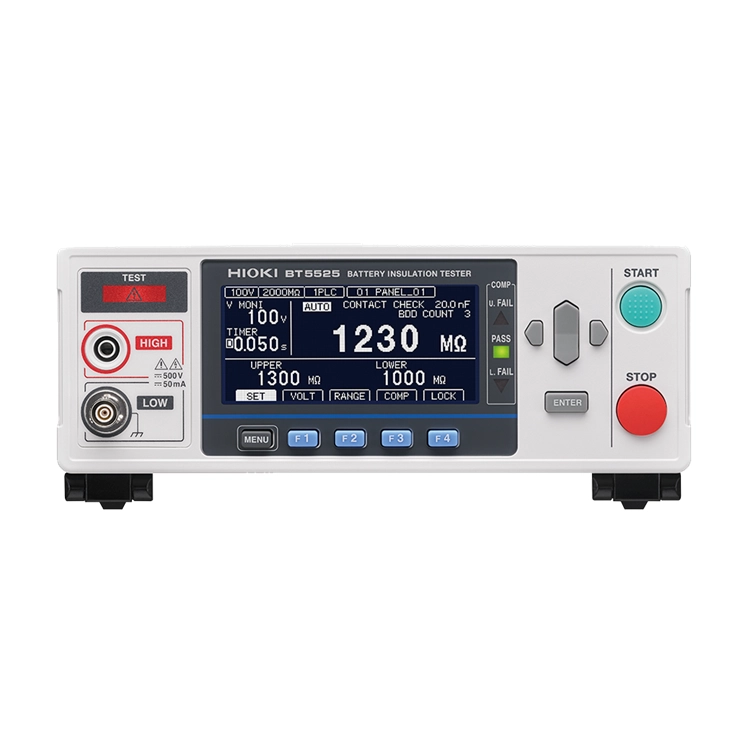

HIOKI 히오키 BT5525 절연저항시험기
가격문의(상세정보 참조)
HIOKI 히오키 BT5525 절연저항시험기
불량의 원인인 이물을 놓치지 않는다!
고속 검사로 배터리 셀의 생산성을 향상
- 배터리의 생산 라인에 최적
- 이물질로 인한 미세 단락을 검출하는 BDD 기능을 탑재
- 내노이즈 환경에서도 안정된 절연저항 시험이 가능
- 도입하기에 적정한 가격, 고속 검사, 소형 형상으로 높은 생산성을 실현
- 콘텍트 체크 기능(접촉 불량으로 인한 오판정 방지)을 탑재
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 BT5525 (가격문의) 절연저항시험기
주요 특징
불량의 원인인 이물을 놓치지 않는다!
고속 검사로 배터리 셀의 생산성을 향상
- 배터리의 생산 라인에 최적
- 이물질로 인한 미세 단락을 검출하는 BDD 기능을 탑재
- 내노이즈 환경에서도 안정된 절연저항 시험이 가능
- 도입하기에 적정한 가격, 고속 검사, 소형 형상으로 높은 생산성을 실현
- 콘텍트 체크 기능(접촉 불량으로 인한 오판정 방지)을 탑재

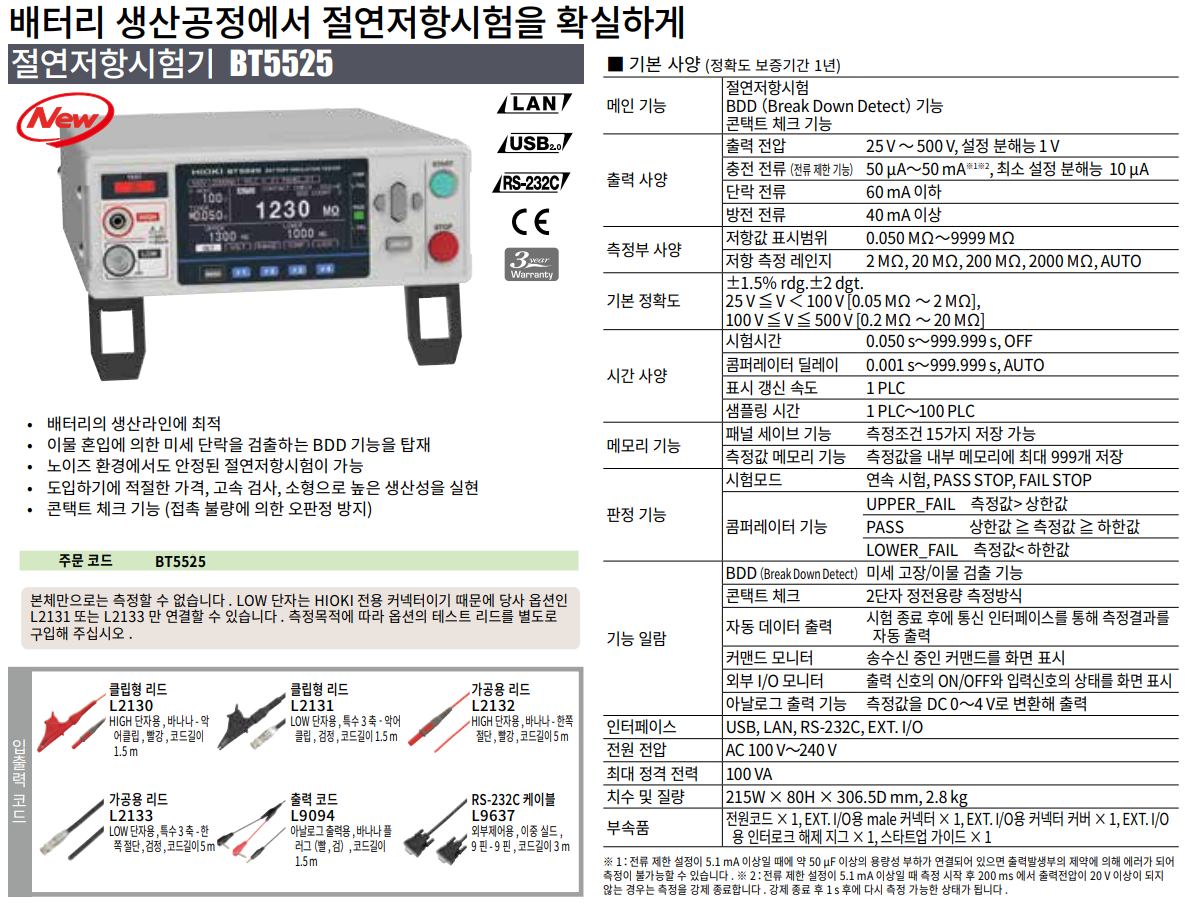

제품 개요
제품번호 (발주 코드)
BT5525
기초지식 영상
본 영상에서는 다음의 내용을 다룹니다.
- Hipot 테스터와 절연저항 테스터의 차이점
- 측정물별 제품 선택 가이드
- 배터리셀 제조 공정에서의 절연시험
- 추천 제품 (절연저항시험기 BT5525)의 특장점
히오키 교육 영상 : 배터리 절연시험
화재 사고로 이어지는 잠재 불량 배터리의 유출을 방지
배터리 생산 라인용 신제품 「절연 저항 시험기 BT5525」의 기능 소개 영상입니다.
미세한 전압과 전류를 감시하고 생산 공정에서 혼입되는 이물질을 검출하는 BDD 기능과 파형을 볼 수 있는 편리한 PC 앱에 대해서, 실제 측정을 예시로 설명드립니다.
안전규격측정기
[히오키] 신제품 절연저항시험기 BT5525 소개영상

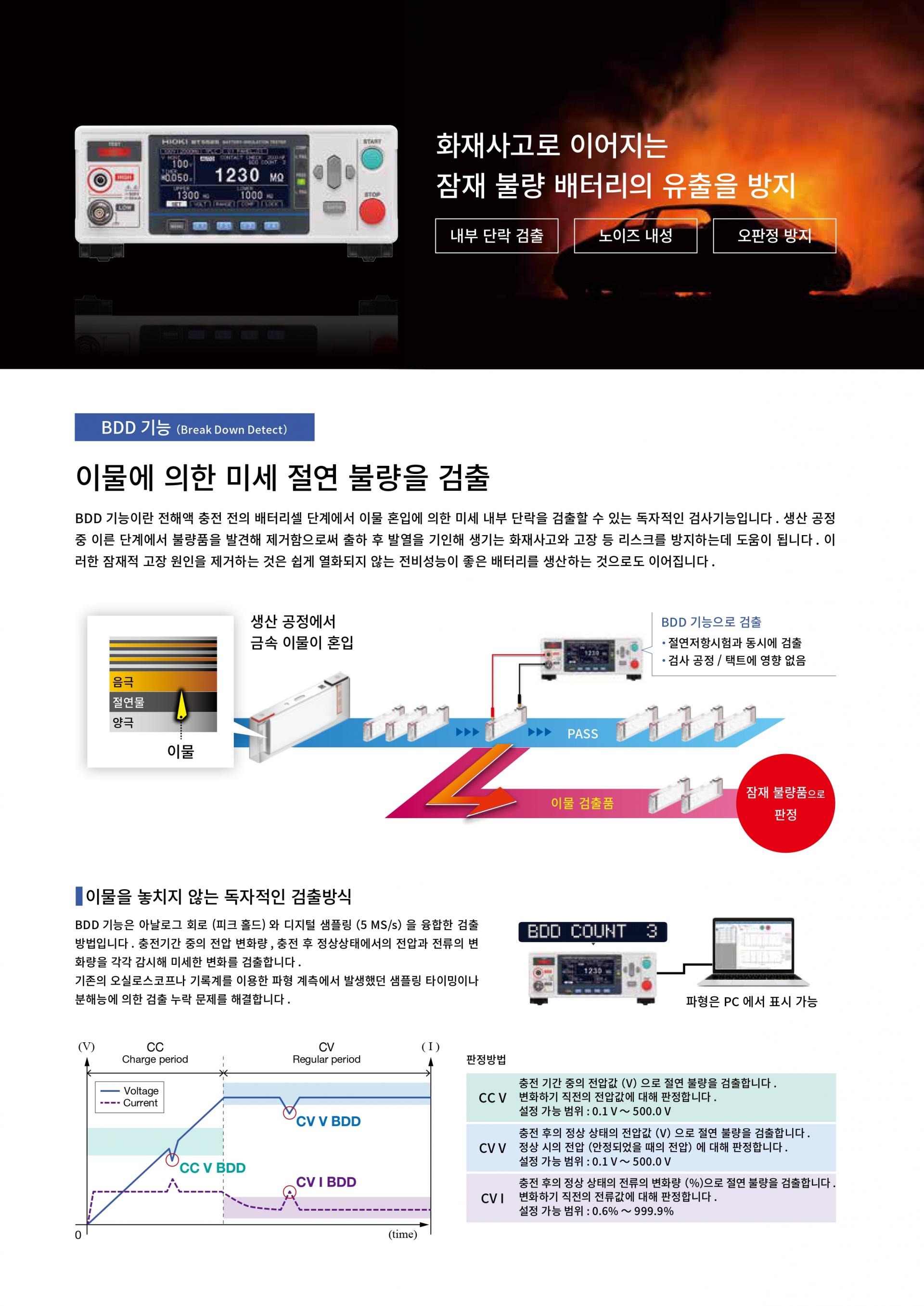

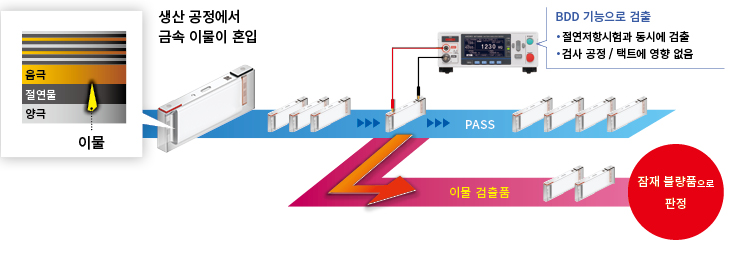

이물로 인한 미세한 절연 불량 검출 (BDD 기능)
BDD 기능(Break Down Detect)이란, 전해액 충전 전의 배터리 셀 단계에서 이물(금속 이물질의 혼입)에 의한 미소 내부 단락을 검출할 수 있는 독자적인 검사 기능입니다.
생산 공정 초기에 불량품을 발견하고 제거함으로써, 출하 이후에 발열로 인한 화재 사고나 고장 등의 위험 방지에 도움이 됩니다.
이러한 잠재적인 고장 원인을 제거하면 열화가 적고 전비 성능이 좋은 배터리 생산으로 이어집니다.

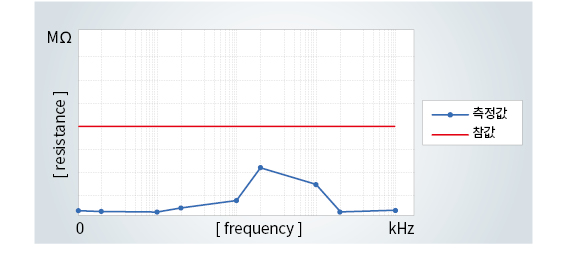

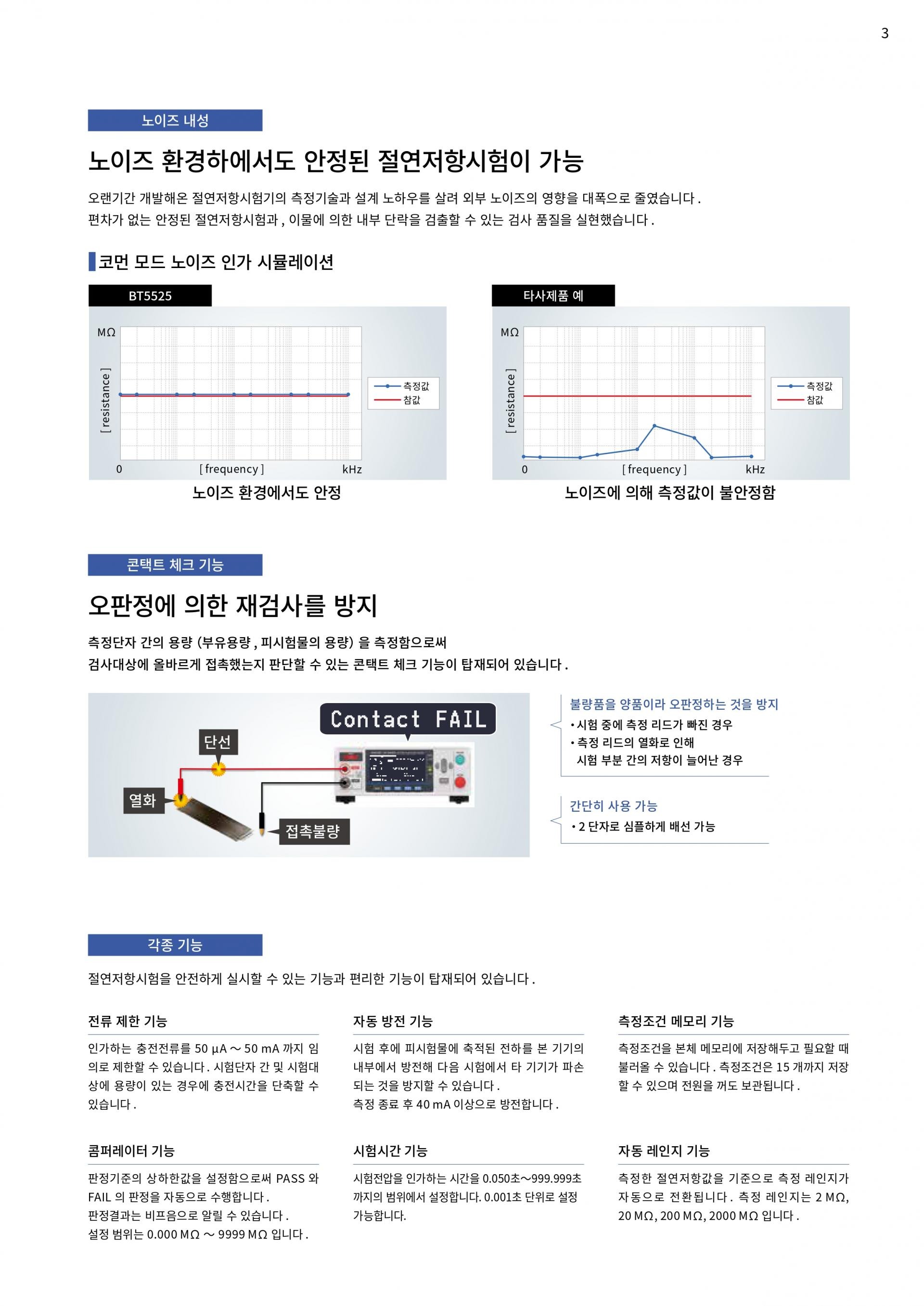

노이즈 환경에서도 안정된 절연 저항 시험이 가능
수년간 개발해 온 절연저항 시험기의 측정 기술과 설계 노하우를 통해, 외부 노이즈의 영향을 대폭 낮췄습니다.
편차가 없는 안정된 절연저항 시험이나 이물에 의한 내부 단락을 검출할 수 있는 검사 품질을 실현하고 있습니다.

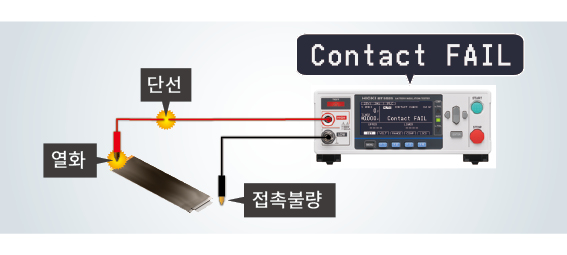

오판정에 의한 재검사를 방지
측정단자 간의 용량(부유용량, 피시험물의 용량)을 측정함으로써 검사대상에 올바르게 접촉했는지 판단할 수 있는 콘택트 체크 기능이 탑재되어 있습니다.
불량품을 양품으로 오판정하는 것을 방지합니다.

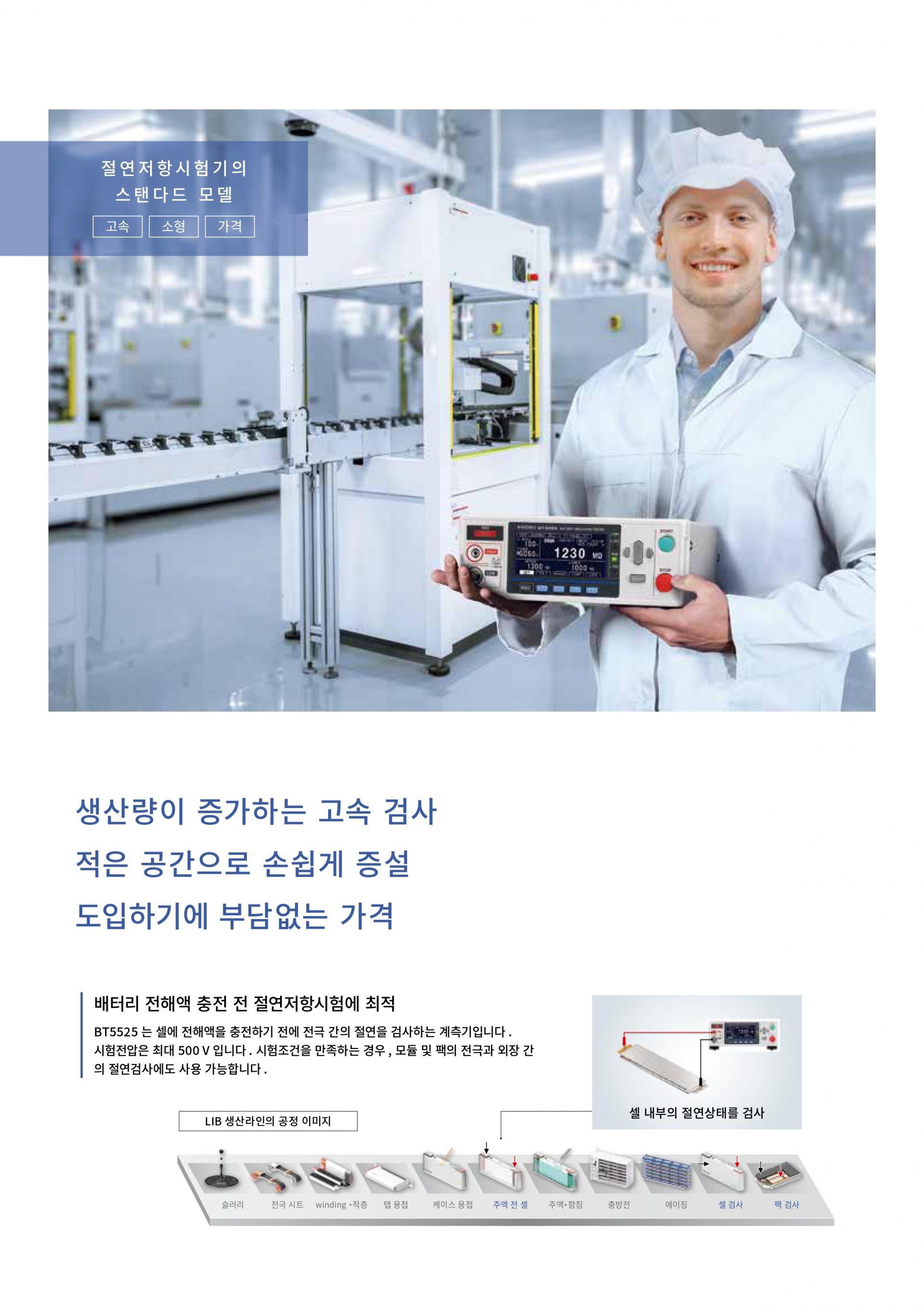

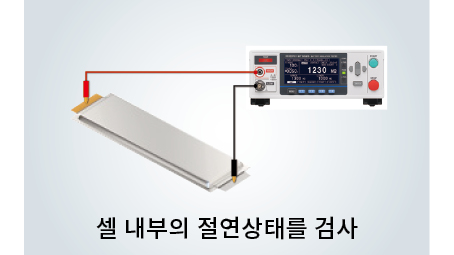

배터리 전해액 충전 전 절연저항시험에 최적
BT5525는 셀에 전해액을 충전하기 전에 전극 간의 절연을 검사하는 계측기입니다.
시험전압은 최대 500 V입니다.
시험조건을 만족하는 경우, 모듈 및 팩의 전극과 외장 간의 절연검사에도 사용할 수 있습니다.

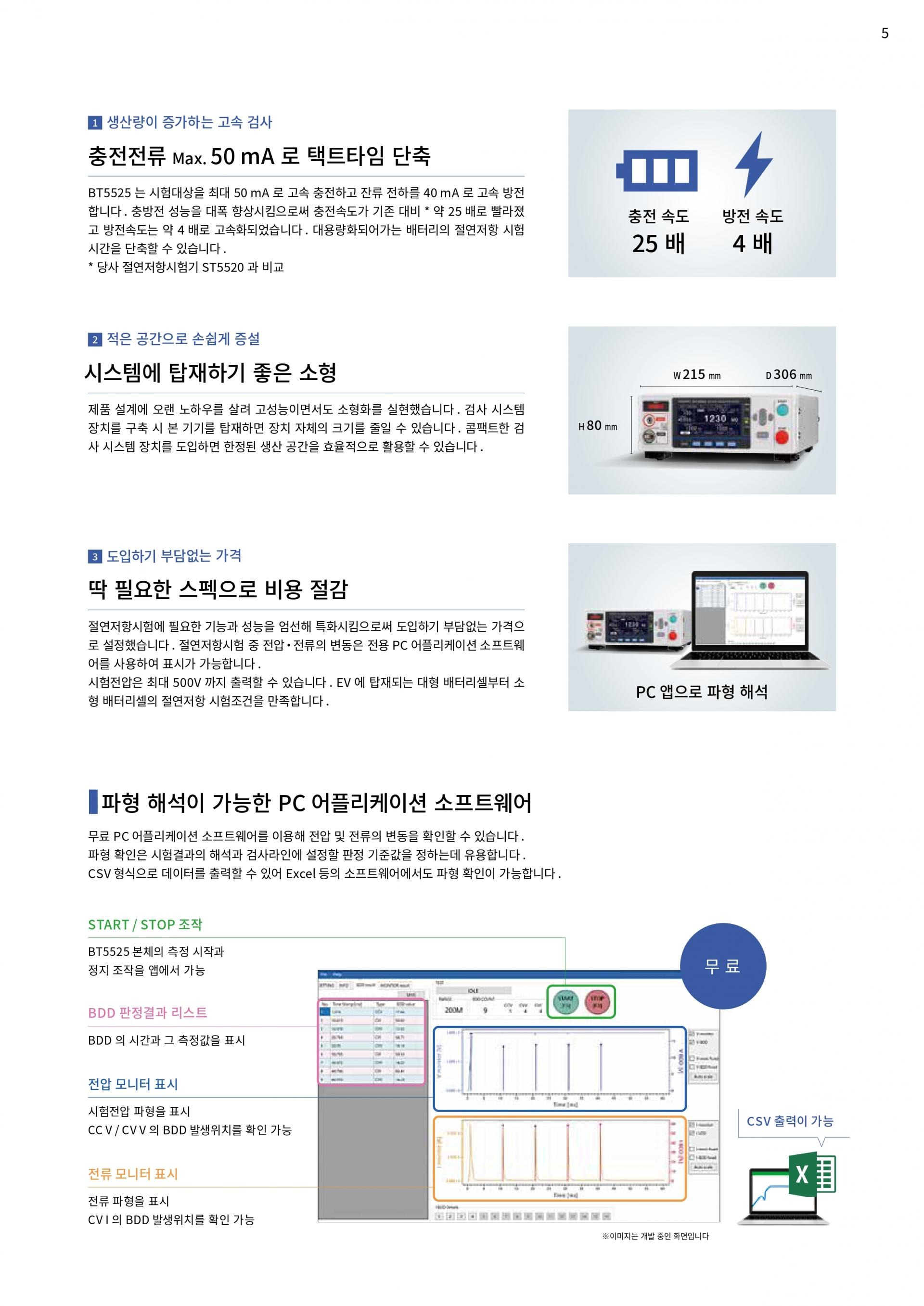

충전전류Max. 50 mA로 택트타임 단축
BT5525는 시험대상을 최대 50 mA로 고속 충전하고 잔류 전하를 40 mA로 고속 방전합니다.

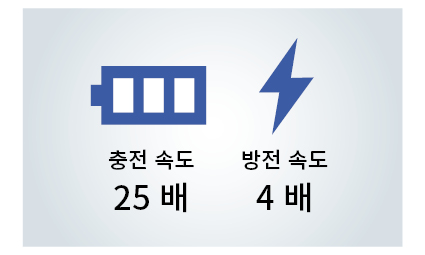

충방전 성능을 대폭 향상시킴으로써 충전속도가 기존 대비 *약 25배로 빨라졌고 방전속도는 약 4배로 고속화되었습니다.
대용량화되어가는 배터리의 절연저항 시험시간을 단축할 수 있습니다.
* 당사 절연저항시험기 ST5520과 비교

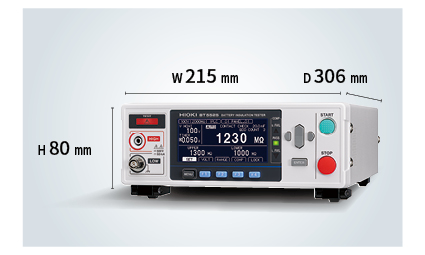

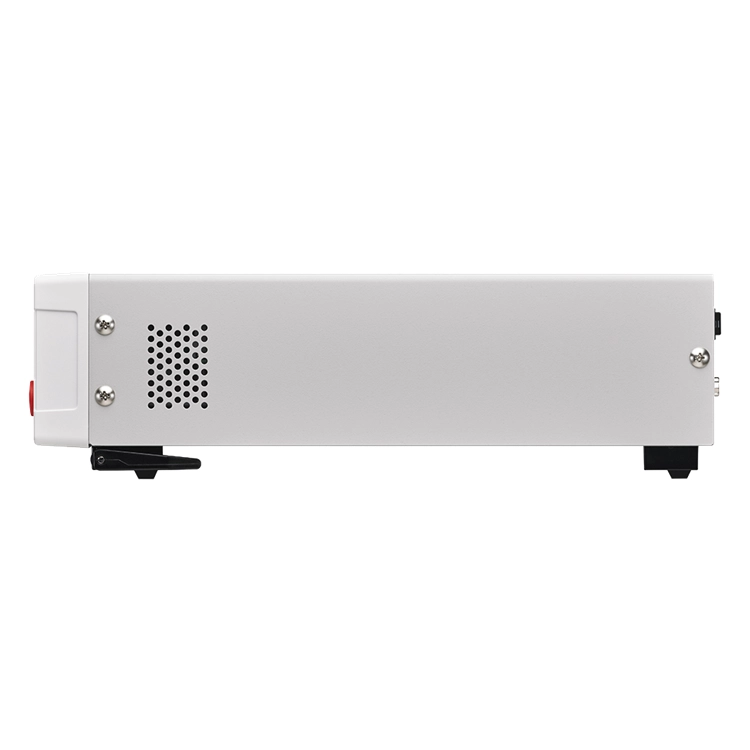

시스템에 탑재하기 좋은 소형
제품 설계에 오랜 노하우를 살려 고성능이면서도 소형화를 실현했습니다.
검사 시스템 장치를 구축 시 본 기기를 탑재하면 장치 자체의 크기를 줄일 수 있습니다.
콤팩트한 검사 시스템 장치를 도입하면 한정된 생산 공간을 효율적으로 활용할 수 있습니다.
딱 필요한 스펙으로 비용 절감
절연저항시험에 필요한 기능과 성능을 엄선해 특화시킴으로써 도입하기 부담없는 가격으로 설정했습니다.
절연저항시험 중 전압 · 전류의 변동은 전용 PC 어플리케이션 소프트웨어를 사용하여 표시가 가능합니다.
시험전압은 최대 500V까지 출력할 수 있습니다.
EV에 탑재되는 대형 배터리셀부터 소형 배터리셀의 절연저항 시험조건을 만족합니다.

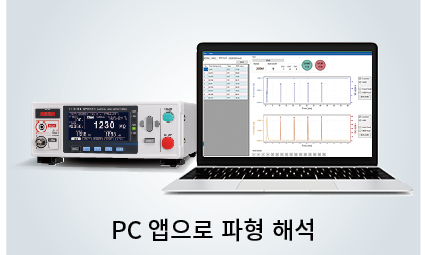

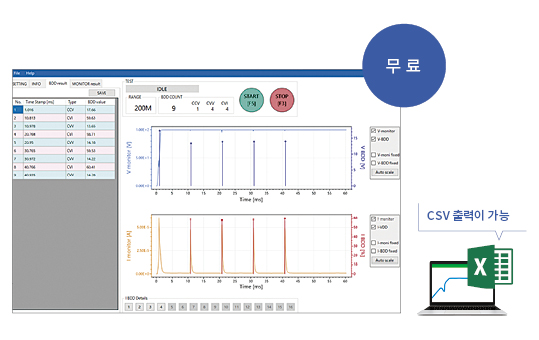

파형 해석이 가능한 PC 어플리케이션 소프트웨어
무료 PC 어플리케이션 소프트웨어를 이용해 전압 및 전류의 변동을 확인할 수 있습니다.
파형 확인은 시험결과의 해석과 검사라인에 설정할 판정 기준값을 정하는데 유용합니다.
CSV 형식으로 데이터를 출력할 수 있어 Excel 등의 소프트웨어에서도 파형 확인할 수 있습니다.
