파형과 수치로 배터리의 안전성과 절연성능을 증명
아크 방전에 의한 미세 고장품의 유출을 방지
더욱 뛰어난 검사 성능으로 배터리 안전 시험을 실시 파형 해석으로 고품질을 가속화
Product Concept
EV와 자율주행기술의 보급에 의해 차재 부품의 신뢰성 요구는 높아지고 고품질화가 진행되고 있습니다.
탑재되는 배터리는 열화 등에 의해 중대한 사고(화재 등)로 이어질 우려가 있습니다.
따라서, 배터리 안전성과 품질 관리가 더욱 더 중요해졌습니다.
- 절연성능을 정확하게 검사해 배터리 및 모터의 품질을 증명
- 파형과 수치 표시로 생산공정을 개선, 회수한 불량품을 분석, 검사품질 PR에 활용
- 아크방전에 의한 미세 고장품의 유출을 방지
- 오판정에 의한 재검사를 방지

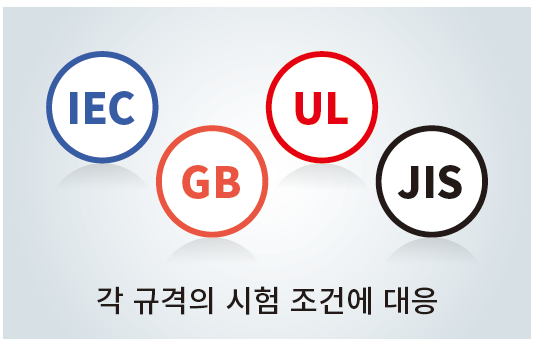

- 폭넓은 국제규격(IEC, UL, GB, JIS)에 대응. BDV (절연파괴전압) 측정기능 탑재
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

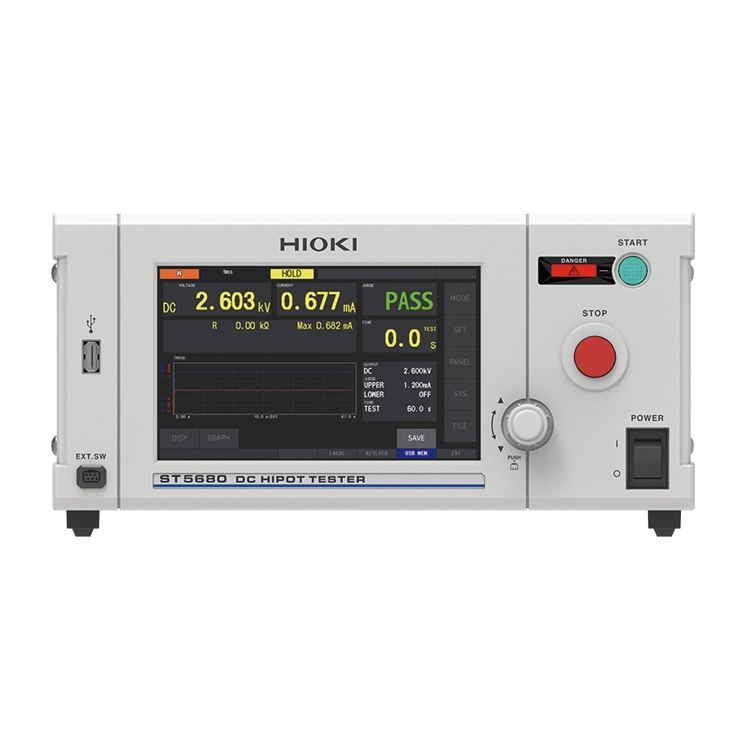

HIOKI 히오키 ST5680 DC 내전압 절연저항시험기
주요 특징
파형과 수치로 배터리의 안전성과 절연성능을 증명
아크 방전에 의한 미세 고장품의 유출을 방지
더욱 뛰어난 검사 성능으로 배터리 안전 시험을 실시 파형 해석으로 고품질을 가속화
- 절연성능을 정확하게 검사해 배터리 및 모터의 품질을 증명
- 파형과 수치 표시로 생산공정을 개선, 회수한 불량품을 분석, 검사품질 PR에 활용
- 아크방전에 의한 미세 고장품의 유출을 방지
- 오판정에 의한 재검사를 방지
- 폭넓은 국제규격(IEC, UL, GB, JIS)에 대응. BDV (절연파괴전압) 측정기능 탑재
※ GP-IB와 RS-232C는 옵션입니다.

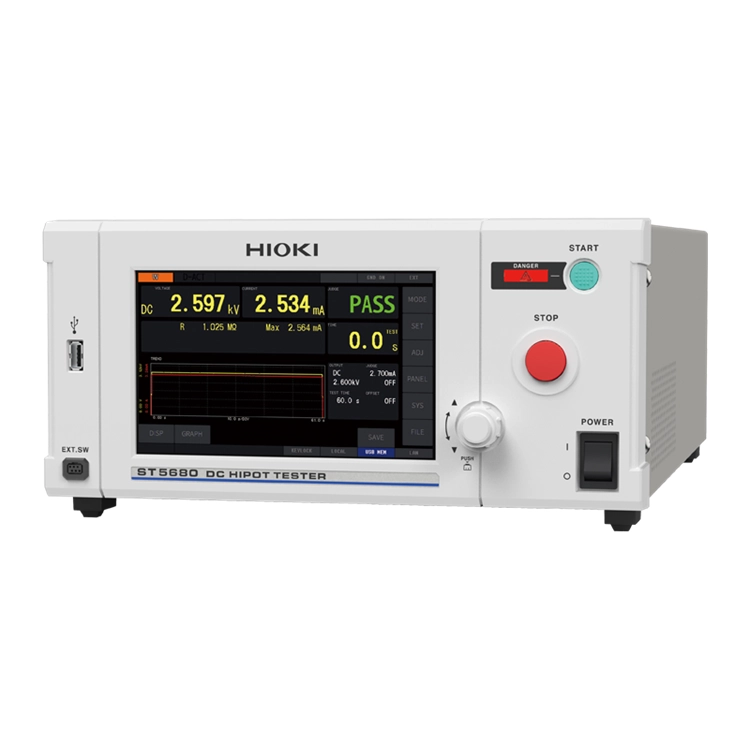

제품 개요
제품번호 (발주 코드)
ST5680
※ GP-IB와 RS-232C는 옵션입니다.
DC내전압 시험에 특화된 고스펙 모델
한 단계 높은 검사 품질을 제공하는 DC 내전압 절연 저항 시험기 ST5680을 소개합니다.
다양한 국제규격(IEC, UL, GB, JIS)에 대응하며, 여러 DC 내전압 시험을 지원합니다.
파형과 수치로 절연 성능을 증명 [파형 표시 기능]
ST5680은 다양한 안전 규격에 근거한 DC 내전압 시험과 절연저항 시험을 할 수 있는 측정기입니다.
PASS/FAIL의 양불 판정뿐만 아니라 시험시의 인가 전압 파형과 누설 전류 파형을 표시하거나 기록할 수 있습니다.
시험을 시각화하여 분석하거나 검사 traceability에 도움을 줍니다.

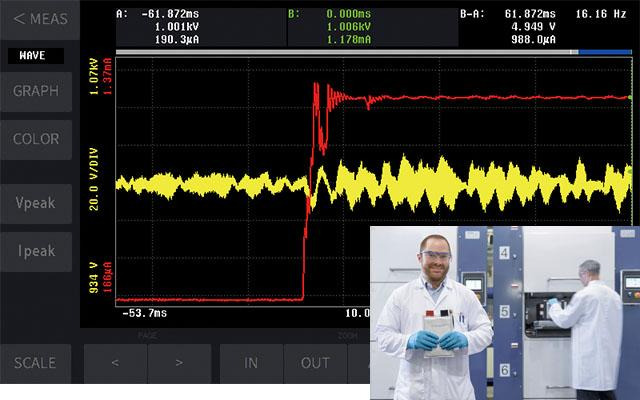

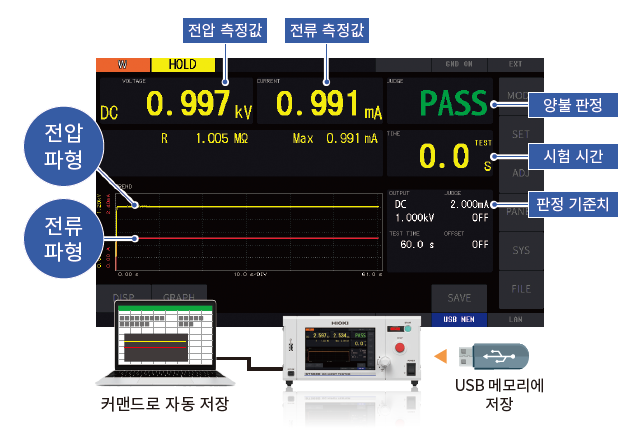

출력 전압과 누설 전류를 파형 표시
시험시의 출력 전압이나 누설 전류의 움직임을 파형으로 확인할 수 있습니다. 파형을 확인하면서 전압값·누설 전류값·저항값도 시계열로 확인할 수 있습니다.
PC를 사용하지 않고 파형의 확대 표시도 가능하므로 현장에서 상세한 분석이 가능합니다.
파형 표시 기능의 장점
생산 공정 개선
검사 시의 파형을 분석함으로써 생산 공정에서의 불량 요인을 추측할 수 있습니다. 불량 요인을 특정하여 생산 공정을 개선함으로써 생산 효율을 높일 수 있습니다.
회수한 불량품을 분석
불량품으로 회수한 생산품의 출하 검사 시 결과를 파형 레벨로 확인할 수 있습니다. 양품 판정의 기준을 개선함으로써 보다 생산 품질을 향상시킬 수 있습니다.
검사 품질을 PR
파형 기록 관리는 검사 traceability에 도움이 됩니다. 보다 고품질 검사 체제를 구축함으로써 납품처로부터 신뢰성을 얻을 수 있습니다.

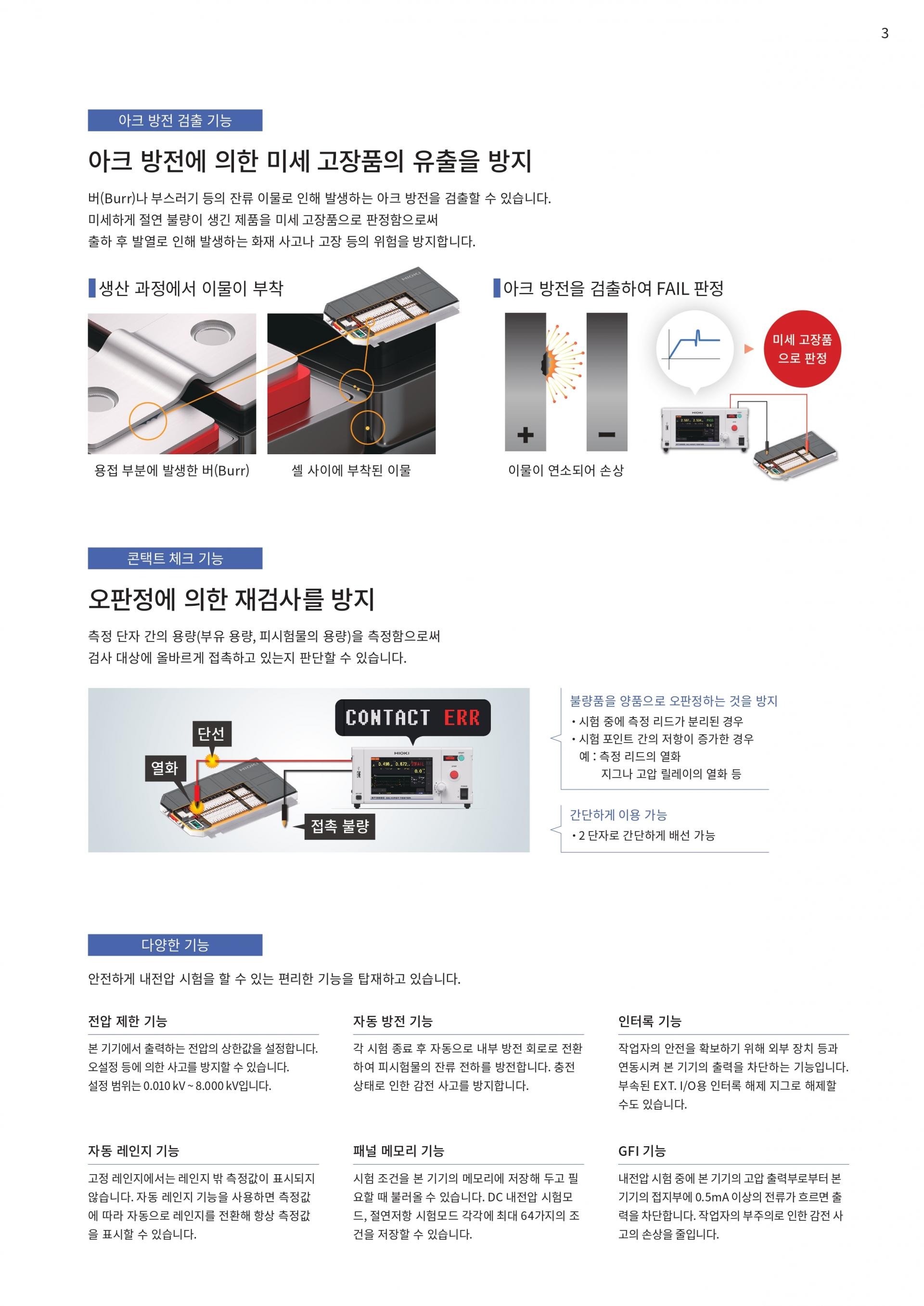

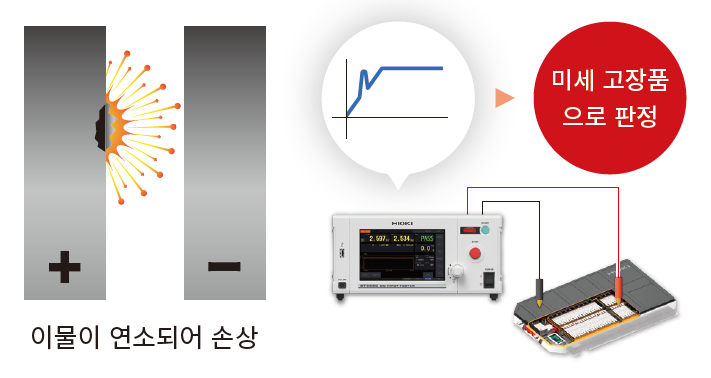

아크 방전에 의한 미세 고장품의 유출을 방지
버(Burr)나 부스러기 등의 잔류 이물로 인해 발생하는 아크 방전을 검출할 수 있습니다.
미세하게 절연 불량이 생긴 제품을 미세 고장품으로 판정함으로써 출하 후 발열로 인해 발생하는 화재 사고나 고장 등의 위험을 방지합니다.

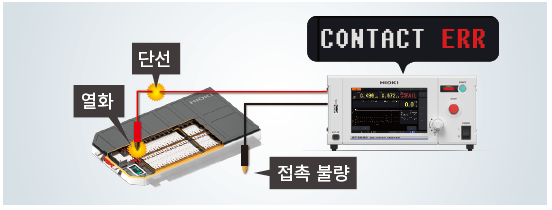

오판정에 의한 재검사를 방지 [콘택트 체크기능]
측정 단자 간의 용량(부유 용량, 피시험물의 용량)을 측정함으로써 검사 대상에 올바르게 접촉하고 있는지 판단할 수 있습니다.
불량품을 양품으로 오판정하는 것을 방지
- 시험 중에 측정 리드가 분리된 경우
- 시험 포인트 간의 저항이 증가한 경우
예：측정 리드의 열화, 지그나 고압 릴레이의 열화 등
간단하게 이용 가능
- 2 단자로 간단하게 배선 가능

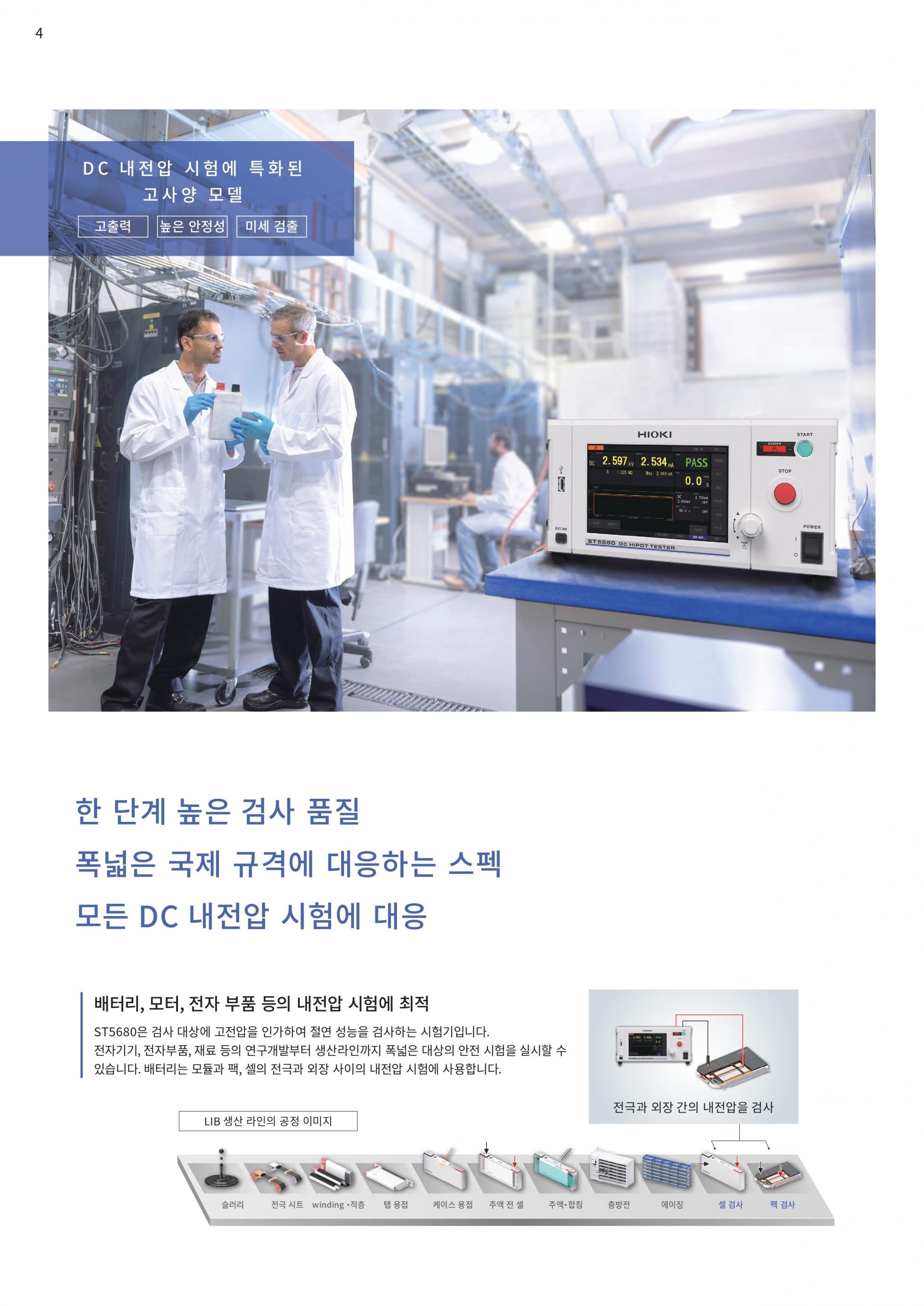

배터리, 모터, 전자 부품 등의 내전압 시험에 최적

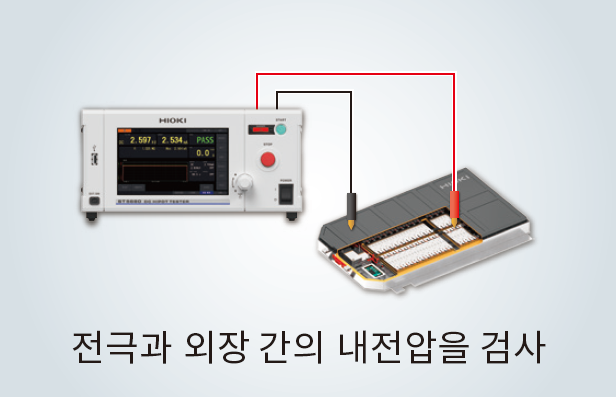

ST5680은 검사 대상에 고전압을 인가하여 절연 성능을 검사하는 시험기입니다.
전자기기, 전자부품, 재료 등의 연구개발부터 생산라인까지 폭넓은 대상의 안전 시험을 실시할 수 있습니다. 배터리는 모듈과 팩, 셀의 전극과 외장 사이의 내전압 시험에 사용합니다.

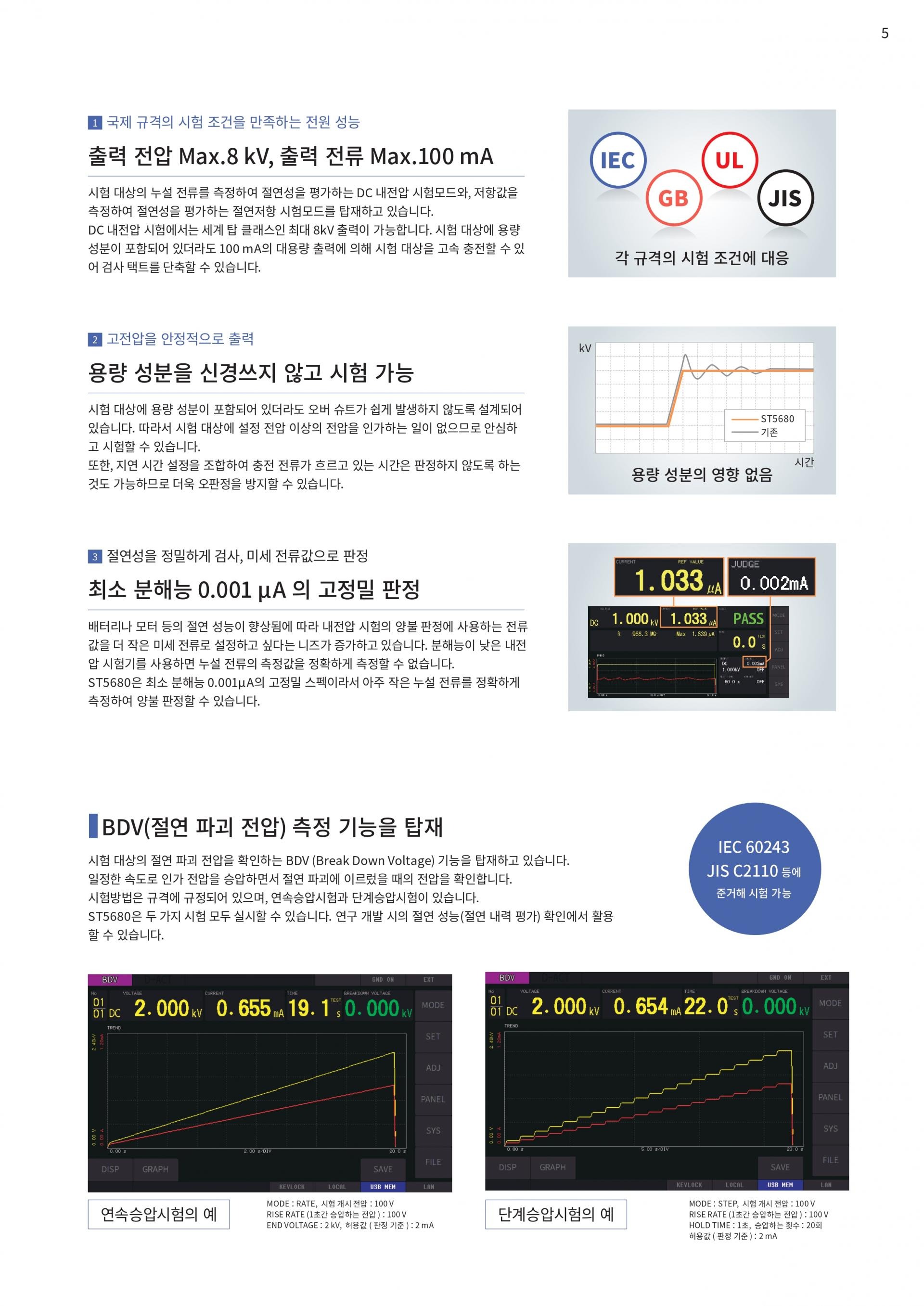

출력 전압 Max.8 kV, 출력 전류 Max.100 mA
시험 대상의 누설 전류를 측정하여 절연성을 평가하는 DC 내전압 시험모드와, 저항값을 측정하여 절연성을 평가하는 절연저항 시험모드를 탑재하고 있습니다.
DC 내전압 시험에서는 세계 탑 클래스인 최대 8kV 출력이 가능합니다. 시험 대상에 용량성분이 포함되어 있더라도 100 mA의 대용량 출력에 의해 시험 대상을 고속 충전할 수 있어 검사 택트를 단축할 수 있습니다.
용량 성분을 신경쓰지 않고 시험 가능

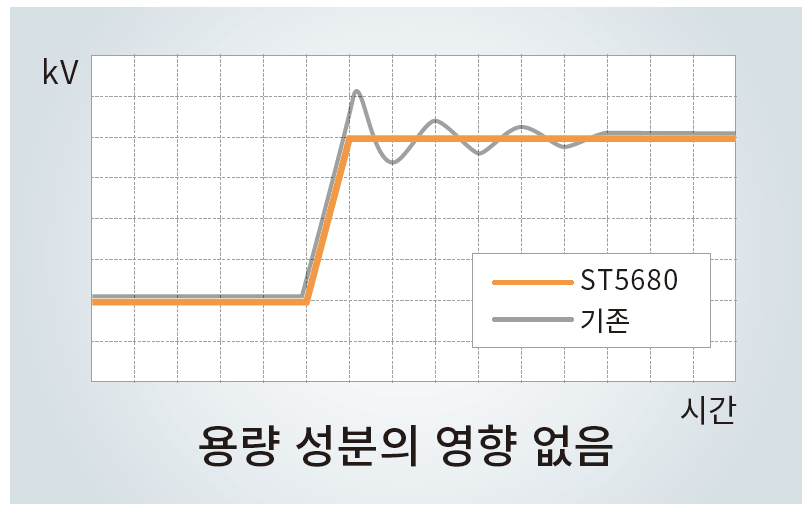

시험 대상에 용량 성분이 포함되어 있더라도 오버 슈트가 쉽게 발생하지 않도록 설계되어 있습니다. 따라서 시험 대상에 설정 전압 이상의 전압을 인가하는 일이 없으므로 안심하고 시험할 수 있습니다.
또한, 지연 시간 설정을 조합하여 충전 전류가 흐르고 있는 시간은 판정하지 않도록 하는 것도 가능하므로 더욱 오판정을 방지할 수 있습니다.

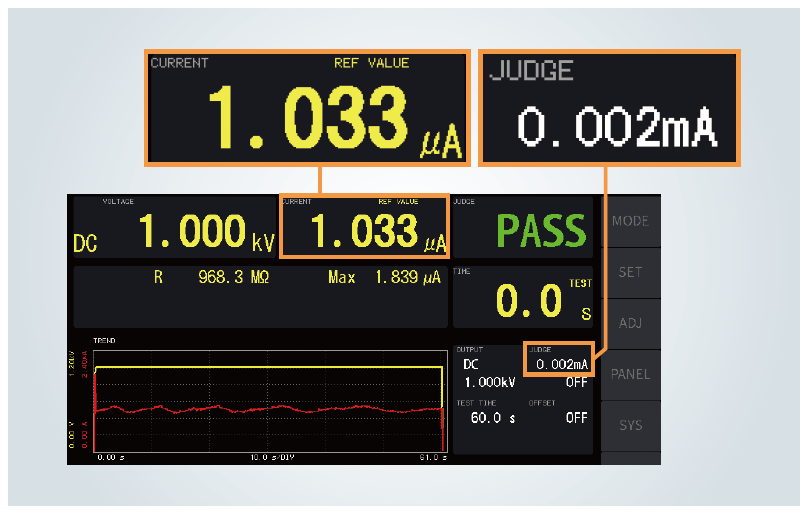

최소 분해능 0.001 μA 의 고정밀 판정
배터리나 모터 등의 절연 성능이 향상됨에 따라 내전압 시험의 양불 판정에 사용하는 전류값을 더 작은 미세 전류로 설정하고 싶다는 니즈가 증가하고 있습니다. 분해능이 낮은 내전압 시험기를 사용하면 누설 전류의 측정값을 정확하게 측정할 수 없습니다.
ST5680은 최소 분해능 0.001μA의 고정밀 스펙이라서 아주 작은 누설 전류를 정확하게 측정하여 양불 판정할 수 있습니다.
BDV(절연 파괴 전압) 측정 기능을 탑재

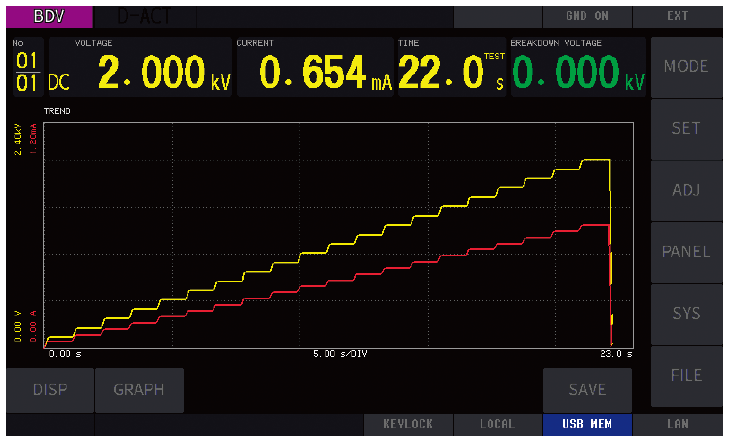

시험 대상의 절연 파괴 전압을 확인하는 BDV (Break Down Voltage) 기능을 탑재하고 있습니다.
일정한 속도로 인가 전압을 승압하면서 절연 파괴에 이르렀을 때의 전압을 확인합니다.
시험방법은 규격에 규정되어 있으며, 연속승압시험과 단계승압시험이 있습니다.
ST5680은 두 가지 시험 모두 실시할 수 있습니다. 연구 개발 시의 절연 성능(절연 내력 평가) 확인에서 활용할 수 있습니다.

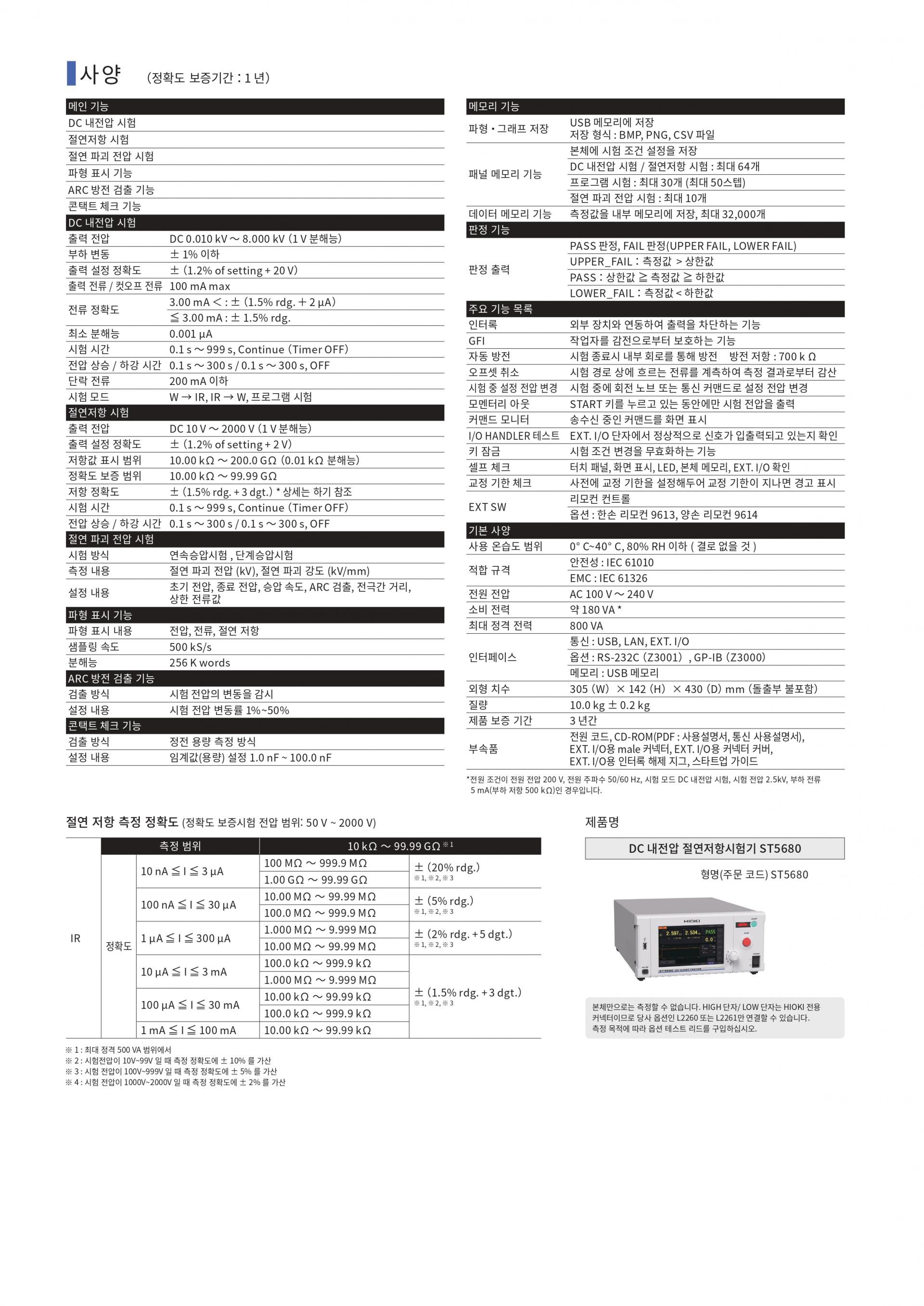

제품 사양
기본 사양 (정확도 보증기간 1년)
메인 기능
DC 내전압 시험, 절연저항 시험, 절연 파괴 전압 시험, 파형 표시 기능, ARC 방전 검출 기능, 콘택트 체크 기능
(세부 사항은 하단의 『각 시험 및 기능』을 참조)
(세부 사항은 하단의 『각 시험 및 기능』을 참조)
기능 일람
인터록, GFI, 자동 방전, 오프셋 취소, 시험 중 설정 전압 변경, 모니터링, 커맨드 모니터, I/O HANDLER 테스트, 키 로크, 셀프체크, 교정기한체크, EXT SW(리모컨 컨트롤)
사용 온·습도 범위
0°C ~ 40°C, 80% RH 이하 (결로 없을 것)
적합규격
안전성 : IEC 61010
EMC : IEC 61326
EMC : IEC 61326
전원전압
AC 100 V ~ 240 V
소비전력
약 180 VA
※ 전원 조건이 전원 전압 200 V, 전원 주파수 50/60 Hz, 시험 모드 DC 내전압 시험, 시험 전압 2.5kV, 부하 전류 5 mA(부하 저항 500 kΩ)인 경우입니다.
※ 전원 조건이 전원 전압 200 V, 전원 주파수 50/60 Hz, 시험 모드 DC 내전압 시험, 시험 전압 2.5kV, 부하 전류 5 mA(부하 저항 500 kΩ)인 경우입니다.
최대 정격 전력
800 VA

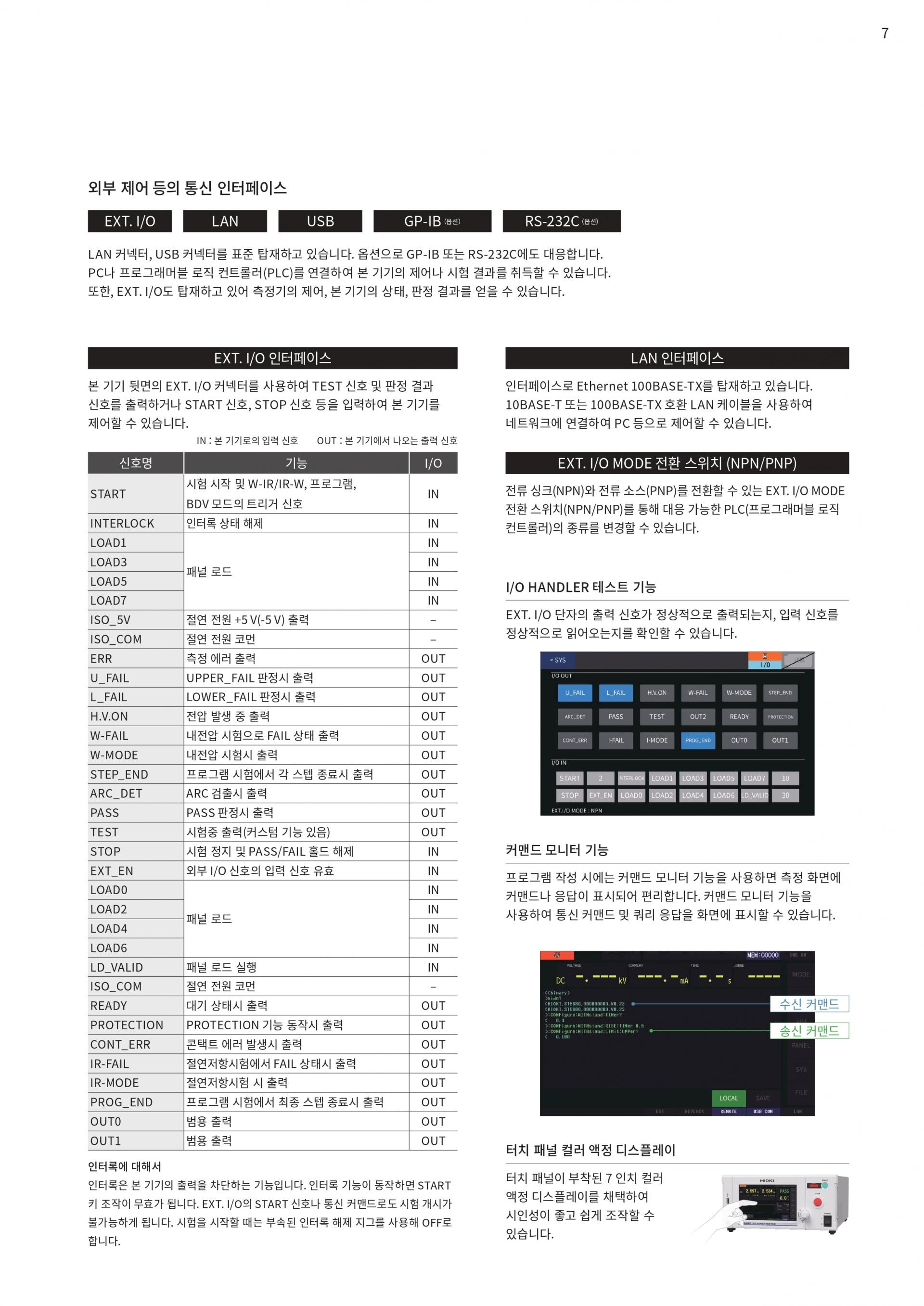

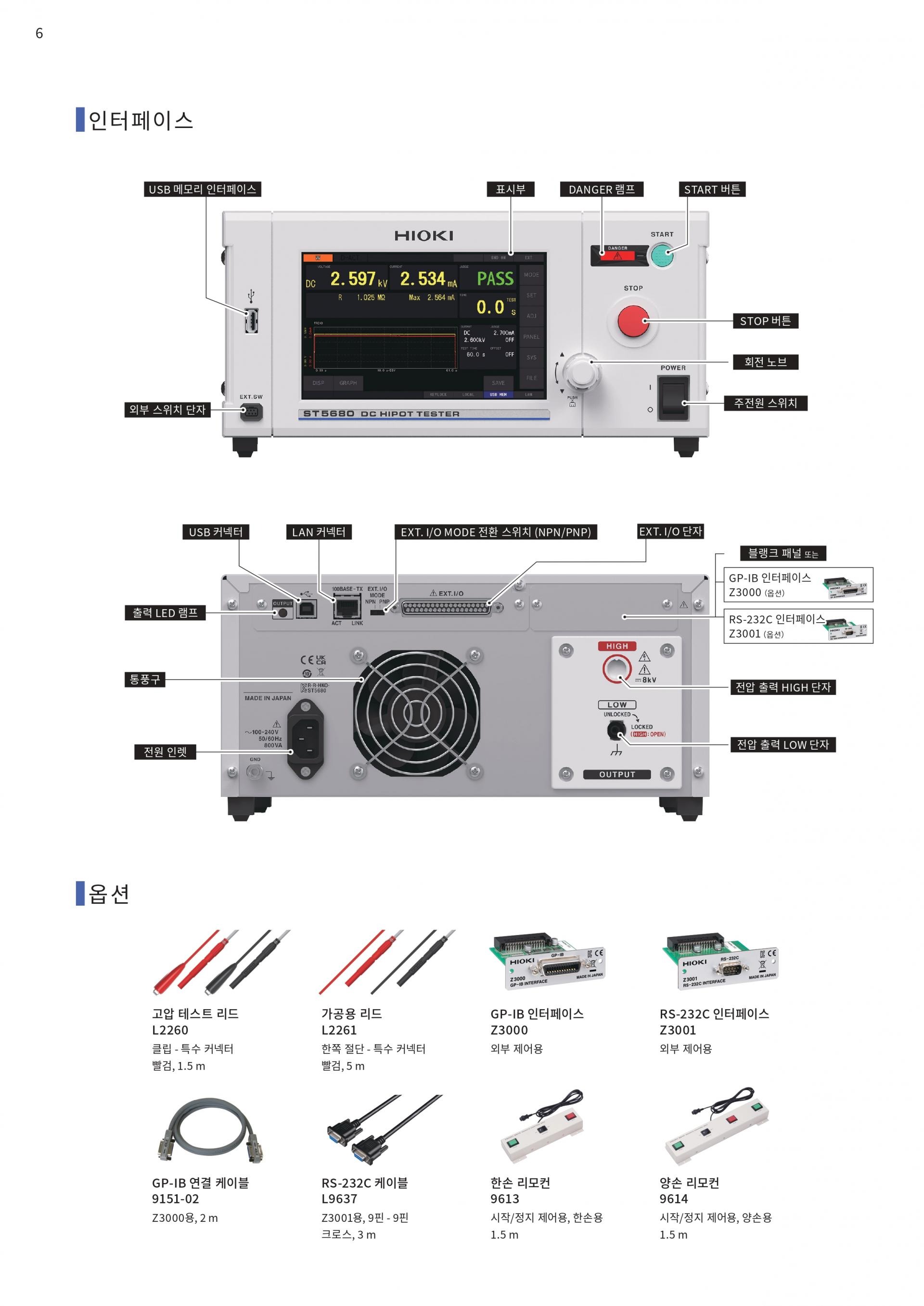

인터페이스
통신 : USB, LAN, EXT. I/O
옵션 : RS-232C (Z3001), GP-IB (Z3000)
메모리 : USB 메모리
옵션 : RS-232C (Z3001), GP-IB (Z3000)
메모리 : USB 메모리
치수 및 질량
약 305(W) × 142(H) × 430(D) mm [돌출부 불포함]
약 10.0 kg
약 10.0 kg
부속품
- 전원 코드 × 1
- CD-ROM × 1 (PDF : 사용설명서, 통신 사용설명서)
- EXT.I/O 용 수컷 커넥터 × 1
- EXT.I/O 용 커넥터 커버 × 1
- EXT.I/O 용 인터록 해제 지그 × 1
- 스타트업 가이드 × 1
각 시험 및 기능
DC 내전압 시험
- 출력 전압 : DC 0.010 kV ~ 8.000 kV (1 V 분해능)
- 부하 변동 : ± 1％ 이하
- 출력 설정 정확도 : ± (1.2% of setting + 20 V)
- 출력 전류 / 컷오프 전류 : 100 mA MAX
- 전류 정확도 : 3.00 mA ＜ : ± (1.5% rdg. ＋ 2 μA), ≦ 3.00 mA : ± 1.5% rdg.
- 최소 분해능 : 0.001 μA
- 시험 시간 : 0.1 s ~ 999 s, Continue (Timer OFF)
- 전압 상승 / 하강 시간 : 0.1 s ~ 300 s / 0.1 s ~ 300 s, OFF
- 단락 전류 : 200 mA 이하
- 시험 모드 : W → IR, IR → W, 프로그램 시험
절연저항시험
- 출력 전압 : DC 10 V ~ 2000 V (1 V 분해능)
- 출력 설정 정확도 : ± (1.2% of setting + 2 V)
- 저항값 표시 범위 : 10.00 kΩ ~ 200.0 GΩ (0.01 kΩ 분해능)
- 정확도 보증 범위 : 10.00 kΩ ~ 99.99 GΩ
- 저항 정확도 : ± (1.5% rdg. + 3 dgt.)
* 상세는 ‘절연저항 측정 정확도’ 참조 - 시험 시간 : 0.1 s ~ 999 s, Continue (Timer OFF)
- 전압 상승 / 하강 시간 : 0.1 s ~ 300 s / 0.1 s ~ 300 s, OFF
- 시험 방식 : 연속승압시험 , 단계승압시험
- 측정 내용 : 절연 파괴 전압 (kV), 절연 파괴 강도 (kV/mm)
- 설정 내용 : 초기 전압, 종료 전압, 승압 속도, ARC 검출, 전극간 거리, 상한 전류값
파형표시기능
- 파형 표시 내용 : 전압, 전류, 절연 저항
- 샘플링 속도 : 500 kS/s
- 분해능 : 256 K Words
ARC(아크) 방전검출기능
- 검출 방식 : 시험 전압의 변동을 감시
- 설정 내용 : 시험 전압 변동률 1% ~ 50%
콘택트 체크 기능
- 검출 방식 : 정전 용량 측정 방식
- 설정 내용 : 임계값(용량) 설정 1.0 nF ~ 100.0 nF
메모리 기능
- 파형 · 그래프 저장
- USB 메모리에 저장
- 저장 형식 : BMP, PNG, CSV 파일
- 패널 메모리 기능
- 본체에 시험 조건 설정을 저장
- DC 내전압 시험 / 절연저항 시험 : 최대 64개
- 프로그램 시험 : 최대 30개 (최대 50스텝)
- 절연 파괴 전압 시험 : 최대 10개
- 데이터 메모리 기능
- 측정값을 내부 메모리에 저장, 최대 32,000개
판정기능 (판정출력)
- PASS 판정, FAIL 판정 (UPPER FAIL, LOWER FAIL)
- UPPER_FAIL ： 측정값 > 상한값
- PASS ： 상한값 ≧ 측정값 ≧ 하한값
- LOWER_FAIL ： 측정값 < 하한값
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI ST5680 제품 데이터시트의 핵심 사양입니다.
- 1 Power supply performance that satisfies test conditions
- Output voltage: Max. 8 kV
- Output current: Max. 100 mA
- charge test targets quickly with high-capacity, 100 mA output, even if the target
- 2 Stable high-voltage output
- 3 Precise testing of insulation by generating judgments
- MODE: RATE, START VOLTAGE: 100 V, MODE: STEP, START VOLTAGE: 100 V,
- voltage rise test END VOLTAGE: 2 kV, voltage rise testing HOLD TIME: 1 s, number of steps: 20,
- HIGH VOLTAGE TEST LEAD UNPROCESSED LEAD CABLE GP-IB INTERFACE RS-232C INTERFACE Z3001
- LOAD0 In This function, which displays commands and responses
- OUT0 General-purpose output Out
- Output voltage DC 0.010 kV to 8.000 kV (1 V resolution) Judgment output
- Output setting accuracy ±(1.2% of setting + 20 V)
- Output current/cutoff current Max. 100 mA
- Maximum resolution 0.001 μA Auto discharge the test. Discharge resistance: 700 kΩ
- Short-circuit current 200 mA or less during testing either the rotary knob or communications commands.
- Resistance value 10.00 kΩ to 200.0 GΩ (0.01 kΩ resolution) Key lock Disables changes to test conditions.
- Accuracy guarantee range 10.00 kΩ to 99.99 GΩ Self-check and EXT I/O.
- Start voltage, end voltage, rise speed, arc detection, Safety: IEC 61010
- Waveform display functionality Power supply 100 to 240 V AC
- Waveform display content Voltage, current, insulation resistance Power consumption Approx. 180 VA*
- Sampling rate 500 kS/s Maximum rated power 800 VA
- Resolution 256 K words Communications: USB, LAN, EXT I/O
- Arc discharge detection Interface Options: RS-232C (Z3001), GP-IB (Z3000)
- Setting description Threshold (capacitance) setting: 1.0 nF to 100.0 nF Power cord, CD-ROM (PDF: User Manual, Communica-
- voltage test mode, 2.5 kV test voltage, and 5 mA load current (500 kΩ load resistance).
- Insulation resistance measurement accuracy (Accuracy guaranteed test voltage range: 50 V to 2000 V) Product name
- Measurement range 10 kΩ to 99.99 GΩ *1 DC HIPOT TESTER ST5680
- Accuracy 10.00 MΩ to 99.99 MΩ *2, *3, *4
- *1: For maximum rating 500 VA range Please purchase optional test leads as appropriate for your mea-
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- HIOKI 히오키 ST5541 누설전류 시험기 – 굿맨시스템 (가격문의)
- 히오키 HIOKI ST5540 누설전류 시험기 (가격문의)
- 히오키 HIOKI ST5520 절연저항시험기 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
HIOKI 히오키 ST5680 DC 내전압 절연저항시험기는 파형과 수치로 배터리의 안전성과 절연 성능을 증명합니다. 아크 방전에 의한 미세 고장품 유출을 방지하고 파형 해석으로 고품질을 가속화하며, EV·자율주행 차재 부품의 신뢰성 요구에 대응합니다.
같은 브랜드 다른 제품
HIOKI 전체 제품422
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 ST5680 DC 내전압 절연저항시험기
주요 특징
파형과 수치로 배터리의 안전성과 절연성능을 증명
아크 방전에 의한 미세 고장품의 유출을 방지
더욱 뛰어난 검사 성능으로 배터리 안전 시험을 실시 파형 해석으로 고품질을 가속화
- 절연성능을 정확하게 검사해 배터리 및 모터의 품질을 증명
- 파형과 수치 표시로 생산공정을 개선, 회수한 불량품을 분석, 검사품질 PR에 활용
- 아크방전에 의한 미세 고장품의 유출을 방지
- 오판정에 의한 재검사를 방지
- 폭넓은 국제규격(IEC, UL, GB, JIS)에 대응. BDV (절연파괴전압) 측정기능 탑재
※ GP-IB와 RS-232C는 옵션입니다.
제품 개요
제품번호 (발주 코드)
ST5680
※ GP-IB와 RS-232C는 옵션입니다.
DC내전압 시험에 특화된 고스펙 모델
한 단계 높은 검사 품질을 제공하는 DC 내전압 절연 저항 시험기 ST5680을 소개합니다.
다양한 국제규격(IEC, UL, GB, JIS)에 대응하며, 여러 DC 내전압 시험을 지원합니다.
파형과 수치로 절연 성능을 증명 [파형 표시 기능]
ST5680은 다양한 안전 규격에 근거한 DC 내전압 시험과 절연저항 시험을 할 수 있는 측정기입니다.
PASS/FAIL의 양불 판정뿐만 아니라 시험시의 인가 전압 파형과 누설 전류 파형을 표시하거나 기록할 수 있습니다.
시험을 시각화하여 분석하거나 검사 traceability에 도움을 줍니다.
출력 전압과 누설 전류를 파형 표시
시험시의 출력 전압이나 누설 전류의 움직임을 파형으로 확인할 수 있습니다. 파형을 확인하면서 전압값·누설 전류값·저항값도 시계열로 확인할 수 있습니다.
PC를 사용하지 않고 파형의 확대 표시도 가능하므로 현장에서 상세한 분석이 가능합니다.
파형 표시 기능의 장점
생산 공정 개선
검사 시의 파형을 분석함으로써 생산 공정에서의 불량 요인을 추측할 수 있습니다. 불량 요인을 특정하여 생산 공정을 개선함으로써 생산 효율을 높일 수 있습니다.
회수한 불량품을 분석
불량품으로 회수한 생산품의 출하 검사 시 결과를 파형 레벨로 확인할 수 있습니다. 양품 판정의 기준을 개선함으로써 보다 생산 품질을 향상시킬 수 있습니다.
검사 품질을 PR
파형 기록 관리는 검사 traceability에 도움이 됩니다. 보다 고품질 검사 체제를 구축함으로써 납품처로부터 신뢰성을 얻을 수 있습니다.
아크 방전에 의한 미세 고장품의 유출을 방지
버(Burr)나 부스러기 등의 잔류 이물로 인해 발생하는 아크 방전을 검출할 수 있습니다.
미세하게 절연 불량이 생긴 제품을 미세 고장품으로 판정함으로써 출하 후 발열로 인해 발생하는 화재 사고나 고장 등의 위험을 방지합니다.
오판정에 의한 재검사를 방지 [콘택트 체크기능]
측정 단자 간의 용량(부유 용량, 피시험물의 용량)을 측정함으로써 검사 대상에 올바르게 접촉하고 있는지 판단할 수 있습니다.
불량품을 양품으로 오판정하는 것을 방지
- 시험 중에 측정 리드가 분리된 경우
- 시험 포인트 간의 저항이 증가한 경우
예：측정 리드의 열화, 지그나 고압 릴레이의 열화 등
간단하게 이용 가능
- 2 단자로 간단하게 배선 가능
배터리, 모터, 전자 부품 등의 내전압 시험에 최적
ST5680은 검사 대상에 고전압을 인가하여 절연 성능을 검사하는 시험기입니다.
전자기기, 전자부품, 재료 등의 연구개발부터 생산라인까지 폭넓은 대상의 안전 시험을 실시할 수 있습니다. 배터리는 모듈과 팩, 셀의 전극과 외장 사이의 내전압 시험에 사용합니다.
출력 전압 Max.8 kV, 출력 전류 Max.100 mA
시험 대상의 누설 전류를 측정하여 절연성을 평가하는 DC 내전압 시험모드와, 저항값을 측정하여 절연성을 평가하는 절연저항 시험모드를 탑재하고 있습니다.
DC 내전압 시험에서는 세계 탑 클래스인 최대 8kV 출력이 가능합니다. 시험 대상에 용량성분이 포함되어 있더라도 100 mA의 대용량 출력에 의해 시험 대상을 고속 충전할 수 있어 검사 택트를 단축할 수 있습니다.
용량 성분을 신경쓰지 않고 시험 가능
시험 대상에 용량 성분이 포함되어 있더라도 오버 슈트가 쉽게 발생하지 않도록 설계되어 있습니다. 따라서 시험 대상에 설정 전압 이상의 전압을 인가하는 일이 없으므로 안심하고 시험할 수 있습니다.
또한, 지연 시간 설정을 조합하여 충전 전류가 흐르고 있는 시간은 판정하지 않도록 하는 것도 가능하므로 더욱 오판정을 방지할 수 있습니다.
최소 분해능 0.001 μA 의 고정밀 판정
배터리나 모터 등의 절연 성능이 향상됨에 따라 내전압 시험의 양불 판정에 사용하는 전류값을 더 작은 미세 전류로 설정하고 싶다는 니즈가 증가하고 있습니다. 분해능이 낮은 내전압 시험기를 사용하면 누설 전류의 측정값을 정확하게 측정할 수 없습니다.
ST5680은 최소 분해능 0.001μA의 고정밀 스펙이라서 아주 작은 누설 전류를 정확하게 측정하여 양불 판정할 수 있습니다.
BDV(절연 파괴 전압) 측정 기능을 탑재
시험 대상의 절연 파괴 전압을 확인하는 BDV (Break Down Voltage) 기능을 탑재하고 있습니다.
일정한 속도로 인가 전압을 승압하면서 절연 파괴에 이르렀을 때의 전압을 확인합니다.
시험방법은 규격에 규정되어 있으며, 연속승압시험과 단계승압시험이 있습니다.
ST5680은 두 가지 시험 모두 실시할 수 있습니다. 연구 개발 시의 절연 성능(절연 내력 평가) 확인에서 활용할 수 있습니다.
제품 사양
기본 사양 (정확도 보증기간 1년)
메인 기능
DC 내전압 시험, 절연저항 시험, 절연 파괴 전압 시험, 파형 표시 기능, ARC 방전 검출 기능, 콘택트 체크 기능
(세부 사항은 하단의 『각 시험 및 기능』을 참조)
(세부 사항은 하단의 『각 시험 및 기능』을 참조)
기능 일람
인터록, GFI, 자동 방전, 오프셋 취소, 시험 중 설정 전압 변경, 모니터링, 커맨드 모니터, I/O HANDLER 테스트, 키 로크, 셀프체크, 교정기한체크, EXT SW(리모컨 컨트롤)
사용 온·습도 범위
0°C ~ 40°C, 80% RH 이하 (결로 없을 것)
적합규격
안전성 : IEC 61010
EMC : IEC 61326
EMC : IEC 61326
전원전압
AC 100 V ~ 240 V
소비전력
약 180 VA
※ 전원 조건이 전원 전압 200 V, 전원 주파수 50/60 Hz, 시험 모드 DC 내전압 시험, 시험 전압 2.5kV, 부하 전류 5 mA(부하 저항 500 kΩ)인 경우입니다.
※ 전원 조건이 전원 전압 200 V, 전원 주파수 50/60 Hz, 시험 모드 DC 내전압 시험, 시험 전압 2.5kV, 부하 전류 5 mA(부하 저항 500 kΩ)인 경우입니다.
최대 정격 전력
800 VA
인터페이스
통신 : USB, LAN, EXT. I/O
옵션 : RS-232C (Z3001), GP-IB (Z3000)
메모리 : USB 메모리
옵션 : RS-232C (Z3001), GP-IB (Z3000)
메모리 : USB 메모리
치수 및 질량
약 305(W) × 142(H) × 430(D) mm [돌출부 불포함]
약 10.0 kg
약 10.0 kg
부속품
- 전원 코드 × 1
- CD-ROM × 1 (PDF : 사용설명서, 통신 사용설명서)
- EXT.I/O 용 수컷 커넥터 × 1
- EXT.I/O 용 커넥터 커버 × 1
- EXT.I/O 용 인터록 해제 지그 × 1
- 스타트업 가이드 × 1
각 시험 및 기능
DC 내전압 시험
- 출력 전압 : DC 0.010 kV ~ 8.000 kV (1 V 분해능)
- 부하 변동 : ± 1％ 이하
- 출력 설정 정확도 : ± (1.2% of setting + 20 V)
- 출력 전류 / 컷오프 전류 : 100 mA MAX
- 전류 정확도 : 3.00 mA ＜ : ± (1.5% rdg. ＋ 2 μA), ≦ 3.00 mA : ± 1.5% rdg.
- 최소 분해능 : 0.001 μA
- 시험 시간 : 0.1 s ~ 999 s, Continue (Timer OFF)
- 전압 상승 / 하강 시간 : 0.1 s ~ 300 s / 0.1 s ~ 300 s, OFF
- 단락 전류 : 200 mA 이하
- 시험 모드 : W → IR, IR → W, 프로그램 시험
절연저항시험
- 출력 전압 : DC 10 V ~ 2000 V (1 V 분해능)
- 출력 설정 정확도 : ± (1.2% of setting + 2 V)
- 저항값 표시 범위 : 10.00 kΩ ~ 200.0 GΩ (0.01 kΩ 분해능)
- 정확도 보증 범위 : 10.00 kΩ ~ 99.99 GΩ
- 저항 정확도 : ± (1.5% rdg. + 3 dgt.)
* 상세는 ‘절연저항 측정 정확도’ 참조 - 시험 시간 : 0.1 s ~ 999 s, Continue (Timer OFF)
- 전압 상승 / 하강 시간 : 0.1 s ~ 300 s / 0.1 s ~ 300 s, OFF
- 시험 방식 : 연속승압시험 , 단계승압시험
- 측정 내용 : 절연 파괴 전압 (kV), 절연 파괴 강도 (kV/mm)
- 설정 내용 : 초기 전압, 종료 전압, 승압 속도, ARC 검출, 전극간 거리, 상한 전류값

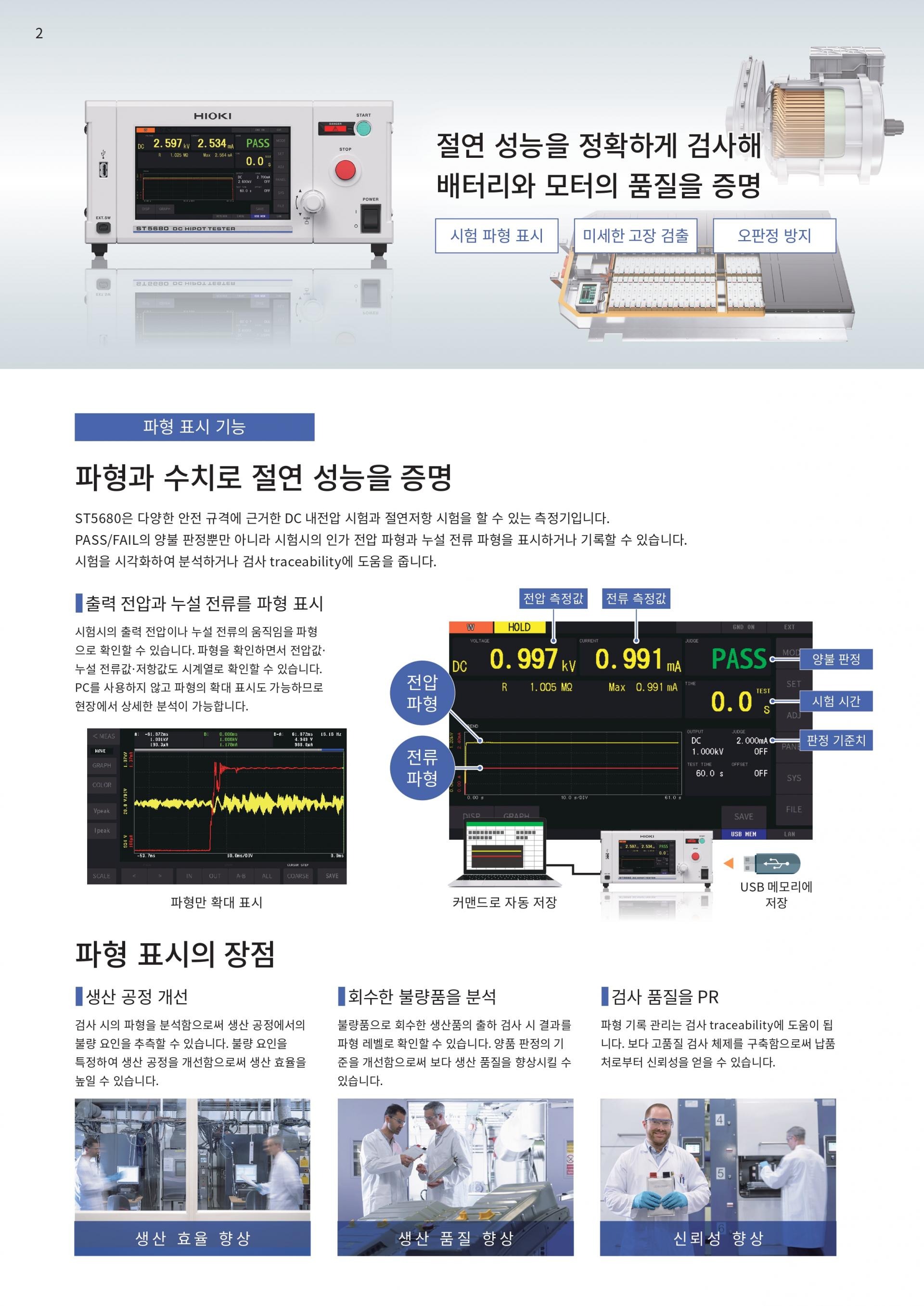

파형표시기능
- 파형 표시 내용 : 전압, 전류, 절연 저항
- 샘플링 속도 : 500 kS/s
- 분해능 : 256 K Words
ARC(아크) 방전검출기능
- 검출 방식 : 시험 전압의 변동을 감시
- 설정 내용 : 시험 전압 변동률 1% ~ 50%
콘택트 체크 기능
- 검출 방식 : 정전 용량 측정 방식
- 설정 내용 : 임계값(용량) 설정 1.0 nF ~ 100.0 nF
메모리 기능
- 파형 · 그래프 저장
- USB 메모리에 저장
- 저장 형식 : BMP, PNG, CSV 파일
- 패널 메모리 기능
- 본체에 시험 조건 설정을 저장
- DC 내전압 시험 / 절연저항 시험 : 최대 64개
- 프로그램 시험 : 최대 30개 (최대 50스텝)
- 절연 파괴 전압 시험 : 최대 10개
- 데이터 메모리 기능
- 측정값을 내부 메모리에 저장, 최대 32,000개
판정기능 (판정출력)
- PASS 판정, FAIL 판정 (UPPER FAIL, LOWER FAIL)
- UPPER_FAIL ： 측정값 > 상한값
- PASS ： 상한값 ≧ 측정값 ≧ 하한값
- LOWER_FAIL ： 측정값 < 하한값
📄 기술자료 다운로드
■ 제품 사양 (Specifications)

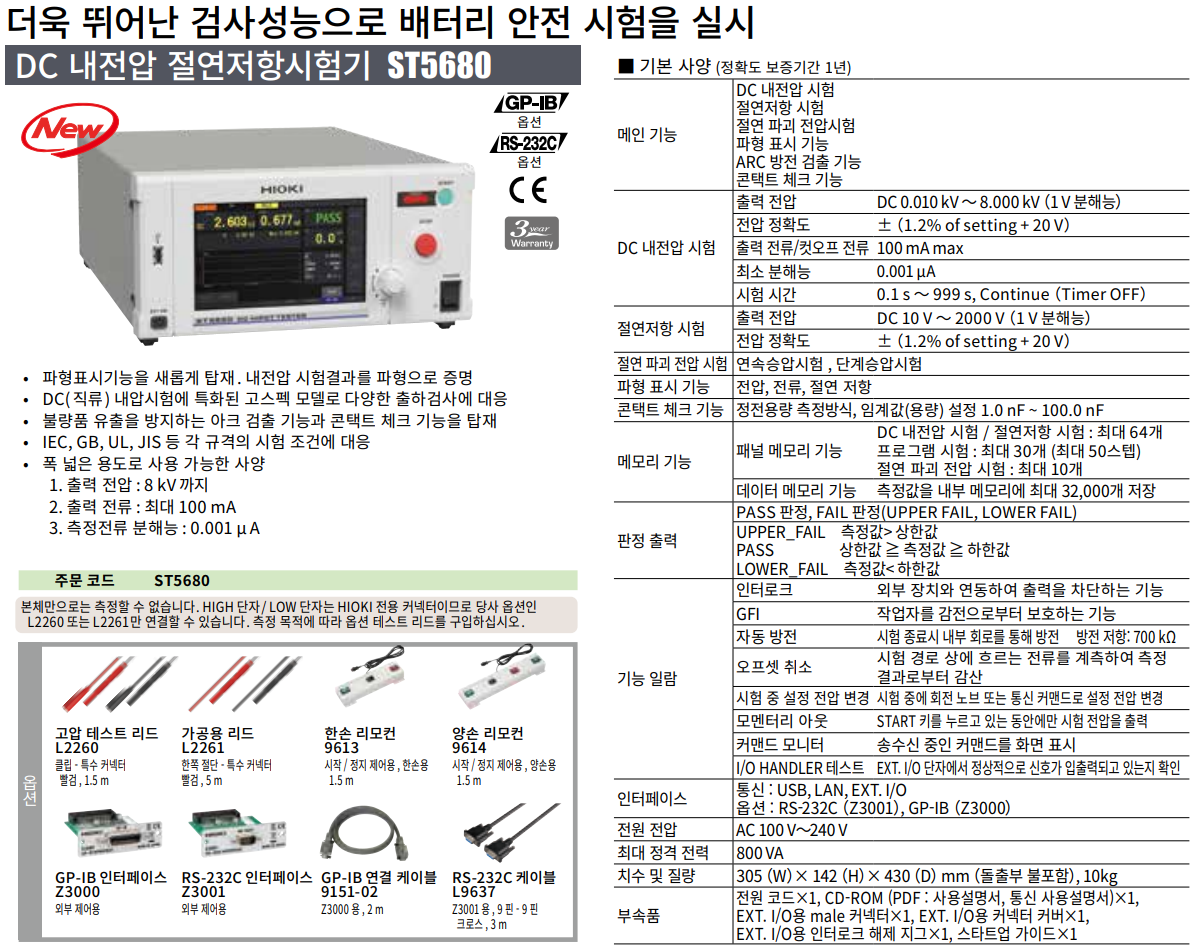

HIOKI ST5680 제품 데이터시트의 핵심 사양입니다.
- 1 Power supply performance that satisfies test conditions
- Output voltage: Max. 8 kV
- Output current: Max. 100 mA
- charge test targets quickly with high-capacity, 100 mA output, even if the target
- 2 Stable high-voltage output
- 3 Precise testing of insulation by generating judgments
- MODE: RATE, START VOLTAGE: 100 V, MODE: STEP, START VOLTAGE: 100 V,
- voltage rise test END VOLTAGE: 2 kV, voltage rise testing HOLD TIME: 1 s, number of steps: 20,
- HIGH VOLTAGE TEST LEAD UNPROCESSED LEAD CABLE GP-IB INTERFACE RS-232C INTERFACE Z3001
- LOAD0 In This function, which displays commands and responses
- OUT0 General-purpose output Out
- Output voltage DC 0.010 kV to 8.000 kV (1 V resolution) Judgment output
- Output setting accuracy ±(1.2% of setting + 20 V)
- Output current/cutoff current Max. 100 mA
- Maximum resolution 0.001 μA Auto discharge the test. Discharge resistance: 700 kΩ
- Short-circuit current 200 mA or less during testing either the rotary knob or communications commands.
- Resistance value 10.00 kΩ to 200.0 GΩ (0.01 kΩ resolution) Key lock Disables changes to test conditions.
- Accuracy guarantee range 10.00 kΩ to 99.99 GΩ Self-check and EXT I/O.
- Start voltage, end voltage, rise speed, arc detection, Safety: IEC 61010
- Waveform display functionality Power supply 100 to 240 V AC
- Waveform display content Voltage, current, insulation resistance Power consumption Approx. 180 VA*
- Sampling rate 500 kS/s Maximum rated power 800 VA
- Resolution 256 K words Communications: USB, LAN, EXT I/O
- Arc discharge detection Interface Options: RS-232C (Z3001), GP-IB (Z3000)
- Setting description Threshold (capacitance) setting: 1.0 nF to 100.0 nF Power cord, CD-ROM (PDF: User Manual, Communica-
- voltage test mode, 2.5 kV test voltage, and 5 mA load current (500 kΩ load resistance).
- Insulation resistance measurement accuracy (Accuracy guaranteed test voltage range: 50 V to 2000 V) Product name
- Measurement range 10 kΩ to 99.99 GΩ *1 DC HIPOT TESTER ST5680
- Accuracy 10.00 MΩ to 99.99 MΩ *2, *3, *4
- *1: For maximum rating 500 VA range Please purchase optional test leads as appropriate for your mea-
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- HIOKI 히오키 ST5541 누설전류 시험기 – 굿맨시스템 (가격문의)
- 히오키 HIOKI ST5540 누설전류 시험기 (가격문의)
- 히오키 HIOKI ST5520 절연저항시험기 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.

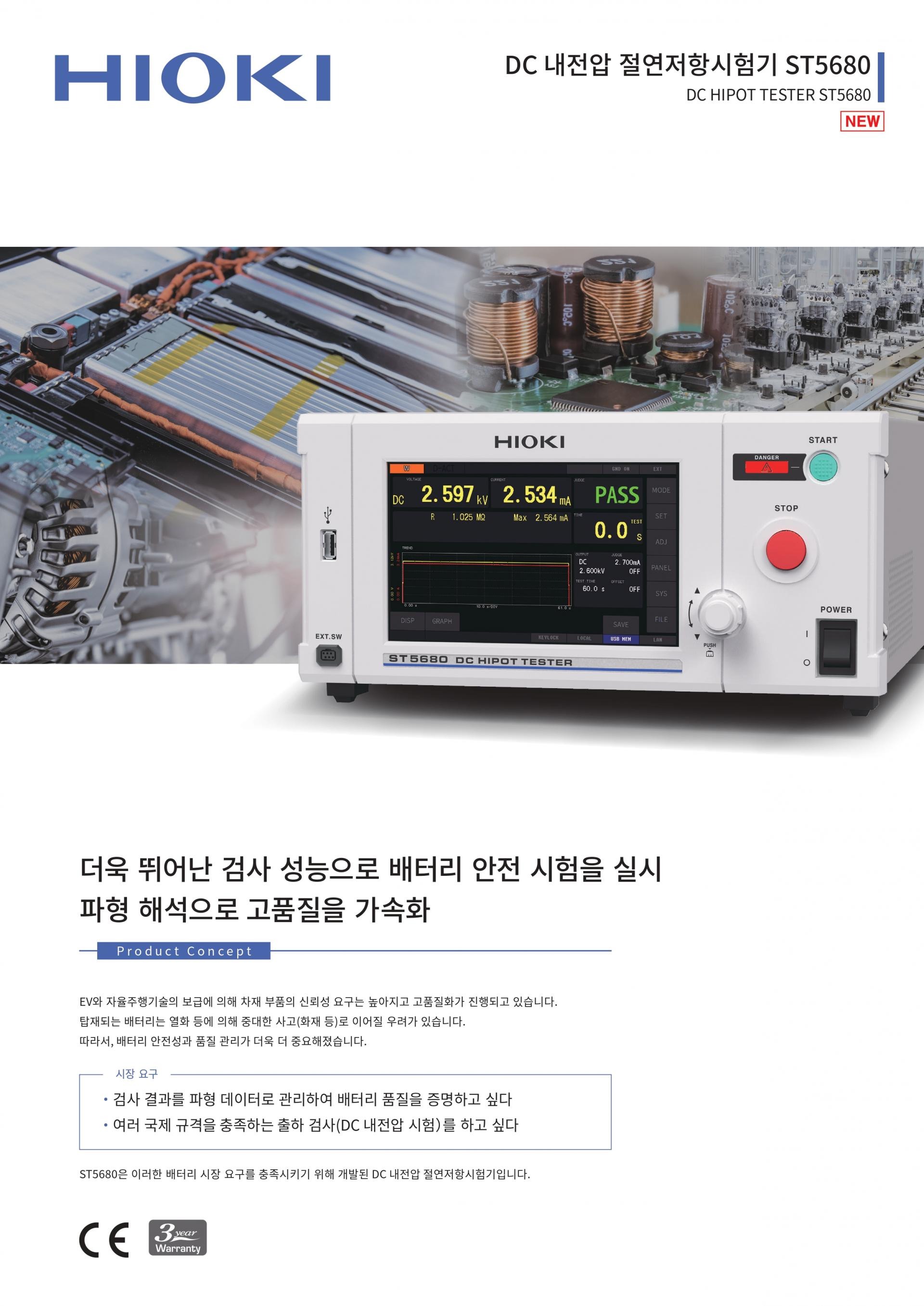

HIOKI 히오키 ST5680 DC 내전압 절연저항시험기는 파형과 수치로 배터리의 안전성과 절연 성능을 증명합니다. 아크 방전에 의한 미세 고장품 유출을 방지하고 파형 해석으로 고품질을 가속화하며, EV·자율주행 차재 부품의 신뢰성 요구에 대응합니다.
같은 브랜드 다른 제품
HIOKI 전체 제품422
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
