굿윌인스텍 GW INSTEK PSU 프로그래머블 스위칭 DC 전원 공급 장치 시리즈
가격문의(상세정보 참조)
굿윌인스텍 GW INSTEK PSU 프로그래머블 스위칭 DC 전원 공급 장치 시리즈
고출력 밀도 설계의 DC 전원 공급 장치인 GW Instek PSU-시리즈는 높이가 1U이고 19인치 랙 마운트 크기와 호환됩니다. 이 시리즈는 기존 테스트 시스템에 통합할 모델을 유연하게 선택하여 테스트 시스템 설치 또는 시스템 통합에 적합합니다. 우수한 전압 및 전류 제어 기능을 갖춘 PSU 시리즈는 6V/200A ~ 600V/2.6A 범위의 출력 전압/전류를 갖는 15개 모델로 구성됩니다. 이 시리즈는 전자 부품 테스트, 마이크로 저항기, 릴레이, 션트 저항기, 12V/24V/48V 배터리 시뮬레이션 및 자동차 전자 장치 테스트를 포함한 다양한 테스트 조건 및 DUT에 적합합니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
PSU Series — Programmable Switching D.C. Power Supply
굿윌인스텍 GW INSTEK PSU 프로그래머블 스위칭 DC 전원 공급 장치 시리즈
• PSU Series (19″, 1U) 1.2kW-1.56kW
PSU-6-200 ・ PSU-8-180 ・ PSU-12.5-120 ・ PSU-15-100 ・ PSU-20-76
PSU-30-50 ・ PSU-40-38 ・ PSU-50-30 ・ PSU-60-25 ・ PSU-80-19
PSU-100-15 ・ PSU-150-10 ・ PSU-300-5 ・ PSU-400-3.8 ・ PSU-600-2.6
• PSU Series (19″, 2U) 2.4kW-3.12kW
PSU-6-400B ・ PSU-12.5-240B ・ PSU-20-152B ・ PSU-40-76B ・ PSU-60-50B
PSU-100-30B ・ PSU-150-20B ・ PSU-300-10B ・ PSU-400-7.6B ・ PSU-600-5.2B
• PSU Series (19″, 3U) 3.6kW-4.68kW
PSU-6-600B/C/D ： PSU-6-600B ・ PSU-6-600C ・ PSU-6-600D
PSU-12.5-360B/C/D ： PSU-12.5-360B ・ PSU-12.5-360C ・ PSU-12.5-360D
PSU-20-228B/C/D ： PSU-20-228B ・ PSU-20-228C ・ PSU-20-228D
PSU-40-114B/C/D ： PSU-40-114B ・ PSU-40-114C ・ PSU-40-114D
PSU-60-75B/C/D ： PSU-60-75B ・ PSU-60-75C ・ PSU-60-75D
PSU-100-45B/C/D ： PSU-100-45B ・ PSU-100-45C ・ PSU-100-45D
PSU-150-30B/C/D ： PSU-150-30B ・ PSU-150-30C ・ PSU-150-30D
PSU-300-15B/C/D ： PSU-300-15B ・ PSU-300-15C ・ PSU-300-15D
PSU-400-11.4B/C/D ： PSU-400-11.4B ・ PSU-400-11.4C ・ PSU-400-11.4D
PSU-600-7.8B/C/D ： PSU-600-7.8B ・ PSU-600-7.8C ・ PSU-600-7.8D
• PSU Series (19″, 4U) 4.8kW-6.24kW
PSU-6-800B/C/D ： PSU-6-800B ・ PSU-6-800C ・ PSU-6-800D
PSU-12.5-480B/C/D ： PSU-12.5-480B ・ PSU-12.5-480C ・ PSU-12.5-480D
PSU-20-304B/C/D ： PSU-20-304B ・ PSU-20-304C ・ PSU-20-304D
PSU-40-152B/C/D ： PSU-40-152B ・ PSU-40-152C ・ PSU-40-152D
PSU-60-100B/C/D ： PSU-60-100B ・ PSU-60-100C ・ PSU-60-100D
PSU-100-60B/C/D ： PSU-100-60B ・ PSU-100-60C ・ PSU-100-60D
PSU-150-45B/C/D ： PSU-150-45B ・ PSU-150-45C ・ PSU-150-45D
PSU-300-20B/C/D ： PSU-300-20B ・ PSU-300-20C ・ PSU-300-20D
PSU-400-15.2B/C/D ： PSU-400-15.2B ・ PSU-400-15.2C ・ PSU-400-15.2D
PSU-600-10.4B/C/D ： PSU-600-10.4B ・ PSU-600-10.4C ・ PSU-600-10.4D
특징
- 정격 전압 : 6V/8V/12.5V/15V/20V/30V/40V/50V/60V/80V/100V/150V/300V/400V/600V
- 출력 전력 등급: 1200W~1560W
- 이력서 / CC 우선순위
- 조정 가능한 전압/전류 상승 및 하강 시간
- 직렬/병렬 연결: 최대. 2대(300V 이하 모델) / 동일 모델 4대
- 고효율 및 고출력 밀도
- 1U 높이 및 19인치 랙 마운트 크기
- 표준 인터페이스: USB, LAN, RS-232, RS-485, 아날로그 제어
- 옵션 인터페이스: GPIB, 절연 아날로그 인터페이스(전압 제어/전류 제어)
Features
- Voltage Rating : 6V/8V/12.5V/15V/20V/30V/40V/50V/60V/80V/100V/150V/300V/400V/600V
- Output Power Rating: 1200W~1560W
- C.V / C.C Priority
- Adjustable voltage/current rise and fall time
- Series/ Parallel Connection: Max. 2 Units(Models Under 300V)/ 4 Units of The Same Model
- High Efficiency and High Power Density
- 1U Height and 19”Rack Mount Size
- Standard Interface: USB, LAN, RS-232, RS-485, Analog Control
- Optional Interface: GPIB, Isolated Analog Interface(Voltage Control/ Current Control)
설명
고출력 밀도 설계의 DC 전원 공급 장치인 GW Instek PSU-시리즈는 높이가 1U이고 19인치 랙 마운트 크기와 호환됩니다. 이 시리즈는 기존 테스트 시스템에 통합할 모델을 유연하게 선택하여 테스트 시스템 설치 또는 시스템 통합에 적합합니다. 우수한 전압 및 전류 제어 기능을 갖춘 PSU 시리즈는 6V/200A ~ 600V/2.6A 범위의 출력 전압/전류를 갖는 15개 모델로 구성됩니다. 이 시리즈는 전자 부품 테스트, 마이크로 저항기, 릴레이, 션트 저항기, 12V/24V/48V 배터리 시뮬레이션 및 자동차 전자 장치 테스트를 포함한 다양한 테스트 조건 및 DUT에 적합합니다.
PSU-HV 시리즈는 DC/DC 컨버터 및 서보 모터 생산 애플리케이션의 1차 입력에 이상적입니다. PSU는 종종 커패시터용 노화 테스트 장비와 같은 구성 요소 테스트 시스템에 통합됩니다. 600V DC 바이어스 애플리케이션; 다이오드의 노화 시험 장비; 반도체 생산 장비; 자동차 전자 제품; 및 V8 엔진 또는 V12 엔진용 ECU 등
PSU 시리즈의 동일한 모델 장치를 사용하여 직렬 및 병렬 연결을 수행하면 총 출력 전력, 총 전류 또는 총 전압이 증가할 수 있습니다. PSU 시리즈의 넓은 전압 및 전류 출력 범위는 다양한 전압 및 전류 측정 요구 사항을 완전히 충족할 수 있습니다. PSU 시리즈는 1200W ~ 1560W를 출력하는 단일 전원 출력 DC 프로그래밍 가능 전원 공급 장치입니다. PSU-시리즈는 최대 600V를 달성하기 위해 최대 2개의 장치를 직렬 연결(300V 미만 모델)하거나 최대 800A 및 6.24kW의 최대 출력을 얻기 위해 4개의 장치를 병렬로 연결합니다.
Description
GW Instek PSU-Series, a DC power supply with high power density design, is 1U in height and compatible with 19” Rack Mount Size. The series is suitable for test system installation or system integration by flexibly selecting models for the integration into the existing test system. The PSU- Series, featuring superior voltage and current control functions, comprises fifteen models with output voltage/current ranging from 6V/200A to 600V/2.6A. The Series is suitable for different test conditions and DUTs, including electronic components testing, micro resistors, relays, shunt resistors, 12V/24V/48V battery simulation, and automotive electronic device testing.
The PSU-HV series is ideal for the primary input of DC/DC converter and servomotor production application. PSU is often integrated into component test systems such as aging test equipment for capacitors; 600V DC bias applications; aging test equipment for diode; semiconductor production equipment; automotive electronics; and ECU for V8 engine or V12 engine, etc.
Utilizing same model units of the PSU-Series to conduct series and parallel connections can increase total output power, total current or total voltage. The wide voltage and current output ranges of the PSU-Series can fully satisfy various voltage and current measurement requirements. The PSU-Series is a single power output DC programmable power supply, which outputs 1200W to 1560W. The PSU-Series provides maximum 2 units in series connection (models under 300V) to achieve maximum 600V or 4 units in parallel connection to obtain maximum 800A and the maximum output power of 6.24 kilowatts.
■ 제품 사양 (Specifications)
GW INSTEK PSU 제품 데이터시트의 핵심 사양입니다.
- Voltage Output : 6V/8V/12.5V/15V/20V/
- Power Output : 1200W ~ 1560W
- Output Voltage Monitor Accuracy: ±1%
- Output Current Monitor Accuracy: ±1%
- CV/CC/ALM/PWR ON/OUT ON Indicator Photocoupler open collector output; Maximum voltage 30V, maximum sink current 8mA
- Display, 4 digits, Voltage Accuracy0.1%+ 12mV 16mV 25mV 30mV 40mV 60mV 80mV 100mV
- Output Voltage Programming Accuracy0.05%+ 3mV 4mV 6.25mV 7.5mV 10mV 15mV 20mV 25mV
- Output Current Programming Accuracy 0.2%+ 200mA 180mA 120mA 100mA 76mA 50mA 38mA 30mA
- Output Voltage Programming Resolution 0.2mV 0.27mV 0.4mV 0.5mV 0.7mV 1mV 1.3mV 1.7mV
- Output Current Programming Resolution 6mA 6mA 4mA 3.3mA 2.5mA 1.7mA 1.2mA 1mA
- Output Voltage Measurement Accuracy 0.1%+ 6mV 8mV 12.5mV 15mV 20mV 30mV 40mV 50mV
- Output Current Measurement Accuracy 0.2%+ 400mA 360mA 240mA 200mA 152mA 100mA 76mA 60mA
- Output Voltage Measurement Resolution 0.2mV 0.27mV 0.4mV 0.5mV 0.7mV 1mV 1.3mV 1.7mV
- Output Current Measurement Resolution 6mA 6mA 4mA 3.3mA 2.5mA 1.7mA 1.2mA 1mA
- Over Voltage Protection(OVP) Setting Range 0.6~6.6V 0.8~8.8V 1.25~13.75V 1.5~16.5V 2~22V 3~33V 4~44V 5~55V
- Over Current Protection(OCP)Setting Range 5~220A 5~198A 5~132A 5~110A 5~83.6A 5~55A 3.8~41.8A 3~33A
- Voltage Control Using 0-5V or 0-10V signals for programming and measurement
- Operating Temperature 0°C ~ 50°C (*14)
- Input Frequency Range 47Hz ~ 63Hz
- Display, 4 digits, Voltage Accuracy0.1%+ 120mV 160mV 200mV 300mV 600mV 800mV 1200mV
- Output Voltage Programming Accuracy0.05%+ 30mV 40mV 50mV 75mV 150mV 200mV 300mV
- Output Current Programming Accuracy 0.2%+ 25mA 19mA 15mA 10mA 5mA 3.8mA 2.6mA
- Output Voltage Programming Resolution 2mV 2.7mV 3.4mV 5.2mV 10.2mV 13.6mV 20.4mV
- Output Current Programming Resolution 0.8mA 0.65mA 0.5mA 0.34mA 0.19mA 0.13mA 0.09mA
- Output Voltage Measurement Accuracy 0.1%+ 60mV 80mV 100mV 150mV 300mV 400mV 600mV
- Output Current Measurement Accuracy 0.2%+ 50mA 38mA 30mA 20mA 10mA 7.6mA 5.2mA
- Output Voltage Measurement Resolution 2mV 2.7mV 3.4mV 5.2mV 10.2mV 13.6mV 20.4mV
- Output Current Measurement Resolution 0.8mA 0.65mA 0.5mA 0.34mA 0.19mA 0.13mA 0.09mA
- Over Voltage Protection(OVP) Setting Range 5~66V 5~88V 5~110V 5~165V 5~330V 5~440V 5~660V
- Over Current Protection(OCP)Setting Range 2.5~27.5A 1.9~20.9A 1.5~16.5A 1~11A 0.5~5.5A 0.38~4.18A 0.26~2.86A
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 굿윌인스텍 GW INSTEK ASR-3000 프로그래머블 AC/DC 전원공급기 시리즈 (가격문의)
- 굿윌인스텍 GW INSTEK PFR-100 프로그래머블 스위칭 DC 전원공급기 시리즈 (가격문의)
- 굿윌인스텍 GW INSTEK PRP-20-10 프로그래머블 스위칭 DC 전원 공급기 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
GW INSTEK PSU은 프로그래머블 스위칭 DC 전원 공급 장치입니다. 해당 굿윌인스텍 GW INSTEK PSU 프로그래머블 스위칭 DC 전원 공급 장치 시리즈 – 굿맨시스템 (가격문의)에 대한 상담이 필요하시면 굿맨시스템 영업팀으로 문의 바랍니다.
이 제품이 속한 분류
직류전원공급기1,090
같은 브랜드 다른 제품
GW INSTEK 전체 제품462
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
PSU Series — Programmable Switching D.C. Power Supply
굿윌인스텍 GW INSTEK PSU 프로그래머블 스위칭 DC 전원 공급 장치 시리즈
• PSU Series (19″, 1U) 1.2kW-1.56kW
PSU-6-200 ・ PSU-8-180 ・ PSU-12.5-120 ・ PSU-15-100 ・ PSU-20-76
PSU-30-50 ・ PSU-40-38 ・ PSU-50-30 ・ PSU-60-25 ・ PSU-80-19
PSU-100-15 ・ PSU-150-10 ・ PSU-300-5 ・ PSU-400-3.8 ・ PSU-600-2.6
• PSU Series (19″, 2U) 2.4kW-3.12kW
PSU-6-400B ・ PSU-12.5-240B ・ PSU-20-152B ・ PSU-40-76B ・ PSU-60-50B
PSU-100-30B ・ PSU-150-20B ・ PSU-300-10B ・ PSU-400-7.6B ・ PSU-600-5.2B
• PSU Series (19″, 3U) 3.6kW-4.68kW
PSU-6-600B/C/D ： PSU-6-600B ・ PSU-6-600C ・ PSU-6-600D
PSU-12.5-360B/C/D ： PSU-12.5-360B ・ PSU-12.5-360C ・ PSU-12.5-360D
PSU-20-228B/C/D ： PSU-20-228B ・ PSU-20-228C ・ PSU-20-228D
PSU-40-114B/C/D ： PSU-40-114B ・ PSU-40-114C ・ PSU-40-114D
PSU-60-75B/C/D ： PSU-60-75B ・ PSU-60-75C ・ PSU-60-75D
PSU-100-45B/C/D ： PSU-100-45B ・ PSU-100-45C ・ PSU-100-45D
PSU-150-30B/C/D ： PSU-150-30B ・ PSU-150-30C ・ PSU-150-30D
PSU-300-15B/C/D ： PSU-300-15B ・ PSU-300-15C ・ PSU-300-15D
PSU-400-11.4B/C/D ： PSU-400-11.4B ・ PSU-400-11.4C ・ PSU-400-11.4D
PSU-600-7.8B/C/D ： PSU-600-7.8B ・ PSU-600-7.8C ・ PSU-600-7.8D
• PSU Series (19″, 4U) 4.8kW-6.24kW
PSU-6-800B/C/D ： PSU-6-800B ・ PSU-6-800C ・ PSU-6-800D
PSU-12.5-480B/C/D ： PSU-12.5-480B ・ PSU-12.5-480C ・ PSU-12.5-480D
PSU-20-304B/C/D ： PSU-20-304B ・ PSU-20-304C ・ PSU-20-304D
PSU-40-152B/C/D ： PSU-40-152B ・ PSU-40-152C ・ PSU-40-152D
PSU-60-100B/C/D ： PSU-60-100B ・ PSU-60-100C ・ PSU-60-100D
PSU-100-60B/C/D ： PSU-100-60B ・ PSU-100-60C ・ PSU-100-60D
PSU-150-45B/C/D ： PSU-150-45B ・ PSU-150-45C ・ PSU-150-45D
PSU-300-20B/C/D ： PSU-300-20B ・ PSU-300-20C ・ PSU-300-20D
PSU-400-15.2B/C/D ： PSU-400-15.2B ・ PSU-400-15.2C ・ PSU-400-15.2D
PSU-600-10.4B/C/D ： PSU-600-10.4B ・ PSU-600-10.4C ・ PSU-600-10.4D
특징
- 정격 전압 : 6V/8V/12.5V/15V/20V/30V/40V/50V/60V/80V/100V/150V/300V/400V/600V
- 출력 전력 등급: 1200W~1560W
- 이력서 / CC 우선순위
- 조정 가능한 전압/전류 상승 및 하강 시간
- 직렬/병렬 연결: 최대. 2대(300V 이하 모델) / 동일 모델 4대
- 고효율 및 고출력 밀도
- 1U 높이 및 19인치 랙 마운트 크기
- 표준 인터페이스: USB, LAN, RS-232, RS-485, 아날로그 제어
- 옵션 인터페이스: GPIB, 절연 아날로그 인터페이스(전압 제어/전류 제어)
Features
- Voltage Rating : 6V/8V/12.5V/15V/20V/30V/40V/50V/60V/80V/100V/150V/300V/400V/600V
- Output Power Rating: 1200W~1560W
- C.V / C.C Priority
- Adjustable voltage/current rise and fall time
- Series/ Parallel Connection: Max. 2 Units(Models Under 300V)/ 4 Units of The Same Model
- High Efficiency and High Power Density
- 1U Height and 19”Rack Mount Size
- Standard Interface: USB, LAN, RS-232, RS-485, Analog Control
- Optional Interface: GPIB, Isolated Analog Interface(Voltage Control/ Current Control)
설명
고출력 밀도 설계의 DC 전원 공급 장치인 GW Instek PSU-시리즈는 높이가 1U이고 19인치 랙 마운트 크기와 호환됩니다. 이 시리즈는 기존 테스트 시스템에 통합할 모델을 유연하게 선택하여 테스트 시스템 설치 또는 시스템 통합에 적합합니다. 우수한 전압 및 전류 제어 기능을 갖춘 PSU 시리즈는 6V/200A ~ 600V/2.6A 범위의 출력 전압/전류를 갖는 15개 모델로 구성됩니다. 이 시리즈는 전자 부품 테스트, 마이크로 저항기, 릴레이, 션트 저항기, 12V/24V/48V 배터리 시뮬레이션 및 자동차 전자 장치 테스트를 포함한 다양한 테스트 조건 및 DUT에 적합합니다.
PSU-HV 시리즈는 DC/DC 컨버터 및 서보 모터 생산 애플리케이션의 1차 입력에 이상적입니다. PSU는 종종 커패시터용 노화 테스트 장비와 같은 구성 요소 테스트 시스템에 통합됩니다. 600V DC 바이어스 애플리케이션; 다이오드의 노화 시험 장비; 반도체 생산 장비; 자동차 전자 제품; 및 V8 엔진 또는 V12 엔진용 ECU 등
PSU 시리즈의 동일한 모델 장치를 사용하여 직렬 및 병렬 연결을 수행하면 총 출력 전력, 총 전류 또는 총 전압이 증가할 수 있습니다. PSU 시리즈의 넓은 전압 및 전류 출력 범위는 다양한 전압 및 전류 측정 요구 사항을 완전히 충족할 수 있습니다. PSU 시리즈는 1200W ~ 1560W를 출력하는 단일 전원 출력 DC 프로그래밍 가능 전원 공급 장치입니다. PSU-시리즈는 최대 600V를 달성하기 위해 최대 2개의 장치를 직렬 연결(300V 미만 모델)하거나 최대 800A 및 6.24kW의 최대 출력을 얻기 위해 4개의 장치를 병렬로 연결합니다.
Description
GW Instek PSU-Series, a DC power supply with high power density design, is 1U in height and compatible with 19” Rack Mount Size. The series is suitable for test system installation or system integration by flexibly selecting models for the integration into the existing test system. The PSU- Series, featuring superior voltage and current control functions, comprises fifteen models with output voltage/current ranging from 6V/200A to 600V/2.6A. The Series is suitable for different test conditions and DUTs, including electronic components testing, micro resistors, relays, shunt resistors, 12V/24V/48V battery simulation, and automotive electronic device testing.
The PSU-HV series is ideal for the primary input of DC/DC converter and servomotor production application. PSU is often integrated into component test systems such as aging test equipment for capacitors; 600V DC bias applications; aging test equipment for diode; semiconductor production equipment; automotive electronics; and ECU for V8 engine or V12 engine, etc.
Utilizing same model units of the PSU-Series to conduct series and parallel connections can increase total output power, total current or total voltage. The wide voltage and current output ranges of the PSU-Series can fully satisfy various voltage and current measurement requirements. The PSU-Series is a single power output DC programmable power supply, which outputs 1200W to 1560W. The PSU-Series provides maximum 2 units in series connection (models under 300V) to achieve maximum 600V or 4 units in parallel connection to obtain maximum 800A and the maximum output power of 6.24 kilowatts.
■ 제품 사양 (Specifications)
GW INSTEK PSU 제품 데이터시트의 핵심 사양입니다.
- Voltage Output : 6V/8V/12.5V/15V/20V/
- Power Output : 1200W ~ 1560W
- Output Voltage Monitor Accuracy: ±1%
- Output Current Monitor Accuracy: ±1%
- CV/CC/ALM/PWR ON/OUT ON Indicator Photocoupler open collector output; Maximum voltage 30V, maximum sink current 8mA
- Display, 4 digits, Voltage Accuracy0.1%+ 12mV 16mV 25mV 30mV 40mV 60mV 80mV 100mV
- Output Voltage Programming Accuracy0.05%+ 3mV 4mV 6.25mV 7.5mV 10mV 15mV 20mV 25mV
- Output Current Programming Accuracy 0.2%+ 200mA 180mA 120mA 100mA 76mA 50mA 38mA 30mA
- Output Voltage Programming Resolution 0.2mV 0.27mV 0.4mV 0.5mV 0.7mV 1mV 1.3mV 1.7mV
- Output Current Programming Resolution 6mA 6mA 4mA 3.3mA 2.5mA 1.7mA 1.2mA 1mA
- Output Voltage Measurement Accuracy 0.1%+ 6mV 8mV 12.5mV 15mV 20mV 30mV 40mV 50mV
- Output Current Measurement Accuracy 0.2%+ 400mA 360mA 240mA 200mA 152mA 100mA 76mA 60mA
- Output Voltage Measurement Resolution 0.2mV 0.27mV 0.4mV 0.5mV 0.7mV 1mV 1.3mV 1.7mV
- Output Current Measurement Resolution 6mA 6mA 4mA 3.3mA 2.5mA 1.7mA 1.2mA 1mA
- Over Voltage Protection(OVP) Setting Range 0.6~6.6V 0.8~8.8V 1.25~13.75V 1.5~16.5V 2~22V 3~33V 4~44V 5~55V
- Over Current Protection(OCP)Setting Range 5~220A 5~198A 5~132A 5~110A 5~83.6A 5~55A 3.8~41.8A 3~33A
- Voltage Control Using 0-5V or 0-10V signals for programming and measurement
- Operating Temperature 0°C ~ 50°C (*14)
- Input Frequency Range 47Hz ~ 63Hz
- Display, 4 digits, Voltage Accuracy0.1%+ 120mV 160mV 200mV 300mV 600mV 800mV 1200mV
- Output Voltage Programming Accuracy0.05%+ 30mV 40mV 50mV 75mV 150mV 200mV 300mV
- Output Current Programming Accuracy 0.2%+ 25mA 19mA 15mA 10mA 5mA 3.8mA 2.6mA
- Output Voltage Programming Resolution 2mV 2.7mV 3.4mV 5.2mV 10.2mV 13.6mV 20.4mV
- Output Current Programming Resolution 0.8mA 0.65mA 0.5mA 0.34mA 0.19mA 0.13mA 0.09mA
- Output Voltage Measurement Accuracy 0.1%+ 60mV 80mV 100mV 150mV 300mV 400mV 600mV
- Output Current Measurement Accuracy 0.2%+ 50mA 38mA 30mA 20mA 10mA 7.6mA 5.2mA
- Output Voltage Measurement Resolution 2mV 2.7mV 3.4mV 5.2mV 10.2mV 13.6mV 20.4mV
- Output Current Measurement Resolution 0.8mA 0.65mA 0.5mA 0.34mA 0.19mA 0.13mA 0.09mA
- Over Voltage Protection(OVP) Setting Range 5~66V 5~88V 5~110V 5~165V 5~330V 5~440V 5~660V
- Over Current Protection(OCP)Setting Range 2.5~27.5A 1.9~20.9A 1.5~16.5A 1~11A 0.5~5.5A 0.38~4.18A 0.26~2.86A
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 굿윌인스텍 GW INSTEK ASR-3000 프로그래머블 AC/DC 전원공급기 시리즈 (가격문의)
- 굿윌인스텍 GW INSTEK PFR-100 프로그래머블 스위칭 DC 전원공급기 시리즈 (가격문의)
- 굿윌인스텍 GW INSTEK PRP-20-10 프로그래머블 스위칭 DC 전원 공급기 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.

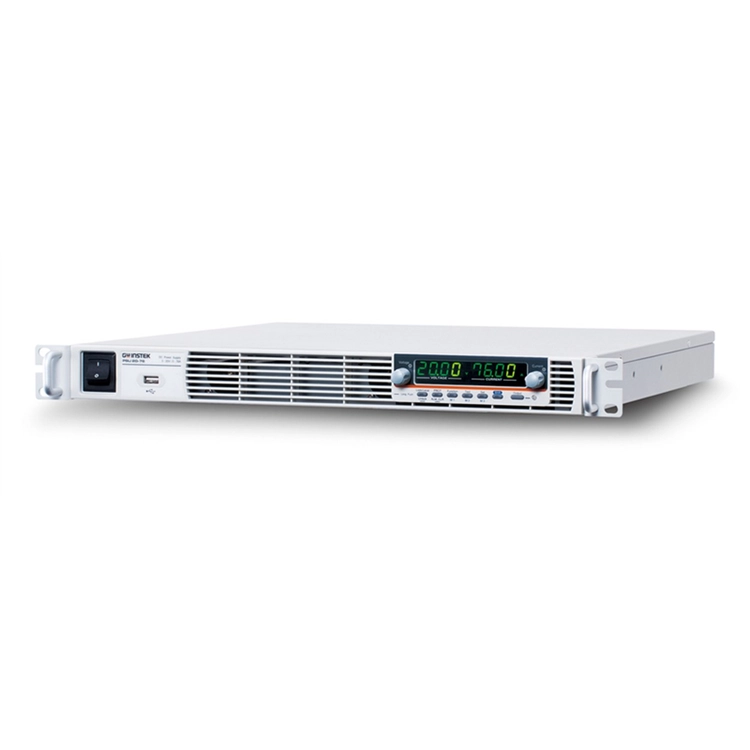

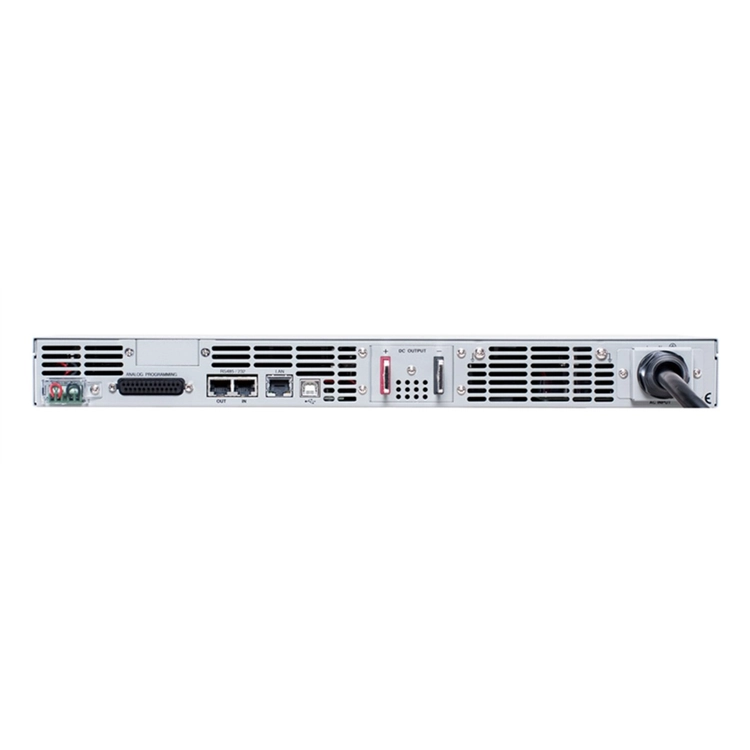

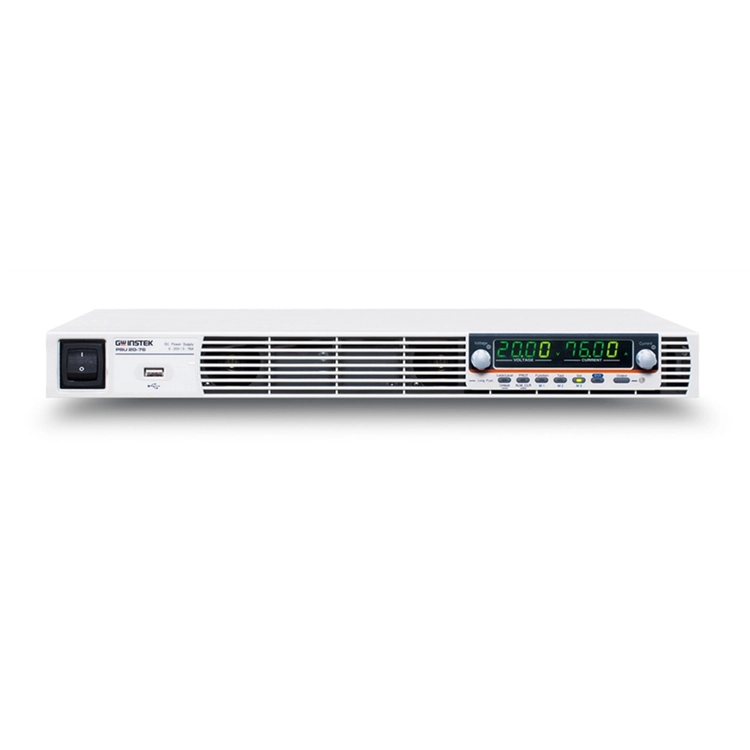

GW INSTEK PSU은 프로그래머블 스위칭 DC 전원 공급 장치입니다. 해당 굿윌인스텍 GW INSTEK PSU 프로그래머블 스위칭 DC 전원 공급 장치 시리즈 – 굿맨시스템 (가격문의)에 대한 상담이 필요하시면 굿맨시스템 영업팀으로 문의 바랍니다.
이 제품이 속한 분류
직류전원공급기1,090
같은 브랜드 다른 제품
GW INSTEK 전체 제품462
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
