굿윌인스텍 GW INSTEK GPP 다채널 프로그래머블 리니어 DC 전원 공급기 시리즈
가격문의(상세정보 참조)
굿윌인스텍 GW INSTEK GPP 다채널 프로그래머블 리니어 DC 전원 공급기 시리즈
217W의 최대 출력을 제공하는 다채널 프로그래머블 DC 전원 공급 장치인 GPP-시리즈는 단일 채널 출력을 위한 GPP-1326(0~32V/0~6A)과 이중 채널 출력을 위한 GPP-2323의 4가지 모델을 포함합니다. 채널 출력(CH1:0~32V/0~3A, CH2: 0~32V/0~3A), 3채널 출력용 GPP-3323(CH1: 0~32V/0~3A, CH2:0~32V/0 ~3A, CH3: 1.8V, 2.5V, 3.3V, 5.0V/5A) 및 4채널 출력용 GPP-4323(CH1:0~32V/0~3A, CH2:0~32V/0~3A, CH3 : 0~5V/0 ~1A, 채널4: 0~15V/0~1A).
GPP-3060 및 GPP-6030 3채널 프로그래머블 DC 전원 공급 장치는 GPP-X323 시리즈의 확장 모델입니다. 이 두 모델의 최대 출력 전력은 385W입니다. GPP-3060은 CH1/CH2를 지원합니다: 0 ~ 30V / 0 ~ 6A 출력; GPP-6030은 CH1/CH2 지원: 0 ~ 60V / 0 ~ 3A 출력; 두 모델의 CH3은 1.8V, 2.5V, 3.3V, 5.0V/5A를 지원합니다.
GPP-3060 및 GPP-6030은 낮은 리플 노이즈 특성 ≤1mVrms/≤2mArms 및 ≤100µs 출력 과도 회복으로 GPP 시리즈의 높은 프로그램 분해능(1mV/0.1mA) 및 리드백 분해능(0.1mV/0.1mA)을 상속합니다. 능력. 각 채널에 독립적인 출력 온-오프 스위치가 제공됩니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
GPP Series — Multi-Output Programmable D.C. Power Supply
GPP-3060 ・ GPP-6030 — Multi-Channel Programmable DC Power Supply
굿윌인스텍 GW INSTEK GPP 다채널 프로그래머블 리니어 DC 전원 공급기 시리즈
• GPP Series

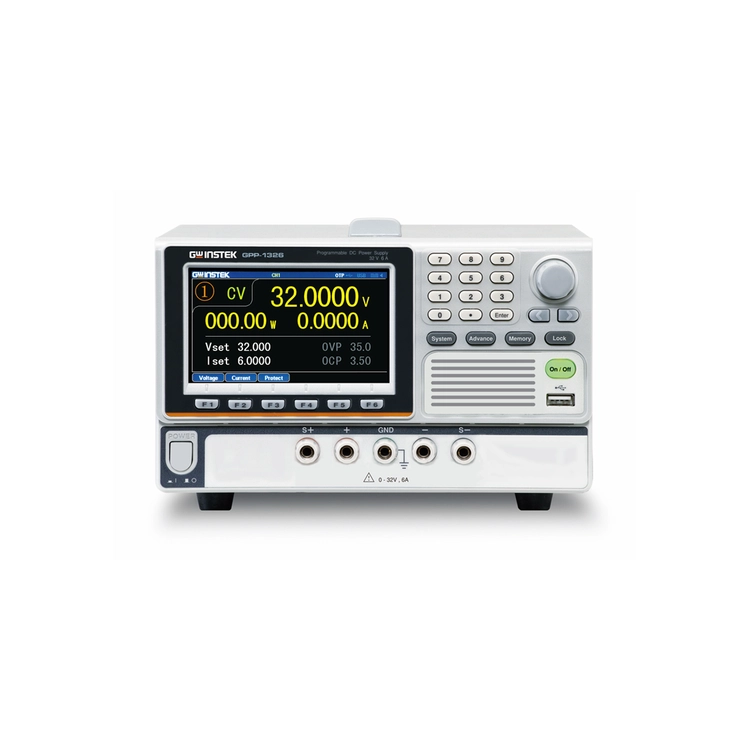

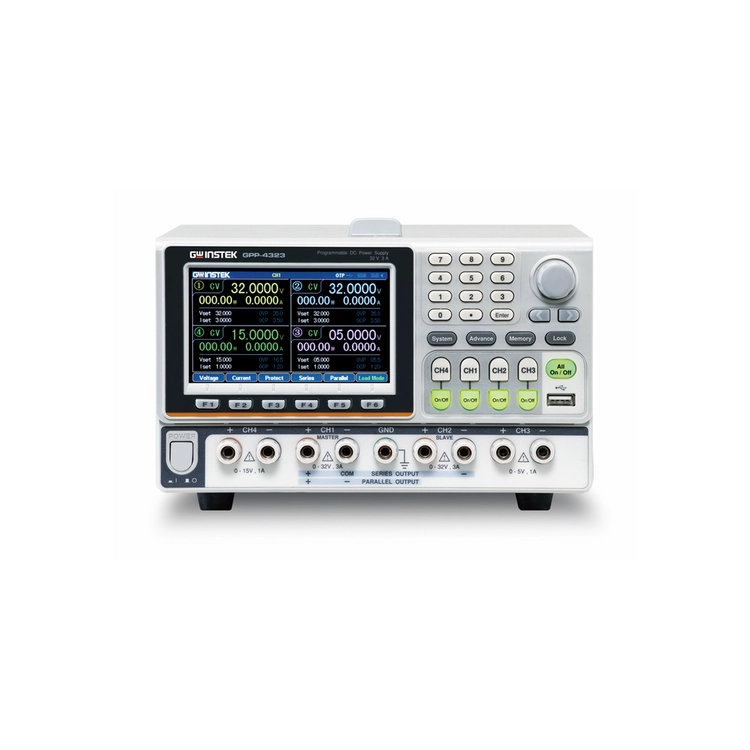

GPP-1326 ・ GPP-2323 ・ GPP-3323 ・ GPP-4323
특징
- 4.3인치 TFT LCD 디스플레이
- 설정값, 측정값, 출력 파형 표시 지원
- 로드 기능(CC, CV, CR 모드)
- 설정 해상도: 1mV / 0.1mA; 다시 읽기 분해능: 0.1mV / 0.1mA
- 낮은 리플 노이즈: ≤350uVrms/≤2mArms
- 과도 응답 시간: ≤50uS
- 하드웨어를 활용하여 과전압 보호 / 과전류 보호 / 과열 보호 실현
- 딜레이 기능 / 출력 모니터링 기능 / 출력 레코더 기능
- 지능형 온도 제어 팬으로 소음을 효과적으로 줄입니다.
- 순차 출력 기능 및 8개의 템플릿 파형 내장
- 출력 레코더 기능은 1초의 최소 기록 간격으로 출력 전압 및 전류 매개변수를 기록합니다.
- Sequence/Delay/Recorder/Panel 설정 조건별로 10세트의 메모리 제공
- GPP-3323 USB(Type A) 출력 단자 지원

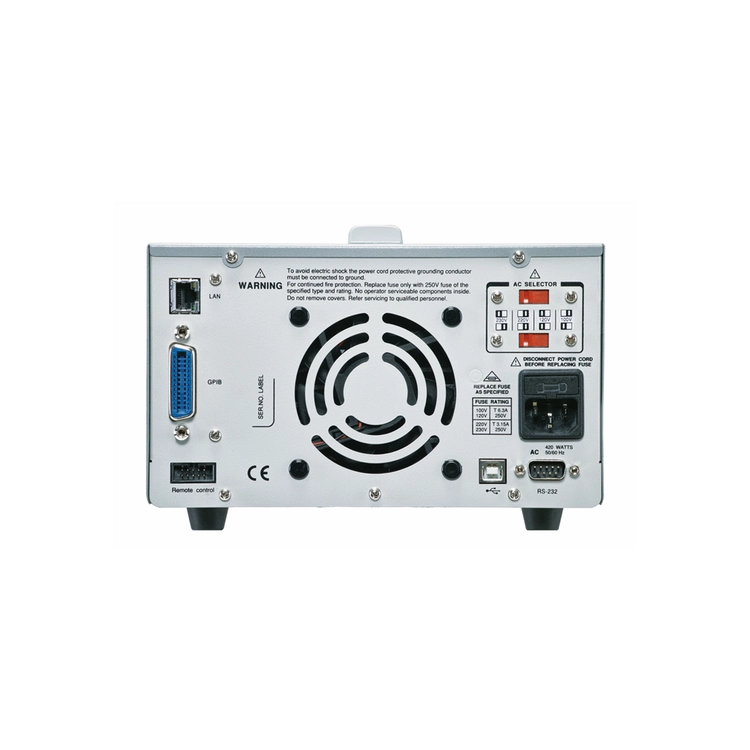

- 표준: RS-232, USB, 외부 I/O ; 옵션: LAN, GPIB+LAN
- GPD-x303S 시리즈의 명령어와 호환
Features
- 4.3″ TFT LCD Display
- Supports Setting Value, Measurement Value and Output Waveform Display
- Load Function (CC, CV, CR Mode)
- Setting Resolution: 1mV / 0.1mA; Read Back Resolution: 0.1mV / 0.1mA
- Low Ripple Noise: ≦350uVrms/ ≦2mArms
- Transient Response Time: ≦50uS
- Utilizing Hardware to Realize Over Voltage Protection / Over Current Protection / Over Temperature Protection
- Delay Function / Output Monitoring Function / Output Recorder Function
- Intelligent Temperature Control Fan Effectively Reduces Noise
- Sequential Output Function and Built-in 8 Template Waveforms
- The Output Recorder Function Records The Output Voltage & Current Parameters with A Minimum Recording Interval of 1 Second.
- Provides 10 Sets of Memory for Each Sequence/Delay/Recorder/Panel Setting Condition
- GPP-3323 Supports A USB (Type A) Output Terminal
- Standard: RS-232, USB, Ext I/O ; Optional: LAN, GPIB+LAN
- Compatible with Commands of GPD-x303S Series
설명
217W의 최대 출력을 제공하는 다채널 프로그래머블 DC 전원 공급 장치인 GPP-시리즈는 단일 채널 출력을 위한 GPP-1326(0~32V/0~6A)과 이중 채널 출력을 위한 GPP-2323의 4가지 모델을 포함합니다. 채널 출력(CH1:0~32V/0~3A, CH2: 0~32V/0~3A), 3채널 출력용 GPP-3323(CH1: 0~32V/0~3A, CH2:0~32V/0 ~3A, CH3: 1.8V, 2.5V, 3.3V, 5.0V/5A) 및 4채널 출력용 GPP-4323(CH1:0~32V/0~3A, CH2:0~32V/0~3A, CH3 : 0~5V/0 ~1A, 채널4: 0~15V/0~1A). 이 시리즈는 높은 프로그램 분해능(1mV/0.1mA) 및 리드백 분해능(0.1mV/0.1mA)을 제공할 뿐만 아니라 최적의 낮은 리플 노이즈 특성 ≤ 350uVrms/≤ 2mArms 및 출력 과도 복구 기능 ≤ 50S를 제공합니다. 각 채널에 독립적인 출력 온-오프 스위치가 제공됩니다.
Description
With the maximum output power of 217W, the GPP-Series, the multi-channel programmable DC power supply, includes four models: GPP-1326 (0~32V/0~6A) for single-channel output and GPP-2323 for dual-channel output (CH1:0~32V/0~3A, CH2: 0~32V/0~3A), GPP-3323 for three-channel output (CH1: 0~32V/0~3A, CH2:0~32V/0~3A, CH3: 1.8V, 2.5V, 3.3V, 5.0V/5A) and GPP-4323 for four-channel output (CH1:0~32V/0~3A, CH2:0~32V/0~3A, CH3:0~5V/0 ~1A, CH4: 0~15V/0~1A). This series not only provides high program resolution (1mV/0.1mA) and read back resolution (0.1mV/0.1mA), but also features optimal low-ripple noise characteristics ≦350uVrms/≦2mArms and output transient recovery capability≦50S. Independent output on-off switch is provided for each channel.
• GPP-3060 ・ GPP-6030
특징
- 4.3인치 TFT LCD 디스플레이
- 설정 분해능: 1mV / 0.1mA; 다시 읽기 분해능: 0.1mV / 0.1mA
- 낮은 리플 노이즈: ≤1mVrms/≤2mArms
- 과도 응답 시간: ≤100µS
- 로드 기능(CC, CV, CR 모드)
- 추가 외부 배선 없이 직렬 및 병렬 기능 추적
- 과전압 보호 / 과전류 보호 / 과열 보호를 실현하는 하드웨어 활용
- 딜레이 기능 / 출력 모니터링 기능 / 출력 레코더 기능
- 설정값, 측정값, 출력 파형 표시 지원
- 순차 출력 기능 및 8개의 템플릿 파형 내장
- 출력 레코더 기능은 최소 1초의 기록 간격으로 출력 전압 및 전류 매개변수를 기록합니다.
- 시퀀스/딜레이/레코더/패널 설정 조건별 메모리 10세트 제공
- GPP-3060/6030은 USB(Type A) 출력 단자를 지원합니다.
- 지능형 온도 제어 팬이 소음을 효과적으로 줄입니다.
- 표준: RS-232, USB, LAN, 외부 I/O ; 옵션(제조업체 설치만 해당): GPIB
Features
- 4.3″ TFT LCD Display
- Setting resolution: 1mV / 0.1mA; read back resolution: 0.1mV / 0.1mA
- Low ripple noise: ≦1mVrms/ ≦2mArms
- Transient response time: ≦100µS
- Load function (CC, CV, CR mode)
- Tracking series and parallel function without additional external wiring
- Utilizing hardware to realize over voltage protection / over current protection / over temperature protection
- Delay function / output monitoring function / output recorder function
- Supports setting value, measurement value and output waveform display
- Sequential output function and built-in 8 template waveforms
- The output recorder function records the output voltage & current parameters with a minimum recording interval of 1 second.
- Provides 10 sets of memory for each sequence/delay/recorder/panel setting condition
- GPP-3060/6030 supports a USB (Type A) output terminal
- Intelligent temperature control fan effectively reduces noise
- Standard: RS-232, USB, LAN, Ext I/O ; Optional(manufacturer installed only): GPIB
설명
GPP-3060 및 GPP-6030 3채널 프로그래머블 DC 전원 공급 장치는 GPP-X323 시리즈의 확장 모델입니다. 이 두 모델의 최대 출력 전력은 385W입니다. GPP-3060은 CH1/CH2를 지원합니다: 0 ~ 30V / 0 ~ 6A 출력; GPP-6030은 CH1/CH2 지원: 0 ~ 60V / 0 ~ 3A 출력; 두 모델의 CH3은 1.8V, 2.5V, 3.3V, 5.0V/5A를 지원합니다.
GPP-3060 및 GPP-6030은 낮은 리플 노이즈 특성 ≤1mVrms/≤2mArms 및 ≤100µs 출력 과도 회복으로 GPP 시리즈의 높은 프로그램 분해능(1mV/0.1mA) 및 리드백 분해능(0.1mV/0.1mA)을 상속합니다. 능력. 각 채널에 독립적인 출력 온·오프 스위치가 제공됩니다.
GPP 시리즈의 고유한 부하 기능은 CH1/CH2를 전원 공급 또는 부하 기능으로 임의로 설정할 수 있습니다. 예를 들어, 한 채널은 전원 출력으로 설정하고 다른 채널은 단일 전원 공급 장치로 간단한 배터리 충방전 또는 부하 특성 테스트를 만족시키기 위해 DUT의 전력을 소비하는 부하 기능으로 설정됩니다.
애플리케이션
- 과학 연구 및 실험 테스트
- 배터리 충전·방전 테스트
- 전자 부품 테스트
- 3C 전자 제품 테스트
Description
GPP-3060 and GPP-6030 three-channel programmable DC power supplies are extension models of the GPP-X323 series. The maximum output power of these two models is 385W. GPP-3060 supports CH1/CH2: 0 ~ 30V / 0 ~ 6A output; GPP-6030 supports CH1/CH2: 0 ~ 60V / 0 ~ 3A output; CH3 of both models supports 1.8V, 2.5V, 3.3V, 5.0V/5A.
GPP-3060 and GPP-6030 inherit the high program resolution (1mV/0.1mA) and read back resolution (0.1mV/0.1mA) of the GPP series with low-ripple noise characteristics ≦1mVrms/≦2mArms and ≦100µs output transient recovery ability. An independent output on-off switch is provided for each channel.
The unique load function of the GPP series can arbitrarily set CH1/CH2 as power supply or load function. For example, one channel is set as power output, and the other channel is set as load function to consume the power of the DUT to satisfy simple battery charging and discharging or load characteristic test by a single power supply.
Applications
- Scientific research and experimental testing
- Battery charging and discharging test
- Electronic parts test
- 3C electronic product test
■ 제품 사양 (Specifications)
GW INSTEK GPP 제품 데이터시트의 핵심 사양입니다.
- Setting Resolution: 1mV/0.1mA ; Read Back
- . Resolution: 0.1mV/0.1mA
- With the maximum output power of 217W, the GPP-Series, the multi-channel programmable DC power . Temperature Protection
- dual-channel output (CH1:0~32V/0~3A, CH2:0~32V/0~3A), GPP-3323 for three-channel output (CH1: . Output Recorder Function
- 0~32V/0~3A, CH2:0~32V/ 0~3A, CH3: 1.8V, 2.5V, 3.3V, 5.0V/5A) and GPP-4323 for four-channel output Intelligent Temperature Control Fan Effectively
- voltage load (CV), maximum 3.2A constant current load (CC) and maximum 1kΩconstant resistance
- VOLTAGE Load Regulation ≦0.01%+3mV(ratingcurrent≦3A);≦0.02%+5mV(ratingcurrent＞3A)
- CURRENT Load Regulation ≦0.2%+3mA
- RESOLUTION Current 0.1mA 0.1mA - 0.1mA 0.2mA
- TRACKING Tracking Error ≦0.1%+10mVofMaster(0~32V,NoLoad,withLoadaddLoadregulation≦100mV)
- (CH1,CH2) Load:≦0.01%+3mV(ratingcurrent≦3A);≦0.02%+5mV(ratingcurrent＞3A)
- Series Regulation Line:≦0.01%+5mV;Load:≦100mV
- CH3 OPERATION Output Voltage 1.8V/2.5V/3.3V/5.0V,±5%
- FOR (GPP-3323) Output Current 5A
- Load Regulation ≦5mV
- USB Port Output 1.8V/2.5V/3.3V/5.0V,±0.35V,3A
- METER Voltage Resolution 0.1mV 0.1mV 0.1mV 0.1mV
- Current Resolution 0.1mA 0.1mA 0.1mA 0.2mA
- CHARACTERISTIC Display Power 0~50.00W 0~50.00W 0~50.00W 0~100.00W
- Display Voltage 1~33.00V 1~33.00V 1~33.00V 1~33.00V
- Display Current 0~3.200A 0~3.200A 0~3.200A 0~6.200A
- Operating Humidity ≦80%RH
- Storage Humidity ≦70%RH
- INTERFACE Std:RS-232/USB(CDC), Opt(Manufacturer installed only): LAN/GPIB+LAN
- POWER SOURCE AC100V/120V/220V/230V±10%, 50/60Hz
- DIMENSION & WEIGHT 213(W) x 145 (H) x 312(D)mm ; Approx. 7.5kg
- GPP-1326 (32V/6A) Single-Output Programmable DC Power Supply GPP-1326 Test Lead GTL-104A x 1, GTL-105A x 1 GPP-2323 Test Lead GTL-104A x 2
- GPP-2323 (32V/3A*2) Dual-Output Programmable DC Power Supply GPP-4323 Test Lead GTL-104A x 2, GTL-105A x 2 GPP-3323 Test Lead GTL-104A x 3
- Three-Output Programmable DC Power Supply GPP-1326GTL-203A x 1, GTL-204A x 1, GTL-201A x 1 GPP-2323GTL-204A x 2, GTL-201A x 1
- GPP-4323 (32V/3A*2; 5V/1A; 15V/1A) Four-Output Programmable
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
