GW INSTEK 굿윌 인스텍 굿윌인스텍 MDO-2000A 디지털 혼합신호 오실로스코프 시리즈
가격문의(상세정보 참조)
GW INSTEK 굿윌인스텍 MDO-2000A 디지털 혼합신호 오실로스코프 시리즈
MDO-2000A는 MDO-2000E의 고급 버전입니다. 선택 가능한 대역폭 범위는 300MHz로 업그레이드됩니다. 전체 대역폭 범위에는 300MHz, 200MHz 및 100MHz가 포함됩니다. 샘플링 속도가 최대로 업그레이드되었습니다. 2GSa/s 및 메모리 깊이도 20M/CH로 업그레이드되었습니다. 따라서 오실로스코프의 세 가지 주요 사양이 개선되었습니다. 이 시리즈의 새 모델에는 MDO-2000A 및 MDO-2000AG를 포함한 2개의 채널이 있습니다. 전체 시리즈는 오실로스코프 및 스펙트럼 분석기의 기능을 제공합니다. 또한 MDO-2000AG에는 이중 채널 25MHz 임의 파형 발생기가 있습니다. 차세대 MDO-2000A 시리즈는 사용자가 보다 사실적인 신호 무결성을 얻을 수 있도록 더 나은 샘플링 속도와 메모리 깊이를 제공하며 더 높은 대역폭 선택은 더 높은 주파수의 측정 요구 사항을 충족합니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GW INSTEK 굿윌인스텍 MDO-2000A 디지털 혼합신호 오실로스코프 시리즈
GOOD WILL INSTEK
MDO-2000A・MDO-2000AG — 300/200/100M Hz Mixed-Domain Oscilloscope Series
• MDO-2000A Series
MDO-2102A ・ MDO-2202A ・ MDO-2302A
• MDO-2000AG Series
MDO-2102AG ・ MDO-2202AG ・ MDO-2302AG
특징
- 300/200/100MHz 대역폭 선택 ; 2채널
- 실시간 샘플링 속도 : 최대 2GSa/s
- 채널당 20M 메모리 깊이 및 OVO 파형 디스플레이 기술
- 파형 업데이트 속도 : 최대 120,000wfms/s
- 8인치 WVGA TFT LCD 디스플레이
- 더 높은 주파수 도메인 분해능 측정 제공 : 최대 1M FFT
- 고·저 및 대역 통과 필터 기능
- 29,000개의 분할된 메모리 및 파형 검색 기능
- I2C/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 데이터 로그 기능 : 최대 1000시간 신호 변화 추적 가능
- 네트워크 스토리지 기능
- 마스크 테스트 기능
- MDO-2000AG : 듀얼 채널 25MHz AWG
Features
- 300/200/100MHz bandwidth selections ; 2 channels
- Real time sampling rate is 2GSa/s max.
- Per Channel 20M memory depth and VPO waveform display technology
- Waveform update rate up to 120,000 wfms/s
- 8″ WVGA TFT LCD display
- Maximum 1M FFT provides higher frequency domain resolution measurements
- High ,low and band pass filter functions
- 29,000 segmented memories and waveform search functions
- I2C/UART/CAN/LIN serial bus trigger and decoding function
- Data log function is able to track signal changes up to 1000 hours
- Network storage function
- Mask test function
- MDO-2000AG equips with a dual channel 25MHz AWG
설명
MDO-2000A는 MDO-2000E의 고급 버전입니다. 선택 가능한 대역폭 범위는 300MHz로 업그레이드됩니다. 전체 대역폭 범위에는 300MHz, 200MHz 및 100MHz가 포함됩니다. 샘플링 속도가 최대로 업그레이드되었습니다. 2GSa/s 및 메모리 깊이도 20M/CH로 업그레이드되었습니다. 따라서 오실로스코프의 세 가지 주요 사양이 개선되었습니다. 이 시리즈의 새 모델에는 MDO-2000A 및 MDO-2000AG를 포함한 2개의 채널이 있습니다. 전체 시리즈는 오실로스코프 및 스펙트럼 분석기의 기능을 제공합니다. 또한 MDO-2000AG에는 이중 채널 25MHz 임의 파형 발생기가 있습니다. 차세대 MDO-2000A 시리즈는 사용자가 보다 사실적인 신호 무결성을 얻을 수 있도록 더 나은 샘플링 속도와 메모리 깊이를 제공하며 더 높은 대역폭 선택은 더 높은 주파수의 측정 요구 사항을 충족합니다.
Description
MDO-2000A is an advanced version of MDO-2000E. The selectable bandwidth range is upgraded to 300MHz. The full bandwidth ranges include 300MHz, 200MHz and 100MHz. The sampling rate has upgraded to Max. 2GSa/s and the memory depth has also been upgraded to 20M/CH. Hence, the three major specifications of oscilloscopes have been improved. The new models of the series feature 2 channels including MDO-2000A and MDO-2000AG. The entire series offers the functions of oscilloscope and spectrum analyzer. On top of that, MDO-2000AG features a dual-channel 25MHz arbitrary waveform generator. The new generation MDO-2000A series provides better sampling rate and memory depth for users to obtain more realistic signal integrity, and higher bandwidth selections meet the measurement requirements of higher frequencies.
주문 정보 | |
MDO-2302AG | 300MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2202AG | 200MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2102AG | 100MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2302A | 300MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
MDO-2202A | 200MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
MDO-2102A | 100MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
기본 액세서리 | |
CD-ROM (퀵 스타트 가이드, 사용 설명서, 프로그래밍 설명서) x 1, 전원 코드 x 1 | |
GTL-110 | BNC-BNC 케이블 x 2 (MDO-2000AG 계열) |
GTP-100B-4 | 100MHz(10:1/1:1) 수동 프로브 (100MHz 모델, 채널 당 1개) |
GTP-200B-4 | 200MHz(10:1/1:1) 수동 프로브 (200MHz 모델, 채널 당 1개) |
GTP-300B-4 | 300MHz(10:1/1:1) 수동 프로브 (300MHz 모델, 채널 당 1개) |
옵션 액세서리 | |
GRA-426 | 랙 어댑터 패널 |
GAK-003 | 50Ω 임피던스 어댑터 |
GSC-008 | 소프트 캐링 케이스 |
GDB-03 | 오실로스코프 교육 & 트레이닝 키트 |
GTL-246 | USB 케이블, USB 2.0, AB 타입, 1200mm |
GCP-020 | 전류 프로브, DC~100kHz, 10A |
GCP-300 | 전류 프로브 DC~300kHz, 200A(10mV/A) & 20A(100mV/A) |
GCP-500 | 전류 프로브, DC~500kHz, 150A(20mV/A) & 15A(200mV/A) |
GCP-1000 | 전류 프로브, DC~1MHz, 70A(50mV/A) & 7A(500mA/A) |
GCP-1030 | 전류 프로브, DC~100MHz, 30Arms |
GCP-530 | 전류 프로브, DC~50MHz, 30Arms |
GCP-206P | GCP-530/1030 용 2CH 전원 공급기 |
GCP-425P | GCP-530/1030 용 4CH 전원 공급기 |
GDP-025 | 고전압 차동 프로브, 25MHz |
GDP-050 | 고전압 차동 프로브, 50MHz |
GDP-100 | 고전압 차동 프로브, 100MHz |
GTP-033A | 수동 프로브, 35MHz, 1:1, BNC(P/M) |
무료 다운로드 | |
PC 소프트웨어 | OpenWave |
드라이버 | USB 드라이버, LabView 드라이버 |
ORDERING INFORMATION | |
MDO-2302AG | 300MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2202AG | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2102AG | 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2302A | 300MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
MDO-2202A | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
MDO-2102A | 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
STANDARD ACCESSORIES | |
CD-ROM (with Quick Start Guide, User Manual, Programming Manual) x 1, Power Cord x 1 | |
GTL-110 | BNC-BNC cable x 2 (only on MDO-2000AG) |
GTP-100B-4 | 100MHz(10:1/1:1)Switchable passive probe for MDO-2102A/2102AG(one per channel) |
GTP-200B-4 | 200MHz(10:1/1:1)Switchable passive probe for MDO-2202A/2202AG(one per channel) |
GTP-300B-4 | 300MHz(10:1/1:1)Switchable passive probe for MDO-2302A/2302AG(one per channel) |
OPTIONAL ACCESSORIES | |
GRA-426 | Rack Adapter Panel |
GAK-003 | 50 Impedance Adapter |
GSC-008 | Soft Carrying Case |
GDB-03 | Oscilloscope Education & Training Kit |
GTL-246 | USB Cable, USB 2.0, A-B Type, 1200mm |
GCP-020 | Current Probe, 40Hz~40kHz, 240A, Current Probe |
GCP-300 | 300kHz/200A Current probe |
GCP-500 | 500kHz/150A Current probe |
GCP-1000 | 1MHz/7A Current probe |
GCP-1030 | 100MHz/30A Current probe |
GCP-530 | 50MHz/30A Current probe |
GCP-206P | Power supply for current probe (2 input channel) |
GCP-425P | Current Probe - Power Supply, 4 Channel Power Supply for GCP-530/1030 |
GDP-025 | Differential Probe, 25M High Voltage Differntial Probe |
GDP-050 | Differential Probe, 50M High Voltage Differntial Probe |
GDP-100 | Differential Probe, 100M High Voltage Differntial Probe |
GTP-033A | Oscilloscope Probe, 35MHz 1:1 Passive Probe |
FREE DOWNLOAD | |
PC Software | OpenWave software |
Driver | USB driver ; LabView driver |
■ 제품 사양 (Specifications)
GW INSTEK MDO-2000A 제품 데이터시트의 핵심 사양입니다.
- SENSITIVITY Bandwidth DC~100MHz(-3dB) DC~200MHz(-3dB) DC~300MHz(-3dB)
- Bandwidth Limit 20MHz 20M/100MHz 20M/100M200MHz
- Vertical Resolution 8 bits : 1mV ~ 10V/div
- Input Impedance 1MΩ// 16pF approx.
- Maximum InputVoltage 300Vrms , CAT I
- Trigger Holdoff Range 4ns ~ 10s
- EXT TRIGGER Range ±15V
- Input Impedance 1MΩ±3%, ~16pF
- Waveform Display Dots, Vectors, Variable persistence(16ms~4s), Infinite persistence
- Go/NoGo BNC 5V Max/10mA TTL open collector output
- SPECTRUM Frequency Range DC~1GHz(Max.) (Max.bandwidth ~1GHz uncalibrated)
- SPECIFICATIONS Resolution Bandwidth 1Hz ~ 1MHz(Max.)
- (MDO-2000AG only) Vertical Resolution 14 bits
- Max. Frequency 25 MHz
- Output Range 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50Ω
- Output Resolution 1mV
- Output Accuracy 2% (1 kHz)
- Offset Range ±2.5 V, HighZ;±1.25 V, 50Ω
- Offset Resolution 1mV
- Sine Frequency Range : 100mHz~25MHz ; Flatness : ±0.5 dB ; Harmonic Distortion : -40 dBc ; Stray (Non-harmonic) : -40 dBc ;
- Square/Pulse Frequency Range : 100mHz~15MHz ; Rise/Fall time : <15ns ; Overshoot : <3% ; Duty cycle Square : 50% & Pulse : 0.4%~99.6% ;
- Ramp Frequency Range :100mHz~1MHz ; Linearity : 1% ; Symmetry : 0~100%
- FREQUENCY Dynamic Range >80dB(typical)
- RESPONSE Input and Output Sources Channel1or2
- ANALYSIS Frequency Range 20Hzto25MHz
- MISCELLANEOUS Line Voltage Range AC 100V ~ 240V, 50Hz ~ 60Hz, auto selection
- Operation Environment Temperature: 0°Cto 50°C. Relative Humidity:≤80% at 40°C or below;≤45%, 41°C~ 50°C
- Dimensions & Weight 384(W)X 208(H)x 127.3(D)mm, Approx. 3kg
- GTP-100B-4: 100MHz(10:1/1:1)Switchable passive probe for MDO-2102A/2102AG(one per channel) FREE DOWNLOAD
- GTP-200B-4: 200MHz(10:1/1:1)Switchable passive probe for MDO-2202A/2202AG(one per channel)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- GW INSTEK 굿윌인스텍 MDO-2000E 디지털 혼합신호 오실로스코프 시리즈 – 굿맨시스템 (가격문의)
- 굿윌인스텍 GW INSTEK MDO-2072EC 디지털 혼합신호 오실로스코프 (가격문의)
- GW INSTEK MDO-2072ES 디지털 혼합신호 오실로스코프(70MHz) ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
GW Instek MDO-2000A는 MDO-2000E의 상급 버전으로 대역폭이 300MHz까지 확장(300MHz, 200MHz, 100MHz)되고 샘플링 속도 2GSa/s, 메모리 깊이 20M/CH로 향상된 혼합신호 오실로스코프입니다. 오실로스코프와 스펙트럼 분석기 기능을 함께 제공하며, AG 모델에는 이중 채널 25MHz 임의파형 발생기가 내장됩니다. 향상된 샘플링 속도와 메모리로 더 사실적인 신호 무결성을 얻고, 높은 대역폭 선택으로 고주파 측정 요구까지 충족합니다.
이 제품이 속한 분류
오실로스코프772
같은 브랜드 다른 제품
GW INSTEK 전체 제품462
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GW INSTEK 굿윌인스텍 MDO-2000A 디지털 혼합신호 오실로스코프 시리즈
GOOD WILL INSTEK
MDO-2000A・MDO-2000AG — 300/200/100M Hz Mixed-Domain Oscilloscope Series
• MDO-2000A Series
MDO-2102A ・ MDO-2202A ・ MDO-2302A
• MDO-2000AG Series
MDO-2102AG ・ MDO-2202AG ・ MDO-2302AG
특징
- 300/200/100MHz 대역폭 선택 ; 2채널
- 실시간 샘플링 속도 : 최대 2GSa/s
- 채널당 20M 메모리 깊이 및 OVO 파형 디스플레이 기술
- 파형 업데이트 속도 : 최대 120,000wfms/s
- 8인치 WVGA TFT LCD 디스플레이
- 더 높은 주파수 도메인 분해능 측정 제공 : 최대 1M FFT
- 고·저 및 대역 통과 필터 기능
- 29,000개의 분할된 메모리 및 파형 검색 기능
- I2C/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 데이터 로그 기능 : 최대 1000시간 신호 변화 추적 가능
- 네트워크 스토리지 기능
- 마스크 테스트 기능
- MDO-2000AG : 듀얼 채널 25MHz AWG
Features
- 300/200/100MHz bandwidth selections ; 2 channels
- Real time sampling rate is 2GSa/s max.
- Per Channel 20M memory depth and VPO waveform display technology
- Waveform update rate up to 120,000 wfms/s
- 8″ WVGA TFT LCD display
- Maximum 1M FFT provides higher frequency domain resolution measurements
- High ,low and band pass filter functions
- 29,000 segmented memories and waveform search functions
- I2C/UART/CAN/LIN serial bus trigger and decoding function
- Data log function is able to track signal changes up to 1000 hours
- Network storage function
- Mask test function
- MDO-2000AG equips with a dual channel 25MHz AWG
설명
MDO-2000A는 MDO-2000E의 고급 버전입니다. 선택 가능한 대역폭 범위는 300MHz로 업그레이드됩니다. 전체 대역폭 범위에는 300MHz, 200MHz 및 100MHz가 포함됩니다. 샘플링 속도가 최대로 업그레이드되었습니다. 2GSa/s 및 메모리 깊이도 20M/CH로 업그레이드되었습니다. 따라서 오실로스코프의 세 가지 주요 사양이 개선되었습니다. 이 시리즈의 새 모델에는 MDO-2000A 및 MDO-2000AG를 포함한 2개의 채널이 있습니다. 전체 시리즈는 오실로스코프 및 스펙트럼 분석기의 기능을 제공합니다. 또한 MDO-2000AG에는 이중 채널 25MHz 임의 파형 발생기가 있습니다. 차세대 MDO-2000A 시리즈는 사용자가 보다 사실적인 신호 무결성을 얻을 수 있도록 더 나은 샘플링 속도와 메모리 깊이를 제공하며 더 높은 대역폭 선택은 더 높은 주파수의 측정 요구 사항을 충족합니다.
Description
MDO-2000A is an advanced version of MDO-2000E. The selectable bandwidth range is upgraded to 300MHz. The full bandwidth ranges include 300MHz, 200MHz and 100MHz. The sampling rate has upgraded to Max. 2GSa/s and the memory depth has also been upgraded to 20M/CH. Hence, the three major specifications of oscilloscopes have been improved. The new models of the series feature 2 channels including MDO-2000A and MDO-2000AG. The entire series offers the functions of oscilloscope and spectrum analyzer. On top of that, MDO-2000AG features a dual-channel 25MHz arbitrary waveform generator. The new generation MDO-2000A series provides better sampling rate and memory depth for users to obtain more realistic signal integrity, and higher bandwidth selections meet the measurement requirements of higher frequencies.
주문 정보 | |
MDO-2302AG | 300MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2202AG | 200MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2102AG | 100MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2302A | 300MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
MDO-2202A | 200MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
MDO-2102A | 100MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
기본 액세서리 | |
CD-ROM (퀵 스타트 가이드, 사용 설명서, 프로그래밍 설명서) x 1, 전원 코드 x 1 | |
GTL-110 | BNC-BNC 케이블 x 2 (MDO-2000AG 계열) |
GTP-100B-4 | 100MHz(10:1/1:1) 수동 프로브 (100MHz 모델, 채널 당 1개) |
GTP-200B-4 | 200MHz(10:1/1:1) 수동 프로브 (200MHz 모델, 채널 당 1개) |
GTP-300B-4 | 300MHz(10:1/1:1) 수동 프로브 (300MHz 모델, 채널 당 1개) |
옵션 액세서리 | |
GRA-426 | 랙 어댑터 패널 |
GAK-003 | 50Ω 임피던스 어댑터 |
GSC-008 | 소프트 캐링 케이스 |
GDB-03 | 오실로스코프 교육 & 트레이닝 키트 |
GTL-246 | USB 케이블, USB 2.0, AB 타입, 1200mm |
GCP-020 | 전류 프로브, DC~100kHz, 10A |
GCP-300 | 전류 프로브 DC~300kHz, 200A(10mV/A) & 20A(100mV/A) |
GCP-500 | 전류 프로브, DC~500kHz, 150A(20mV/A) & 15A(200mV/A) |
GCP-1000 | 전류 프로브, DC~1MHz, 70A(50mV/A) & 7A(500mA/A) |
GCP-1030 | 전류 프로브, DC~100MHz, 30Arms |
GCP-530 | 전류 프로브, DC~50MHz, 30Arms |
GCP-206P | GCP-530/1030 용 2CH 전원 공급기 |
GCP-425P | GCP-530/1030 용 4CH 전원 공급기 |
GDP-025 | 고전압 차동 프로브, 25MHz |
GDP-050 | 고전압 차동 프로브, 50MHz |
GDP-100 | 고전압 차동 프로브, 100MHz |
GTP-033A | 수동 프로브, 35MHz, 1:1, BNC(P/M) |
무료 다운로드 | |
PC 소프트웨어 | OpenWave |
드라이버 | USB 드라이버, LabView 드라이버 |
ORDERING INFORMATION | |
MDO-2302AG | 300MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2202AG | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2102AG | 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2302A | 300MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
MDO-2202A | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
MDO-2102A | 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
STANDARD ACCESSORIES | |
CD-ROM (with Quick Start Guide, User Manual, Programming Manual) x 1, Power Cord x 1 | |
GTL-110 | BNC-BNC cable x 2 (only on MDO-2000AG) |
GTP-100B-4 | 100MHz(10:1/1:1)Switchable passive probe for MDO-2102A/2102AG(one per channel) |
GTP-200B-4 | 200MHz(10:1/1:1)Switchable passive probe for MDO-2202A/2202AG(one per channel) |
GTP-300B-4 | 300MHz(10:1/1:1)Switchable passive probe for MDO-2302A/2302AG(one per channel) |
OPTIONAL ACCESSORIES | |
GRA-426 | Rack Adapter Panel |
GAK-003 | 50 Impedance Adapter |
GSC-008 | Soft Carrying Case |
GDB-03 | Oscilloscope Education & Training Kit |
GTL-246 | USB Cable, USB 2.0, A-B Type, 1200mm |
GCP-020 | Current Probe, 40Hz~40kHz, 240A, Current Probe |
GCP-300 | 300kHz/200A Current probe |
GCP-500 | 500kHz/150A Current probe |
GCP-1000 | 1MHz/7A Current probe |
GCP-1030 | 100MHz/30A Current probe |
GCP-530 | 50MHz/30A Current probe |
GCP-206P | Power supply for current probe (2 input channel) |
GCP-425P | Current Probe - Power Supply, 4 Channel Power Supply for GCP-530/1030 |
GDP-025 | Differential Probe, 25M High Voltage Differntial Probe |
GDP-050 | Differential Probe, 50M High Voltage Differntial Probe |
GDP-100 | Differential Probe, 100M High Voltage Differntial Probe |
GTP-033A | Oscilloscope Probe, 35MHz 1:1 Passive Probe |
FREE DOWNLOAD | |
PC Software | OpenWave software |
Driver | USB driver ; LabView driver |
■ 제품 사양 (Specifications)
GW INSTEK MDO-2000A 제품 데이터시트의 핵심 사양입니다.
- SENSITIVITY Bandwidth DC~100MHz(-3dB) DC~200MHz(-3dB) DC~300MHz(-3dB)
- Bandwidth Limit 20MHz 20M/100MHz 20M/100M200MHz
- Vertical Resolution 8 bits : 1mV ~ 10V/div
- Input Impedance 1MΩ// 16pF approx.
- Maximum InputVoltage 300Vrms , CAT I
- Trigger Holdoff Range 4ns ~ 10s
- EXT TRIGGER Range ±15V
- Input Impedance 1MΩ±3%, ~16pF
- Waveform Display Dots, Vectors, Variable persistence(16ms~4s), Infinite persistence
- Go/NoGo BNC 5V Max/10mA TTL open collector output
- SPECTRUM Frequency Range DC~1GHz(Max.) (Max.bandwidth ~1GHz uncalibrated)
- SPECIFICATIONS Resolution Bandwidth 1Hz ~ 1MHz(Max.)
- (MDO-2000AG only) Vertical Resolution 14 bits
- Max. Frequency 25 MHz
- Output Range 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50Ω
- Output Resolution 1mV
- Output Accuracy 2% (1 kHz)
- Offset Range ±2.5 V, HighZ;±1.25 V, 50Ω
- Offset Resolution 1mV
- Sine Frequency Range : 100mHz~25MHz ; Flatness : ±0.5 dB ; Harmonic Distortion : -40 dBc ; Stray (Non-harmonic) : -40 dBc ;
- Square/Pulse Frequency Range : 100mHz~15MHz ; Rise/Fall time : <15ns ; Overshoot : <3% ; Duty cycle Square : 50% & Pulse : 0.4%~99.6% ;
- Ramp Frequency Range :100mHz~1MHz ; Linearity : 1% ; Symmetry : 0~100%
- FREQUENCY Dynamic Range >80dB(typical)
- RESPONSE Input and Output Sources Channel1or2
- ANALYSIS Frequency Range 20Hzto25MHz
- MISCELLANEOUS Line Voltage Range AC 100V ~ 240V, 50Hz ~ 60Hz, auto selection
- Operation Environment Temperature: 0°Cto 50°C. Relative Humidity:≤80% at 40°C or below;≤45%, 41°C~ 50°C
- Dimensions & Weight 384(W)X 208(H)x 127.3(D)mm, Approx. 3kg
- GTP-100B-4: 100MHz(10:1/1:1)Switchable passive probe for MDO-2102A/2102AG(one per channel) FREE DOWNLOAD
- GTP-200B-4: 200MHz(10:1/1:1)Switchable passive probe for MDO-2202A/2202AG(one per channel)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- GW INSTEK 굿윌인스텍 MDO-2000E 디지털 혼합신호 오실로스코프 시리즈 – 굿맨시스템 (가격문의)
- 굿윌인스텍 GW INSTEK MDO-2072EC 디지털 혼합신호 오실로스코프 (가격문의)
- GW INSTEK MDO-2072ES 디지털 혼합신호 오실로스코프(70MHz) ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.

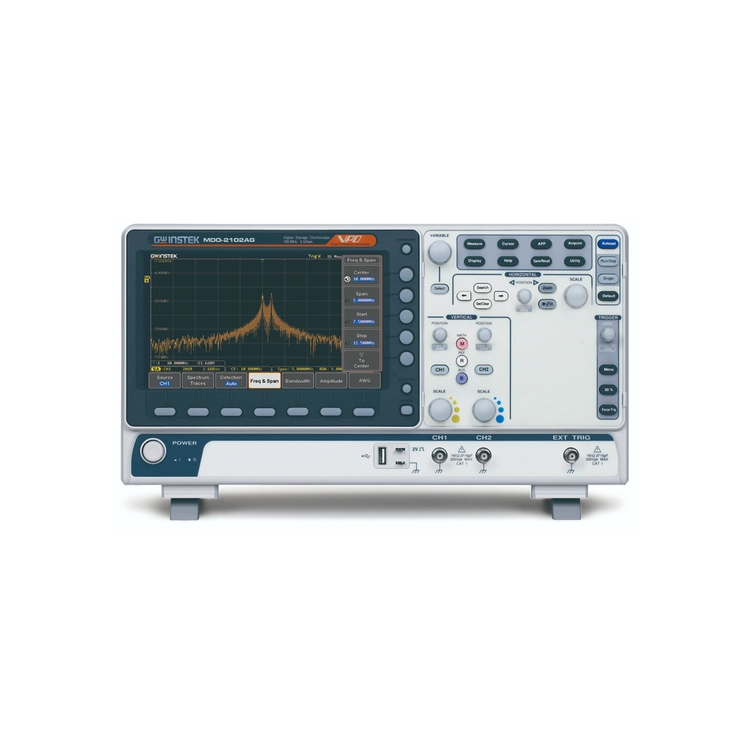

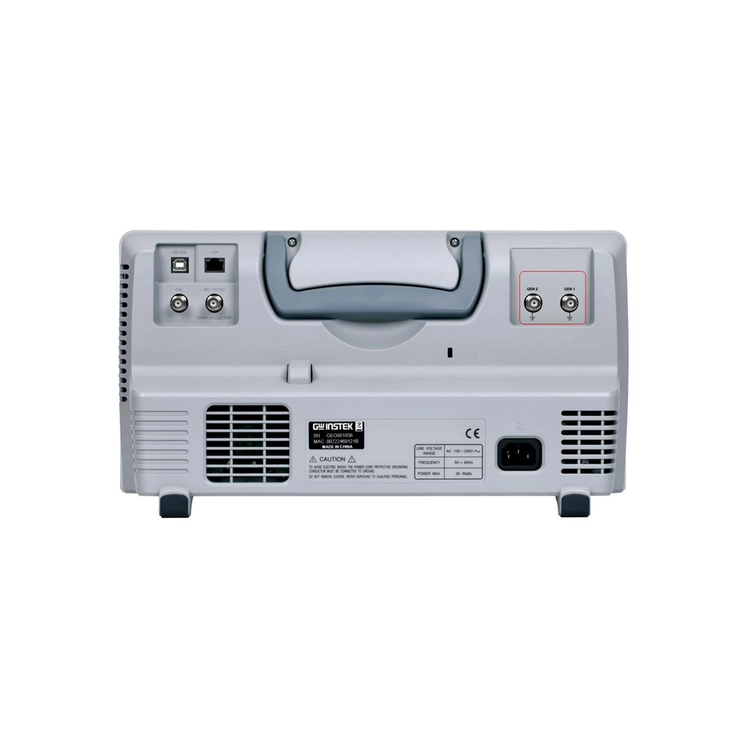

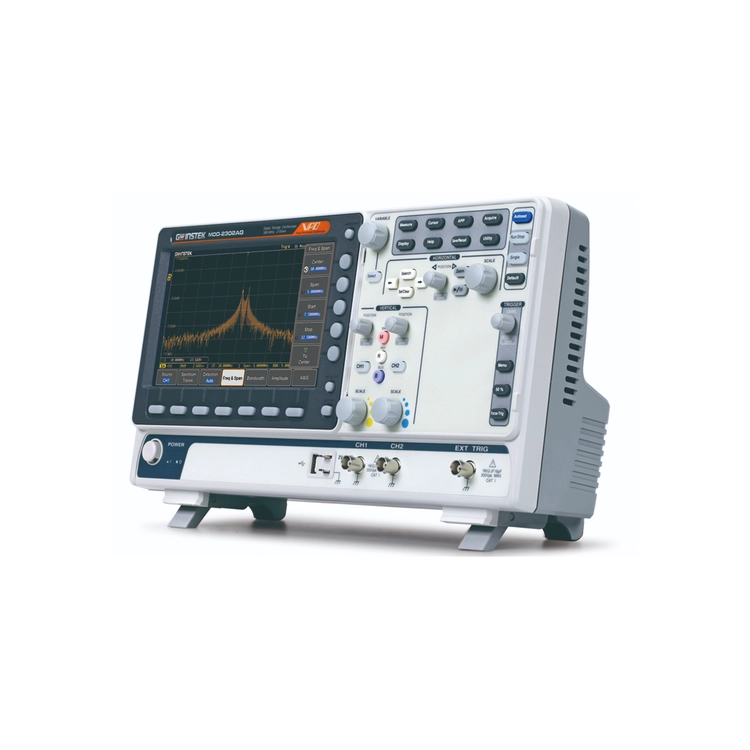

GW Instek MDO-2000A는 MDO-2000E의 상급 버전으로 대역폭이 300MHz까지 확장(300MHz, 200MHz, 100MHz)되고 샘플링 속도 2GSa/s, 메모리 깊이 20M/CH로 향상된 혼합신호 오실로스코프입니다. 오실로스코프와 스펙트럼 분석기 기능을 함께 제공하며, AG 모델에는 이중 채널 25MHz 임의파형 발생기가 내장됩니다. 향상된 샘플링 속도와 메모리로 더 사실적인 신호 무결성을 얻고, 높은 대역폭 선택으로 고주파 측정 요구까지 충족합니다.
이 제품이 속한 분류
오실로스코프772
같은 브랜드 다른 제품
GW INSTEK 전체 제품462
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
