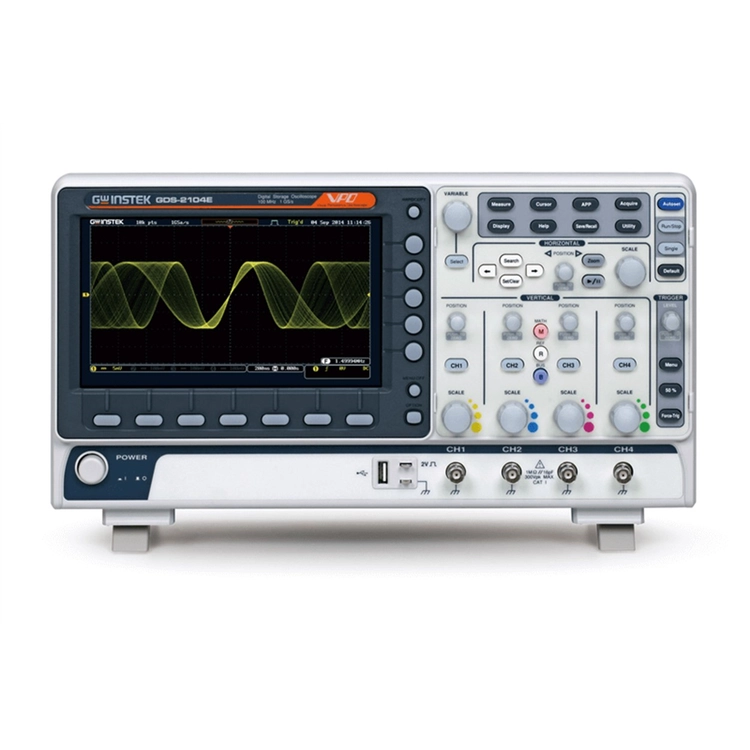

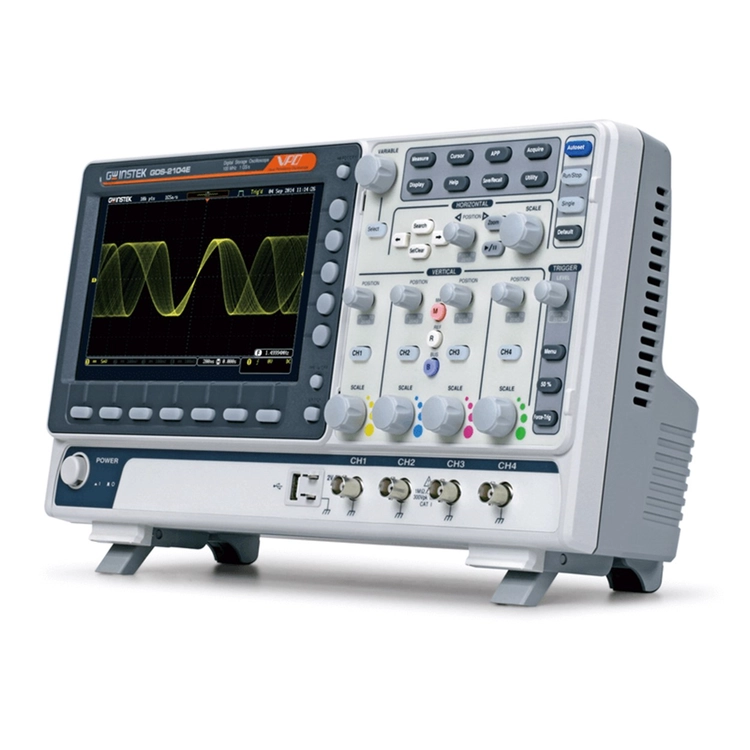

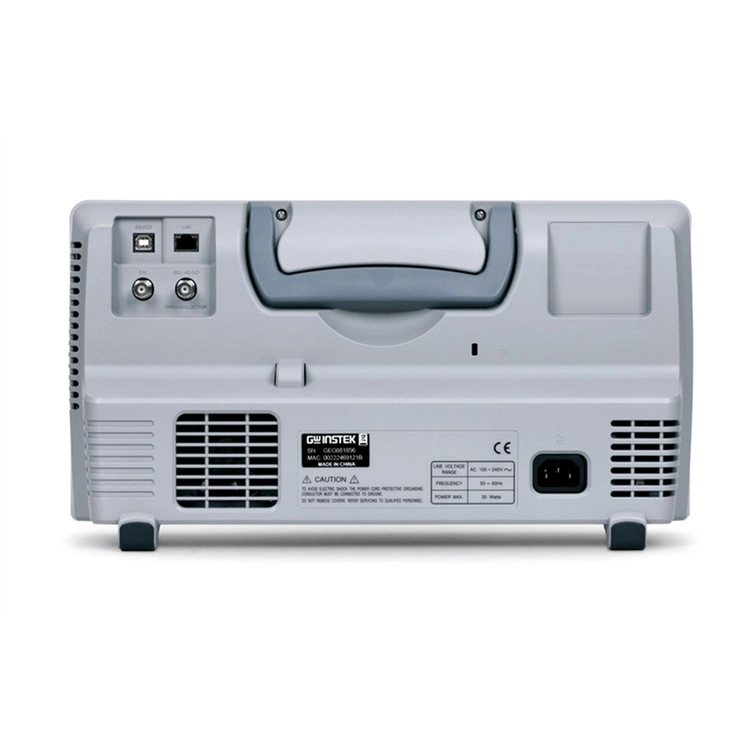

GW INSTEK 굿윌 인스텍 굿윌인스텍 GDS-2000E 디지털 오실로스코프 시리즈
가격문의(상세정보 참조)
GW INSTEK 굿윌인스텍 GDS-2000E 디지털 오실로스코프 시리즈
GDS-2000E 디지털 오실로스코프는 200MHz, 100MH 및 70MHz의 대역폭을 선택할 수 있습니다. 2채널 모델은 각 채널에 대해 1GSa/s의 실시간 샘플링 속도를 제공합니다. 4채널 모델은 1GSa/s의 최대 실시간 샘플링 속도를 제공합니다. 8인치 800*480 TFT LCD 디스플레이와 최소 1mV/div 수직 범위를 통해 GDS-2000E 시리즈는 복잡한 미약한 신호를 측정하고 측정 결과를 명확하게 표시할 수 있습니다.
메모리 깊이와 관련하여 GDS-2000E 시리즈 디지털 오실로스코프는 사용자가 파형을 완전히 검색하고 분석할 수 있도록 10M 길이의 메모리를 제공합니다. 사용자는 애플리케이션 요구 사항에 따라 1K, 10K, 100K, 1M 또는 10M 메모리 깊이를 선택할 수 있습니다. 높은 샘플링 속도와 함께 배치된 짧은 메모리 깊이는 사용자가 빠르게 변화하는 파형을 관찰할 수 있도록 하는 반면에 긴 메모리 깊이는 지속적으로 변화하는 파형을 목표로 합니다. GDS-2000E 시리즈는 파형 검색 및 세그먼트 메모리 기능을 갖추고 있어 10M 롱 메모리의 유연한 적용을 확장합니다. 분할된 메모리는 사용자가 필요한 모든 파형을 신속하게 검색할 수 있도록 중요하지 않은 파형을 건너뛸 수 있도록 최대 29,000개 섹션으로 나눌 수 있습니다. 이 기능을 사용하면 보다 의미 있는 파형을 저장할 수 있고 대상 파형을 빠르게 표시할 수 있습니다. 파형 검색 기능을 사용하면 필요한 트리거 조건에 따라 원하는 파형을 빠르게 검색할 수 있습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
GDS-2000E — 200M/100M/70MHz Digital Storage Oscilloscope Series
GW INSTEK 굿윌인스텍 GDS-2000E 디지털 오실로스코프 시리즈
• GDS-2000E Series
GDS-2072E ・ GDS-2074E ・ GDS-2102E ・ GDS-2104E ・ GDS-2202E ・ GDS-2204E
특징
- 200/100/70MHz 대역폭 선택; 2 또는 4 채널
- 각 채널에 대한 1GSa/s 실시간 샘플링 속도(2ch 모델) ; 1GSa/s 최대 실시간 샘플링 속도(4ch 모델)
- 채널당 10M 메모리 깊이 및 OVO 파형 디스플레이 기술
- 120,000wfm/s의 파형 업데이트 속도
- 8인치 WVGA TFT LCD 디스플레이
- 더 높은 주파수 도메인 분해능 측정을 제공하는 최대 1M 포인트의 FFT
- 고역 및 저역 통과 디지털 필터 기능
- 분할 메모리 및 파형 검색 기능의 29,000 섹션
- I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 데이터 로그 기능은 최대 100시간 동안 신호 변경 사항을 추적합니다.
- 원격 인터넷 저장 기능 제공
Features
- 200/100/70MHz Bandwidth Selection; 2 or 4 Channels
- 1GSa/s Real-Time Sampling Rate for Each Channel (2ch model) ; 1GSa/s Maximum Real-Time Sampling Rate (4ch model)
- Per Channel 10M Memory depth and VPO Waveform Display Technology
- Waveform Update Rate of 120,000 wfm/s
- 8″ WVGA TFT LCD Display
- FFT with Maximum 1M points to Provide Higher Frequency Domain Resolution Measurement/span>
- High and Low Pass Digital Filter Functions
- 29,000 Sections of Segmented Memory and Waveform Search Functions
- I2C/SPI/UART/CAN/LIN Serial Bus Trigger and Decoding Function
- Data Log Function Tracks Signal Changes Up To 100 hours
- Provide Remote Internet Storage Function
설명
GDS-2000E 디지털 오실로스코프는 200MHz, 100MH 및 70MHz의 대역폭을 선택할 수 있습니다. 2채널 모델은 각 채널에 대해 1GSa/s의 실시간 샘플링 속도를 제공합니다. 4채널 모델은 1GSa/s의 최대 실시간 샘플링 속도를 제공합니다. 8인치 800*480 TFT LCD 디스플레이와 최소 1mV/div 수직 범위를 통해 GDS-2000E 시리즈는 복잡한 미약한 신호를 측정하고 측정 결과를 명확하게 표시할 수 있습니다.
메모리 깊이와 관련하여 GDS-2000E 시리즈 디지털 오실로스코프는 사용자가 파형을 완전히 검색하고 분석할 수 있도록 10M 길이의 메모리를 제공합니다. 사용자는 애플리케이션 요구 사항에 따라 1K, 10K, 100K, 1M 또는 10M 메모리 깊이를 선택할 수 있습니다. 높은 샘플링 속도와 함께 배치된 짧은 메모리 깊이는 사용자가 빠르게 변화하는 파형을 관찰할 수 있도록 하는 반면에 긴 메모리 깊이는 지속적으로 변화하는 파형을 목표로 합니다. GDS-2000E 시리즈는 파형 검색 및 세그먼트 메모리 기능을 갖추고 있어 10M 롱 메모리의 유연한 적용을 확장합니다. 분할된 메모리는 사용자가 필요한 모든 파형을 신속하게 검색할 수 있도록 중요하지 않은 파형을 건너뛸 수 있도록 최대 29,000개 섹션으로 나눌 수 있습니다. 이 기능을 사용하면 보다 의미 있는 파형을 저장할 수 있고 대상 파형을 빠르게 표시할 수 있습니다. 파형 검색 기능을 사용하면 필요한 트리거 조건에 따라 원하는 파형을 빠르게 검색할 수 있습니다.
Description
The GDS-2000E digital oscilloscope features bandwidth selections of 200MHz, 100MH, and 70MHz. Two-channel model provides 1GSa/s real-time sampling rate for each channel; four-channel model provides 1GSa/s maximum real-time sampling rate. The 8-inch 800*480 TFT LCD display and the minimum 1mV/div vertical range allow the GDS-2000E series to measure complex feeble signals and clearly display measurement results.
With respect to the memory depth, the GDS-2000E series digital oscilloscope provides 10M long memory for users to completely retrieve and analyze waveforms. Users, based upon the application requirements, can select 1K, 10K, 100K, 1M or 10M memory depth. Short memory depth collocating with the high sampling rate allows users to observe fast-changing waveforms and, on the other hand, long memory depth aims for continuously changing waveforms. The GDS-2000E series is equipped with waveform search and segmented memory functions to expand the flexible applications of 10M long memory. The segmented memory can be divided the maximum into 29,000 sections for users to bypass any unimportant waveforms so as to swiftly search all required waveforms. With the function, more meaningful waveforms can be saved and target waveforms can be displayed rapidly. With the waveform search function, users can rapidly search desired waveforms according to the required trigger conditions.
주문 정보 | |
GDS-2072E | 70MHz, 2CH, 1GSa/s, 10Mpts |
GDS-2074E | 70MHz, 4CH, 1GSa/s, 10Mpts |
GDS-2102E | 100MHz, 2CH, 1GSa/s, 10Mpts |
GDS-2104E | 100MHz, 4CH, 1GSa/s, 10Mpts |
GDS-2202E | 200MHz, 2CH, 1GSa/s, 10Mpts |
GDS-2204E | 200MHz, 4CH, 1GSa/s, 10Mpts |
기본 액세서리 | |
CD(사용 설명서) x 1, 전원 코드 x 1 | |
GTP-070B-4 | 70MHz(10:1/1:1) 수동 프로브, GDS-2072E/GDS-2074E (채널 당 1개) |
GTP-100B-4 | 100MHz(10:1/1:1) 수동 프로브, GDS-2102E/GDS-2104E (채널 당 1개) |
GTP-200B-4 | 200MHz(10:1/1:1) 수동 프로브, GDS-2202E/GDS-2204E (채널 당 1개) |
옵션 액세서리 | |
GRA-426 | 랙 어댑터 패널 |
GAK-003 | 50Ω 임피던스 어댑터 |
GSC-008 | 소프트 캐링 케이스 |
GTL-110 | 테스트 리드, BNC-BNC 헤드 |
GDB-03 | 오실로스코프 교육 & 트레이닝 키트 |
GCP-020 | 전류 프로브, DC~100kHz, 10A |
GCP-300 | 전류 프로브 DC~300kHz |
GCP-500 | 전류 프로브, DC~500kHz |
GCP-1000 | 전류 프로브, DC~1MHz |
GCP-1030 | 전류 프로브, DC~100MHz, 30Arms |
GCP-530 | 전류 프로브, DC~50MHz, 30Arms |
GCP-206P | GCP-530/1030 용 2CH 전원 공급기 |
GCP-245P | GCP-530/1030 용 4CH 전원 공급기 |
GDP-025 | 고전압 차동 프로브, 25MHz |
GDP-050 | 고전압 차동 프로브, 50MHz |
GDP-100 | 고전압 차동 프로브, 100MHz |
GTP-033A | 수동 프로브, 35MHz, 1:1, BNC(P/M) |
무료 다운로드 | |
PC 소프트웨어 | OpenWave |
드라이버 | USB 드라이버, LabView 드라이버 |
ORDERING INFORMATION | |
GDS-2072E | 70MHz, 2-Channel, Digital Storage Oscilloscope |
GDS-2074E | 70MHz, 4-Channel, Digital Storage Oscilloscope |
GDS-2102E | 100MHz, 2-Channel, Digital Storage Oscilloscope |
GDS-2104E | 100MHz, 4-Channel, Digital Storage Oscilloscope |
GDS-2202E | 200MHz, 2-Channel, Digital Storage Oscilloscope |
GDS-2204E | 200MHz, 4-Channel, Digital Storage Oscilloscope |
STANDARD ACCESSORIES | |
CD-ROM (User manual) x 1, Power cord x 1 | |
GTP-070B-4 | 70MHz(10:1/1:1) Switchable passive probe for GDS-2072E/2074E(one per channel) |
GTP-100B-4 | 100MHz(10:1/1:1) Switchable passive probe for GDS-2102E/2104E(one per channel) |
GTP-200B-4 | 200MHz(10:1/1:1) Switchable passive probe for GDS-2202E/2204E(one per channel) |
OPTIONAL ACCESSORIES | |
GRA-426 | Rack Adapter Panel |
GAK-003 | 50Ω Impedance Adapter |
GSC-008 | Soft Carrying Case |
GTL-110 | Test Lead, BNC-BNC Heads |
GDB-03 | Oscilloscope Education & Training Kit |
GCP-020 | Current Probe, DC ~ 100KHz, 10A, Current Probe |
GCP-300 | Current Probe, DC ~ 100KHz, 10A, Current Probe |
GCP-500 | 500kHz/150A Current probe |
GCP-1000 | 1MHz/7A Current probe |
GCP-1030 | 100MHz/30A Current probe |
GCP-530 | 50MHz/30A Current probe |
GCP-206P | Power supply for current probe (2 input channel) |
GCP-425P | Power supply for current probe (4 input channel) |
GDP-025 | 25MHz High voltage differential probe |
GDP-050 | 50MHz High voltage differential probe |
GDP-100 | 100MHz High voltage differential probe |
GTP-033A | Oscilloscope Probe, 35MHz 1:1 Passive Probe, BNC(P/M) |
FREE DOWNLOAD | |
PC Software | OpenWave software |
Driver | USB driver ; LabView driver |
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
GW INSTEK GDS-2000E 제품 데이터시트의 핵심 사양입니다.
- 200/100/70MHz Bandwidth
- Per Channel 1GSa/s (2ch Model)
- Standard 10M Memory Depth Per Channel
- 8”800 x 480 TFT LCD Display
- Bandwidth DC~70MHz(-3dB) DC~100MHz(-3dB) DC~200MHz(-3dB)
- Bandwidth Limit 20MHz 20MHz 20M/100MHz
- Vertical Resolution 8 bits : 1mV ~ 10V/div
- Input Impedance 1MΩ// 16pF approx.
- Maximum Input Voltage 300Vrms , CAT I (300Vrms CAT II with GTP-070B-4/100B-4/200B-4, 10 : 1 probe)
- Trigger Holdoff Range 4ns ~ 10s
- EXT TRIGGER Range ±15V
- Input Impedance 1MΩ±3%, ~16pF
- HORIZONTAL Time Base Range 1ns/div ~ 100s/div (1-2-5 increments); ROLL : 100ms/div ~ 100s/div
- Time Base Accuracy ±50 ppm over any 1 ms time interval
- Auto Counter 6 digits, range from 2Hz minimum to the rated bandwidth
- Waveform Display Dots, Vectors, Variable persistence(16ms~10s), Infinite persistence
- Go/NoGo BNC 5V Max/10mA TTL open collector output
- POWER SOURCE Line Voltage Range AC 100V ~ 240V, 48Hz ~ 63Hz, auto selection
- Operation Environment Temperature: 0°C to 50°C. Relative Humidity:≤80%, 40°C or below;≤45%, 41°C ~ 50°C
- DIMENSIONS & WEIGHT 384(W) X 208(H) X 127.3(D)mm, Approx. 2.8 kg
- GDS-2204E 200MHz, 4-Channel,Digital Storage Oscilloscope GRA-426 Rack Adapter Panel GCP-1030Current Probe, DC ~ 100MHz, 30Arms, Current probe
- GDS-2202E 200MHz, 2-Channel,Digital Storage Oscilloscope GAK-003 50 Impedance Adapter GCP-206PCurrent Probe-Power Supply, 2 Channel Power Supply for GCP-530/1030
- GDS-2104E 100MHz, 4-Channel,Digital Storage Oscilloscope GSC-008Soft Carrying Case GCP-245PCurrent Probe-Power Supply, 4 Channel Power Supply for GCP-530/1030
- GDS-2102E 100MHz, 2-Channel,Digital Storage Oscilloscope GTL-246 USB Cable, USB 2.0, A-B Type, 1200mm GCP-530 Current Probe, DC ~ 50MHz, 30Arms, Current Probe
- GDS-2074E 70MHz, 4-Channel,Digital Storage Oscilloscope GCP-005 Current Probe, 40Hz~1kHz, 5A, Current Probe GDP-025 Differential Probe, 25M High Voltage Differntial Probe
- GDS-2072E 70MHz, 2-Channel,Digital Storage Oscilloscope GCP-020 Current Probe, DC~100KHz, 10A, Current ProbeGDP-050 Differential Probe, 50M High Voltage Differntial Probe
- GCP-100 Current Probe, 40Hz~10KHz, 20A, Current ProbeGDP-100 Differential Probe, 100M High Voltage Differntial Probe
- GTP-070B-4:70MHz(10:1/1:1)Switchable passive probe for GDS-2072E/2074E(one per channel) FREE DOWNLOAD
- GTP-100B-4:100MHz(10:1/1:1)Switchable passive probe for GDS-2102E/2104E(one per channel)
- GTP-200B-4:200MHz(10:1/1:1)Switchable passive probe for GDS-2202E/2204E(one per channel) PC Software OpenWave software Driver USB driver ; LabView driver
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
