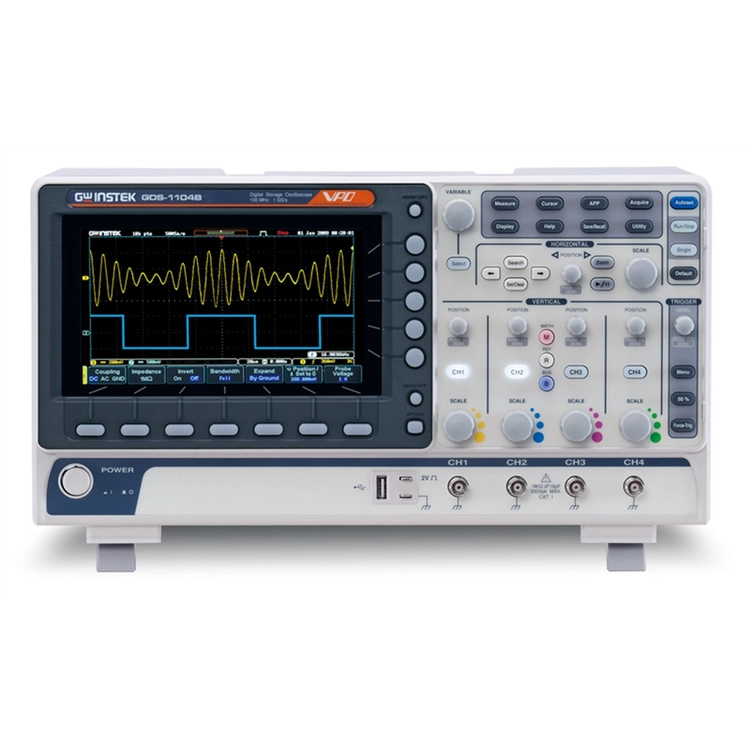

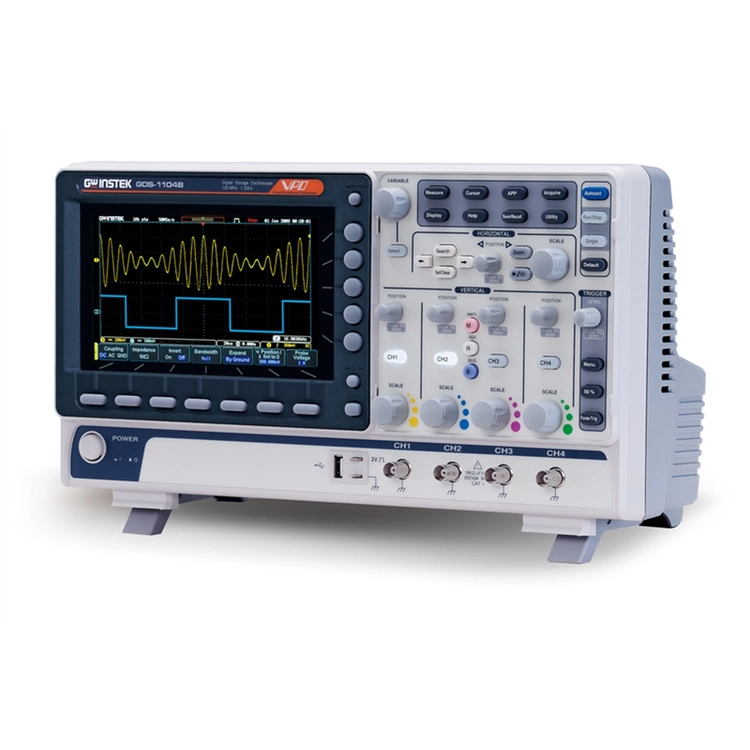

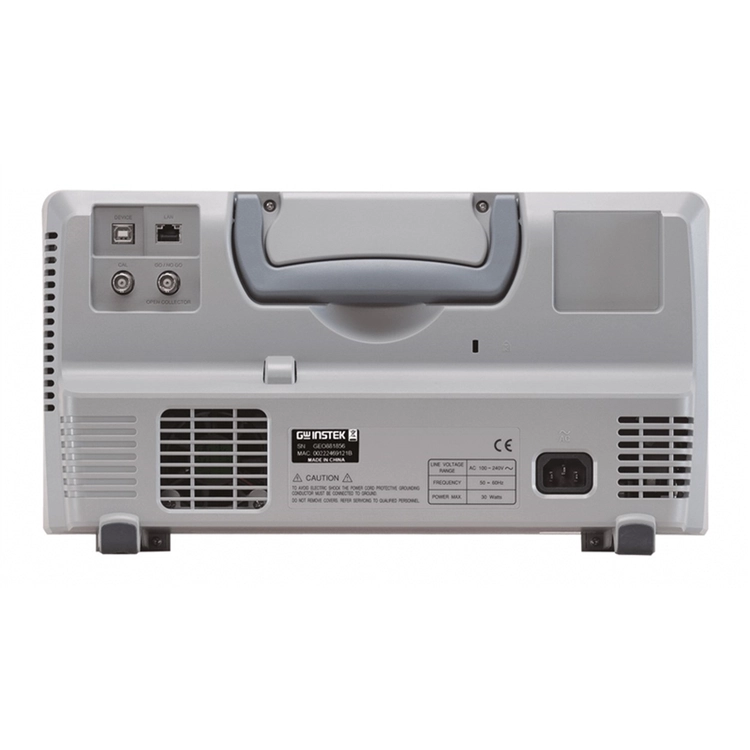

굿윌인스텍 GW INSTEK GDS-1000B 디지털 오실로스코프 시리즈
가격문의(상세정보 참조)
굿윌인스텍 GW INSTEK GDS-1000B 디지털 오실로스코프 시리즈
보급형 가격으로 전문적인 기능 구현
GDS-1000B 시리즈는 200MHz, 100MHz, 70MHz, 50MHz의 4가지 대역폭 선택이 가능하며 4개 또는 2개 채널의 아날로그 신호 입력 단자를 갖추고 있습니다. 각 단일 채널의 최대 샘플링 속도는 1GSa/s이고 메모리 깊이는 채널당 독립적으로 10Mpts입니다. GDS-1000B 시리즈의 파형 업데이트 속도는 50,000wfms/s로 사용자가 상세한 파형 변화를 정확하게 관찰할 수 있습니다. 또한, 7인치 WVGA 컬러 LCD 디스플레이와 256색 그라데이션 디스플레이 기능을 함께 사용하여 투명도와 그라데이션 감각으로 파형을 관찰할 수 있습니다.
수평 시간 스케일 조정 노브 및 트리거 레벨 조정 노브와 관련하여 GW Instek은 엔지니어가 보다 효과적으로 작업할 수 있도록 하는 제로 키 기능과 같은 매우 사려 깊은 디자인을 제공합니다. 수학적 분석 모드의 경우 1Mpts FFT 신호 디스플레이는 둔한 주파수 도메인 신호 분석을 보다 섬세하게 만듭니다.
또한 혁신적인 외관 디자인과 컴팩트한 디자인으로 사용자에게 많은 편의를 제공합니다.
기타 다양하고 매력적인 다기능 작업은 완전한 기술 통합의 개념을 보여줍니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK
GDS-1000B — 200M/100M/70M/50M Hz Digital Storage Oscilloscope
굿윌인스텍 GW INSTEK GDS-1000B 디지털 오실로스코프 시리즈
• GDS-1000B Series
GDS-1054B ・ GDS-1072B ・ GDS-1074B ・ GDS-1102B ・ GDS-1104B ・ GDS-1202B
특징
- 200/100/70MHz 대역폭 선택, 2ch 입력
- 100/70/50MHz 대역폭 선택, 4ch 입력
- 1GSa/s 최대 샘플링 속도
- 각 채널에 대한 최대 10M 메모리 깊이
- 7인치 800 x 480 WVGA LCD 디스플레이
- 파형 성능을 강화하는 256색 그라데이션 표시 기능
- I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 1Mpts FFT 주파수 도메인 신호 디스플레이
- 수평 시간, 수직 전압 및 트리거링을 위한 Zero Key 기능
- 컴팩트하고 혁신적인 외관 디자인
Features
- 200/100/70MHz bandwidth selections, 2ch input
- 100/70/50MHz bandwidth selections, 4ch input
- 1GSa/s maximum sampling rate
- 10M maximum memory depth for each channel
- 7″ 800 x 480 WVGA LCD display
- 256 color gradient display function to strengthen waveform performance
- I2C/SPI/UART/CAN/LIN serial bus trigger and decoding functions
- 1Mpts FFT frequency domain signal display
- Zero Key function for horizontal time, vertical voltage and triggering
- Compact and innovative exterior design
보급형 가격으로 전문적인 기능 구현
GDS-1000B 시리즈는 200MHz, 100MHz, 70MHz, 50MHz의 4가지 대역폭 선택이 가능하며 4개 또는 2개 채널의 아날로그 신호 입력 단자를 갖추고 있습니다. 각 단일 채널의 최대 샘플링 속도는 1GSa/s이고 메모리 깊이는 채널당 독립적으로 10Mpts입니다. GDS-1000B 시리즈의 파형 업데이트 속도는 50,000wfms/s로 사용자가 상세한 파형 변화를 정확하게 관찰할 수 있습니다. 또한, 7인치 WVGA 컬러 LCD 디스플레이와 256색 그라데이션 디스플레이 기능을 함께 사용하여 투명도와 그라데이션 감각으로 파형을 관찰할 수 있습니다.
수평 시간 스케일 조정 노브 및 트리거 레벨 조정 노브와 관련하여 GW Instek은 엔지니어가 보다 효과적으로 작업할 수 있도록 하는 제로 키 기능과 같은 매우 사려 깊은 디자인을 제공합니다. 수학적 분석 모드의 경우 1Mpts FFT 신호 디스플레이는 둔한 주파수 도메인 신호 분석을 보다 섬세하게 만듭니다.
또한 혁신적인 외관 디자인과 컴팩트한 디자인으로 사용자에게 많은 편의를 제공합니다.
기타 다양하고 매력적인 다기능 작업은 완전한 기술 통합의 개념을 보여줍니다.
Realizing Professional Functionalities with an Entry-Level Pricing
The GDS-1000B Series features four bandwidth selections - 200MHz, 100 MHz, 70 MHz, 50MHz and equips with analog signal input terminals by four or two channels. The maximum sampling rate for each single channel is 1GSa/s, and the memory depth is 10Mpts per channel independently. The GDS-1000B Series has a waveform update rate of 50,000wfms/s, which helps users to precisely observe the detailed waveform variation. Additionally, 7” WVGA color LCD display and the 256 color gradient display function together allow waveforms to be observed with the senses of transparency and gradation.
With respect to the horizontal time scale adjustment knob and trigger level adjustment knob, GW Instek provides a very thoughtful design -the zero key function, which allows engineers to work more effectively. For mathematical analysis mode, 1Mpts FFT signal display makes the dull frequency domain signal analysis more delicate.
Moreover, the innovative exterior design and compact design also bring much convenience to users.
Other diversified and charming multi-functional operation demonstrates the concept of complete technology integration.
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
GW INSTEK GDS-1000B 제품 데이터시트의 핵심 사양입니다.
- 200/100/70/50 MHz : 2 Channel models ;
- 100/70/50 MHz : 4 Channel models
- Ethernet 1Mpts FFT Frequency Domain Signal
- 10M memory depth for each channel
- 10M memory depth for each channel,
- Bandwidth DC~50MHz(-3dB) DC~70MHz(-3dB) DC~70MHz(-3dB) DC~100MHz(-3dB) DC~100MHz(-3dB) DC~200MHz(-3dB)
- Bandwidth Limit 20MHz 20MHz 20MHz 20MHz 20MHz 20MHz
- Vertical Sensitivity Resolution 8 bit : 1mV~10V/div
- Input Impedance 1M Ω // 16pF approx.; GDS-1202B : 1M Ω // 14pF approx.
- Maximum Input Voltage 300Vrms, CAT I (300Vrms CAT II with GTP-070B- 4/100B-4, 200B-410:1 probe)
- Offset Position Range 1mV/div : ±1.25V ; 2mV/div ~ 100mV/div : ±2.5V ; 200mV/div ~ 10V/div : ±125V
- Holdoff range 4ns to 10s
- EXTERNAL TRIGGER Range ±15V
- Input Impedance 1MΩ ±3%~16pF
- HORIZONTAL Time base Range 5ns/div ~ 100s/div (1-2-5 increments)
- Timebase Accuracy ±50 ppm over any≥1 ms time interval
- Auto Counter 6 digits, range from 2Hz minimum to the rated bandwidth
- Waveform Display Dots, vectors, variable persistence (16ms~4s), infinite persistence
- Go-NoGo BNC 5V Max/10mA TTL open collector output
- POWERSOURCE AC 100V ~ 240V, 50Hz ~ 60Hz , Auto selection ,Power consumption: 30Watts
- Operation Environment Temperature : 0°C~ 50°C. Relative Humidity≤80% at 40°C or below;≤45% at 41°C~ 50°C
- DIMENSIONS & 380(W)×208(H)×127.3(D)mm,Approx. 2.8kg
- GDS-1202B 200MHz, 2 channels, Digital Storage Oscilloscope GDB-03 Demo Board GCP-425PPowersupplyforcurrent
- GTL-110 Test lead, BNC to BNC heads probe(4inputchannel)
- GDS-1104B 100MHz, 4 channels, Digital Storage Oscilloscope GRA-426 Rack Adapter Panel GDP-025 25MHz High voltage
- GDS-1102B 100MHz, 2 channels, Digital Storage Oscilloscope GAK-003 50 Impedance Adapter differential probe
- GDS-1074B 70MHz, 4 channels, Digital Storage Oscilloscope GSC-008 Soft Carrying Case GDP-050 50MHz High voltage
- GDS-1072B 70MHz, 2 channels, Digital Storage Oscilloscope GCP-020 40kHz/240ACurrent probe differential probe
- User manual CD x 1, Power cord x 1 GCP-206PPowersupplyforcurrentprobe(2inputchannel)
- GTP-100B-4 : 100MHz(10:1/1:1) Switchable passive probe forGDS-1104B, GDS-1102B(one per channel) FREE DOWNLOAD
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- GW INSTEK 굿윌인스텍 GDS-1054B 디지털 오실로스코프 (가격문의)
- 굿윌인스텍 GW INSTEK GDS-1072B 디지털 오실로스코프 (가격문의)
- GW INSTEK 굿윌인스텍 GDS-1074B 디지털 오실로스코프 – 굿맨시스템 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
GW INSTEK GDS-1000B은 디지털 오실로스코프입니다. 수학적 분석 모드의 경우 1Mpts FFT 신호 디스플레이는 둔한 주파수 도메인 신호 분석을 보다 섬세하게 만듭니다.
GDS-1000B 정보 정리
제품 개요
GW INSTEK GDS-1000B은(는) 오실로스코프 항목으로 분류된 제품입니다. 상품 등록명은 “굿윌인스텍 GW INSTEK GDS-1000B 디지털 오실로스코프 시리즈”입니다. 등록 카테고리는 오실로스코프 · 오실로스코프입니다.
기능 요약
상품 원문에 기재된 특징입니다.
- 파형 성능을 강화하는 256색 그라데이션 표시 기능
- I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 수평 시간, 수직 전압 및 트리거링을 위한 Zero Key 기능
- 수평 시간 스케일 조정 노브 및 트리거 레벨 조정 노브와 관련하여 GW Instek은 엔지니어가 보다 효과적으로 작업할 수 있도록 하는 제로 키 기능과 같은 매우 사려 깊은 디자인을 제공합니다. 수학적 분석 모드의 경우 1Mpts FFT 신호 디스플레이는 둔한 주파수 도메인 신호 분석을 보다 섬세하게 만듭니다.
- 기타 다양하고 매력적인 다기능 작업은 완전한 기술 통합의 개념을 보여줍니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 200/100/70MHz 대역폭 선택, 2ch 입력
- 100/70/50MHz 대역폭 선택, 4ch 입력
- 7인치 800 x 480 WVGA LCD 디스플레이
- 200/100/70MHz bandwidth selections, 2ch input
- 100/70/50MHz bandwidth selections, 4ch input
- 7″ 800 x 480 WVGA LCD display
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 묻는 질문
GW INSTEK GDS-1000B 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
GW INSTEK GDS-1000B 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
이 제품이 속한 분류
오실로스코프772
같은 브랜드 다른 제품
GW INSTEK 전체 제품462
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
