GOOD WILL INSTEK

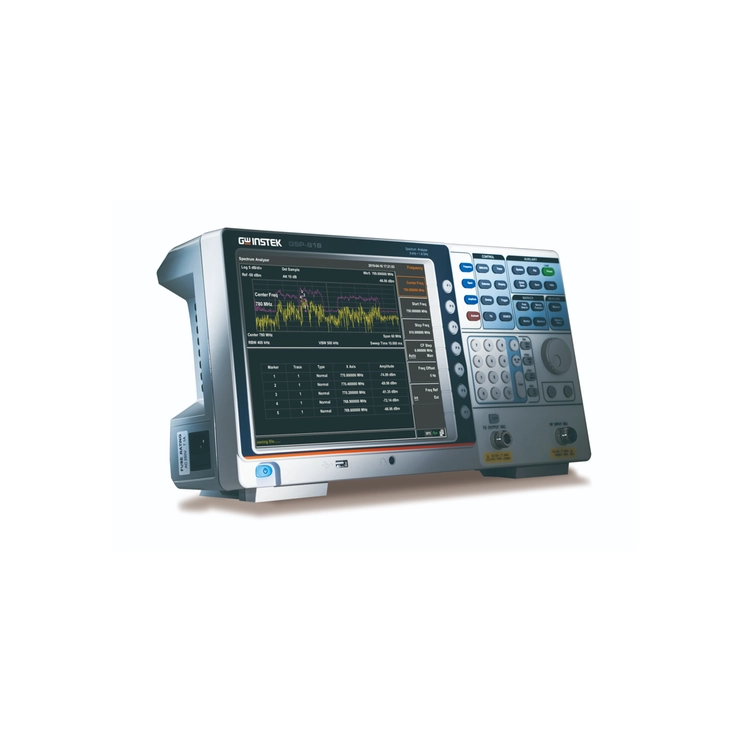

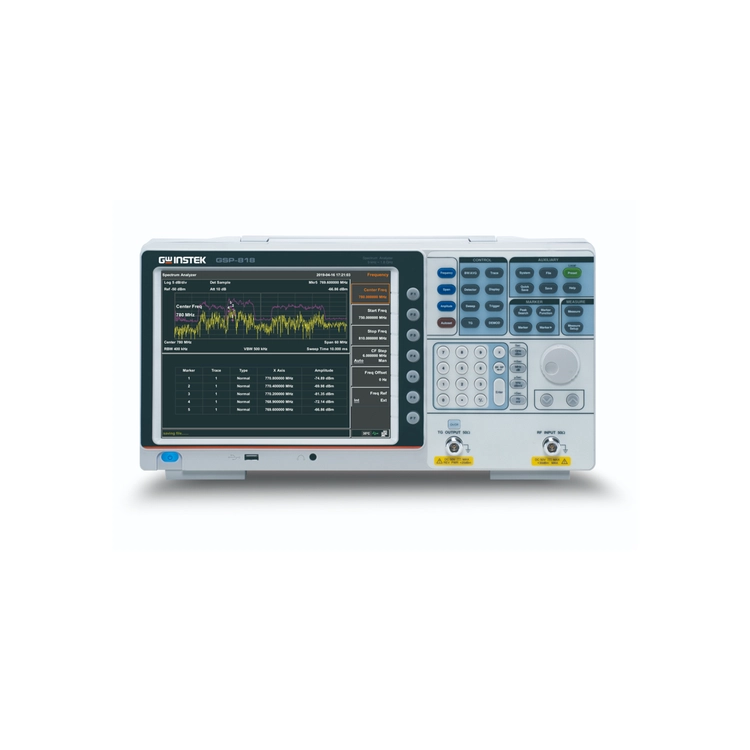

GSP-818 — 1.8G Hz Spectrum Analyzer
GW INSTEK 굿윌인스텍 GSP-818 스펙트럼 분석기
• GSP-818
특징
- 주파수 범위: 9kHz ~ 1.8GHz
- RBW: 1-10단계로 10Hz ~ 3MHz, 10Hz ~ 500kHz
- 감도: -148dBm/Hz 일반 @PreAmp 켜짐
- 내장 AM/FM 복조
- 대역폭 줌 기능
- 측정 기능: ACPR/OCBW/CHPW, NdB 대역폭, 주파수 카운터, 노이즈 마커, 리미트 라인
- 내장형 20dB 프리앰프 표준
- 인터페이스: 랜, USB
- 화면: 10.4" SVGA 출력(800*600)
- 옵션: 추적 생성기, EMI 필터 및 감지기(소프트웨어 키코드를 통해)
Features
- Frequency Range: 9kHz ~ 1.8GHz
- RBW: 10Hz ~ 3MHz, 10Hz ~ 500kHz in 1-10 steps
- Sensitivity: -148dBm/Hz Typical @PreAmp On
- Built-in AM/FM Demodulation
- Bandwidth Zoom function
- Measurement Function: ACPR/OCBW/CHPW, NdB Bandwidth, Freq. Counter, Noise Marker, Limit Line
- Built-in 20dB Preamplifier Standard
- Interface: Lan, USB
- Screen: 10.4" SVGA Output (800*600)
- Options: Tracking Generator, EMI Filter & Detector (via software keycode)
설명
GSP-818은 1.8GHz의 주파수 범위를 지원하고 개발/생산 단계에서 RF 제품에 대한 테스트 요구 사항을 제공하는 새로운 일반 스펙트럼 분석기입니다. GSP-818에는 20dB 증폭기가 내장되어 있으며 10Hz에서 3MHz까지 조정 가능한 분해능 대역폭(RBW) 범위를 제공합니다. 또한 AM/FM 신호 복조 기능과 ACPR/OCBW/CHPW 테스트 기능을 갖추고 있어 일반적인 RF 신호 측정 요구 사항을 충족합니다.
Description
GSP-818 is a new general spectrum analyzer, which supports a frequency range of 1.8 GHz and provides testing requirements for RF products during the development/production phases. GSP-818 has a built-in 20dB amplifier and provides an adjustable range of resolution bandwidth (RBW) from 10Hz to 3MHz. In addition, it has the AM/FM signal demodulation function and the ACPR/OCBW/CHPW test functions to meet the requirements of general RF signal measurement.
■ 제품 사양 (Specifications)
GW INSTEK GSP-818 제품 데이터시트의 핵심 사양입니다.
- Frequency Span Range 9 kHz to 1.8 GHz
- Resolution 1 Hz
- Frequency Span Span Range 0 Hz, 100 Hz to max. frequency of instrument
- Internal Frequency Reference Span Range 10.000000 MHz GSP-818
- Temperature Stability < 2.5ppm (15°C to 35°C)
- Bandwidth Resolution Bandwidth 10Hz to 500kHz (1-10 steps by sequence), 1MHz, 3MHz
- RBW Uncertainty < 5%, typical (RBW≤1 MHz); Dedicated Remote Control PC Software Frequency Range: 9kHz ~ 1.8GHz
- Resolution Filter Shape Factor(60dB:3dB) < 5:1 typical (digital and close to Gaussian shape)
- Video Bandwidth(VBW) 10 Hz to 3 MHz RBW: 10Hz ~ 3MHz, 10Hz ~ 500kHz in
- Amplitude and Level Amplitude Measurement Range DANL to +10 dBm, 100 kHz to 1 MHz, Preamp Off; DANL to +20 dBm, 1 MHz to1.8 GHz, Preamp Off
- Input Attenuation 0 to 40 dB, in 1 dB step
- Max Input DC Current 50 VDC
- Display Average Noise Level Max Continuous Power +30dBm, average continuous power
- 1 MHz ~ 10 MHz -130dBm(Typical) -150dBm(Typical) Measurement Function: ACPR/OCBW/
- 10 MHz ~ 1 GHz -130dBm(Typical) -150dBm(Typical) CHPW, NdB Bandwidth, Freq. Counter,
- Frequency Response Preamp Off(fc≥100kHz) ±0.8 dB:±0.4 dB, Typical Noise Marker, Limit Line
- Uncertainty and Accuracy RBW Switch Uncertainty Reference: 10 kHz RBW at 50 MHZ; Log resolution=±0.2 dB, Lin resolution=±0.01 Nominal Built-in 20dB Preamplifier Standard
- Input Attenuation Uncertainty 20°C~30°C, fc=50 MHz, Preamplifier Off, 10 dB RF attenuation, input signal 0~40 dB ±0.5 dB
- Preamp Off ±0.4 dB, input signal level -20 dBm
- Uncertainty Input signal range 0 dBm to -50 dBm; ±1.5 dB
- Input Related Spurious -30 dBm signal at input mixer, 20°C to 30°C; <-60 dBc
- TRACKING GENERATOR (OPTION 01) signal measurement.
- Tracking Generator Output Frequency Range 100 kHz to 1.8GHz
- Output Power Level Range -30 dBm to 0 dBm
- Output Power Level Resolution 1 dB
- Audio Demodulation Frequency Range 100 kHz to 1.8 GHz view the correlation between display power, frequency and time. The Front
- Counter Resolution 1Hz, 10Hz, 100Hz, 1kHz To achieve clearer signal observation, GSP-818 utilizes a 10.4”large screen

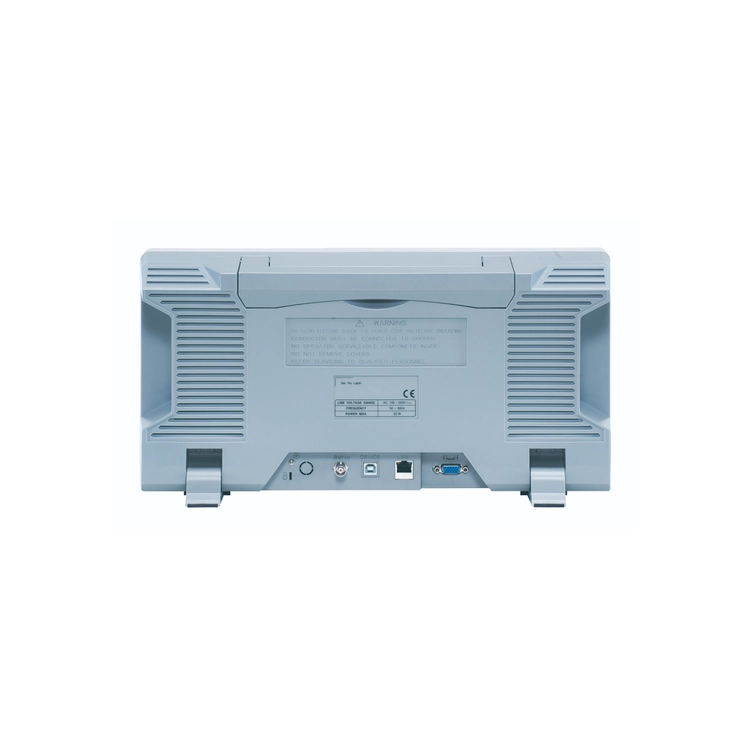

- RF Input Impedance 50Ω,Typical Rear Panel
- Resolution 800*600, 60 Hz
- Storage Temperature -20°C to 70°C
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- GW INSTEK GSP-730 스펙트럼 분석기 ☆ 가격문의
- GW INSTEK GSP-8000 SERIES 스펙트럼 분석기 ☆ 가격문의
- GW INSTEK GSP-8180(TG) 스펙트럼 분석기 ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
GW Instek GSP-818은 GW Instek의 스펙트럼 분석기 제품입니다. GW INSTEK 굿윌 인스텍 굿윌인스텍 GSP-818 스펙트럼 분석기 (가격문의)의 상세 사양서와 재고, 도입 견적은 굿맨시스템으로 문의해 주세요.
GSP-818 정보 정리
핵심 요약
GW INSTEK GSP-818은(는) 광·조도 계측기 항목으로 분류된 제품입니다. 상품 등록명은 “GW INSTEK 굿윌 인스텍 굿윌인스텍 GSP-818 스펙트럼 분석기”입니다. 상품 원문에는 측정 기능: ACPR/OCBW/CHPW, NdB 대역폭, 주파수 카운터, 노이즈 마커, 리미트 라인 내용이 기재되어 있습니다. 등록 카테고리는 조도/광원/스펙트럼 · 휘도/조도/광원/스펙트럼입니다.
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 주파수 범위: 9kHz ~ 1.8GHz
- RBW: 1-10단계로 10Hz ~ 3MHz, 10Hz ~ 500kHz
- 감도: -148dBm/Hz 일반 @PreAmp 켜짐
- 내장형 20dB 프리앰프 표준
- Frequency Range: 9kHz ~ 1.8GHz
- RBW: 10Hz ~ 3MHz, 10Hz ~ 500kHz in 1-10 steps
- Sensitivity: -148dBm/Hz Typical @PreAmp On
- Built-in 20dB Preamplifier Standard
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- Measurement Function: ACPR/OCBW/CHPW, NdB Bandwidth, Freq. Counter, Noise Marker, Limit Line
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 모델 옵션 — 옵션: 추적 생성기, EMI 필터 및 감지기(소프트웨어 키코드를 통해)
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
GW INSTEK GSP-818 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
GW INSTEK GSP-818 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
