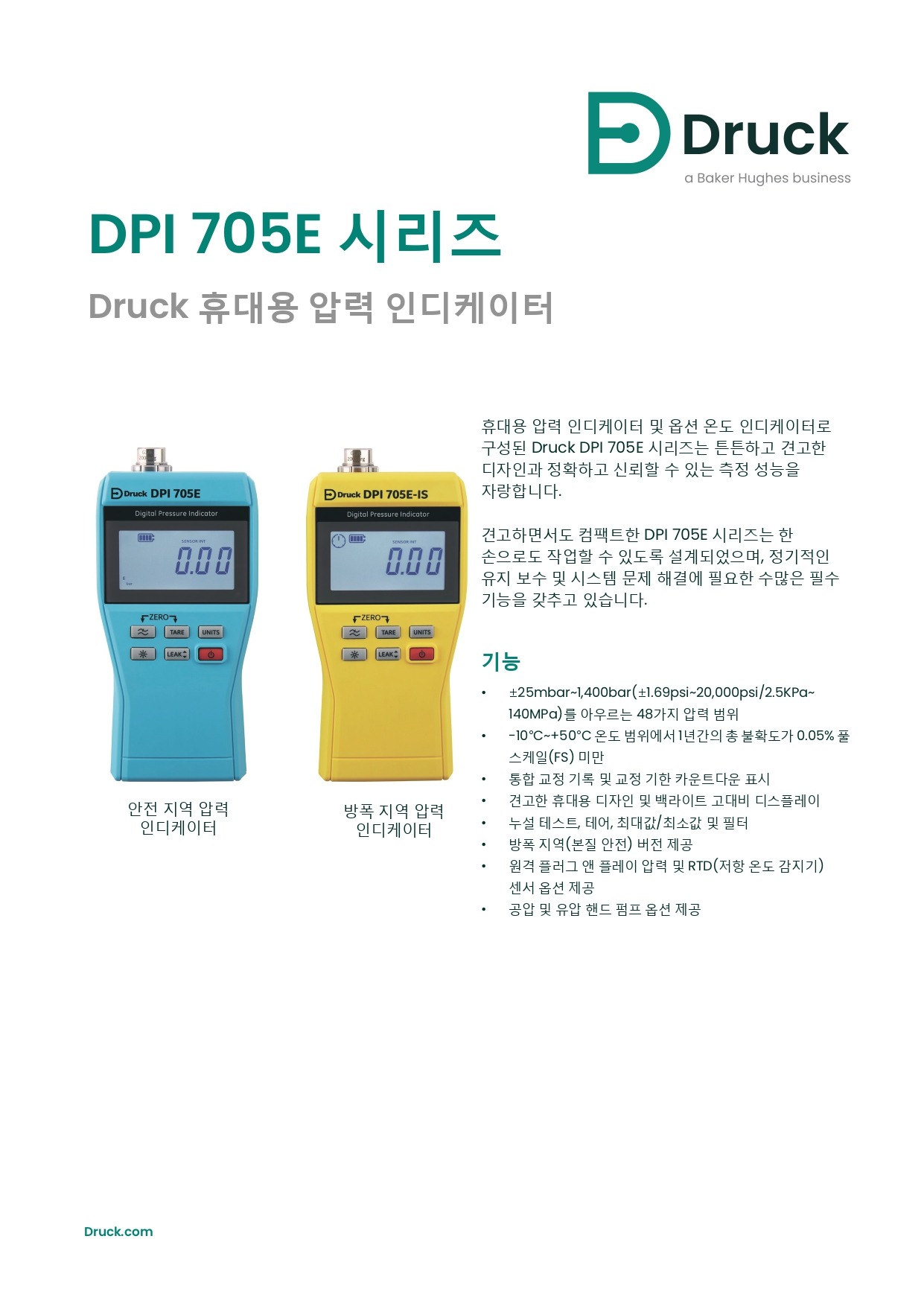

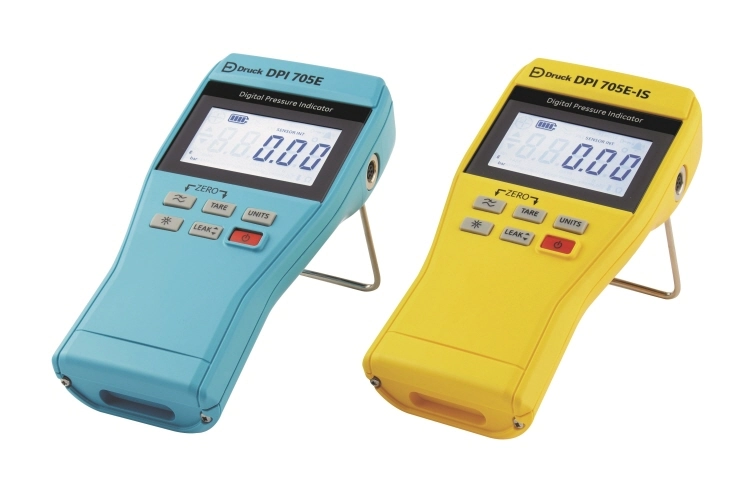

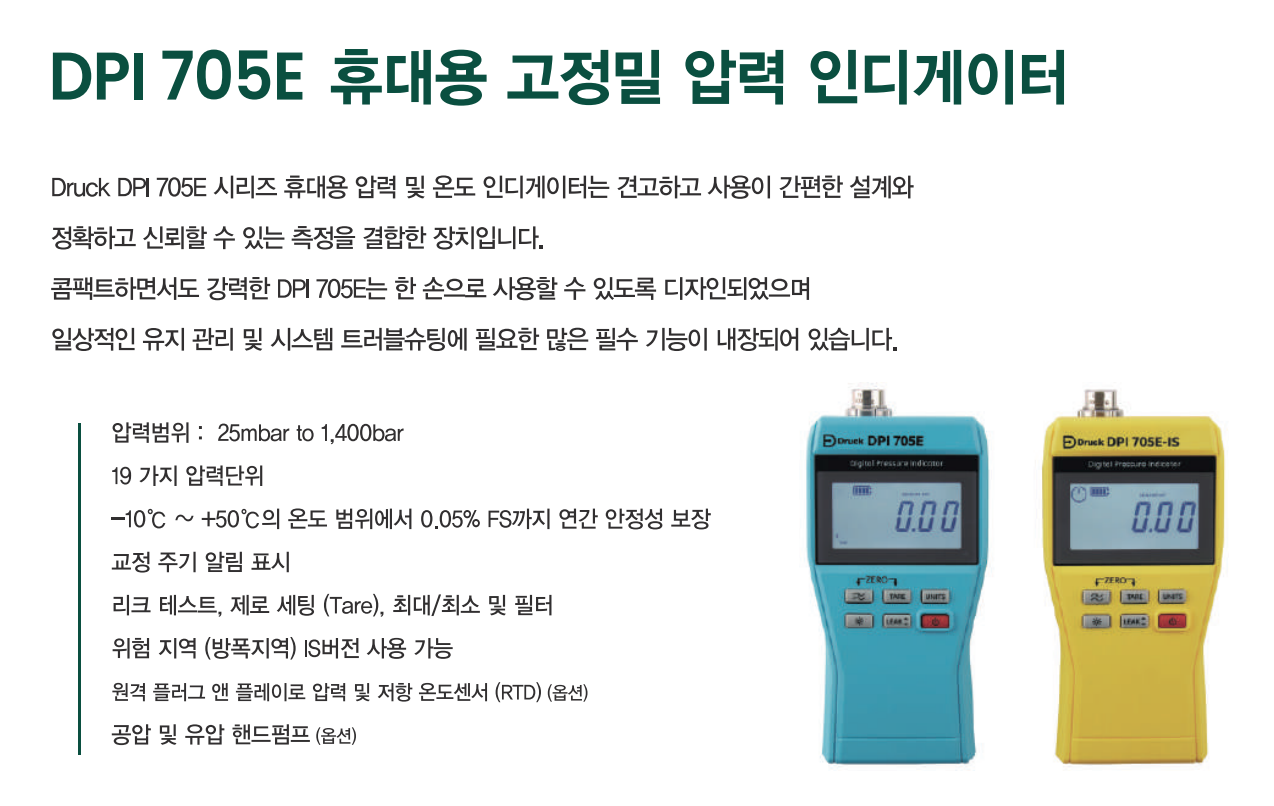

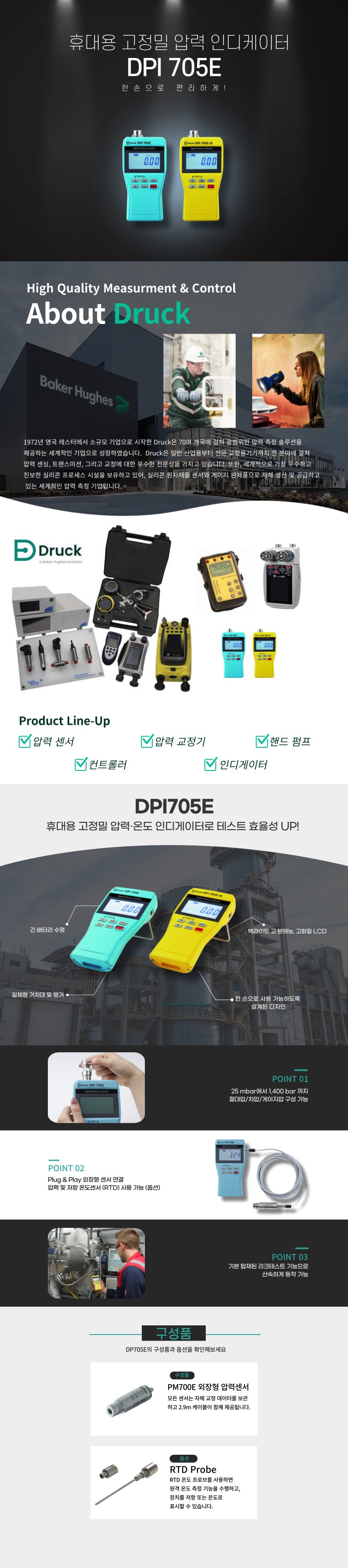

DRUCK 드럭 DPI705e 휴대용 압력인디게이터 (0.1%~0.025%)
메이커 | Druck | ||||
제품명 | DPI705E | ||||
제품설명 | 고정밀 압력 인디케이터 | ||||
주요특징 | - 압력범위 25mbar ~ 1400 bar - 온도범위 : -10℃ ~ 50℃, 정확도 : 0.05 % FS - 절대압/게이지압/차압 구성가능 - 옵션형 원격 플러그 앤 플레이로 저항식 온도센서(RTD) 사용 가능 - 높은 전력 효율로 배터리 1set로 1년 사용가능 | ||||

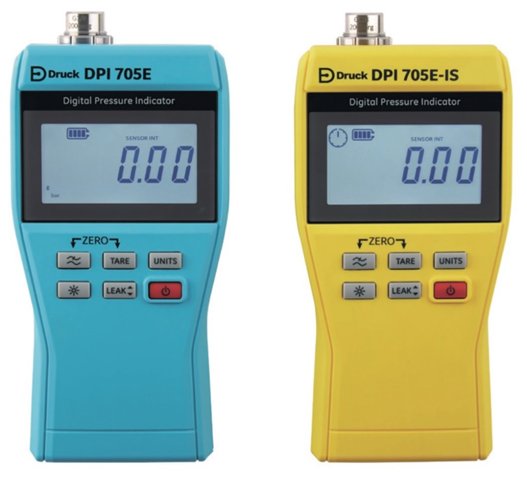

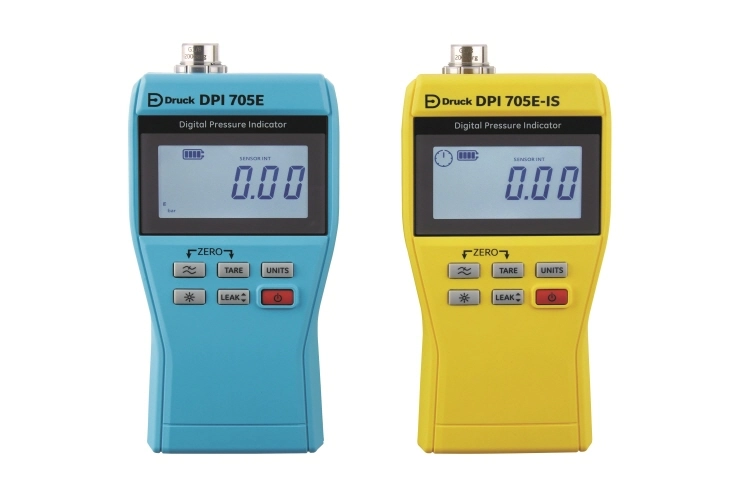

제품소개 | DPI705E Series Handheld Indicators Druck의 휴대용 압력 및 온도(옵션) 인디게이터인 DPI705E는 견고한 설계와 정확하고 신뢰할 수 있는 측정을 결합합니다. 작고 강력한 DPI705E 시리즈는 한 손으로 쉽게 작동하도록 설계되었으며, 일상적인 유지 관리 및 시스템 트러블 슈팅에 필요한 많은 필수 기능을 제공합니다. | ||||
제품특징 | DPI705E Series 고정밀 압력 인디케이터

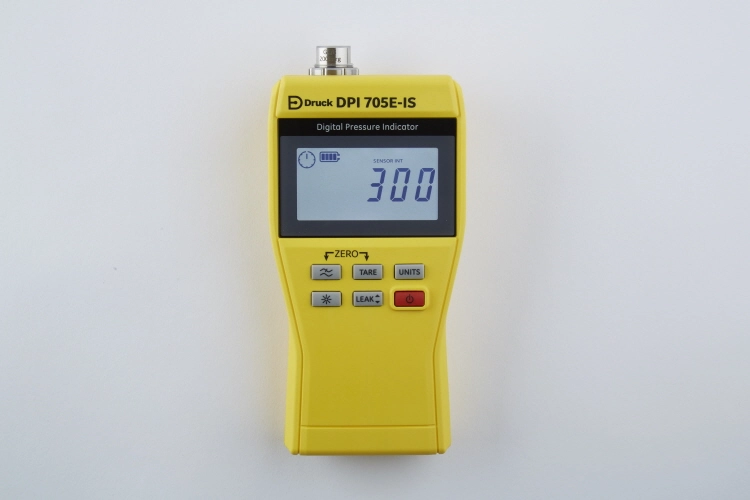

특징 • 25 mbar ~ 1,400 bar까지 48개의 압력 범위 (± 1.69psi ~ 20,000 psi / 2.5 KPa ~ 140 MPa) • -10 °C~+ 50 °C의 온도 범위에서 0.05 % F.S까지 연간 안정성 보장 • 교정 주기 알림 표시 • 백라이트 디스플레이를 갖춘 견고한 휴대용 디자인 • 리크 테스트, 제로 세팅(Tare), 최대/최소 및 필터 • 위험 지역(방폭지역) IS버전 사용 가능 • 옵션으로 외부 플러그센서 & 압력센서 및 저항 온도감지기 (RTD) 센서 • 옵션으로 공압 및 유압 핸드 펌프 사용

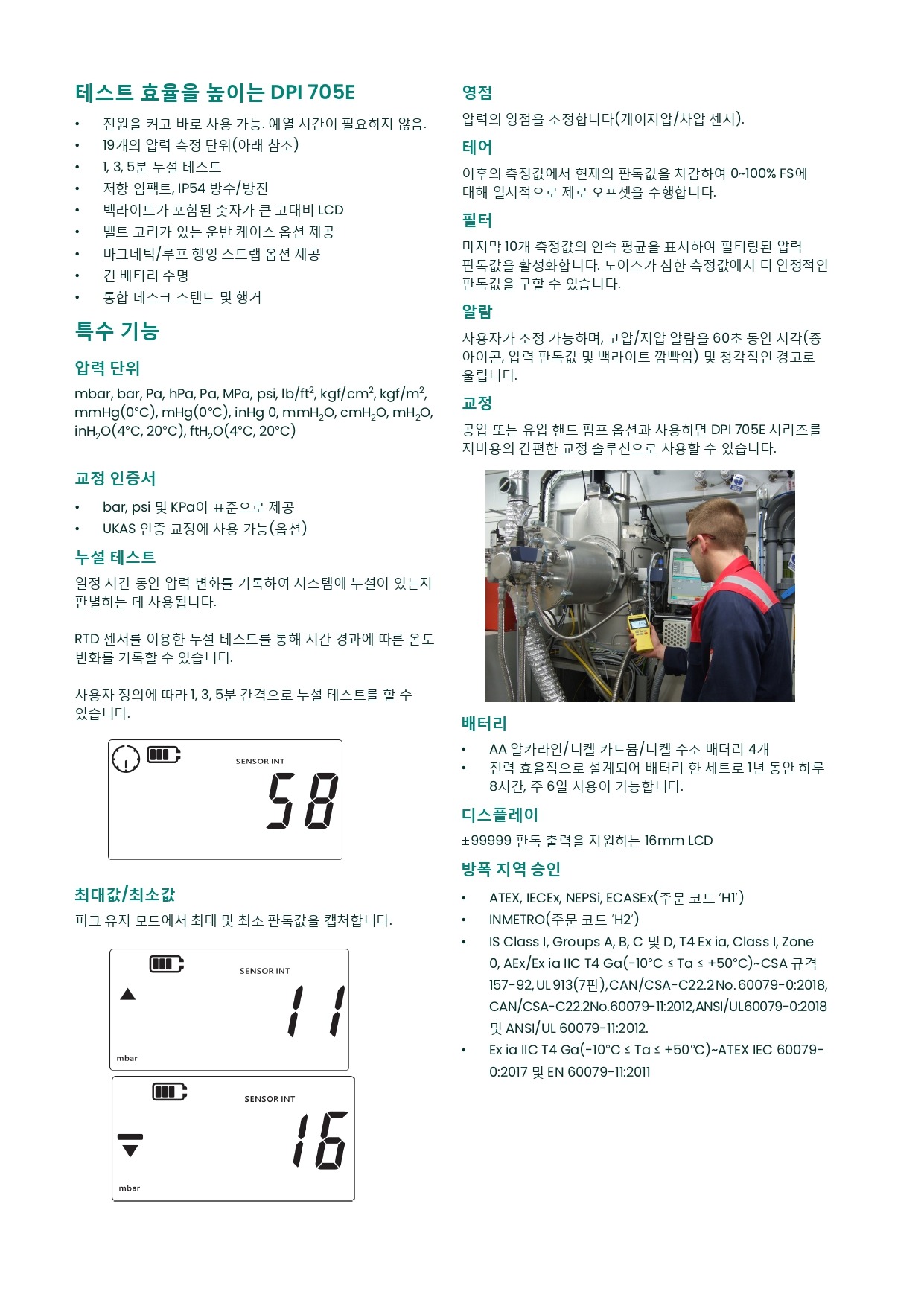

테스트 효율성 향상시키는 DPI 705E • 전원 on 후 바로 사용 가능하며, 예열 시간이 필요하지 않음 • 19개의 압력 단위 • 1, 3, 5분 리크 테스트 • 내부 충격성, IP54 등급 • 백라이트 고 분해능, 고화질 LCD • 벨트 고리가 있는 휴대용 케이스 (옵션) • 자석/루프 타입 스트랩 (옵션) • 긴 배터리 수명 • 일체형 거치대 및 행거 Special 특징 압력 단위 mbar, bar, Pa, hPa, Pa, MPa, psi , lb/ft2 , kgf/cm2 , kgf/m2 , mmHg(0°C), mHg(0°C), inHg 0, mmH2O, cmH2O, mH2O, inH2O (4°C, 20°C), ftH2O (4°C, 20°C) 교정 성적서 • bar, psi 및 kPa와 함께 표준으로 제공 • UKAS 성적서 발행 가능 (옵션) 리크 테스트 시간 경과에 따른 압력 변화를 기록하여 시스템에 리크가 있는지 확인하는데 사용됩니다. 리크 테스트는 RTD 센서와 함께 사용하여 시간에 따른 온도 변화를 기록 할 수도 있습니다. 사용자 지정시간 또는 1, 3, 5분을 기준으로 리크 테스트 진행

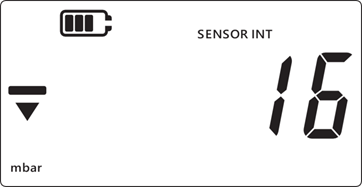

최대 / 최소 피크-홀드 모드 (Peak-hold mode)에서 최대 및 최소 판독 값을 모두 캡처합니다.
영점 제로 셋팅 (게이지/차압 센서) Tare 측정값에서 전류 판독 값을 0 ~ 100 % FS 영점 오프셋 기능. 필터 최근 10개 측정값의 평균을 표시하여 필터링 된 압력 판독 값을 표시합니다. 소음 측정보다 안정적으로 값을 표시합니다. 알람 사용자 조정 가능; 시각적이고 (벨 아이콘, 압력 판독 및 백라이트 플래시) 60초간 경고음이 있는 고압 및 저압 경보 교정 옵션으로 공압식 또는 유압식 핸드 펌프와 함께 사용되는 DPI 705E 시리즈는 간단하고 저렴한 교정 솔루션을 제공합니다.

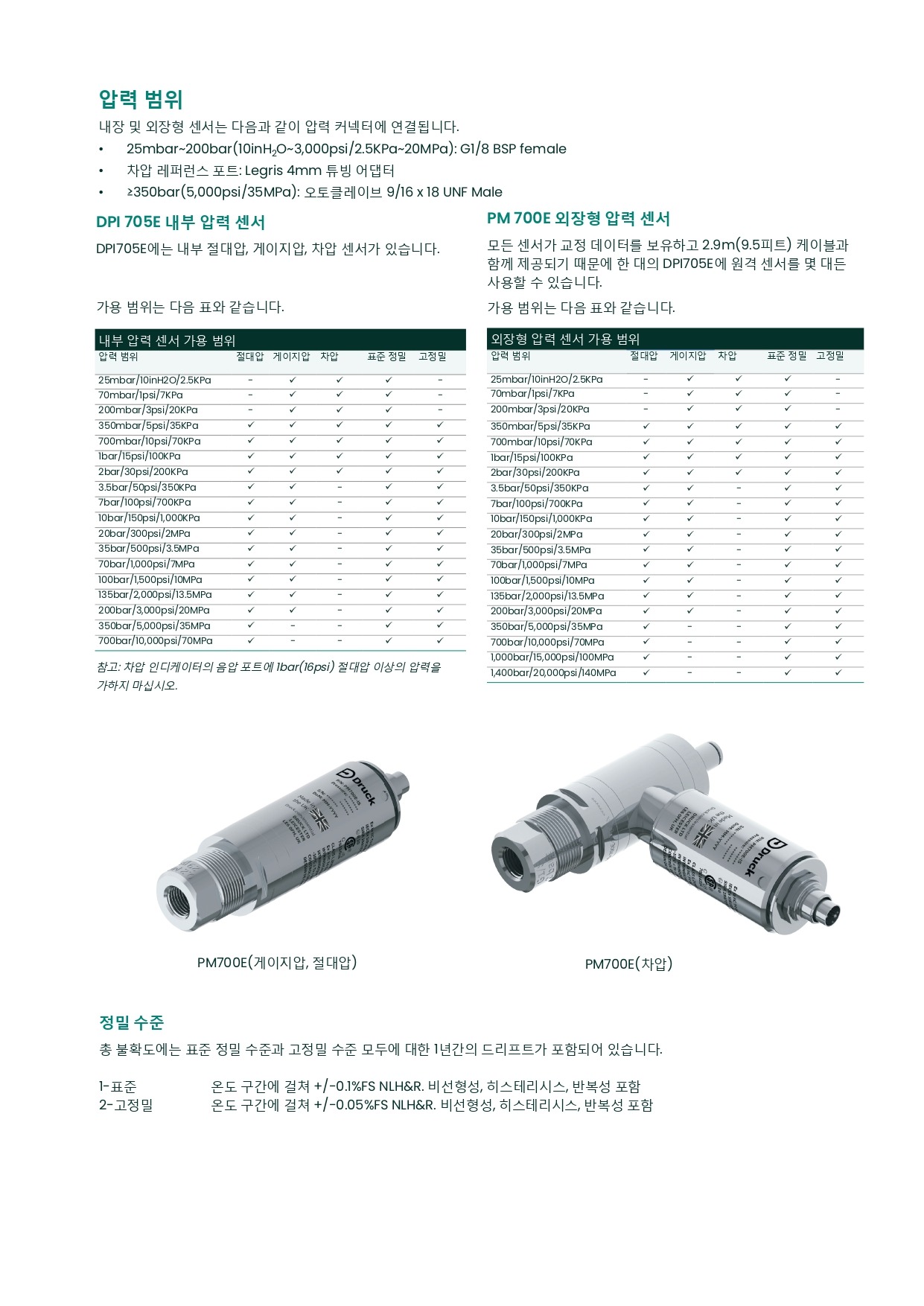

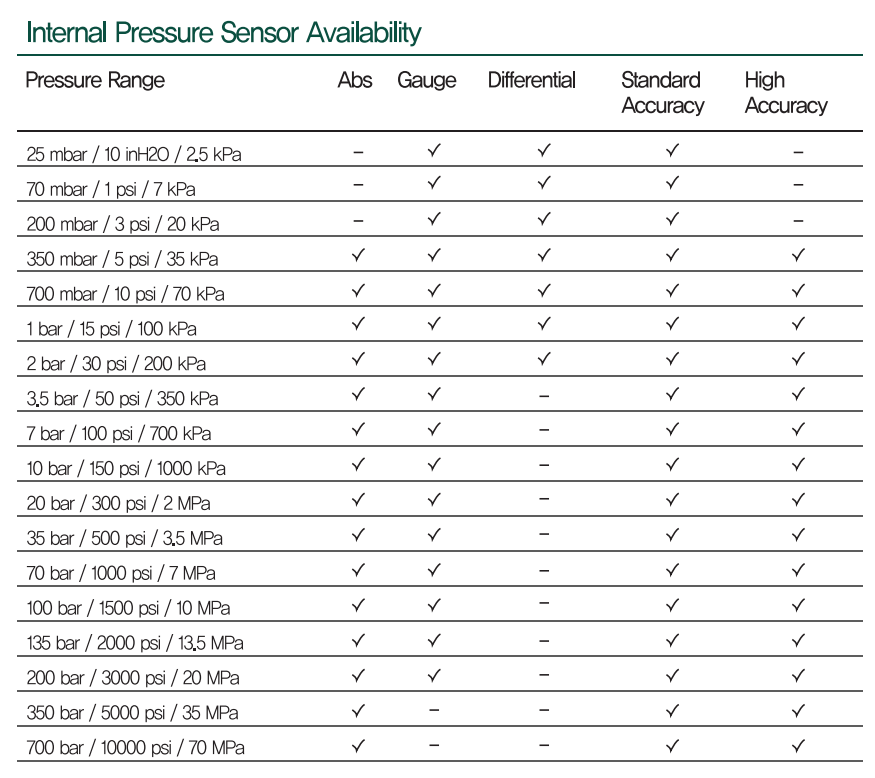

배터리 • 4 x AA 알카라인 / NiCd / NiMH 셀 • 전력 효율적인 설계, 단일 배터리 세트를 사용하여 하루 8 시간, 주 6 일 1 년 동안 사용할 수 있습니다. 디스플레이 16mm LCD with ±99999 readout 승인 • IS Class I, Groups A, B, C & D, T4 Ex ia; Class I, Zone 0, AEx/Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) to CSA Std. 157-92, UL 913 (7th Ed.), CAN/CSA-C22.2 No. 60079- 0:2018, CAN/CSA-C22.2 No. 60079-11:2012, ANSI/UL 60079-0:2018 and ANSI/UL 60079-11:2012. • Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) to ATEX IEC 60079-0:2017 and EN 60079-11:2011 압력 범위 내부 및 원격 센서에는 아래에 설명과 같이 압력 커넥터가 장착되어 있습니다. • 25 mbar – 200 bar (10 inH2O-3000 psi / 2.5 kPa-20 MPa) : G1 / 8 BSP Female • 차압 기준 포트 : Legris 4 mm 튜브 어댑터 • ≥350 bar (5000 psi / 35 MPa) : Autoclave 9/16 x 18 UNF Male DPI 705E 내부 센서 DPI705E에는 내부 절대압/게이지압 또는 센서가 포함되어 있습니다.

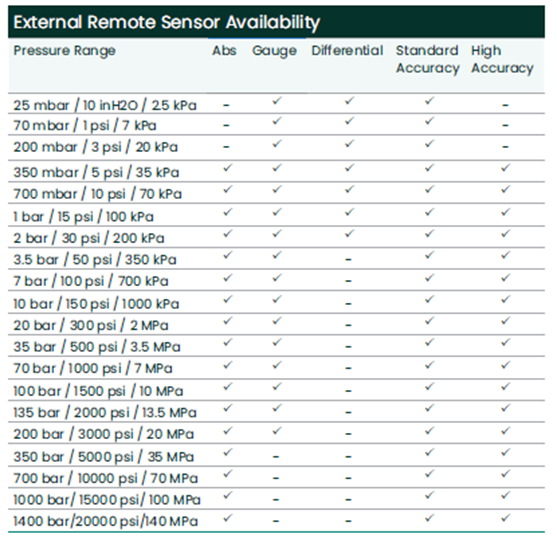

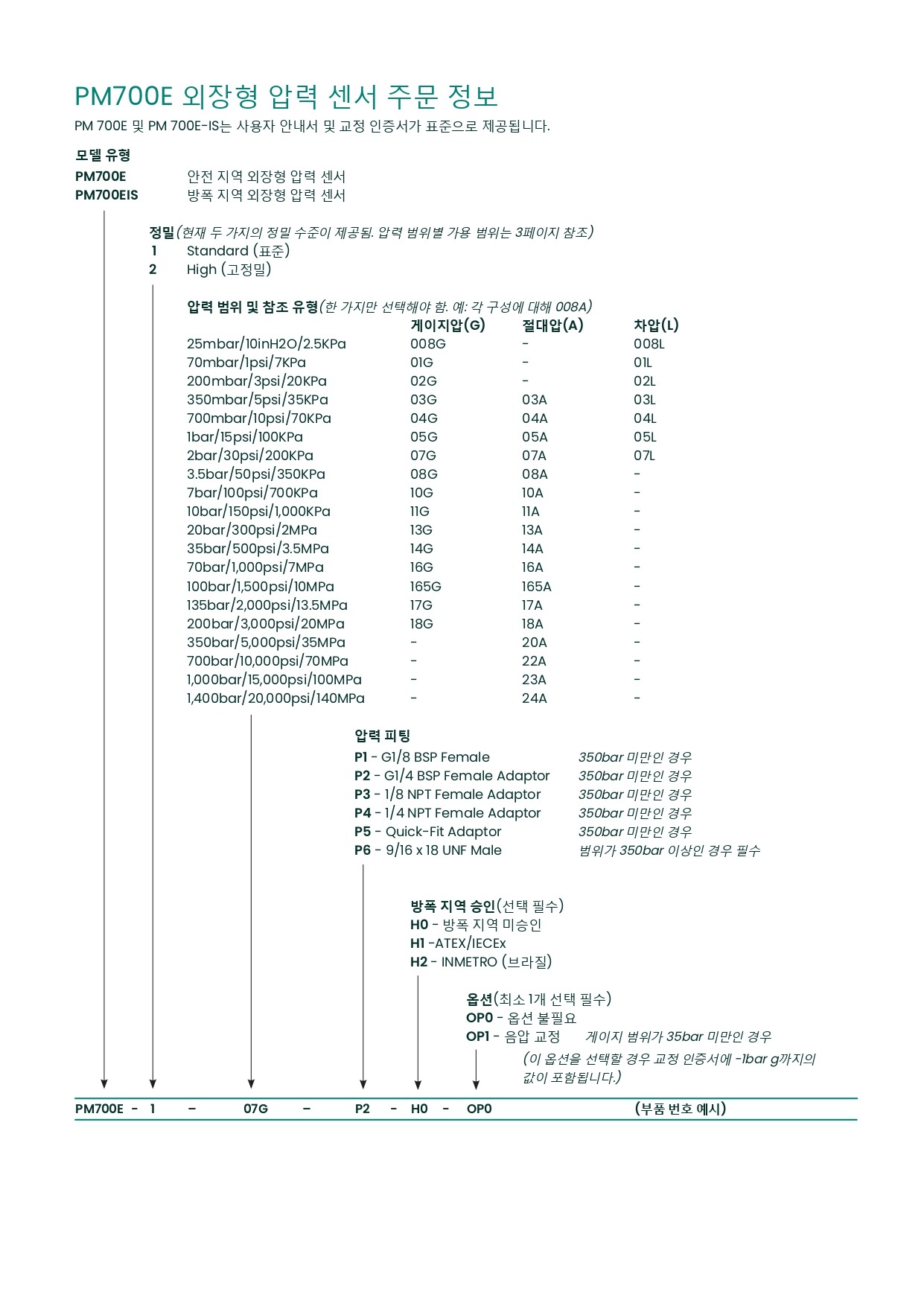

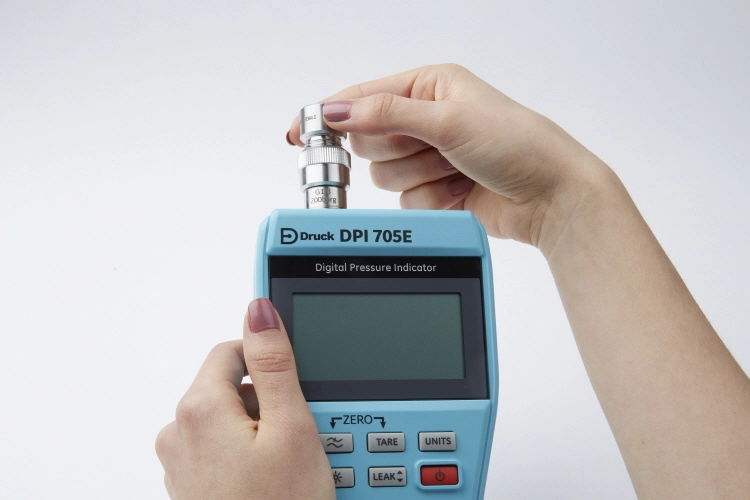

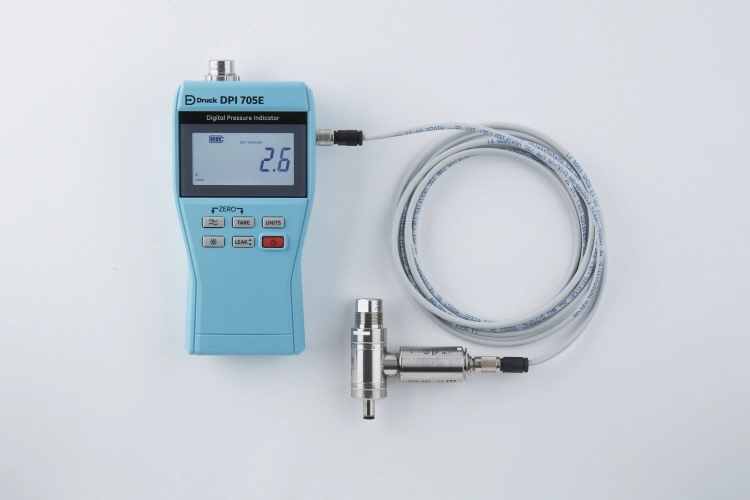

PM 700E 외부 원격 압력 센서 모든 센서는 자체 교정 데이터를 보관하고 2.9m (9.5피트) 케이블이 제공되므로 모든 원격 센서를 단일 DPI705E와 함께 사용할 수 있습니다.

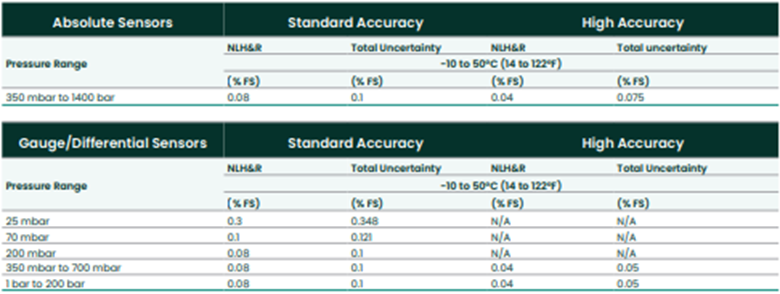

정확도 수준 총 불확도에는 표준 및 고 정확도 수준 모두에 대한 1 년 드리프트가 포함됩니다.

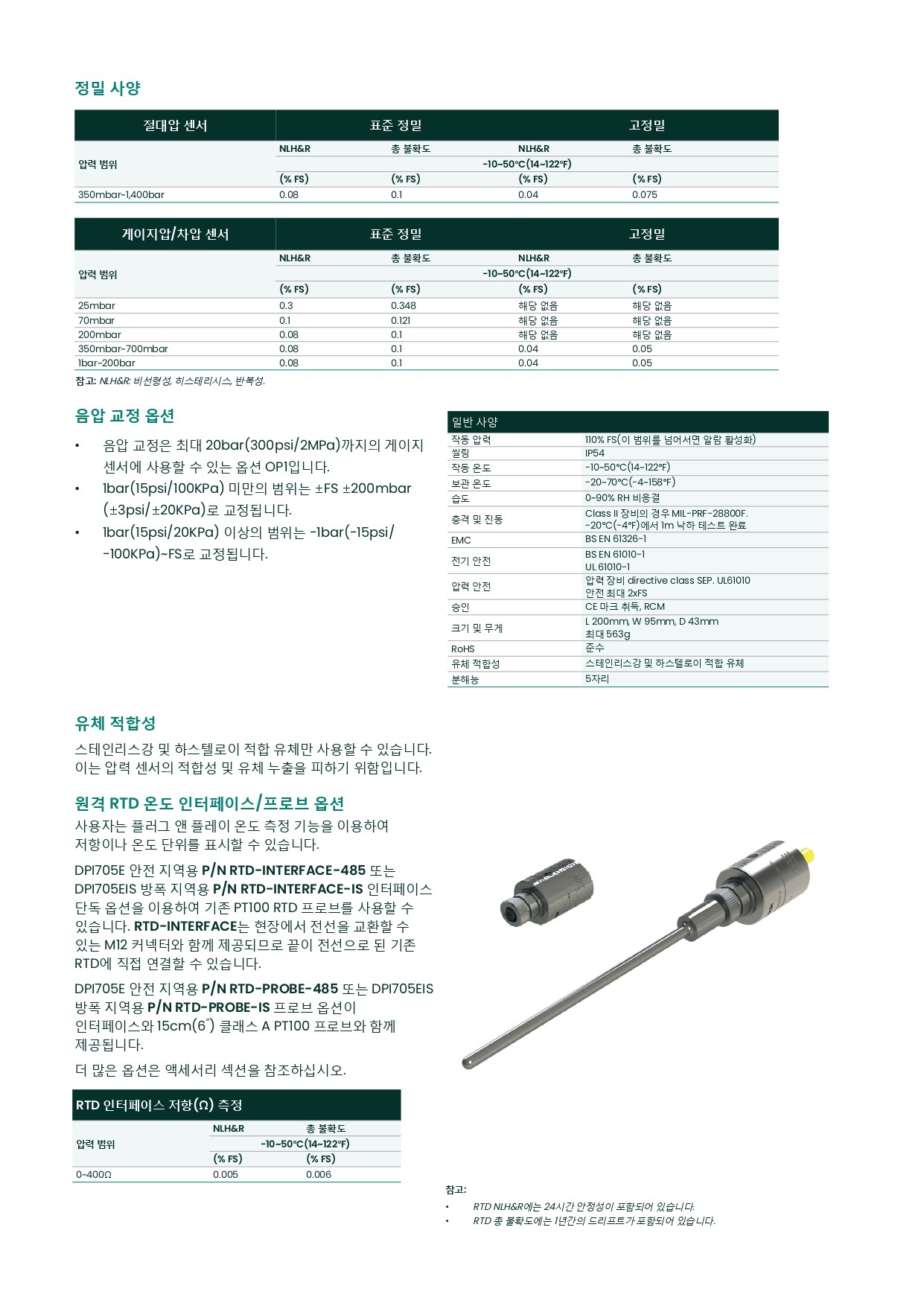

정확도 사양 부압교정 옵션 • 부압 교정은 최대 20bar (300psi / 2MPa)의 게이지 센서에 대한 옵션 OP1입니다. • 1 bar (15 psi / 100 kPa) 미만의 범위는 ± F.S ± 200 mbar (± 3 psi / ± 20 kPa)로 교정됩니다. • 1 bar (15 psi / 20 kPa) 이상 범위는 -1 bar(-15 psi / -100 kPa) to F.S로 교정됩니다.  | ||||
기타 |
|
📄 기술자료 다운로드

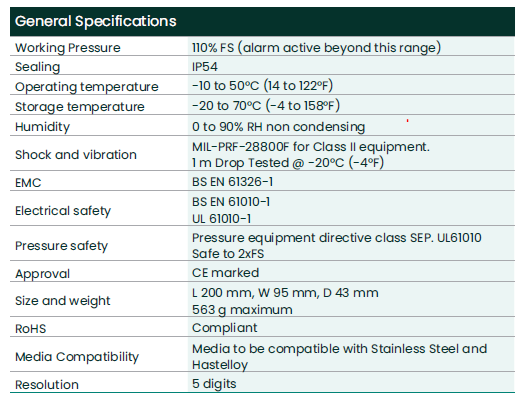

■ 제품 사양 (Specifications)
DRUCK DPI705e 제품 데이터시트의 핵심 사양입니다.
- remote probes, PM700E / PM700E-IS for pressure measurement and RTD-INTERFACE /
- DPI705E Series Digital Pressure Indicator
- The Druck DPI705E pressure indicator uses a silicon transducer to produce a pressure reading
- DPI705E Pressure Indicators, safety instructions and the requirements for intrinsically safe

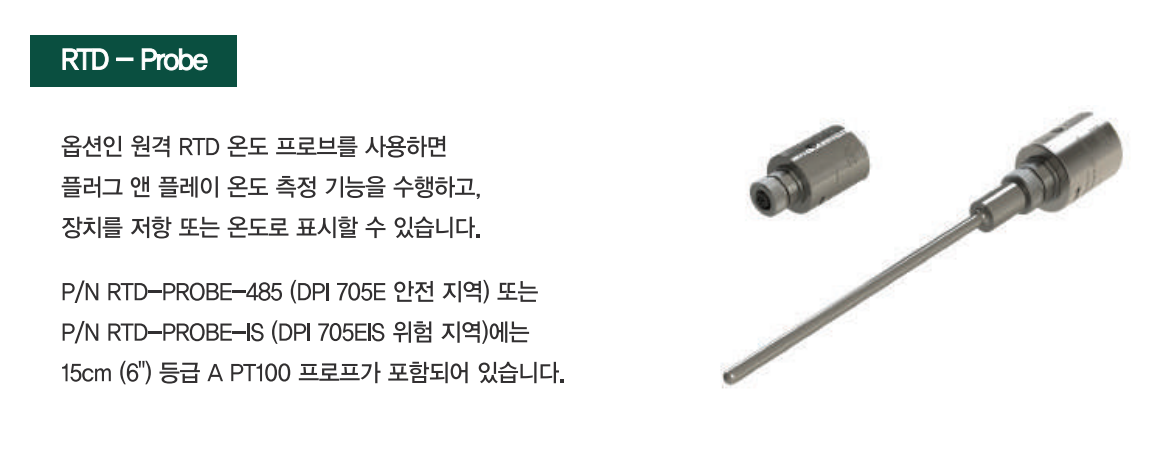

- connection of a PT100 RTD probe to the instrument for the purpose of measuring temperature.
- port P1 for ranges 25 mbar - 200 bar(0.36 psi - 2900 psi). For pressures 350 bar-
- For differential units/sensors fitted with a reference port a Legris adaptor is fitted giving a 4mm
- 4 NPT thread pressure connector IO-ADAPT-1/4NPT or IO-ADAPT-1/8NPT
- • A pressure sensor PM700E ranging from 25 mbar to 1,400 bar (0.36 psi to 20,000 psi)
- • A temperature sensor adaptor RTD-INTERFACE which supports a 4-wire PT100 probe.
- Customer M12 connector pinout
- The DPI705E display segment is explained below:
- 3. Filter On Indicator 4. External Sensor Functional Indicator
- 7. Internal Sensor Functional Indicator 8. Lock Indicator
- 9. Alarm State Indicator 10. Temperature Degree Indicator
- 11. Resistance (Ohms) Indicator 12. Custom Units Indicator
- 13. Pressure Units Indicator 14. Tare Indicator
- 15. Sensor Type Absolute/Gauge Indicator 16. Minimum Symbol Indicator
- 1.2 Pressure Measurement 2
- 1.3 Temperature Measurement 2
- 3.1.1 Adjust Sensor Calibration 13
- 3.1.2 Calibrate Sensor 15
- 3.1.7 Lock Display 21
- 6.1 Return Goods/Material Procedure 38
- 2. The battery level is displayed.
- 1.2 Pressure Measurement

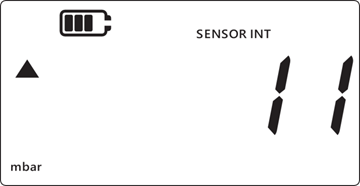

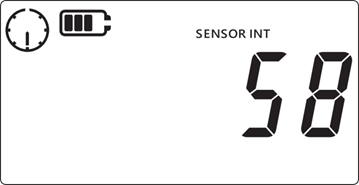

- 2. The instrument will display the measured pressure using the internal sensor as shown below.
- 3. To measure pressure via an external sensor, connect an external sensor via the port on the
- 1.3 Temperature Measurement
- RTD-PROBE or PT100 to the RTD-INTERFACE.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
드럭 DRUCK DPI705e는 0.1%~0.025% 정확도의 휴대용 고정밀 압력·온도 인디케이터입니다. DRUCK DRUCK 드럭 DPI705e 휴대용 압력인디게이터 (0.1%~0.025%)에 대한 상담이 필요하시면 굿맨시스템 영업팀으로 문의 바랍니다.
이 제품이 속한 분류
압력계·압력게이지188
같은 브랜드 다른 제품
DRUCK 전체 제품76
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
DRUCK 드럭 DPI705e 휴대용 압력인디게이터 (0.1%~0.025%)
메이커 | Druck | ||||
제품명 | DPI705E | ||||
제품설명 | 고정밀 압력 인디케이터 | ||||
주요특징 | - 압력범위 25mbar ~ 1400 bar - 온도범위 : -10℃ ~ 50℃, 정확도 : 0.05 % FS - 절대압/게이지압/차압 구성가능 - 옵션형 원격 플러그 앤 플레이로 저항식 온도센서(RTD) 사용 가능 - 높은 전력 효율로 배터리 1set로 1년 사용가능 | ||||
제품소개 | DPI705E Series Handheld Indicators Druck의 휴대용 압력 및 온도(옵션) 인디게이터인 DPI705E는 견고한 설계와 정확하고 신뢰할 수 있는 측정을 결합합니다. 작고 강력한 DPI705E 시리즈는 한 손으로 쉽게 작동하도록 설계되었으며, 일상적인 유지 관리 및 시스템 트러블 슈팅에 필요한 많은 필수 기능을 제공합니다. | ||||
제품특징 | DPI705E Series 고정밀 압력 인디케이터
특징 • 25 mbar ~ 1,400 bar까지 48개의 압력 범위 (± 1.69psi ~ 20,000 psi / 2.5 KPa ~ 140 MPa) • -10 °C~+ 50 °C의 온도 범위에서 0.05 % F.S까지 연간 안정성 보장 • 교정 주기 알림 표시 • 백라이트 디스플레이를 갖춘 견고한 휴대용 디자인 • 리크 테스트, 제로 세팅(Tare), 최대/최소 및 필터 • 위험 지역(방폭지역) IS버전 사용 가능 • 옵션으로 외부 플러그센서 & 압력센서 및 저항 온도감지기 (RTD) 센서 • 옵션으로 공압 및 유압 핸드 펌프 사용

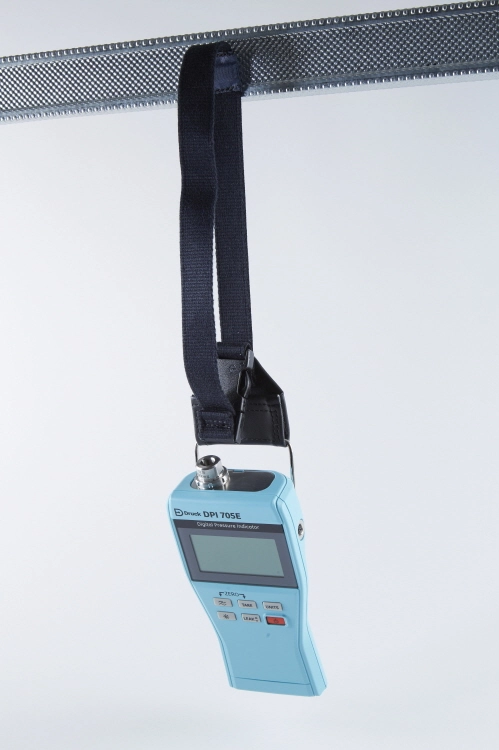

테스트 효율성 향상시키는 DPI 705E • 전원 on 후 바로 사용 가능하며, 예열 시간이 필요하지 않음 • 19개의 압력 단위 • 1, 3, 5분 리크 테스트 • 내부 충격성, IP54 등급 • 백라이트 고 분해능, 고화질 LCD • 벨트 고리가 있는 휴대용 케이스 (옵션) • 자석/루프 타입 스트랩 (옵션) • 긴 배터리 수명 • 일체형 거치대 및 행거 Special 특징 압력 단위 mbar, bar, Pa, hPa, Pa, MPa, psi , lb/ft2 , kgf/cm2 , kgf/m2 , mmHg(0°C), mHg(0°C), inHg 0, mmH2O, cmH2O, mH2O, inH2O (4°C, 20°C), ftH2O (4°C, 20°C) 교정 성적서 • bar, psi 및 kPa와 함께 표준으로 제공 • UKAS 성적서 발행 가능 (옵션) 리크 테스트 시간 경과에 따른 압력 변화를 기록하여 시스템에 리크가 있는지 확인하는데 사용됩니다. 리크 테스트는 RTD 센서와 함께 사용하여 시간에 따른 온도 변화를 기록 할 수도 있습니다. 사용자 지정시간 또는 1, 3, 5분을 기준으로 리크 테스트 진행
