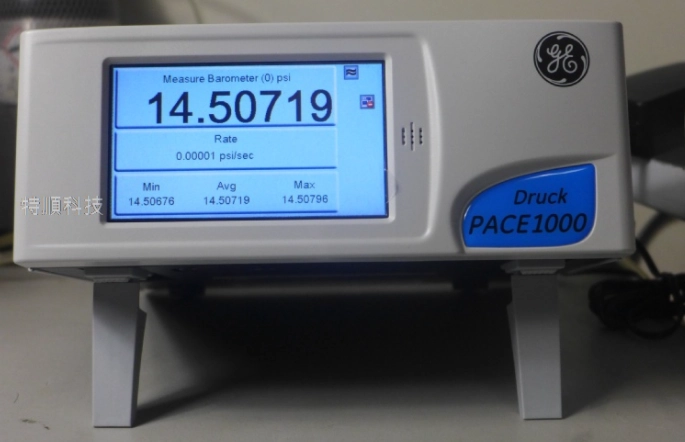

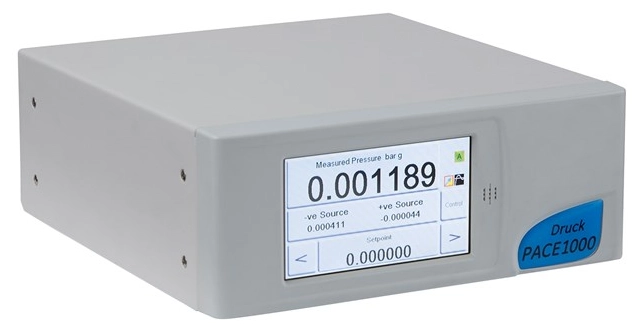

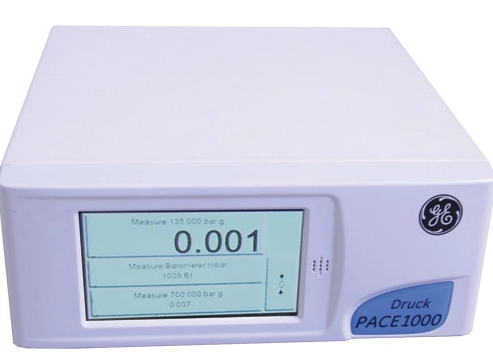

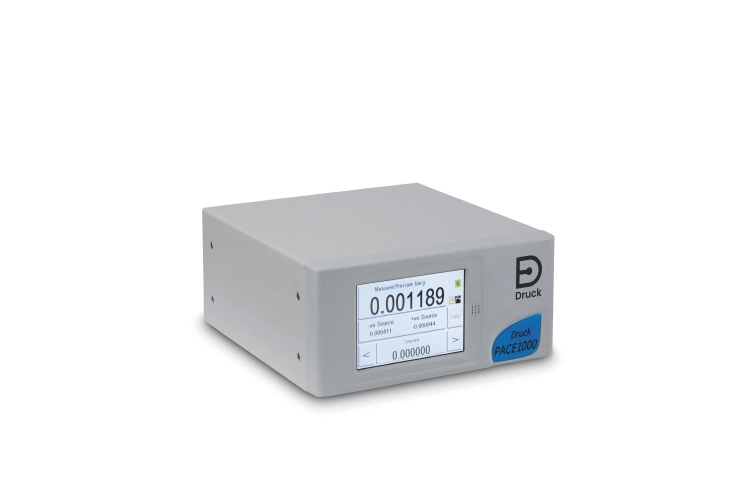

드럭 DRUCK PACE1000 디지털 압력 인디게이터 <0.02%~0.005%>
메이커 | DRUCK |
제품명 | PACE1000 Precision Pressure Indicator |
제품설명 | 고정밀 압력 인디게이터 |
주요특징 | - 최대 3채널 압력 동시 측정 - Range : 25mbar 부터 최대 210bar 게이지압 / 1000bar 절대압 - 2배 향상된 정확도 - 원하는 정밀도 선택 : 최대 0.005% Rdg +0.005% FS (3종류) - Data logging 기능 탑재 (장시간 압력 측정값 모니터닝) - 고해상도 터치스크린과 다양한 통신 (RS232, IEEE, Ethernet, USB) 기본구성 |

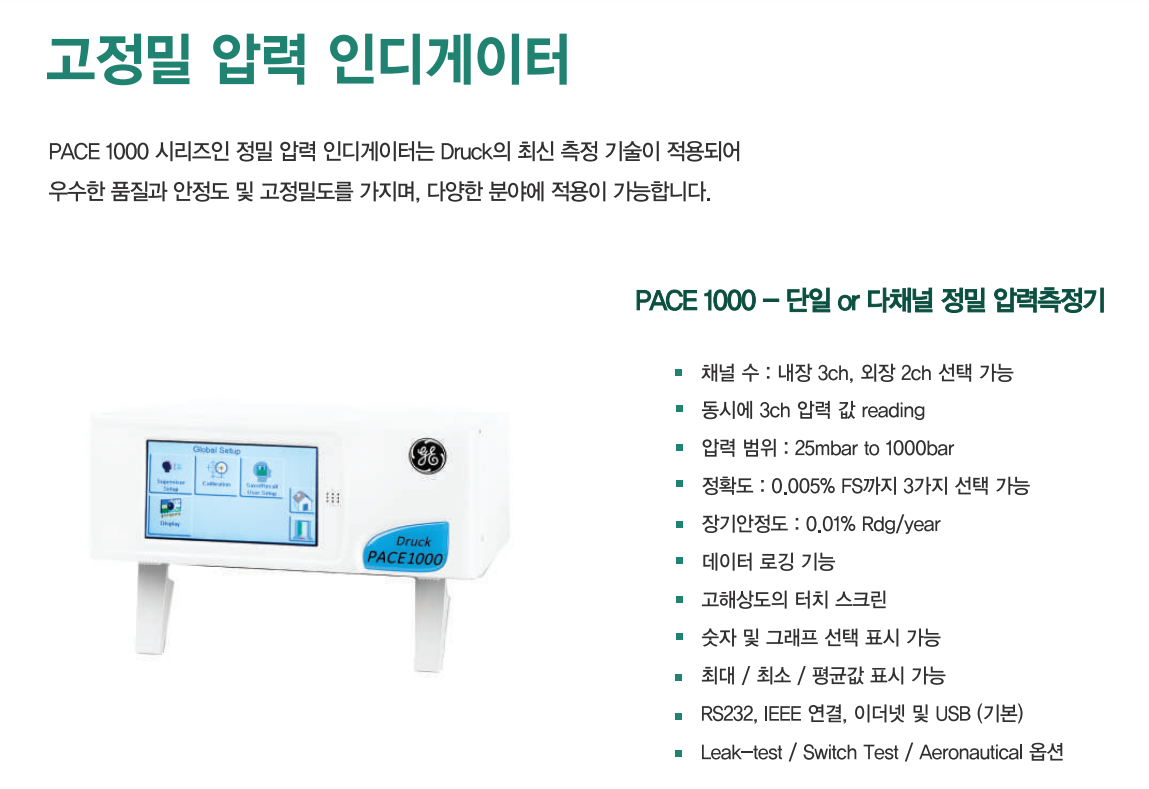

제품소개 | PACE1000은 내부 single, dual 혹은 3채널까지 선택이 가능한 탁상용 압력 기준 인디게이터입니다. 압력 트렌스미터, 압력센서, 아날로그 게이지, 압력 스위치, 압력 relief/burst 등의 여러 기기들의 테스트, 모니터링, 교정 업무에 적합합니다. |

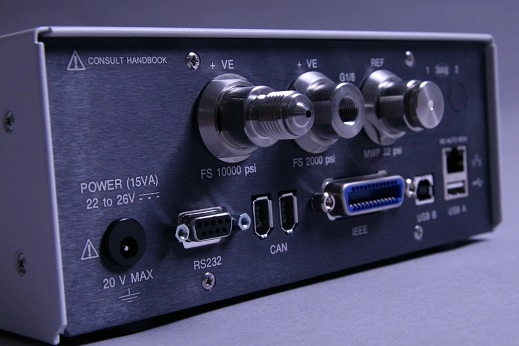

제품특징 | 1. 데이터의 문서화 내부 메모리 장착으로 data logging 기능이 가능하며, time-period, sample rate, trigger 등을 유저가 원하는대로 설정이 가능합니다. 디지털 통신에 필요한 RS232, IEEE 488, USB Ethernet이 기본으로 탑재가 되어있습니다. 2. 유저가 사용하기 쉽고 편한 인터페이스 PACE1000은 컬러 터치스크린 방식의 압력 인디게이터로써 최대 5개 (내장-3, 외장-2) 압력센서 input 중 동시에 3개 채널의 측정값이 디스플레이 가능합니다. 측정값은 텍스트 그래프 표현이 가능하며, 2ch 이상일 경우 측정 차압값(P1-P2)도 표현 가능합니다. 3. 유저가 원하는 single or 다채널 Range 조합 가능

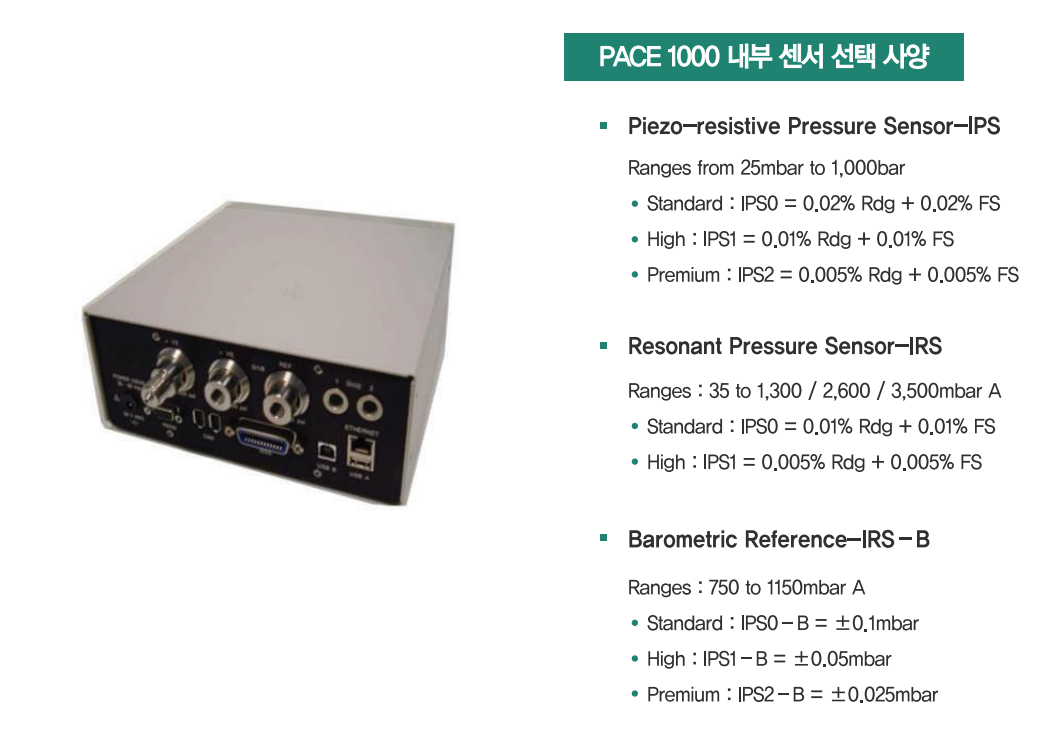

PACE1000은 내부 single, dual 혹은 3채널까지 선택이 가능한 탁상용 압력 기준 인디게이터입니다. 압력 트랜스미터, 압력센서, 아날로그 게이지, 압력 스위치, 압력 relief/burst 등의 여러 기기들의 테스트, 모니터링, 교정 업무에 적합합니다. 4. 내부 센서 사양 • Piezo-resistive Pressure Sensor - IPS > Ranges from 25 mbar to 1,000 bar - Standard: IPS0 = 0.02%Rdg + 0.02%FS - High: IPS1 = 0.01%Rdg + 0.01%FS - Premier: IPS2 = 0.005%Rdg + 0.005%FS
• Resonant Pressure Sensor - IRS > Ranges: 35 to 1,300/2,600/3,500 mbarA - Standard: IRS0 = 0.01%Rdg + 0.01%FS - High: IRS1 = 0.005%Rdg + 0.005%FS • Barometric Reference – IRS-B > Ranges: 750 to 1150 mbarA - Standard: IRS0-B = ±0.1mbar - High: IRS1-B = ±0.05mbar - Premier: IRS2-B = ±0.025mbar 옵션사항 Leak Test - 자동 누설 비율 측정 unit/min - Swith Test - 압력 스위치의 자동 접점 테스트 - Aeronautical - 항공분야 동정압 Test - Volt Free Contacts - Aeronautical |
기타 |

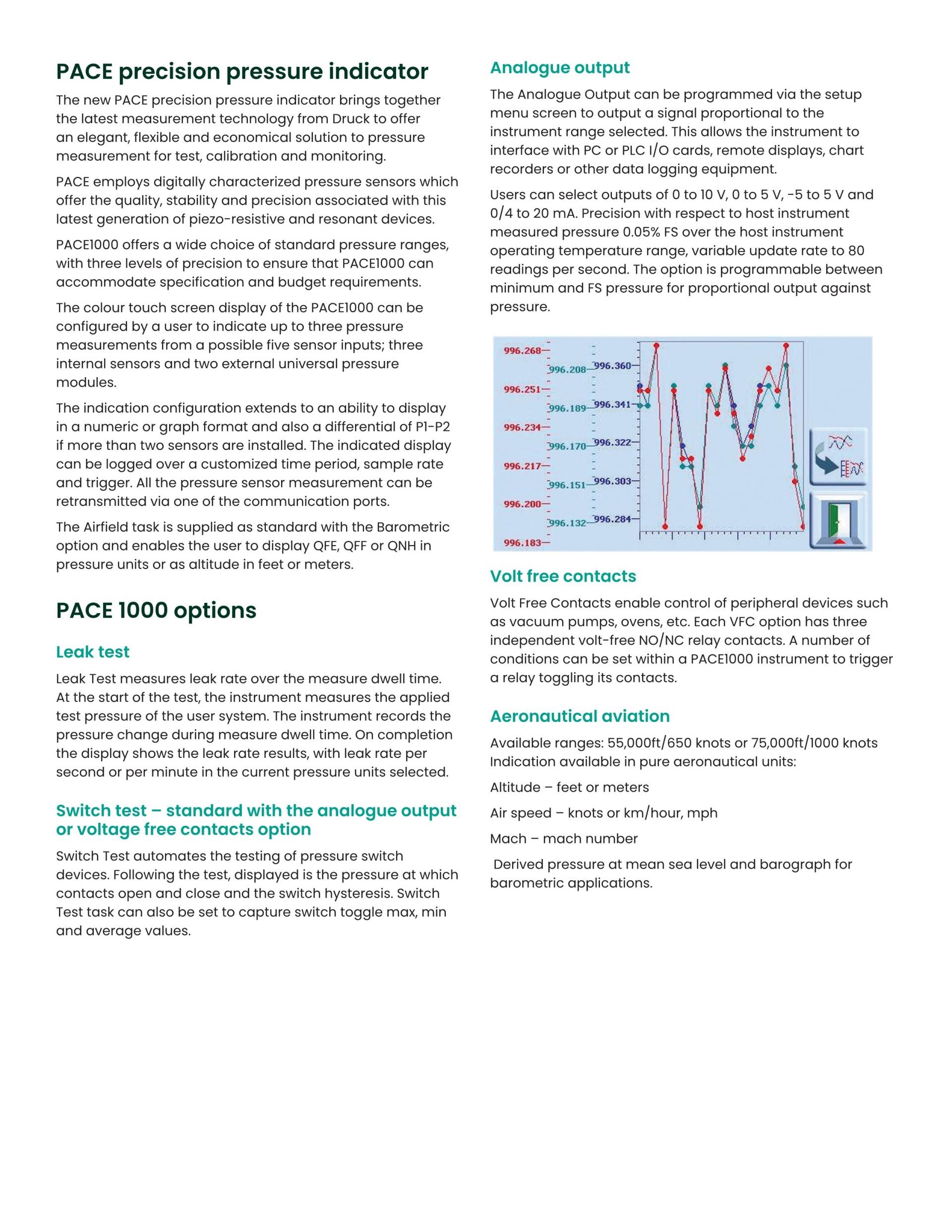

📄 기술자료 다운로드

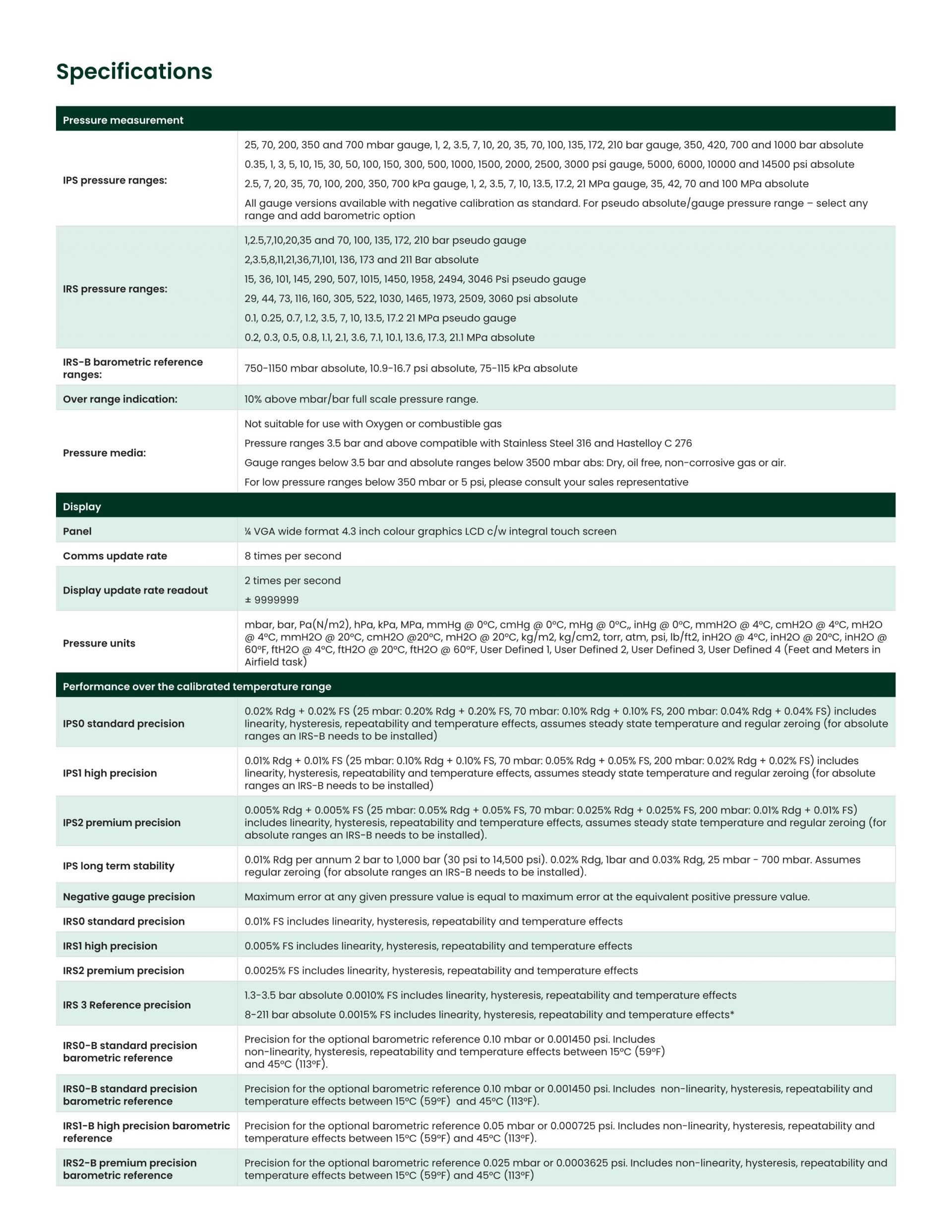

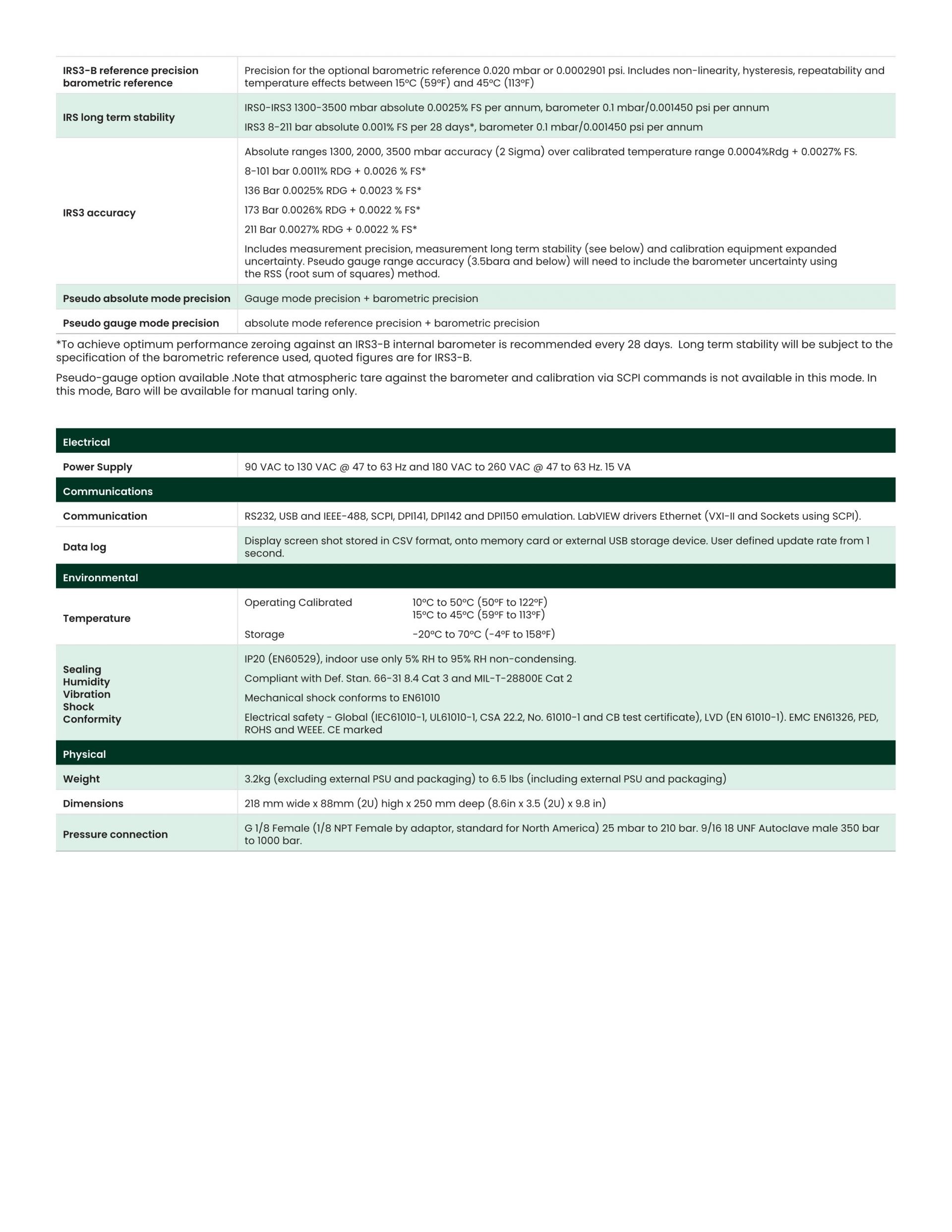

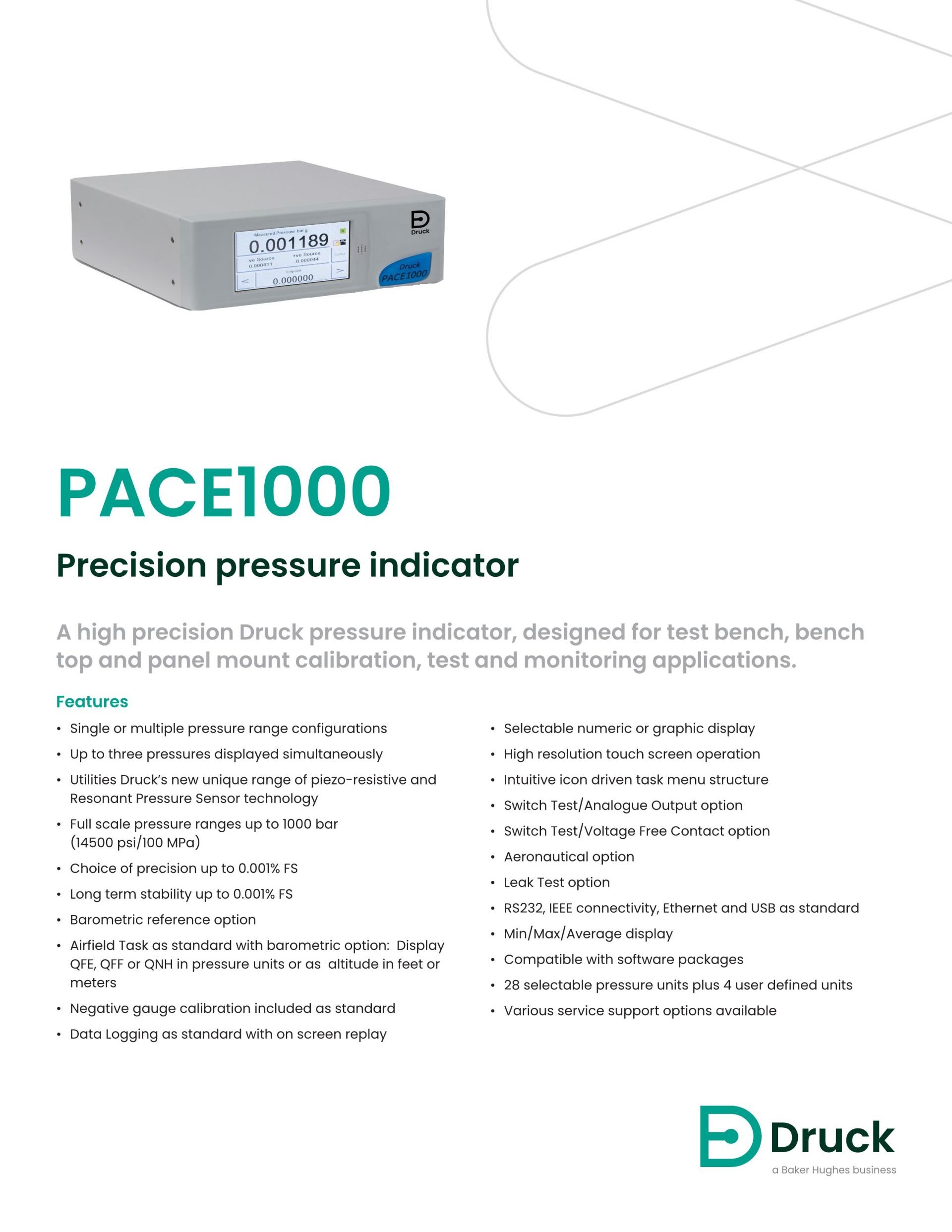

■ 제품 사양 (Specifications)
DRUCK PACE1000 제품 데이터시트의 핵심 사양입니다.
- • Full scale pressure ranges up to 1000 bar
- measured pressure 0.05% FS over the host instrument
- operating temperature range, variable update rate to 80
- Available ranges: 55,000ft/650 knots or 75,000ft/1000 knots
- IPS pressure ranges: 2.5, 7, 20, 35, 70, 100, 200, 350, 700 kPa gauge, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa gauge, 35, 42, 70 and 100 MPa absolute
- Over range indication: 10% above mbar/bar full scale pressure range.
- Pressure ranges 3.5 bar and above compatible with Stainless Steel 316 and Hastelloy C 276
- For low pressure ranges below 350 mbar or 5 psi, please consult your sales representative
- non-linearity, hysteresis, repeatability and temperature effects between 15°C (59°F)
- barometric reference temperature effects between 15°C (59°F) and 45°C (113°F).
- reference temperature effects between 15°C (59°F) and 45°C (113°F).
- Absolute ranges 1300, 2000, 3500 mbar accuracy (2 Sigma) over calibrated temperature range 0.0004%Rdg + 0.0027% FS.
- IRS3 accuracy 173 Bar 0.0026% RDG + 0.0022 % FS*
- Power Supply 90 VAC to 130 VAC @ 47 to 63 Hz and 180 VAC to 260 VAC @ 47 to 63 Hz. 15 VA
- Operating Calibrated 10°C to 50°C (50°F to 122°F)
- Temperature 15°C to 45°C (59°F to 113°F)
- Humidity Compliant with Def. Stan. 66-31 8.4 Cat 3 and MIL-T-28800E Cat 2
- Weight 3.2kg (excluding external PSU and packaging) to 6.5 lbs (including external PSU and packaging)
- Dimensions 218 mm wide x 88mm (2U) high x 250 mm deep (8.6in x 3.5 (2U) x 9.8 in)

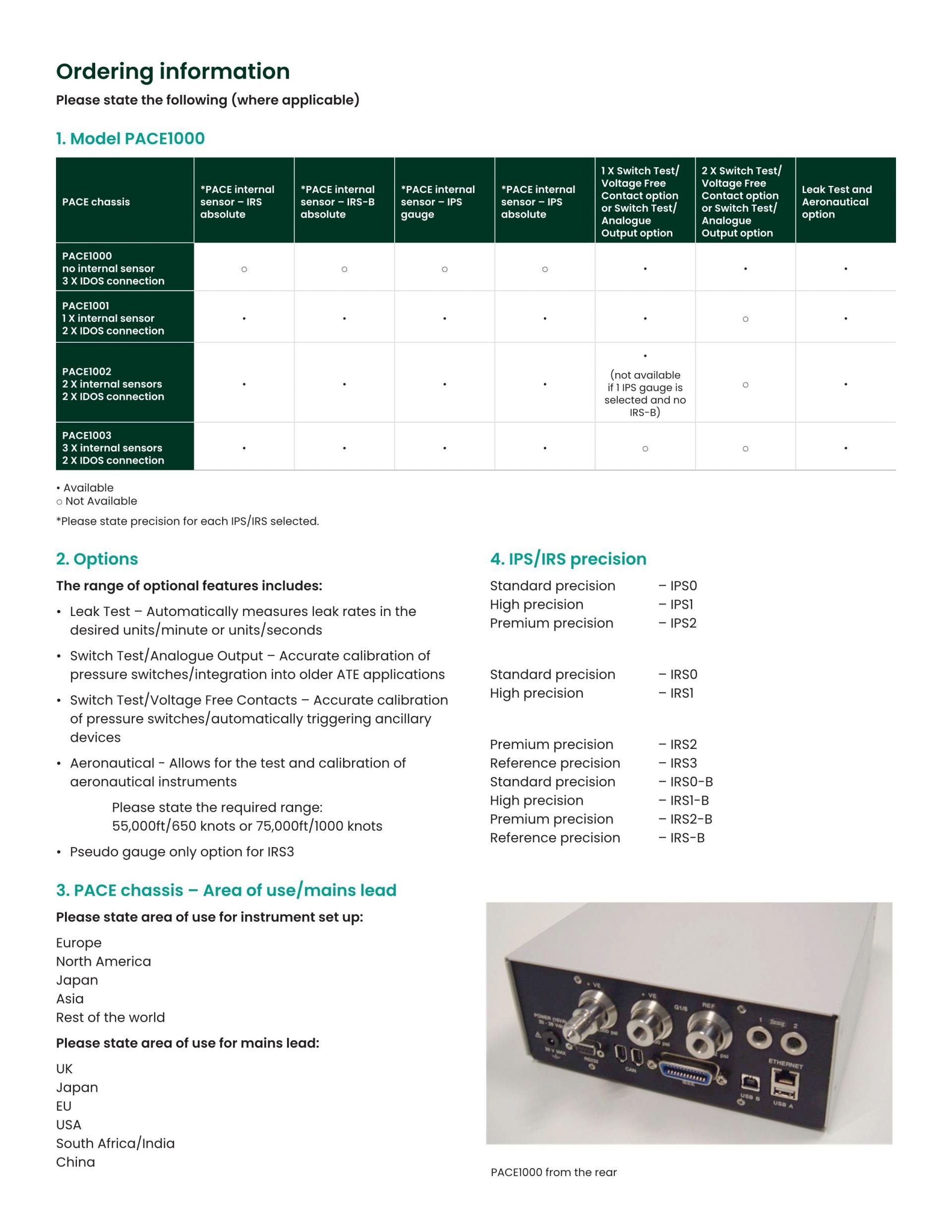

- 1 X internal sensor • • • • • ◌ •
- 3 X internal sensors • • • • ◌ ◌ •

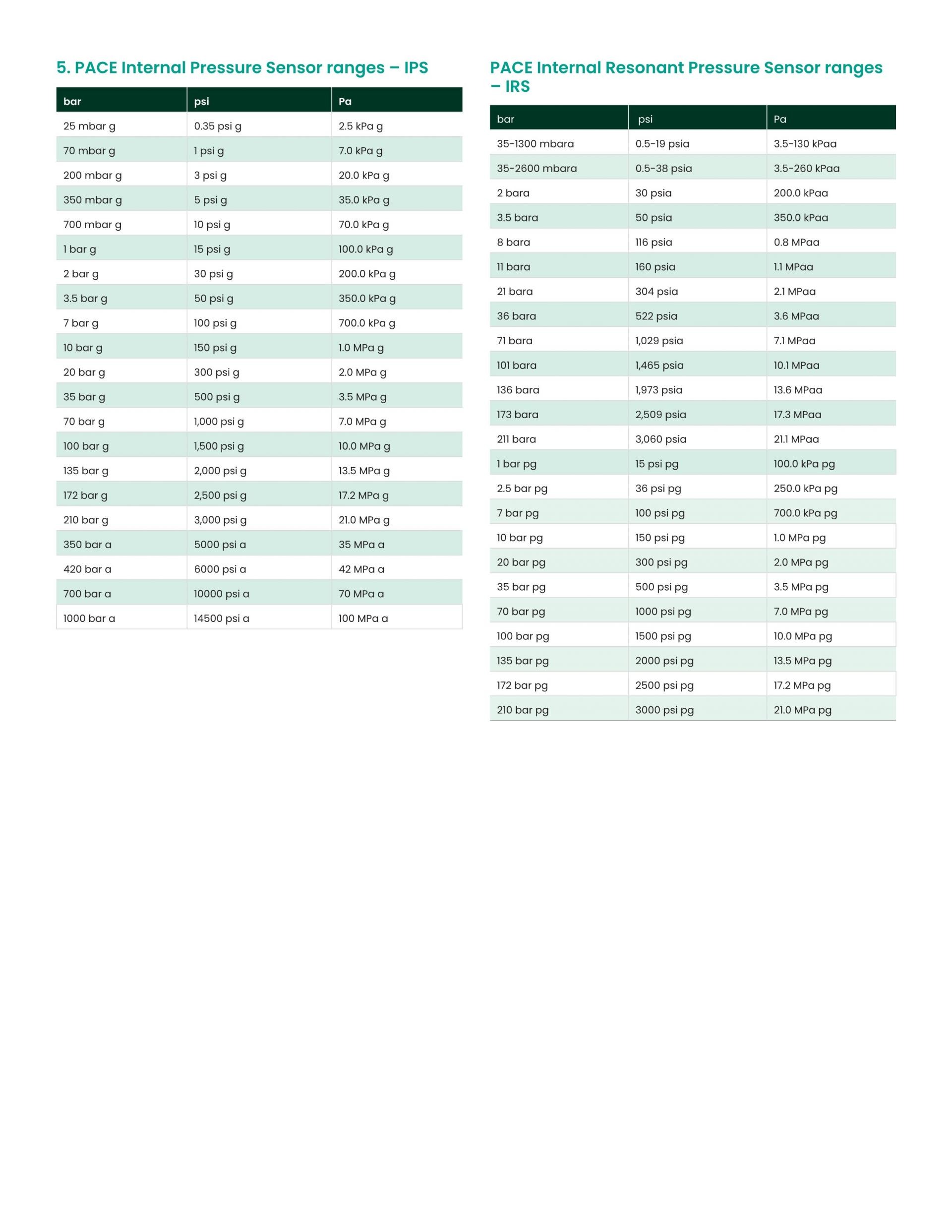

- 5. PACE Internal Pressure Sensor ranges – IPS PACE Internal Resonant Pressure Sensor ranges
- For absolute mode ranges below 1 bar please consult your sales UKAS PACE1000 Accredited Pressure Calibration
- PACE1000 – Precision Pressure Indicator

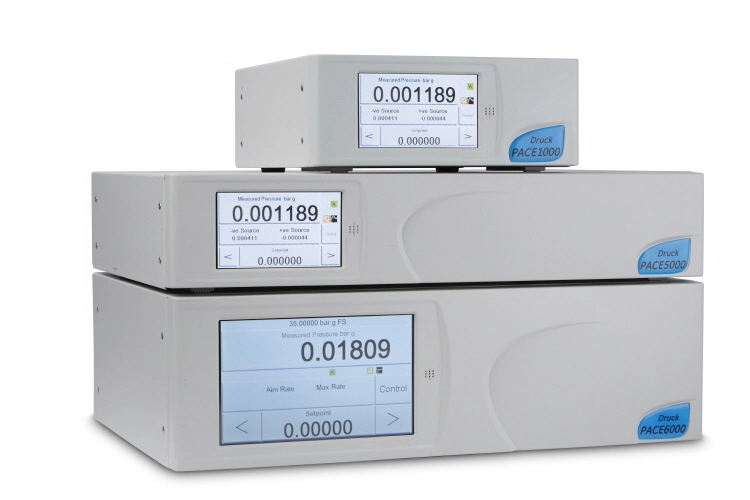

- PACE5000 – Single Channel Pressure Controller Chassis

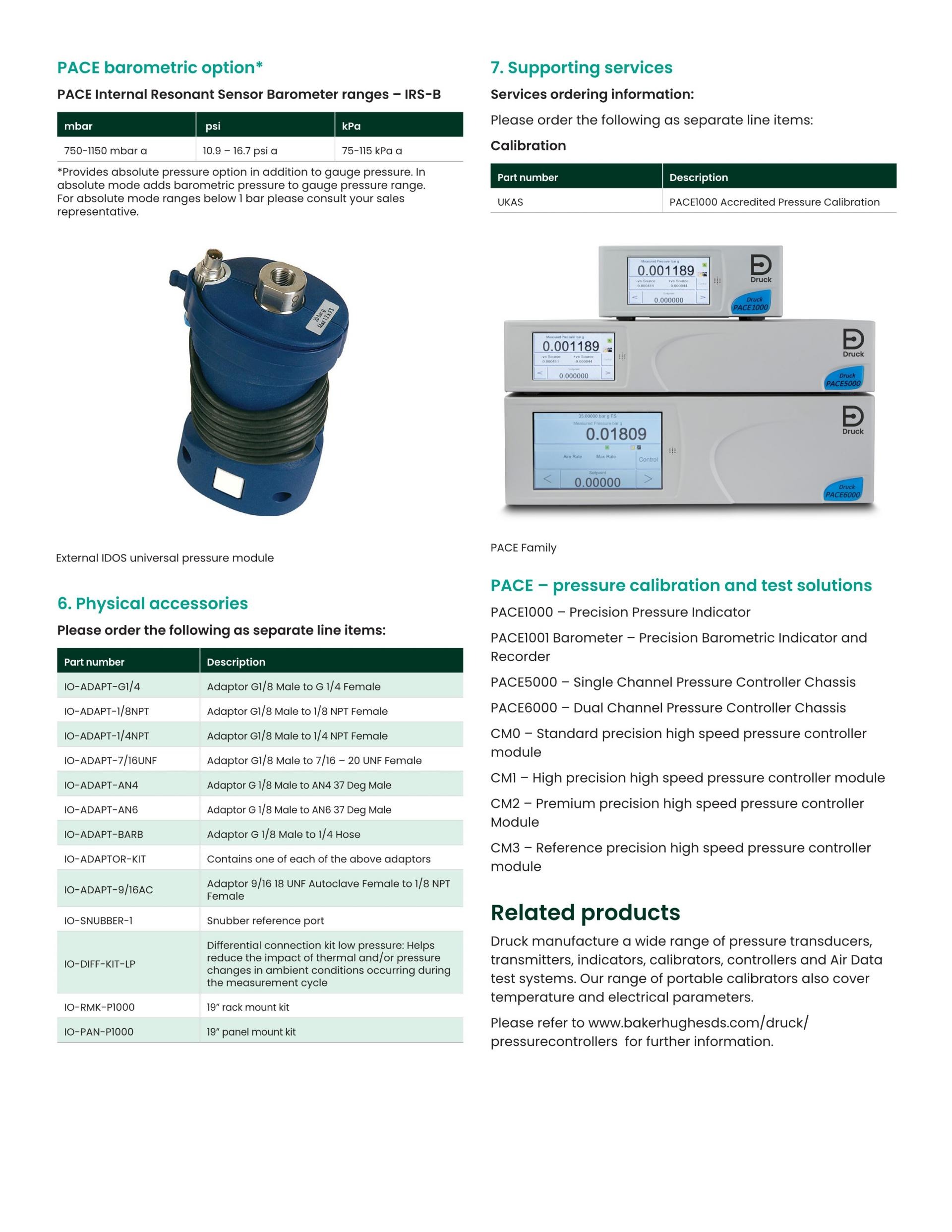

- IO-ADAPT-1/8NPT Adaptor G1/8 Male to 1/8 NPT Female PACE6000 – Dual Channel Pressure Controller Chassis
- IO-ADAPT-1/4NPT Adaptor G1/8 Male to 1/4 NPT Female CM0 – Standard precision high speed pressure controller
- CM1 – High precision high speed pressure controller module
- CM2 – Premium precision high speed pressure controller
- CM3 – Reference precision high speed pressure controller
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
PACE1000 정보 정리
한눈에 보기
DRUCK PACE1000은(는) 압력 계측기 항목으로 분류된 제품입니다. 상품 등록명은 “드럭 DRUCK PACE1000 (가격문의) 디지털 압력 인디게이터”입니다. 상품 원문에는 최대 3채널 압력 동시 측정 내용이 기재되어 있습니다. 등록 카테고리는 압력측정 마노미터 · 압력측정기입니다.
주요 특징
상품 원문에 기재된 특징입니다.
- 내부 메모리 장착으로 data logging 기능이 가능하며, time-period, sample rate, trigger 등을 유저가 원하는대로 설정이 가능합니다.
- 3. 유저가 원하는 single or 다채널 Range 조합 가능
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 드럭 DRUCK PACE1000 디지털 압력 인디게이터
- Range : 25mbar 부터 최대 210bar 게이지압 / 1000bar 절대압
- 원하는 정밀도 선택 : 최대 0.005% Rdg +0.005% FS (3종류)
- 측정값은 텍스트 그래프 표현이 가능하며, 2ch 이상일 경우 측정 차압값(P1-P2)도 표현 가능합니다.
- > Ranges from 25 mbar to 1,000 bar
- Standard: IPS0 = 0.02%Rdg + 0.02%FS
- High: IPS1 = 0.01%Rdg + 0.01%FS
- Premier: IPS2 = 0.005%Rdg + 0.005%FS
- > Ranges: 35 to 1,300/2,600/3,500 mbarA
- Standard: IRS0 = 0.01%Rdg + 0.01%FS
추천 사용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- Data logging 기능 탑재 (장시간 압력 측정값 모니터닝)
- PACE1000은 내부 single, dual 혹은 3채널까지 선택이 가능한 탁상용 압력 기준 인디게이터입니다. 압력 트렌스미터, 압력센서, 아날로그 게이지, 압력 스위치, 압력 relief/burst 등의 여러 기기들의 테스트, 모니터링, 교정 업무에 적합합니다.
- 2. 유저가 사용하기 쉽고 편한 인터페이스

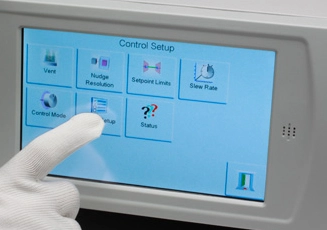

- PACE1000은 컬러 터치스크린 방식의 압력 인디게이터로써 최대 5개 (내장-3, 외장-2) 압력센서 input 중 동시에 3개 채널의 측정값이 디스플레이 가능합니다.

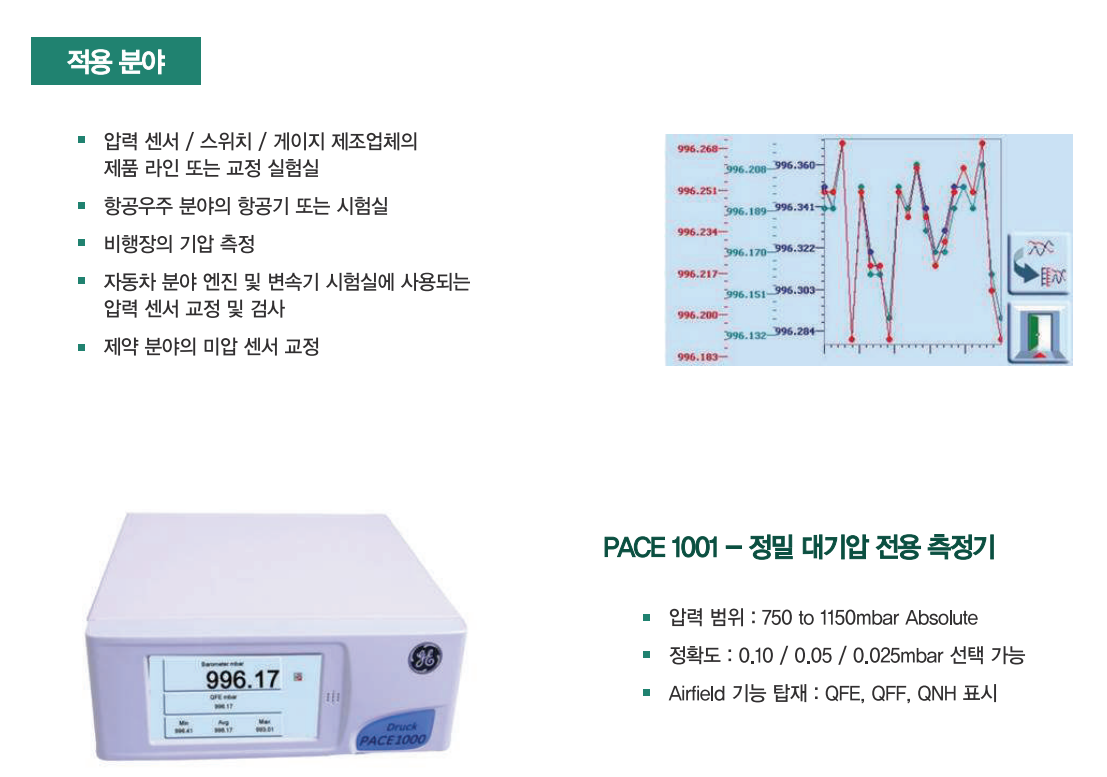

- Aeronautical - 항공분야 동정압 Test
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — > Ranges: 750 to 1150 mbarA
- 정확도 — High: IRS1 = 0.005%Rdg + 0.005%FS
- 모델 옵션 — 옵션사항
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 묻는 질문
DRUCK PACE1000 사양은 어디까지 확인되나요?
원문 기준으로 Standard: IRS0-B = ±0.1mbar 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
DRUCK PACE1000은(는) 어떤 작업에 사용하나요?

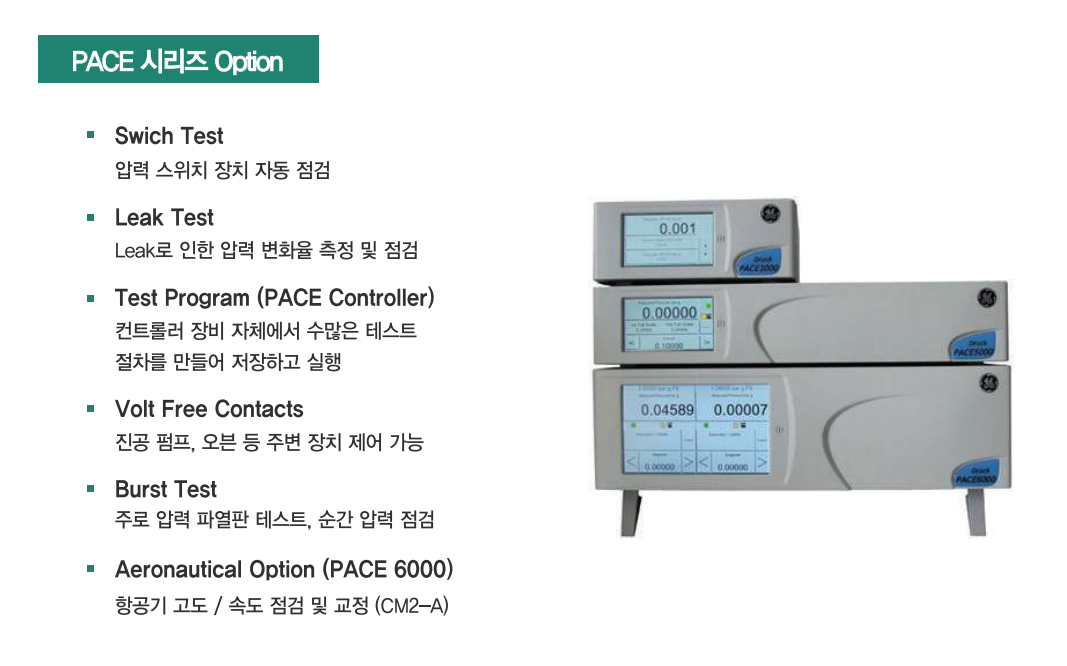

원문에는 Leak Test - 자동 누설 비율 측정 unit/min 내용이 기재되어 있습니다.
이 제품이 속한 분류
압력계·압력게이지188
같은 브랜드 다른 제품
DRUCK 전체 제품76
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
