ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어
가격문의(상세정보 참조)
ROHDE & SCHWARZ TDR/TDT ANALYSIS 오실로스코프 소프트웨어
ROHDE & SCHWARZ TDR/TDT ANALYSIS OSCILLOSCOPE SOFTWARE
- 싱글 엔드 및 디퍼런셜 TDR/TDT 분석 지원
- 내부 R&S®RTO/RTP-B7 16 GHz 디퍼런셜 펄스 소스 사용
- 교정 및 측정을 안내하는 마법사
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
TDR/TDT ANALYSIS
오실로스코프 소프트웨어
TDR/TDT ANALYSIS OSCILLOSCOPE SOFTWARE
R&S®RTO/RTP-K130 옵션은 R&S®RTO/RTP-B7 펄스 소스와 R&S®RTO, RTP 오실로스코프의 아날로그 입력 채널을 결합하여 PCB 트레이스를 포함한 시간 경로, 케이블 및 커넥터의 특성 분석 및 디버깅을 지원하는 디퍼런셜 TDR(Time Domain Reflection), TDT(Time Domain Transmission) 분석 시스템을 만듭니다. 이를 통해 싱글 엔드 및 디퍼런셜 측정을 모두 수행할 수 있습니다(RTP 오실로스코프에 해당).
싱글 엔드 및 디퍼런셜 TDR/TDT R&S®RTO/RTP-B7 펄스 소스는 22 ps의 상승시간을 가지는 고도로 대칭적인 디퍼런셜 펄스 신호를 제공합니다. 따라서 R&S®RTP를 통해 싱글 엔드 또는 디퍼런셜 TDR(Time Domain Reflection) 및/또는 TDT(Time Domain Transmission) 분석을 수행할 수 있습니다. R&S®RTO는 싱글 엔드 TDR/TDT 측정만 지원합니다. |

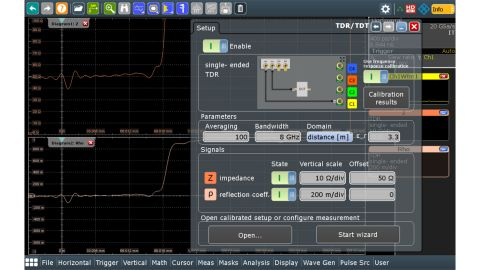

싱글 엔드 TDR 싱글 엔드 TDR(Time Domain Reflectometry) 측정 설정을 위한 셋업 대화상자입니다. 거리에 따른 임피던스 및 반사 계수를 표시합니다. |
Wizard를 이용한 교정 및 측정

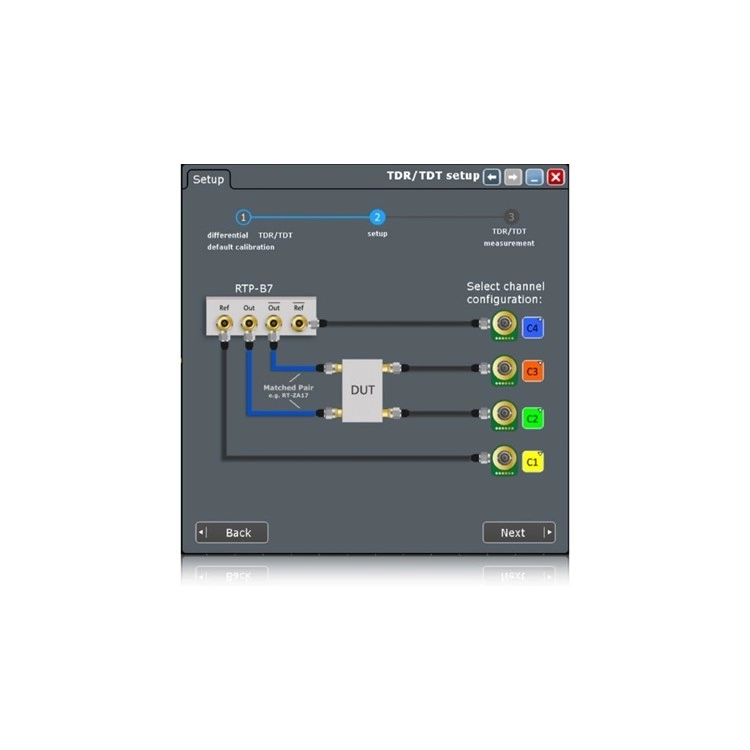

TDR/TDT Wizard는 사용자에게 선택한 측정 유형(TDR, TDR/TDT, TDT)과 설정(싱글 엔드 또는 디퍼런셜)에 기반한 테스트 셋업 교정 방법을 안내합니다. 그리고 테스트 셋업과 파라미터 정의를 보여주는 일러스트를 통해 측정을 구성하게 됩니다. |

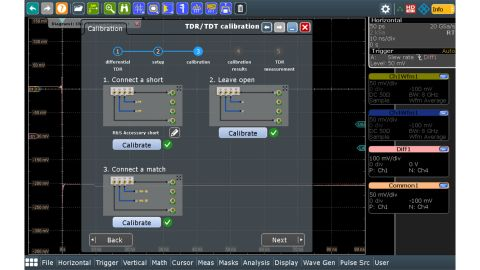

교정 TDR/TDT 셋업 마법사 Wizard가 사용자에게 TDR/TDT 셋업 교정을 안내합니다. |
완전한 솔루션

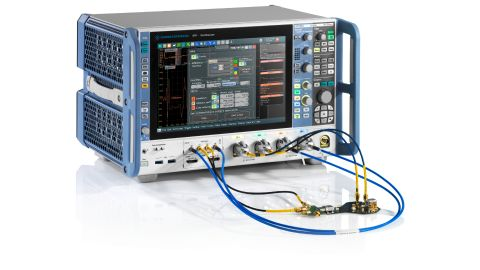

R&S®RTP-K130 TDT/TDR 분석 옵션과 R&S®RTO/RTP-B7 펄스 옵션이 오실로스코프의 그래픽 사용자 인터페이스에 완전히 통합됩니다. 펄스 옵션은 Shorts, 50 Ohm Termination 및 케이블 등 필요한 모든 교정 및 측정 액세서리를 포함합니다. 디퍼런셜 측정을 수행하기 위해 R&S®RT-Z17 저손실 및 위상 정합 케이블 쌍이 필요합니다. |
|
TDR analysis TDT analysis RTP-K130 RTO-K130 RTO6-K130 R&S TDR analysis ROHDESCHWARZ TDR analysis ROHDE-SCHWARZ TDR analysis 로데슈바르즈 TDR analysis 로데슈바르츠 TDR analysis TDR analysis R&S TDR analysis ROHDESCHWARZ TDR analysis ROHDE-SCHWARZ TDR analysis 로데슈바르즈 TDR analysis 로데슈바르츠
■ 관련 상품
- ROHDE & SCHWARZ 로데슈바르즈 SCOPE RIDER 휴대용 오실로스코프 (가격문의)
- ROHDE & SCHWARZ 로데슈바르즈 RTC1000 오실로스코프 – 굿맨시스템 (가격문의)
- 로데슈바르즈 ROHDE & SCHWARZ RTB2000 오실로스코프 – 굿맨시스템 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
ROHDE & SCHWARZ TDR/TDT은 ANALYSIS 오실로스코프 소프트웨어입니다. ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어의 정품 공급과 기술 지원은 굿맨시스템이 책임집니다.
ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어 선택 기준 정리
사용 목적
상품 원문에 기재된 사용·측정 관련 내용입니다.
- R&S®RTO/RTP-B7 펄스 소스는 22 ps의 상승시간을 가지는 고도로 대칭적인 디퍼런셜 펄스 신호를 제공합니다. 따라서 R&S®RTP를 통해 싱글 엔드 또는 디퍼런셜 TDR(Time Domain Reflection) 및/또는 TDT(Time Domain Transmission) 분석을 수행할 수 있습니다. R&S®RTO는 싱글 엔드 TDR/TDT 측정만 지원합니다.
- 싱글 엔드 TDR(Time Domain Reflectometry) 측정 설정을 위한 셋업 대화상자입니다. 거리에 따른 임피던스 및 반사 계수를 표시합니다.
- Wizard를 이용한 교정 및 측정
- TDR/TDT Wizard는 사용자에게 선택한 측정 유형(TDR, TDR/TDT, TDT)과 설정(싱글 엔드 또는 디퍼런셜)에 기반한 테스트 셋업 교정 방법을 안내합니다. 그리고 테스트 셋업과 파라미터 정의를 보여주는 일러스트를 통해 측정을 구성하게 됩니다.
운용 시 확인사항
사용 조건과 상품 원문 사양을 대조해 확인하세요.
자주 묻는 질문
ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어 재고가 있나요?
재고 현황은 시점에 따라 달라집니다. 굿맨시스템으로 문의해 주시면 현재 가용 여부를 확인해 드립니다.
ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어 구매 전 사양 상담이 가능한가요?
사용 목적과 측정 대상을 알려주시면 상품 원문 사양 기준으로 적합 여부를 함께 확인해 드립니다.
ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어 교정 성적서 발급이 가능한가요?
교정 주기·성적서 발급 요건은 사용 환경과 사내 규정에 따라 달라집니다. 굿맨시스템으로 문의해 주시면 확인해 드립니다.
ROHDE & SCHWARZ 로데슈바르츠 TDR/TDT ANALYSIS 오실로스코프 소프트웨어 설치 전 확인할 항목이 있으면 함께 검토해 드립니다.
