ROHDE & SCHWARZ 로데슈바르츠 BODE PLOT 오실로스코프 소프트웨어
가격문의(상세정보 참조)
ROHDE & SCHWARZ BODE PLOT 오실로스코프 소프트웨어
ROHDE & SCHWARZ BODE PLOT OSCILLOSCOPE SOFTWARE
- 대역폭: 10 Hz ~ 25 MHz
- 테스트 모드: 고정 또는 사용자 지정 진폭 프로필
- 데케이드당 최대 500 포인트: 로그 게인 및 선형 위상
- 분석: 파형 커서 및 테스트 결과의 표 형식 보기
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
BODE PLOT
오실로스코프 소프트웨어
BODE PLOT OSCILLOSCOPE SOFTWARE
R&S®RTx-K36 Frequency Response Analysis (Bode plot) 옵션을 사용하면 오실로스코프에서 저주파수 응답 분석을 쉽고 빠르게 수행할 수 있습니다. 이 옵션은 패시브 필터, 증폭 회로를 포함한 다양한 전자 기기의 주파수 응답의 특성을 분석합니다. 스위치 모드 파워 서플라이의 경우 컨트롤 루프 응답 및 파워 서플라이 리젝션비를 측정합니다. 주파수 응답 분석 옵션은 오실로스코프에 탑재된 파형 발생기를 사용하여 10 Hz ~ 25 MHz 범위의 자극 신호를 생성합니다. 오실로스코프는 각 테스트 주파수에서 DUT의 자극 신호 대 출력 신호의 비를 측정하여 게인과 위상을 로그 도표로 그립니다.

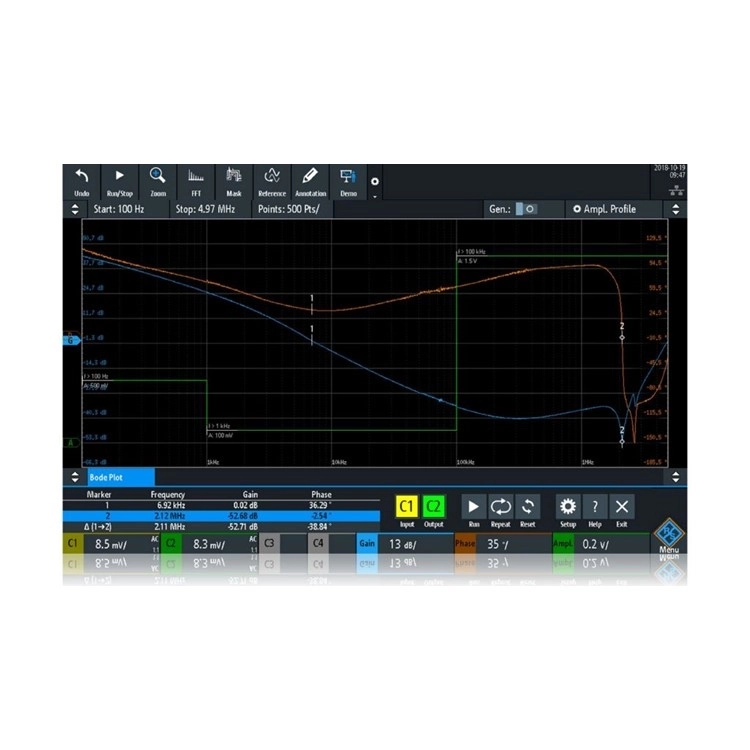

진폭 프로필 R&S®RTx-K36 Frequency Response Analysis(Bode plot) 옵션으로 발생기의 진폭 출력 레벨을 확인할 수 있습니다. 따라서 제어 루프 응답 또는 파워 서플라이 거부율을 수행할 때 노이즈 동작을 억제하고 SNR(신호대잡음비)을 개선하는 데 도움이 됩니다. 최대 16단계를 정의할 수 있습니다. |
진폭 프로필 측정 중 발생기 신호의 진폭 출력 레벨을 변경해 DUT의 노이즈 동작을 억제할 수 있습니다. |
분해능 개선 및 마커 지원 도표의 해상도를 설정 및 수정하기 위한 데케이드당 포인트 수를 설정할 수 있습니다. 이 오실로스코프는 데케이드당 최대 500 포인트를 지원합니다. 도표의 트레이스에서 원하는 위치로 직접 마커를 끌어 놓을 수 있습니다. 범례에 마커의 해당 좌표가 표시됩니다. 크로스오버 주파수를 확인하려면 한 마커를 0 dB로 설정하고 두 번째 마커를 –180° 위상 편이로 설정하십시오. 이제 위상과 게인 마진을 쉽게 확인할 수 있습니다. |
데케이드당 포인트 수 변경 측정 분해능은 데케이드당 포인트 수를 조정하여 변경할 수 있습니다 |

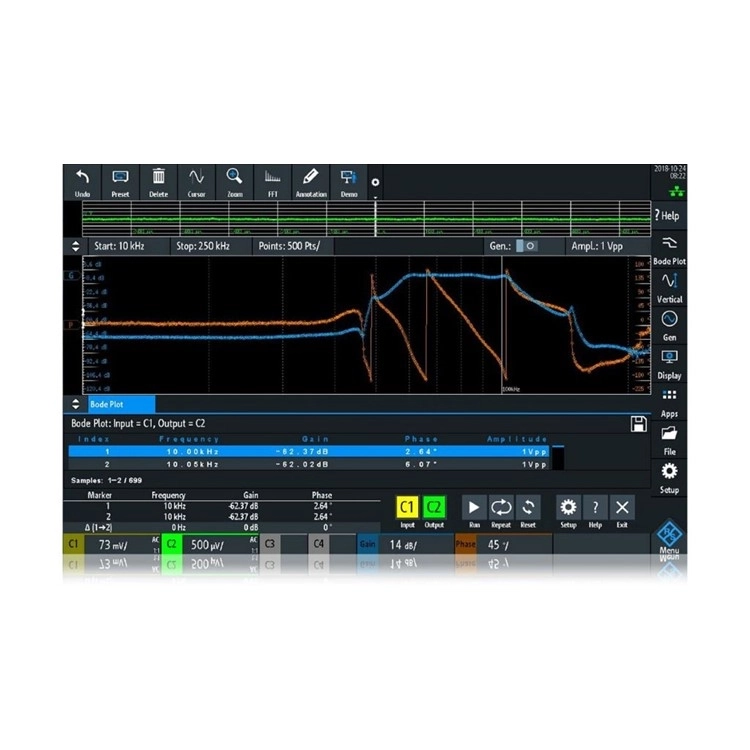

측정표 또한, 결과를 표로 볼 수 있습니다. 측정 결과표에 각 측정 포인트(주파수, 게인, 위상 편이)에 대한 자세한 정보가 표시됩니다. 커서를 사용하는 경우 편의성을 높이기 위해 결과표의 관련 행이 강조 표시됩니다. 보고용인 경우 스크린샷, 표 결과 또는 두 가지 모두 USB 장치에 빠르게 저장할 수 있습니다. |
측정표 측정 결과표에 각 측정 포인트(주파수, 게인, 위상 편이)에 대한 자세한 정보가 표시됩니다. |
광범위한 프로브 포트폴리오 일부 테스트 주파수에서는 Vin 및 Vout의 피크대피크 진폭이 매우 낮을 수 있기 때문에 제어 루프 응답 또는 파워 서플라이 거부율 특성 분석을 정확히 수행하려면 올바른 프로브를 선택해야 합니다. 이러한 값은 오실로스코프의 노이즈 플로어 및/또는 DUT 자체의 스위칭 노이즈에 묻힐 수 있습니다. 노이즈가 낮은 R&S®RT-ZP1X 38 MHz 대역폭 1:1 패시브 프로브를 권장합니다. 이 프로브는 측정 노이즈를 낮추고 최고의 SNR을 제공합니다. |
R&S®RT-ZP1X 38 MHz 1:1 Passive Probe 저노이즈 패시브 프로브는 측정 노이즈를 줄이며 최고의 SNR을 제공합니다. |
Bode plot RTA-K36 RTB-K36 RTM-K36 MXO4-K36 R&S Bode plot ROHDESCHWARZ Bode plot ROHDE-SCHWARZ Bode plot 로데슈바르즈 Bode plot 로데슈바르츠 Bode plot Bode plot R&S Bode plot ROHDESCHWARZ Bode plot ROHDE-SCHWARZ Bode plot 로데슈바르즈 Bode plot 로데슈바르츠
■ 관련 상품
- ROHDE & SCHWARZ 로데슈바르즈 SCOPE RIDER 휴대용 오실로스코프 (가격문의)
- ROHDE & SCHWARZ 로데슈바르즈 RTC1000 오실로스코프 – 굿맨시스템 (가격문의)
- 로데슈바르즈 ROHDE & SCHWARZ RTB2000 오실로스코프 – 굿맨시스템 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
로데슈바르츠 BODE PLOT 오실로스코프 소프트웨어는 10 Hz ~ 25 MHz 대역폭의 보드 선도 분석을 지원합니다. 고정 또는 사용자 지정 진폭 프로필 테스트 모드를 제공하고, 데케이드당 최대 500 포인트로 로그 게인·선형 위상을 표시하며 파형 커서와 표 형식 결과 보기를 지원합니다.
ROHDE & SCHWARZ 로데슈바르츠 BODE PLOT 오실로스코프 소프트웨어 도입 전 확인 정리
제품 개요
상품 원문에 기재된 개요입니다.
- 측정 중 발생기 신호의 진폭 출력 레벨을 변경해 DUT의 노이즈 동작을 억제할 수 있습니다.
- 측정 분해능은 데케이드당 포인트 수를 조정하여 변경할 수 있습니다
- 측정표
- 또한, 결과를 표로 볼 수 있습니다. 측정 결과표에 각 측정 포인트(주파수, 게인, 위상 편이)에 대한 자세한 정보가 표시됩니다. 커서를 사용하는 경우 편의성을 높이기 위해 결과표의 관련 행이 강조 표시됩니다. 보고용인 경우 스크린샷, 표 결과 또는 두 가지 모두 USB 장치에 빠르게 저장할 수 있습니다.
핵심 사양
상품 원문에 기재된 사양입니다.
- 1 Passive Probe — 사용 조건과 대조해 확인
- 500 포인트 — 사용 조건과 대조해 확인
구성 및 옵션 확인사항
상품 원문에 기재된 구성·부속 관련 내용입니다.
- R&S®RTx-K36 Frequency Response Analysis(Bode plot) 옵션으로 발생기의 진폭 출력 레벨을 확인할 수 있습니다. 따라서 제어 루프 응답 또는 파워 서플라이 거부율을 수행할 때 노이즈 동작을 억제하고 SNR(신호대잡음비)을 개선하는 데 도움이 됩니다. 최대 16단계를 정의할 수 있습니다.
- 광범위한 프로브 포트폴리오
- R&S®RT-ZP1X 38 MHz 1:1 Passive Probe
- 저노이즈 패시브 프로브는 측정 노이즈를 줄이며 최고의 SNR을 제공합니다.
