키사이트 ・ KEYSIGHT

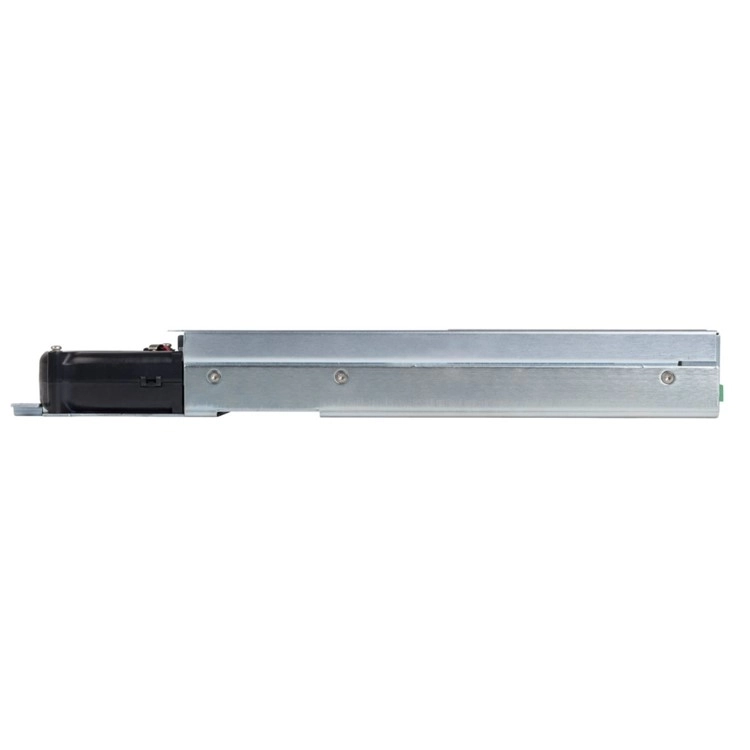

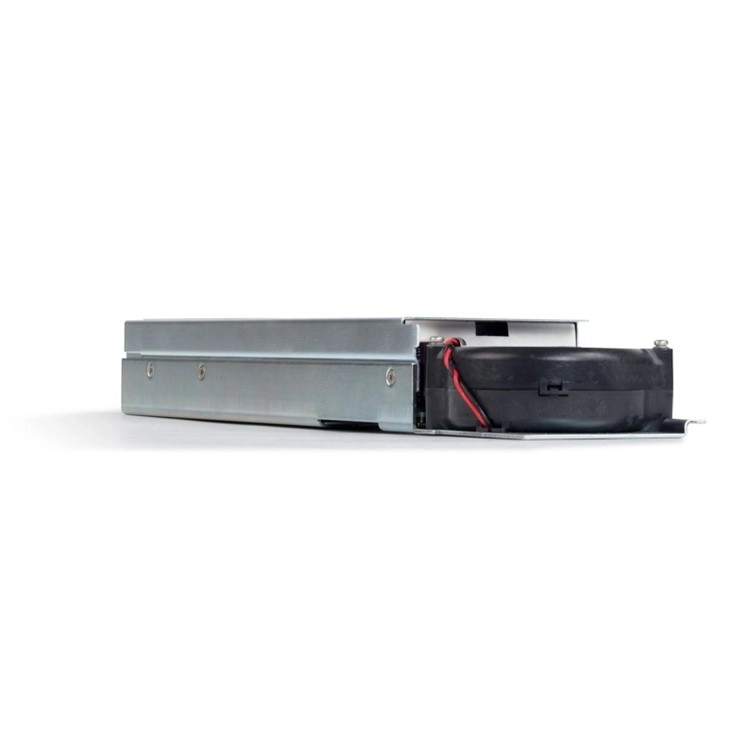

N6780 시리즈
2사분면 DC 전원 모듈
N6780 Series 2-Quadrant DC Power Module
주요 특징
키사이트 N6783A-BAT 배터리 충전/방전 모듈은 배터리 구동식(모바일) 디바이스 설계자들이 사용하도록 설계된 기본 2사분면 모듈입니다. 모바일 디바이스의 연구 개발 중에는 최종 설계에 사용될 배터리의 올바른 검증이 필요합니다. 배터리를 영구적으로 설치해야 하는 설계의 경우에는 특히 이러한 검증이 중요합니다. 배터리 검증을 위해서는 사양을 충족하고 디바이스가 예상대로 작동하는지 확인할 수 있도록 전압과 전류 측정 중 배터리의 충전과 방전이 필요합니다. N6783A-BAT는 2사분면 작동을 통해 배터리를 충전하는 전원 공급기 역할을 하거나 배터리를 방전하는 전자 부하 역할을 할 수 있습니다. 그리고 디지털화 측정 시스템을 내장하고 있어 정확한 장단기 측정이 가능합니다.
N6783A-BAT는 또한 디바이스가 특정 조건에서 어떻게 동작하는지 확인하기 위해 배터리를 특정 수준으로 충전 또는 방전해, 모바일 디바이스에서의 테스트에 적합하도록 배터리 조건을 조정하는 데에도 사용할 수 있습니다. 따라서 R&D 엔지니어는 여러 충전 수준에서 설계가 실제로 어떻게 작동하는지 이해할 수 있습니다.
출력 정격
- 전압: 8 V
- 전류: -2 A ~ + 3 A
- 전력: 24 W
프로그래밍 정확도(23°C ±5°C에서)
- 전압: 0.1% + 10 mV
- 양전류: 0.1% + 1.8 mA
- 음전류(-2 A에서): 0.2% + 1.8 mA
측정 정확도(23ºC ±5ºC에서)
- 전압: 0.05% + 5 mV
- 전류 고범위: 0.1% + 600 µA
- 전류 저범위(≤ 150 mA): 0.1% + 75 µA
n6783a n6783a KEYSIGHT KEYSIGHT n6783a n6783a 키사이트 키사이트 n6783a n6783a SMU SMU n6783a KEYSIGHT SMU n6783a
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
KEYSIGHT N6780 제품 데이터시트의 핵심 사양입니다.
- – Built-in digitizers measure and log voltage, current, and power every ~5 µs (~200 kHz)
- The N6781A, N6782A, N6785A, and N6786A have multiple current measurement ranges
- battery-powered devices from 20 W to 80 W, including e-Book readers, MP3
- converters, PMUs, PMICs, and power amplifiers from 20 W to 80 W.
- battery using the programmable output resistance of the N6781A and N6785A.
- ranges changes, the N6784A’s output voltage and current remain steady and the
- – 4-quadrant power supply (N6784A only)
- Power 20 W 20 W 80 W
- Output voltage ripple & noise (PARD): (from 20 Hz – 20 MHz, at full load)
- Current, 8 A, 6.7 A, 5 A, & 4 A ranges - - 400 µA
- Programming accuracy: (At 23 °C ±5 °C after 30 min. warm-up. Applies from minimum to maximum programming range at any load.)
- Voltage, 15 V & 10 V ranges - - 0.025% + 1.8 mV
- Current, 8 A, 6.7 A, 5 A, & 4 A ranges - - 0.04% + 1.5 mA
- Current, 3 A & 1 A range 0.04% + 300 μA 0.04% + 300 μA -
- Current, 300 mA range 0.03% + 150 μA - -
- Current, 100 mA range - 0.03% + 12 μA -
- Current, 10 mA range - 0.025% + 5 μA -
- Resistance (in 20 V output range) 0.1% + 3 mΩ - 0.1% + 1 mΩ
- Resistance for 15 V & 10 V ranges - - 0.1% + 1 mΩ
- Resistance (in 6 V output range) 0.1% + 1.5 mΩ - 0.1% + 1 mΩ
- Measurement accuracy: (at 23 °C ±5 °C)
- Auxiliary Voltage Measurement Input 0.025% + 5 mV - 0.025% + 5 mV
- Current, 8 A range - - 0.04% + 1.5 mA
- Current, 10 μA range 0.025% + 8 nA 0.025% + 8 nA -
- 20 V range with a 0.8 A load step ± 10 mV ± 10 mV ± 20 mV
- 15 V & 10 V range with a 1.4 A load step - - ± 20 mV
- Voltage 300 μV 300 μV 100 uV
- Current 60 μA 60 μA 100 uA
- N6785A, -4 A +4 A, +20 V Voltage
- derating -15 V
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 키사이트 KEYSIGHT E3648A 듀얼출력 파워서플라이 (가격문의)
- KEYSIGHT 키사이트 E36102B DC 전원공급기 6V, 5A, 30W (가격문의)
- KEYSIGHT 키사이트 E36103B DC 전원 공급 장치 20V, 2A, 40W – 굿맨시스템 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
N6780 모델 차이 정리
사용 목적
상품 원문에 기재된 사용·측정 관련 내용입니다.
- 측정 정확도(23ºC ±5ºC에서)
사양 요약
상품 원문에 기재된 범위 관련 항목입니다. 2 A ~ + 3 A / 0.1% + 600 µA
운용 시 확인사항
사용 조건과 상품 원문 사양을 대조해 확인하세요.
자주 묻는 질문
N6780 재고가 있나요?
재고 현황은 시점에 따라 달라집니다. 굿맨시스템으로 문의해 주시면 현재 가용 여부를 확인해 드립니다.
이 모델 견적을 받을 수 있나요?
구성과 수량에 따라 견적이 달라집니다. 굿맨시스템으로 사용 목적과 필요 구성을 알려주시면 견적을 안내해 드립니다.
N6780 교정 성적서 발급이 가능한가요?
교정 주기·성적서 발급 요건은 사용 환경과 사내 규정에 따라 달라집니다. 굿맨시스템으로 문의해 주시면 확인해 드립니다.
이 모델 의 시험 전압 사양은 무엇인가요?
상품 원문 기재값: 전압: 8 V
N6780 현장 조건이 특수하다면 미리 알려주세요.
