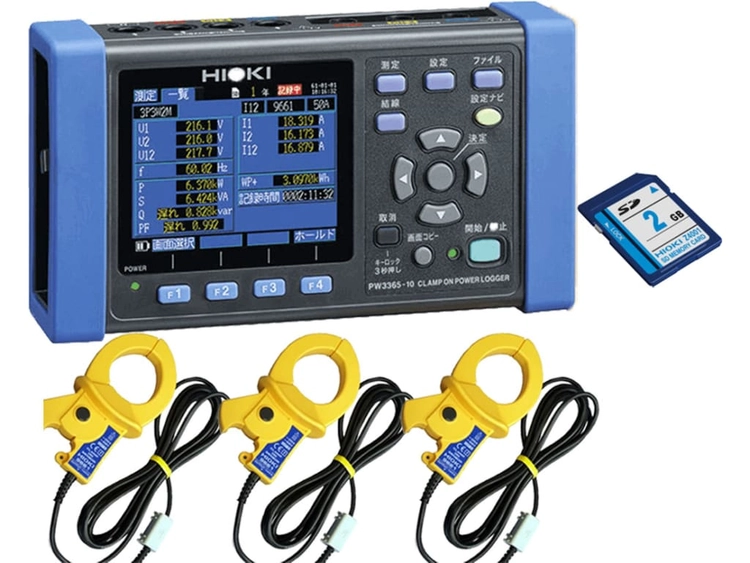

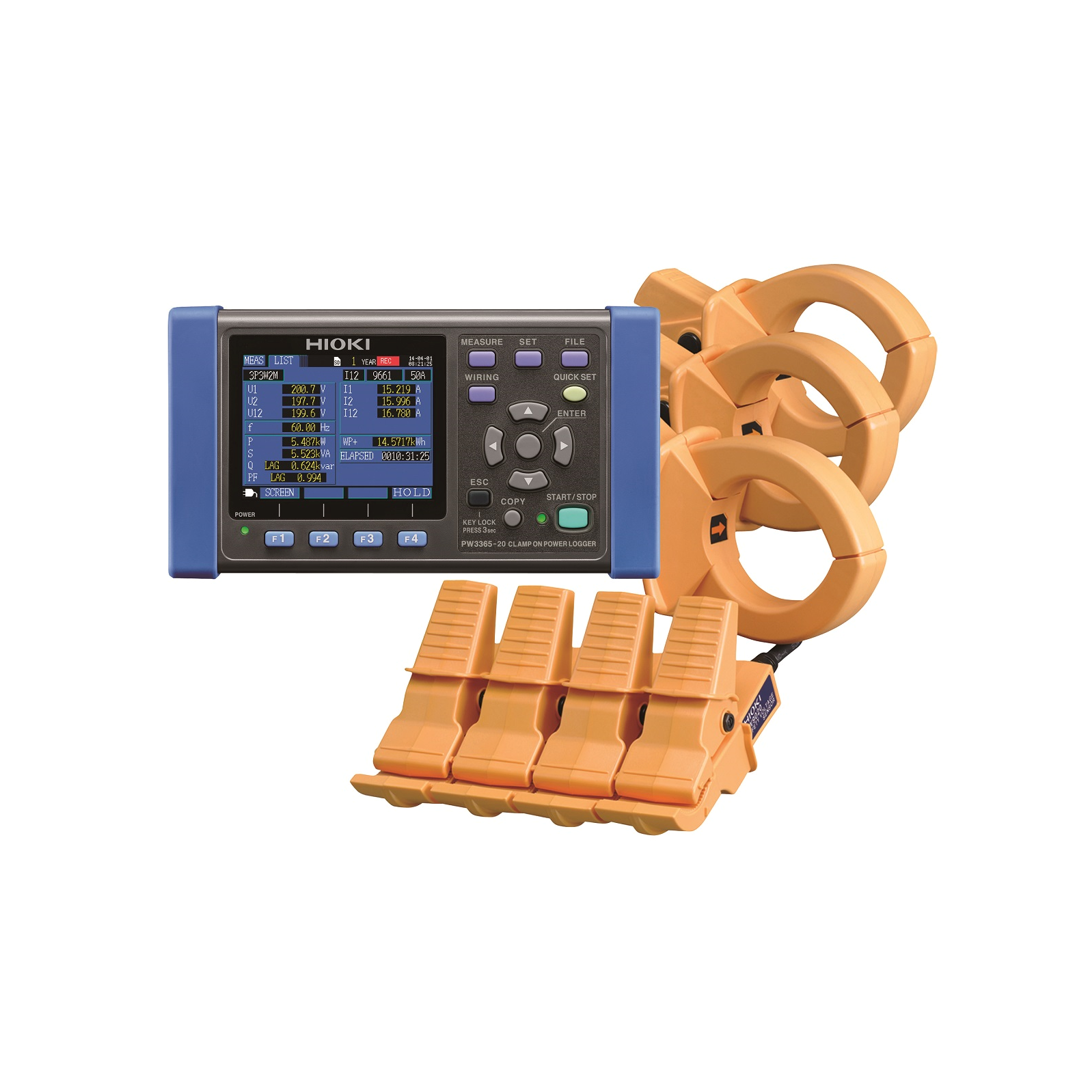

히오키 HIOKI PW3365-20 클램프 온 파워로거 정품
가격문의(상세정보 참조)

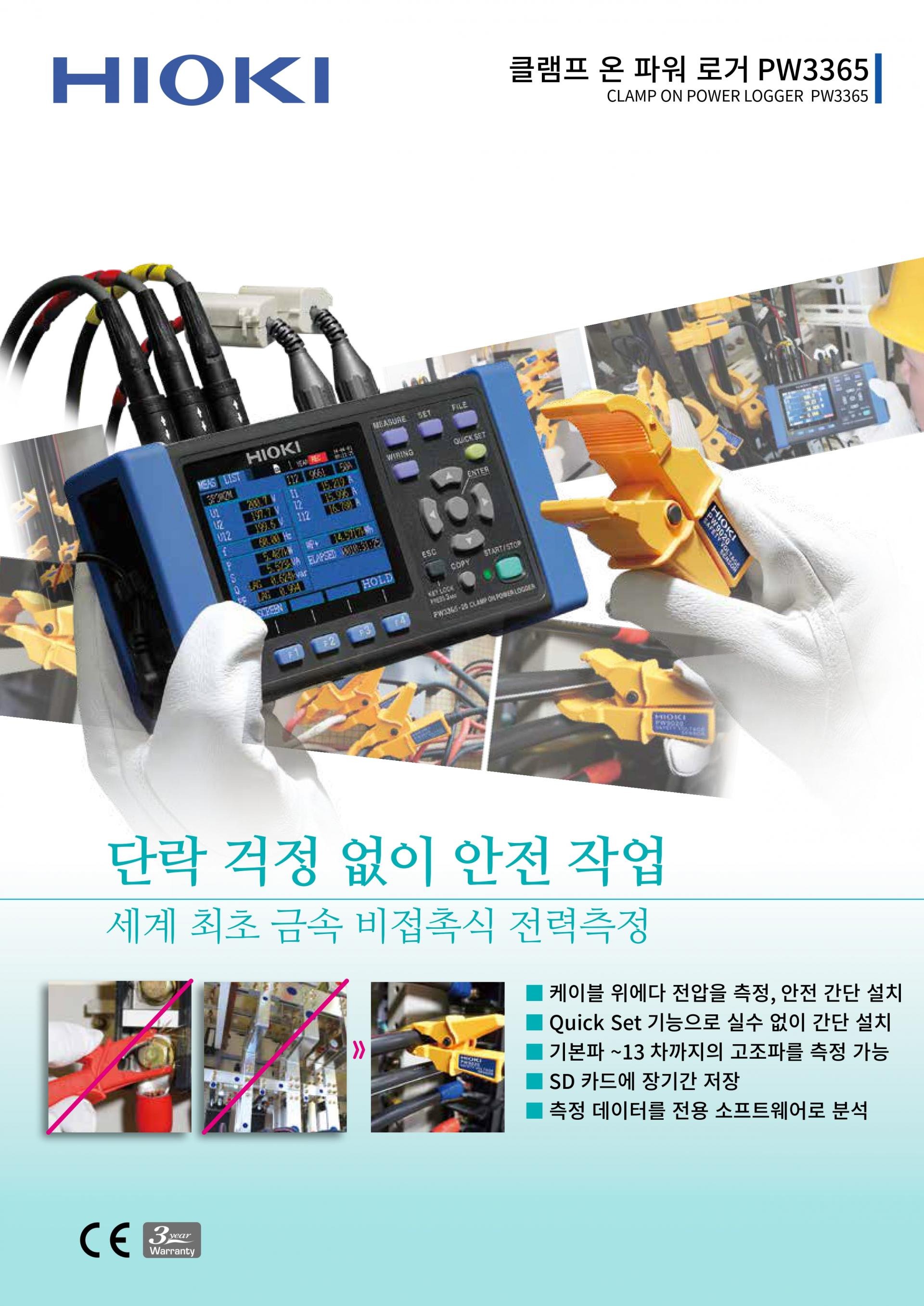

세계최초 금속 비접촉 전력측정 !
단락 걱정 없음
★ 펌웨어 버전업(V2.10)으로 한국어 표시 대응 ★
히오키 HIOKI PW3365-20 클램프 온 파워로거 정품
- 케이블 위에다 전압 측정, 단락의 위험 제로
- 단상부터 삼상 4선, 400V 라인까지 대응
- 유효측정범위 90V ~ 520V까지
- 기본파 ~ 13차까지의 고조파를 측정
- 좁은 배전반 안에도 설치 가능한 포터블한 설계
- SD 카드에 장기간 저장 가능
- 설정 안내 기능으로 확실한 연결을 지원
(연결상태를 리얼한 그래픽 화면으로 안내)
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 HIOKI PW3365-20 클램프 온 파워로거 정품
주요 특징
세계최초 금속 비접촉 전력측정 !
단락 걱정 없음
★ 펌웨어 버전업(V2.10)으로 한국어 표시 대응 ★
- 케이블 위에다 전압 측정, 단락의 위험 제로
- 단상부터 삼상 4선, 400V 라인까지 대응
- 유효측정범위 90V ~ 520V까지
- 기본파 ~ 13차까지의 고조파를 측정
- 좁은 배전반 안에도 설치 가능한 포터블한 설계
- SD 카드에 장기간 저장 가능
- 설정 안내 기능으로 확실한 연결을 지원
(연결상태를 리얼한 그래픽 화면으로 안내)

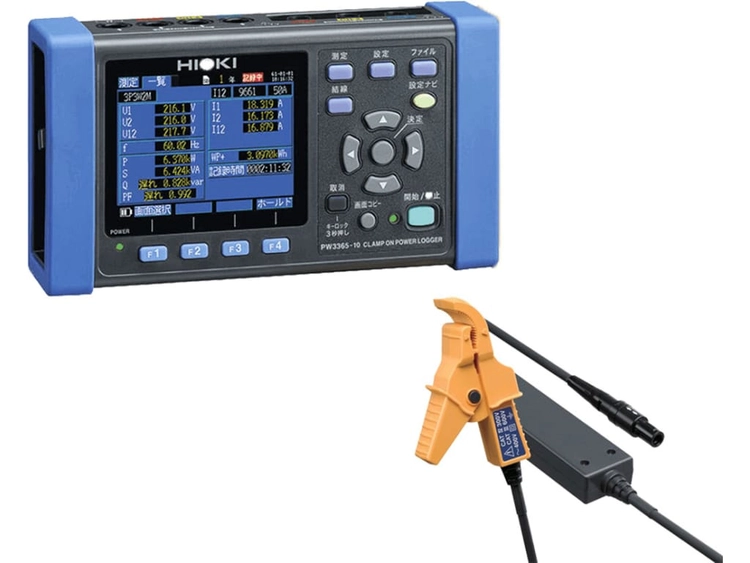

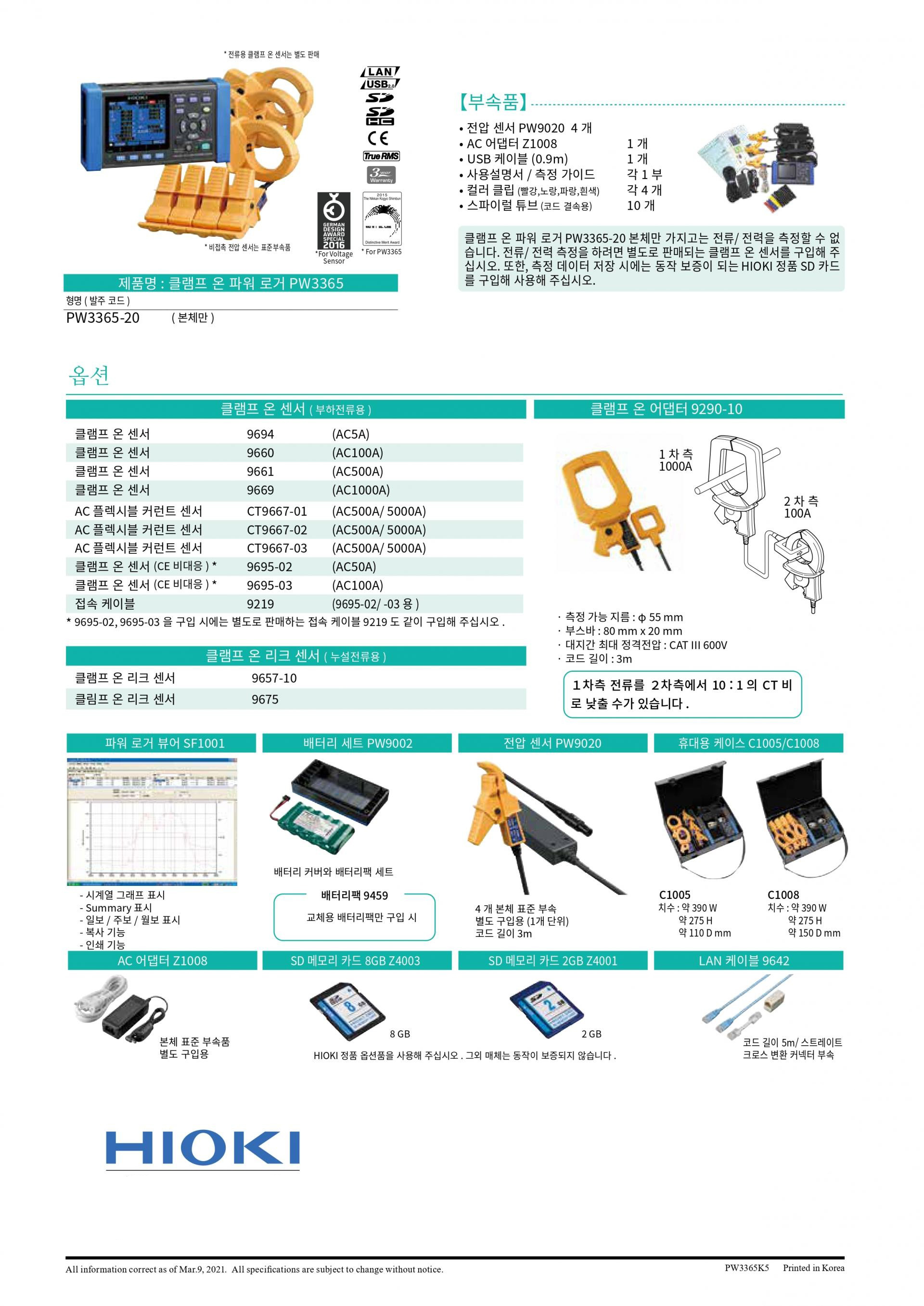

제품 개요
PW3365 본체만으로는 전류 · 전력 측정을 할 수 없습니다.

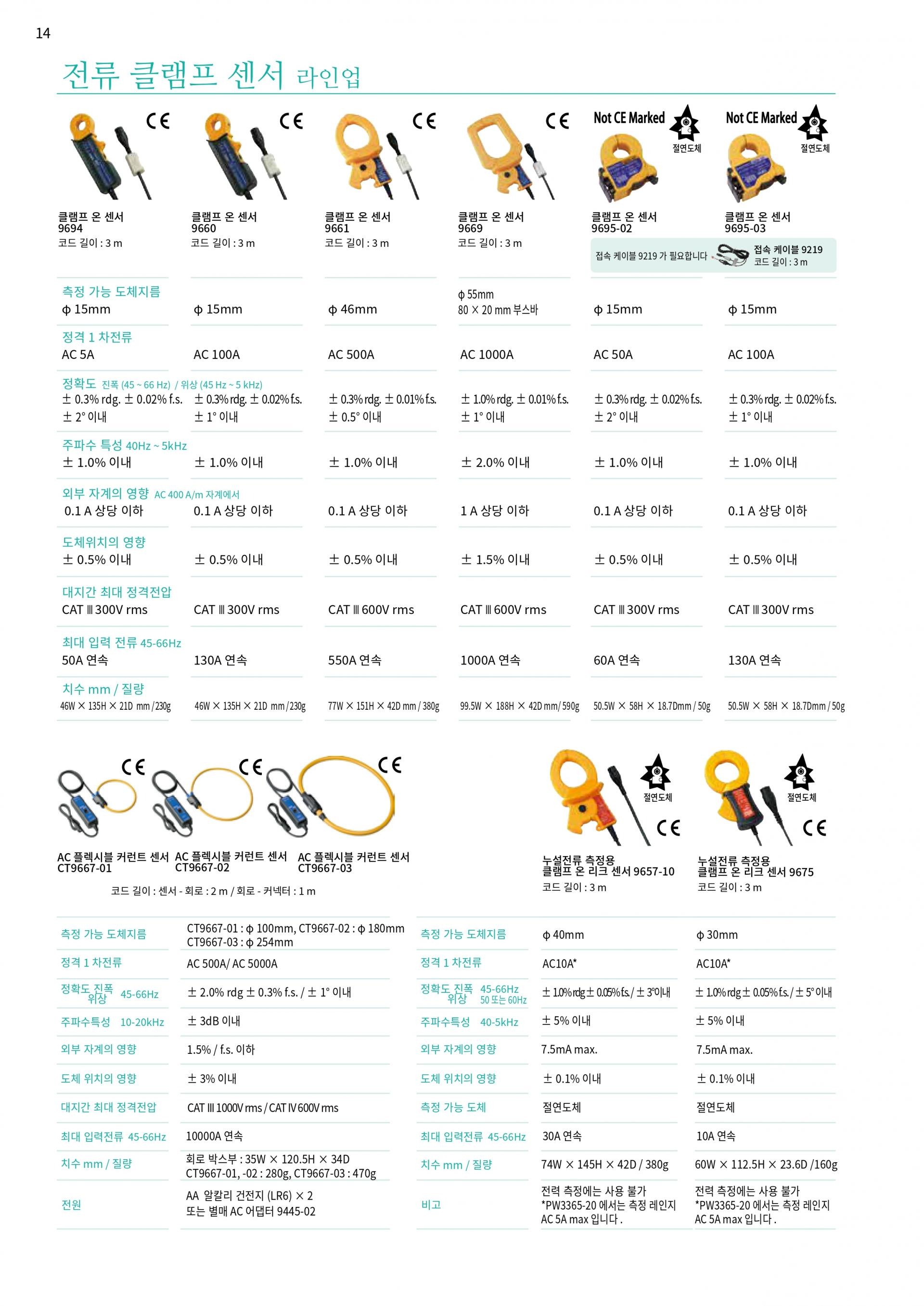

측정 목적에 따라 옵션의 클램프 온 센서를 별도 구입 부탁드립니다.
3P3W3M, 3P4W의 측정시에는 전압 센서 1개를 별도로 추가 구입 부탁드립니다.
또한 측정 데이터의 저장에는 작동 보증된 옵션 SD카드를 구매, 사용 부탁드립니다.
제품 소개 동영상
기록계, 전력계
세계최초! 금속 비접촉식 전력 측정. 클램프 전력계 PW3365 소개영상
Energy Logging at its Safest │ Clamp On Power Logger PW3365-20 – HIOKI
각종 수상
- 독일 디자인상 German Design Award Special 2016
(※ 전압 센서 PW9020) - 기계 공업 디자인상 심사위원회 특별상 2015년도 일간Nikkan공업Kōgyō신문Shimbun
(※ PW3365)

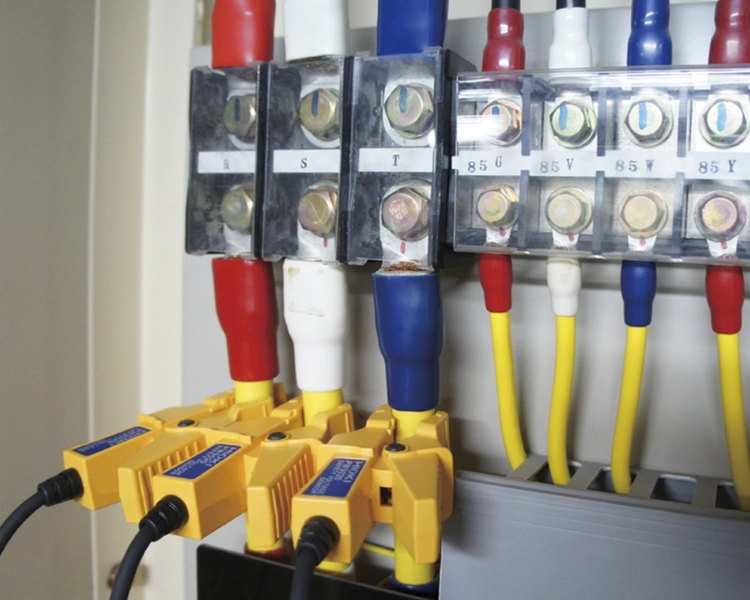

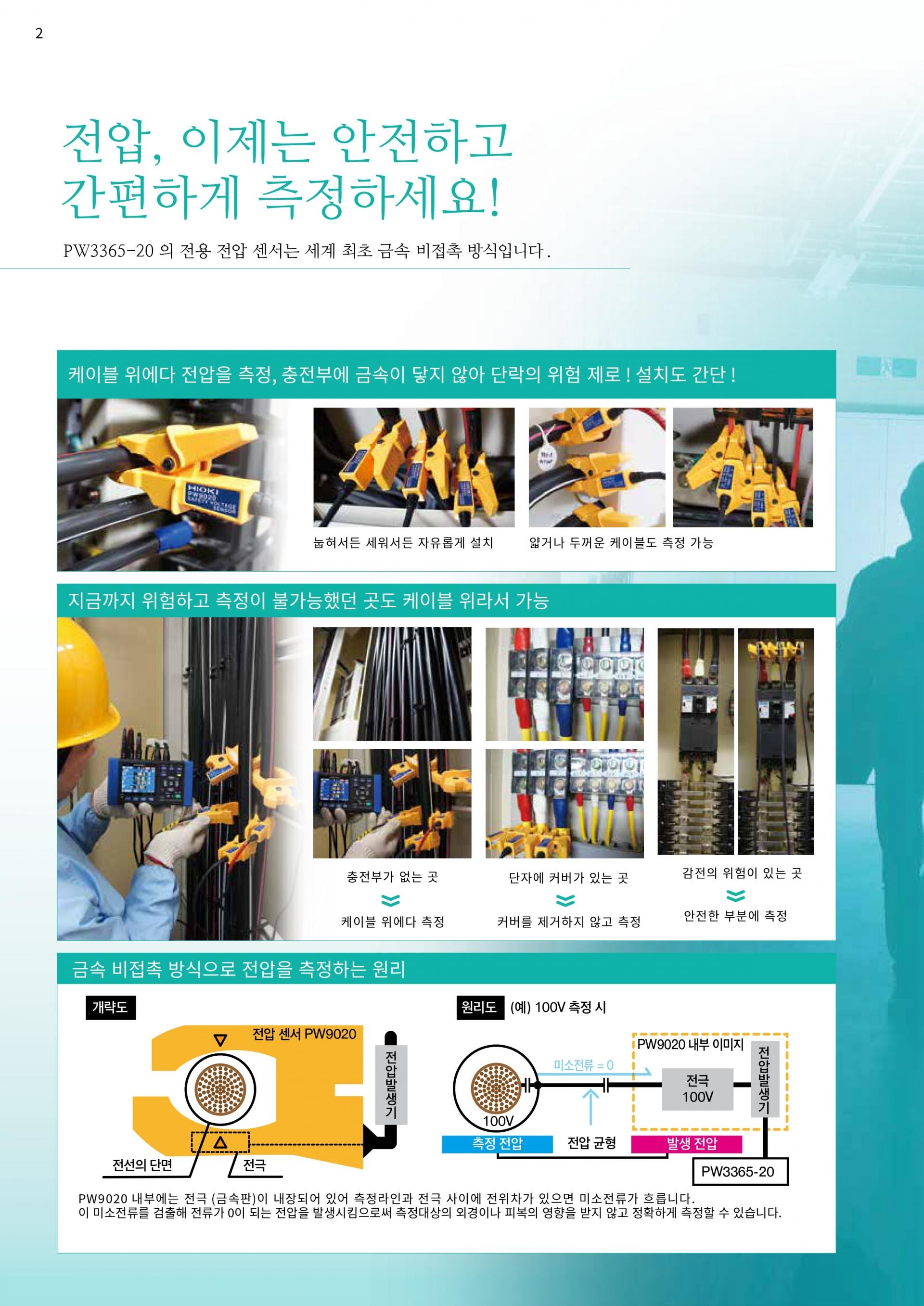

클램프 전력계라서 차단기를 내리지 않고도 안전하고 간단히 전력 측정 가능
지금까지 클램프 전력계의 전력 측정에서 전압은 금속 단자에 연결했었습니다.

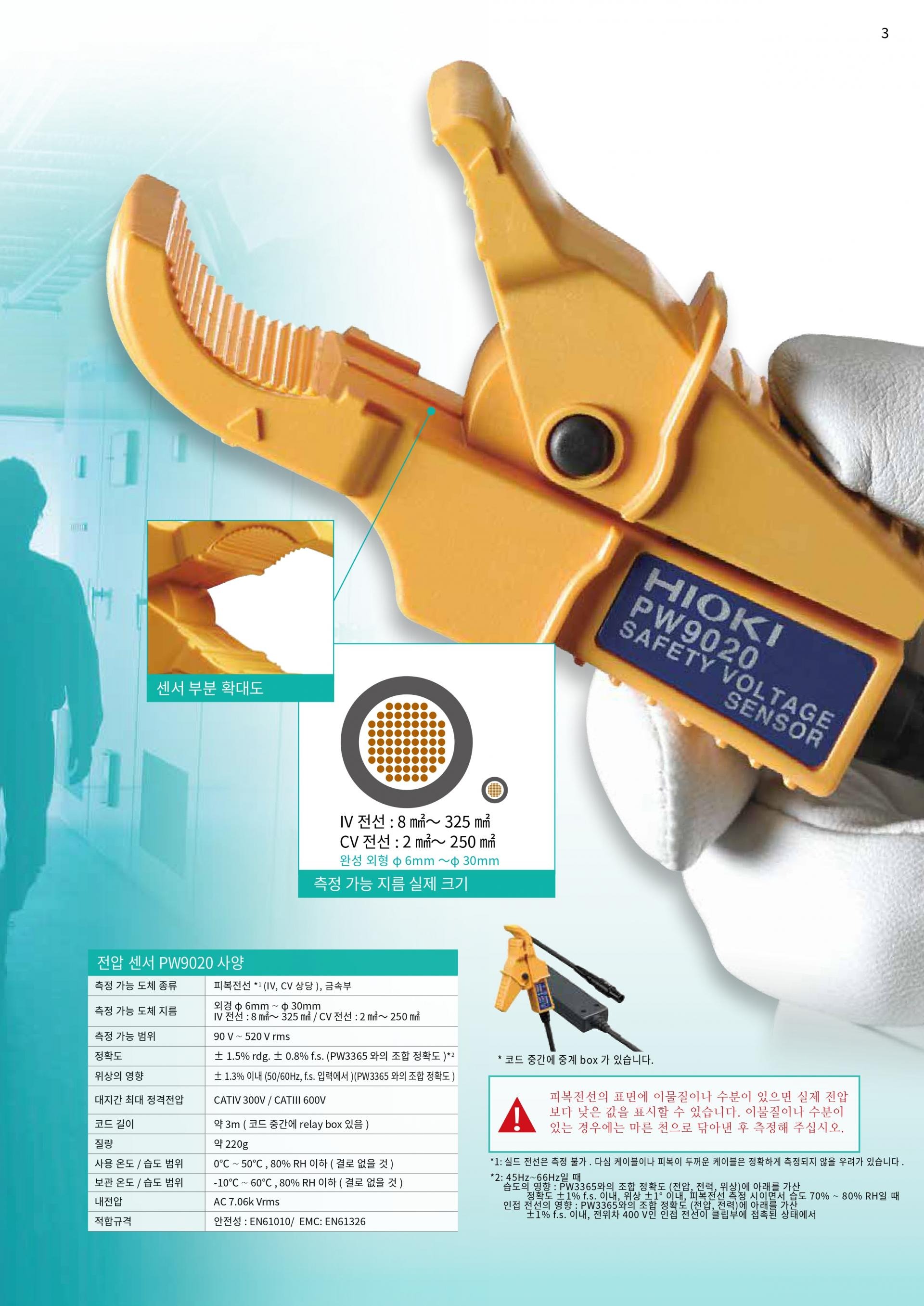

하지만 신개발 금속 비접촉 전압 센서를 이용하면 피복 전선을 끼우는 것만으로 측정이 가능합니다.
충전부에 금속이 닿지 않기 때문에 단락의 위험이 없으며, 단자에 커버가 있는 곳도 커버를 제거하지 않고 케이블 위에다 연결할 수 있기 때문에 설치도 간편합니다.

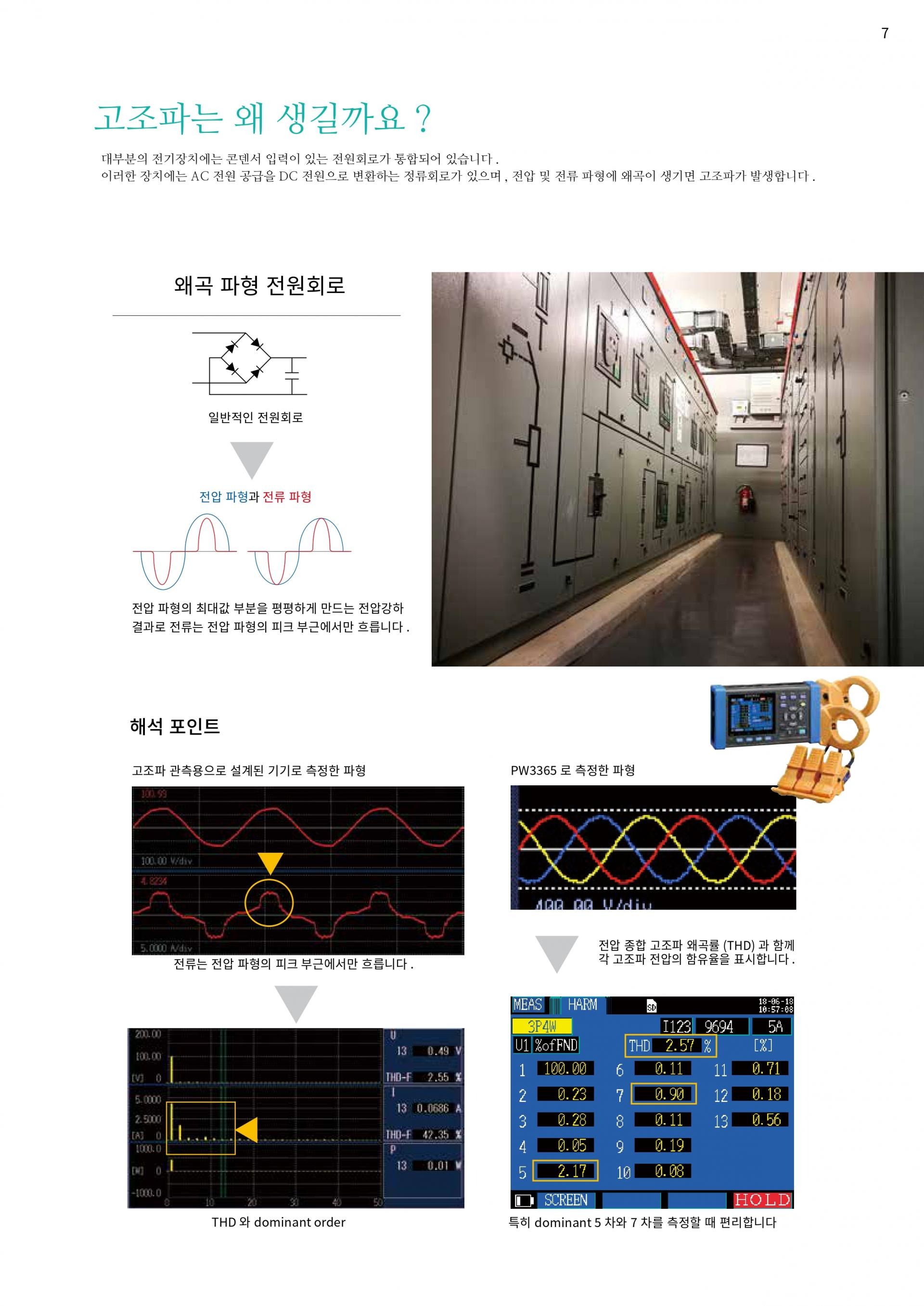

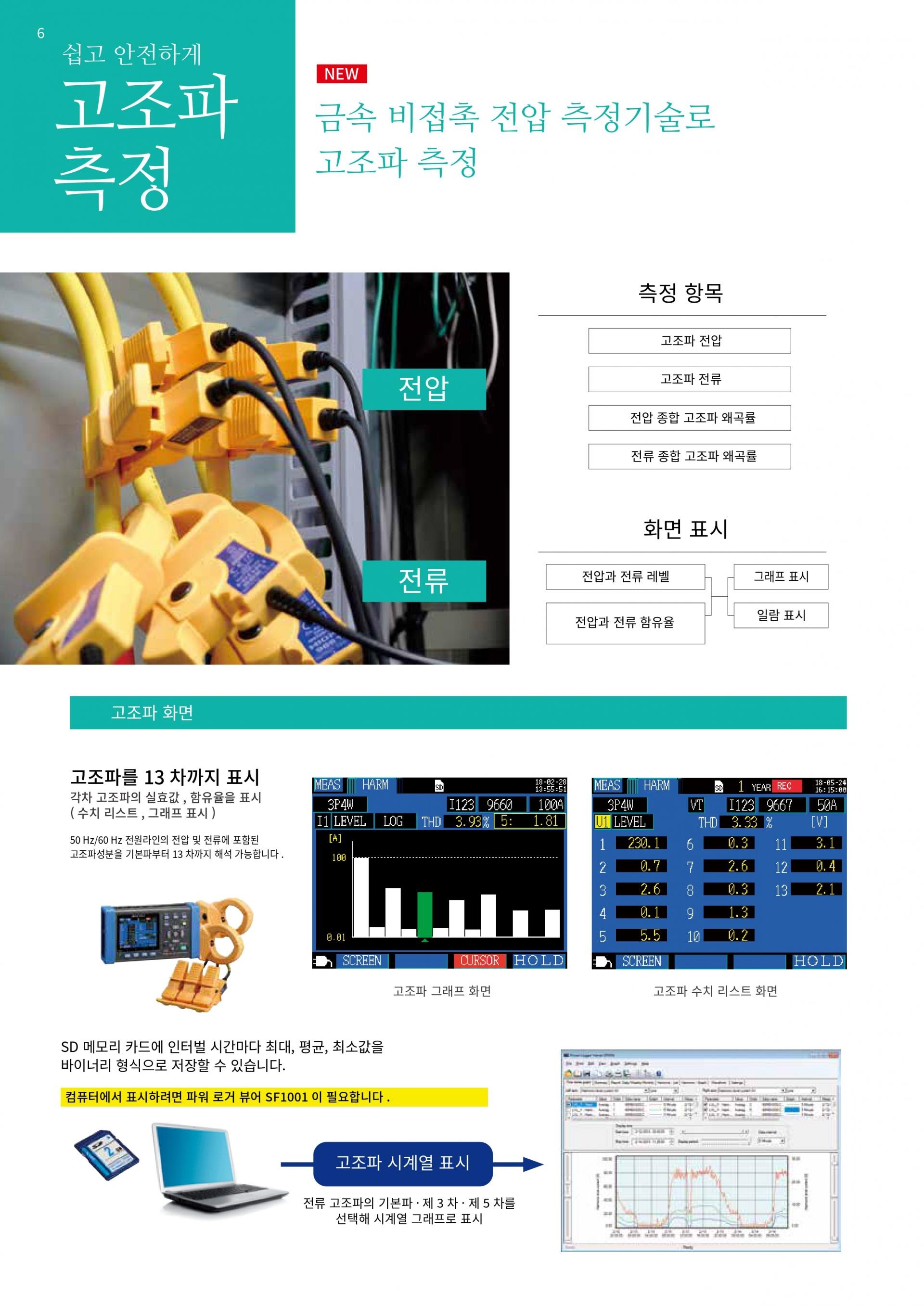

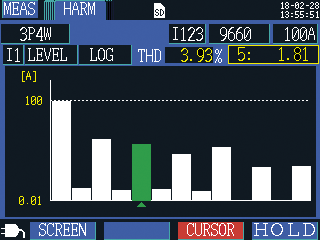

고조파 측정 │ 기본파부터 13차까지 해석 (V2.00 신기능)
50Hz/60Hz 전원 라인의 전압이나 전류에 포함되는 고조파 성분을 기본파부터 13차까지 해석할 수 있습니다
종합 왜곡률(THD)과 각 차 고조파의 실효값, 함유율을 표시합니다 (수치 리스트, 그래프 표시).
고조파 성분 중 지배적인 5차, 7차 고조파를 안전하고 쉽게 측정할 수 있습니다

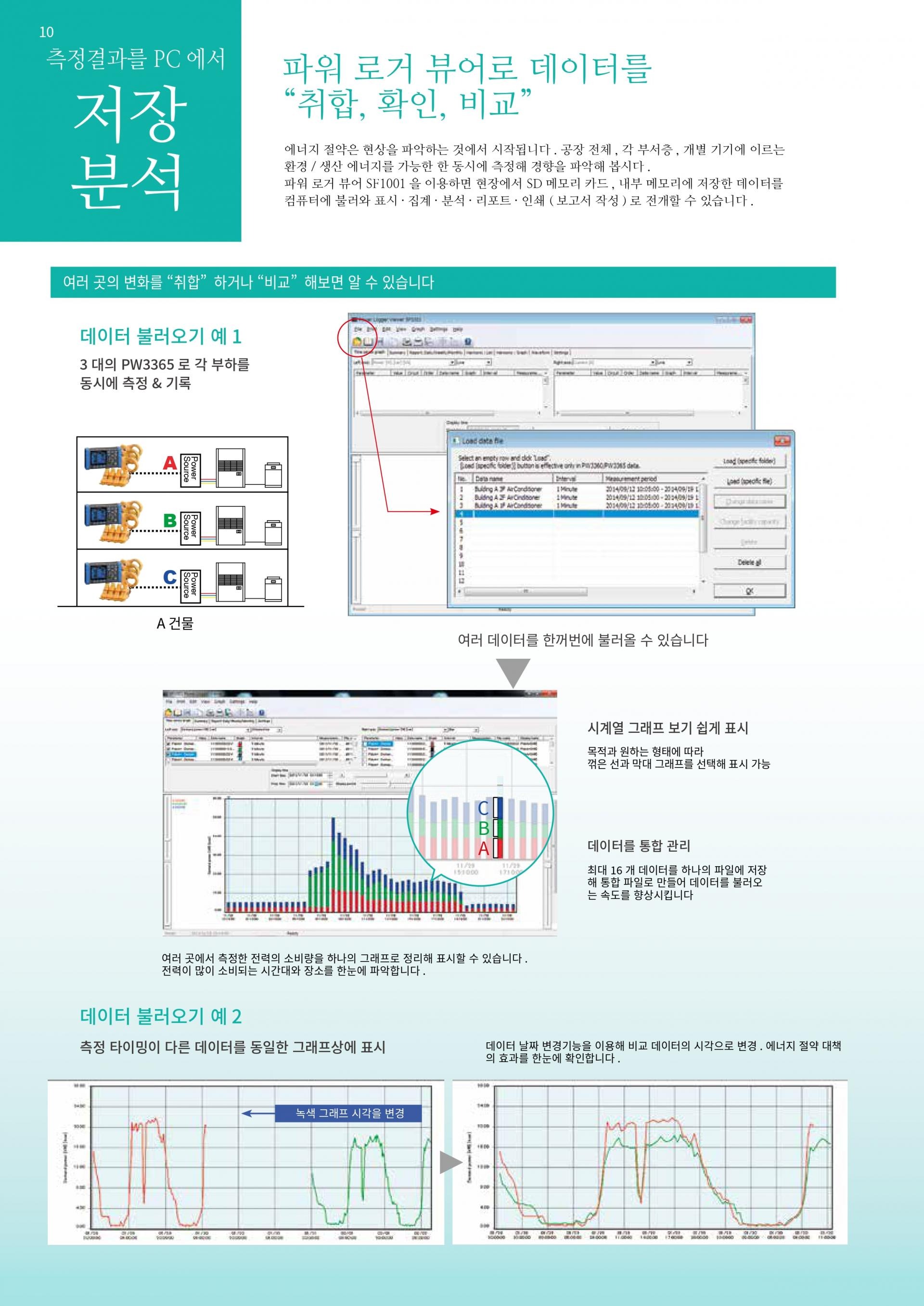

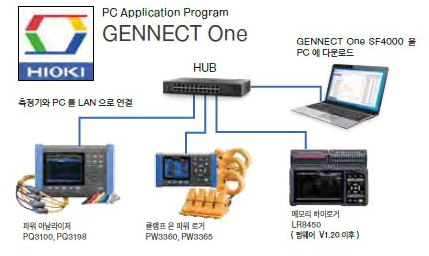

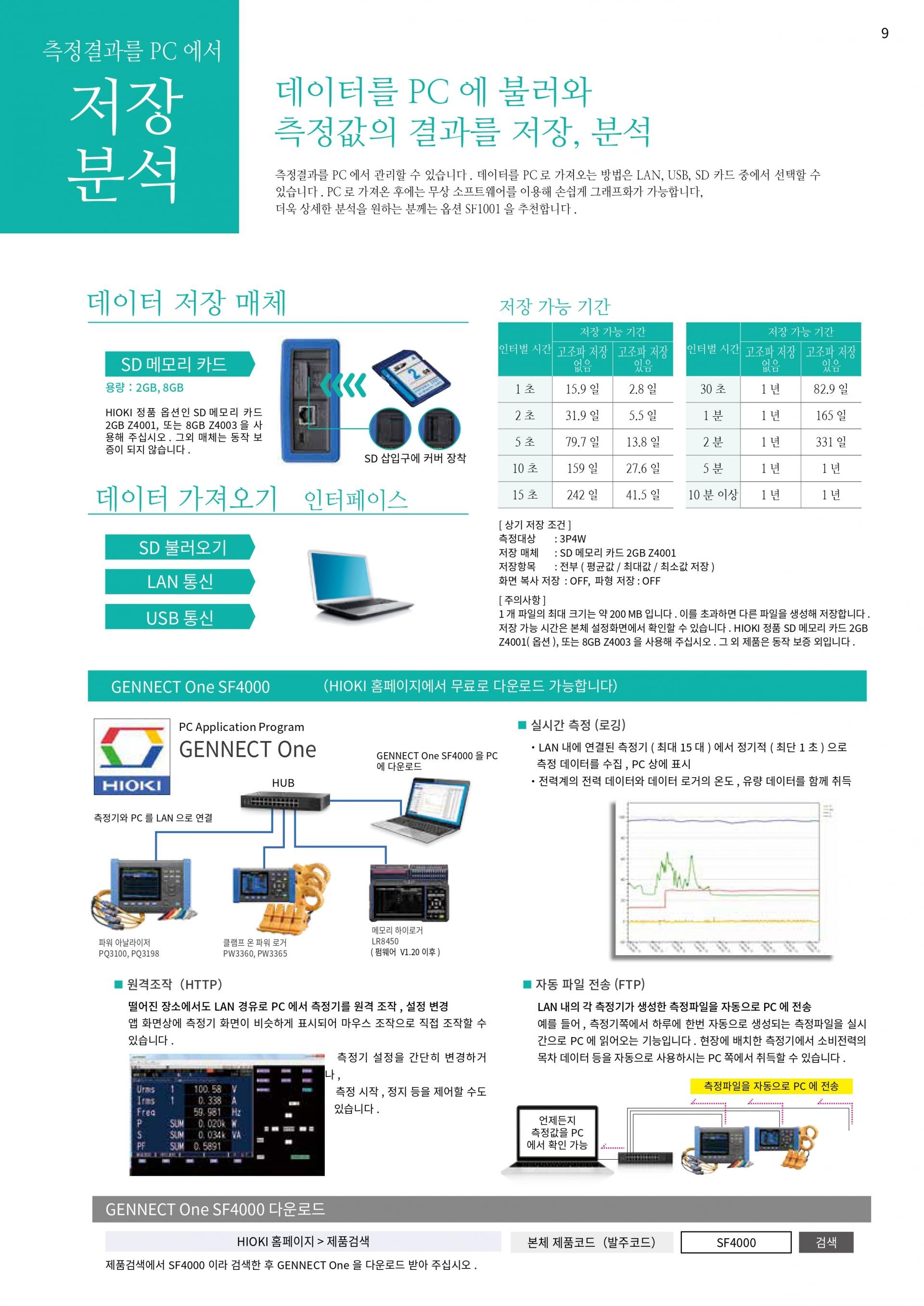

현장의 측정결과를 실시간으로 PC에서 취득, GENNECT One SF4000
측정하면서 데이터를 PC에 실시간으로 일괄 표시 · 저장
GENNECT One 사이트 바로가기

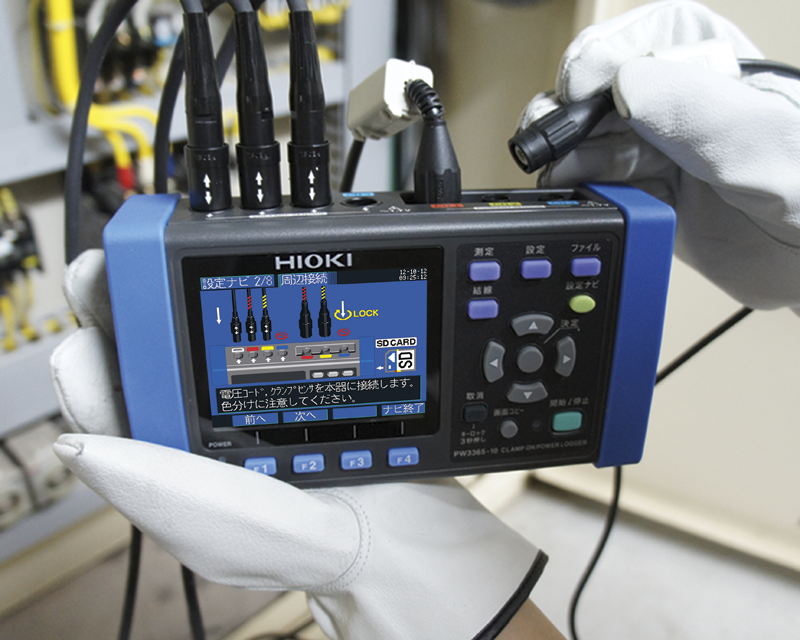

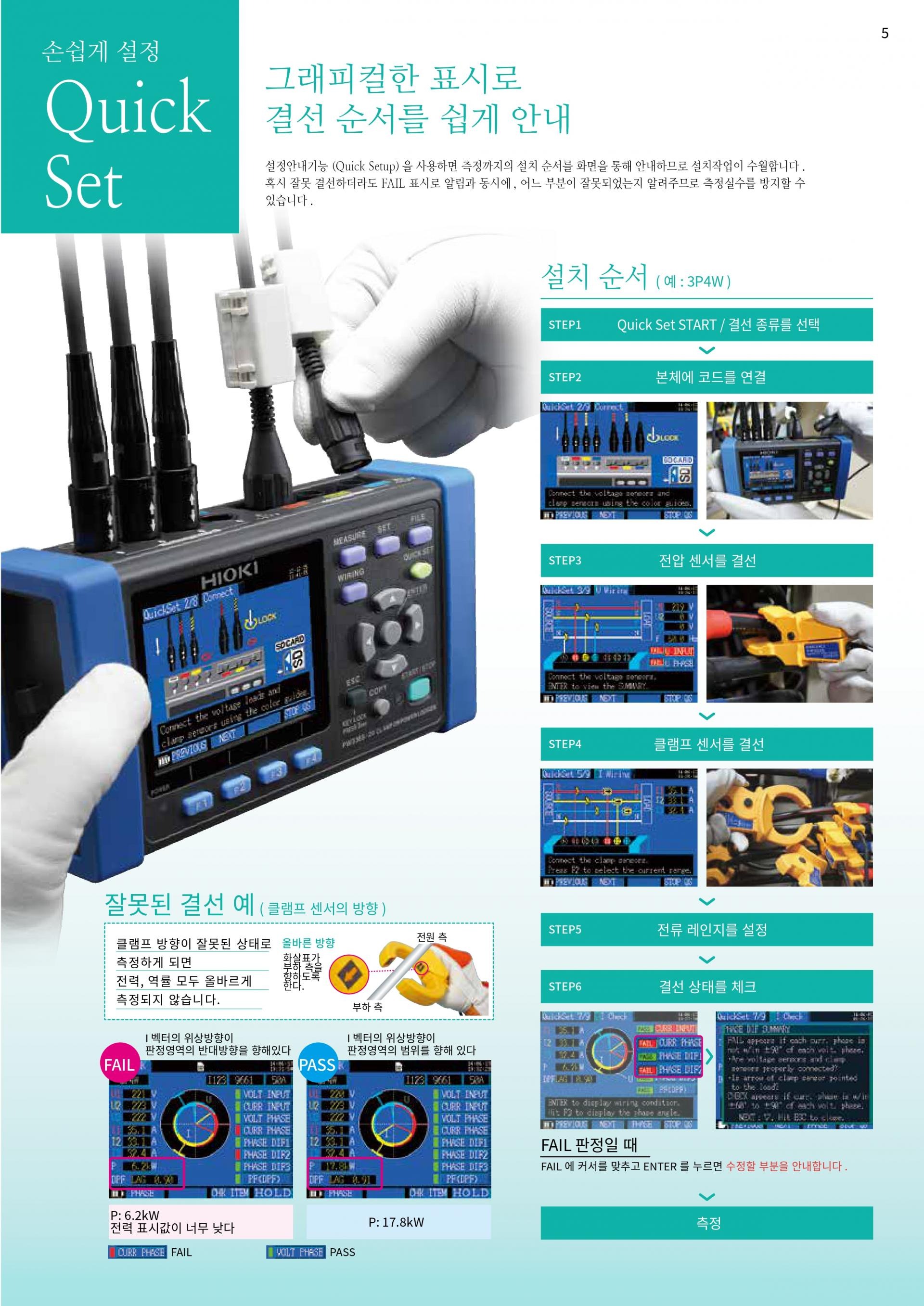

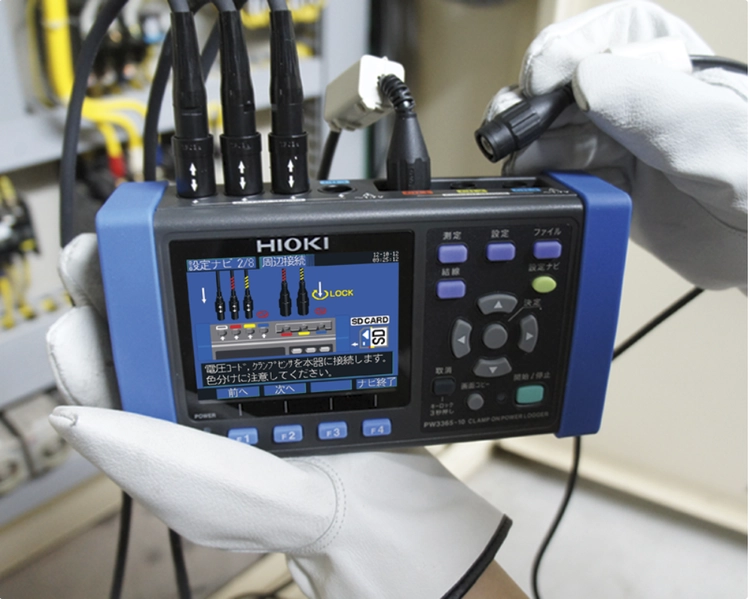

그래픽으로 클램프 전력계의 결선 순서를 알기 쉽게 안내
설정 안내 기능으로 측정까지의 순서를 그래픽으로 안내하기 때문에 삼상 전력 측정도 간단히 설치 작업할 수 있습니다.
만약 결선 과정에 실수가 있어도 FAIL 표시로 알려주기 때문에 측정 오류를 방지할 수 있습니다.

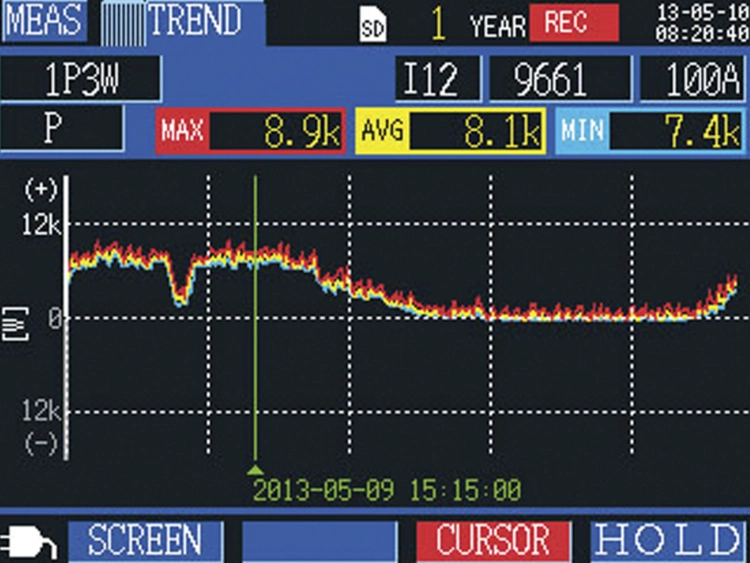

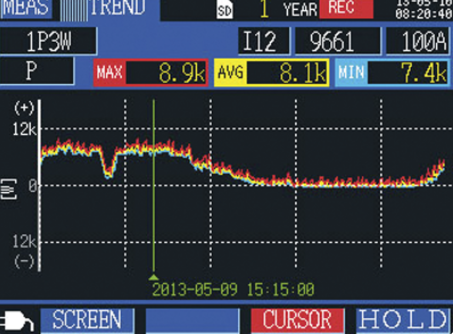

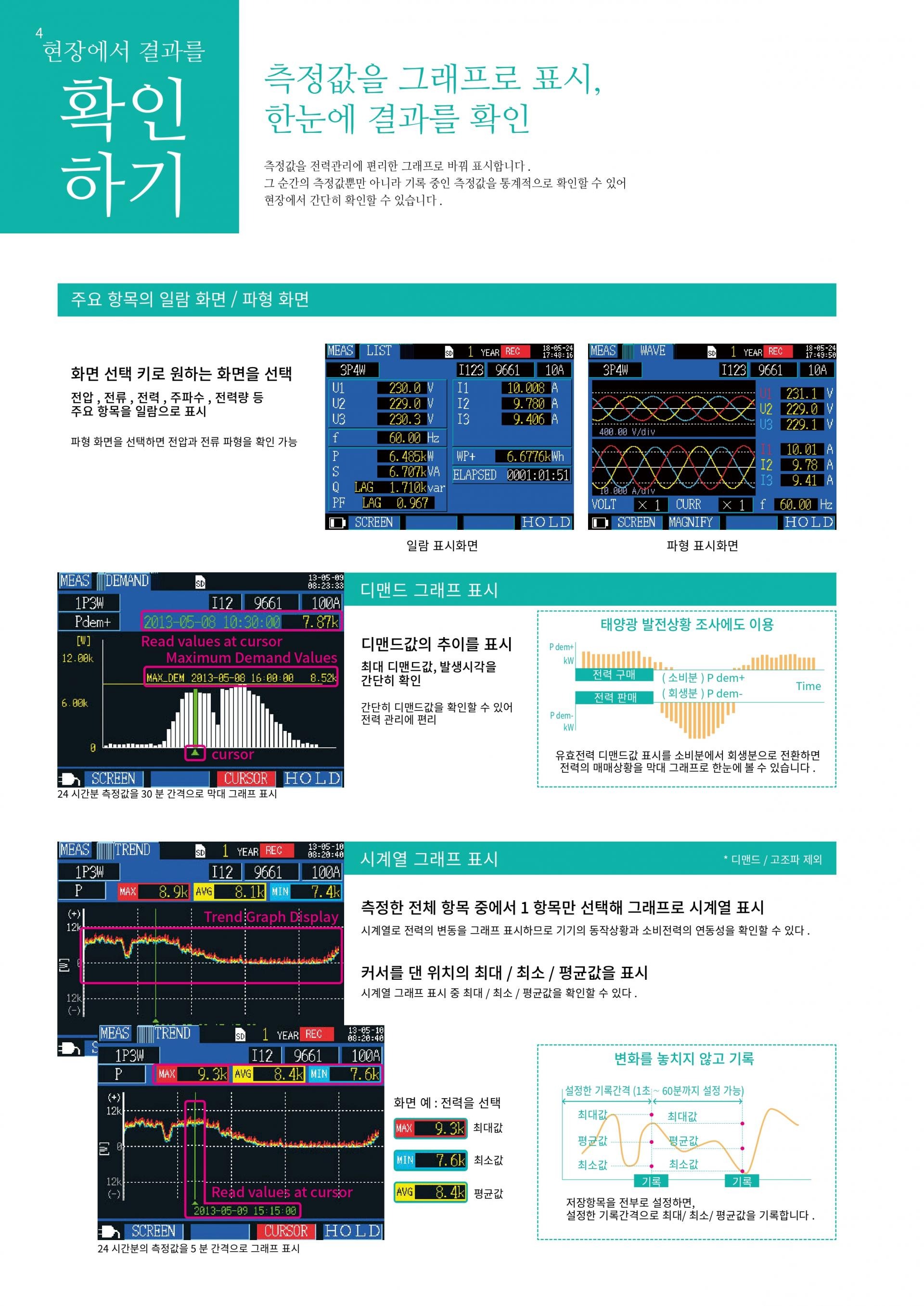

클램프 전력계의 측정값을 그래프로 표시, 한눈에 결과를 확인 가능
측정값을 전력 관리에 편리한 그래프로 바꿔서 표시합니다.
그 순간의 측정값 뿐만 아니라 디맨드값의 추이 및 시계열 그래프 표시로 최대/최소/평균값을 커서로 확인할 수 있습니다

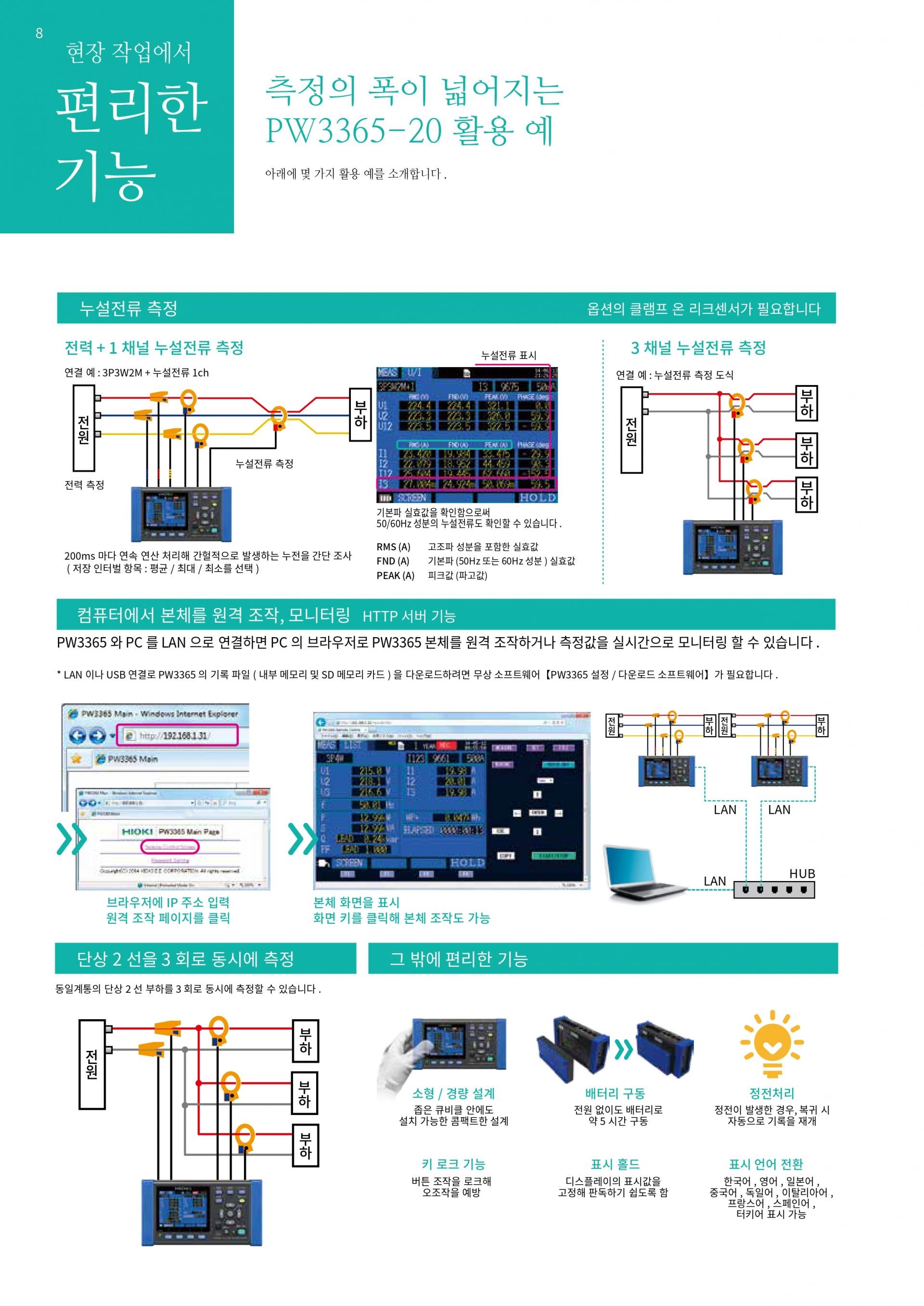

사용할수록 측정의 폭이 넓어진다 │ PW3365-20 활용법 (누설전류측정)

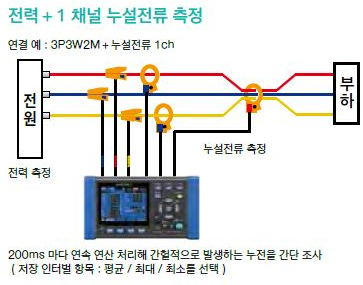

클램프 온 센서와 별매 옵션인 클램프 리크 센서를 연결하면 전력+1채널 누설 전류 측정을 동시에 할 수 있습니다.
또한 클램프 리크 센서 3개를 연결하면 3채널의 누설 전류를 동시에 기록할 수 있습니다.
■ 제품 사양 (Specifications)
히오키 제품 데이터시트의 핵심 사양입니다.
- Model PW9020 Safety Voltage Sensor x4 Align
- Setting Items Setting Example 1 Connect the voltage sensors
- Wiring : 3P4W (3-phase 4-wire) Model PW3365-20 to the voltage sensor input
- Clamp sensor : Model 9661 (500 A rating) terminals. Voltage sensor input terminals
- Current range : 50 A 2
- Save to... : SD memory card Model 9661 Clamp on
- Save interval : 5 minutes Sensor (optional) x 3 to the current sensor input Clamp sensor connector (BNC)
- Measurement frequency : 50 Hz 220 V line 4 Press the F2 [NEXT] key. Current sensor Lock the
- 4. Connecting voltage sensors to the measurement target
- (Because the measurement target is a 220
- 2 Press the key. Example: 3-phase 4-wire 220 V line make an accurate measurement.
- (50 Hz) (Load side)
- 5. Connecting clamp sensors to the measurement target 8. Recording settings Rec. start method: INTERVAL
- 1 Power source Example: With the save interval set to 5 min.
- the clamp sensors. (SaveTime: It’s calculated automatically 11 1 Recording
- 2 Load side by the free space of the SD memory card 10 2
- Connect the clamp Current and save items. Up to 1 year) 9 3 Recording
- toward the load AVG only (no Harmonic) 8 4
- 3 When using 9660 sensor 6
- 2 A (0.4% of 500 A) will be displayed as 0 A. • Increase the SAVE INTVL.
- 0.4% of the range) may cause the display to read “0 A.” Try lowering the current range
- while referring to “11.6 Range Configuration and Accuracy by Clamp Sensor” in the PROHIBITED
- 6. Setting the current range Display range 65 A (130% f.s.) Over-range 13 A (130% f.s.) 1 Check the settings. 2 Press the key. shown. Pressing any key will 11 12 1
- display the Measurement screen. 10 2 Recording
- measurement 9 3 Recording
- In this example, accuracy 0 A 0 A 6 Recording
- the instrument range) 50 A range 10 A range Recording
- 7. Checking the clamp sensor (current) wiring
- but find no problems. For more information, see “9.3 SF1001 Power Logger
- SF1001 Power Logger Viewer (optional) or an application such as
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 히오키 HIOKI PW3360 – 클램프 온 파워 로거 (가격문의)
- HIOKI PW3360-21 클램프 온 파워 로거(고조파 측정기능 탑재, 본체만) ☆ 가격문의
- HIOKI PW3360-20 클램프 온 파워 로거(본체만) ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
📄 기술자료 다운로드
HIOKI PW3365-20은 클램프 온 파워로거 정품입니다. 자세한 규격과 옵션 구성은 히오키 HIOKI PW3365-20 클램프 온 파워로거 정품 – 굿맨시스템 (가격문의) 견적 요청 시 굿맨시스템이 안내합니다.
