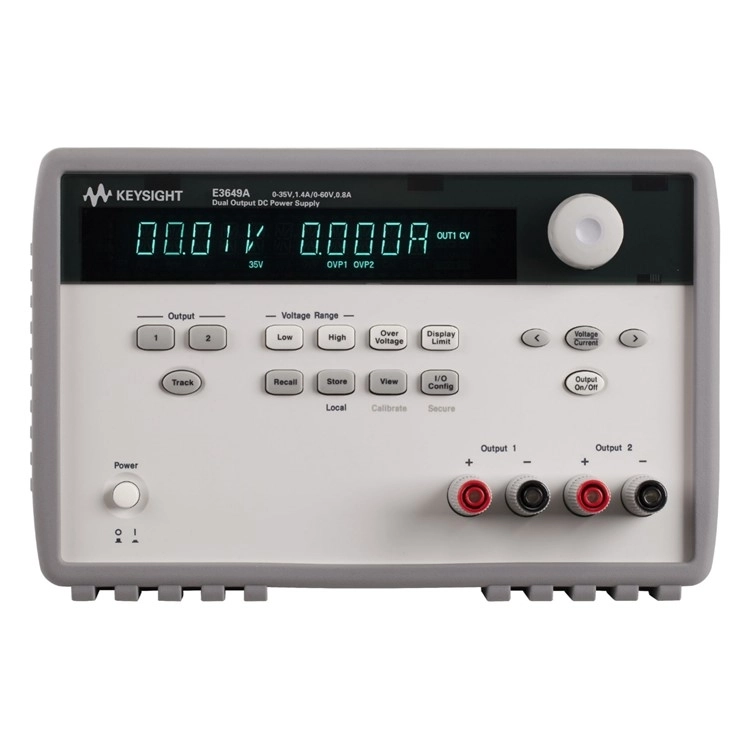

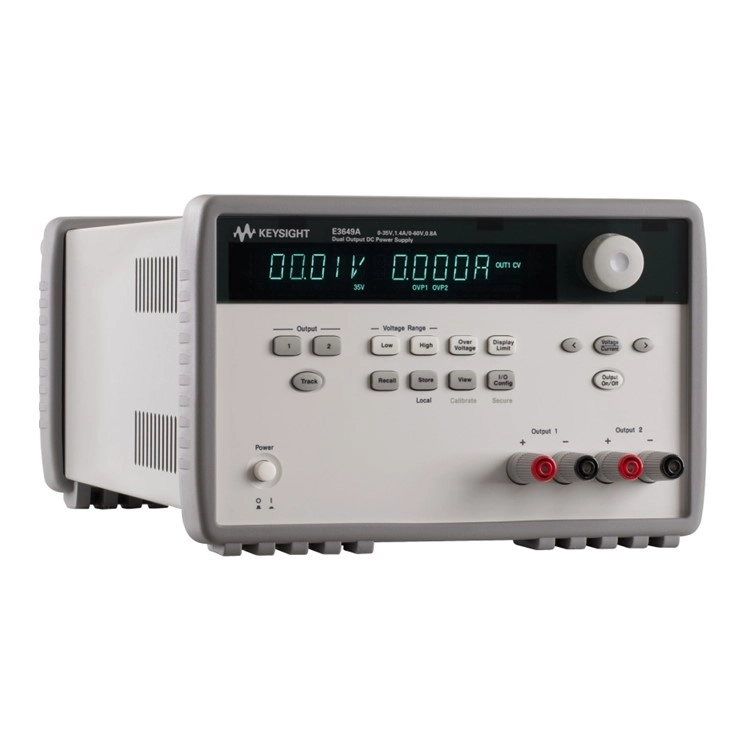

키사이트 ・ KEYSIGHT
E364xA 시리즈
100W 2중 출력 전원 공급기
E364xA 100W Dual-Output Power Supply
주요 특징
E3649A 100 W 이중 출력 벤치 전원 공급기는 낮은 전압 범위와 높은 전압 범위의 유연한 이중 범위가 특징입니다. 저전압 범위에서는 전원 공급기가 더 많은 전류를 출력할 수 있습니다. E3640 시리즈는 단일 출력 모델과 이중 출력 모델이 있습니다. GPIB 또는 RS232를 사용하여 테스트를 자동화하십시오.
출력 정격(0 °C ~ 40 °C), 2개 출력
- 범위 1: 0 ~ 35 V / 1.4 A
- 범위 2: 60 V / 0.8 A
프로그래밍 정확도(25°C ± 5°C), ±(% 출력 + 오프셋)
- 전압: <0.05% + 10 mV(E3646 / 47 / 48 / 49A의 출력 2인 경우 <0.1% + 25 mV)
- 전류: <0.2% + 10 mA
리플 및 노이즈: 20 Hz ~ 20 MHz
- 정상 모드 전압: <8 mVpp / 1 mVrms
- 정상 모드 전류: <4 mArms
리드백 정확도(25°C ± 5°C), ±(% 출력 + 오프셋)
- 전압: <0.05% + 5 mV(E3646 / 47 / 48 / 49A의 출력 2인 경우 <0.1% + 25 mV)
- 전류: <0.15% + 5 mA(E3646 / 47 / 48 / 49A의 출력 2인 경우 <0.15% + 10 mA)
E3649A E3649A KEYSIGHT KEYSIGHT E3649A E3649A 키사이트 키사이트 E3649A
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
KEYSIGHT E364xA 제품 데이터시트의 핵심 사양입니다.
- 227.7102, the U.S. government calls attention to an operating proce-
- The E364xA complies with the following safety and Electromagnetic Compatibility
- – 0 °C to 40 °C (full rated output)
- Safety Symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
- Safety Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
- Safety and EMC Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
- Safety compliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
- Preparing the Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Checking the power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Connecting power to the power supply . . . . . . . . . . . . . . . . . . . . . .33
- Checking the output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
- Converting line voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
- Rack-mounting the power supply . . . . . . . . . . . . . . . . . . . . . . . . . . .40
- Display annunciators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
- Output Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
- Current ratings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
- Voltage drops . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
- Load consideration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
- Remote voltage sensing connections . . . . . . . . . . . . . . . . . . . . . . . .50
- Multiple loads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
- Operating the Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
- Constant Voltage Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
- Remote interface operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
- Constant Current Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
- Configuring the Remote Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63
- Storing and Recalling Operating States . . . . . . . . . . . . . . . . . . . . . . . .65
- Programming the Overvoltage Protection . . . . . . . . . . . . . . . . . . . . . . .67
- Disabling the Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72
- Disconnecting the output using an external relay . . . . . . . . . . . . . .73
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
E364xA 선택 기준 정리
설치·도입 맥락
설치 환경(공간·전원·배선)을 먼저 확인하세요.
- 100W 2중 출력 전원 공급기
- E364xA 100W Dual-Output Power Supply
- E3649A 100 W 이중 출력 벤치 전원 공급기는 낮은 전압 범위와 높은 전압 범위의 유연한 이중 범위가 특징입니다. 저전압 범위에서는 전원 공급기가 더 많은 전류를 출력할 수 있습니다. E3640 시리즈는 단일 출력 모델과 이중 출력 모델이 있습니다. GPIB 또는 RS232를 사용하여 테스트를 자동화하십시오.
주요 사양
상품 원문에 기재된 출력 전력 관련 항목입니다.
- 범위 1: 0 ~ 35 V / 1.4 A
- 범위 2: 60 V / 0.8 A
- 전압: <0.05% + 10 mV(E3646 / 47 / 48 / 49A의 출력 2인 경우 <0.1% + 25 mV)
- 전류: <0.2% + 10 mA
- 정상 모드 전압: <8 mVpp / 1 mVrms
- 정상 모드 전류: <4 mArms
유지관리 확인사항
설치 환경(공간·전원·배선)을 먼저 확인하세요.
자주 묻는 질문
E364xA 의 주파수 범위는 어떻게 확인하나요?
상품 원문에 기재된 값은 다음과 같습니다: 리플 및 노이즈: 20 Hz ~ 20 MHz
해당 제품 의 온도 사양은 어디서 확인하나요?
상품 원문 기재값: 출력 정격(0 °C ~ 40 °C), 2개 출력
이 모델 의 출력 범위는 어떻게 되나요?
상품 원문 기재값: 범위 1: 0 ~ 35 V / 1.4 A
해당 제품 의 대역폭은 어떻게 되나요?
상품 원문 기재값: 리플 및 노이즈: 20 Hz ~ 20 MHz
E364xA 수량과 납기 조건을 알려주시면 확인해 드립니다.
