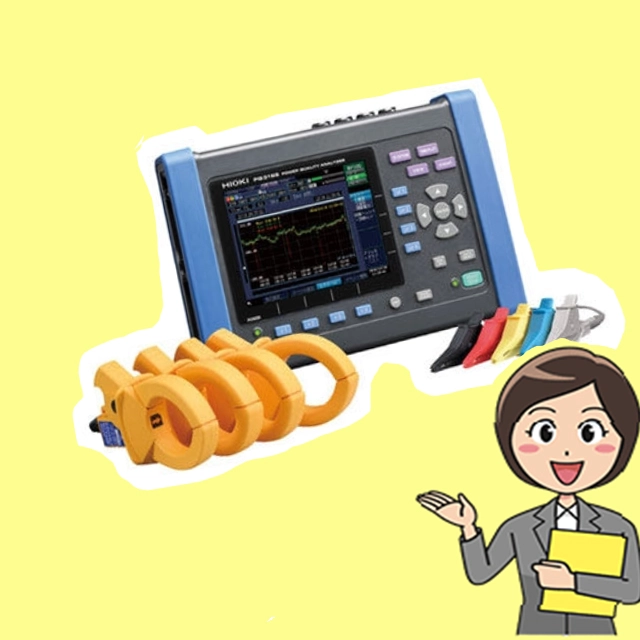

HIOKI 히오키 PQ3198 전원품질 아날라이저
가격문의(상세정보 참조)

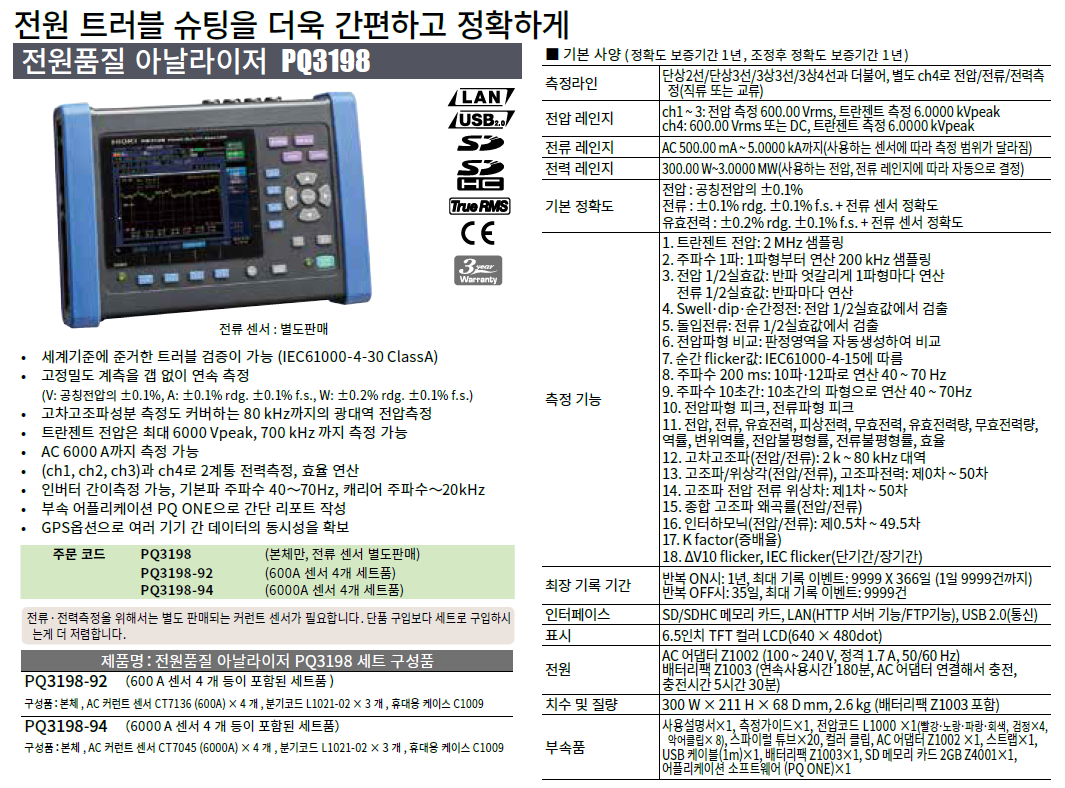

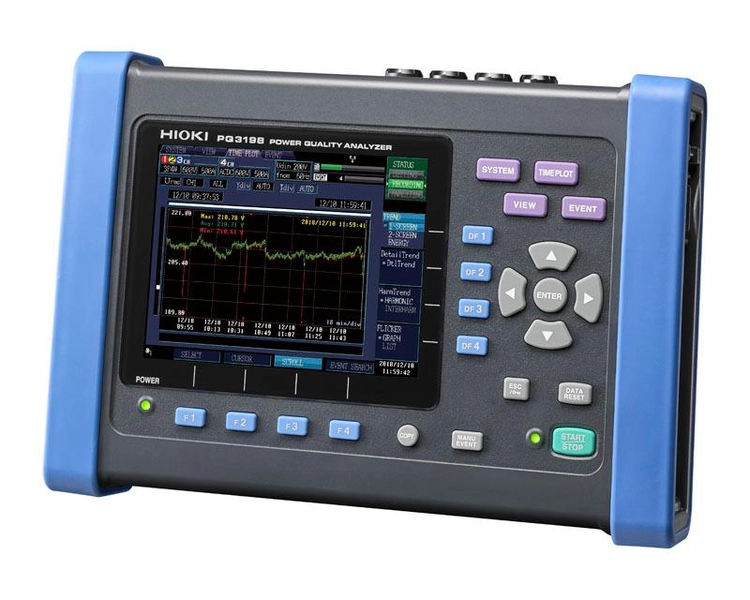

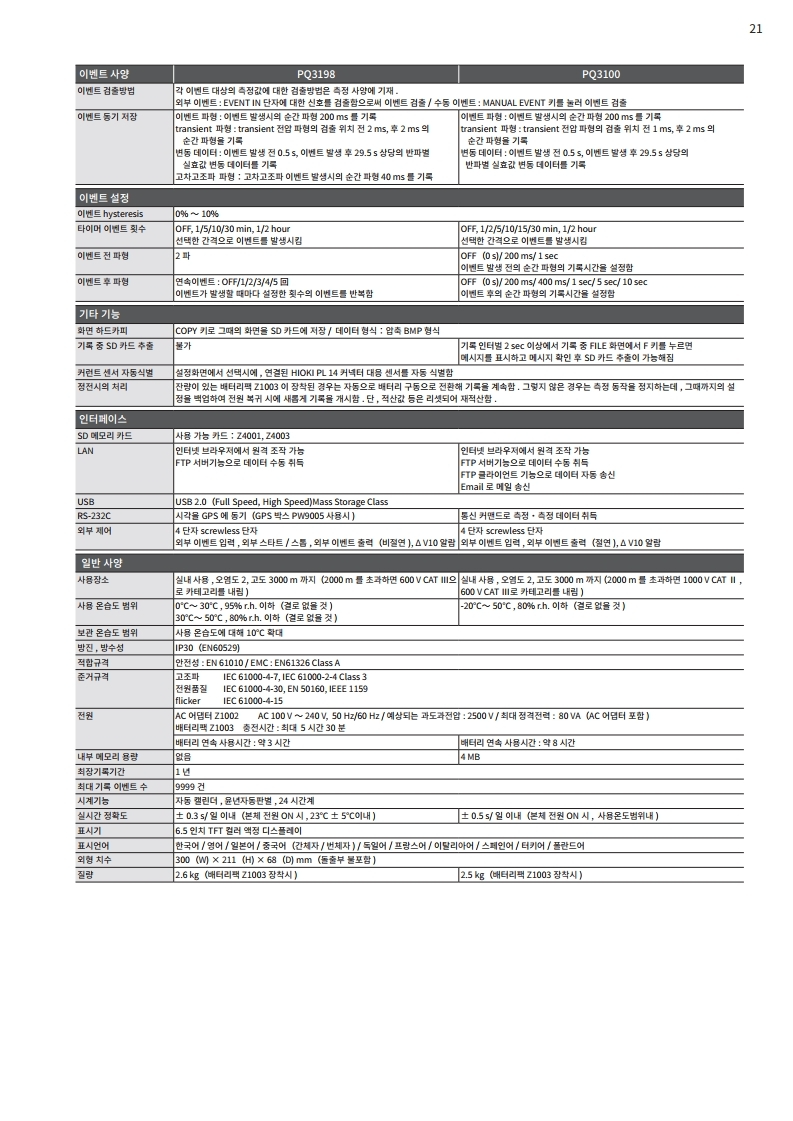

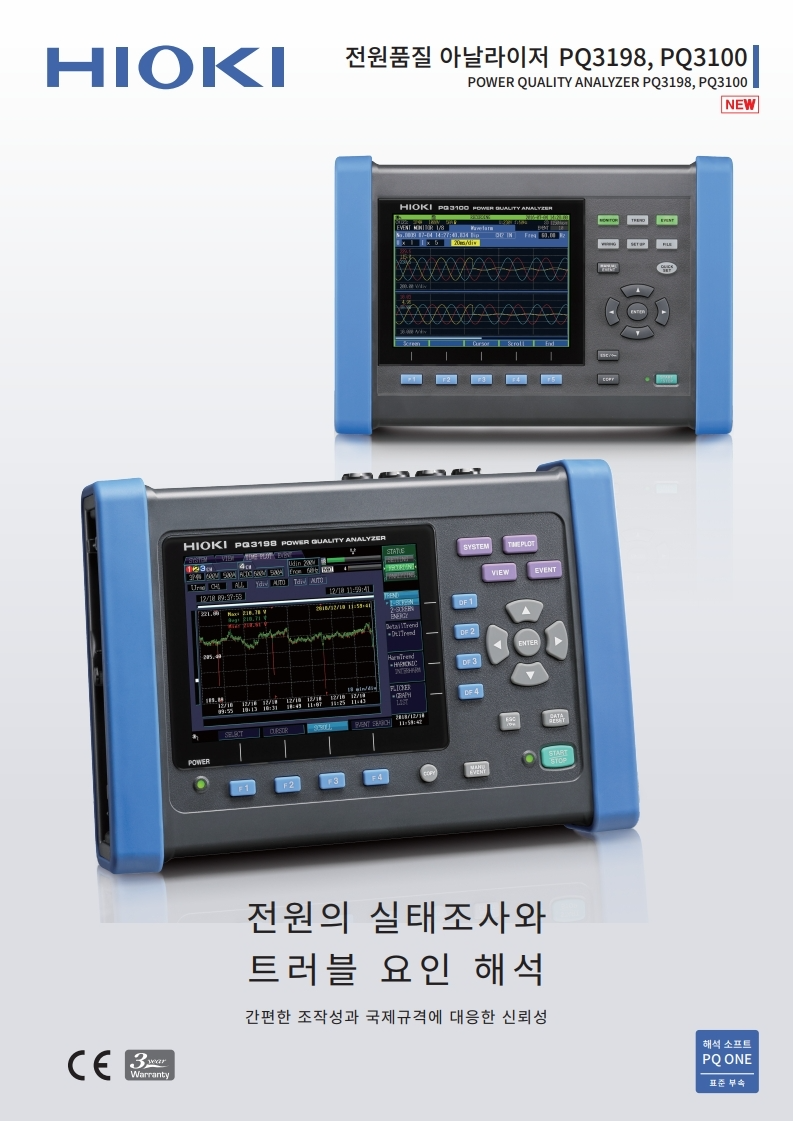

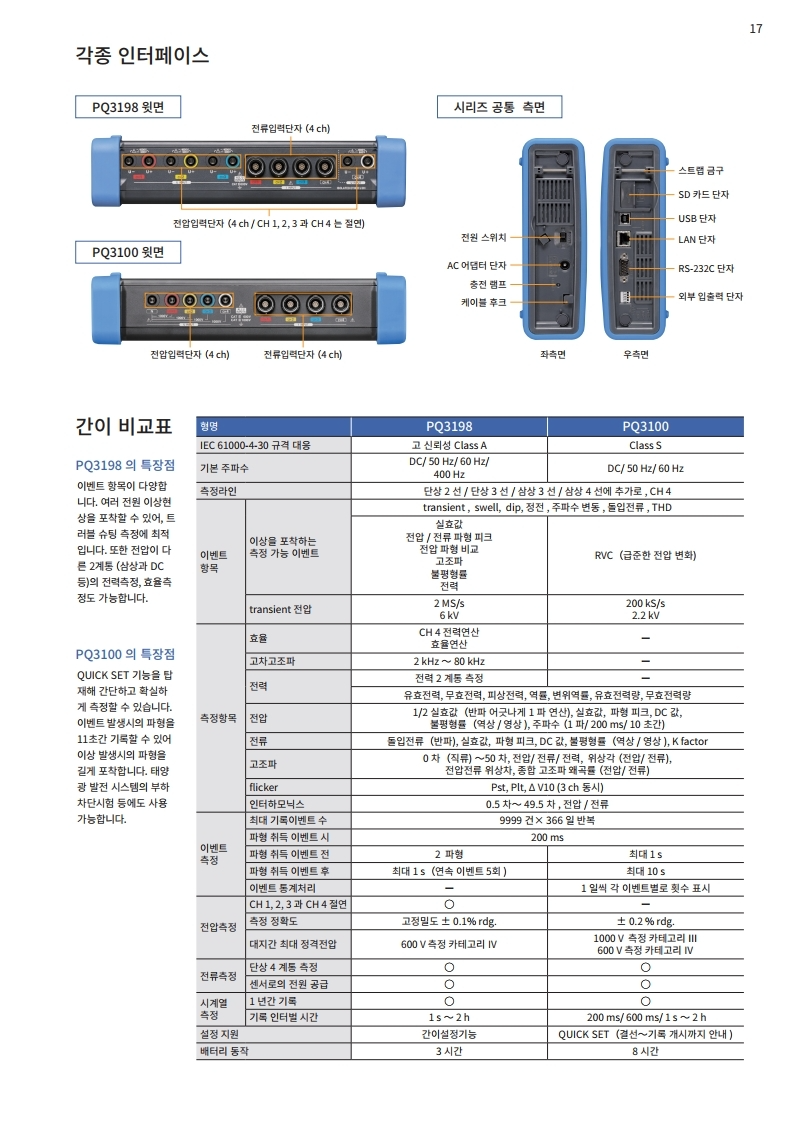

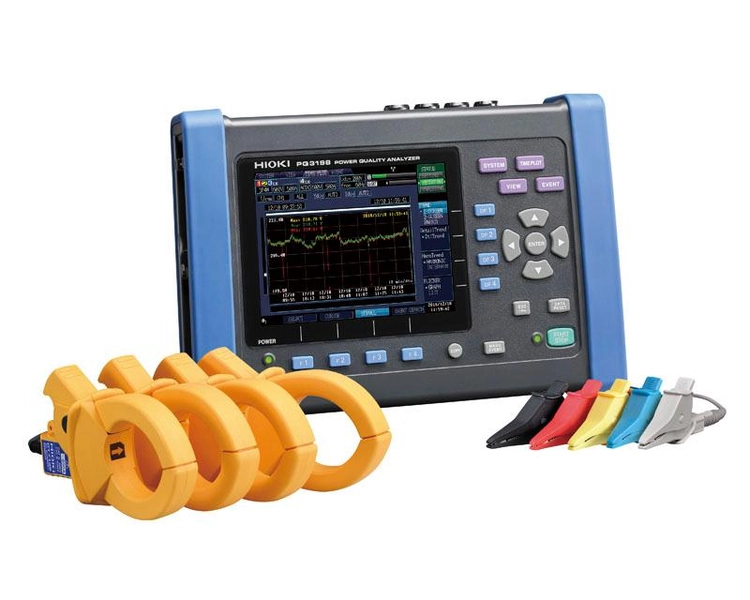

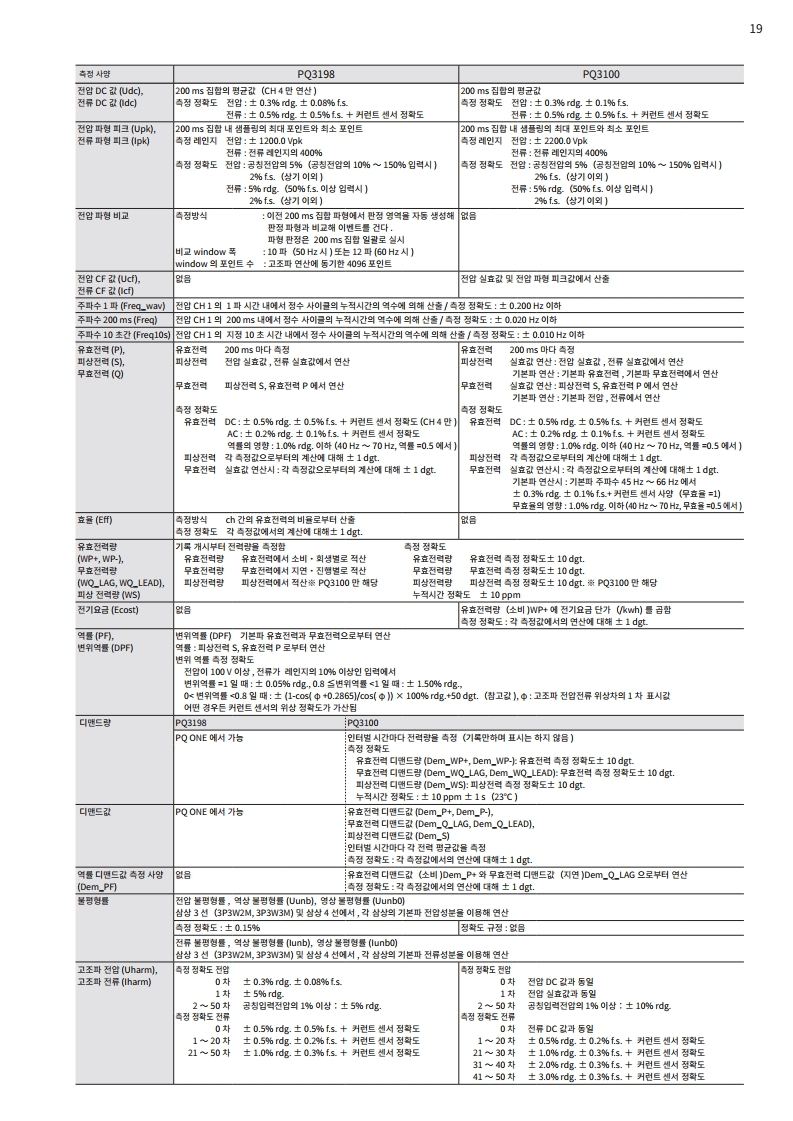

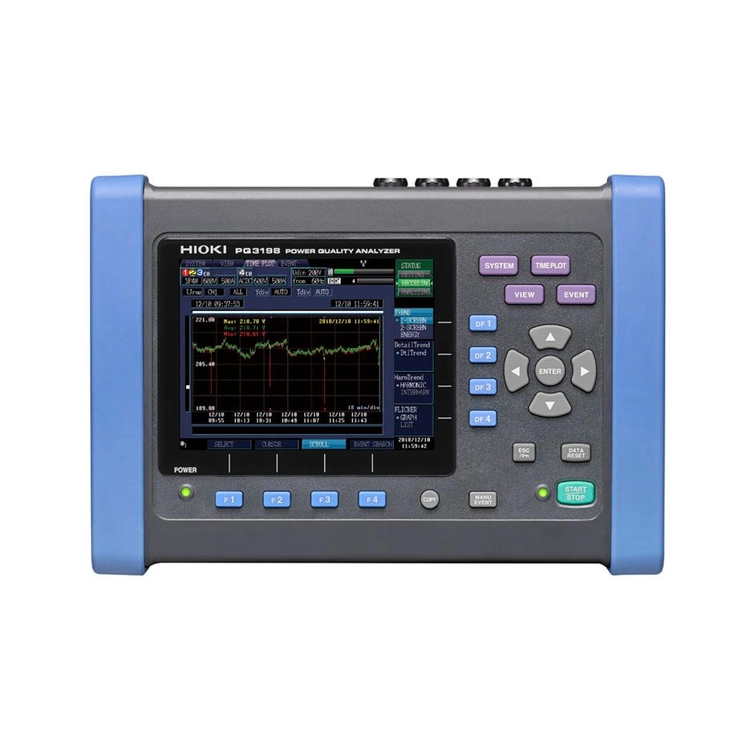

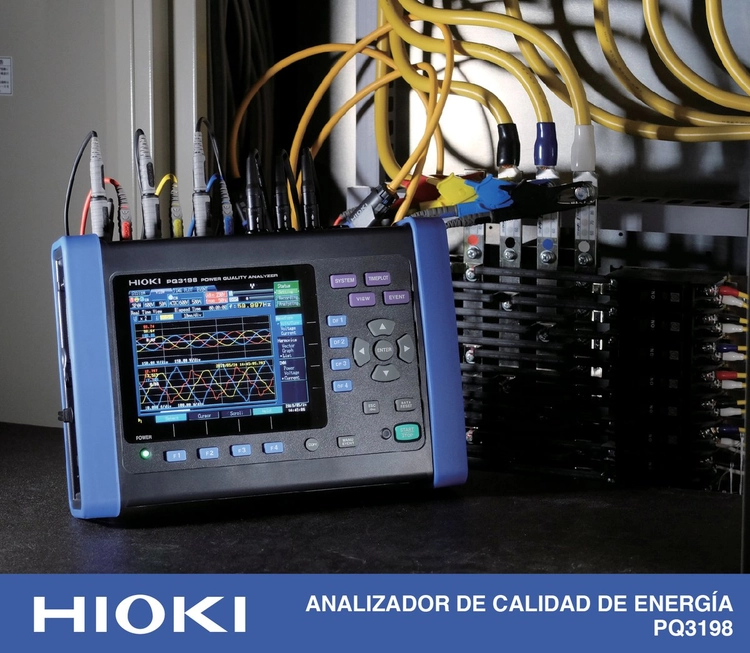

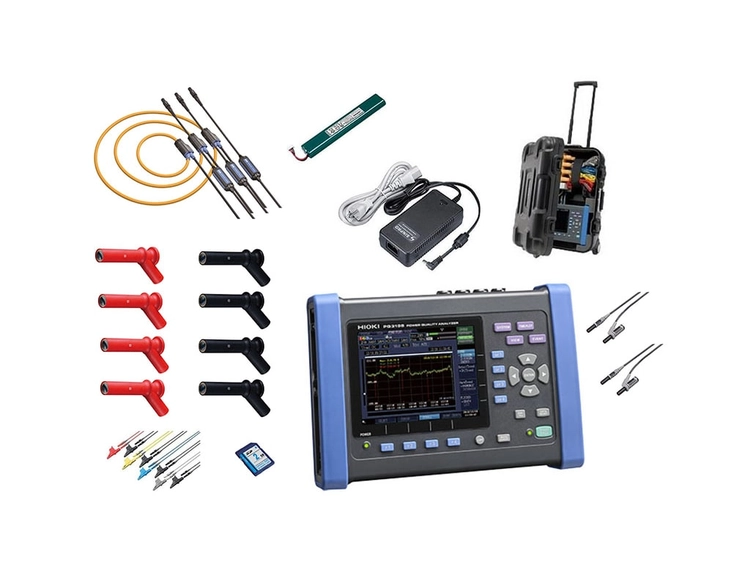

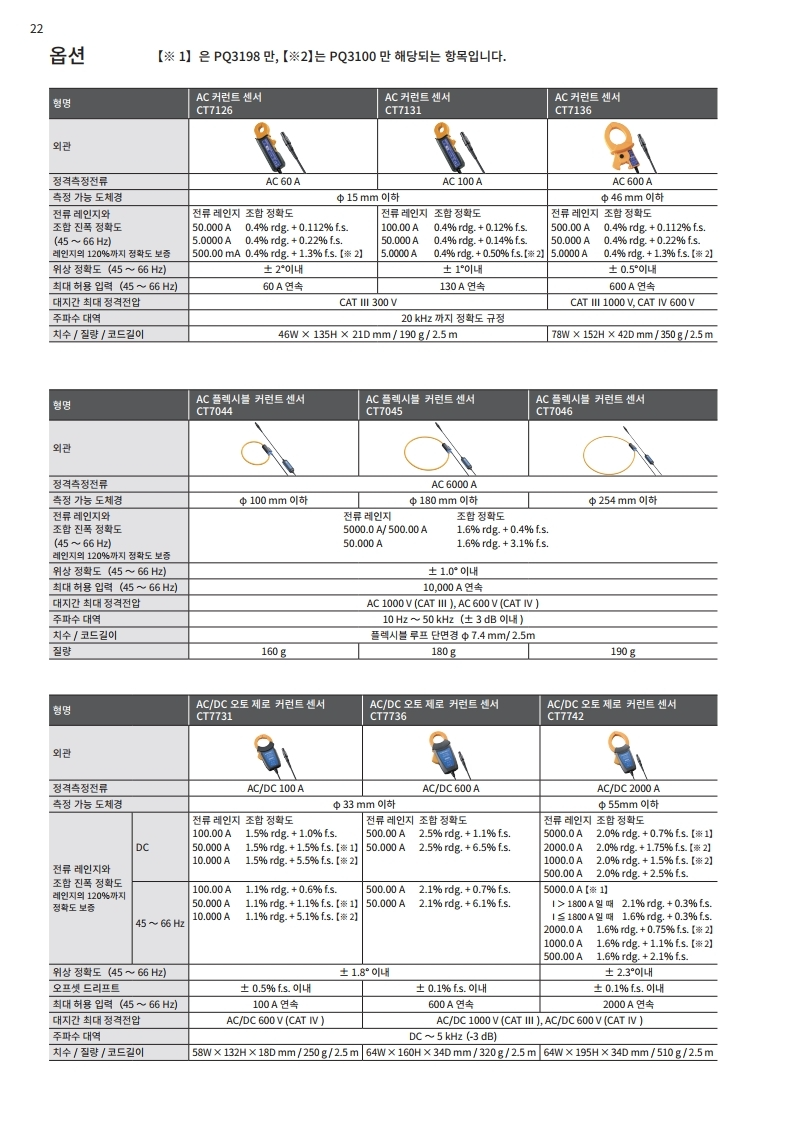

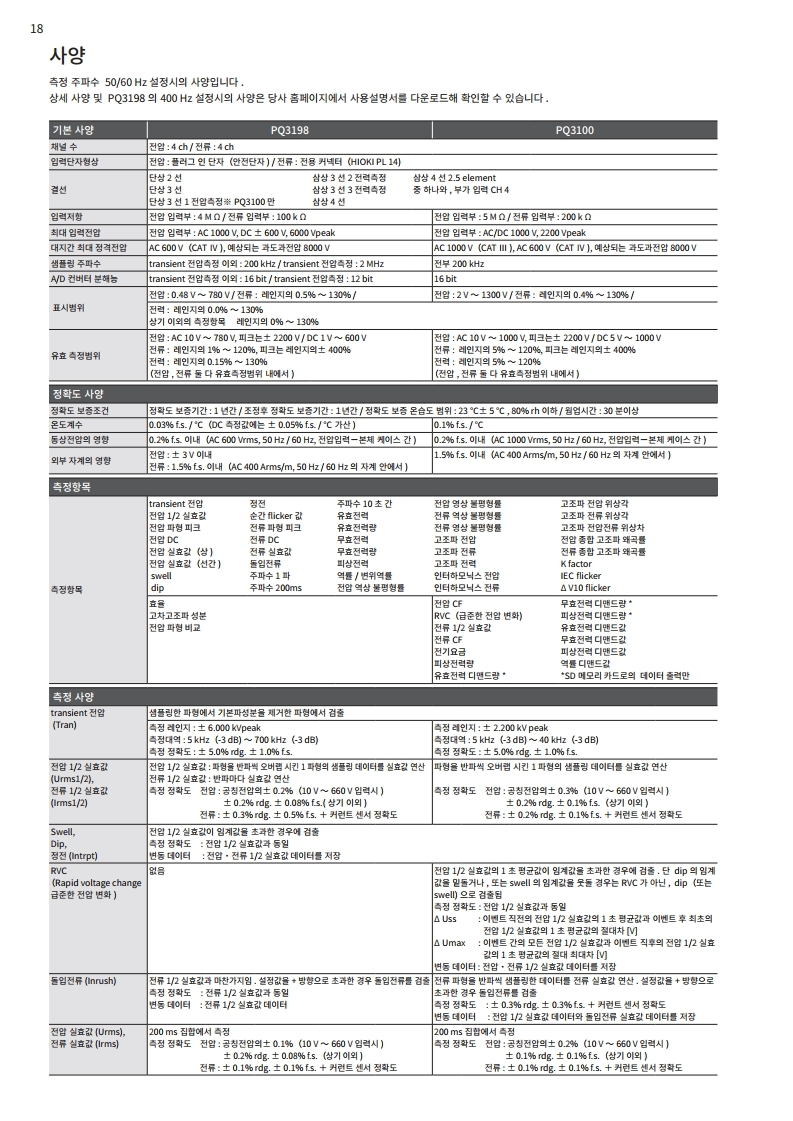

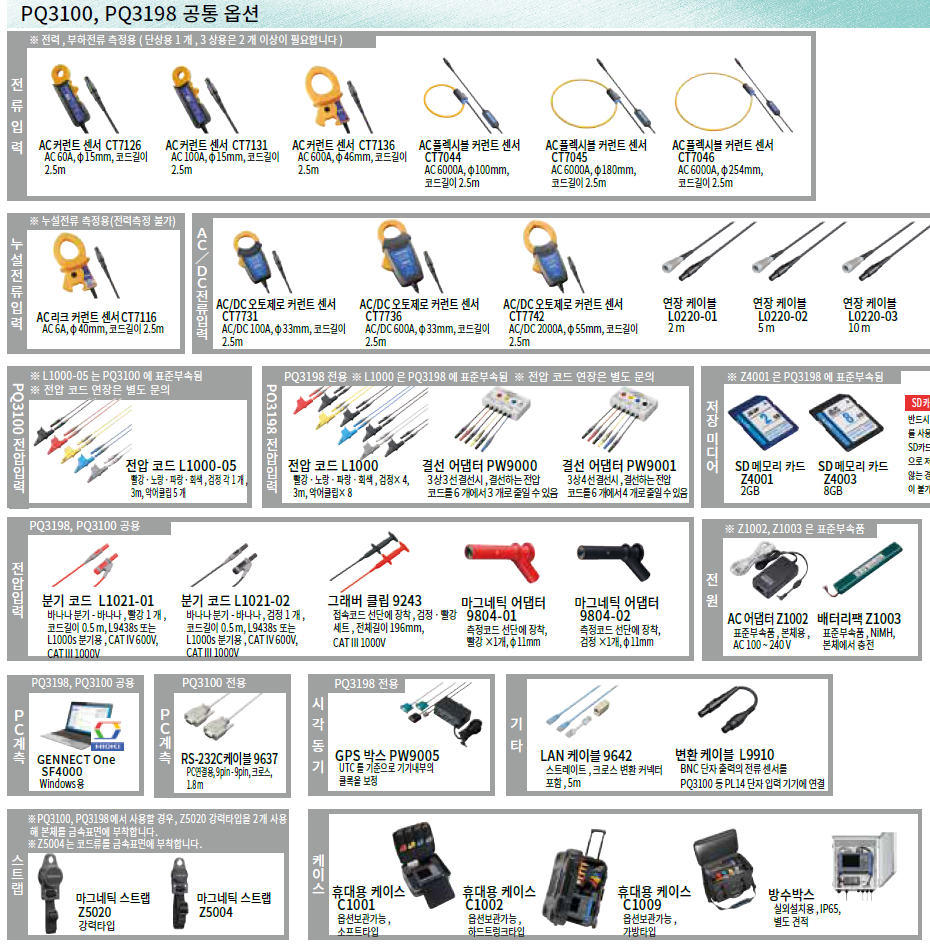

HIOKI 히오키 PQ3198 – 전원품질 아날라이저
이 제품은 PW3198을 대체합니다.
전원 트러블 슈팅을 더욱 정확하고 간편하게
● 세계기준에 준거한 트러블 검증이 가능 (IEC61000-4-30 ClassA)
● 고정밀도 계측을 갭 없이 연속측정
(V: 공칭전압의 ±0.1%, A: ±0.1% rdg. ±0.1% f.s., W: ±0.2% rdg. ±0.1% f.s.)
● 고차고조파성분 측정도 커버하는 80kHz까지의 광대역 전압측정
● 트란젠트 전압은 최대 6000Vpeak, 700kHz까지 측정 가능
● AC 6000 A까지 측정 가능
● (ch1, ch2, ch3)과 ch4로 2계통 전력측정, 효율 연산
● 인버터 간이측정 가능, 기본파 주파수 40〜70Hz, 캐리어 주파수〜20kHz
● 부속 앱 PQ ONE으로 간단 리포트 작성
● GPS 옵션으로 여러 기기간 데이터의 동시성을 확보
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 PQ3198 – 전원품질 아날라이저
이 제품은 PW3198을 대체합니다.

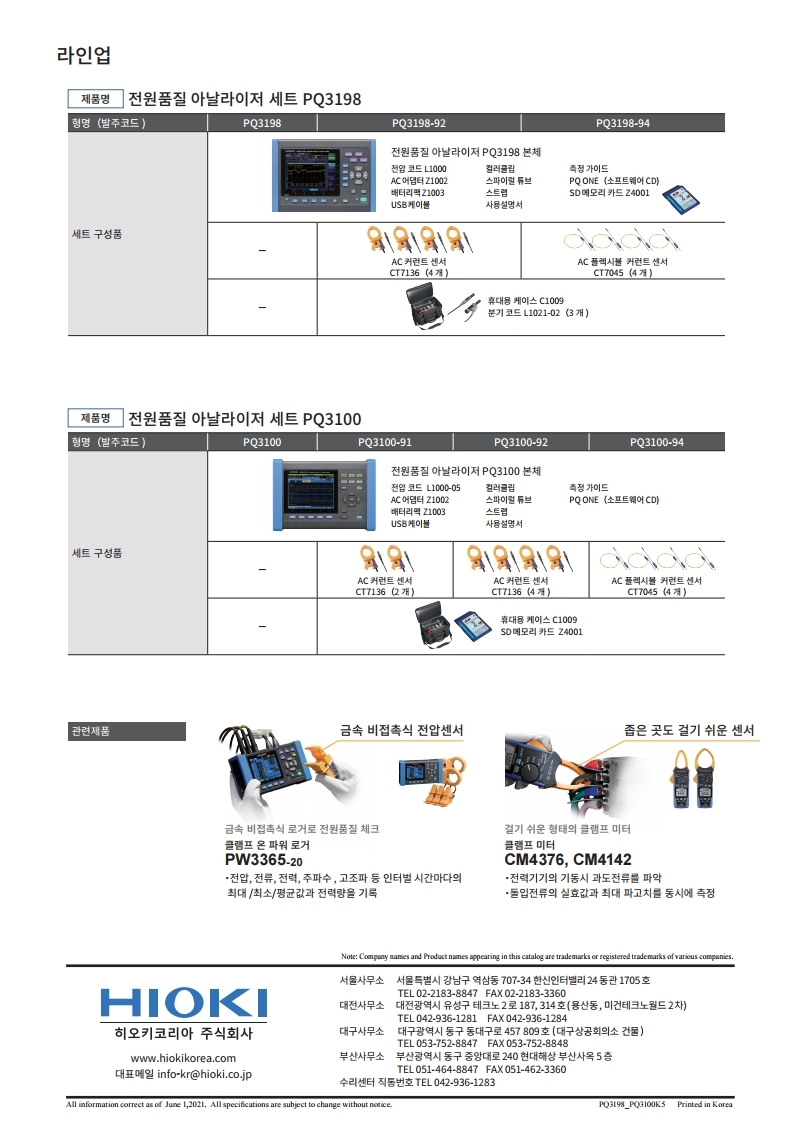

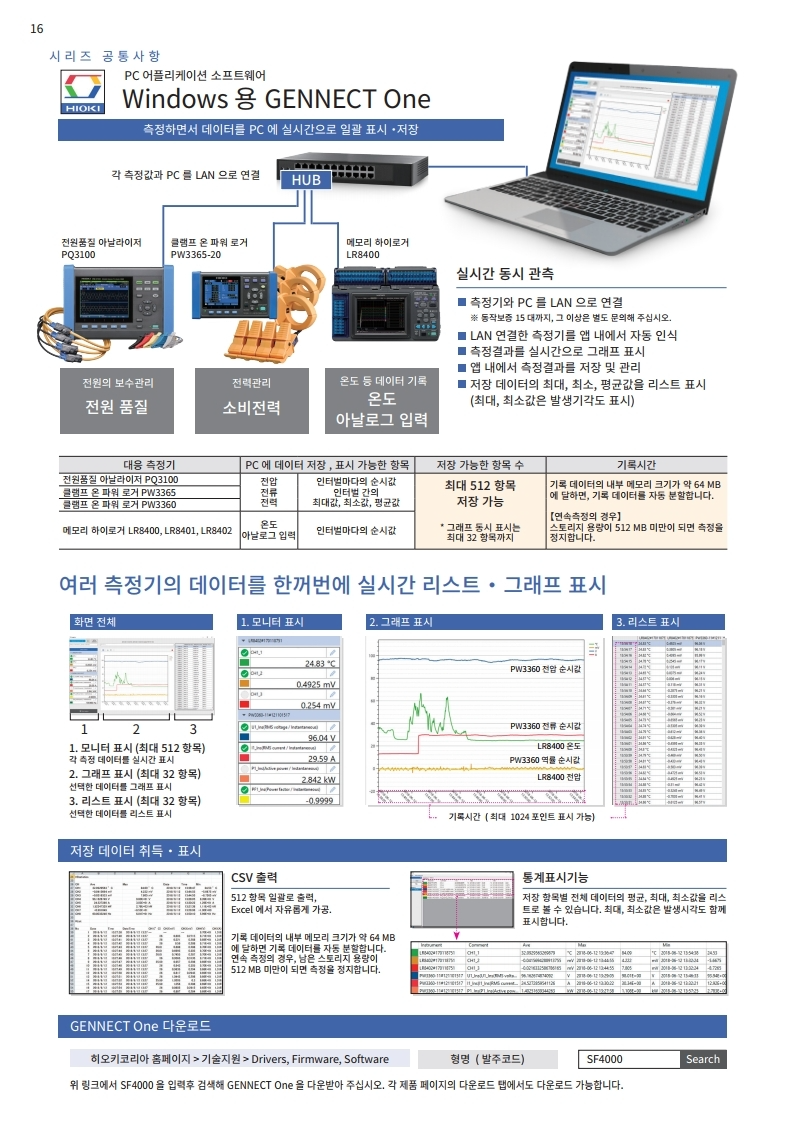

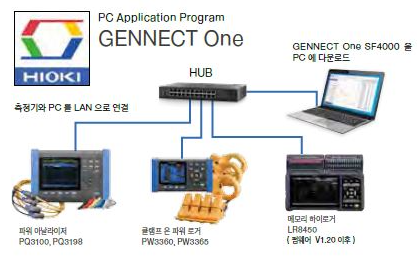

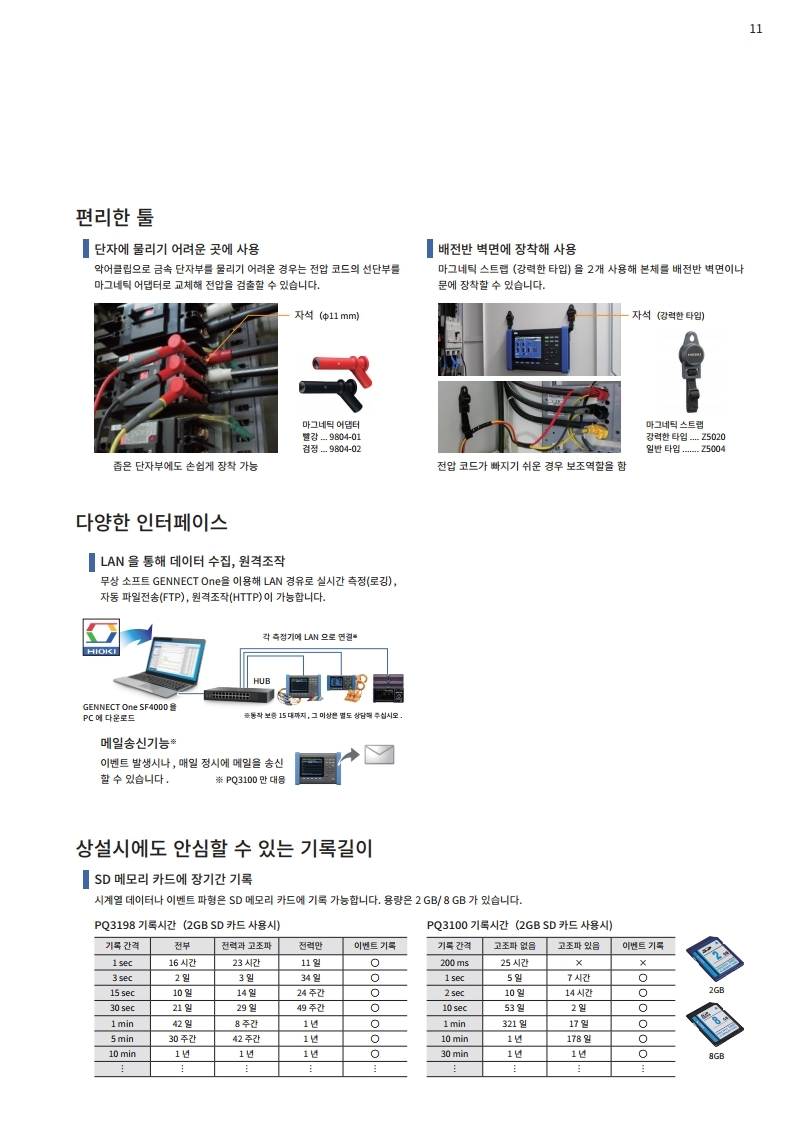

전원 품질을 원격 감시 [GENNECT One SF4000]
측정하면서 데이터를 PC에 실시간으로 일괄 표시, 저장
GENNECT One SF4000 다운로드 바로가기(클릭)

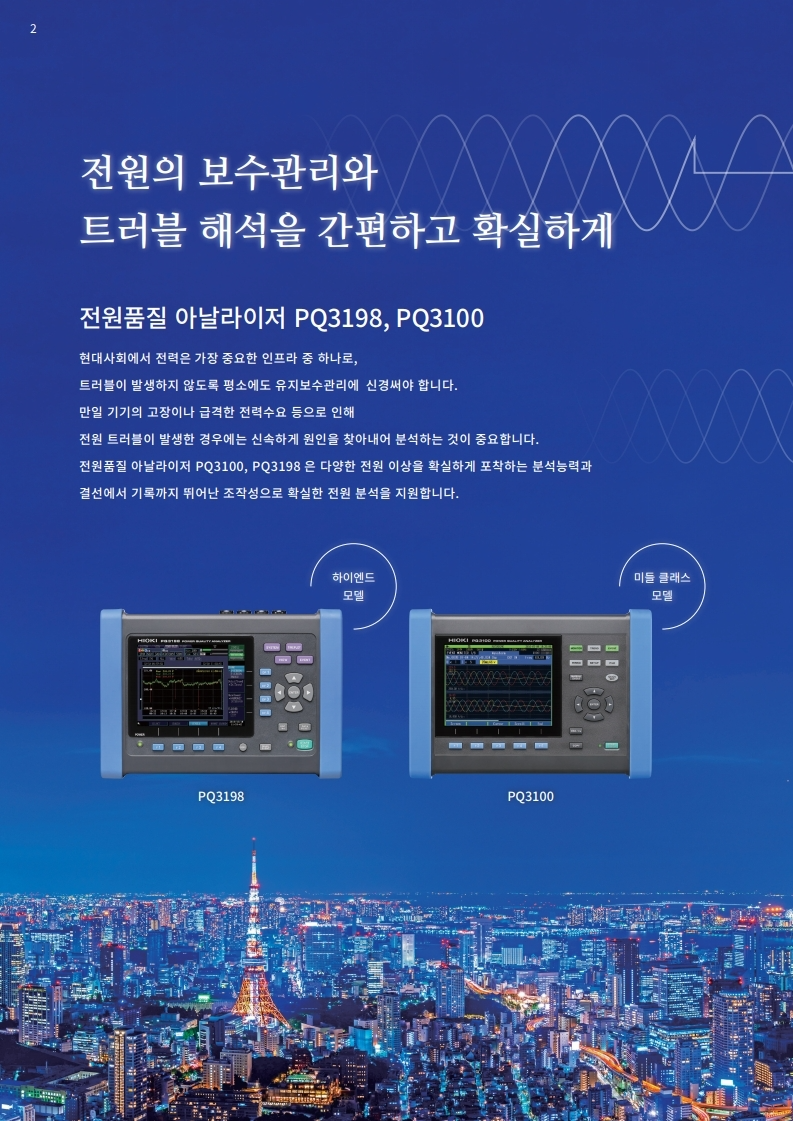

전원의 보수관리와 트러블 해석을 간단, 확실하게
현대사회에서 전력은 가장 중요한 인프라 중 하나입니다.
트러블이 발생하지 않도록 평소에 유지 관리하는 것이 중요합니다.
또한 기기 고장이나 급격한 전력 수요 등이 원인으로, 전원 트러블이 발생한 경우에는 신속하게 원인을 파악해야 합니다.

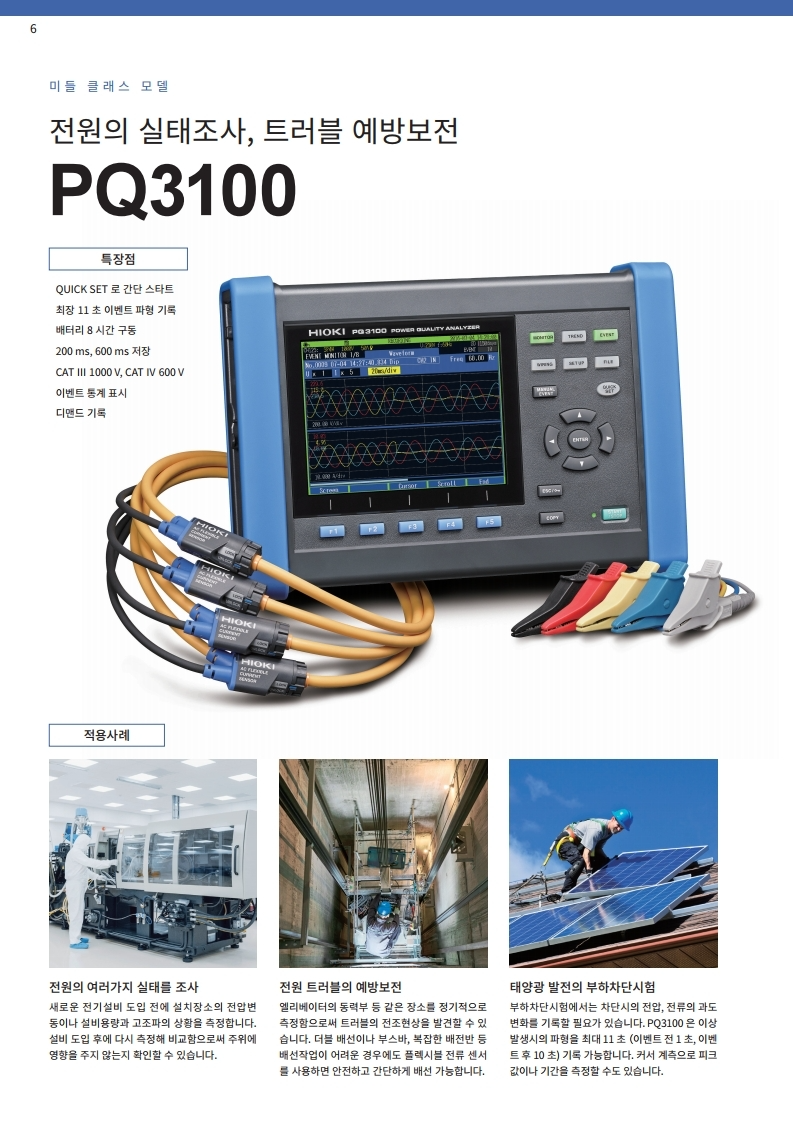

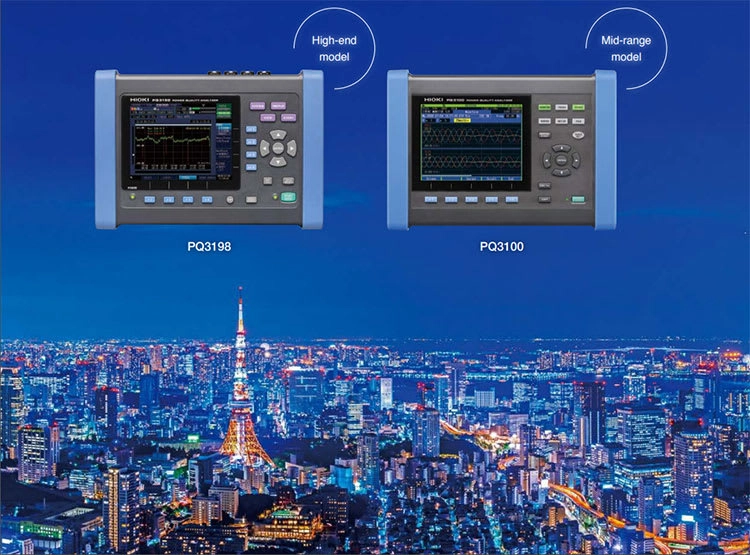

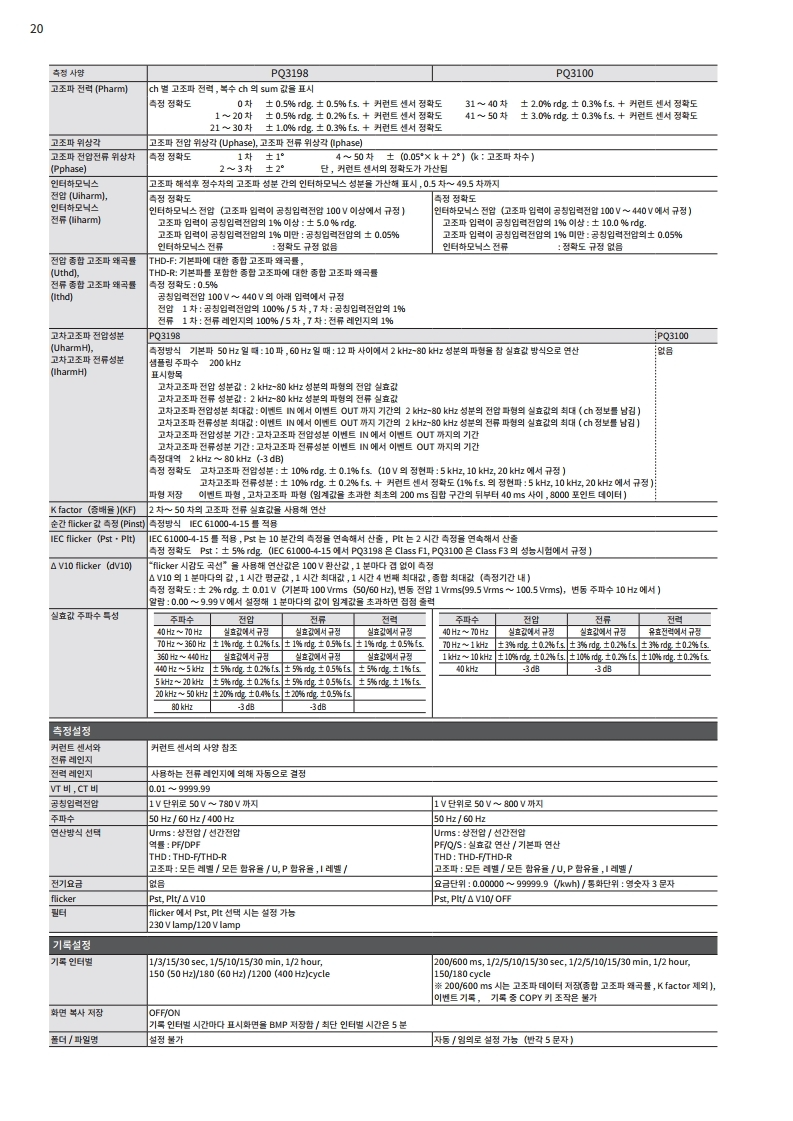

전원품질 아날라이저 PQ3198,PQ3100은 다양한 전원 이상을 확실하게 포착하는 측정성능과, 결선부터 기록까지 막힘이 없는 뛰어난 조작성으로 확실한 전원 해석을 지원합니다.

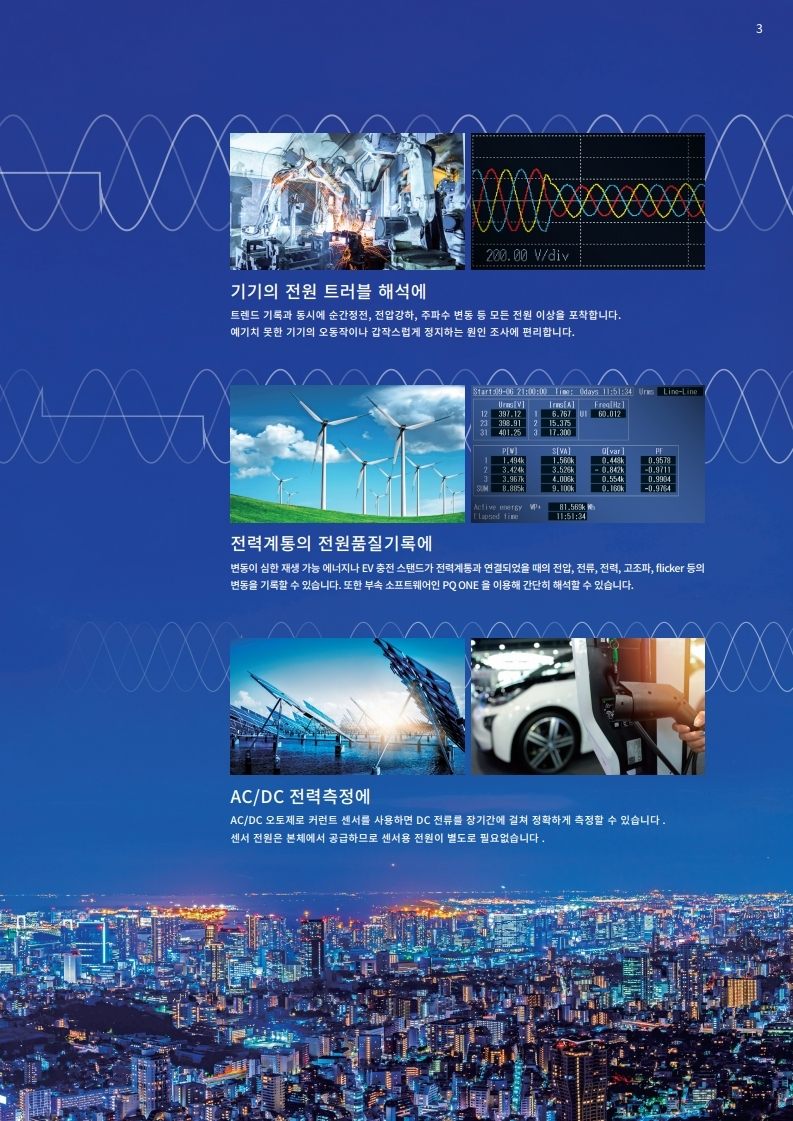

기기의 전원 트러블 해석에
트렌드 기록과 동시에 순간정전, 전압강하, 주파수 변동 등, 모든 전원 이상을 포착합니다.
예기치 못한 기기의 오동작이나 돌발 정지의 원인 조사에 도움이 됩니다.
전력계통의 전원품질 기록에
변동이 심한 재생 가능 에너지나, EV충전 스탠드가 전력계통과 연결되었을 때의 전압, 전류, 전력, 고조파, 플리커 등의 변동을 기록할 수 있습니다.
또한, 부속 소프트웨어 PQ ONE으로 간단히 해석이 가능합니다.
AC/DC 전력측정에
AC/DC 오토제로 커런트 센서를 사용하면 DC전류를 장기간, 정확하게 측정할 수 있습니다.
센서 전원은 본체에서 공급할 수 있으므로 추가로 전원을 준비할 필요 없습니다.

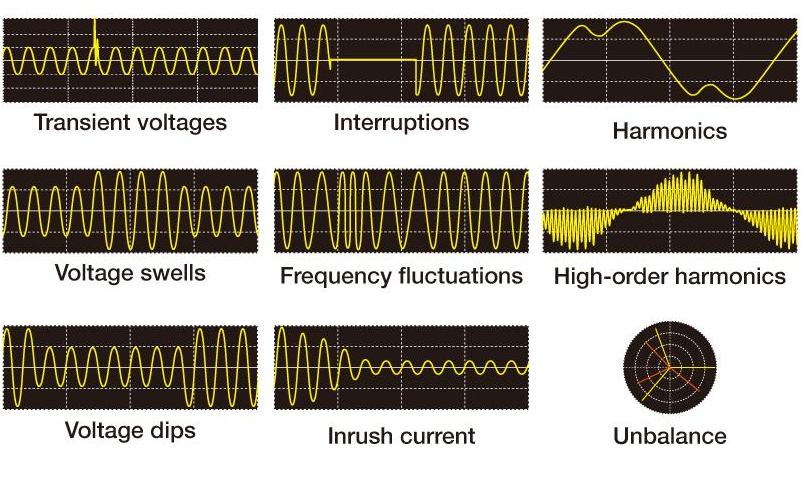

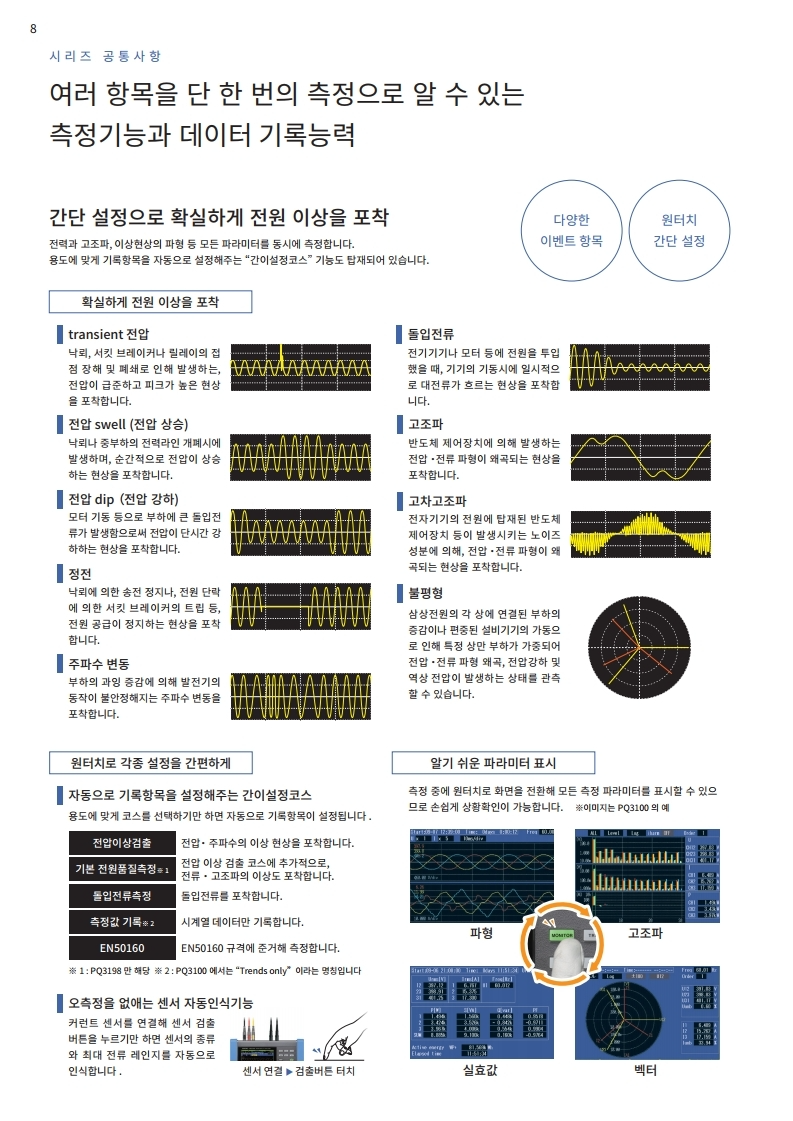

간단 설정만으로 확실한 전원 이상 포착
전력, 고조파, 이상현상의 파형 등 모든 파라미터를 동시에 측정할 수 있습니다.
- 트란젠트 전압
- 전압 스웰 (전압상승)
- 전압 딥 (전압 강하)
- 정전
- 주파수 변동
- 돌입전류
- 고조파
- 고차고조파
- 불평형

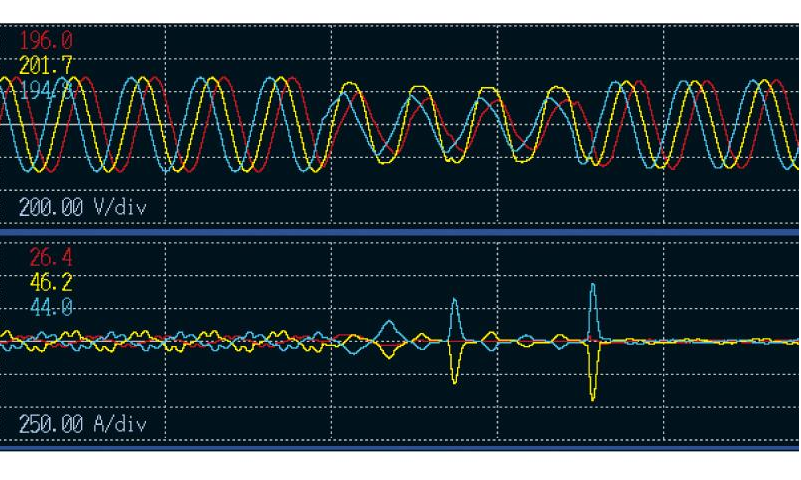

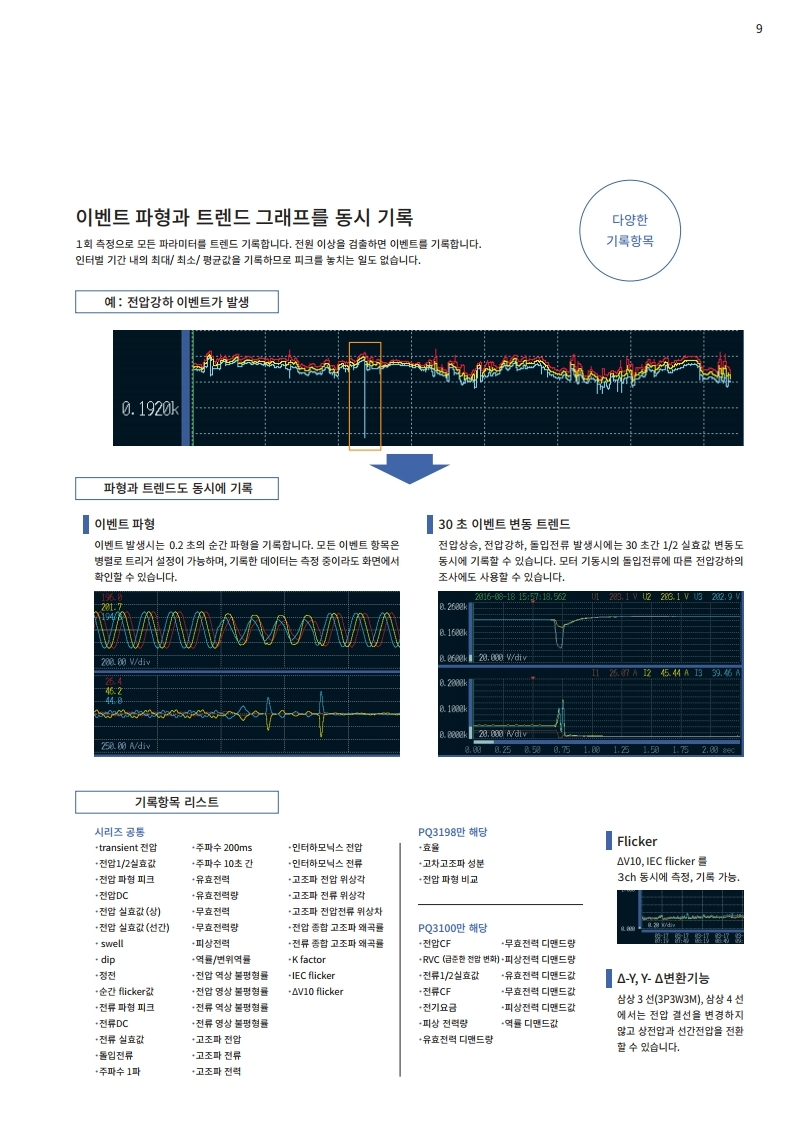

이벤트 파형과 트렌드 그래프를 동시 기록
- 이벤트 파형
- 이벤트 발생시는 0.2초의 순간파형을 기록합니다.
- 모든 이벤트 항목은 병렬로 트리거 설정 가능합니다.
- 기록한 데이터는 측정 중이라도 화면에서 확인할 수 있습니다.

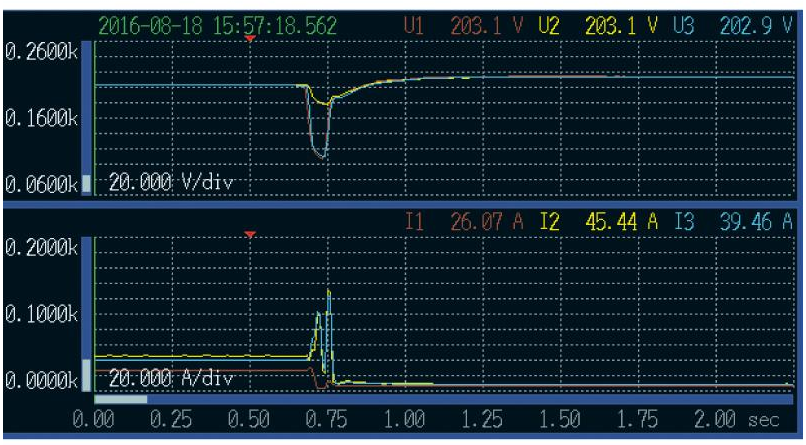

이벤트 파형과 트렌드 그래프를 동시 기록
- 30초 이벤트 변동 트렌드
- 전압상승, 전압강하, 돌입전류 발생시는 30초간의 1/2 실효값 변동도 동시에 기록할 수 있습니다.
- 모터 기동 시의 돌입전류에 의한 전압강하 조사에도 사용 가능합니다.

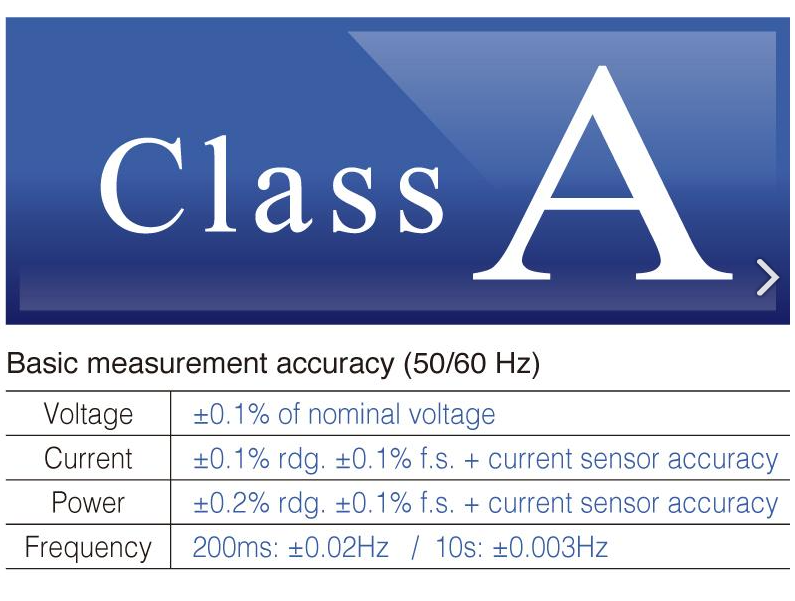

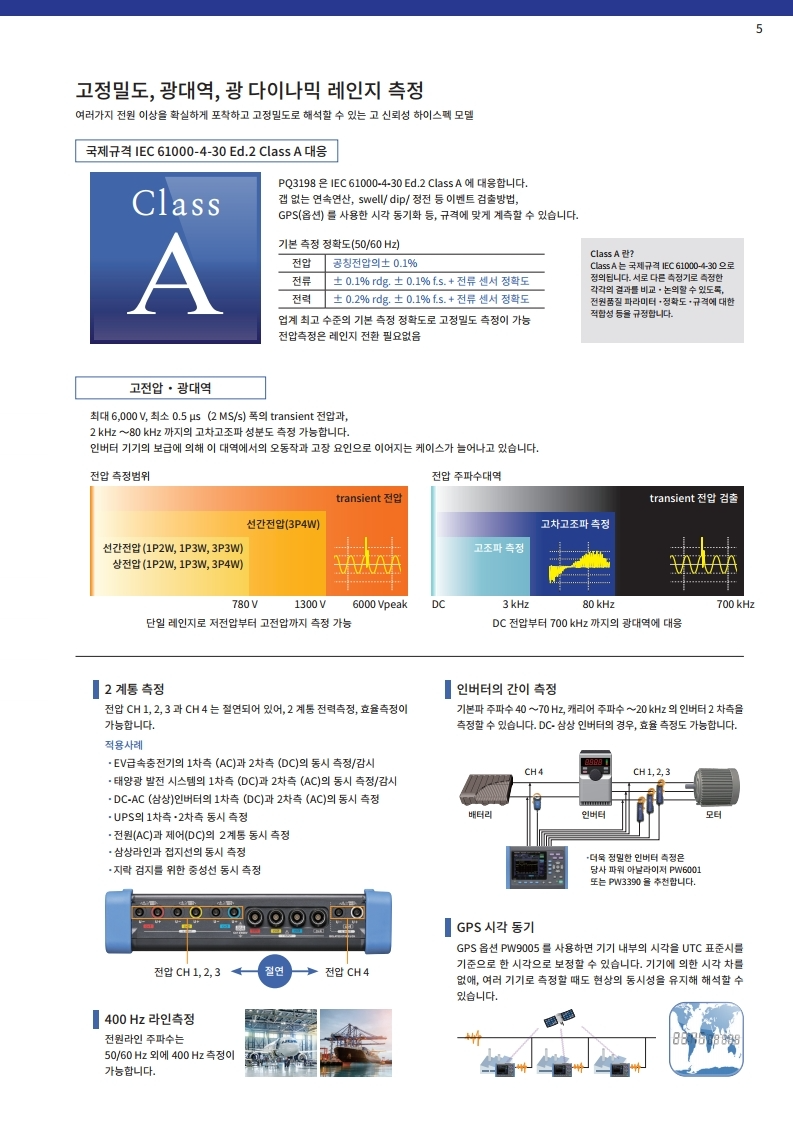

국제규격 IEC 61000-4-30 Ed.2 Class A 대응
PQ3198은 IEC 61000-4-30 Ed.2 Class A 에 대응합니다.
캡 없이 연속 연산, 스웰/딥/순간정전 등의 이벤트 검출방법.
GPS（옵션）를 사용한 시각 동기 등, 규격에 대응한 계측이 가능합니다.
Class A 란?
Class A는 국제규격 IEC 61000-4-30 에 정의되어 있습니다.
서로 다른 측정기로 측정한 각각의 결과를 비교, 논의할 수 있도록, 전원품질 파라미터・정확도・규격의 적합성 등이 규정되어 있습니다

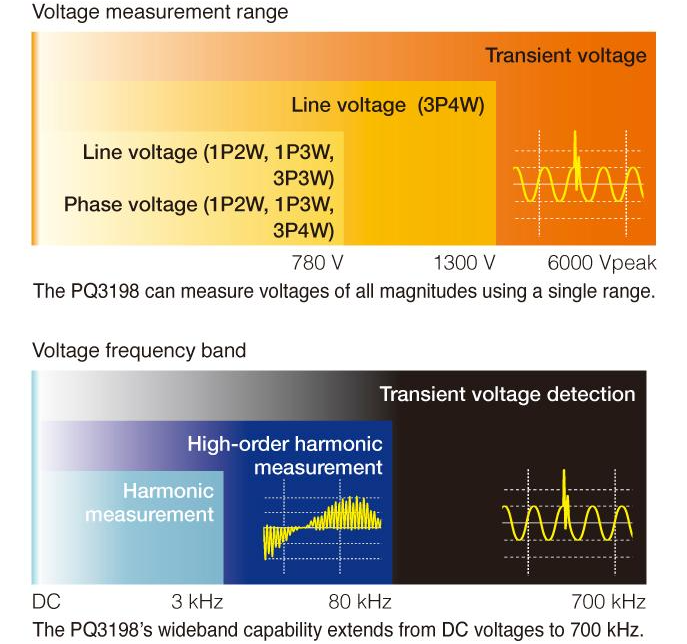

고전압 · 광대역
최대 6,000V, 최소 0.5μs（2MS/s）폭의 트란젠트 전압도 측정 가능합니다.
또한, 2kHz〜80kHz 까지의 고차고조파성분도 측정합니다.
인버터 기기의 보급에 따라, 이 대역에서의 오동작이나 고장요인으로 이어지는 케이스가 증가하고 있습니다.

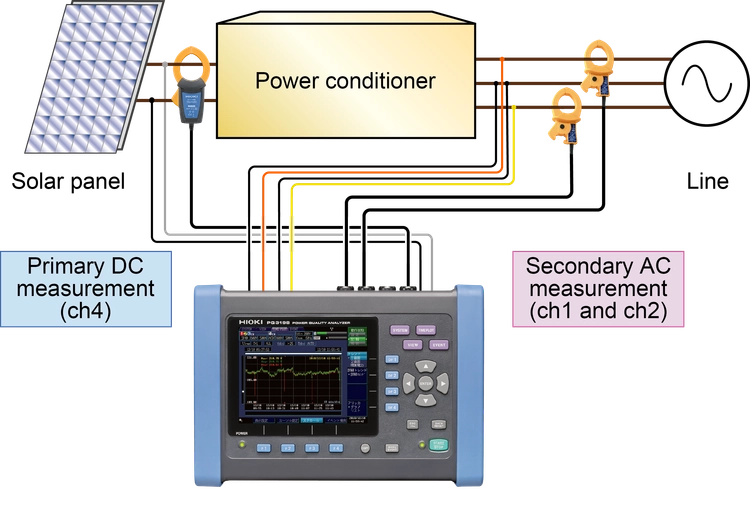

2계통 측정

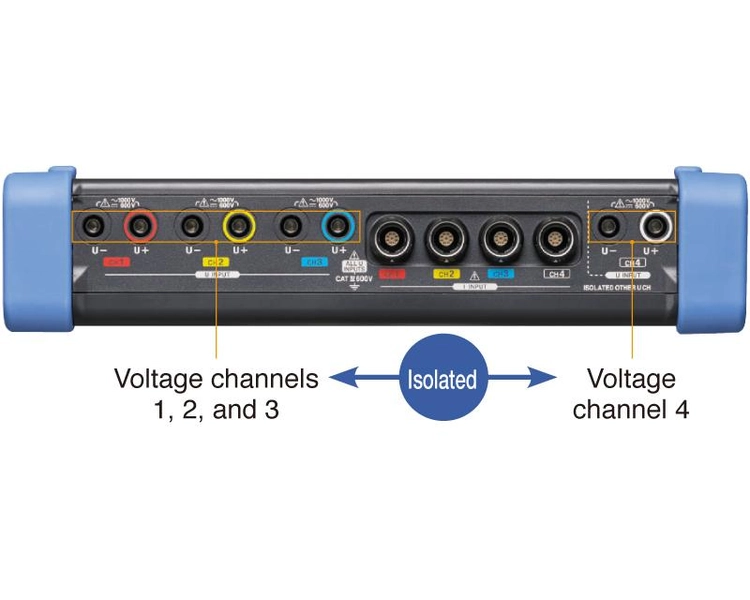

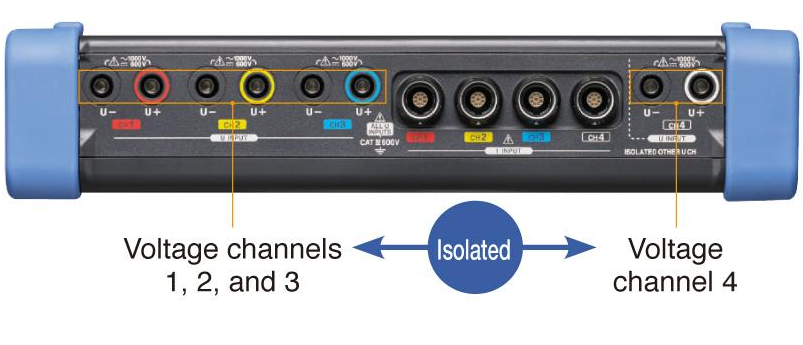

전압 CH1,2,3과 CH4는 절연되어 있어 2계통 전력측정, 효율측정이 가능합니다.
- 적용 사례
- EV 급속충전기의 1차측（AC）과 2차측（DC）의 동시측정/감시
- 태양광 발전 시스템의 1차측 (DC）과 2차측（AC）의 동시 측정/감시
- DC-AC（삼상）인버터의 1차측（DC）과 2차측（AC）의 동시 측정
- UPS의 1차측・2차측 동시 측정
- 전원（AC）과 제어（DC）의 ２계통 동시 측정
- 삼상라인과 접지선의 동시 측정
- 지락 검지를 위한 중성선 동시 측정

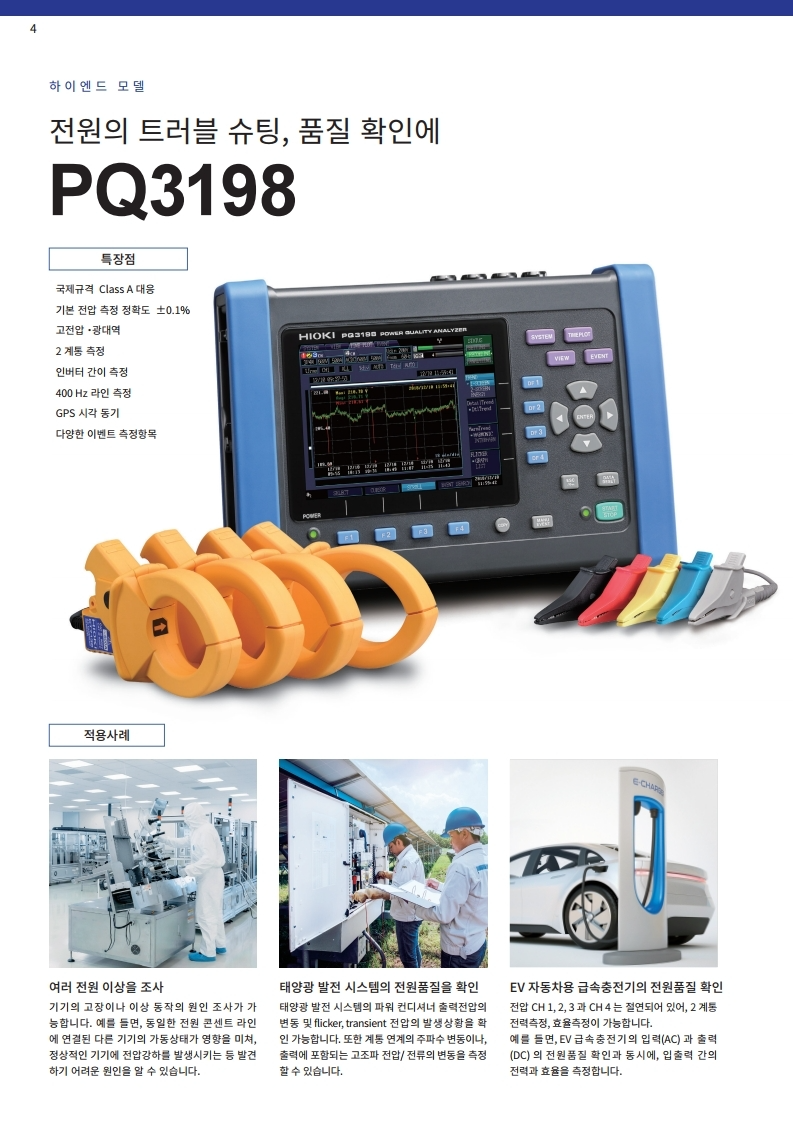

전기자동차용 급속충전기의 전원품질확인
위와 같이, 전압 CH1,2,3과 CH4는 절연되어 있어, 예를 들면 EV급속충전기의 입력（AC）과 출력（DC）의 전원품질확인과 동시에, 입출력 간 전력과 효율도 측정할 수 있습니다

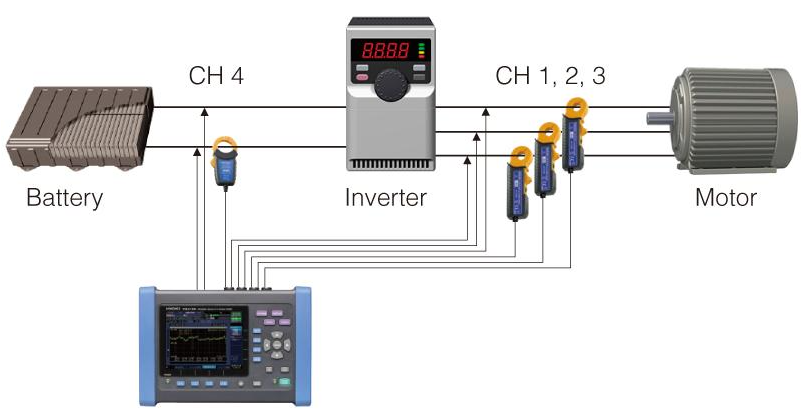

인버터 간이 측정
기본파 주파수 40~70Hz, 캐리어 주파수 ~20kHz의 인버터 2차측을 측정할 수 있습니다.
DC - 삼상 인버터의 경우, 효율 측정도 가능합니다.
・ 인버터를 더 고정밀도로 측정하려면 당사 파워 아날라이저 PW6001, 또는 PW3390 사용을 권장합니다.

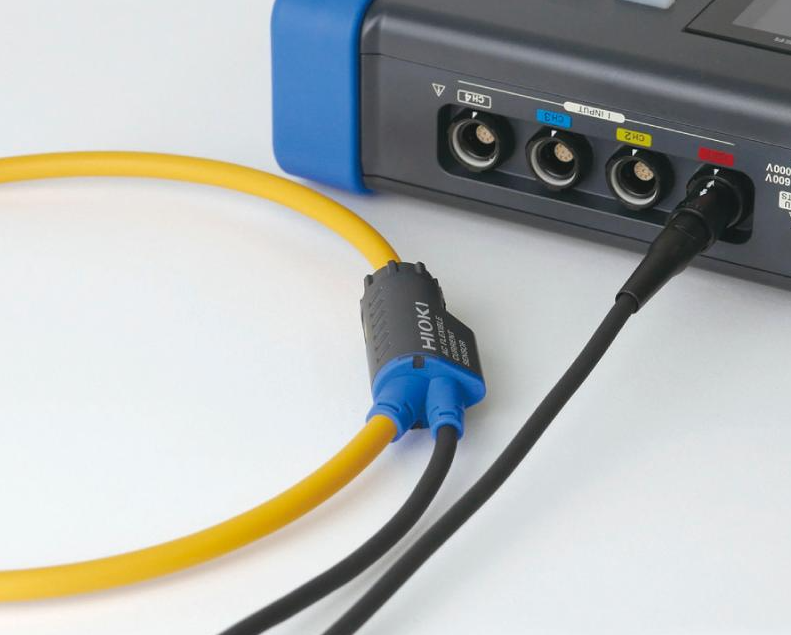

외부 전원이 필요없는 센서
본체에서 전원을 공급할 수 있어 AC/DC 센서와 플렉시블 센서 사용시에 별도로 AC어댑터가 필요없습니다.
400 Hz 라인 측정
전원 라인 주파수는 50/60Hz 외에 400Hz 측정이 가능합니다

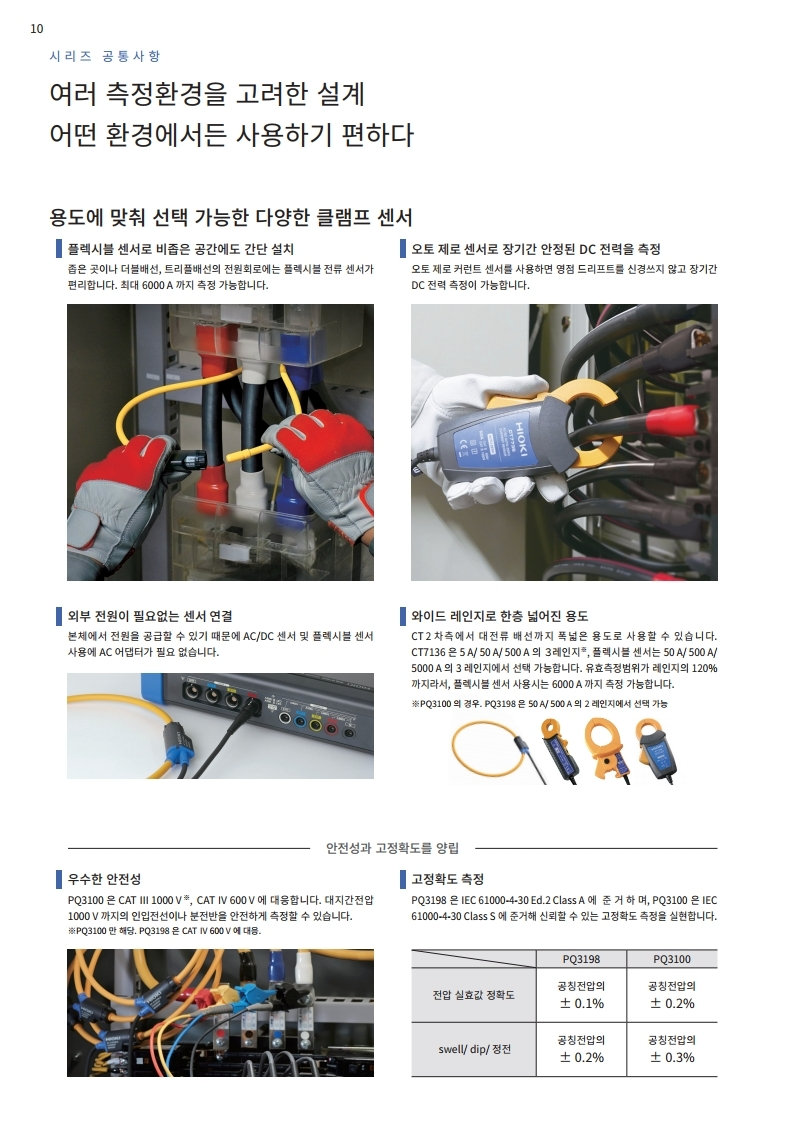

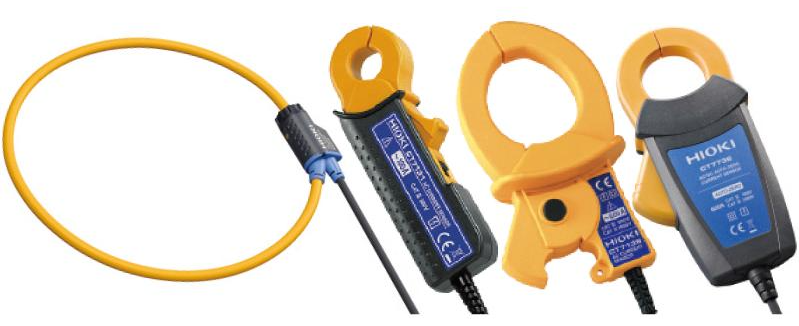

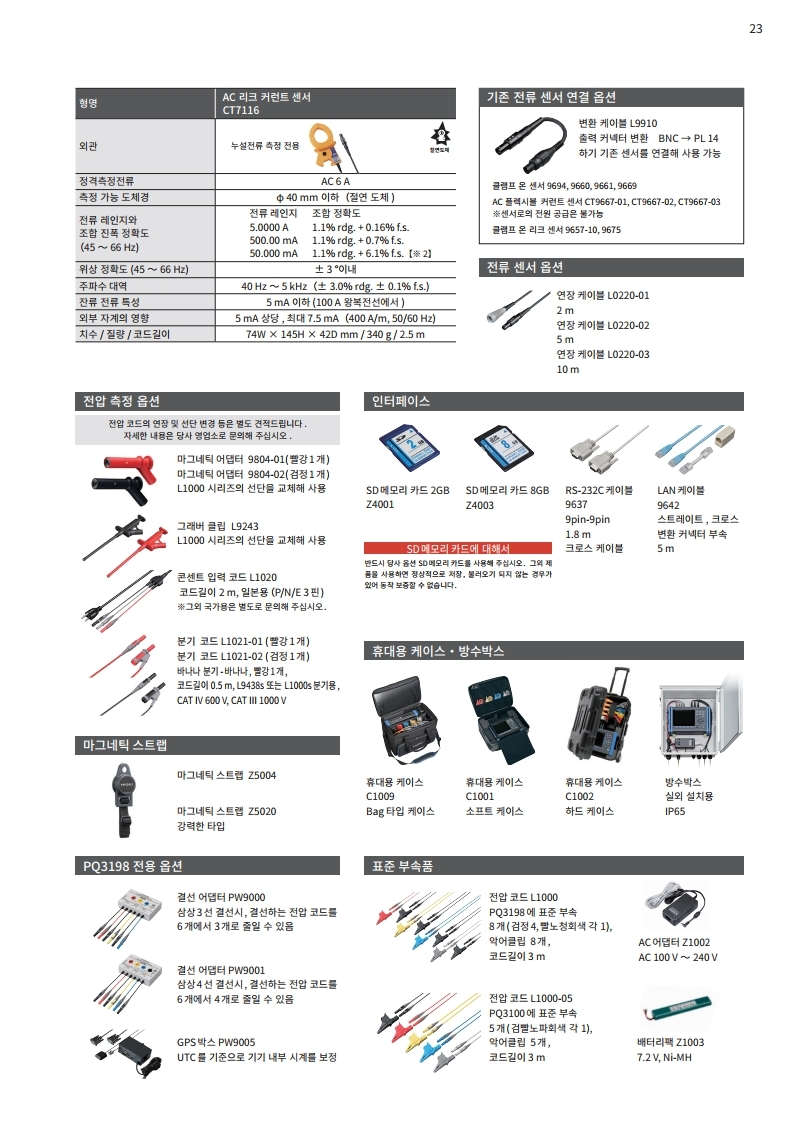

와이드 레인지로 넓어진 용도
CT 2차측부터 대전류 배선까지, 폭 넓은 용도로 사용합니다.
CT7136은 50A/500A의 2레인지, 플렉시블 센서는 50A/500A/5000A의 3레인지 중에서 선택 가능합니다.
레인지의 120%까지 유효측정범위이므로 플렉시블 센서 사용시는 6000A까지 측정 가능합니다.

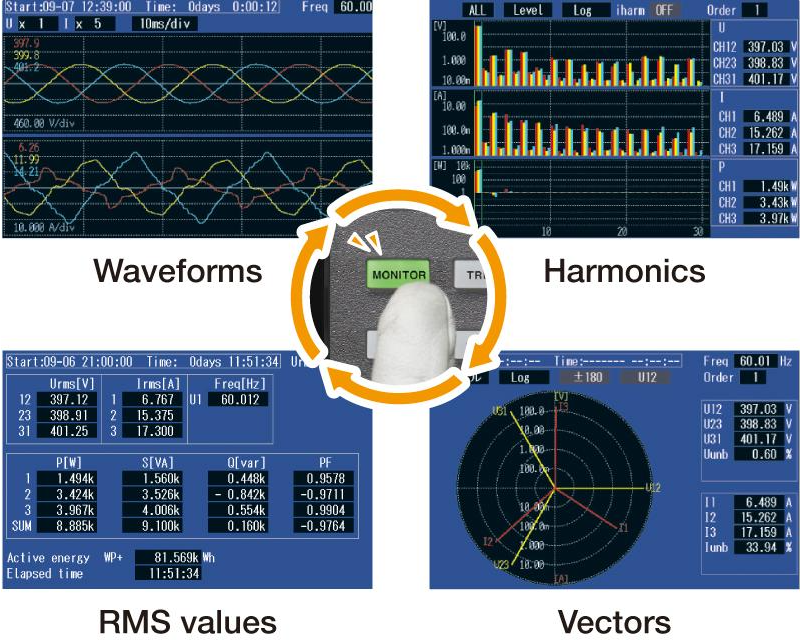

알기 쉬운 파라미터 표시
측정 중에 원터치로 화면을 전환해 모든 측정 파라미터를 표시할 수 있으므로 빠르게 상황 확인을 할 수 있습니다.
※ 이미지는 당사 시리즈 제품 PQ3100 화면 예

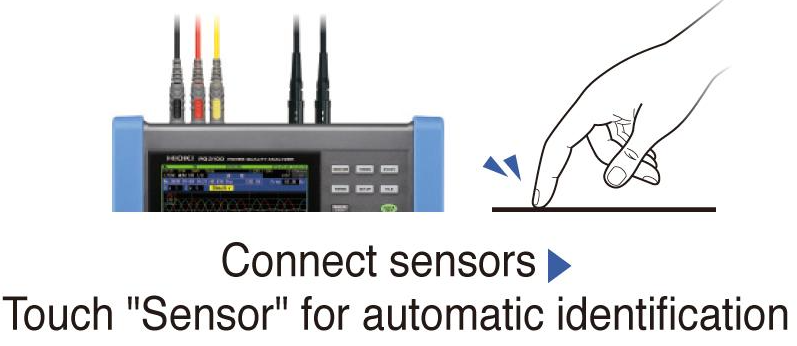

오측정을 없애는 센서 자동 인식기능
커런트 센서를 연결해 센서 검출 버튼을 누르면 센서의 종류와 최대 전류 레인지를 자동으로 인식합니다.

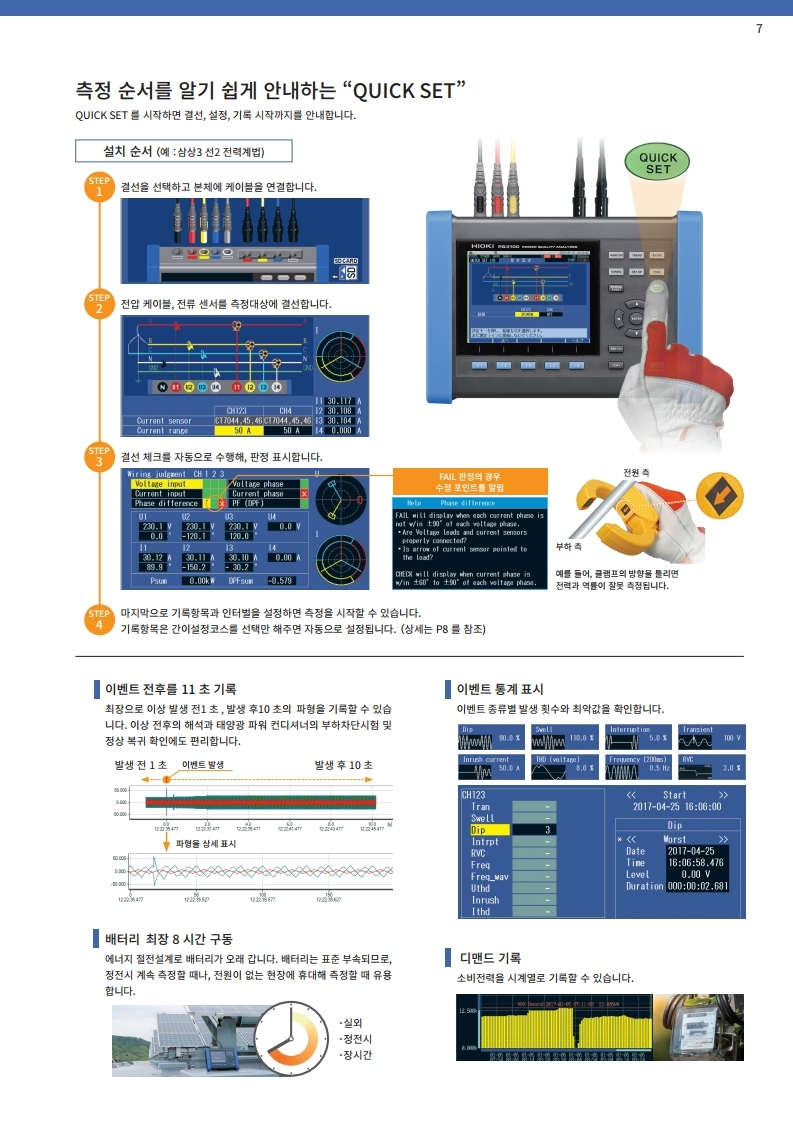

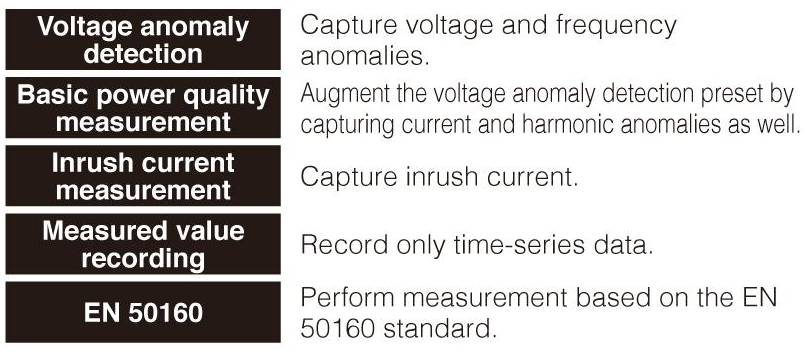

기록 항목을 설정할 때 편리한 간이설정코스 기능
기록 항목은 용도에 맞는 코스를 선택하기만하면 자동으로 설정됩니다.

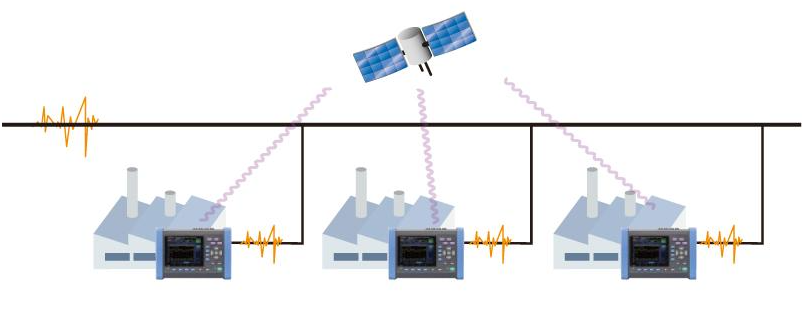

GPS 시각 동기
GPS 옵션 PW9005를 사용하면 기기 내부의 시각을 UTC 표준시를 기준으로 한 시각으로 보정할 수 있습니다.
기기마다 다른 시각차를 없애, 여러 기기로 측정했을 때도 현상의 동시성을 유지해 해석할 수 있습니다.

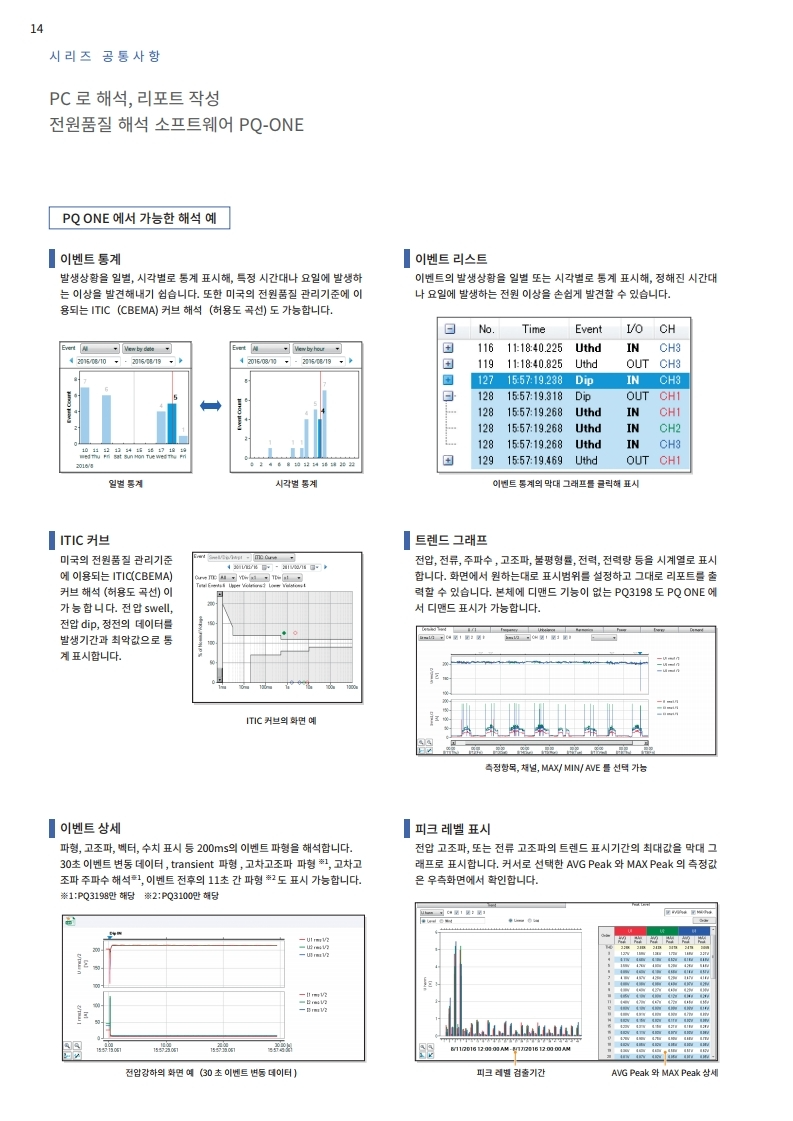

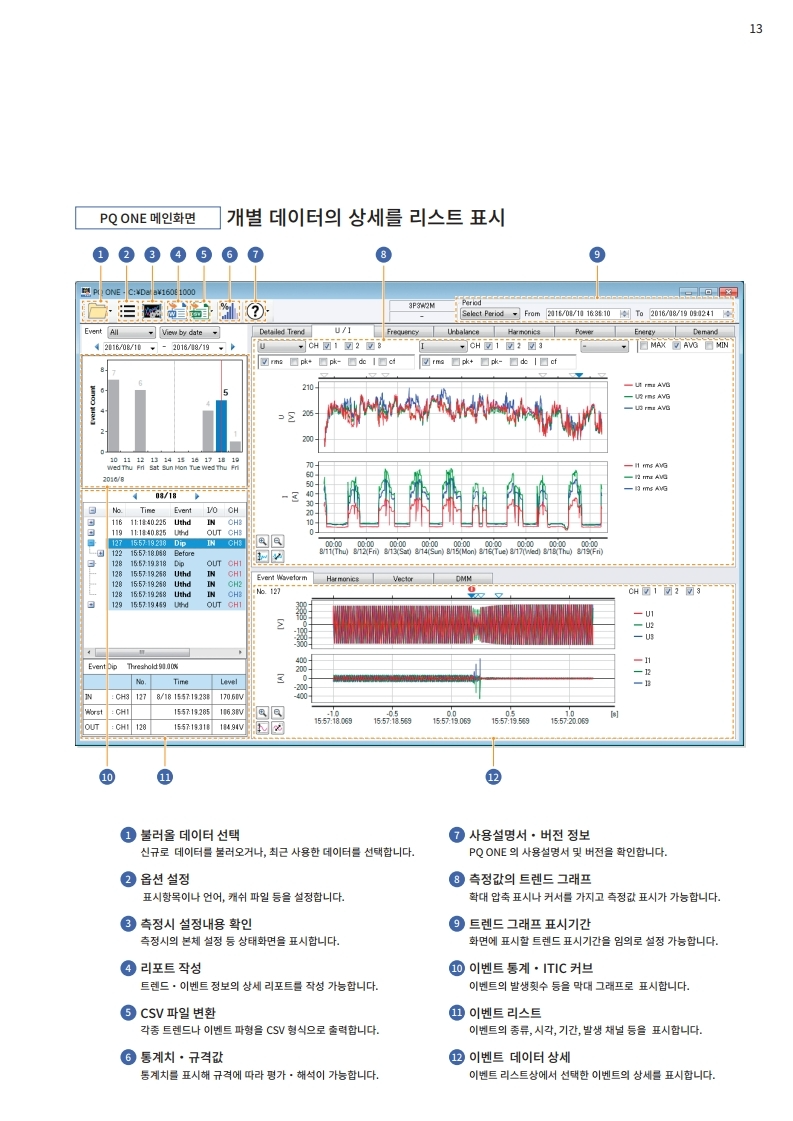

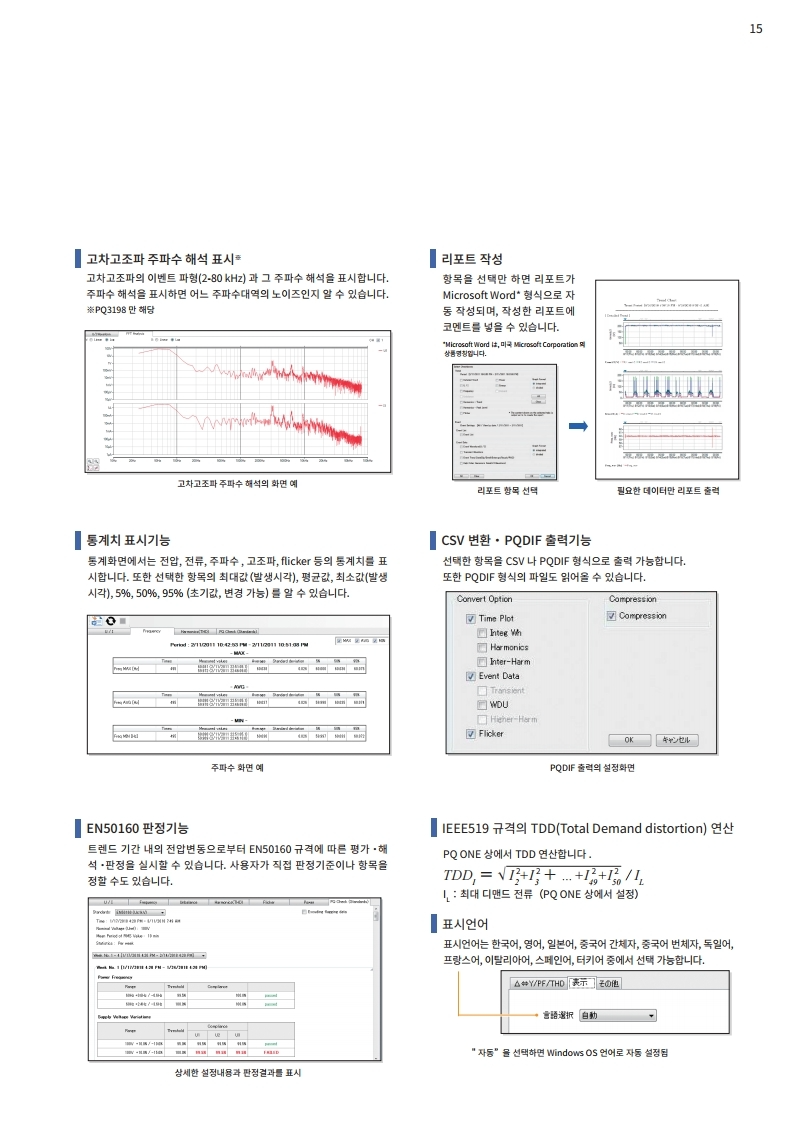

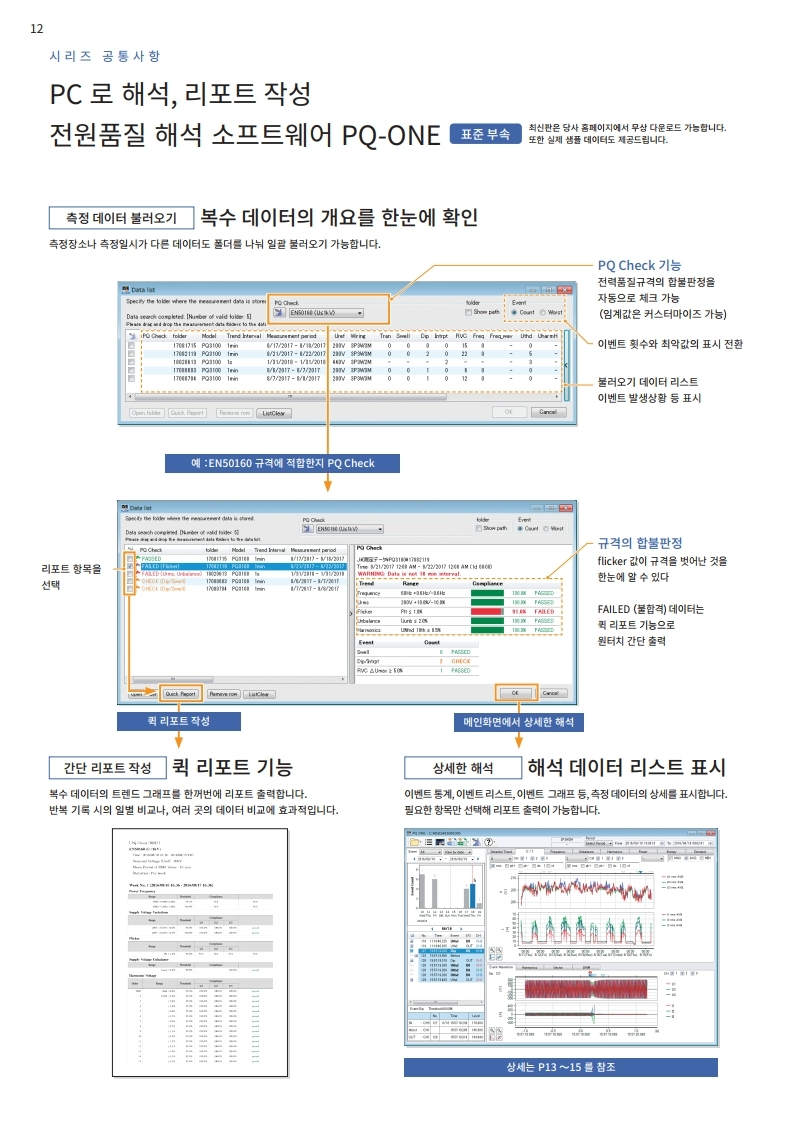

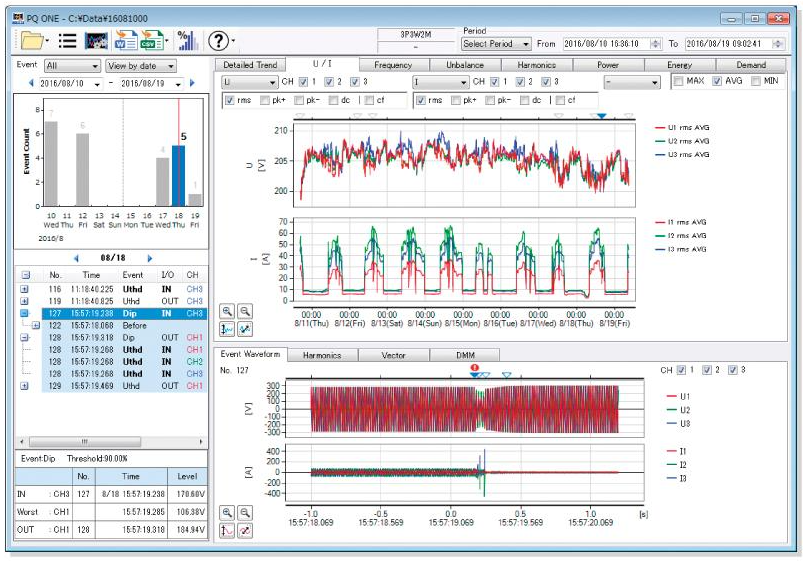

PC에서 해석, 리포트 작성 ~전원품질 해석 소프트 PQ ONE~
측정장소나 측정일시가 다른 데이터도 폴더별로 나눠 한꺼번에 불러올 수 있습니다.
- 퀵 리포트 기능
- 복수 데이터의 트렌드 그래프를 한꺼번에 리포트 출력 가능합니다.
- 반복 기록 시의 일별 비교나, 여러 장소의 데이터 비교에 효과적입니다.
- 해석 데이터 리스트 표시
- 이벤트 통계, 이벤트 리스트, 이벤트 그래프 등, 측정 데이터의 상세를 표시합니다.
- 필요한 항목만 선택해 리포트로 출력할 수 있습니다.

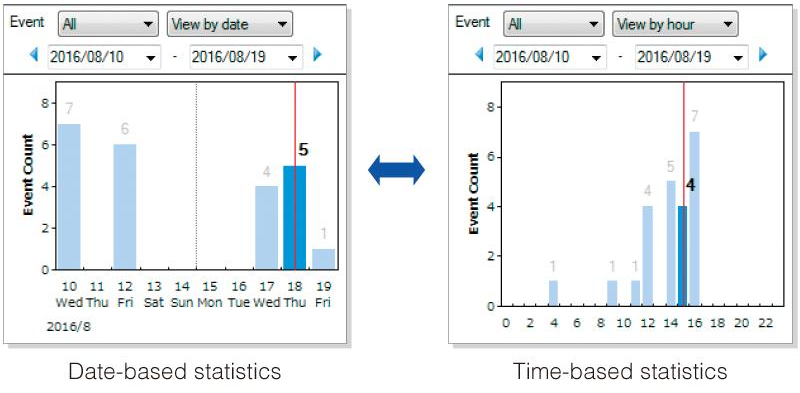

이벤트 통계 표시 (PQ ONE)
발생상황을 일별, 시각별로 통계 표시합니다.
특정 시간대나 요일에 발생하는 이상을 발견하기 쉬워집니다.
또한, 미국의 전원품질 관리기준에 이용되는 ITIC (CBEMA) 커브 해석 (허용도 곡선)도 가능합니다.

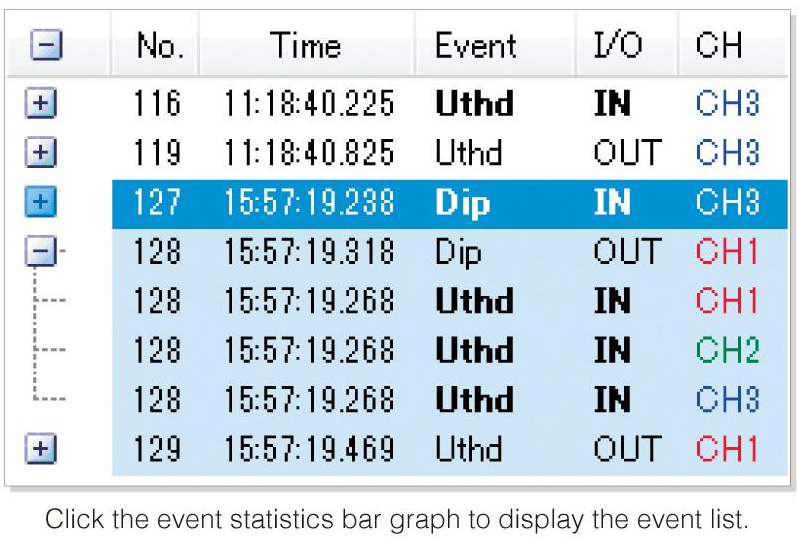

이벤트 리스트 표시 (PQ ONE)
이벤트의 발생상황을 일별 또는 시각별로 통계 표시합니다.
정해진 시간대나 요일에 발생하는 전원 이상을 손쉽게 발견할 수 있습니다.

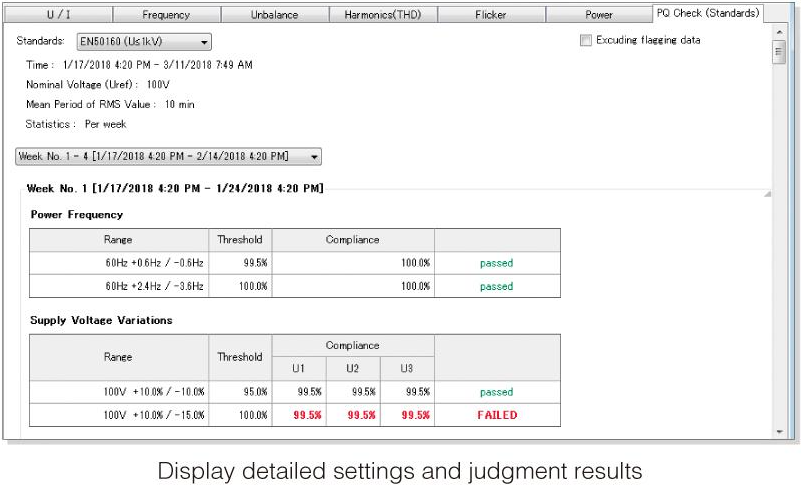

EN50160 판정기능 (PQ ONE)
트렌드 기간 내의 전압변동으로부터 EN50160 규격에 따른 평가, 해석, 판정을 실시할 수 있습니다.
사용자가 원하는대로 판정기준이나 항목을 정할 수도 있습니다.
