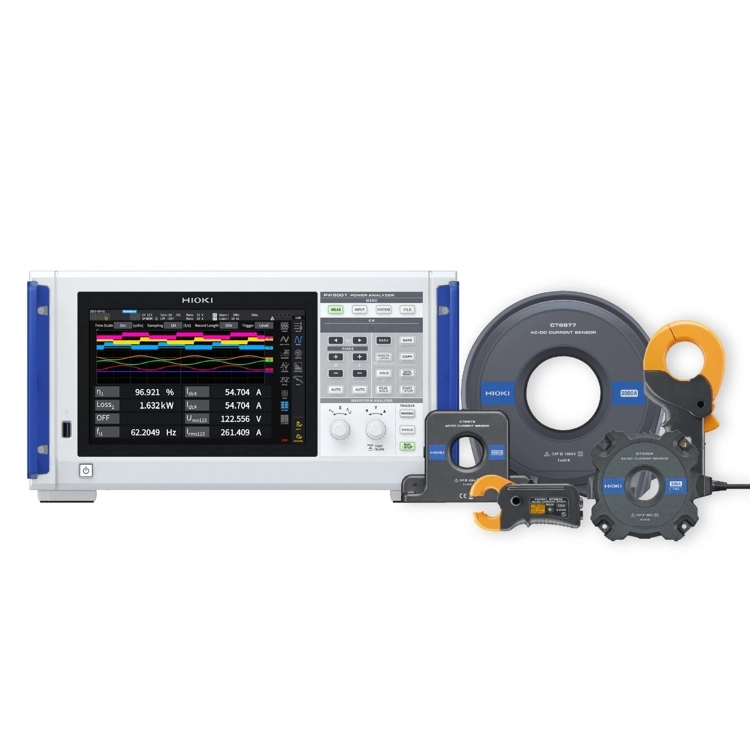

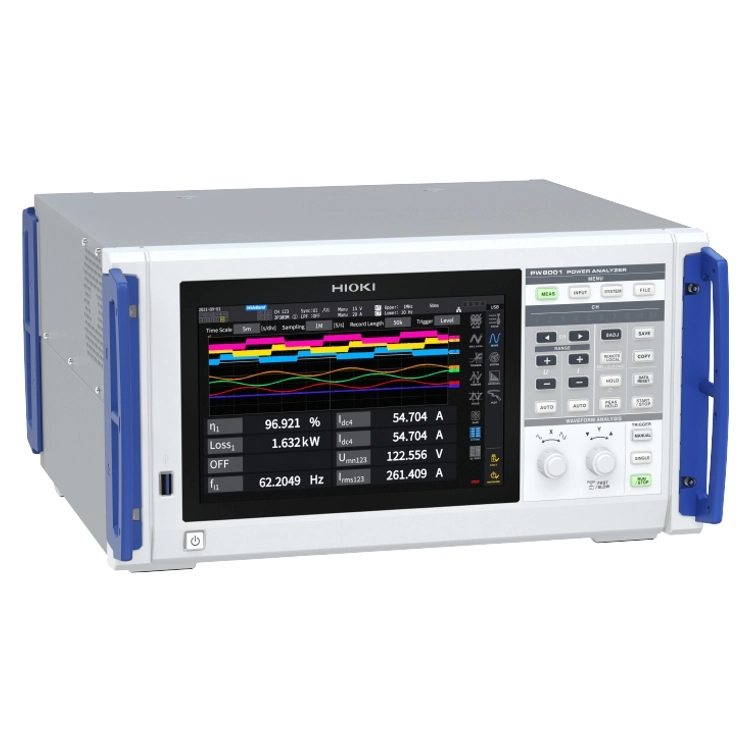

HIOKI 히오키 PW8001 파워 아날라이저
가격문의(상세정보 참조)
HIOKI 히오키 PW8001 파워 아날라이저
주요 특징
- 자유롭게 유닛을 조합해 연구 개발부터 출하 검사까지 토탈로 측정
- 기기의 미세한 손실을 정확하게 포착하는 세계 탑클래스 정확도와 광대역 전력 측정
- 입력파형을 충실히 재현하는 샘플링 주파수 15 MHz, 분해능 18-bit
- 다계통화되는 측정대상에 대응, 1대로 8채널의 전력을 일괄 측정
- 실수 없이 정확하게 측정할 수 있는 자동인식기능, 전류 센서의 위상 보정을 자동으로 실행
- 계측기 1대로 4개 모터를 동시에 해석
- 다채널 측정에 대응, 광링크 인터페이스로 채널 수를 확장
- CAN・CAN-FD 버스 출력으로 기존의 CAN 네트워크에 측정 데이터를 통합
- HILS 개발에서 실기 평가까지 다양한 전류 센서와 조합해 폭 넓게 사용
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 PW8001 파워 아날라이저

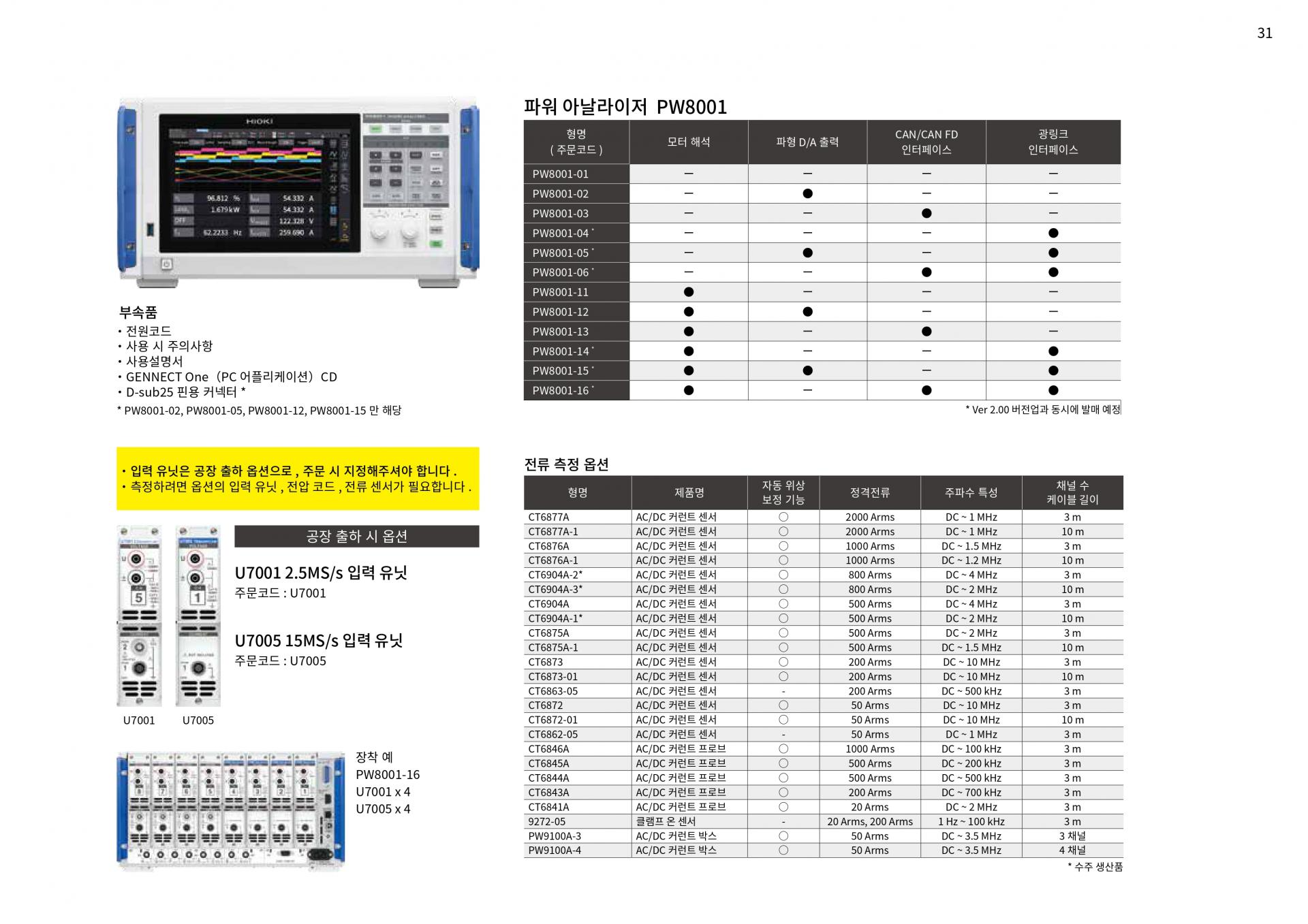

제품번호 (발주 코드)
| PW8001-01 | 기본 모델 |
| PW8001-02 | [파형&D/A출력] 옵션 포함 |
| PW8001-03 | [CAN/CAN FD 인터페이스] 옵션 포함 |
| PW8001-04 | [광링크 인터페이스] 옵션 포함 |
| PW8001-05 | [파형&D/A출력], [광링크 인터페이스] 옵션 포함 |
| PW8001-06 | [CAN/CAN FD 인터페이스], [광링크 인터페이스] 옵션 포함 |
| PW8001-11 | [모터해석] 옵션 포함 |
| PW8001-12 | [모터해석], [파형&D/A출력] 옵션 포함 |
| PW8001-13 | [모터해석], [CAN/CAN FD 인터페이스] 옵션 포함 |
| PW8001-14 | [모터해석], [광링크 인터페이스] 옵션 포함 |
| PW8001-15 | [모터해석], [파형&D/A출력], [광링크 인터페이스] 옵션 포함 |
| PW8001-16 | [모터해석], [CAN/CAN FD 인터페이스], [광링크 인터페이스] 옵션 포함 |
※ 주문 시에 공장 출하 시 옵션인 입력 유닛을 지정해 주십시오. PW8001 본체만으로는 측정할 수 없습니다. 측정 목적에 따라 옵션의 전류 센서/전압 코드를 별도로 구입해 주십시오.
* PW8001-03, -04, -05, -06, -13, -14, -15, -16: Ver2.00 버전업과 동시에 발매 예정

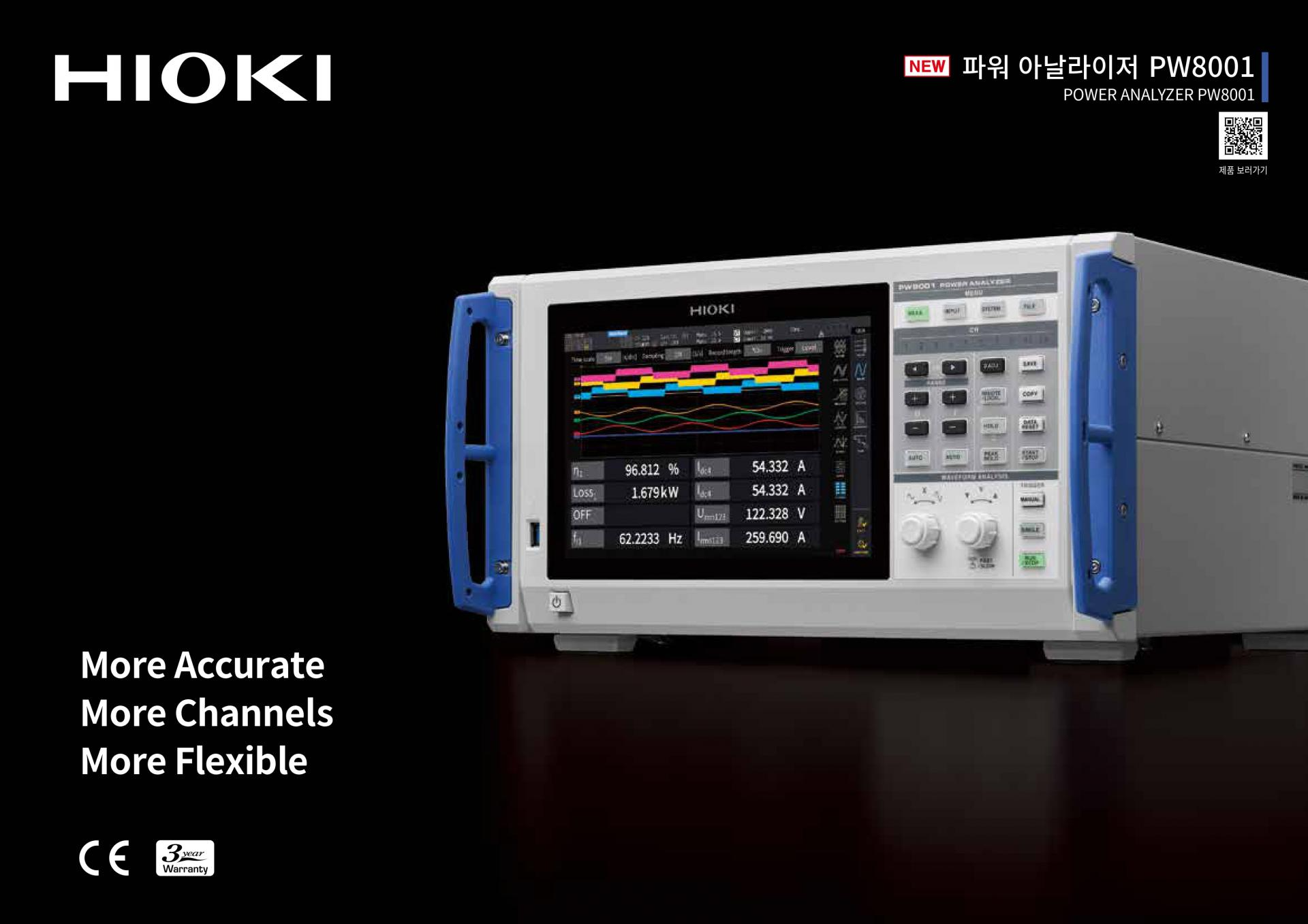

파워 아날라이저 PW8001
지구 온난화를 막고 우리가 사는 소중한 지구 환경을 다음 세대에 계승하기 위해 전세계적으로 탈탄소 사회를 실현하고자 노력하고 있습니다. 세계 규모로 자동차의 전동화 개발이 진행되고 전동차의 성능을 향상시키기 위해 인버터와 DC/DC컨버터에는 차세대 스위칭 디바이스(SiC/GaN)가 널리 채택되고 있습니다. 컨버터 내부의 리액터와 트랜스 또한, 제어 및 자성 재료의 개선을 통해 저손실화 · 소형화가 요구되고 있습니다. 계측기는 DC-고주파 · 대전류 · 저역률을 보다 정확하고 안정적으로 측정해야 함과 동시에, 측정대상도 복잡하고 다채널화되고 있습니다. 또한, 에너지 공급원은 재생 가능한 에너지로 대규모 전환할 것이 급선무가 되어 파워 컨디셔너의 고전압화 · 저비용화 · 생산성 향상이 가속화되고 있습니다.

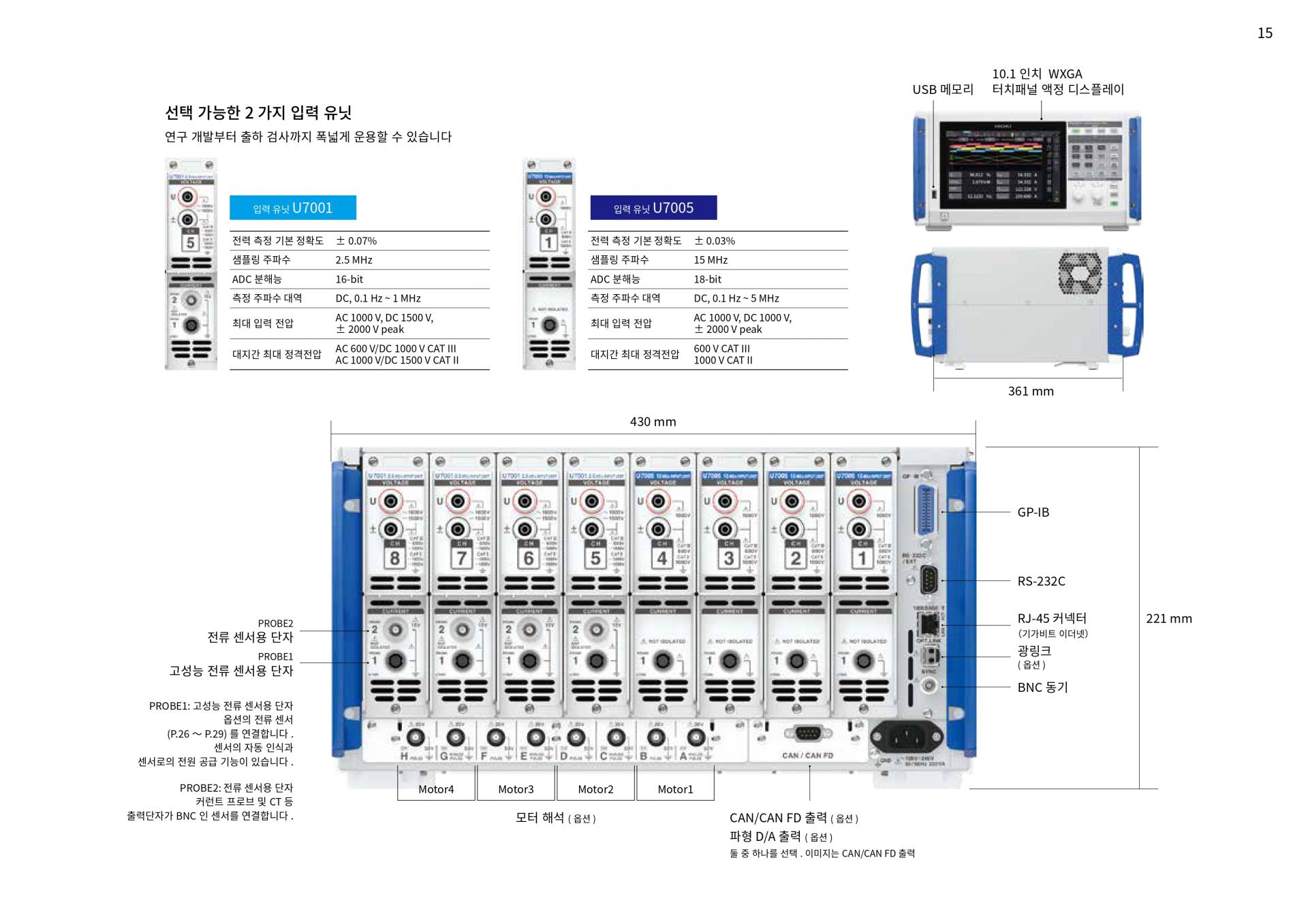

계측기는 1500 V · 다채널을 합리적인 비용으로 고정확도 측정할 것이 요구되고 있습니다. 저희 HIOKI는 이러한 요구들에 부응하기 위해 파워 아날라이저 PW8001과 2 종류의 입력 유닛 U7001, U7005를 개발했습니다. 2가지 유닛을 자유롭게 조합하여 용도에 맞는 최적의 측정 시스템을 1대로 구축할 수 있습니다. 고정확도일 뿐만 아니라 우수한 채널 확장성과 유연성을 겸비한 PW8001, 그리고 오랜 세월 축적해온 전류 센싱 기술로 엔지니어 여러분들의 제품 개발을 지원합니다.
주요 특징
- 자유롭게 유닛을 조합해 연구 개발부터 출하 검사까지 토탈로 측정

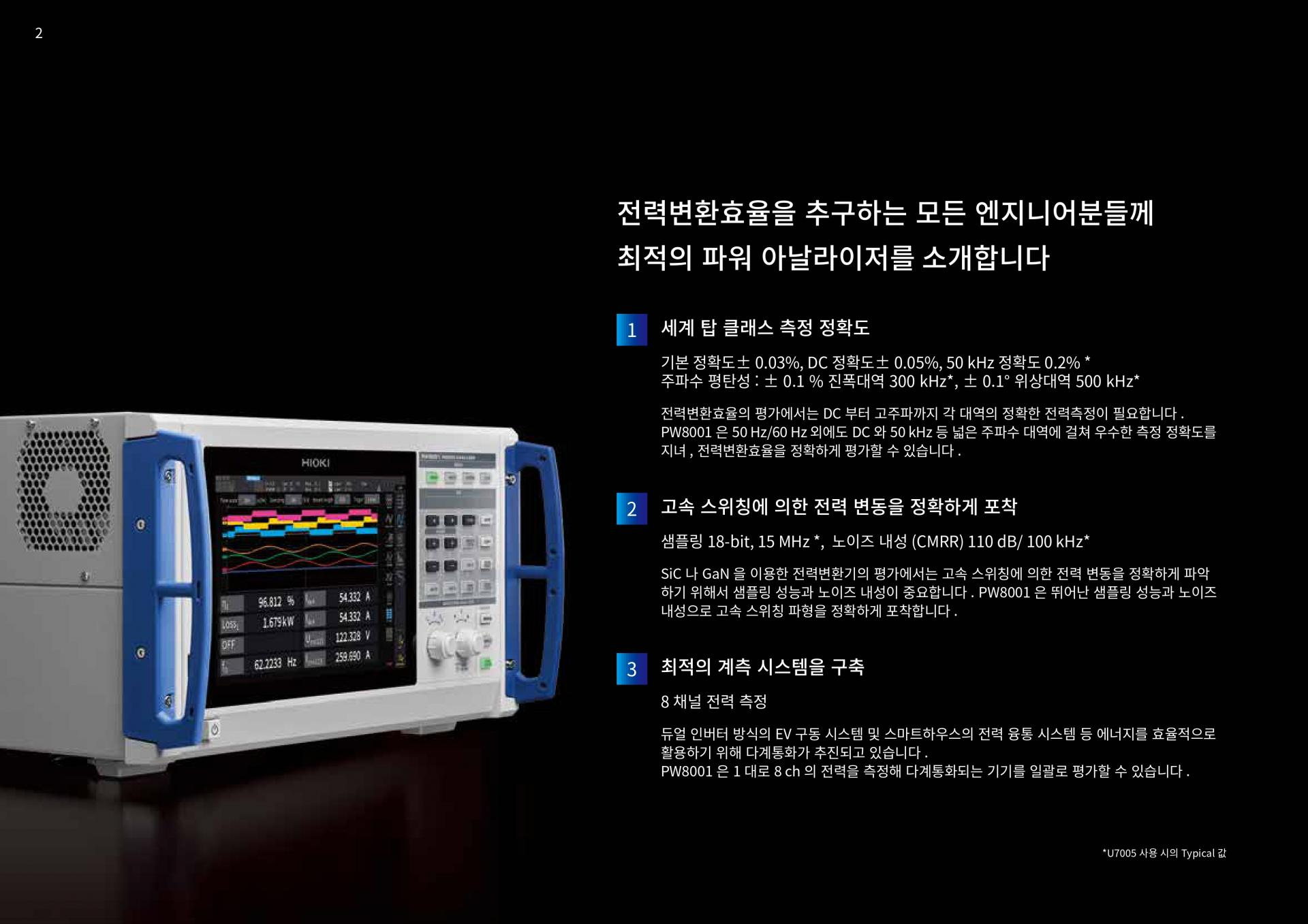

- 기기의 미세한 손실을 정확하게 포착하는 세계 탑클래스 정확도와 광대역 전력 측정
- 입력파형을 충실히 재현하는 샘플링 주파수 15 MHz, 분해능 18-bit
- 다계통화되는 측정대상에 대응, 1대로 8채널의 전력을 일괄 측정

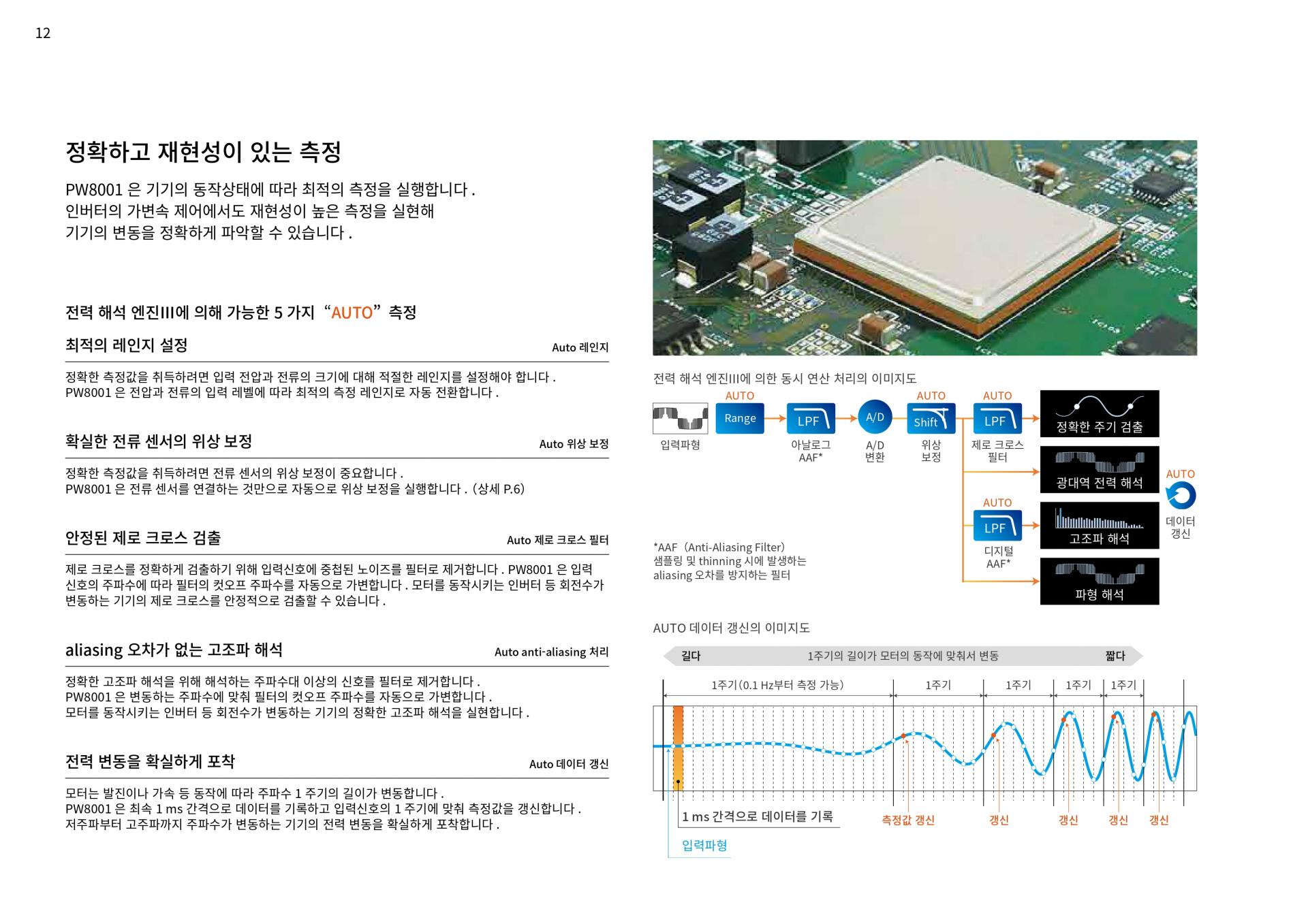

- 실수 없이 정확하게 측정할 수 있는 자동인식기능, 전류 센서의 위상 보정을 자동으로 실행

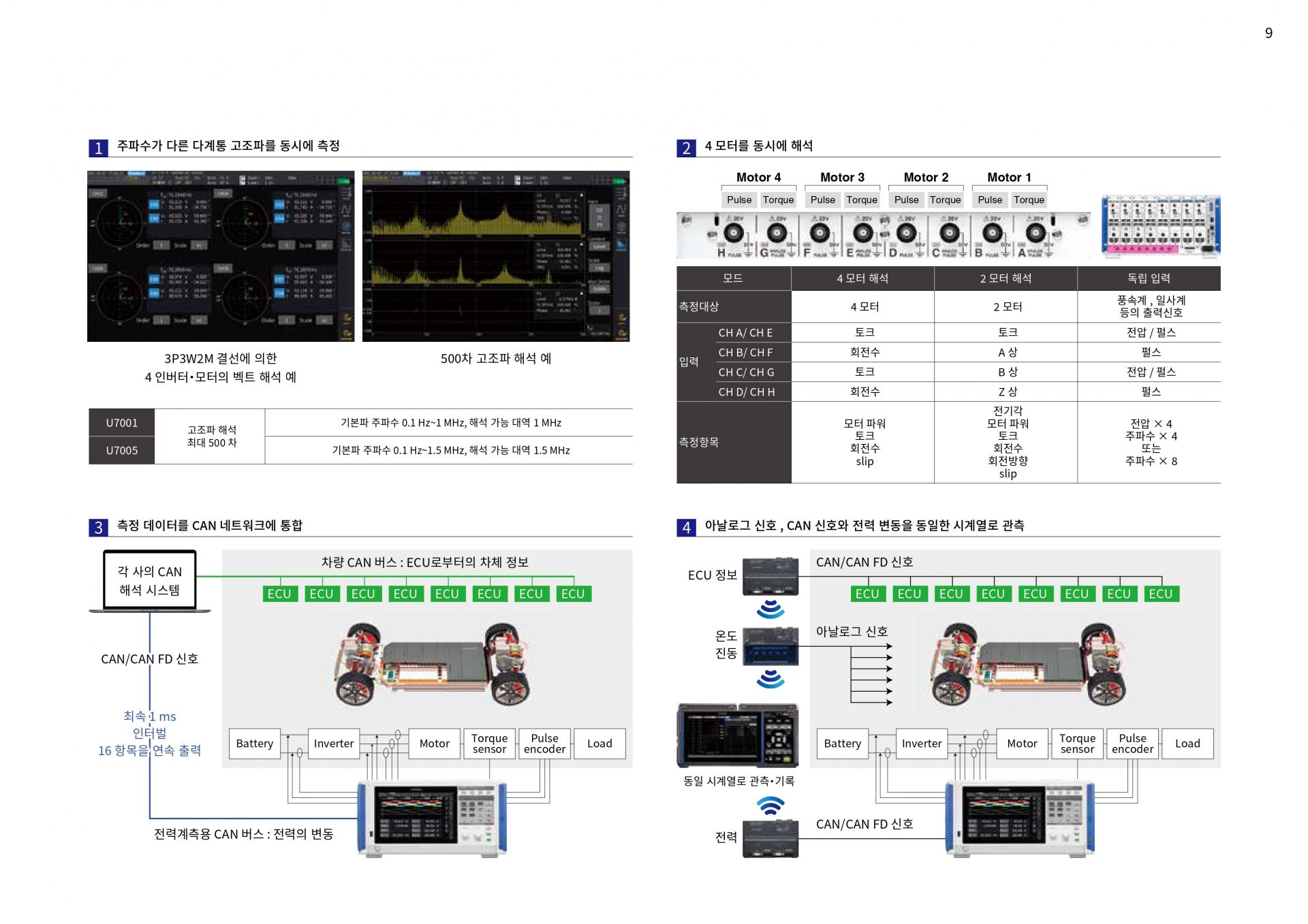

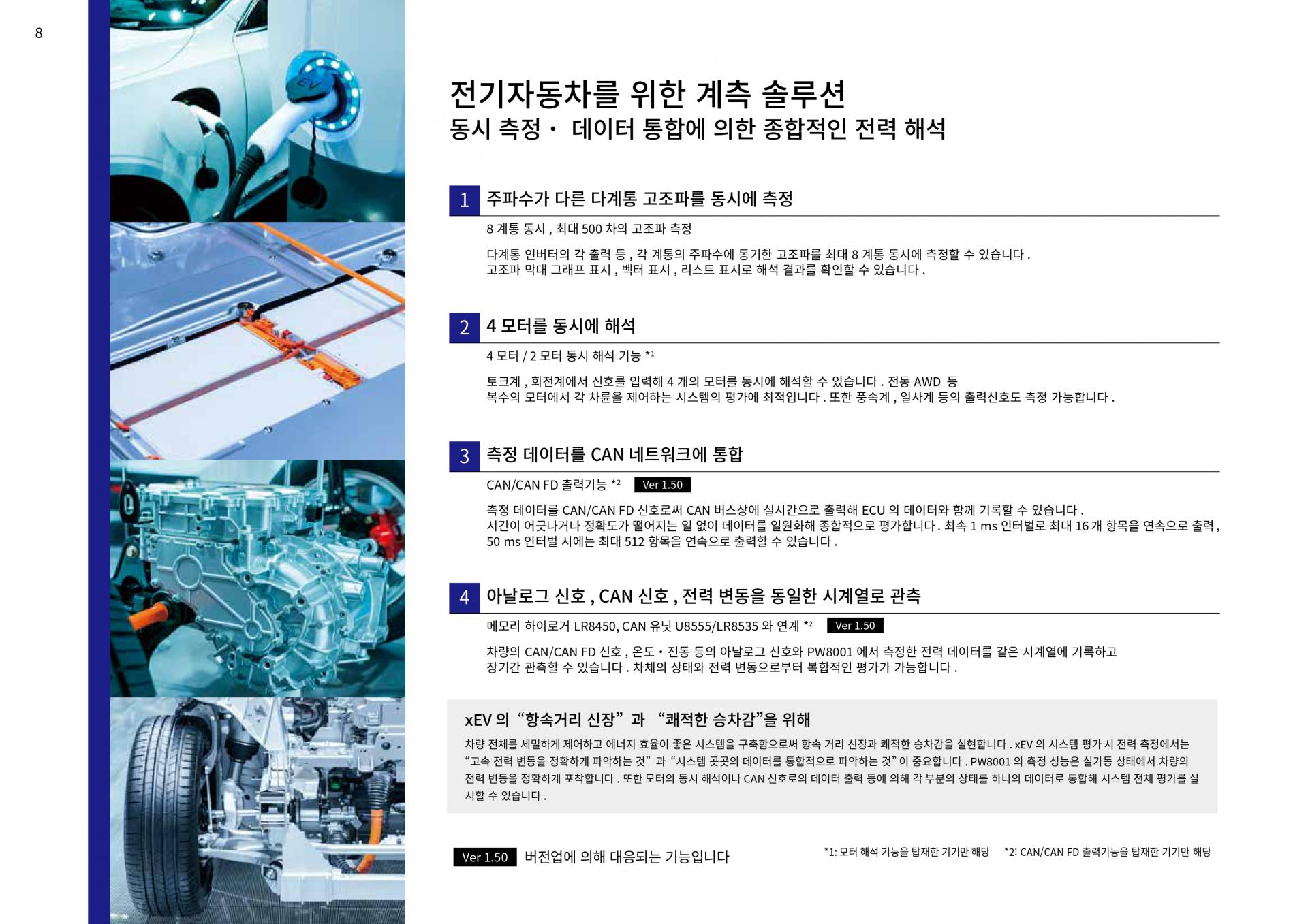

- 계측기 1대로 4개 모터를 동시에 해석
- 다채널 측정에 대응, 광링크 인터페이스로 채널 수를 확장
- CAN・CAN-FD 버스 출력으로 기존의 CAN 네트워크에 측정 데이터를 통합

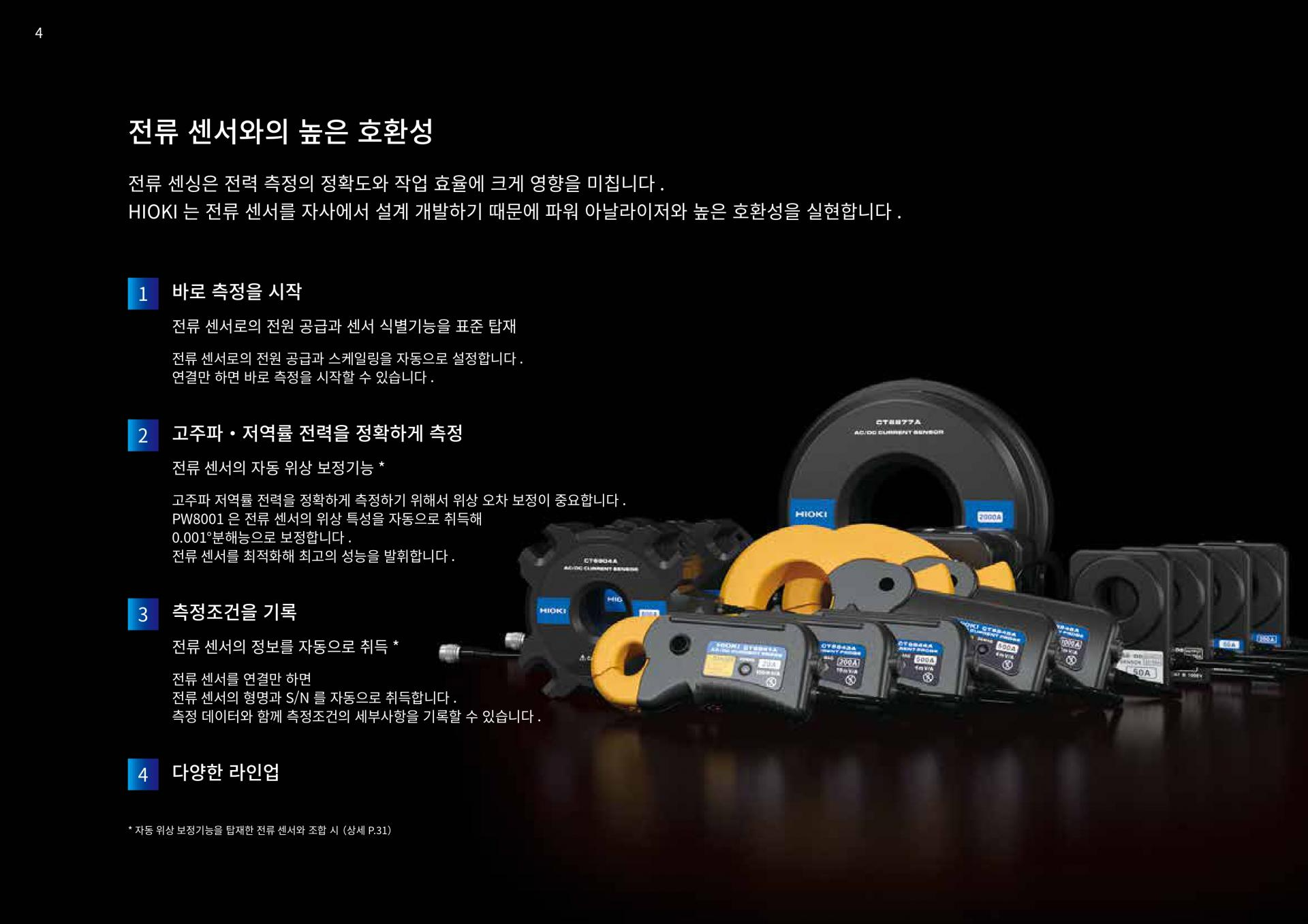

- HILS 개발에서 실기 평가까지 다양한 전류 센서와 조합해 폭 넓게 사용

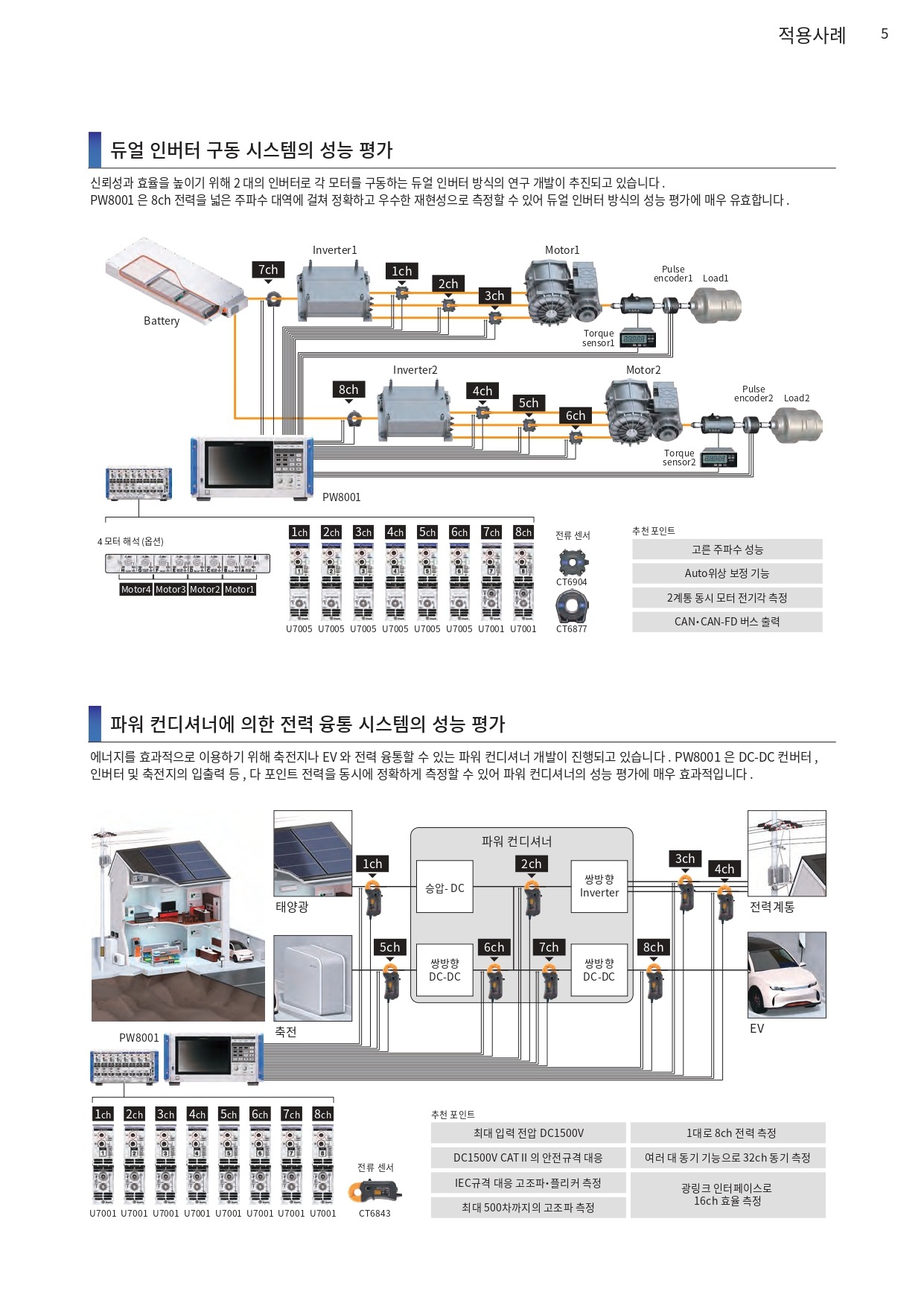

어플리케이션

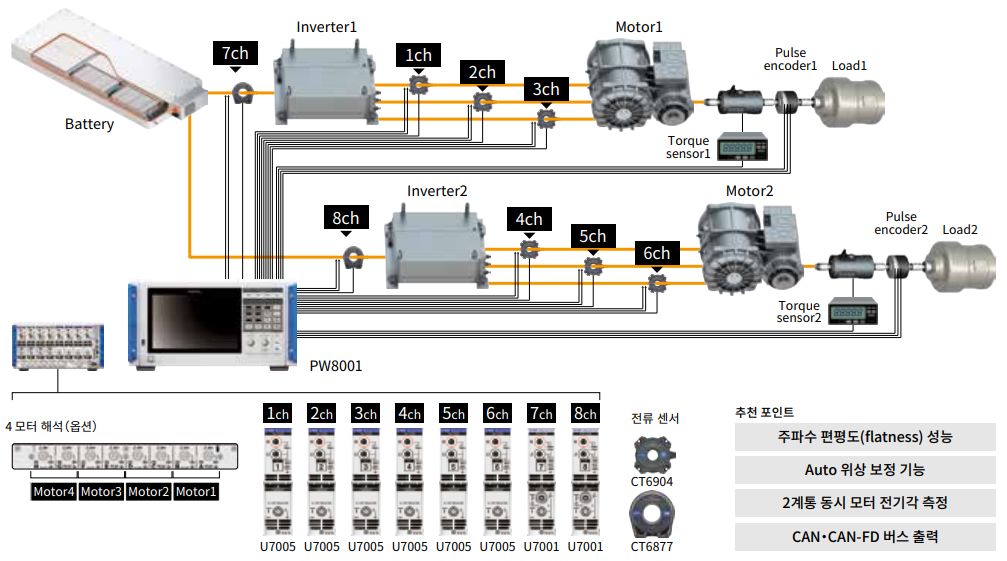

듀얼 인버터 – 구동 시스템의 성능 평가
신뢰성과 효율을 높이기 위해 2대의 인버터로 각 모터를 구동하는 듀얼 인버터 방식의 연구 개발이 진행되고 있습니다 . PW8001은 8ch 전력을 광 주파수 대역에 걸쳐 정확하고 우수한 재현성으로 측정할 수 있어 듀얼 인버터 방식의 성능 평가에 매우 유효합니다 .

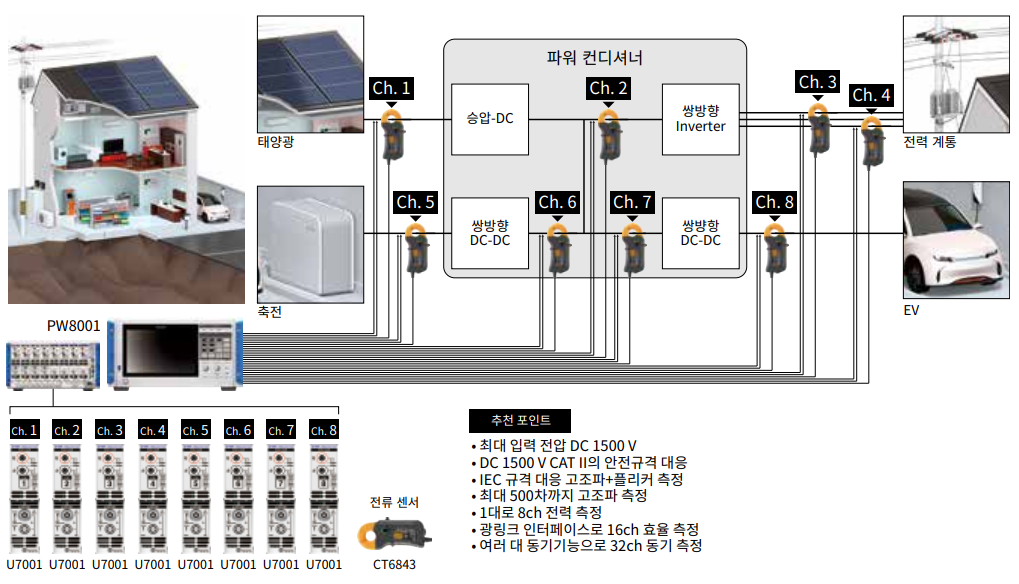

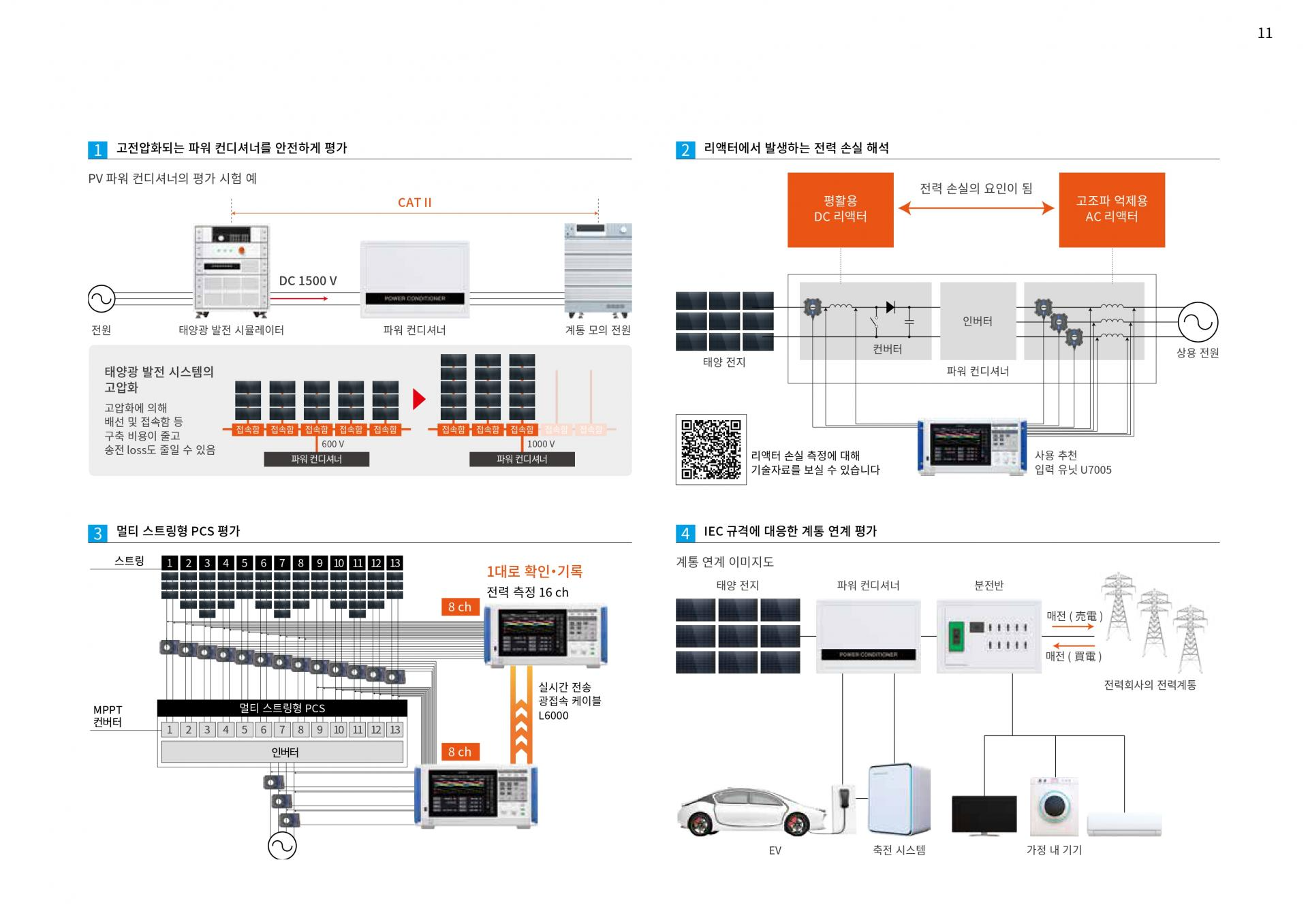

파워 컨디셔너에 의한 전력 융통 시스템의 성능 평가
에너지를 효율적으로 이용하기 위해 축전지나 EV 와 전력 융통할 수 있는 파워 컨디셔너의 개발이 진행되고 있습니다. PW8001은 DC-DC 컨버터, 인버터 및 축전지의 입출력 등 다점 전력을 동시에 정확하게 측정할 수 있어 파워 컨디셔너의 성능 평가에 매우 유효합니다.

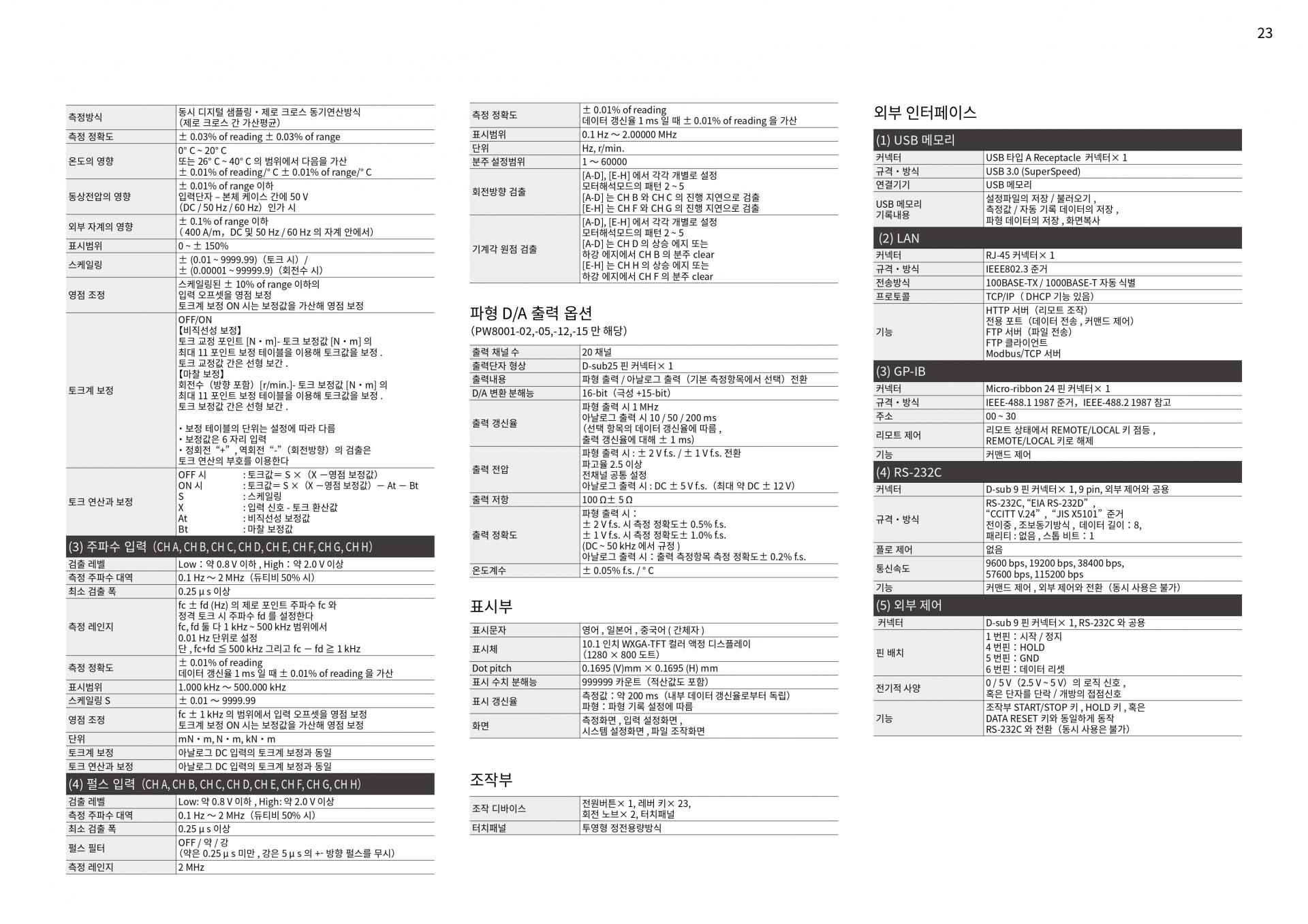

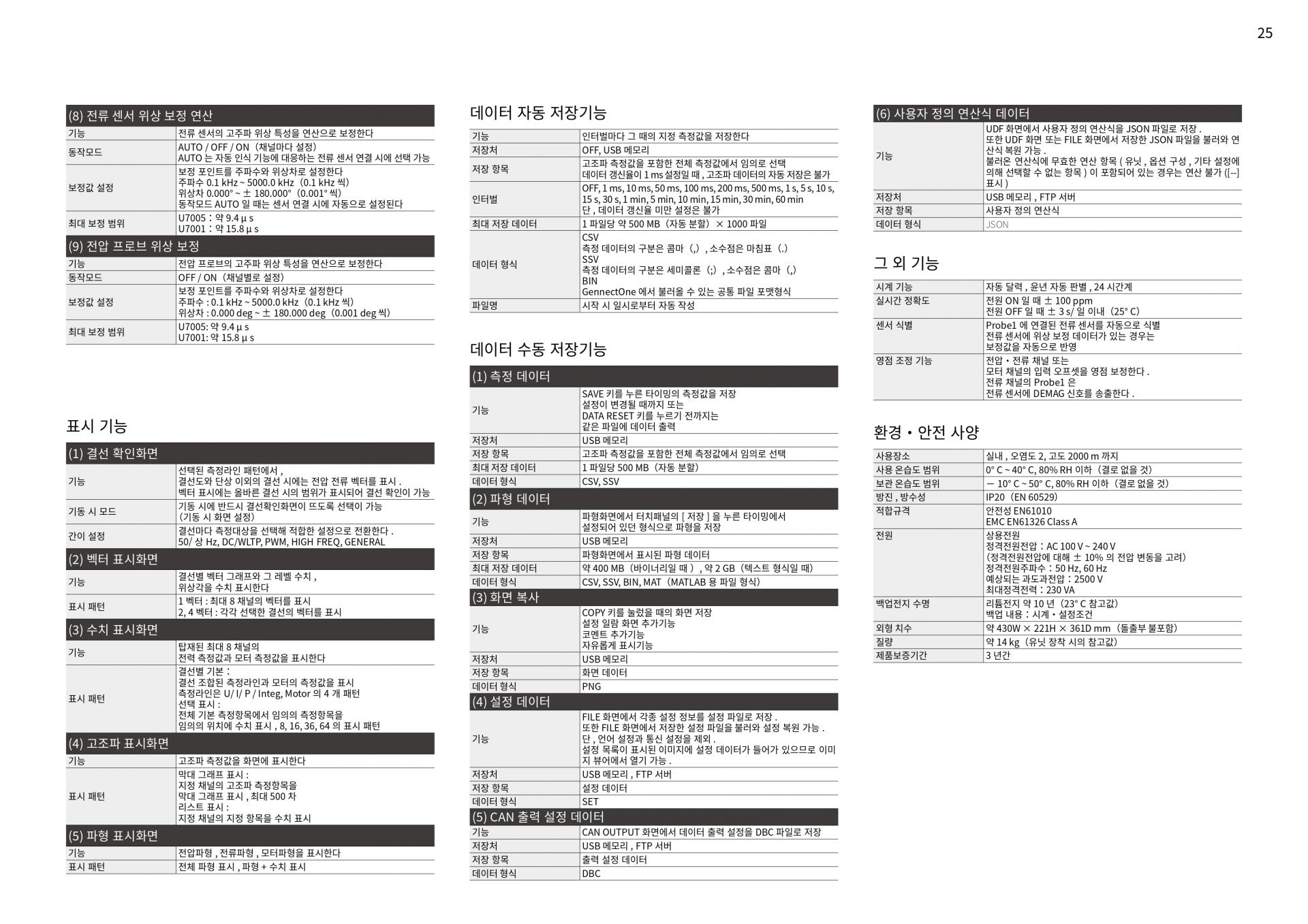

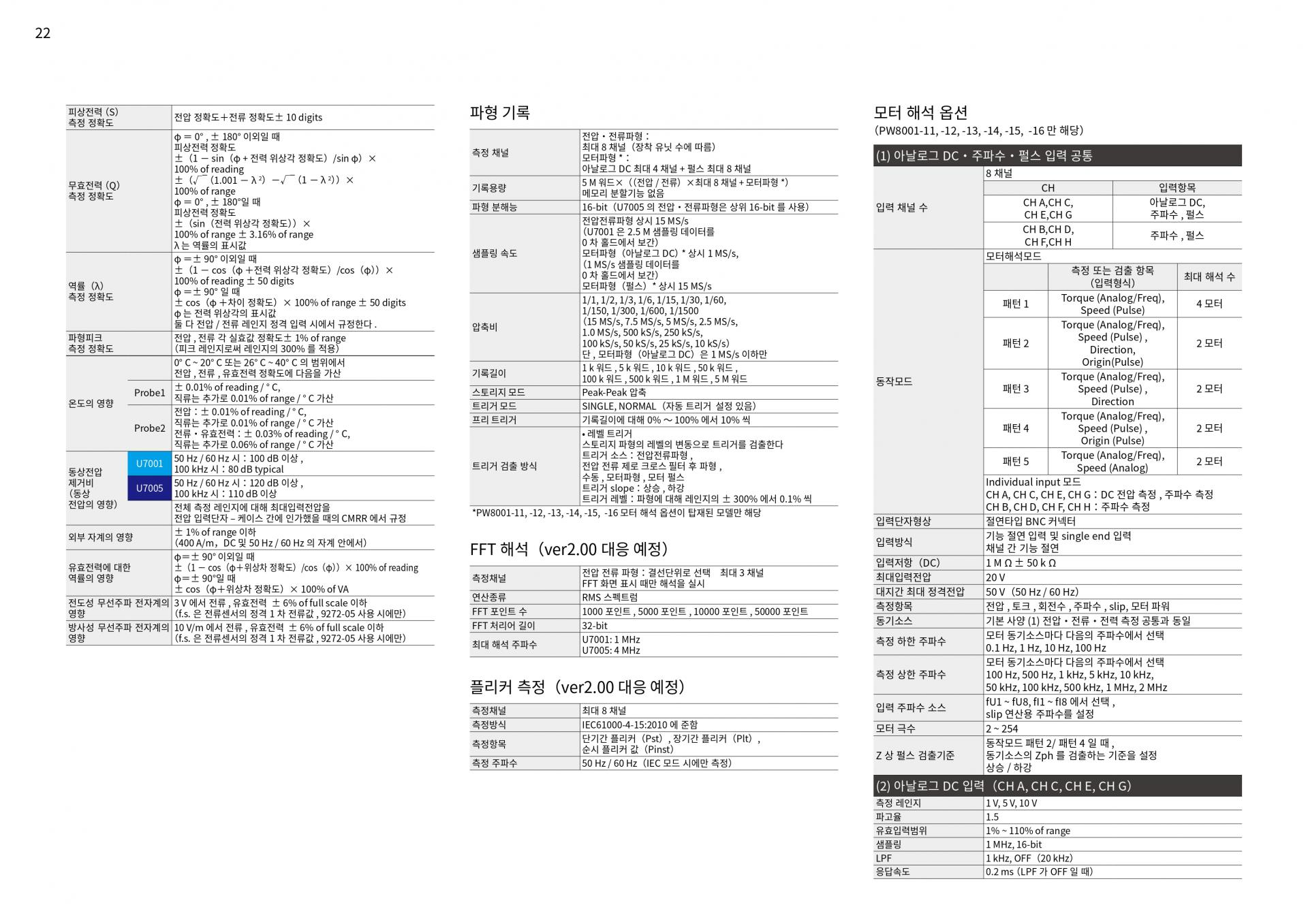

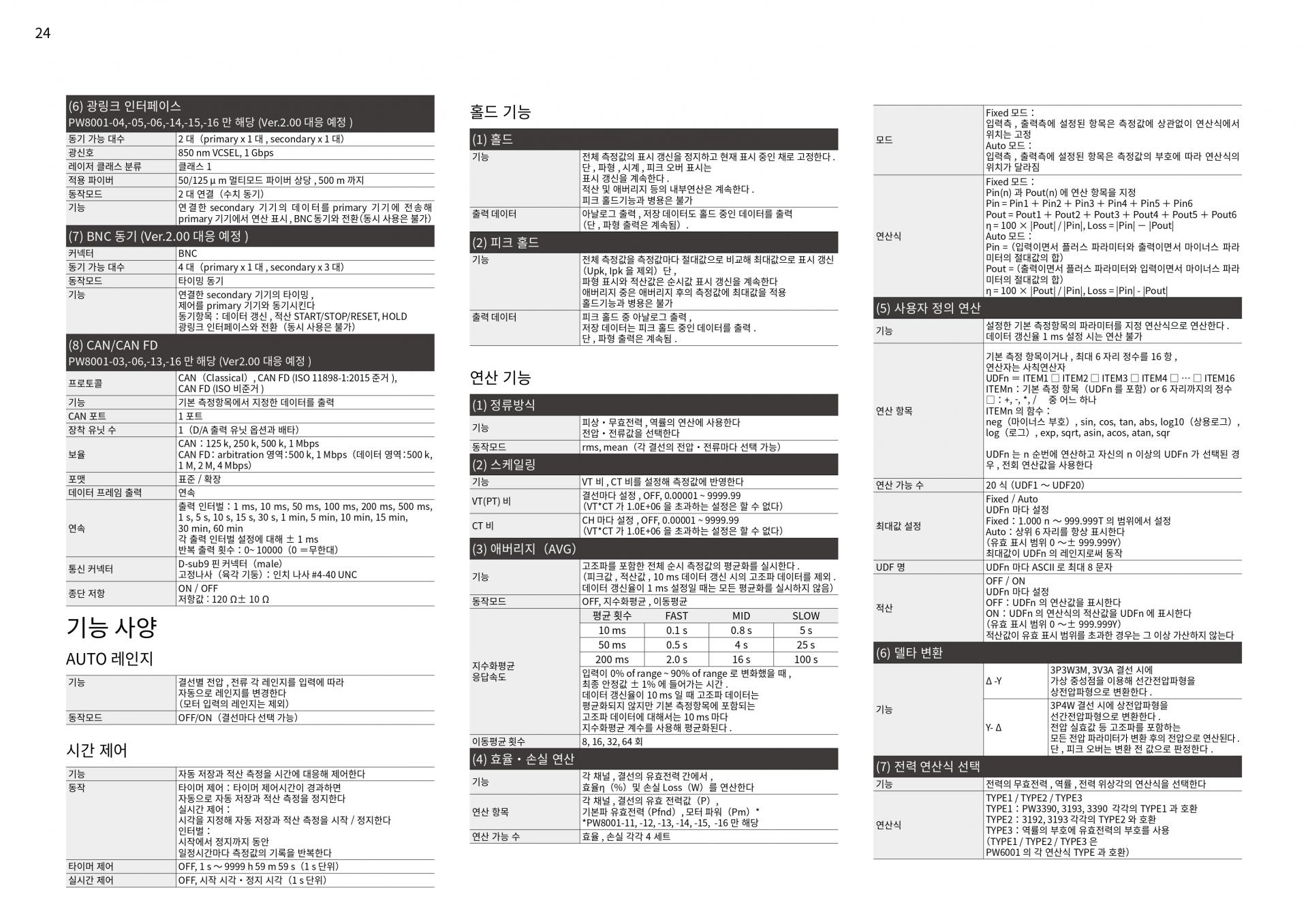

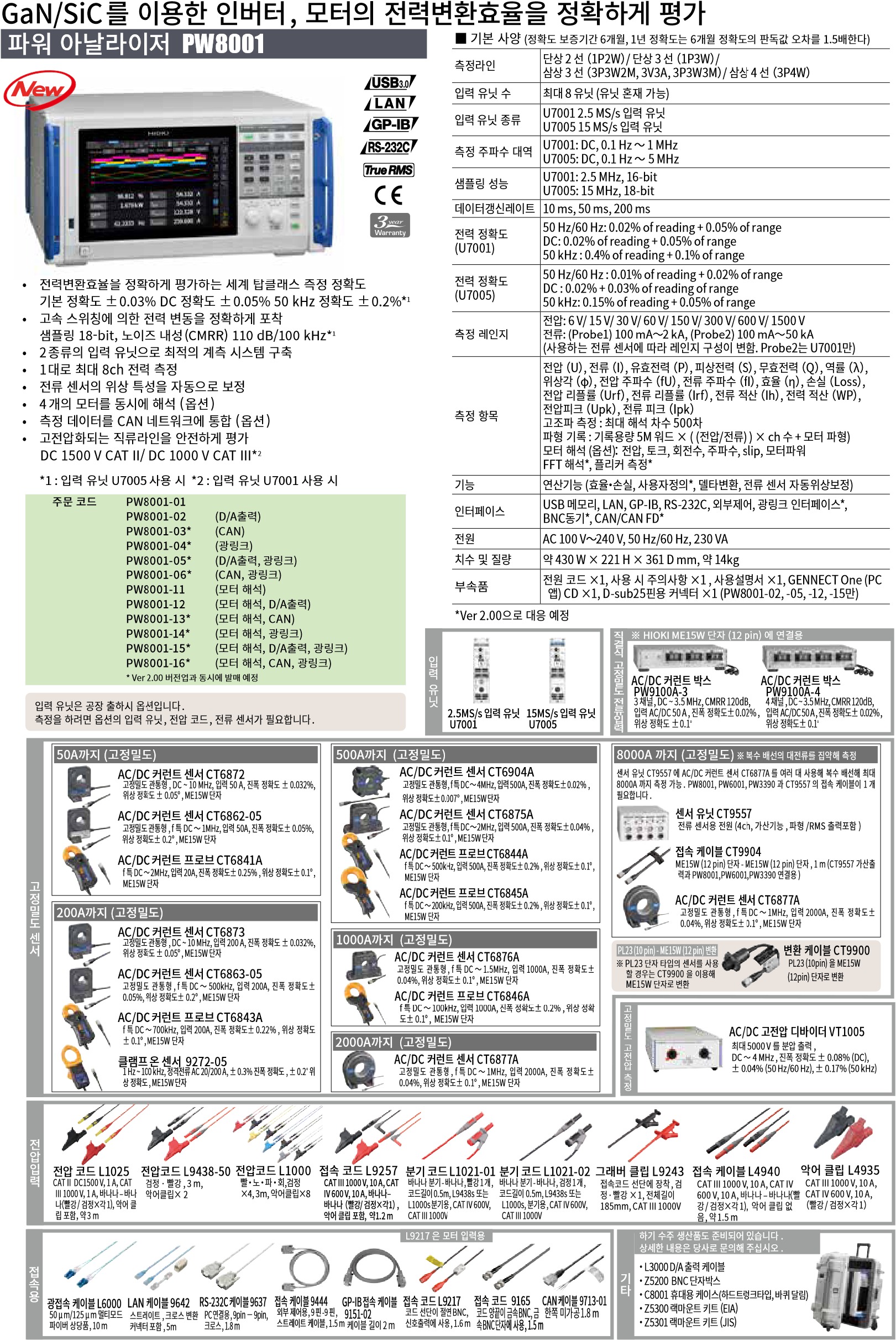

데이터시트
[옵션기능 조합]
- PW8001-01
- PW8001-02
- PW8001-03
- PW8001-04
- PW8001-05
- PW8001-06
- PW8001-07
- PW8001-08
- PW8001-09
- PW8001-10
- PW8001-11
- PW8001-12
- PW8001-13
- PW8001-14
- PW8001-15
- PW8001-16

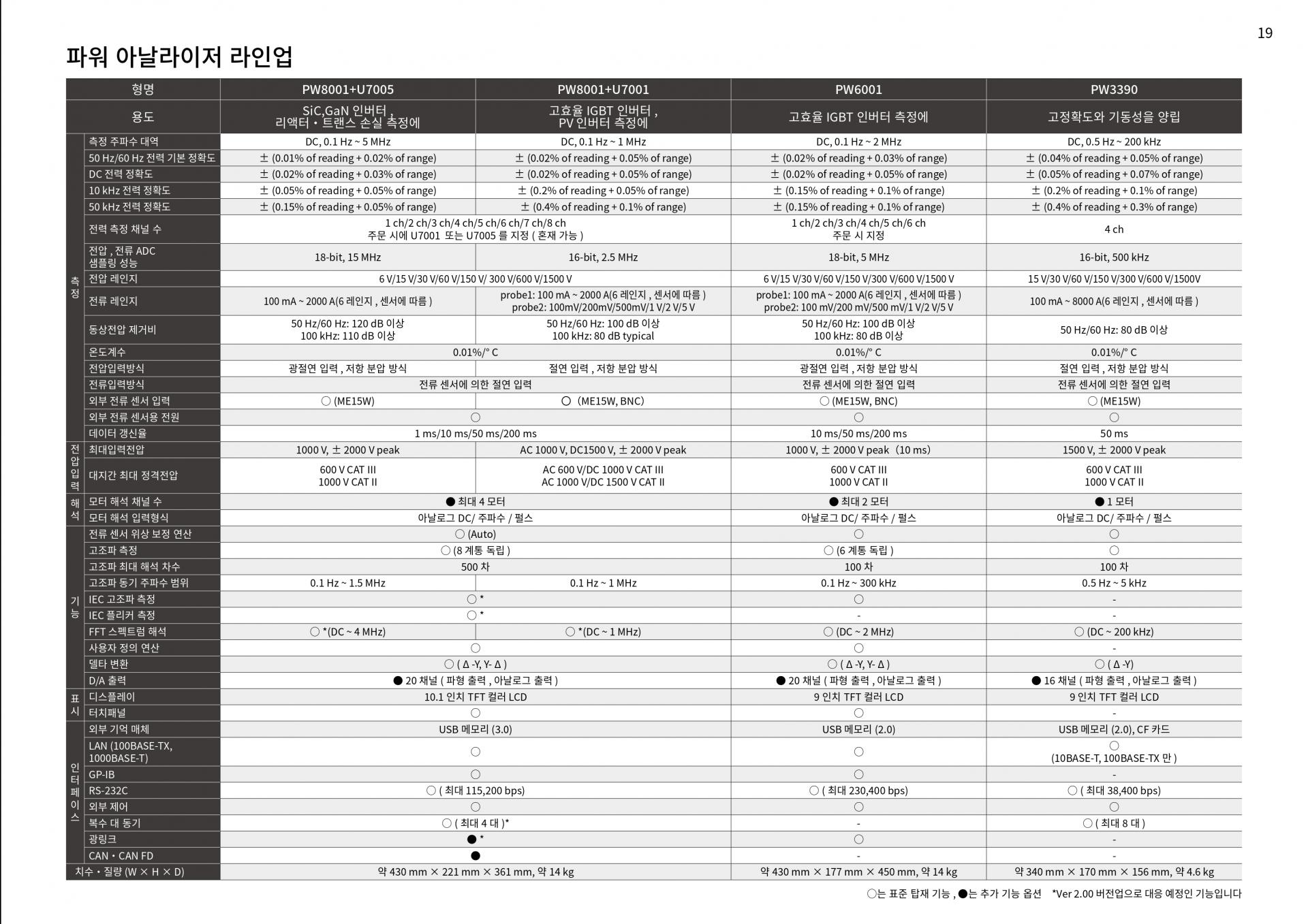

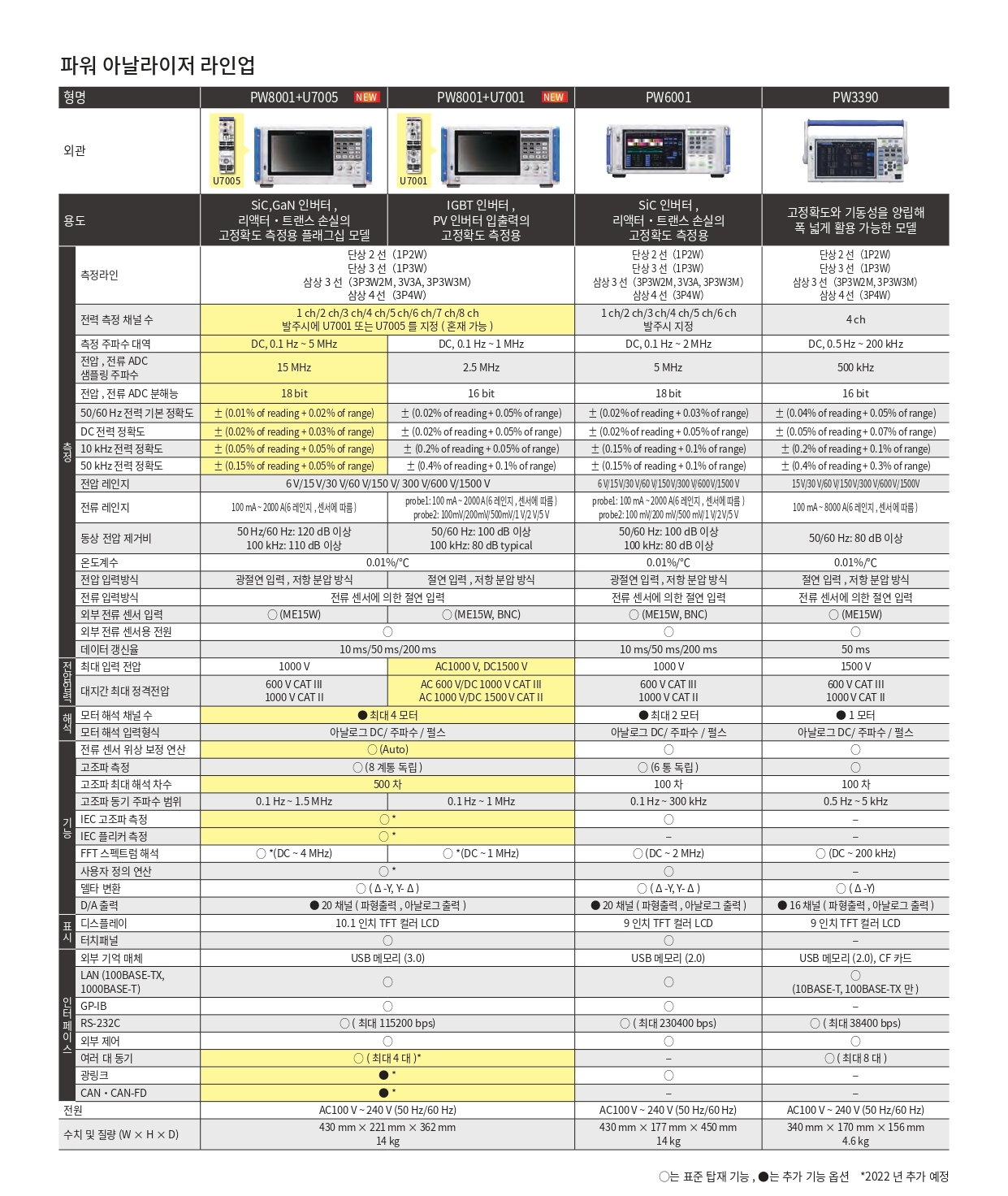

파워 아날라이저 라인업
- PW8001
- PW8001+U7005
- PW8001+U7001
--------------------------

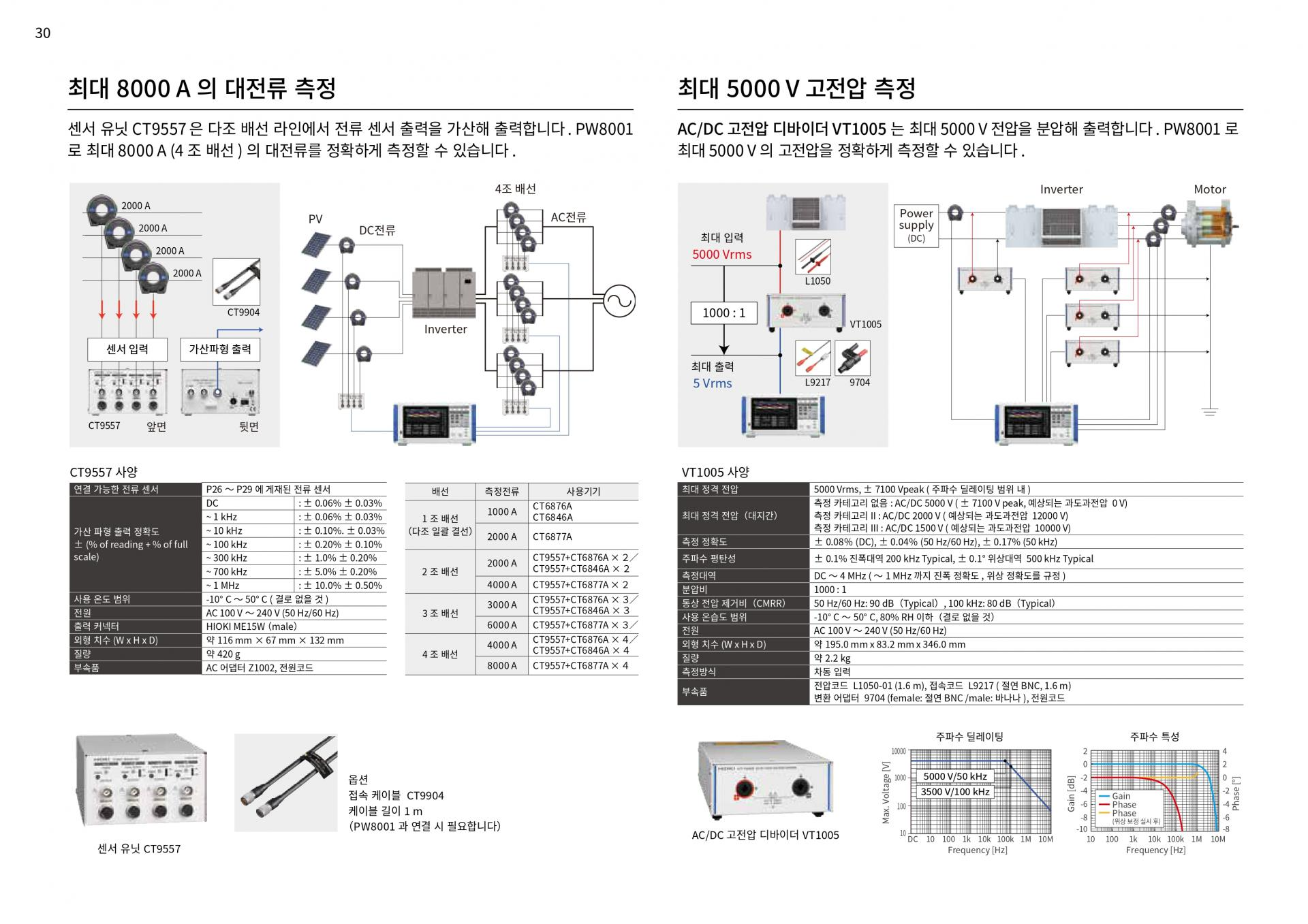

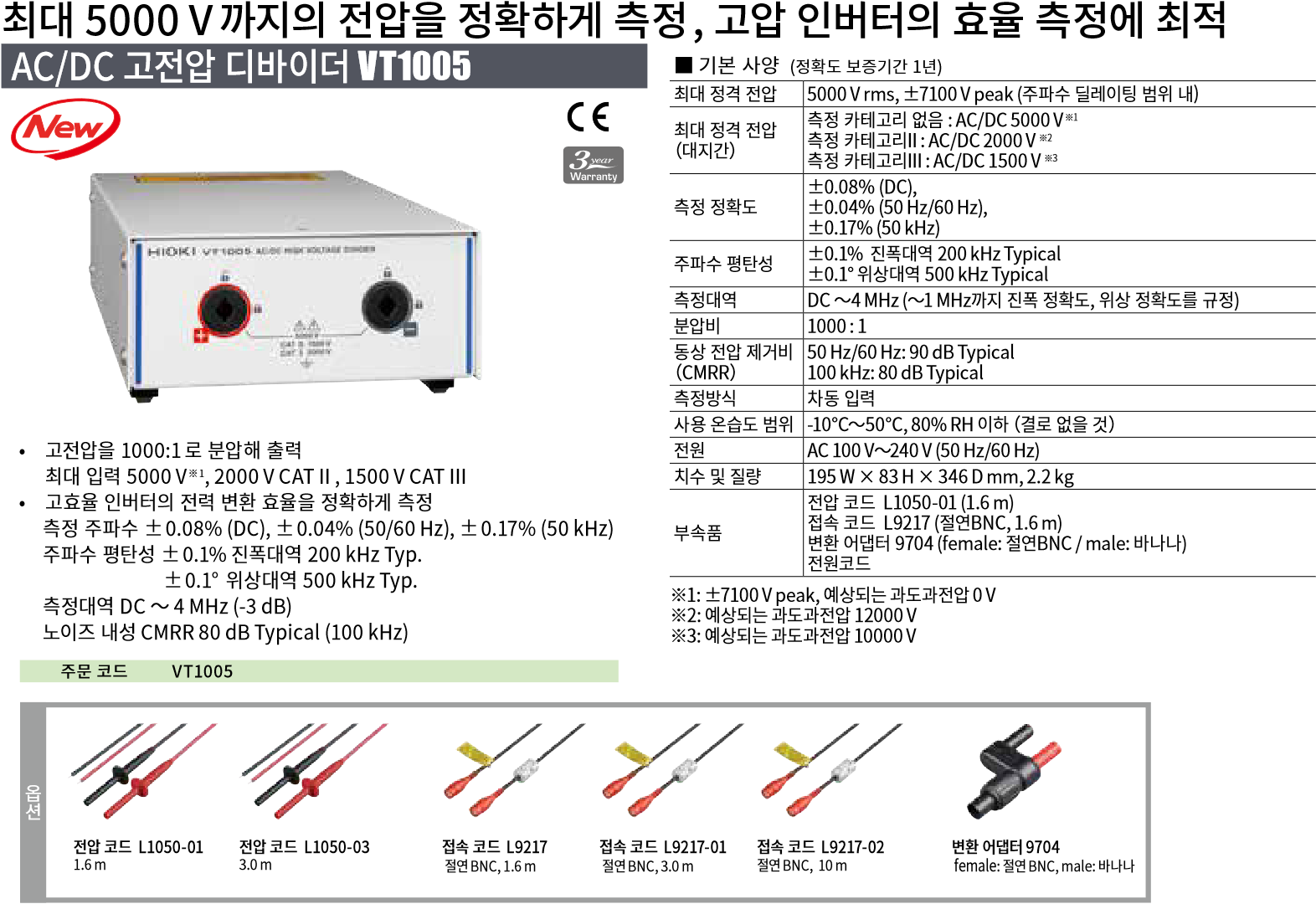

PW8001 + VT1005
--------------------------
VT1005 교류·직류 고전압 디바이더(분압기)
- 최대 5000 V의 고전압을 안전하게 측정
- 최대 입력 5000 V (*1), 2000 V CAT II , 1500 V CAT III
- 0.1% 단위의 효율 개선 효과를 파악
- 측정 정확도 ±0.08% (DC), ±0.04% (50/60 Hz), ±0.17% (50 kHz)
- 주파수 평탄성 ±0.1% 진폭대역 200 kHz Typical
- 주파수 평탄성 ±0.1° 위상대역 500 kHz Typical(*2)
- 측정대역 DC～4 MHz (-3 dB)
- 노이즈 내성 CMRR 80 dB Typical (100 kHz), 차동 입력 방식
- *1 : ±7100 V peak , 측정 카테고리 없음, 예상되는 과도과전압 0 V
- *2 : 파워 아날라이저에 의한 위상 보정 실시 후
제품소개영상-
최대 5000V의 전압을 안전하고 정확하게 측정
고전압 차동 프로브와 VT1005의 차이

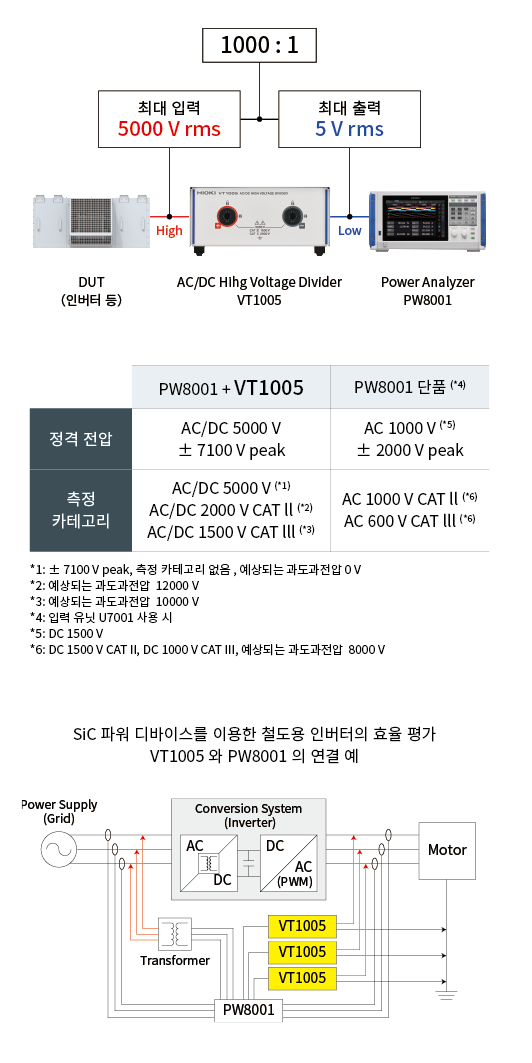

고전압을 1000:1로 분압해 출력
- 최대 입력 5000 V, 2000 V CAT II , 1500 V CAT III
일반적으로 파워 아날라이저 단품만으로는 1000 V (AC) 이상의 전압을 다이렉트로 측정할 수 없습니다. VT1005를 사용하면 최대 5000 V의 대전력을 파워 아날라이저로 정확하게 측정할 수 있습니다.
