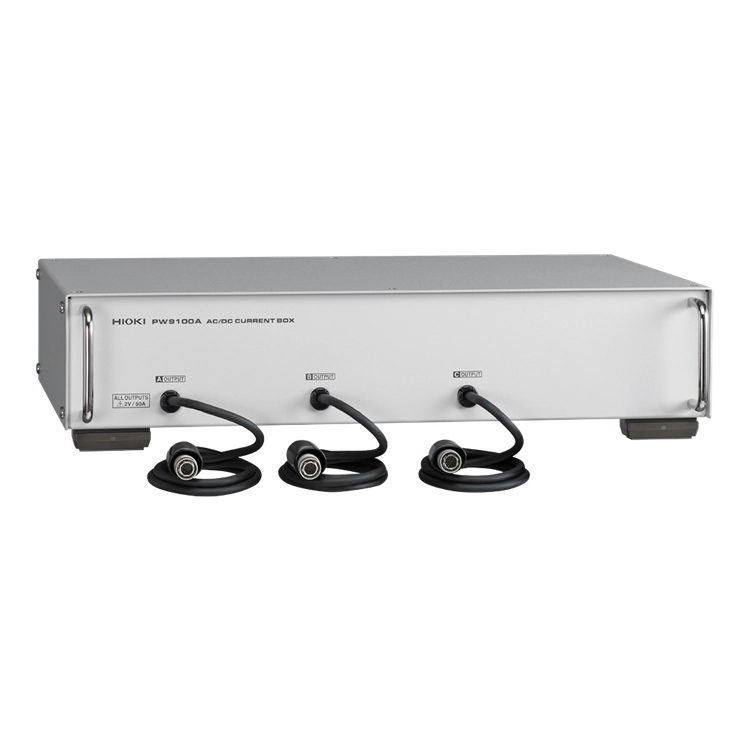

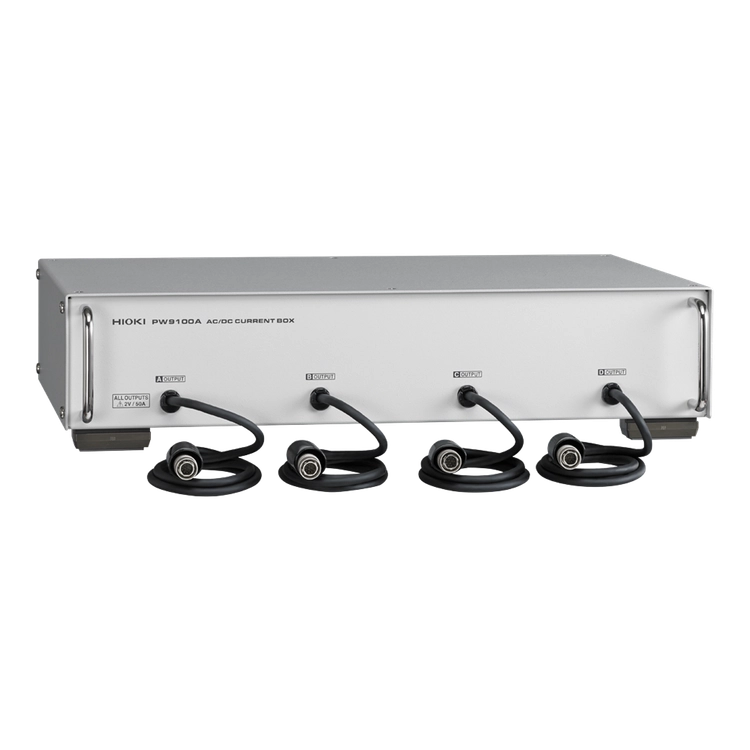

히오키 HIOKI PW9100A AC/DC 커런트 박스 (파워 아날라이저)
주요 특징
- 50A 정격으로 세계 탑 클래스 측정 대역과 측정 정확도 실현
- DC~3.5MHz의 넓은 주파수 대역
- PW8001과의 조합 전력 정확도 ±0.055% U7005 사용시(45Hz ≦ 65Hz)
- CMRR (동상신호 제거비) 120dB (100kHz)
- 시험 · 평가 벤치에도 대응하는 풀 랙 크기
- 파워 아널라이저와 조합하여 사용
제품 개요
인버터 계측의 베스트 파트너
광대역, 고정확도 측정을 보다 확실하게.
파워 아날라이저의 성능을 극대화하는 직접입력 결선방식의 전류 테스트 툴을 제공합니다.
직접입력타입의 기존 전력계의 대체도 용이합니다.
PW9100A-3 (3ch 모델) 2대 사용하면 6ch 측정도 가능합니다.
전류 센서의 정보를 파워 아날라이저 PW8001측에서 자동 인식
PW9100A에 메모리(I2C-EEPROM)를 탑재했습니다.
고정확도 전류 센서가 내장되어 있어 직접 결선을 함으로써 전류를 측정할 수 있습니다.
파워 아날라이저 PW8001에 연결하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조번호가 자동 인식됩니다.
종래에는 위상보정치를 손으로 입력할 필요가 있었습니다.
그러나 전류센서의 정보가 자동으로 인식되기 때문에 설정을 잊어버리거나, 입력 오류가 없어져, 더 정확한 전력 연산을 할 수 있습니다.
제품 사양
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 입력방식 | 절연 입력, DCCT 입력방식 | |||||
| 정격 일차 전류 | AC/DC 50 A | |||||
| 입력 채널 수 | PW9100A-3 : 3 채널 PW9100A-4 : 4 채널 | |||||
| 최대 입력 전류 | 60 A (딜레이팅 범위 내, 20 ms 이내라면 ±200 A peak까지 허용 (설계치)) | |||||
| 주파수특성 | 진폭 : DC~3.5 MHz, 위상 : DC~1 MHz | |||||
| 진폭/위상 정확도 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 1 MHz까지 규정 | |||||
| 출력 전압률 | 2 V/ 50 A | |||||

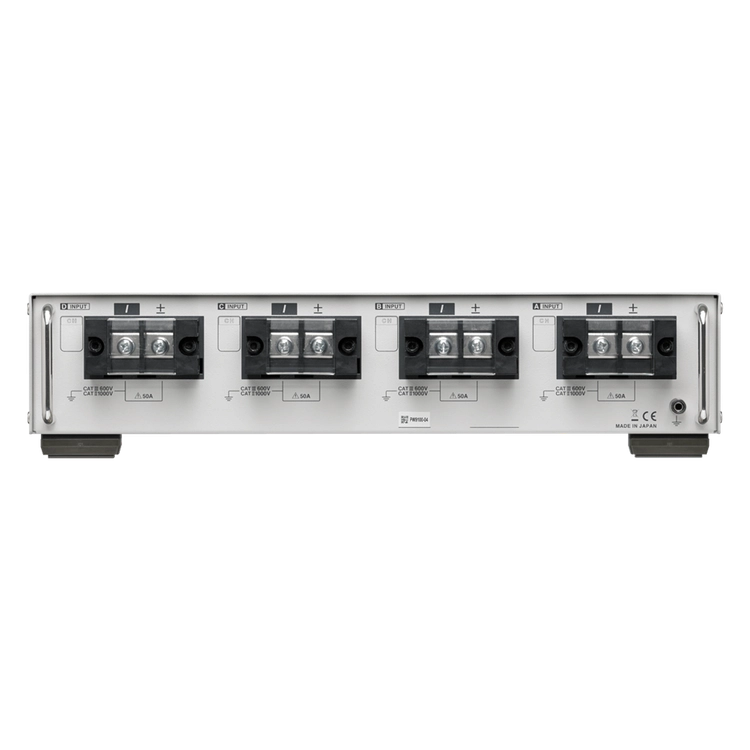

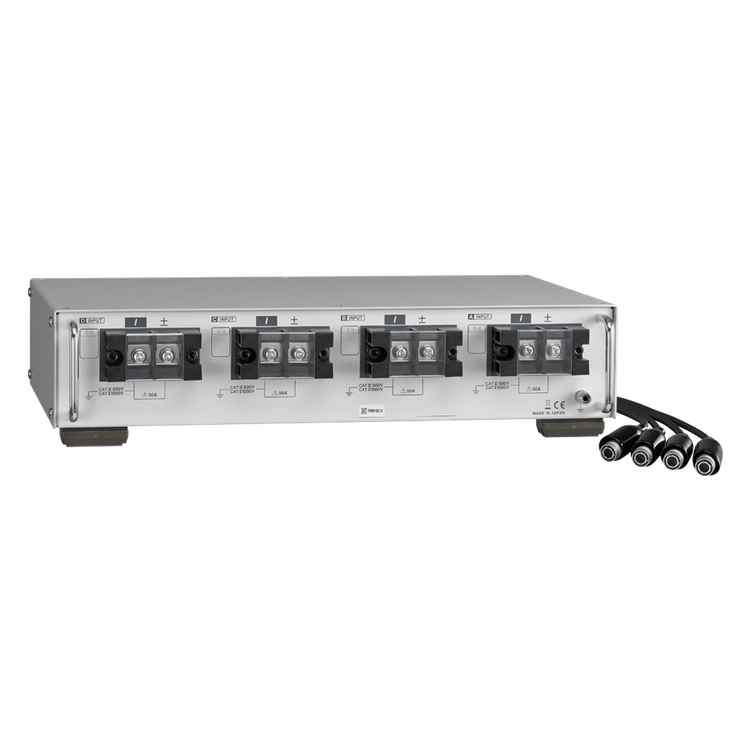

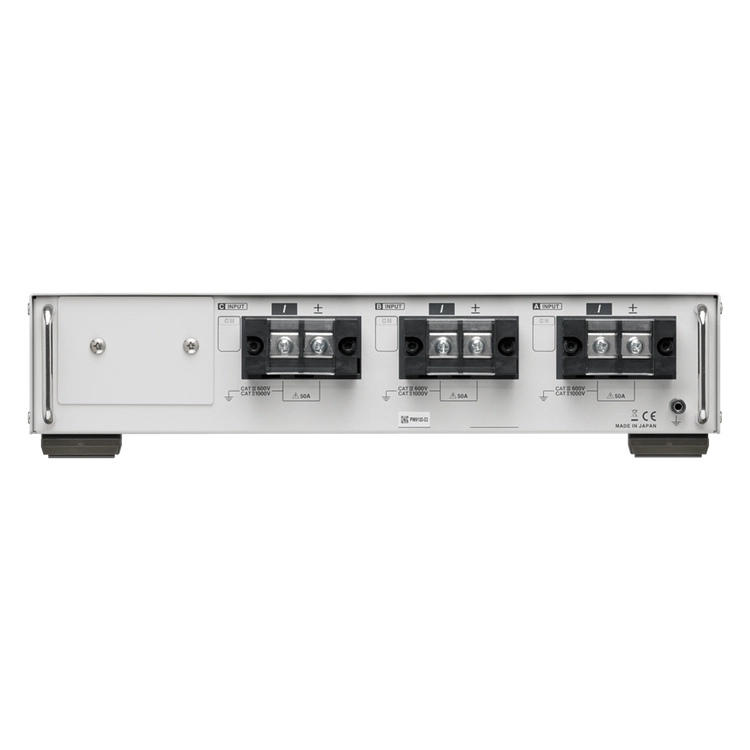

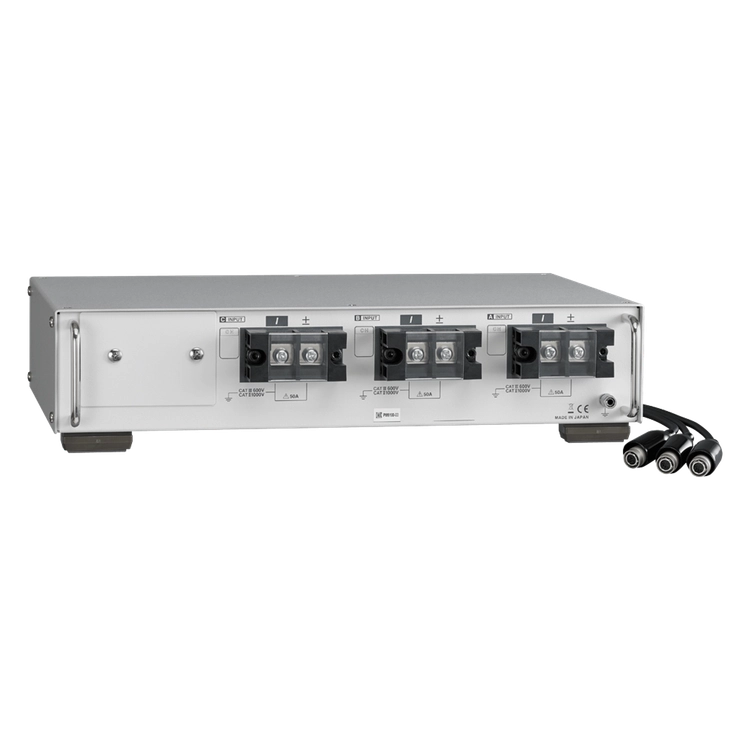

| 측정단자 | 단자대 (안전커버있음) M6 나사 | |||||
| 입력저항 | 1.5 mΩ 이하 (50 Hz/60 Hz) | |||||
| 입력용량 | 측정단자-케이스 (2차측) 간 40 pF 이하/100 kHz에서 규정 | |||||
| 사용 온습도 범위 | 온도 0℃~40℃, 습도 80% rh 이하 (결로 없을 것) | |||||
| 전원 | PW8001, PW6001, PW3390에서 전원 공급 | |||||
| 치수 및 질량 | 430 W × 88 H × 260 Dmm, 코드길이 0.8 m PW9100A-3 : 3.7 kg, PW9100A-4 : 4.3 kg | |||||
| 부속품 | 사용설명서 ×1 | |||||
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI PW9100A 제품 데이터시트의 핵심 사양입니다.
- Operating environment: See the power analyzer’s instruction two digits only) and the month of 8 connection: 3P3W3M
- during measurement and when disconnecting When using a sensor When using the PW9100A
- Measurement accuracy 2. PW6001 Power Analyzer
- Operating Indoor use, pollution degree 2, DC and PW6001 accuracy + PW9100A accuracy PW9100A
- environment altitude up to 2000 m (6562 ft.) 500 Hz < f ≤ 1 kHz 0.1% + 0.01% ±0.5° 45 Hz ≤ f ≤ 65 Hz (Consider sensor rating for full scale error.) accuracy
- Operating 1 kHz < f ≤ 5 kHz 0.5% + 0.02% ±0.5°
- temperature and 80% RH or less (non-condensing) 5 kHz < f ≤ 20 kHz 1% + 0.02% ±1° • For other measurement parameters, PW6001 accuracy + PW9100A
- Standards Safety: EN 61010 700 kHz < f ≤ 1 MHz 10% + 0.05% ±(0.07 × f)°
- Frequency band 3.5 MHz (−3 dB Typical) – 3. PW3390 Power Analyzer
- Rated supply voltage: ±11 V to ±13 V (Tracking) CMRR (Typical)
- 50 A/55 Hz measurement with ±12 V power supply) guarantee range shown in Figure 1, “Frequency Derating.” However, design Frequency ±(% of reading + % of full scale) Phase
- 45 Hz ≤ f ≤ 65 Hz 0.06% + 0.055% 0.06% + 0.055% accuracy
- ±(% of reading) • For other measurement parameters, PW3390 accuracy + PW9100A
- Instruction Manual, and Operating Precautions (0990A907) DC ≤ f ≤ 10 kHz 0.015% None added accuracy (consider sensor rating for full scale error).
- Input and measurement method 700 kHz < f ≤ 1 MHz 4% ±(0.03 × f) °
- Rated primary 50 A AC/DC Output noise 300 μV rms or less (≤1 MHz)
- current Effects of Within the range of 0°C to 18°C or 28°C to 40°C Combined accuracy
- Number of input PW9100A-3: 3 channels, PW9100A-4: 4 channels temperature Amplitude sensitivity: ±20 ppm of reading/°C • For the CT9555, use the sensor accuracy. For the CT9556/CT9557, add
- channels Offset voltage: ±1 ppm of full scale/°C
- Output voltage 2 V/50 A Common mode 50 Hz/60 Hz: 120 dB or more connected device and sensor specifications. instrument and attach rack-mounting hardware.
- Maximum output Approx. ±12 V rejection ratio 100 kHz: 120 dB or more
- Input resistance 1.5 mΩ or less External dimensions
- Input capacitance Between measurement terminals and case (secondary side), 40 1. PW8001 Power Analyzer 300 kHz, −2.80° (PW9100A-3, PW9100A-4 common)
- Output resistance 50 Ω ±2 Ω U7001 Combined accuracy
- 23°C ±5°C (73°F ±9°F), 80% RH or less the power analyzer and sensor specifications. the representative value.
- an input resistance of 0.9 MΩ to 1.1 MΩ
- line-to-ground voltage: 0 V Current Power compensation automatically.
- U7005 accuracy + PW9100A accuracy PW9100A
- • For other measurement parameters, U7005 accuracy + PW9100A
- Figure 1. Frequency Derating (at 0°C to 40°C)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- 히오키 HIOKI PW9100 AC/DC 커런트 박스 (가격문의)
- HIOKI PW9100A-4 AC/DC 커런트 박스 (파워 아날라이저) ☆ 가격문의
- HIOKI PW9100A-3 AC/DC 커런트 박스 (파워 아날라이저) ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
HIOKI PW9100A은 AC/DC 커런트 박스 (파워 아날라이저)입니다. 이 제품의 상세 사양과 도입 비용은 히오키 HIOKI PW9100A AC/DC 커런트 박스 (파워 아날라이저) – 굿맨시스템 (가격문의) 기준으로 굿맨시스템이 안내해 드립니다.
PW9100A 정보 정리
한눈에 보기
HIOKI PW9100A은(는) 전력 분석기 항목으로 분류된 제품입니다. 상품 등록명은 “히오키 HIOKI PW9100A AC/DC 커런트 박스 (파워 아날라이저)”입니다. 상품 원문에는 시험 · 평가 벤치에도 대응하는 풀 랙 크기 내용이 기재되어 있습니다. 등록 카테고리는 전력품질분석기입니다.
기능 요약
상품 원문에 기재된 특징입니다.
- 파워 아날라이저의 성능을 극대화하는 직접입력 결선방식의 전류 테스트 툴을 제공합니다.
- 절연 입력, DCCT 입력방식
사양 확인 포인트
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 히오키 HIOKI PW9100A AC/DC 커런트 박스 (파워 아날라이저)
- 50A 정격으로 세계 탑 클래스 측정 대역과 측정 정확도 실현
- DC~3.5MHz의 넓은 주파수 대역
- PW8001과의 조합 전력 정확도 ±0.055% U7005 사용시(45Hz ≦ 65Hz)
- CMRR (동상신호 제거비) 120dB (100kHz)
- PW9100A-3 (3ch 모델) 2대 사용하면 6ch 측정도 가능합니다.
- PW9100A에 메모리(I2C-EEPROM)를 탑재했습니다.
- AC/DC 50 A
- PW9100A-3 : 3 채널
- PW9100A-4 : 4 채널
적용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 파워 아널라이저와 조합하여 사용
- 광대역, 고정확도 측정을 보다 확실하게.
- 고정확도 전류 센서가 내장되어 있어 직접 결선을 함으로써 전류를 측정할 수 있습니다.
- 파워 아날라이저 PW8001에 연결하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조번호가 자동 인식됩니다.
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — 60 A (딜레이팅 범위 내, 20 ms 이내라면 ±200 A peak까지 허용 (설계치))
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI PW9100A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI PW9100A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
이 제품이 속한 분류
전력계·파워미터170
