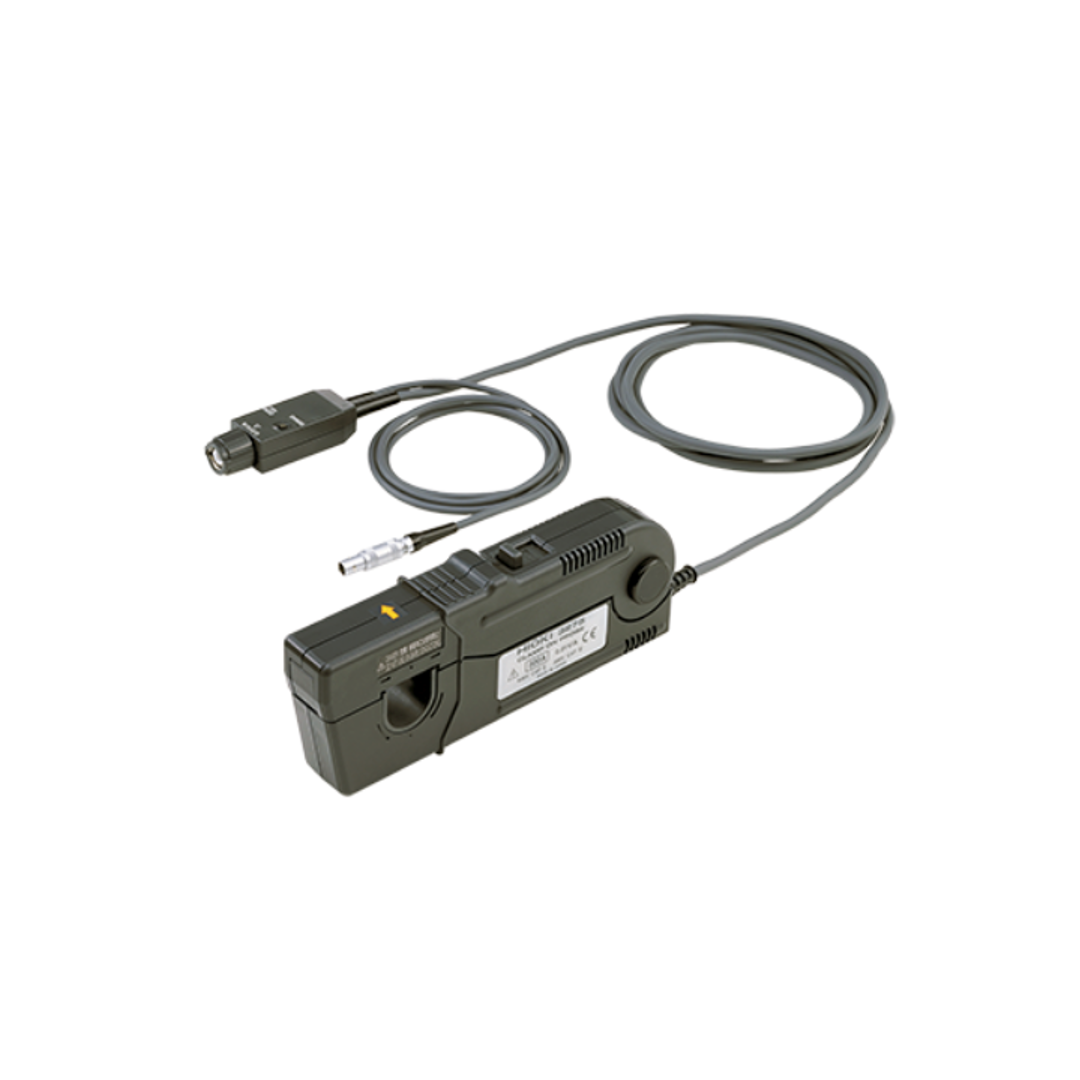

HIOKI 히오키 3275 클램프 온 프로브
가격문의(상세정보 참조)

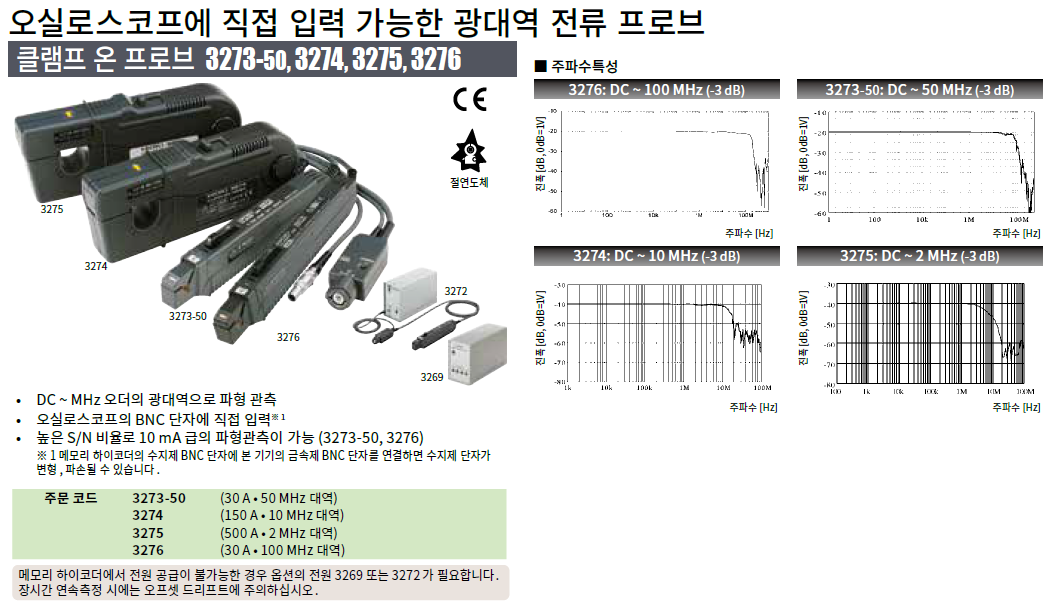

오실로스코프에 직접 입력 가능한 광대역 전류 프로브
HIOKI 히오키 3275 클램프 온 프로브
● DC~MHz 오더의 광대역으로 파형 관측
● 오실로스코프 BNC 단자에 직접 입력 ※ 1
※ 1 메모리 하이코더의 수지 BNC 단자에 본 기기의 금속 BNC 단자를 연결하면 수지 단자가 변형・파손될 수 있습니다. 손상을 피하기 위해 파형관측기기의 BNC 단자에 일직선상으로 탈장착해주십시오.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 3275 클램프 온 프로브

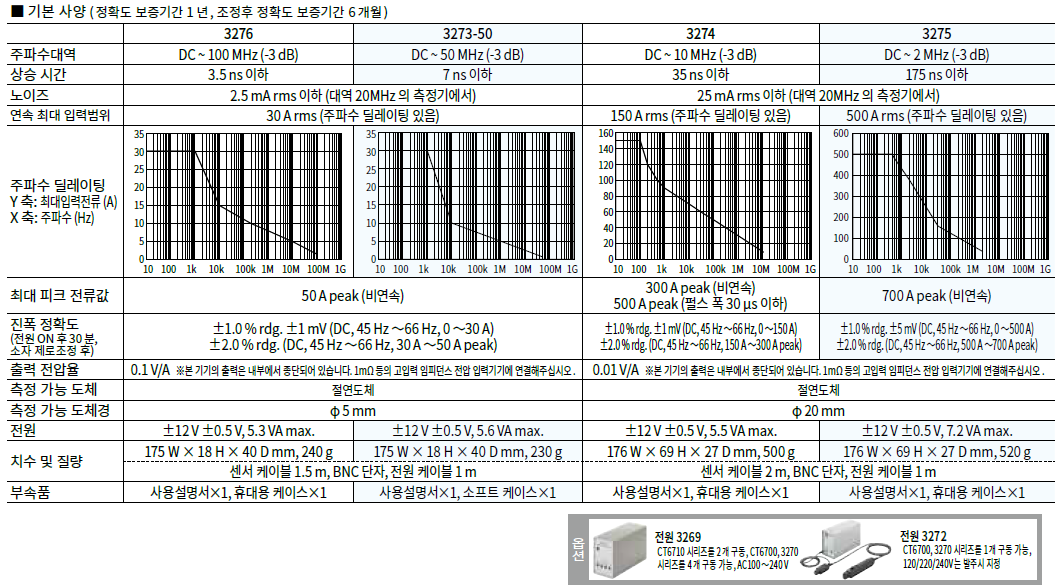

제품번호 (발주 코드)
| 3275 | 500A・2MHz 대역 |
메모리 하이코더에서 전원이 공급되지 않으면, 옵션의 전원 3269 또는 3272이 필요합니다.
장시간 연속 측정시에는 오프셋 드리프트에 주의하십시오.

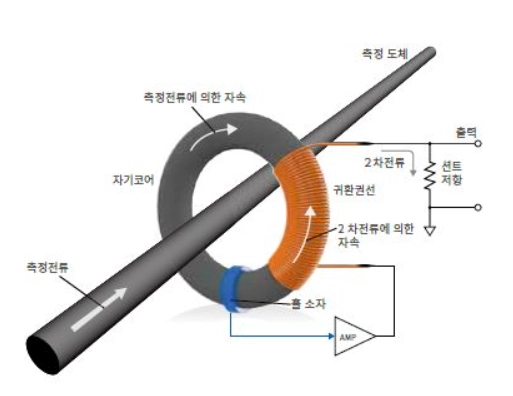

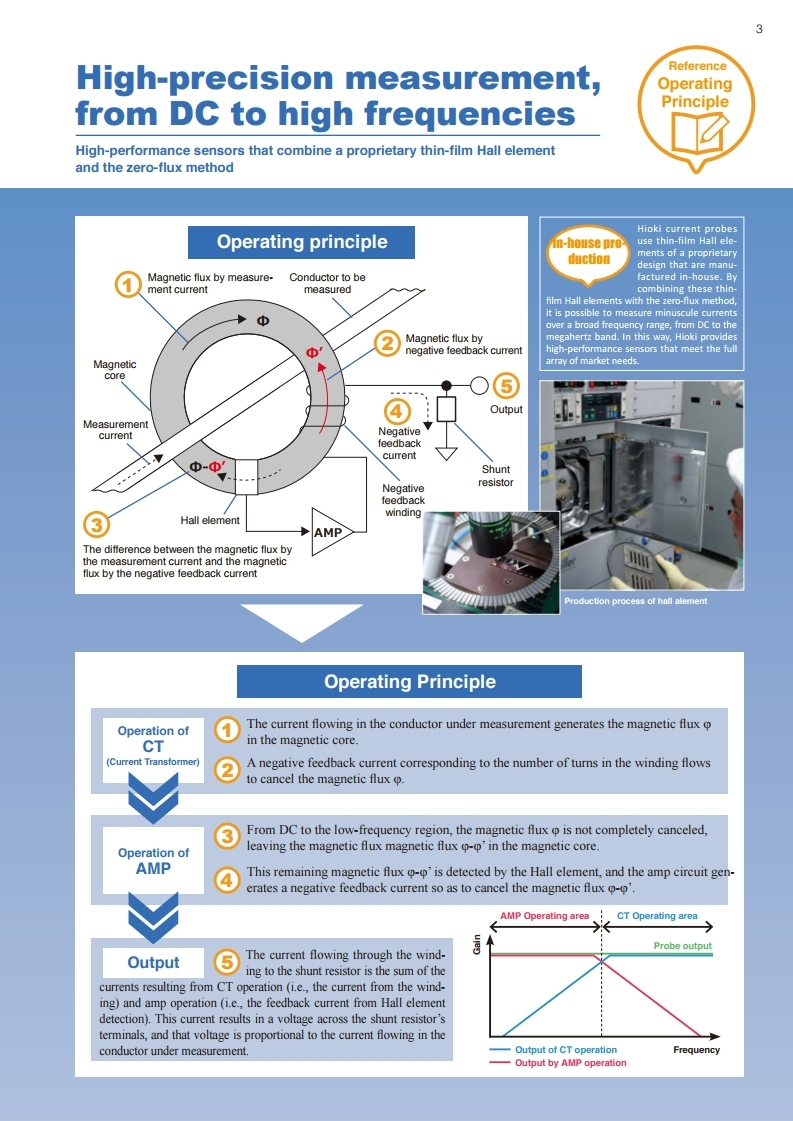

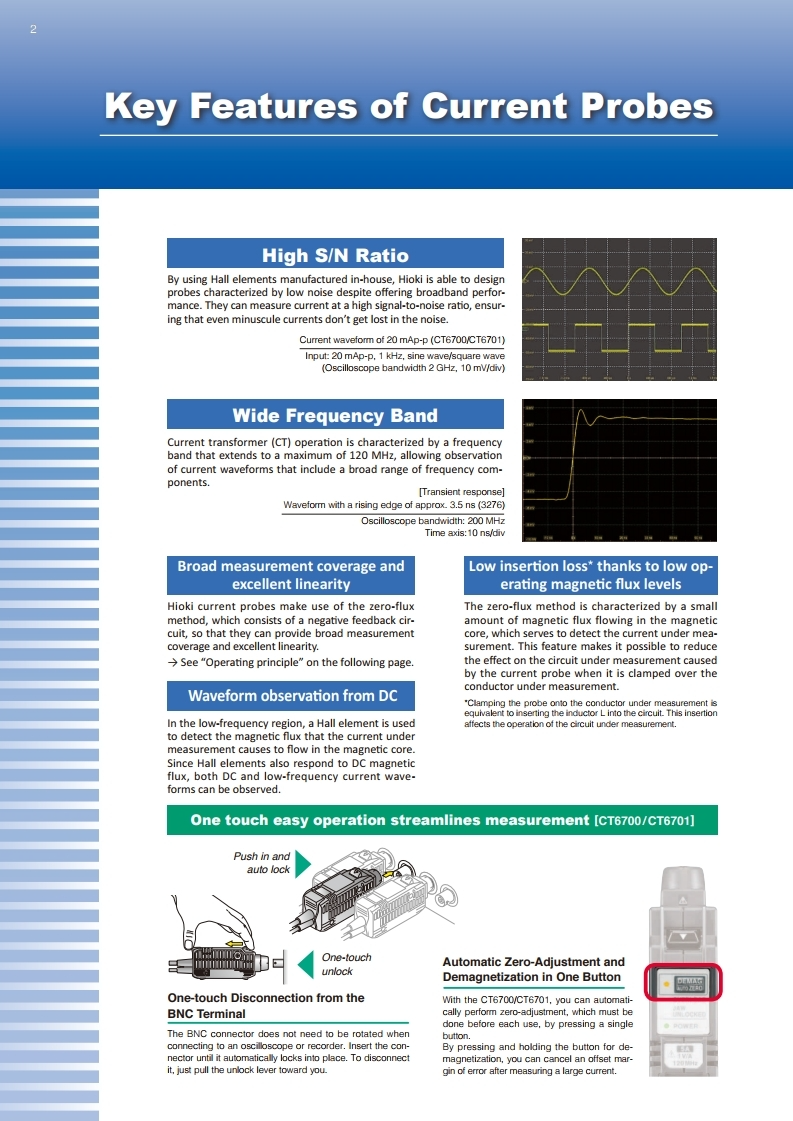

독자적으로 개발한 박막 홀 소자 + Zero flux 방식의 고성능 전류 센서

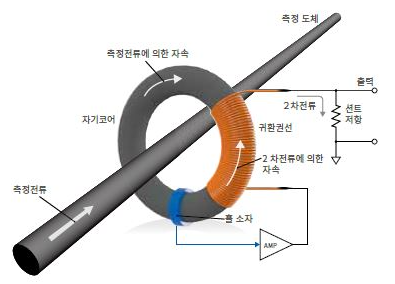

광대역 전류 센서의 측정방식은 “Zero flux 방식（홀 소자 검출형 ”）입니다.
고주파 전류는 권선（CT 방식）, 직류를 포함한 저주파 전류는 “홀 소자”에 의해 검출됩니다.
●홀 소자 검출형
심플한 구조로 센서부를 소형화하기 쉽다는 장점이 있습니다.
HIOKI 가 독자적으로 개발한 박막 홀 소자와 Zero flux 방식을 결합해 직류부터 백 MHz 대역까지 넓은 주파수 범위에서 측정할 수 있습니다.
메모리 하이코더나 오실로스코프 등을 사용한 파형 관측에 적합합니다.
광대역에서 높은 S/N 비를 실현해 고속신호회로를 비롯한 전기회로의 설계 검증에 위력을 발휘합니다.
●Zero flux 방식
Zero flux 방식은 고정확도 센서, 광대역 센서 양쪽 다 채택되는 측정 방식입니다.
센서원리상, 동작 자속 레벨이 작고 삽입 임피던스가 낮기 때문에 “측정대상에 영향을 주지 않는다” “계기손실이 작다”는 장점이 있습니다.
HIOKI 히오키 3275 클램프 온 프로브는 오실로스코프에 직접 입력 가능한 광대역 전류 프로브입니다. DC~MHz 오더 광대역으로 파형을 관측하고 오실로스코프 BNC 단자에 직접 입력합니다.
