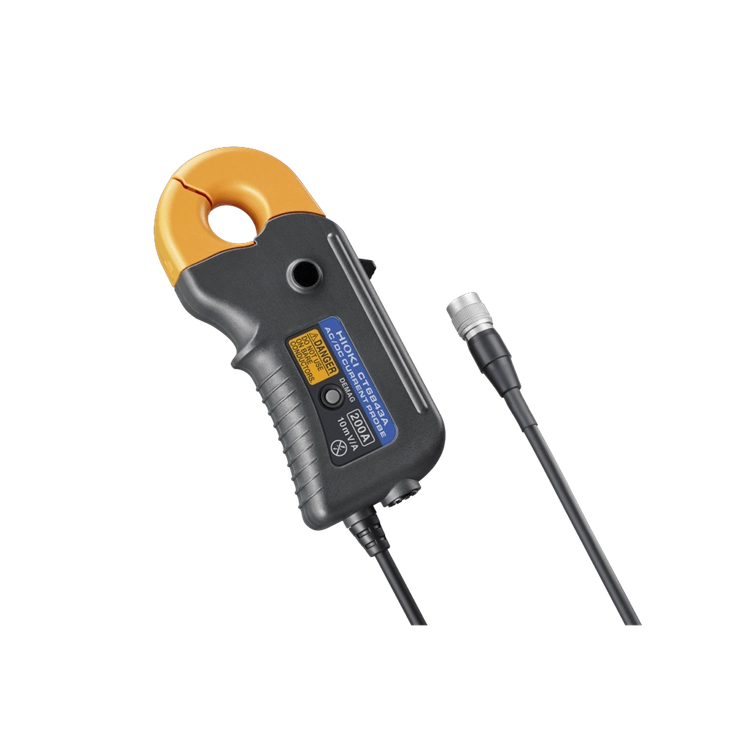

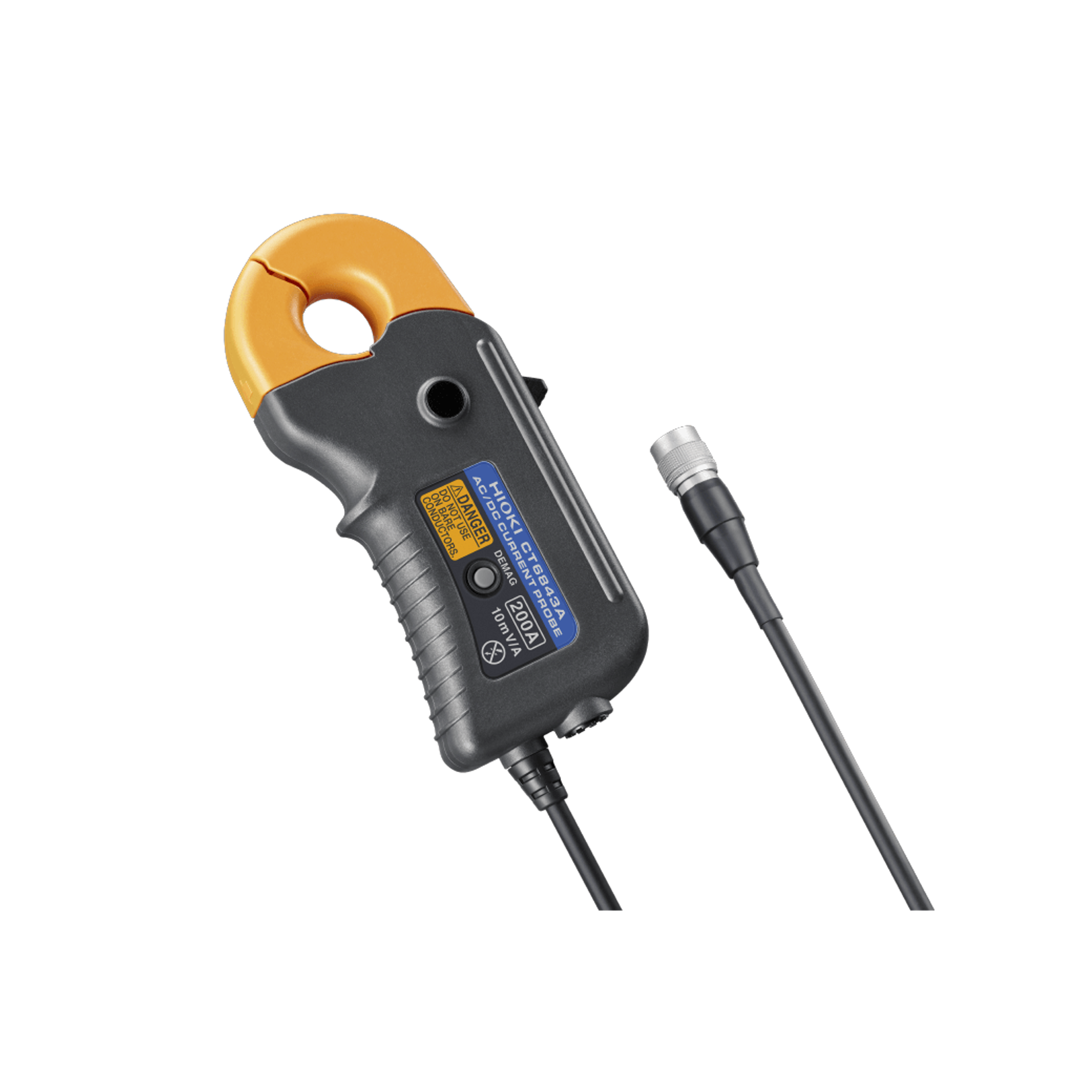

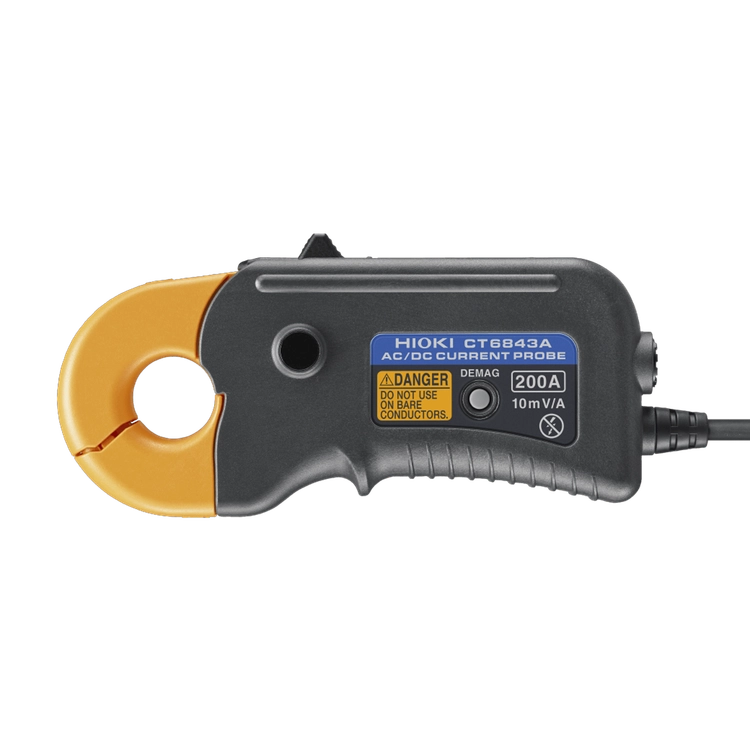

HIOKI 히오키 CT6843A AC/DC 커런트 프로브
주요 특징
- 정격전류 AC/DC 200 A
- 진폭 ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 위상 ±0.1° (50/60 Hz)
- 주파수 특성 DC~700 kHz
- EV의 배터리, 인버터 및 PV 발전이 파워 컨디셔너 등의 전류, 전력 측정에 최적
- 40℃~85℃의 사용온도범위에서 다양한 시험 환경 대응
- 오실로스코프나 메모리 하이코더에서 파형 모니터가 가능 (센서 유닛과 병용)

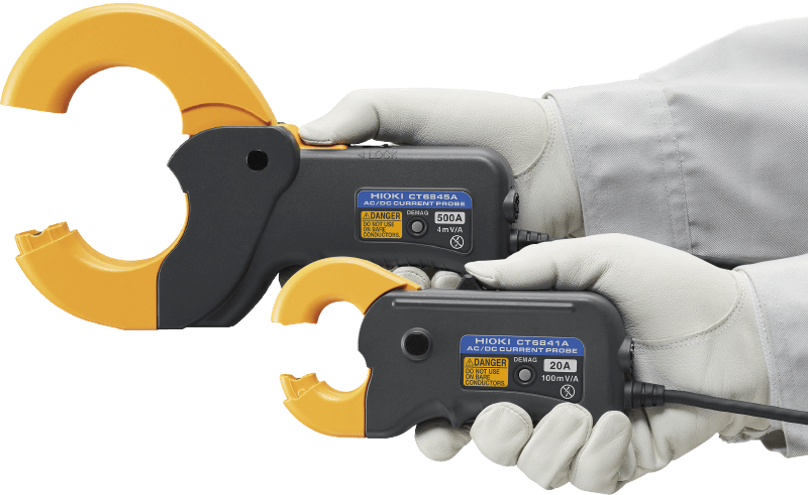

- 한손으로 개폐할 수 있는 클램프형
제품 개요
클램프형에서 비교할 수 없는 측정 정밀도를 실현
클램프형 전류 센서는 편의성이 높게 평가되는 한편, 낮은 측정 정밀도가 과제였습니다. CT6840A 시리즈는 클램프형에서 비교할 수 없는 측정 정밀도를 실현한 전류 센서입니다. 배터리로 구동되는 EV 및 PV 발전 시스템의 DC 전력을 정확하게 측정합니다.

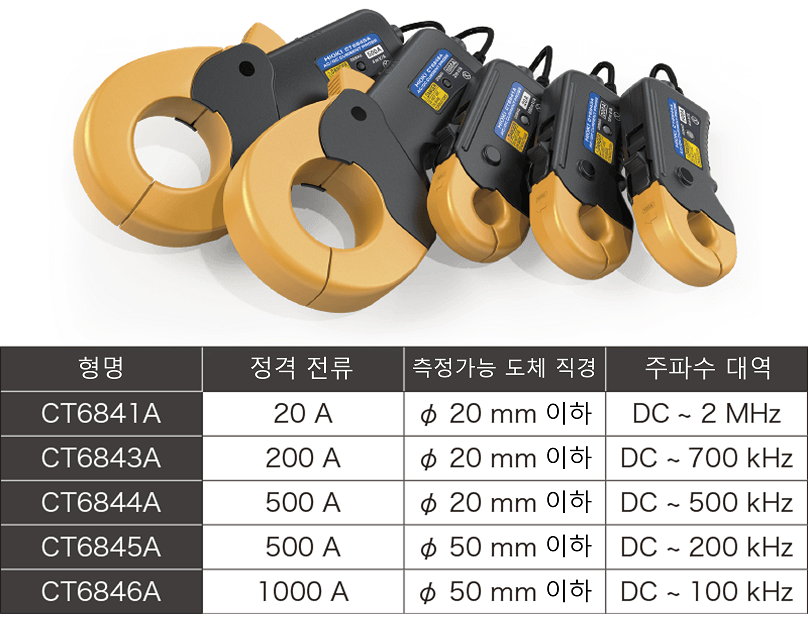

총 5종의 라인업, 정격 1000A의 대전류 측정에도 대응
라인 절단이 불필요한 클램프형 전류 센서

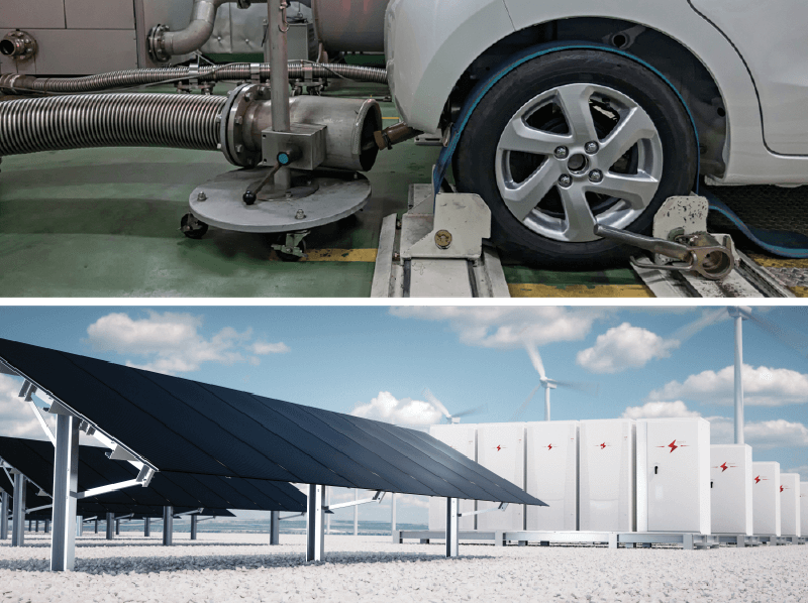

클램프형 전류 센서는 라인을 절단하지 않고 설치할 수 있습니다. ‘섀시 다이너모미터를 사용한 EV의 시험’이나 ‘가동하는 PV발전 시스템의 평가’ 등, 라인을 절단할 수 없는 경우에도 전류를 측정할 수 있습니다.

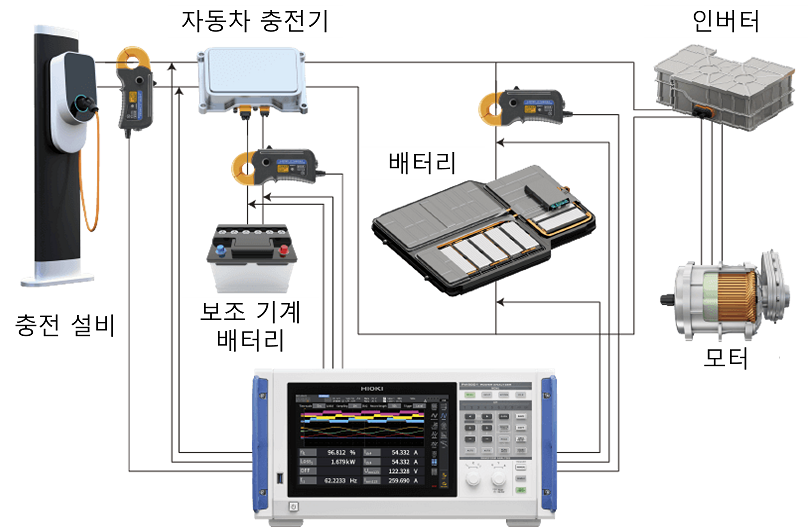

국제 기준 WLTP에 대응하는 전비 성능 시험
CT6840A 시리즈는 케이블을 절단하지 않고 가동중인 상태에서 차량의 전류를 측정할 수 있습니다. 파워 애널라이저와 조합하여 국제 기준 WLTP에 대응하는 연비 측정에서 요구되는 시스템의 각 배터리에서 충방전의 전류 적산과 전력 적산을 정확하게 측정할 수 있습니다.
넓은 온도 범위에서 정확하게 전류를 측정, 사용 온도 범위 -40℃~85℃

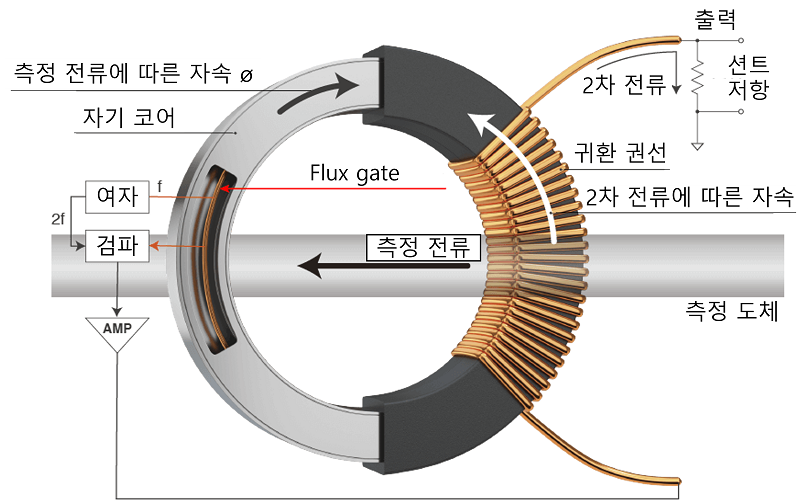

DC 전류를 측정할 수 있는 전류 센서는, 온도 특성에 대한 과제가 존재합니다. CT6840A 시리즈는 ‘Flux gate’를 사용한 검출 방식을 채용하여, 일반적인 홀 소자를 사용한 검출 방식과 달리 온도 변화에 강하고 다양한 시험 환경에서 정확하게 전류를 측정할 수 있습니다.

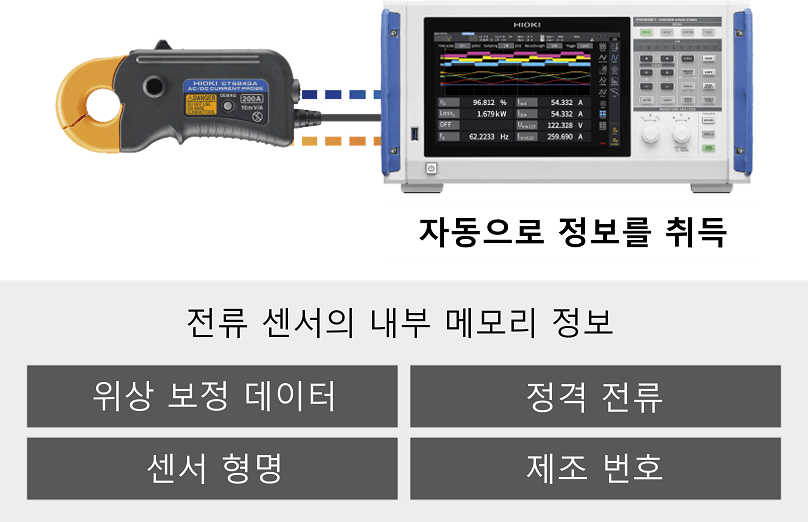

파워 애널라이저 PW8001 ‘자동 위상 보정 기능’에 대응
CT6840A 시리즈는 파워 애널라이저 PW8001 접속시에 전류 센서의 위상을 자동으로 보정하는 ‘자동 위상 보정 기능’에 대응하고 있습니다. 기존에 수동으로 실시했던 위상 보정 값의 설정을 자동으로 완료합니다. 빠짐 없는 설정을 통해서 정확하게 전력을 측정할 수 있습니다.
(모든 전류 센서에는 위상 특성이 있으며 전력을 정확하게 측정하기 위해, 파워 분석기로 위상 보정을 실시합니다.)

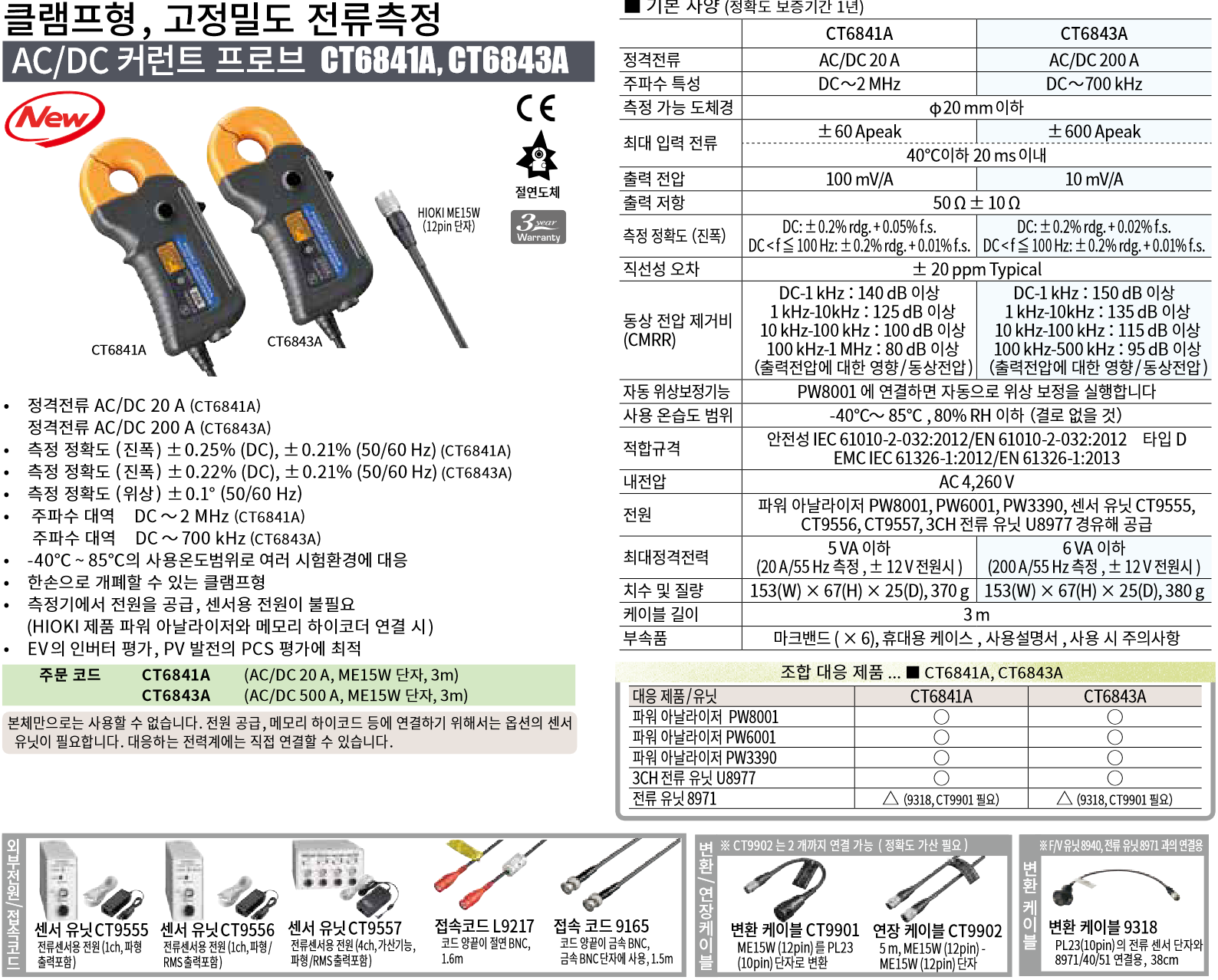

제품 사양
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 정격전류 | AC/DC 200 A | |||||
| 주파수 특성 | DC ~ 700 kHz | |||||
| 측정 가능 도체경 | φ20 mm 이하 | |||||
| 최대 입력 전류 | ±600 Apeak (40℃ 이하 그리고 20 ms 이내) | |||||
| 출력전압 | 10 mV/A | |||||
| 출력저항 | 50 Ω ± 10 Ω | |||||
| 측정 정확도(진폭) ±(% of reading + % of full scale) | DC : 0.2% + 0.02% DC < f ≦ 100 Hz : 0.2% + 0.01% | |||||
| 직선성 오차 | ±20 ppm Typical | |||||
| 동상 전압 제거비(CMRR) | DC-1 kHz ： 150 dB 이상 1 kHz-10kHz ： 135 dB 이상 10 kHz-100 kHz ： 115 dB 이상 100 kHz-500 kHz ： 95 dB 이상 (출력전압에 대한 영향/동상 전압) | |||||
| 자동 위상 보정기능 | PW8001에 연결하면 자동으로 위상 보정을 실행합니다. | |||||
| 사용 온습도 범위 | -40℃ ~ 85℃, 80% RH 이하 (결로 없을 것) | |||||
| 적합규격 | 안전성 IEC 61010-2-032:2012/EN 61010-2-032:2012 타입D EMC IEC 61326-1:2012/EN 61326-1:2013 | |||||
| 내전압 | AC 4, 260 V | |||||
| 정격 전원 전압 | ±11 V ~ ±15 V | |||||
| 최대 정격 전력 | 6 VA 이하 (200 A/55 Hz 측정, ± 12 V 전원일 때) | |||||
| 외형 치수, 질량 | 153(W) × 67(H) × 25(D), 380 g | |||||
| 케이블 길이 | 3 m | |||||
| 부속품 | ・ 마크밴드（×6） ・ 휴대용 케이스 ・ 사용설명서 ・ 사용시 주의사항 | |||||

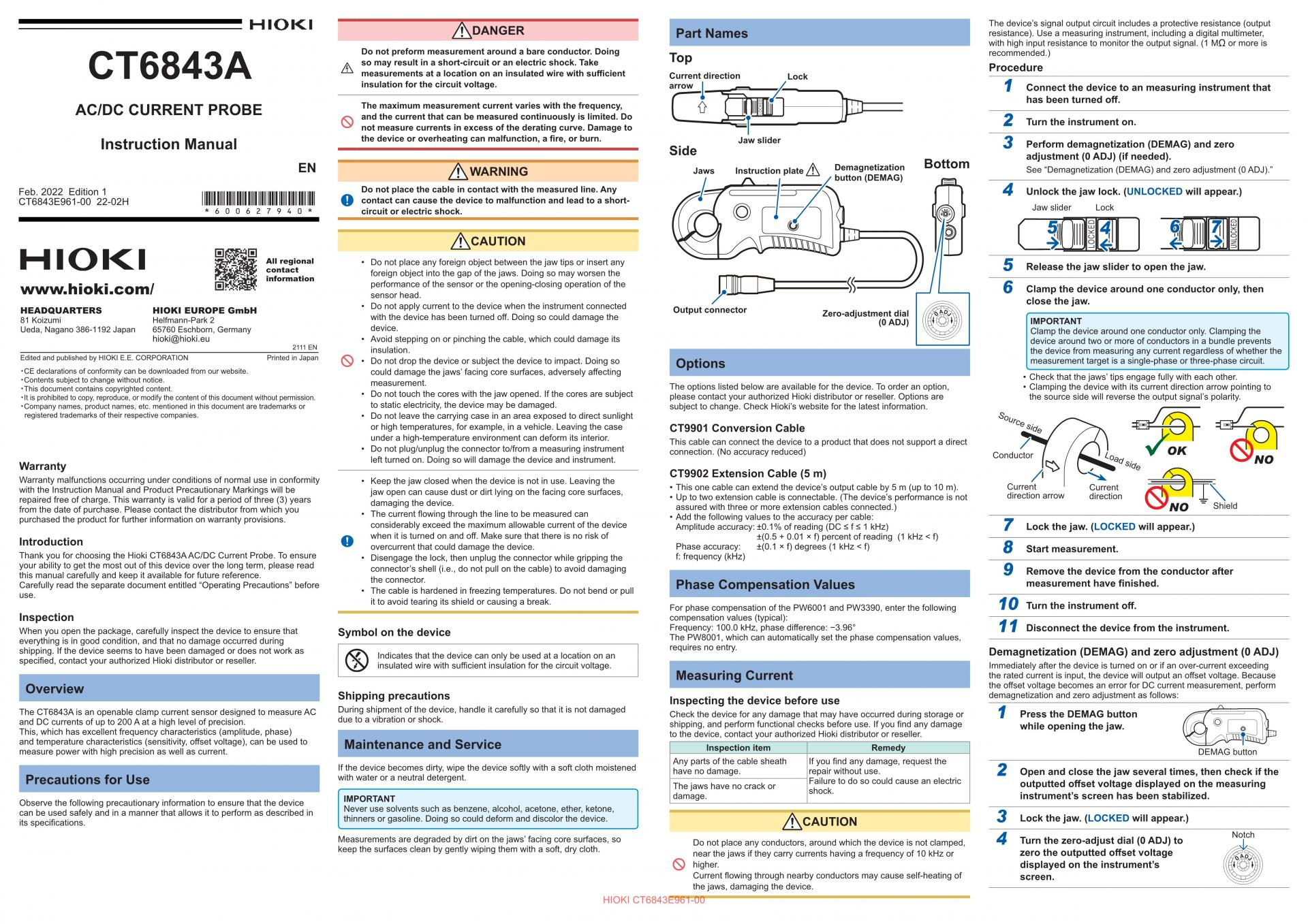

📄 기술자료 다운로드

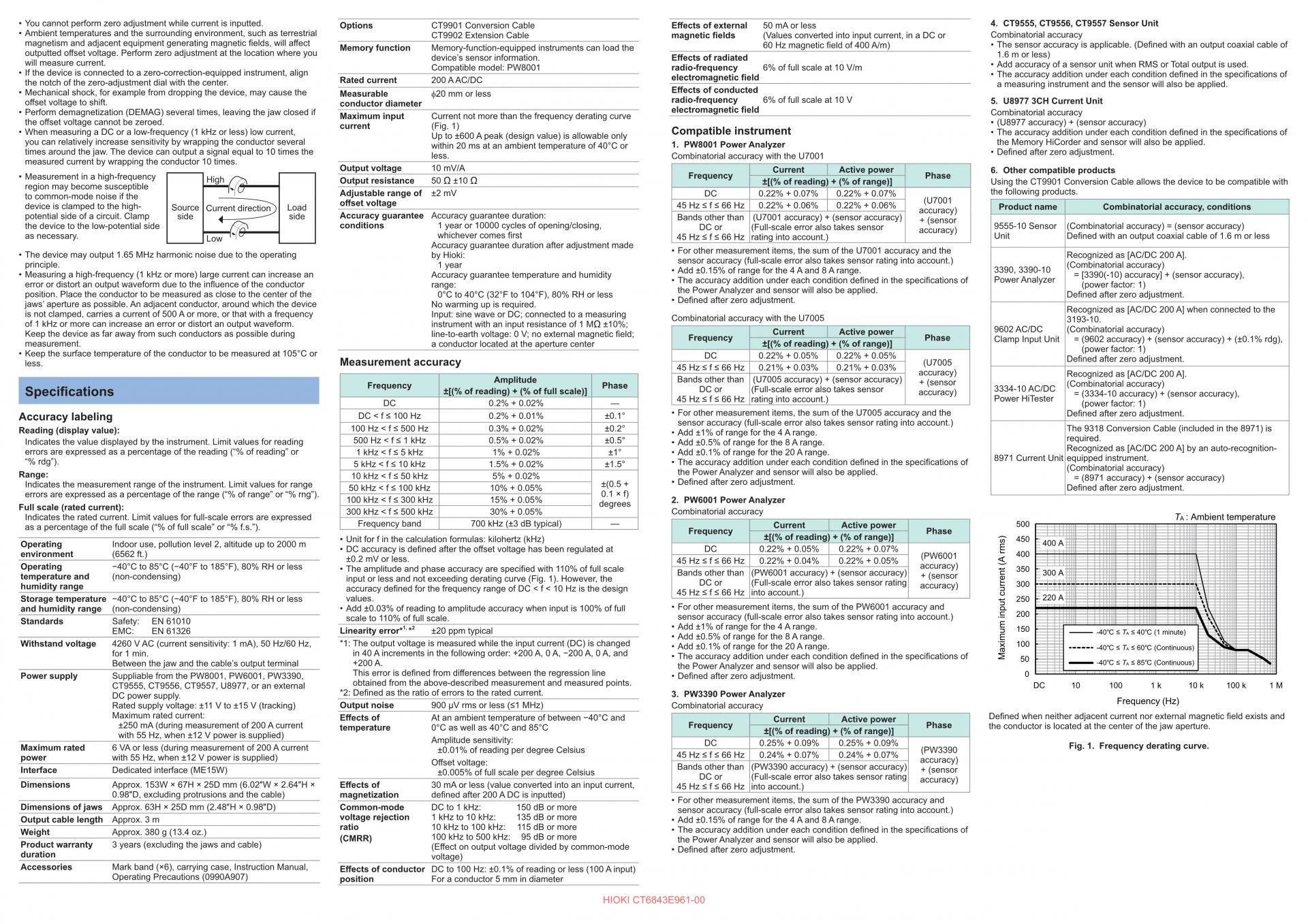

■ 제품 사양 (Specifications)
HIOKI CT6843A 제품 데이터시트의 핵심 사양입니다.
- overcurrent that could damage the device. Phase accuracy: ±(0.1 × f) degrees (1 kHz < f) Start measurement.
- near the jaws if they carry currents having a frequency of 10 kHz or zero the outputted offset voltage
- offset voltage to shift. conductor diameter radio-frequency 6% of full scale at 10 V 5. U8977 3CH Current Unit
- Output voltage 10 mV/A Current Active power 6. Other compatible products
- • The device may output 1.65 MHz harmonic noise due to the operating by Hioki: Recognized as [AC/DC 200 A].
- • Add ±0.15% of range for the 4 A and 8 A range. 3390, 3390-10
- Combinatorial accuracy with the U7005 3193-10.
- Keep the device as far away from such conductors as possible during line-to-earth voltage: 0 V; no external magnetic field; Current Active power 9602 AC/DC (Combinatorial accuracy)
- Frequency Phase Clamp Input Unit = ( 9602 accuracy) + (sensor accuracy) + (±0.1% rdg),
- (power factor: 1)
- accuracy) Recognized as [AC/DC 200 A].
- 45 Hz ≤ f ≤ 66 Hz rating into account.) Power HiTester
- Indicates the value displayed by the instrument. Limit values for reading 500 Hz < f ≤ 1 kHz 0.5% + 0.02% ±0.5° • Add ±0.5% of range for the 8 A range. required.
- Indicates the measurement range of the instrument. Limit values for range 50 kHz < f ≤ 100 kHz 10% + 0.05% ±(0.5 + • Defined after zero adjustment. Defined after zero adjustment.
- 100 kHz < f ≤ 300 kHz 15% + 0.05% 2. PW6001 Power Analyzer
- 300 kHz < f ≤ 500 kHz 30% + 0.05% Combinatorial accuracy
- as a percentage of the full scale (“% of full scale” or “% f.s.”). Frequency band 700 kHz (±3 dB typical) — Current Active power 500
- Storage temperature −40°C to 85°C (−40°F to 185°F), 80% RH or less values. 250
- • Add ±0.5% of range for the 8 A range.
- DC power supply. *2: Defined as the ratio of errors to the rated current. 3. PW3390 Power Analyzer
- Rated supply voltage: ±11 V to ±15 V (tracking) Output noise 900 μV rms or less (≤1 MHz) Combinatorial accuracy
- Maximum rated current: Effects of At an ambient temperature of between −40°C and Current Active power
- ±250 mA (during measurement of 200 A current temperature 0°C as well as 40°C and 85°C Frequency Phase
- Amplitude sensitivity: DC 0.25% + 0.09% 0.25% + 0.09% Maximum rated 6 VA or less (during measurement of 200 A current ±0.01% of reading per degree Celsius (PW3390
- Interface Dedicated interface (ME15W) ±0.005% of full scale per degree Celsius Bands other than (PW3390 accuracy) + (sensor accuracy) + (sensor
- Dimensions Approx. 153W × 67H × 25D mm (6.02″W × 2.64″H × Effects of 30 mA or less (value converted into an input current, 45 Hz ≤ f ≤ 66 Hz into account.)
- Dimensions of jaws Approx. 63H × 25D mm (2.48″H × 0.98″D) Common-mode DC to 1 kHz: 150 dB or more sensor accuracy (full-scale error also takes sensor rating into account.)
- Output cable length Approx. 3 m voltage rejection 1 kHz to 10 kHz: 135 dB or more • Add ±0.15% of range for the 4 A and 8 A range.
- Operating Precautions (0990A907) position For a conductor 5 mm in diameter

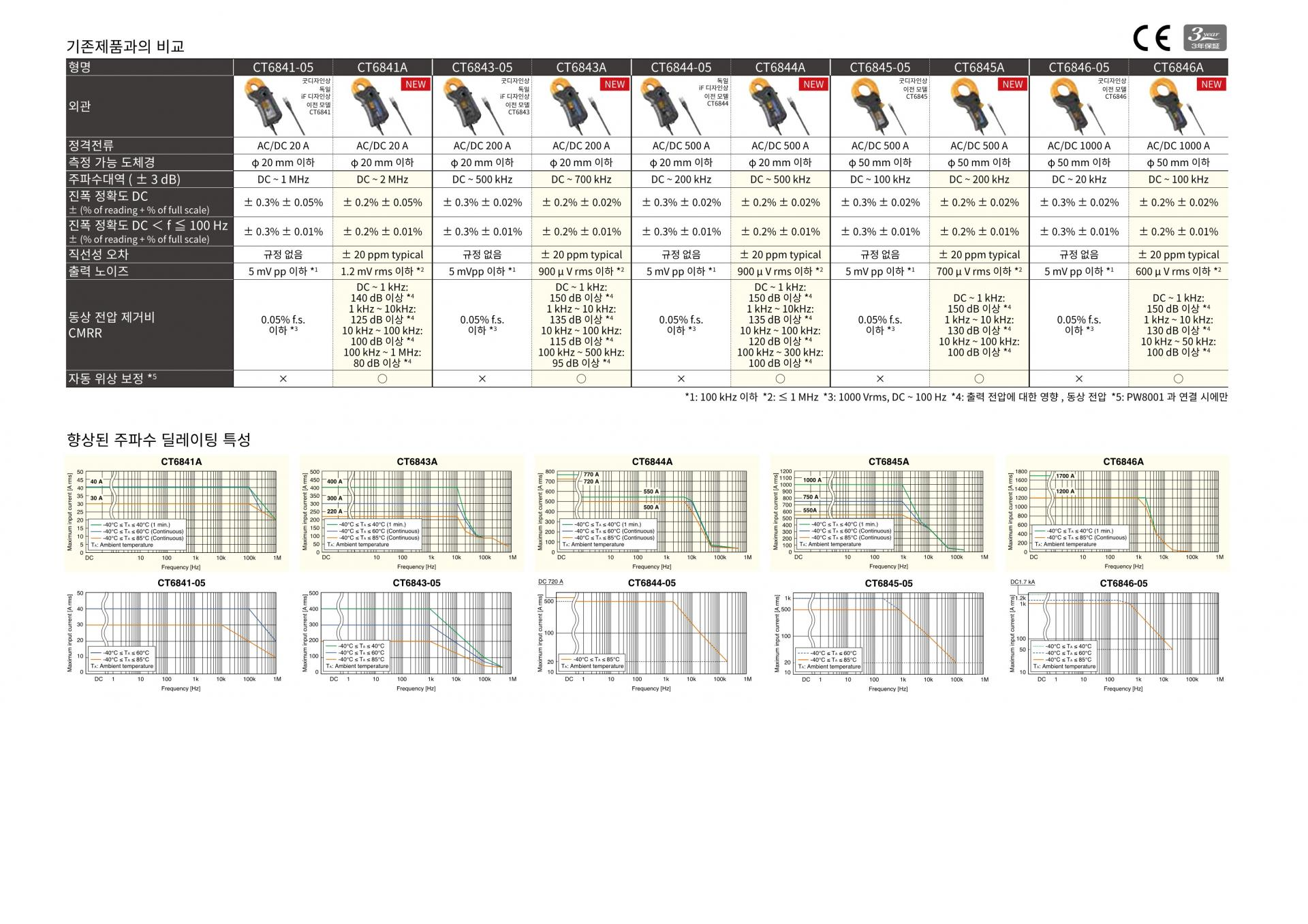

- Fig. 1. Frequency derating curve.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
HIOKI 히오키 CT6843A AC/DC 커런트 프로브는 간편한 클램프 방식의 고정밀 전류 측정 프로브입니다. HIOKI 히오키 CT6843A AC/DC 커런트 프로브 (가격문의) 관련 사양서와 견적 자료는 굿맨시스템에서 제공해 드립니다.
CT6843A 정보 정리
핵심 요약
HIOKI CT6843A은(는) 전류 프로브·센서 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6843A AC/DC 커런트 프로브”입니다. 상품 원문에는 오실로스코프나 메모리 하이코더에서 파형 모니터가 가능 (센서 유닛과 병용) 내용이 기재되어 있습니다. 등록 카테고리는 전류 프로브 · 세부분류모델입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- HIOKI 히오키 CT6843A AC/DC 커런트 프로브
- 정격전류 AC/DC 200 A
- 진폭 ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 위상 ±0.1° (50/60 Hz)
사양 확인 포인트
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 주파수 특성 DC~700 kHz
- 40℃~85℃의 사용온도범위에서 다양한 시험 환경 대응
- 클램프형 전류 센서는 편의성이 높게 평가되는 한편, 낮은 측정 정밀도가 과제였습니다. CT6840A 시리즈는 클램프형에서 비교할 수 없는 측정 정밀도를 실현한 전류 센서입니다. 배터리로 구동되는 EV 및 PV 발전 시스템의 DC 전력을 정확하게 측정합니다.
- 총 5종의 라인업, 정격 1000A의 대전류 측정에도 대응
- CT6840A 시리즈는 케이블을 절단하지 않고 가동중인 상태에서 차량의 전류를 측정할 수 있습니다. 파워 애널라이저와 조합하여 국제 기준 WLTP에 대응하는 연비 측정에서 요구되는 시스템의 각 배터리에서 충방전의 전류 적산과 전력 적산을 정확하게 측정할 수 있습니다.
- 넓은 온도 범위에서 정확하게 전류를 측정, 사용 온도 범위 -40℃~85℃
- DC 전류를 측정할 수 있는 전류 센서는, 온도 특성에 대한 과제가 존재합니다. CT6840A 시리즈는 ‘Flux gate’를 사용한 검출 방식을 채용하여, 일반적인 홀 소자를 사용한 검출 방식과 달리 온도 변화에 강하고 다양한 시험 환경에서 정확하게 전류를 측정할 수 있습니다.
- CT6840A 시리즈는 파워 애널라이저 PW8001 접속시에 전류 센서의 위상을 자동으로 보정하는 ‘자동 위상 보정 기능’에 대응하고 있습니다. 기존에 수동으로 실시했던 위상 보정 값의 설정을 자동으로 완료합니다. 빠짐 없는 설정을 통해서 정확하게 전력을 측정할 수 있습니다.
- AC/DC 200 A
- DC ~ 700 kHz
추천 사용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 클램프형에서 비교할 수 없는 측정 정밀도를 실현
- 클램프형 전류 센서는 라인을 절단하지 않고 설치할 수 있습니다. ‘섀시 다이너모미터를 사용한 EV의 시험’이나 ‘가동하는 PV발전 시스템의 평가’ 등, 라인을 절단할 수 없는 경우에도 전류를 측정할 수 있습니다.
- 국제 기준 WLTP에 대응하는 전비 성능 시험
- (모든 전류 센서에는 위상 특성이 있으며 전력을 정확하게 측정하기 위해, 파워 분석기로 위상 보정을 실시합니다.)
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
HIOKI CT6843A 사양은 어디까지 확인되나요?
원문 기준으로 ±600 Apeak (40℃ 이하 그리고 20 ms 이내) 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6843A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
