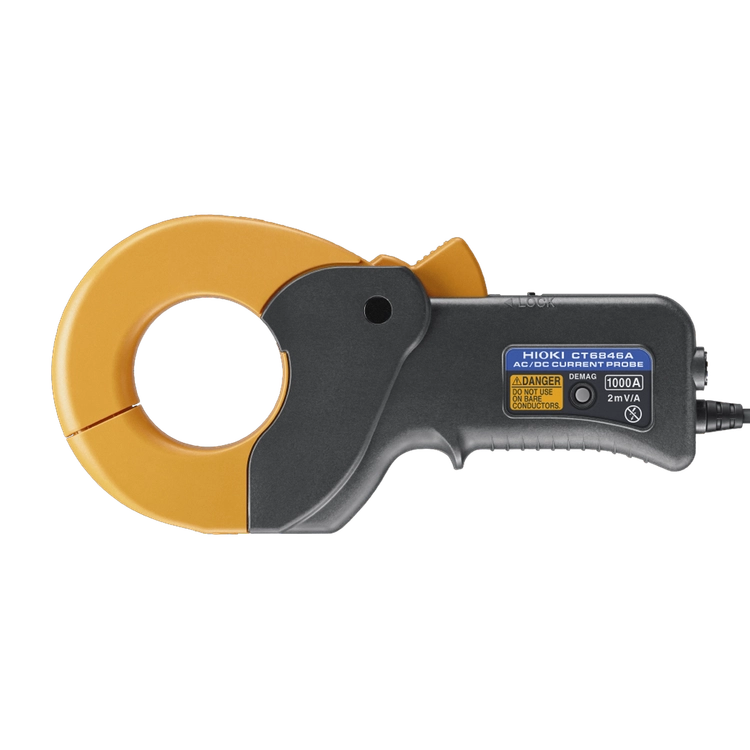

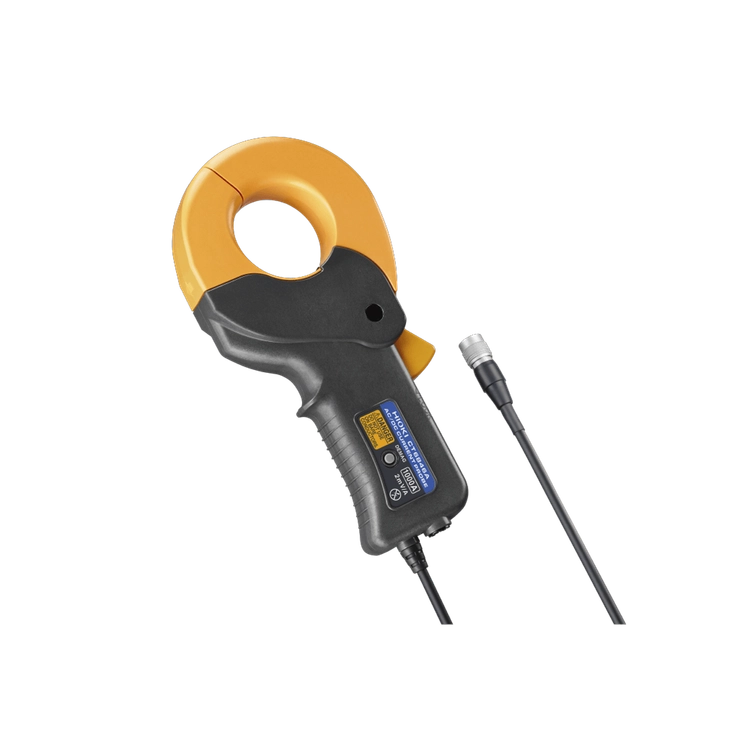

HIOKI 히오키 CT6846A AC/DC 커런트 프로브
주요 특징
- 주파수 특성 DC~100 kHz
- 정격전류 AC/DC 1000 A
- EV의 소비 전력 및 PV 발전 시스템의 DC 전력을 고정밀도로 측정
- 40℃~85℃의 사용온도범위에서 다양한 시험 환경 대응
- 한손으로 개폐할 수 있는 클램프형
- 진폭 정확도 ±0.2% 위상 정확도 ± 0.1°의 고정밀도 측정
제품 개요
클램프형에서 비교할 수 없는 측정 정밀도를 실현
클램프형 전류 센서는 편의성이 높게 평가되는 한편, 낮은 측정 정밀도가 과제였습니다. CT6840A 시리즈는 클램프형에서 비교할 수 없는 측정 정밀도를 실현한 전류 센서입니다. 배터리로 구동되는 EV 및 PV 발전 시스템의 DC 전력을 정확하게 측정합니다.
총 5종의 라인업, 정격 1000A의 대전류 측정에도 대응
라인 절단이 불필요한 클램프형 전류 센서
클램프형 전류 센서는 라인을 절단하지 않고 설치할 수 있습니다. ‘섀시 다이너모미터를 사용한 EV의 시험’이나 ‘가동하는 PV발전 시스템의 평가’ 등, 라인을 절단할 수 없는 경우에도 전류를 측정할 수 있습니다.
국제 기준 WLTP에 대응하는 전비 성능 시험
CT6840A 시리즈는 케이블을 절단하지 않고 가동중인 상태에서 차량의 전류를 측정할 수 있습니다. 파워 애널라이저와 조합하여 국제 기준 WLTP에 대응하는 연비 측정에서 요구되는 시스템의 각 배터리에서 충방전의 전류 적산과 전력 적산을 정확하게 측정할 수 있습니다.
넓은 온도 범위에서 정확하게 전류를 측정, 사용 온도 범위 -40℃~85℃
DC 전류를 측정할 수 있는 전류 센서는, 온도 특성에 대한 과제가 존재합니다. CT6840A 시리즈는 ‘Flux gate’를 사용한 검출 방식을 채용하여, 일반적인 홀 소자를 사용한 검출 방식과 달리 온도 변화에 강하고 다양한 시험 환경에서 정확하게 전류를 측정할 수 있습니다.
파워 애널라이저 PW8001 ‘자동 위상 보정 기능’에 대응
CT6840A 시리즈는 파워 애널라이저 PW8001 접속시에 전류 센서의 위상을 자동으로 보정하는 ‘자동 위상 보정 기능’에 대응하고 있습니다. 기존에 수동으로 실시했던 위상 보정 값의 설정을 자동으로 완료합니다. 빠짐 없는 설정을 통해서 정확하게 전력을 측정할 수 있습니다.
(모든 전류 센서에는 위상 특성이 있으며 전력을 정확하게 측정하기 위해, 파워 분석기로 위상 보정을 실시합니다.)
제품 사양
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 정격전류 | AC/DC 1000 A | |||||
| 주파수 특성 | DC~100 kHz | |||||
| 측정 가능 도체경 | φ50 mm 이하 | |||||
| 최대 입력 전류 | ±1900 Apeak (40℃ 이하 그리고 22 ms 이내) | |||||
| 출력전압 | 2 mV/A | |||||
| 출력저항 | 50 Ω ± 10 Ω | |||||
| 측정 정확도(진폭) ±(% of reading + % of full scale) | DC : 0.2% + 0.02% DC < f ≦ 100 Hz : 0.2% + 0.01% | |||||
| 직선성 오차 | ±20 ppm Typical | |||||
| 동상 전압 제거비(CMRR) | DC-1 kHz : 150 dB 이상 1 kHz-10kHz : 130 dB 이상 10 kHz-50 kHz : 100 dB 이상 (출력전압에 대한 영향/동상 전압) | |||||
| 자동 위상 보정기능 | PW8001에 연결하면 자동으로 위상 보정을 실행합니다. | |||||
| 사용 온습도 범위 | -40℃~85℃, 80% RH 이하 (결로 없을 것) | |||||
| 적합규격 | 안전성 IEC 61010-2-032:2012/EN 61010-2-032:2012 타입D EMC IEC 61326-1:2012/EN 61326-1:2013 | |||||
| 내전압 | AC 4,260 V | |||||
| 정격 전원 전압 | ±11 V~±15 V | |||||
| 최대 정격 전력 | 7 VA 이하 (1000 A/55 Hz 측정, ±12 V 전원일 때) | |||||
| 외형 치수, 질량 | 238(W) × 116(H) × 35(D), 990 g | |||||
| 케이블 길이 | 3 m | |||||
| 부속품 | ・ 마크밴드 (×6) ・ 휴대용 케이스 ・ 사용설명서 ・ 사용시 주의사항 | |||||
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI CT6846A 제품 데이터시트의 핵심 사양입니다.
- CT9902 Extension Cable radio-frequency 6% of full scale at 10 V/m Combinatorial accuracy
- Output voltage 2 mV/A 45 Hz ≤ f ≤ 66 Hz 0.22% + 0.06% 0.22% + 0.06% accuracy) 6. Other compatible products
- Adjustable range of ±2 mV DC or (Full-scale error also takes sensor rating accuracy) the following products.
- 45 Hz ≤ f ≤ 66 Hz into account.) offset voltage Product name Combinatorial accuracy, conditions • For other measurement items, the sum of the U7001 accuracy and sensor
- 0°C to 40°C (32°F to 104°F), 80% RH or less Frequency Phase Defined after zero adjustment.
- Input: sine wave or DC; connected to a measuring DC 0.22% + 0.05% 0.22% + 0.05%
- 45 Hz ≤ f ≤ 66 Hz into account.) (power factor: 1)
- • For other measurement items, the sum of the U7005 accuracy and sensor Defined after zero adjustment.
- • Add ±0.1% of range for the 100 A range. Power HiTester = (3334-10 accuracy) + (sensor accuracy),
- 1 kHz < f ≤ 5 kHz 2% + 0.02% ±(0.7 × f) 2. PW6001 Power Analyzer required.
- 10 kHz < f ≤ 50 kHz 30% + 0.02% Current Active power 8971 Current Unit equipped instrument.
- ±0.2 mV or less. Bands other than (PW6001 accuracy) + (sensor accuracy) + (sensor
- more than current of 110% of full scale and the derating curve (Fig. 1). 45 Hz ≤ f ≤ 66 Hz into account.) T: Ambient temperature
- However, the accuracy defined for the frequency range of DC < f < 10 Hz A
- Linearity error*1, *2 ±20 ppm typical • Add ±0.1% of range for the 100 A range.
- Output noise 600 µV rms or less (≤1 MHz) Frequency Phase ±[(% of reading) + (% of range)]
- temperature 0°C as well as 40°C and 85°C (PW3390
- Offset voltage: 45 Hz ≤ f ≤ 66 Hz into account.)
- Effects of 150 mA or less (value converted into an input sensor accuracy (full-scale error also takes sensor rating into account.)
- Effects of conductor DC to 100 Hz: ±0.2% of reading or less (100 A input)
- • When measuring a DC or a low-frequency (1 kHz or less) low current,
- • The device may output 1.65 MHz harmonic noise due to the operating
- Operating −40°C to 85°C (−40°F to 185°F), 80% RH or less
- Storage temperature −40°C to 85°C (−40°F to 185°F), 80% RH or less and humidity range (non-condensing) 1200
- Standards Safety: EN 61010
- Withstand voltage 4260 V AC (current sensitivity: 1 mA), 50 Hz/60 Hz, 800
- Rated supply voltage: ±11.5 V to ±15 V (tracking) 0
- Interface Dedicated interface (ME15W) Fig. 1. Frequency derating curve.
- Dimensions Approx. 238W × 116H × 35D mm (9.37″W × 4.57″H
- Weight Approx. 990 g (34.9 oz.)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
HIOKI 히오키 CT6846A AC/DC 커런트 프로브는 한 손 원터치 개폐의 간편한 클램프 방식 고정밀 대전류 프로브입니다. HIOKI 히오키 CT6846A AC/DC 커런트 프로브 (가격문의)의 정품 공급과 기술 지원은 굿맨시스템이 책임집니다.
CT6846A 정보 정리
핵심 요약
HIOKI CT6846A은(는) 전류 프로브·센서 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6846A AC/DC 커런트 프로브”입니다. 상품 원문에는 EV의 소비 전력 및 PV 발전 시스템의 DC 전력을 고정밀도로 측정 내용이 기재되어 있습니다. 등록 카테고리는 전류 프로브 · 전류 프로브입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- HIOKI 히오키 CT6846A AC/DC 커런트 프로브
- 주파수 특성 DC~100 kHz
- 정격전류 AC/DC 1000 A
- 진폭 정확도 ±0.2% 위상 정확도 ± 0.1°의 고정밀도 측정
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 40℃~85℃의 사용온도범위에서 다양한 시험 환경 대응
- 클램프형 전류 센서는 편의성이 높게 평가되는 한편, 낮은 측정 정밀도가 과제였습니다. CT6840A 시리즈는 클램프형에서 비교할 수 없는 측정 정밀도를 실현한 전류 센서입니다. 배터리로 구동되는 EV 및 PV 발전 시스템의 DC 전력을 정확하게 측정합니다.
- 총 5종의 라인업, 정격 1000A의 대전류 측정에도 대응
- CT6840A 시리즈는 케이블을 절단하지 않고 가동중인 상태에서 차량의 전류를 측정할 수 있습니다. 파워 애널라이저와 조합하여 국제 기준 WLTP에 대응하는 연비 측정에서 요구되는 시스템의 각 배터리에서 충방전의 전류 적산과 전력 적산을 정확하게 측정할 수 있습니다.
- 넓은 온도 범위에서 정확하게 전류를 측정, 사용 온도 범위 -40℃~85℃
- DC 전류를 측정할 수 있는 전류 센서는, 온도 특성에 대한 과제가 존재합니다. CT6840A 시리즈는 ‘Flux gate’를 사용한 검출 방식을 채용하여, 일반적인 홀 소자를 사용한 검출 방식과 달리 온도 변화에 강하고 다양한 시험 환경에서 정확하게 전류를 측정할 수 있습니다.
- CT6840A 시리즈는 파워 애널라이저 PW8001 접속시에 전류 센서의 위상을 자동으로 보정하는 ‘자동 위상 보정 기능’에 대응하고 있습니다. 기존에 수동으로 실시했던 위상 보정 값의 설정을 자동으로 완료합니다. 빠짐 없는 설정을 통해서 정확하게 전력을 측정할 수 있습니다.
- AC/DC 1000 A
- DC~100 kHz
- ±1900 Apeak (40℃ 이하 그리고 22 ms 이내)
추천 사용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 클램프형에서 비교할 수 없는 측정 정밀도를 실현
- 클램프형 전류 센서는 라인을 절단하지 않고 설치할 수 있습니다. ‘섀시 다이너모미터를 사용한 EV의 시험’이나 ‘가동하는 PV발전 시스템의 평가’ 등, 라인을 절단할 수 없는 경우에도 전류를 측정할 수 있습니다.
- 국제 기준 WLTP에 대응하는 전비 성능 시험
- (모든 전류 센서에는 위상 특성이 있으며 전력을 정확하게 측정하기 위해, 파워 분석기로 위상 보정을 실시합니다.)
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
HIOKI CT6846A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6846A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
