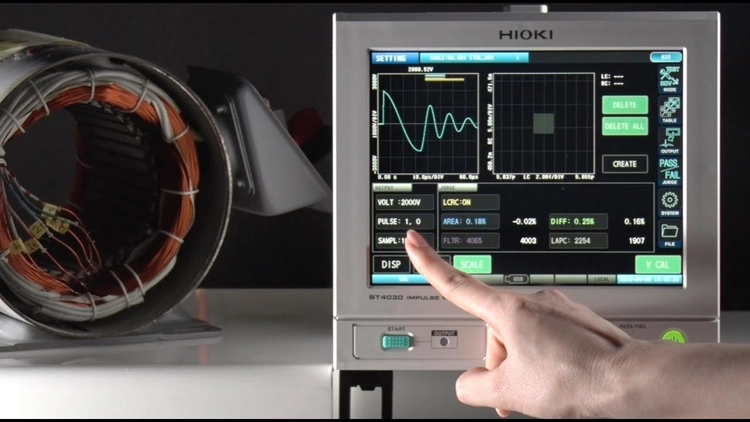

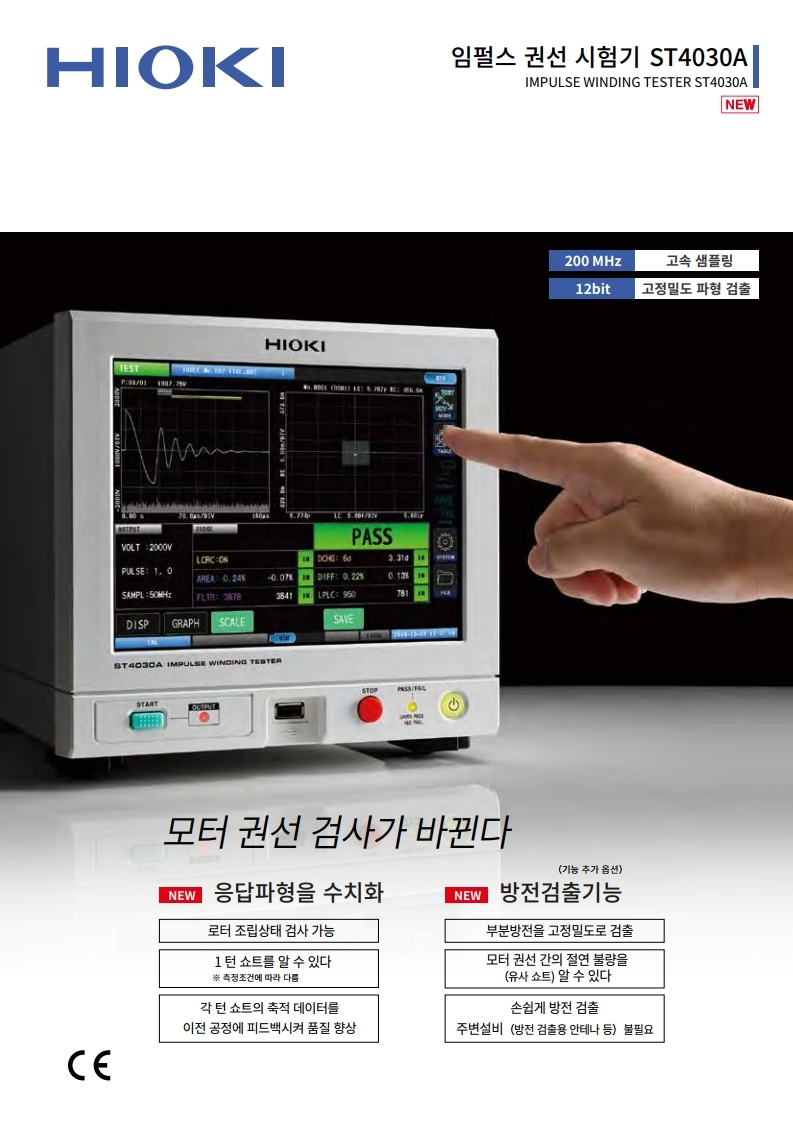

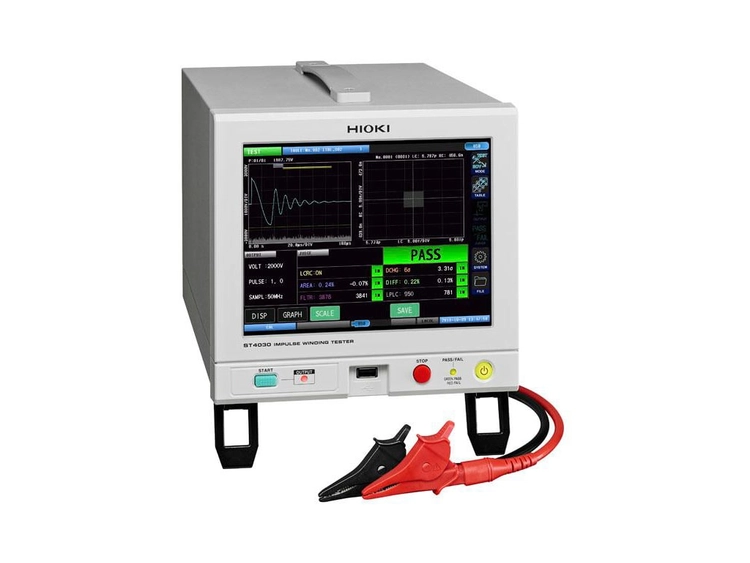

히오키 HIOKI ST4030A 임펄스 권선 시험기
가격문의(상세정보 참조)
응답 파형을 수치화해 로터 조립 상태를 검사 가능
히오키 HIOKI ST4030A 임펄스 권선 시험기

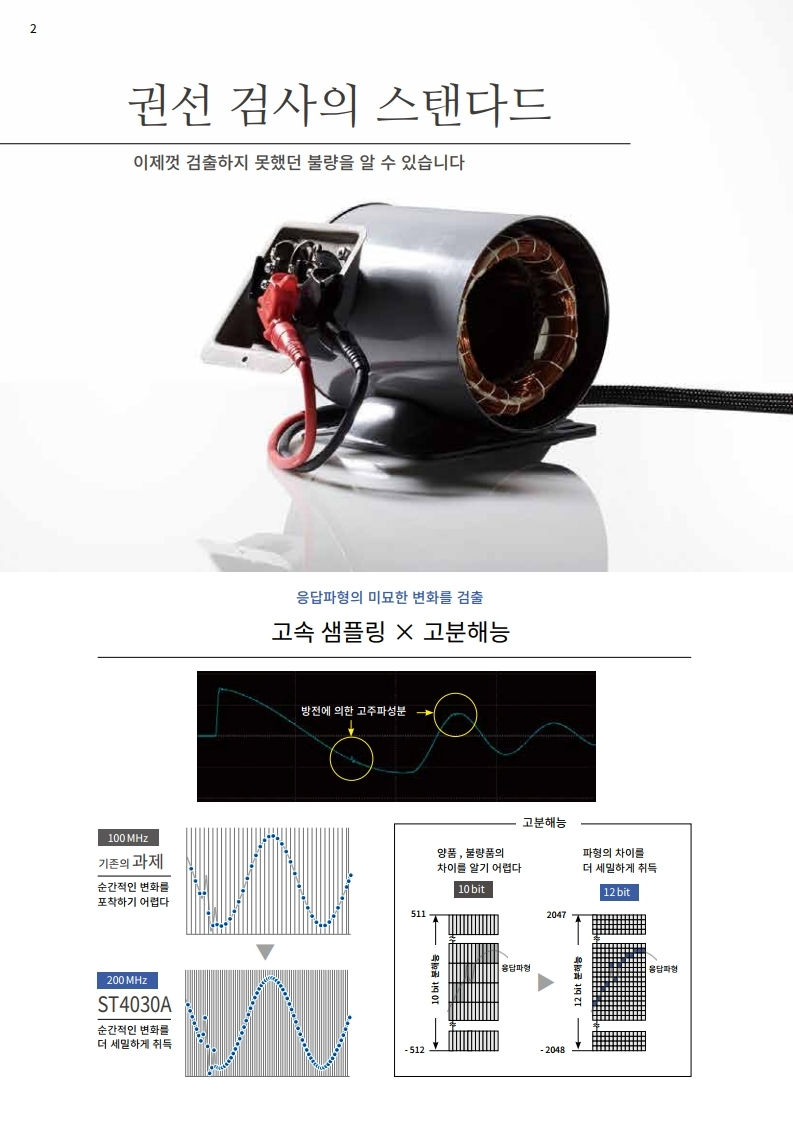

● 지금까지는 검출하지 못했던 불량을 알 수 있다
● 고정밀도 파형을 검출 (고속 샘플링 200MHz × 고분해능 12bit）

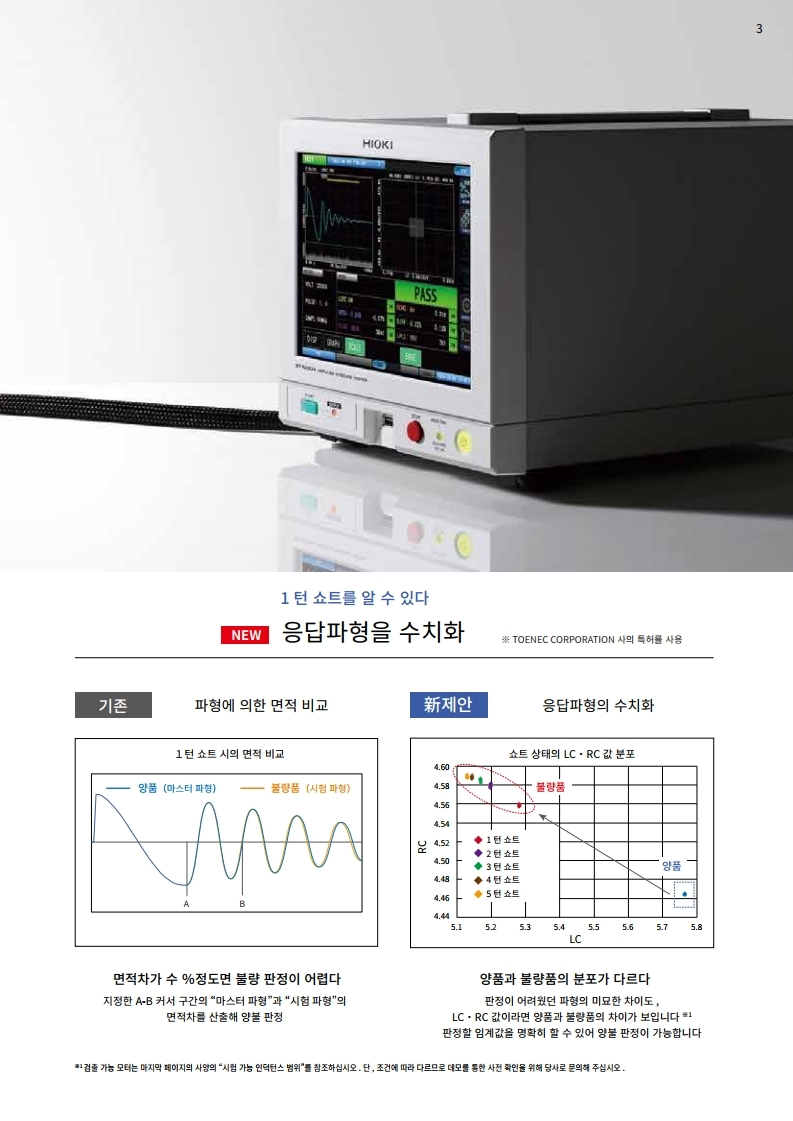

● 1턴 쇼트를 알 수 있다（응답파형을 LC・RC값으로 수치화）

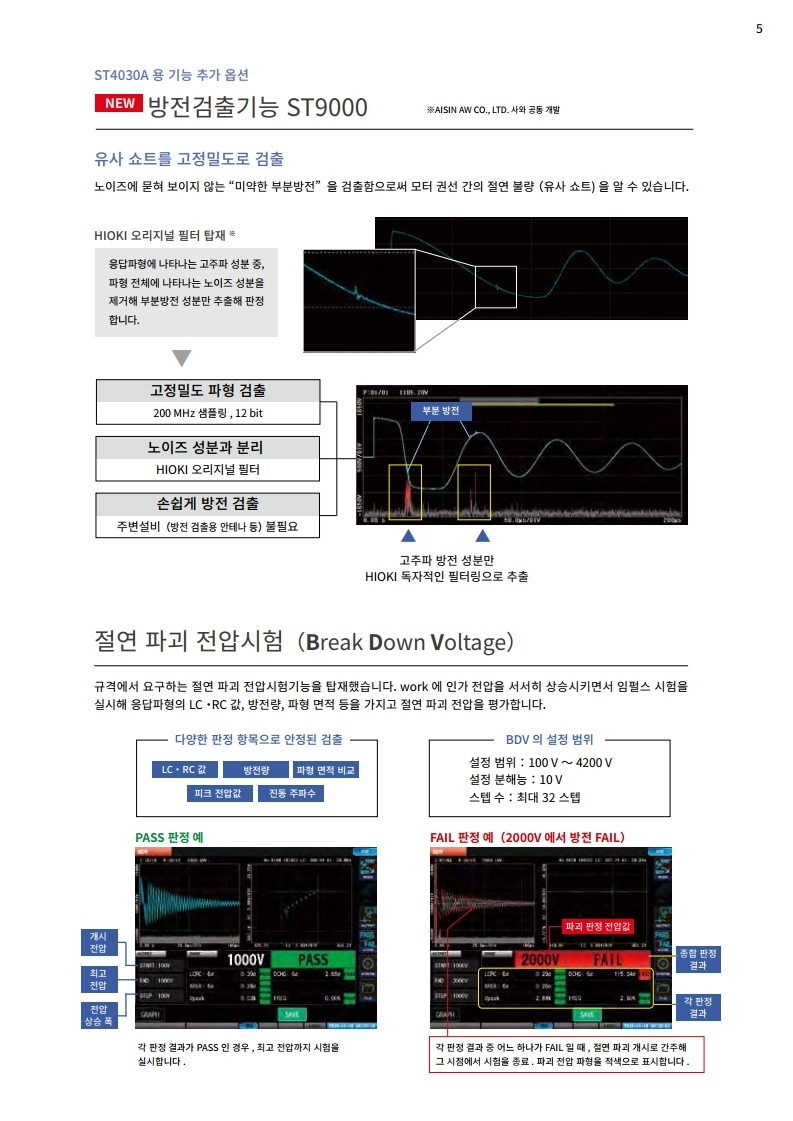

● 노이즈에 묻힌 "미약한 부분방전"을 검출해 모터 권선 간의 절연 불량(유사 쇼트)을 알 수 있다 (옵션)
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 HIOKI ST4030A 임펄스 권선 시험기

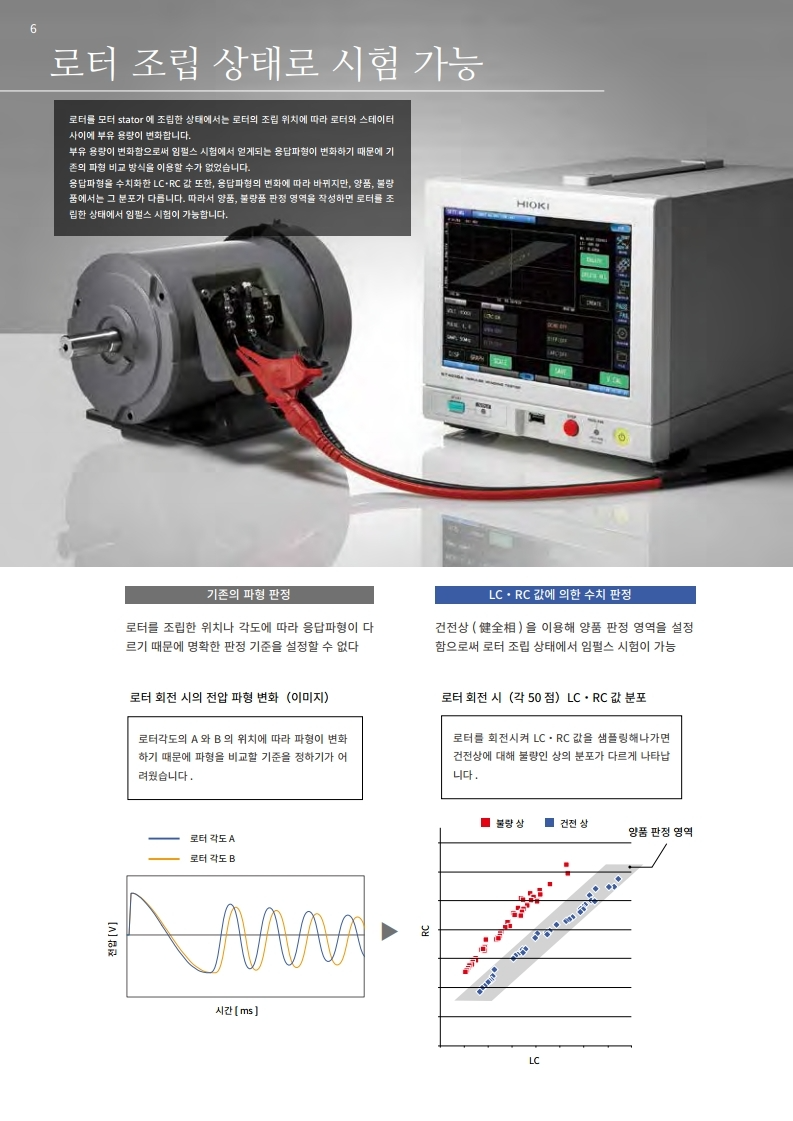

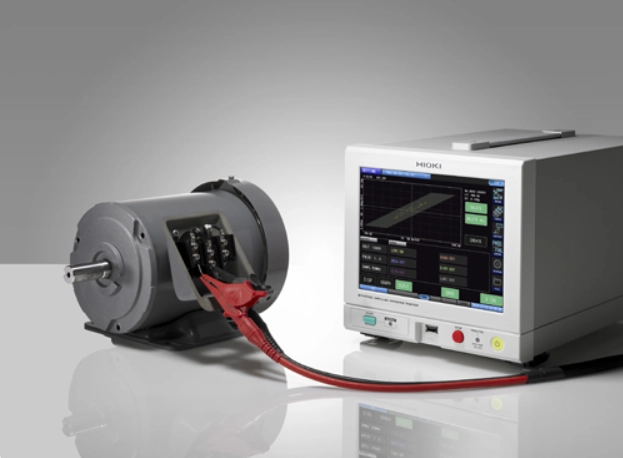

로터 장착 상태에서 임펄스 시험 가능

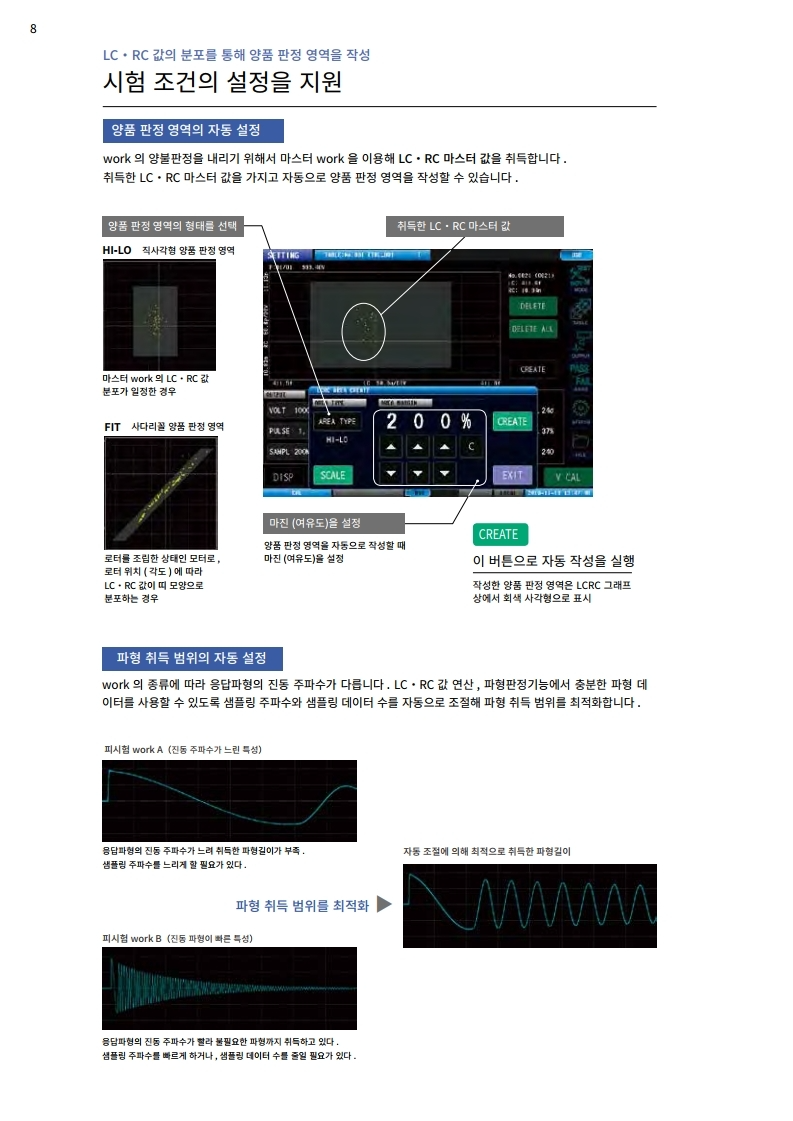

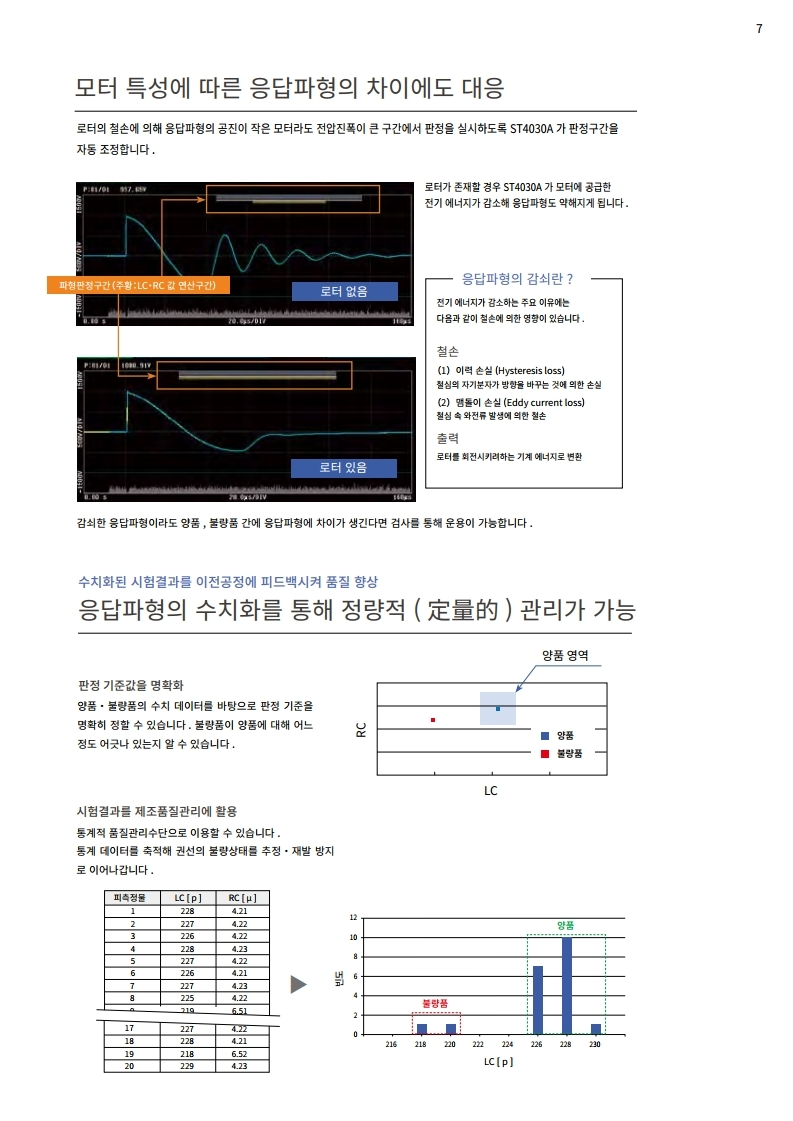

로터를 모터 스테이터에 장착한 상태에서는 로터의 장착 위치에 따라 로터와 스타터와의 사이의 부유용량이 변화합니다. 때문에 임펄스 시험에서 얻을 수 있는 응답 파형이 변화하고 기존의 파형 비교 방식을 사용할 수 없습니다. 응답 파형을 수치화한 LC, RC값도 응답 파형의 변화에 따라 변화하지만 양품, 불량품에서는 그 분포가 다릅니다. ST4030A는 양품, 불량품 판정 에리어를 작성하는 것으로 로터를 장착한 상태에서 임펄스 시험이 가능합니다.
판정이 어려운 수턴 쇼트의 검출이 가능
지금까지 판정하기 어려웠던 여러 턴쇼트의 차이도 응답 파형의 수치화에 따라 양불판정이 가능.
LC, RC값이면 양품과 불량품의 분포가 다르기 때문에 판정 기준이 명확합니다.
임펄스 권선 시험기의 사용법 - ST4030A

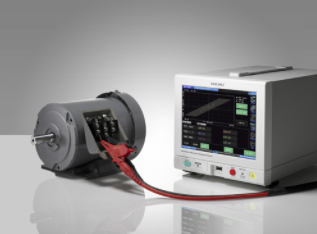

임펄스 권선 시험기 ST4030A는 모터의 인덕터(코일) 등에서 발생하는 권선 간의 레어쇼트의 유무를 시험합니다. 양품으로 임펄스 전압을 인가했을 때의 마스터 파형을 기준으로써 지정한 구간의 "마스터 파형"과 "시험 파형"의 어긋남을 면적 비교하여 양품 판정하는 방법과 새로운 제안인 "응답 파형의 수치화"에 따른 1턴 쇼트 검출을 가능하게 한, 양품과 불량품의 분포 차이에서 양불 판정 하는 방법을 이용한 임펄스 권선 시험기의 사용법을 소개합니다.

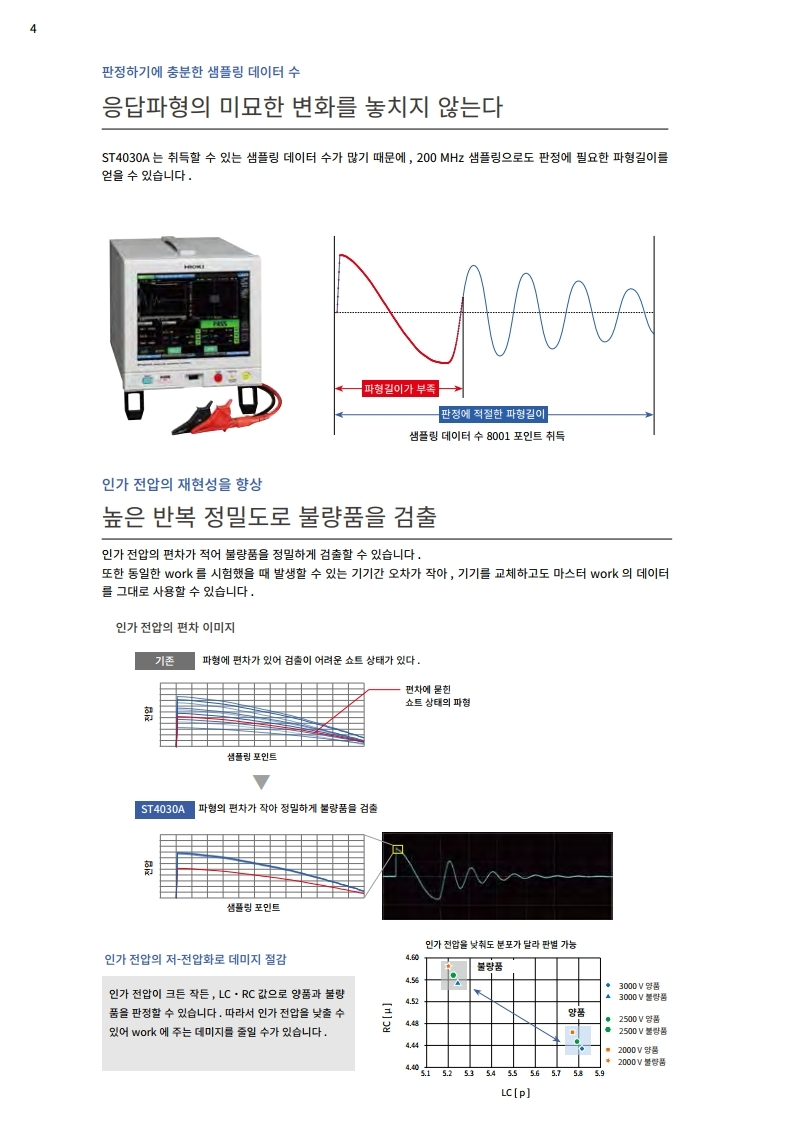

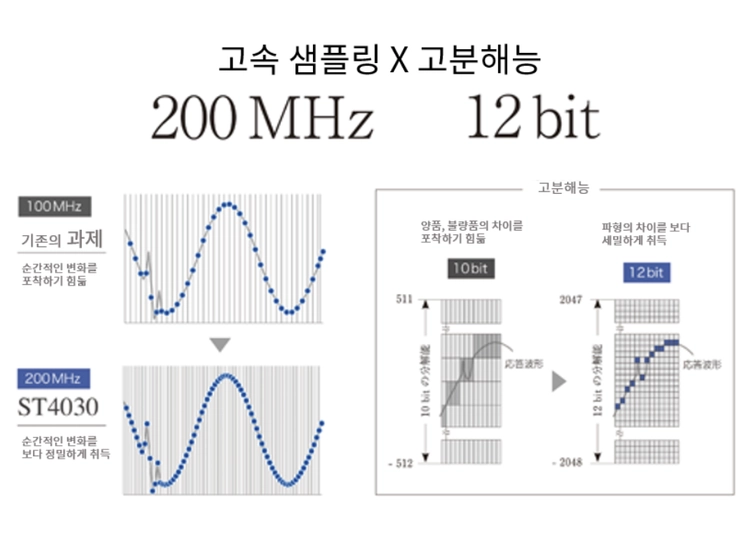

정밀도 높은 파형 검출
양품, 불량품의 차이를 알기 어려웠던 미묘한 응답 파형의 변화를 고정밀도로 검출.

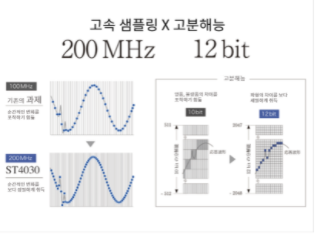

200MHz의 고속 샘플링에서 순간적인 변화를 상세하게 포착하고 12bit 고분해능이 파형의 차이를 상세하게 취득합니다.

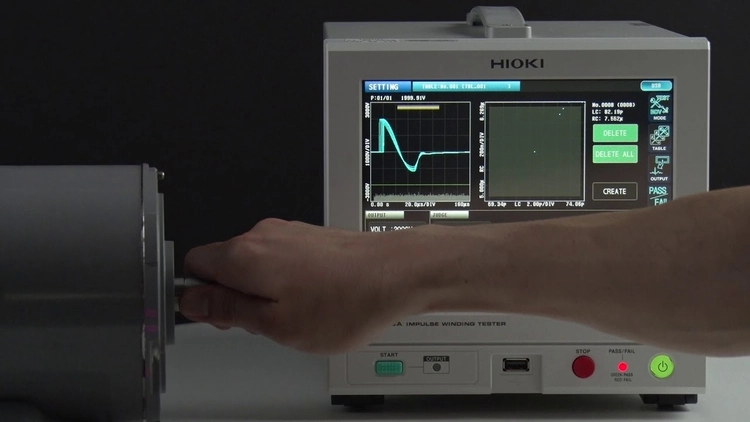

임펄스 권선 시험기 ST4030A 소개 동영상

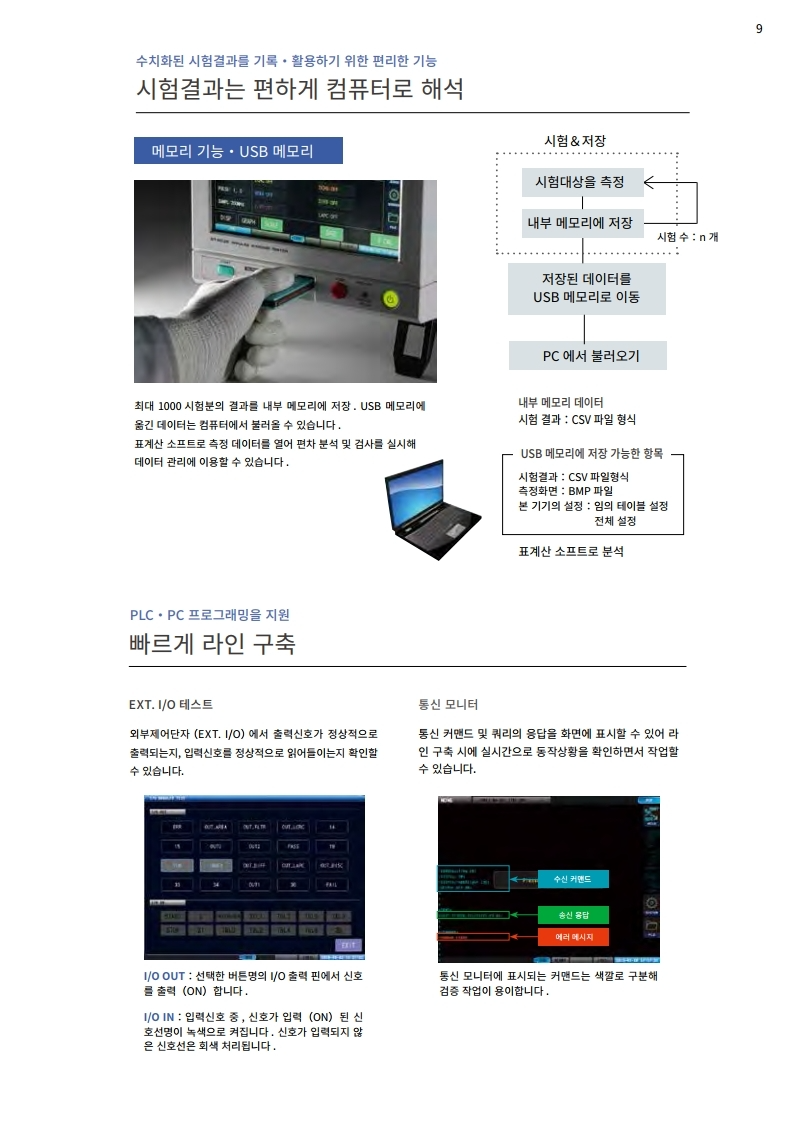

임펄스 권선 시험기 ST4030A는 응답 파형부터 특징량 LC, RC를 동정. 회로 정수값으로써 정량적으로 취급할 수 있으므로 파정할 임계값을 수치 데이터를 바탕으로 명확하게 결정할 수 있습니다. 그리고 시험 결과가 수치이므로 시험의 결과로부터 통계적 품질 관리 방법을 이용한 대처에 활용할 수 있습니다. 각 턴 쇼트의 축적 데이터를 전 행정으로 피드백하여 권선 불량 상태를 추정, 재발 방지로 연결할 수 있습니다.
ST4030A 정보 정리
핵심 요약
HIOKI ST4030A은(는) 신호 발생기 항목으로 분류된 제품입니다. 상품 등록명은 “히오키 HIOKI ST4030A 임펄스 권선 시험기”입니다. 상품 원문에는 로터 장착 상태에서 임펄스 시험 가능 내용이 기재되어 있습니다. 등록 카테고리는 신호 발생기 · 신호 발생기입니다.
기능 요약
상품 원문에 기재된 특징입니다.
- 판정이 어려운 수턴 쇼트의 검출이 가능
- 지금까지 판정하기 어려웠던 여러 턴쇼트의 차이도 응답 파형의 수치화에 따라 양불판정이 가능.

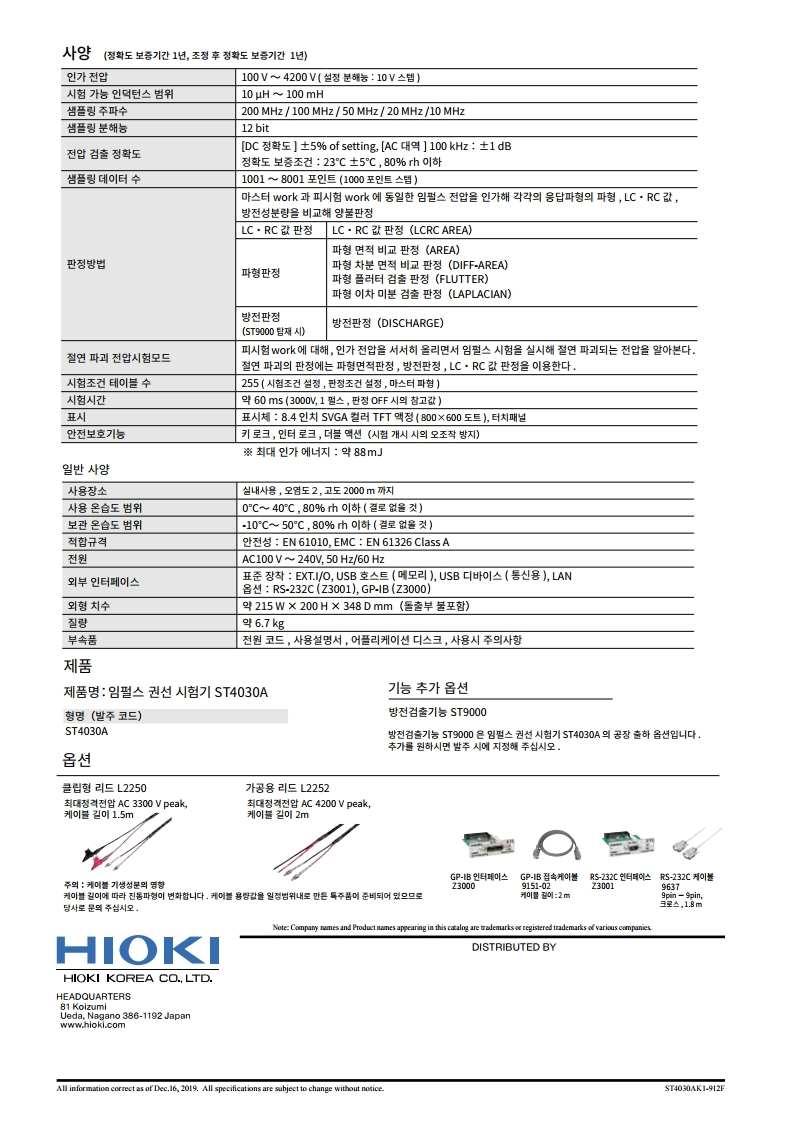

주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 히오키 HIOKI ST4030A 임펄스 권선 시험기
- 임펄스 권선 시험기의 사용법 - ST4030A
- 200MHz의 고속 샘플링에서 순간적인 변화를 상세하게 포착하고 12bit 고분해능이 파형의 차이를 상세하게 취득합니다.
- 임펄스 권선 시험기 ST4030A 소개 동영상
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 묻는 질문
HIOKI ST4030A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI ST4030A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
