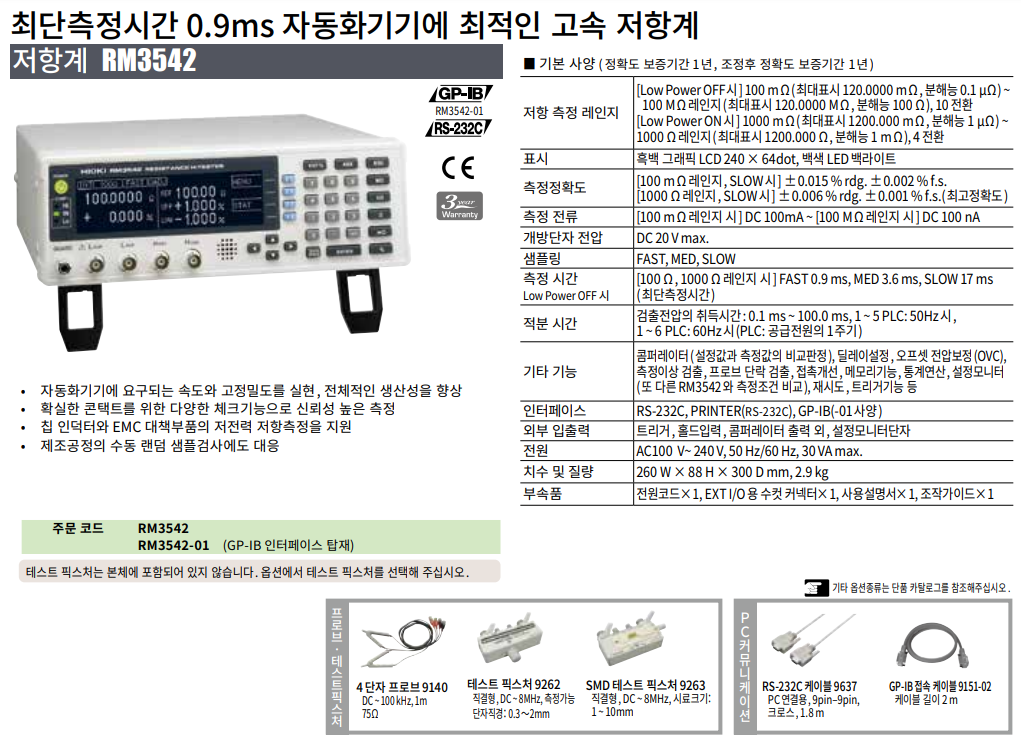

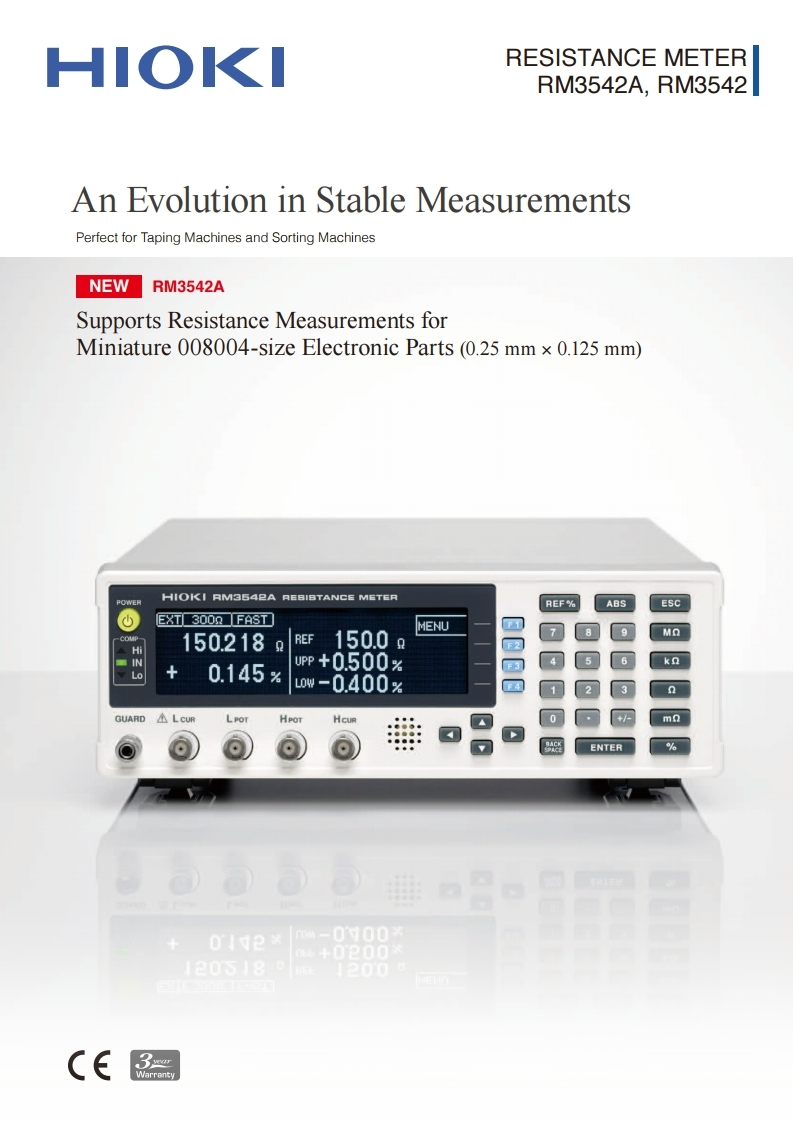

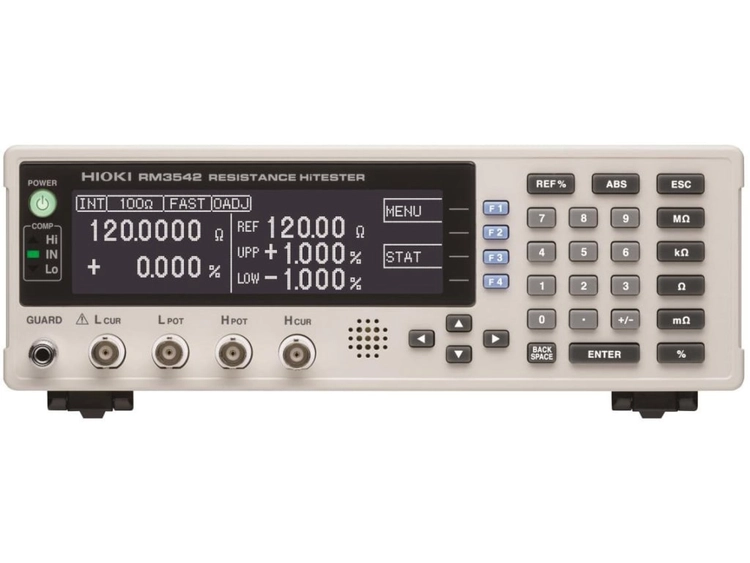

HIOKI 히오키 RM3542 저항계

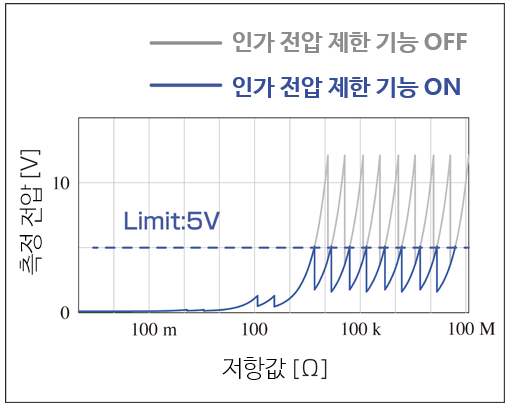

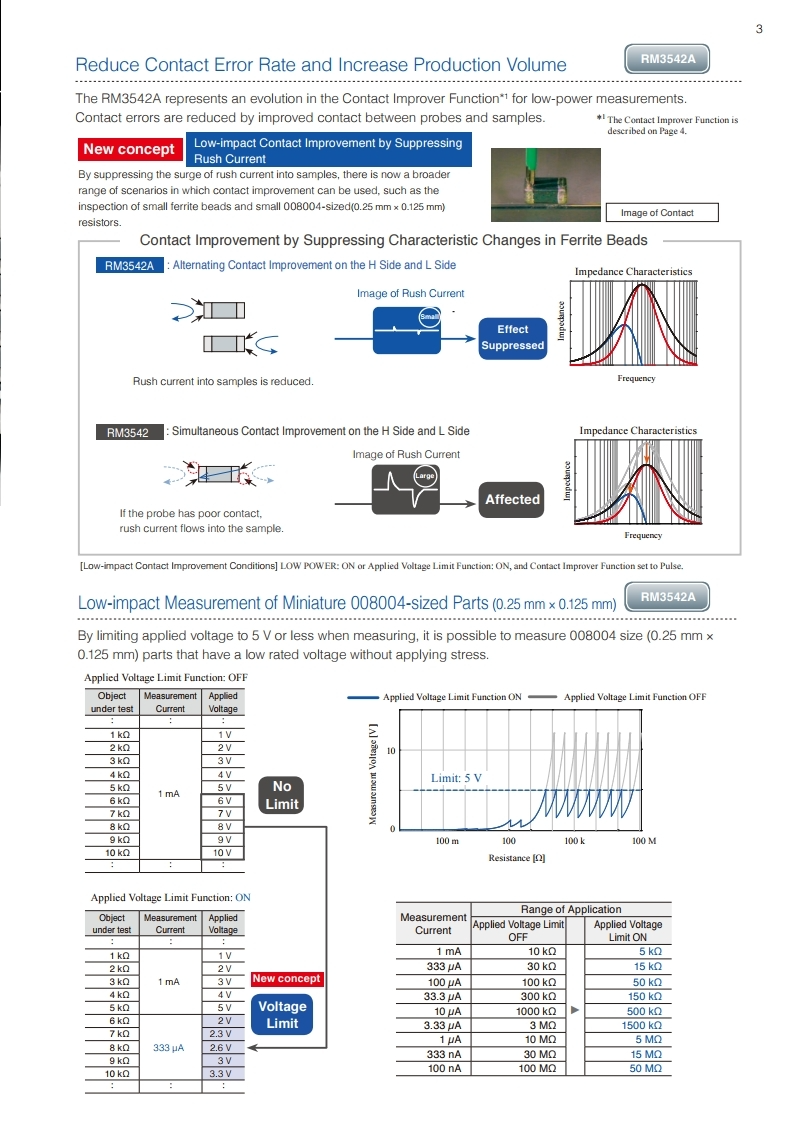

인가 전압 제한 기능으로 극소 전자 부품 (0201 사이즈)까지 손쉽게 측정
측정시의 인가 전압을 5V 이하로 제한함으로써, 정격 전압이 작은 0201 사이즈의 부품도 스트레스 없이 측정할 수 있습니다.

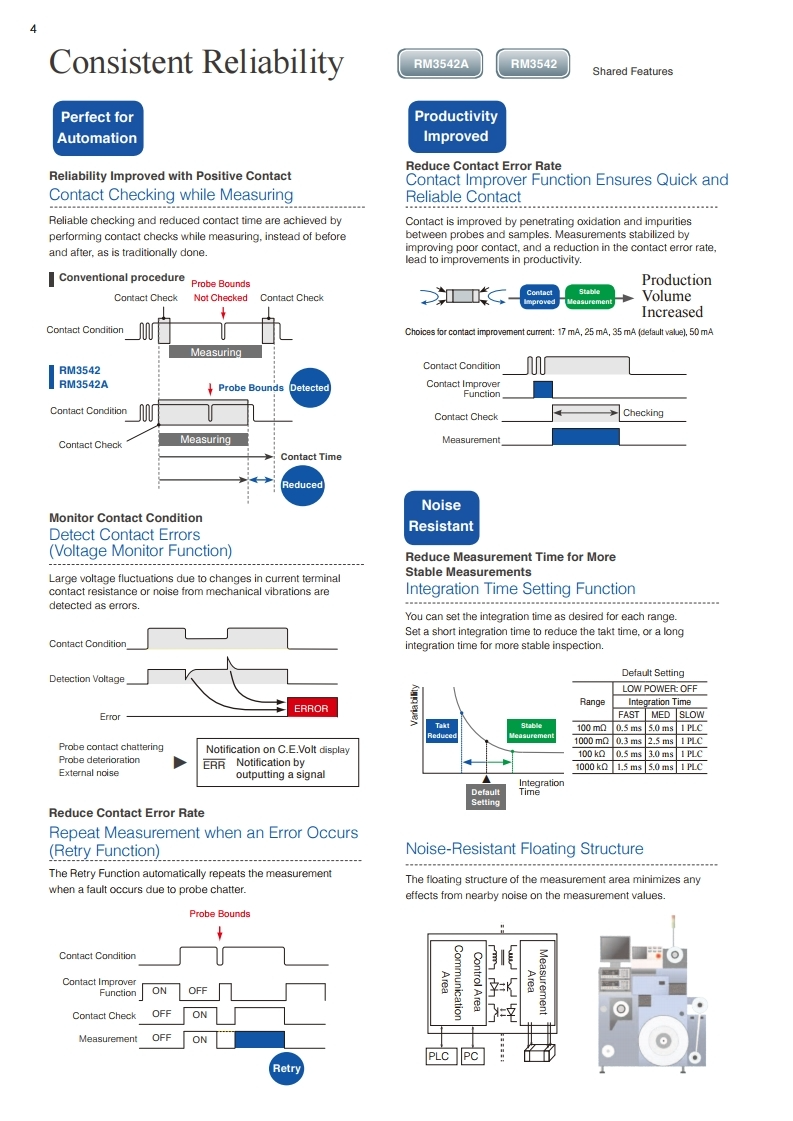

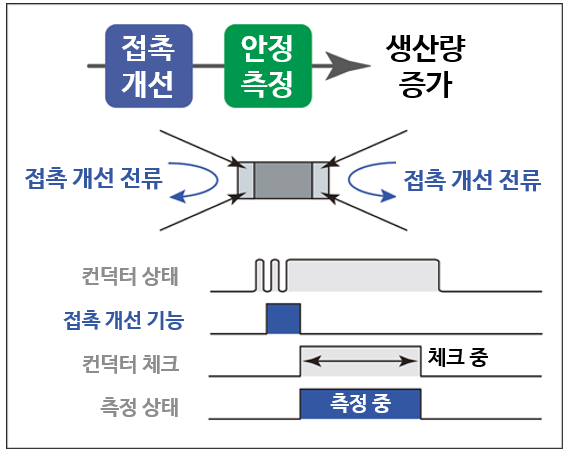

빠르고 확실한 컨택트, 접촉 개선 기능
측정 시료에 컨택트할 때, 프로브와 시료간의 산화 피막이나 때, 먼지 등을 뚫고 접촉을 개선합니다.
접촉 불량 개선을 통한 안정된 측정과 컨택트 에러율의 저감은 생산성 향상으로 이어집니다.

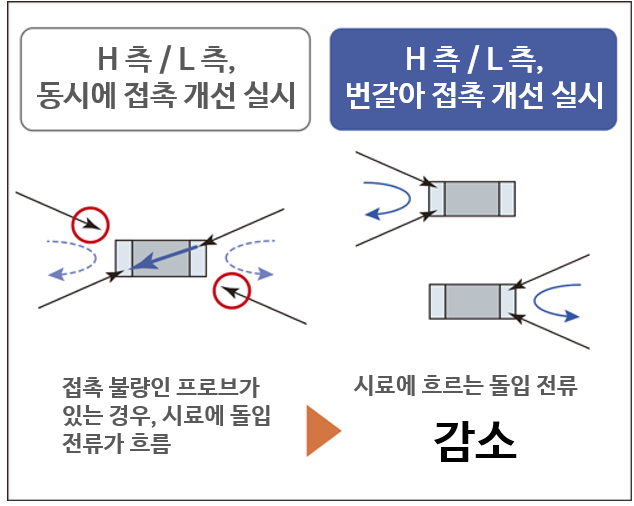

저전력 측정을 위한 접촉 개선 기능이 진화
접촉 개선을 실시 할 때 측정 시료에 흘러드는 돌입 전류를 억제함으로써 소형 페라이트 비드 및 0201 크기의 극소 저항기 검사 등, 접촉 개선의 사용 폭이 넓어졌습니다.

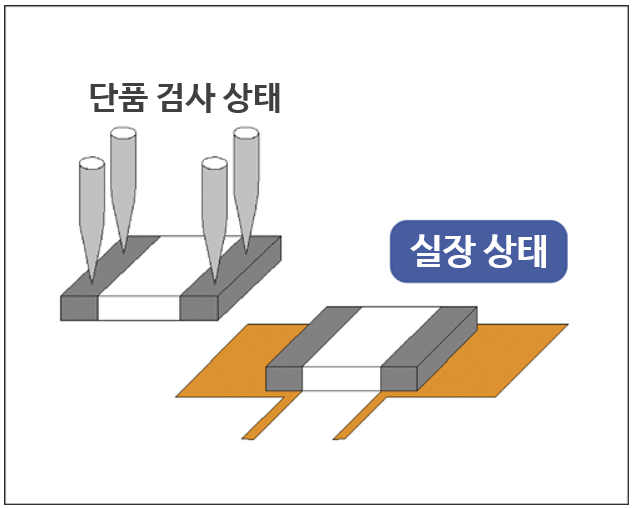

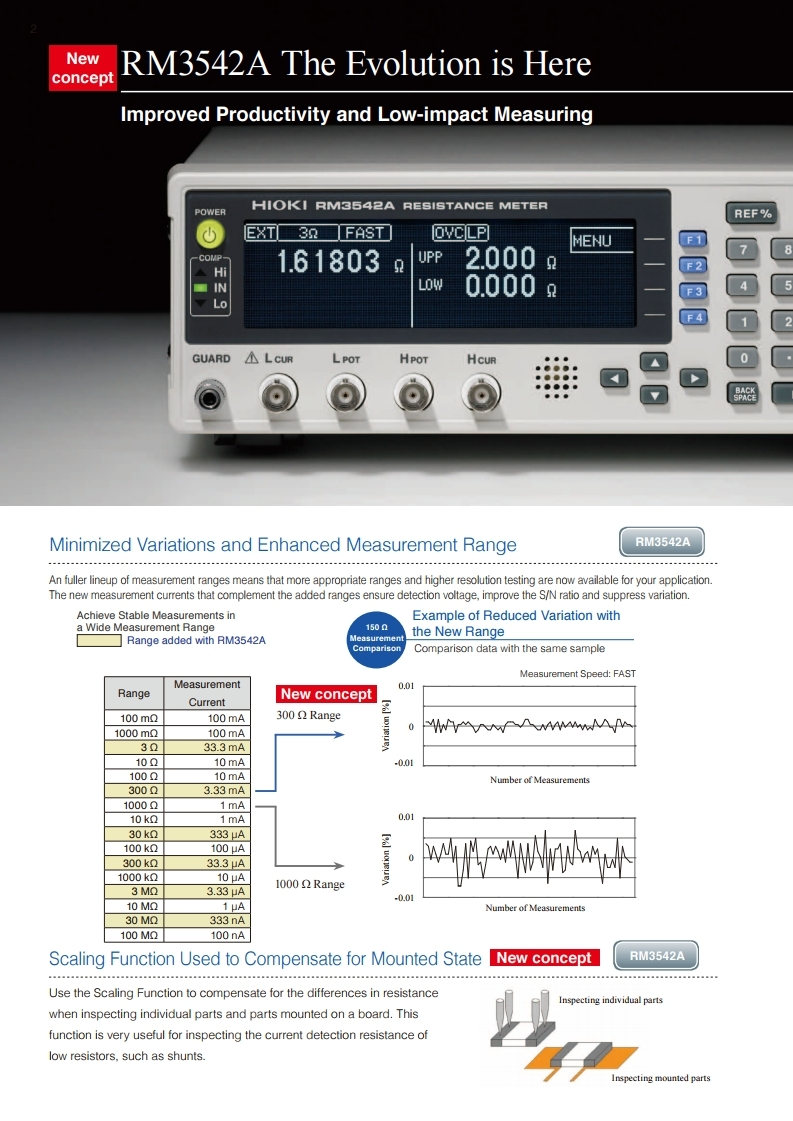

스케일링 기능으로 설치 상태를 보정하여 측정 가능
스케일링 기능을 통해 기판 설치시와 단품 검사시 저항값의 차이(프로빙 위치의 영향 등)를 보정할 수 있습니다. 션트 등 저 저항의 전류검출저항 검사에 탁월합니다.
■ 관련 상품
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
RM3542 정보 정리
제품 개요
HIOKI RM3542은(는) 저항계 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 RM3542 저항계”입니다. 상품 원문에는 인가 전압 제한 기능으로 극소 전자 부품 (0201 사이즈)까지 손쉽게 측정 내용이 기재되어 있습니다. 등록 카테고리는 저항계입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- 히오키 HIOKI RM3542A | 저항계 ()
- HIOKI RM3542-51 저항계
추천 사용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 측정 시료에 컨택트할 때, 프로브와 시료간의 산화 피막이나 때, 먼지 등을 뚫고 접촉을 개선합니다.
- 저전력 측정을 위한 접촉 개선 기능이 진화
- 접촉 개선을 실시 할 때 측정 시료에 흘러드는 돌입 전류를 억제함으로써 소형 페라이트 비드 및 0201 크기의 극소 저항기 검사 등, 접촉 개선의 사용 폭이 넓어졌습니다.
- 스케일링 기능으로 설치 상태를 보정하여 측정 가능
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI RM3542 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI RM3542 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.

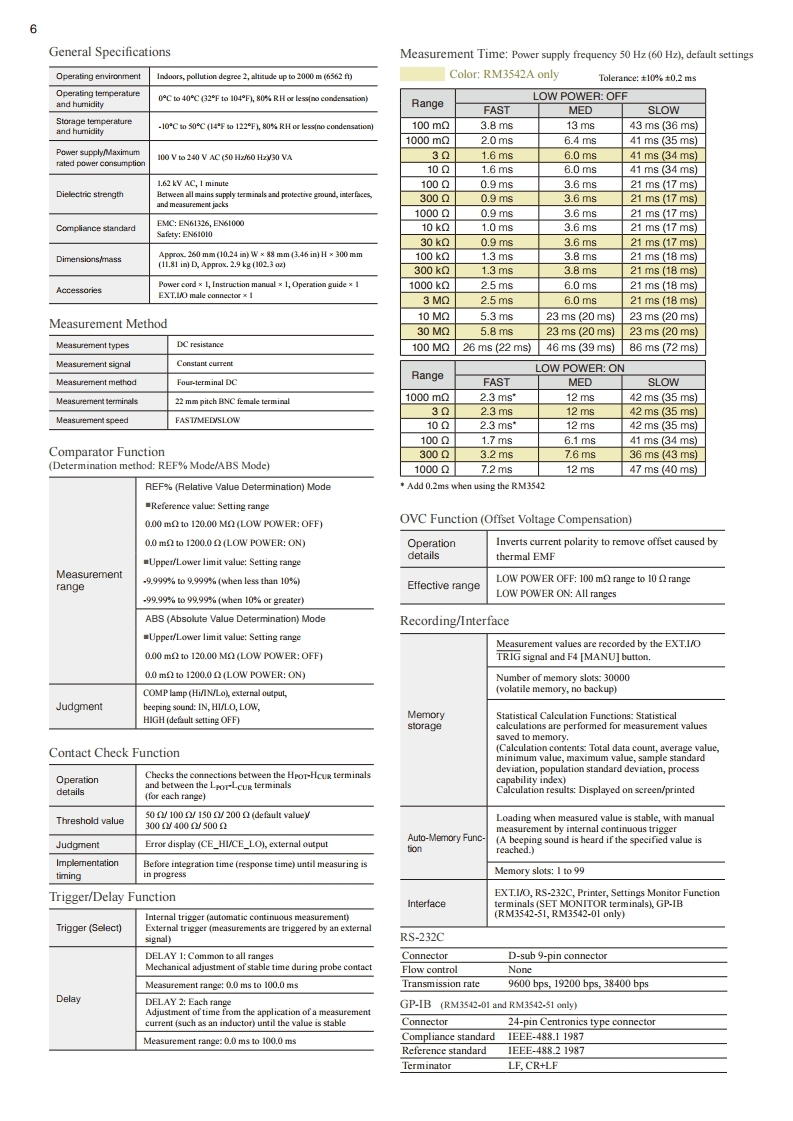

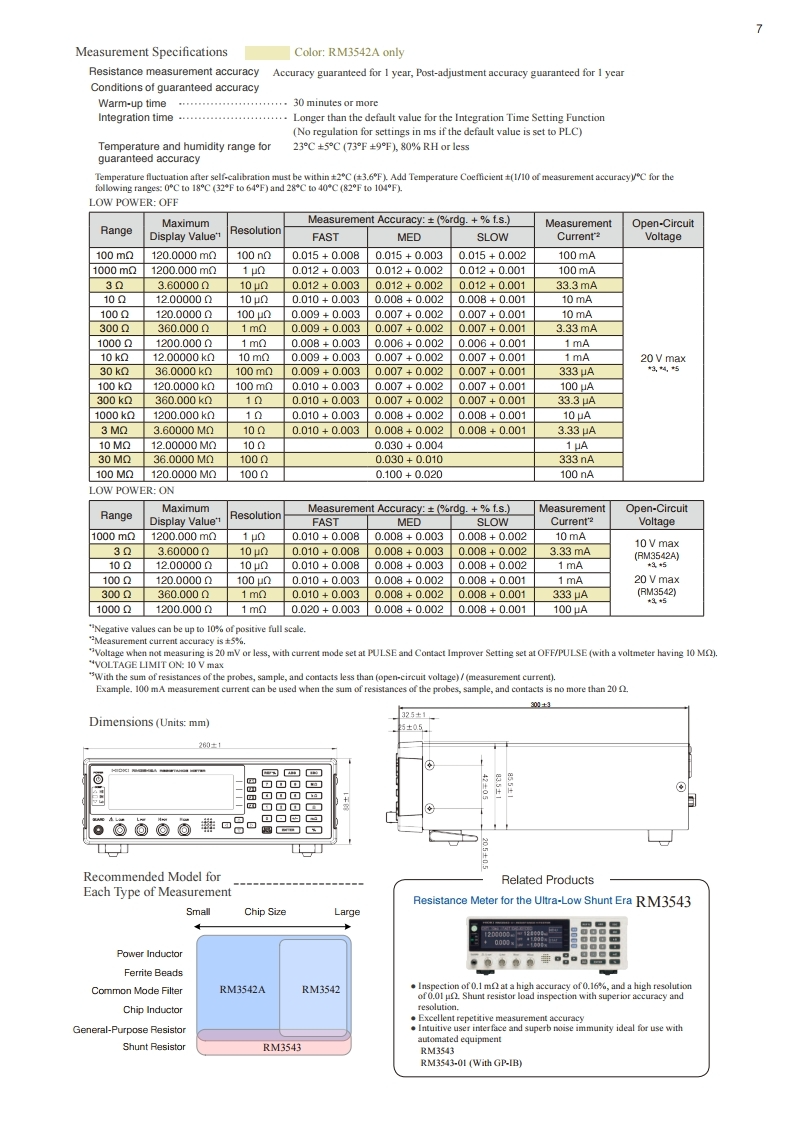

■ 제품 사양 (Specifications)
HIOKI RM3542 제품 데이터시트의 핵심 사양입니다.
- RESISTANCE METER RM3542C 1 kΩ 1 V
- damage by limiting applied voltage 3 kΩ 1 mA 3 V
- 3 Ω 33.3 mA 300 Ω range
- 10 Ω 10 mA Detection voltage
- 10 MΩ 1 µA measurement.
- Measurement speed: fast 0.01
- measurement range, with OVC enabled by default. selects the 100 Ω range with OVC turned off by default.
- RREF2nd: comparator reference value for Measurement 2
- ±0.023 mΩ ± 0.0030 Ω ± 3.0 mΩ in 100 Ω range

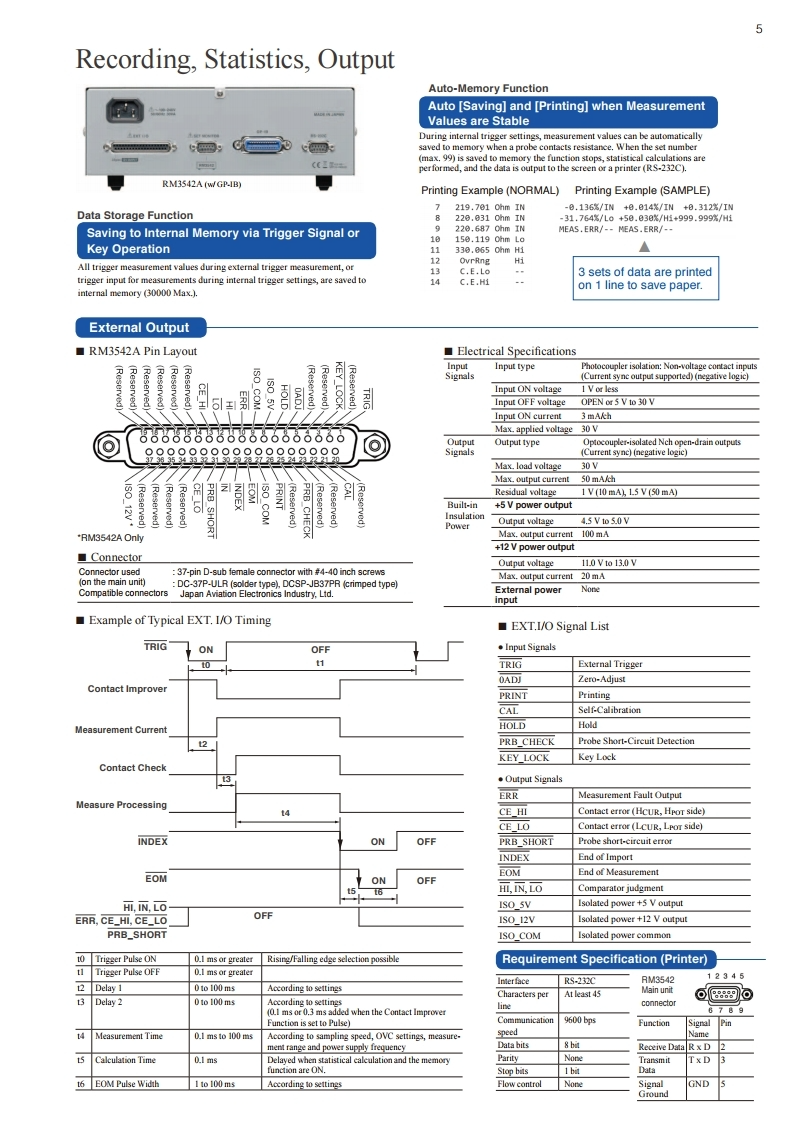

- External Output Measurement Method Measurement Time: Power supply frequency 50 Hz/60 Hz, default settings
- Input Off voltage OPEN or 5 V to 30 V
- Measurement 3 Ω *2 1.6 ms 6.0 ms 41 ms (34 ms)
- Input On current 3 mA/ch 22 mm pitch BNC female terminal
- Max. applied voltage 30 V
- Optocoupler-isolated NPN open-collector outputs Measurement FAST/MED/SLOW 100 Ω 0.9 ms 3.6 ms 21 ms (17 ms)
- Max. output current 50 mA/ch
- Connector Residual voltage 1 V (10 mA), 1.5 V (50 mA) REF% (Relative value determination) mode
- +5 V power output 30 kΩ *2 0.9 ms 3.6 ms 21 ms (17 ms)

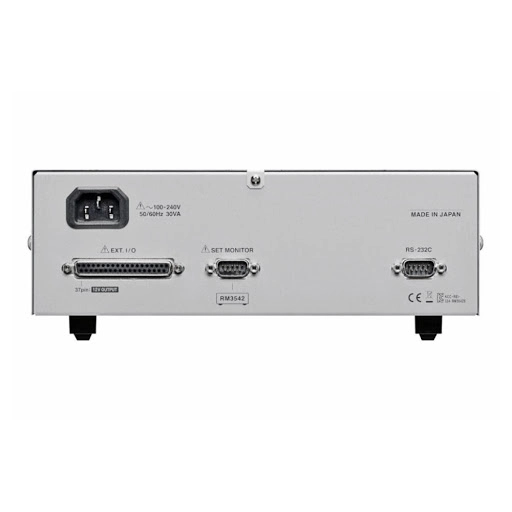

- Connector used 37-pin D-sub female connector with #4-40 inch screws Output voltage 4.5 V to 5.0 V •Reference value: Setting range 100 kΩ 1.3 ms 3.8 ms 21 ms (18 ms)
- 0.00 mΩ to 120.00 MΩ (Low power: off)
- t0 t1 Input Signals 0.0 mΩ to 1200.0 Ω (Low power: on)
- Measurement current PRINT Printing 1000 mΩ 2.3 ms 12 ms 42 ms (35 ms)
- t2 Delay 1 0 to 100 ms According to settings ISO_5 V Isolated power +5 V output
- t4 0.1 ms to 100 ms settings, measurement range and power Lower limit range: 1000 mΩ/10 Ω/100 Ω
- General Specifications Measurement range: 0.0 ms to 100.0 ms Stage: First/second
- Stop bits 1bit Transmit data TxD 3 temperature
- Preset Function Recording/Interface 90-day accuracy (Low power: off)
- *2. Measurement current accuracy is ±5%.

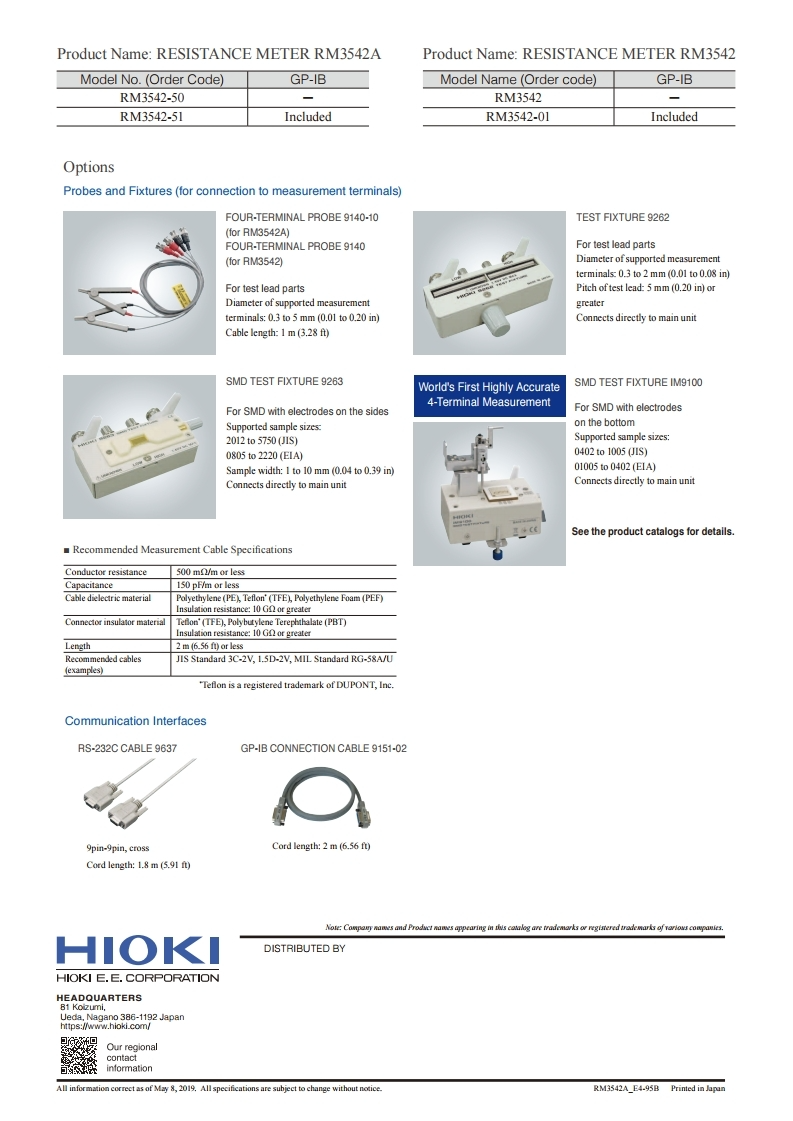

- Conductor resistance 500 mΩ/m or less
- Connector insulator material Teflon* (TFE), Polybutylene Terephthalate (PBT) Insulation resistance: 10 GΩ or greater
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
