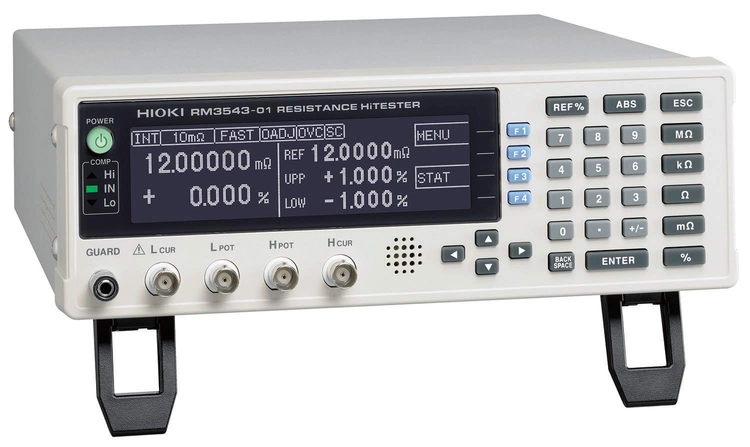

히오키 HIOKI RM3543 저항계
제품번호 (발주 코드)
| RM3543 | |
| RM3543-01 | GP-IB 탑재 |
초저저항, 션트 저항기에 대응하는 저항계
저항계 RM3543은 저션트 저항 등의 직류 저항을 0.1mΩ을 ± 0.16 %의 정확도 및 0.01μΩ의 고분해능※에서 측정할 수 있습니다. (※ 10mΩ 레인지, 측정 속도 SLOW, 애버리지 16회 설정 조건에서)

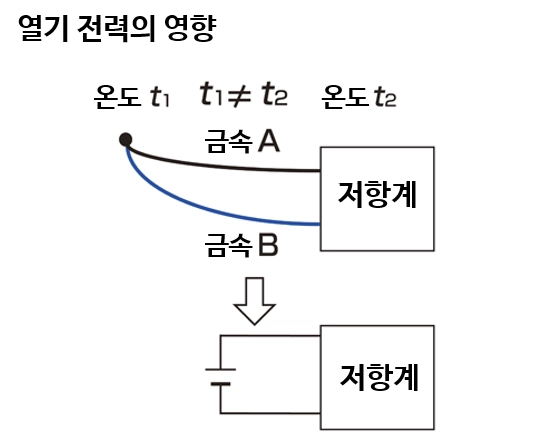

열기 전력의 영향을 경감시키는 오프셋 전압 보정 기능
열기 전력은 이종 금속의 연결 부분에서 발생하는 전위차를 뜻합니다 (그림). 구체적으로, 측정 프로브와 측정 대상이 접촉하는 부분, 측정기와 측정 리드의 연결 부분에서 발생합니다. 열기 전력의 크기는 측정 환경의 온도에 따라 상이하여, 온도차가 클수록 열기 전력은 커집니다. RM3543은 측정 전류를 정/부 양방향으로 흘리고 각각의 검출 전압을 이용하여 열기 전력의 영향을 제거하는 오프셋 전압 보정 기능을 탑재하고 있습니다.

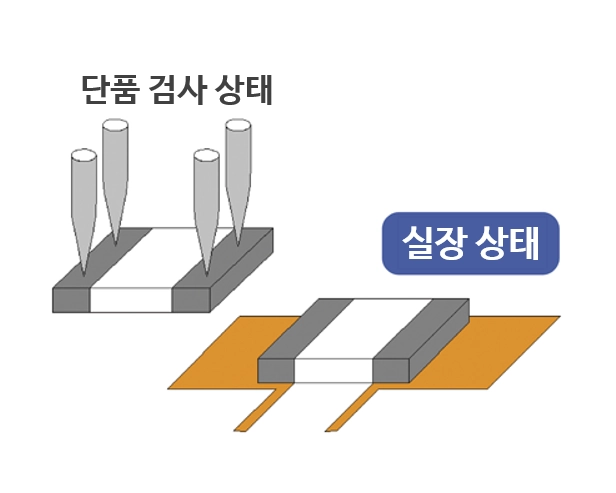

스케일링 기능으로 설치 상태를 보정하여 측정 가능
스케일링 기능을 통해 기판 설치시와 단품 검사시 저항값의 차이(프로빙 위치의 영향 등)를 보정할 수 있습니다. 션트 등 저저항의 전류검출저항 검사에 탁월합니다.

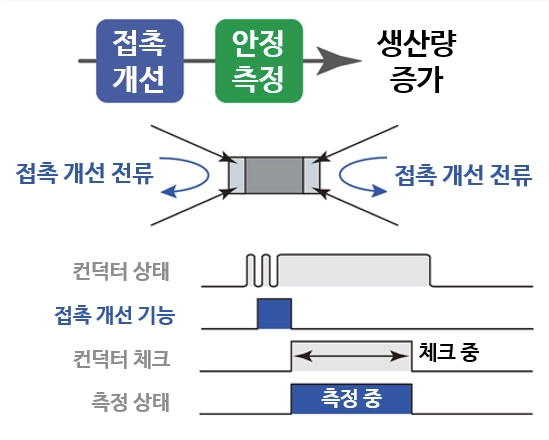

빠르고 확실한 컨택트, 접촉 개선 기능
측정 시료에 컨택트할 때, 프로브와 시료간의 산화 피막이나 때, 먼지 등을 뚫고 접촉을 개선합니다. 접촉 불량 개선을 통한 안정된 측정과 컨택트 에러율의 저감은 생산성 향상으로 이어집니다.
4 단자 측정을 확실하게 유지, 프로브 단락 검출 기능
측정 프로브의 POT-CUR 사이에 금속 이물질이 생기면 확실한 4 단자 연결을 유지할 수 없게 됩니다. 비측정시에 POT-CUR 사이의 저항값을 측정하여 프로브의 합선 이상을 체크합니다.
📄 기술자료 다운로드
■ 관련 상품
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
RM3543 정보 정리
제품 개요
HIOKI RM3543은(는) 저항계 항목으로 분류된 제품입니다. 상품 등록명은 “히오키 HIOKI RM3543 저항계”입니다. 상품 원문에는 스케일링 기능으로 설치 상태를 보정하여 측정 가능 내용이 기재되어 있습니다. 등록 카테고리는 저항계입니다.
확인된 특징
상품 원문에 기재된 특징입니다.
- 열기 전력의 영향을 경감시키는 오프셋 전압 보정 기능
- 빠르고 확실한 컨택트, 접촉 개선 기능
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 저항계 RM3543은 저션트 저항 등의 직류 저항을 0.1mΩ을 ± 0.16 %의 정확도 및 0.01μΩ의 고분해능※에서 측정할 수 있습니다. (※ 10mΩ 레인지, 측정 속도 SLOW, 애버리지 16회 설정 조건에서)
- HIOKI RM3543-01 저항계
- 히오키 HIOKI RM3542A | 저항계 ()
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 4 단자 측정을 확실하게 유지, 프로브 단락 검출 기능
- 측정 프로브의 POT-CUR 사이에 금속 이물질이 생기면 확실한 4 단자 연결을 유지할 수 없게 됩니다. 비측정시에 POT-CUR 사이의 저항값을 측정하여 프로브의 합선 이상을 체크합니다.
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI RM3543 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI RM3543 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
