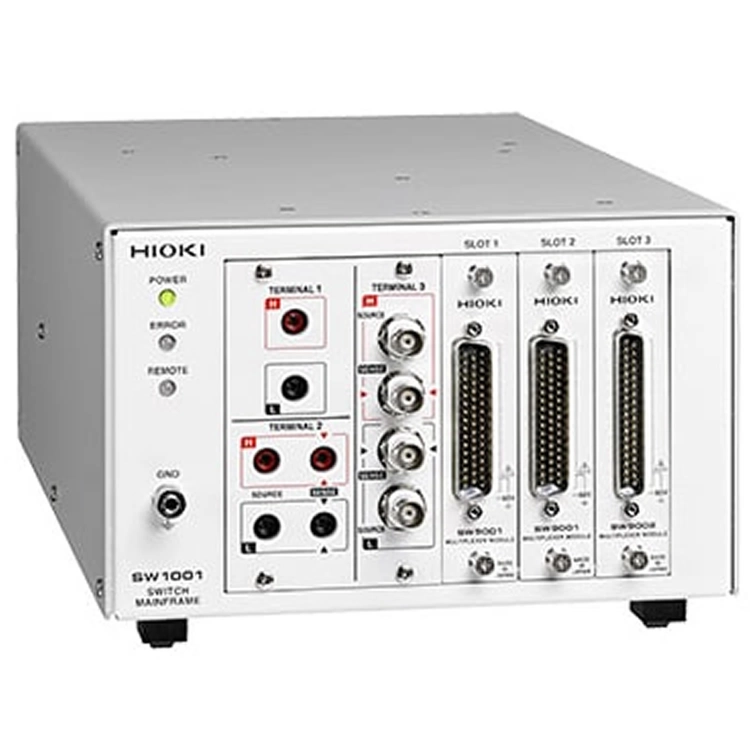

HIOKI 히오키 SW1001 스위치 메인 프레임
가격문의(상세정보 참조)

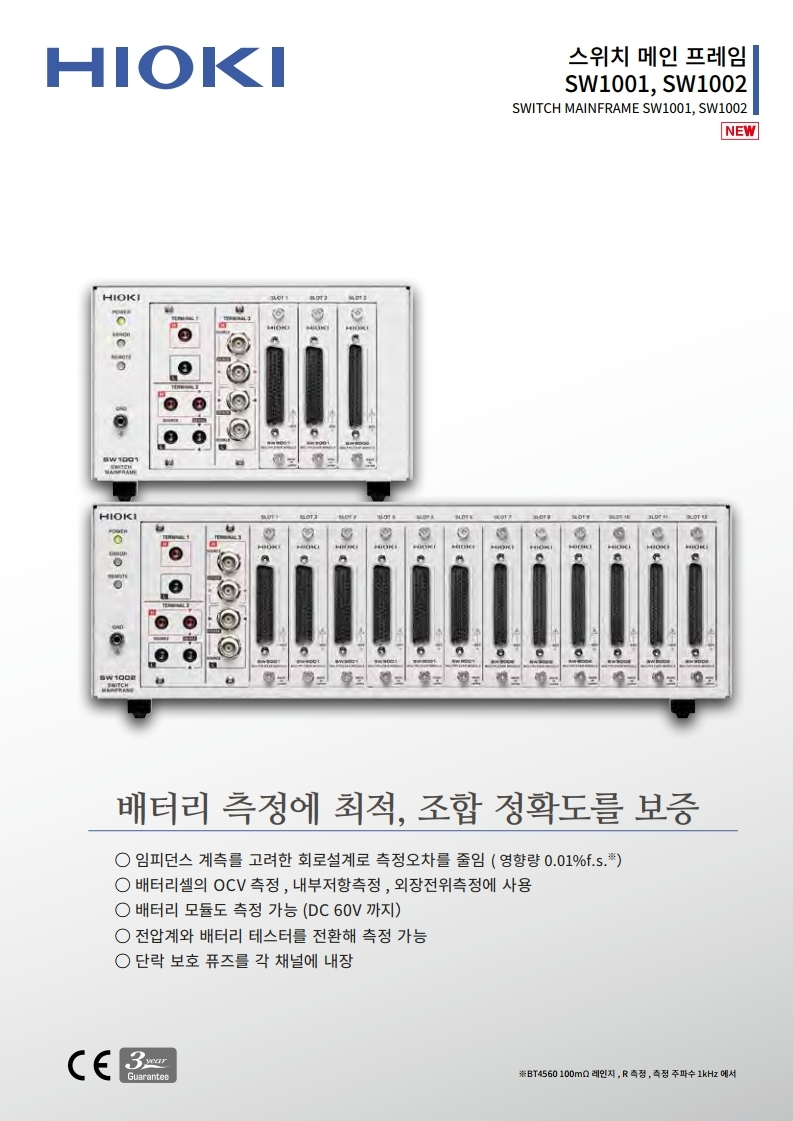

HIOKI 히오키 SW1001 스위치 메인 프레임

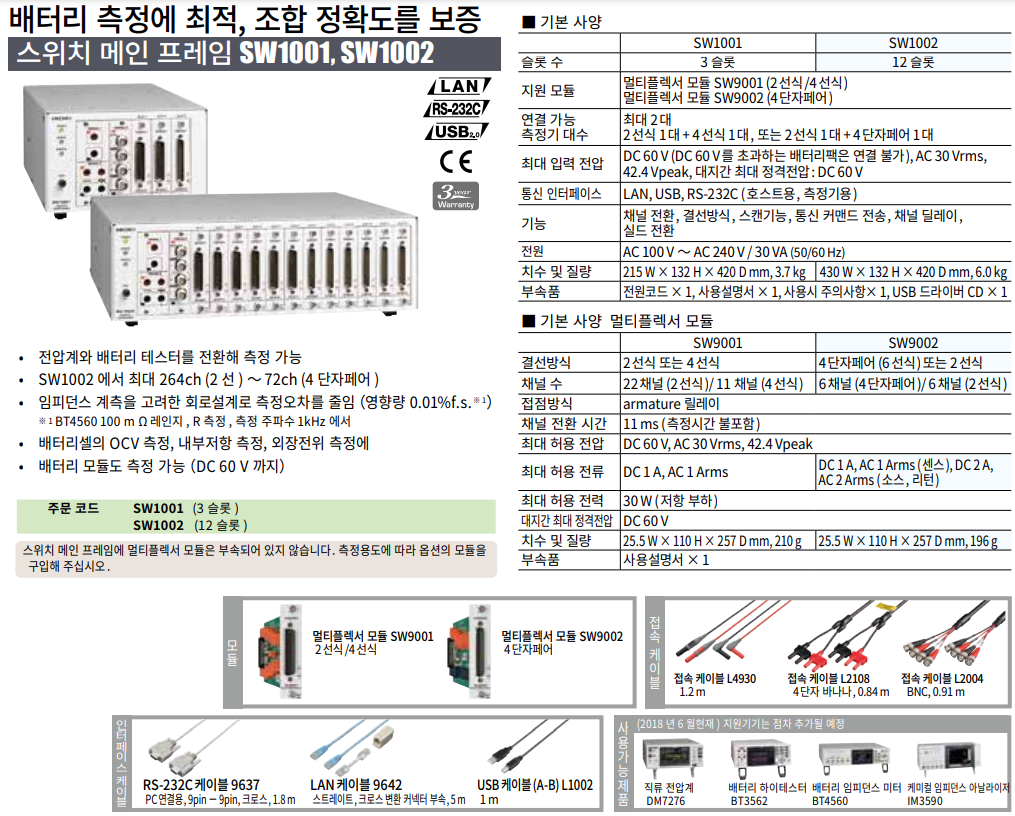

측정기와 결합해 다채널 측정, 최대 66ch
● 전압계와 배터리 테스터를 전환해 측정 가능
● 최대 66ch (2선)〜18ch (4단자페어)
● 임피던스 계측을 고려한 회로설계로 측정오차를 줄임（영향량 0.01%f.s.※1）
※1 BT4560 100mΩ 레인지, R측정, 측정 주파수 1kHz에서
● 배터리셀의 OCV측정, 내부저항측정, 외장전위측정에 사용
● 배터리 모듈도 측정 가능（DC 60V까지）
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 SW1001 스위치 메인 프레임
HIOKI SW1001 LIB 자동 검사 시스템
LCR미터, 저항계, 배터리테스터
HIOKI SW1001 LIB 자동 검사 시스템
배터리의 불량요인을 발견, 해석, 열화 해석을 효율화

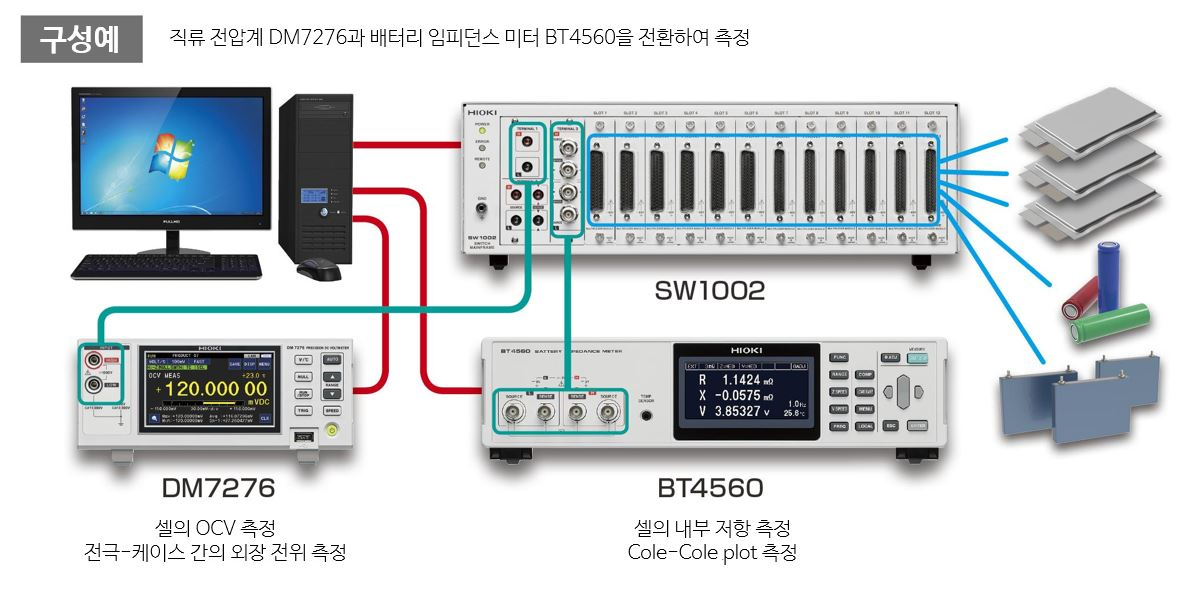

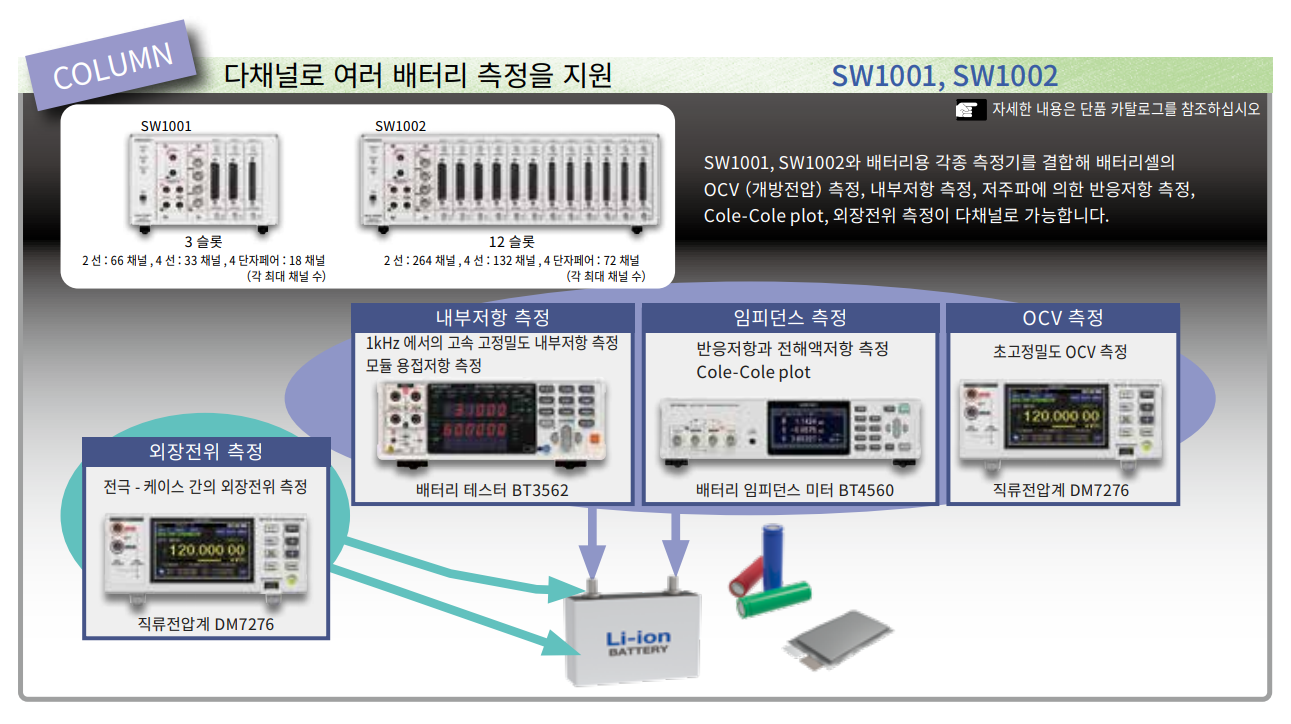

BT4560+SW1001 측정 예

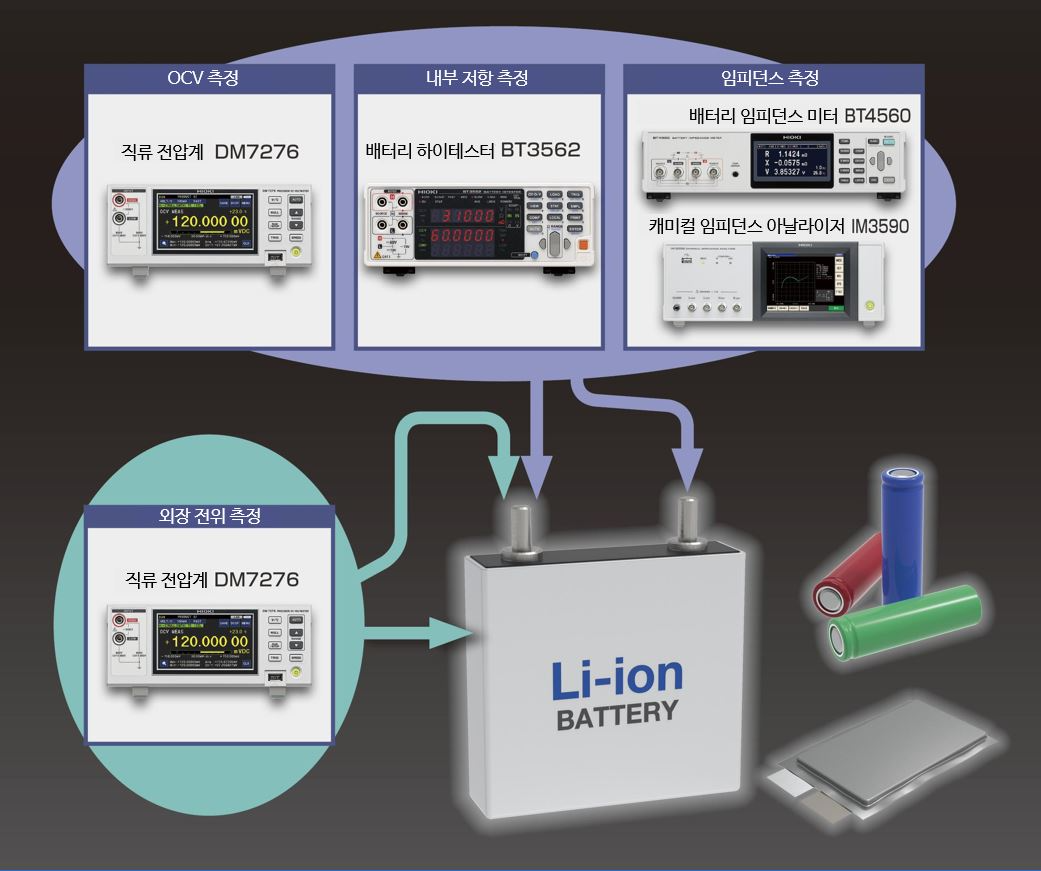

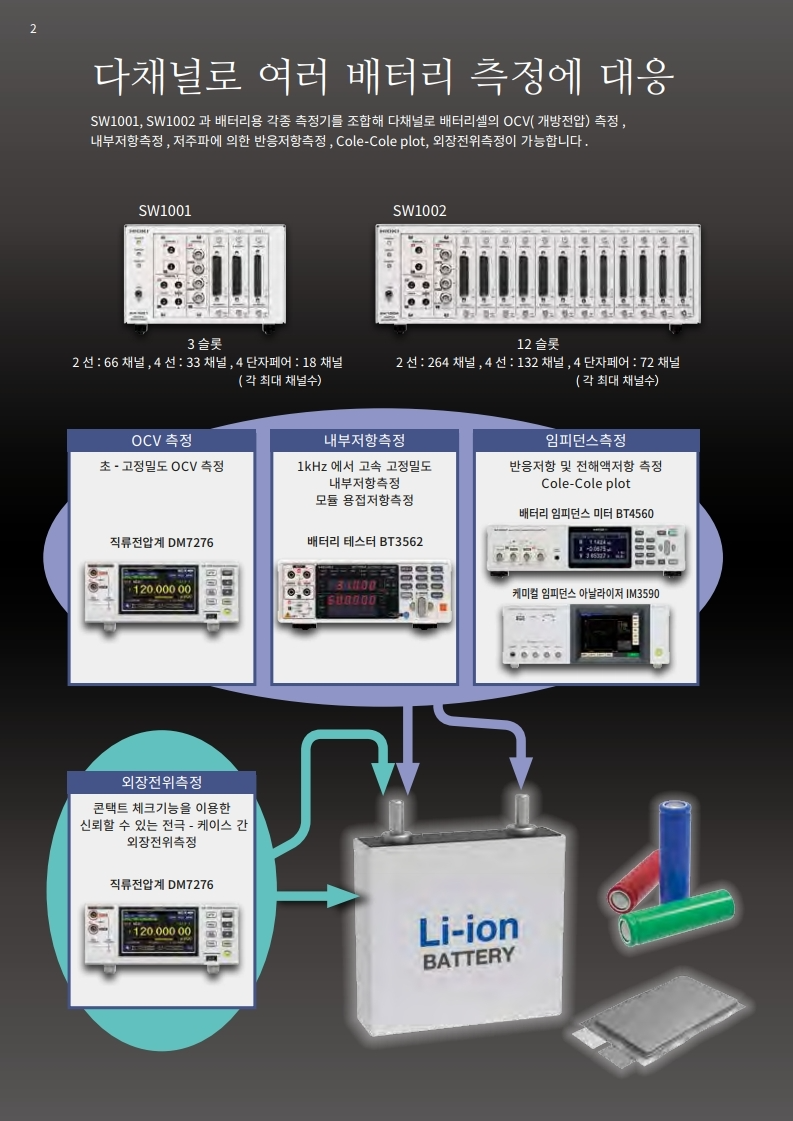

배터리의 다양한 측정을 다채널로. 조합 정확도를 보증
SW1001과 배터리용 각종 측정기와의 조합에 따라 배터리 셀의 OCV(개방 전압) 측정, 내부 저항 측정, 저주파에 따른 반응 저항 측정, Cole-Cole plot, 외장 전위 측정이 다채널로 가능하게 됩니다.

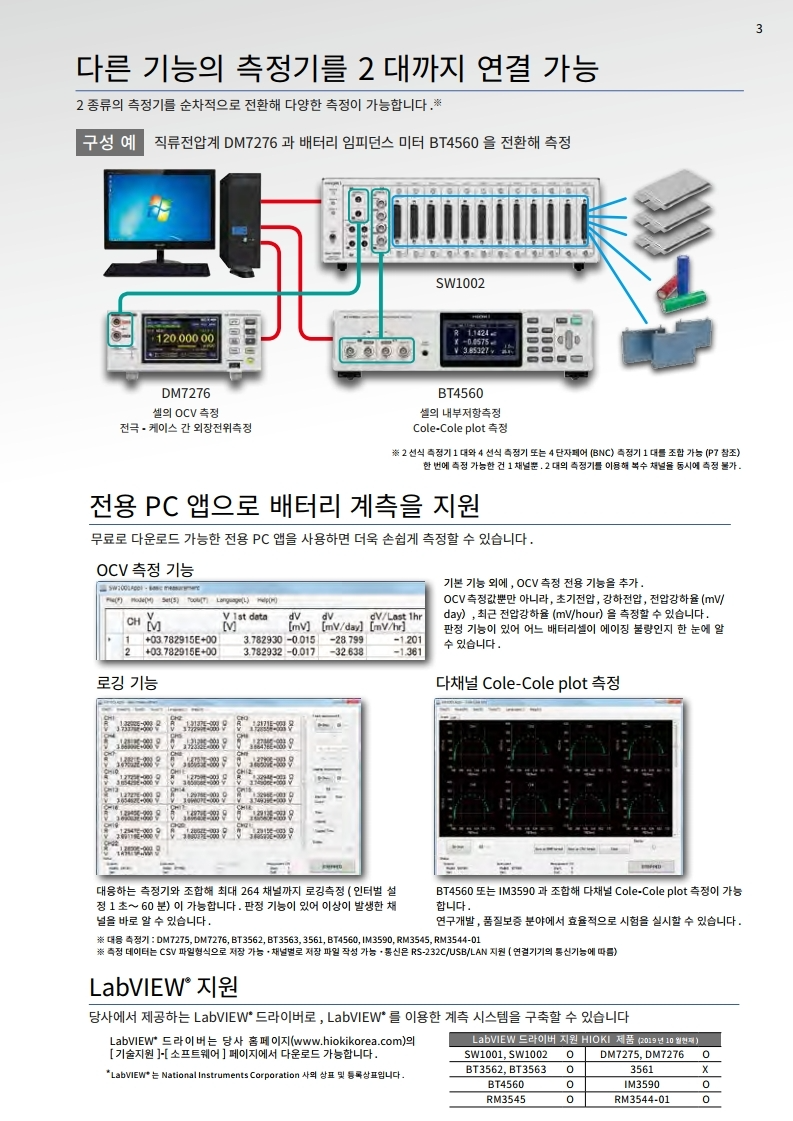

다른 기능의 측정기를 2대까지 연결 가능
2종류의 측정기를 순차 전환하여 여러 측정이 가능합니다.

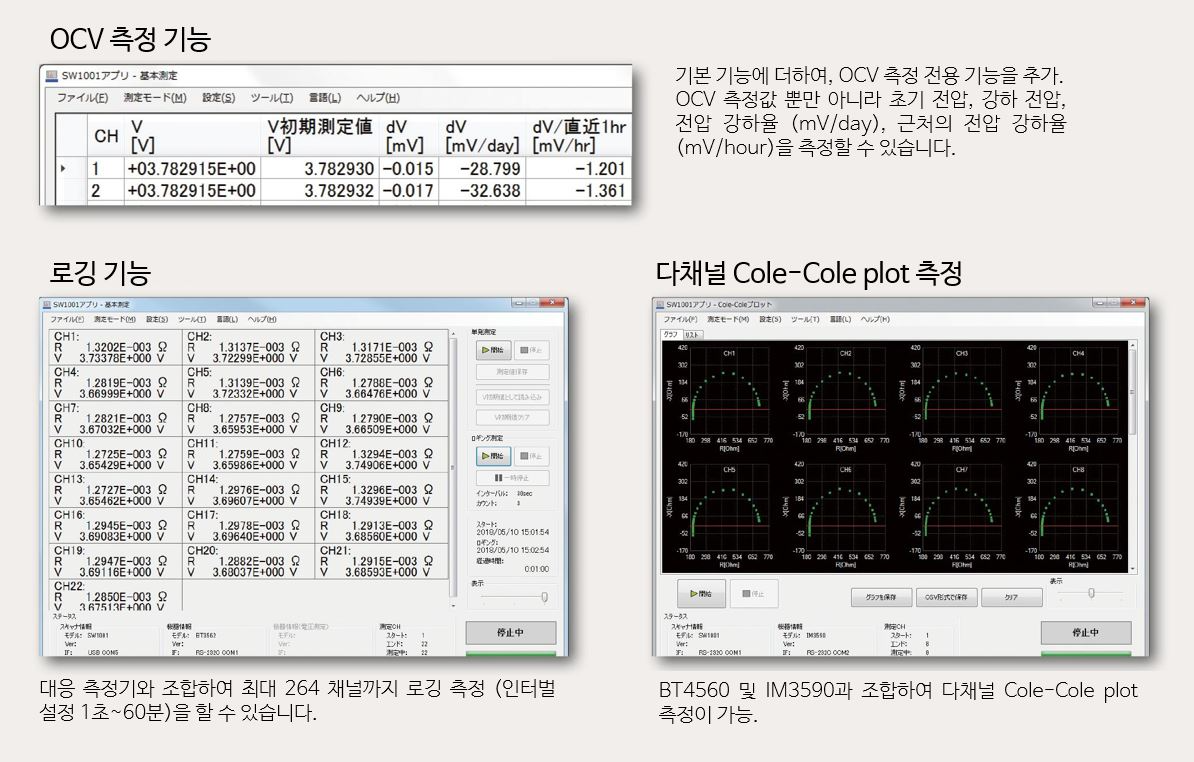

전용 PC 소프트로 배터리 계측을 쾌적하게 서포트
무료 다운로드 가능한 전용 PC 소프트를 사용하면 각종 측정을 보다 쾌적하게 실시할 수 있습니다.

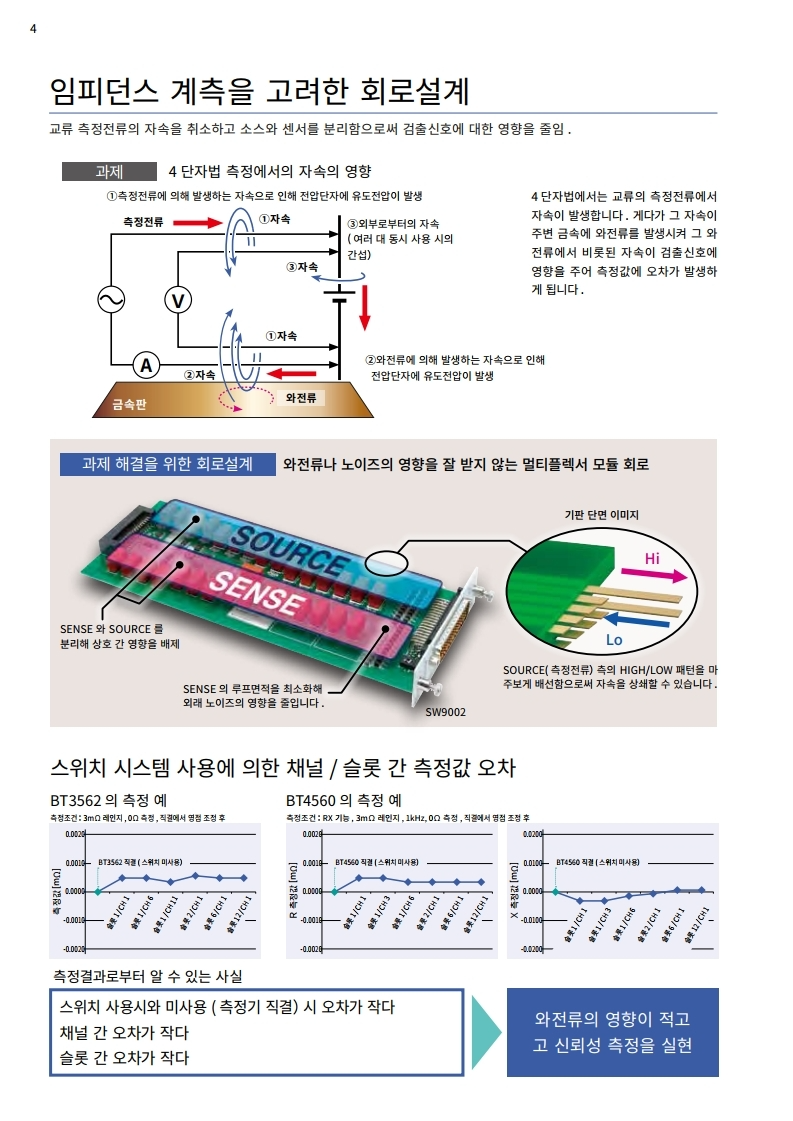

임피던스 계측을 배려한 회로 설계

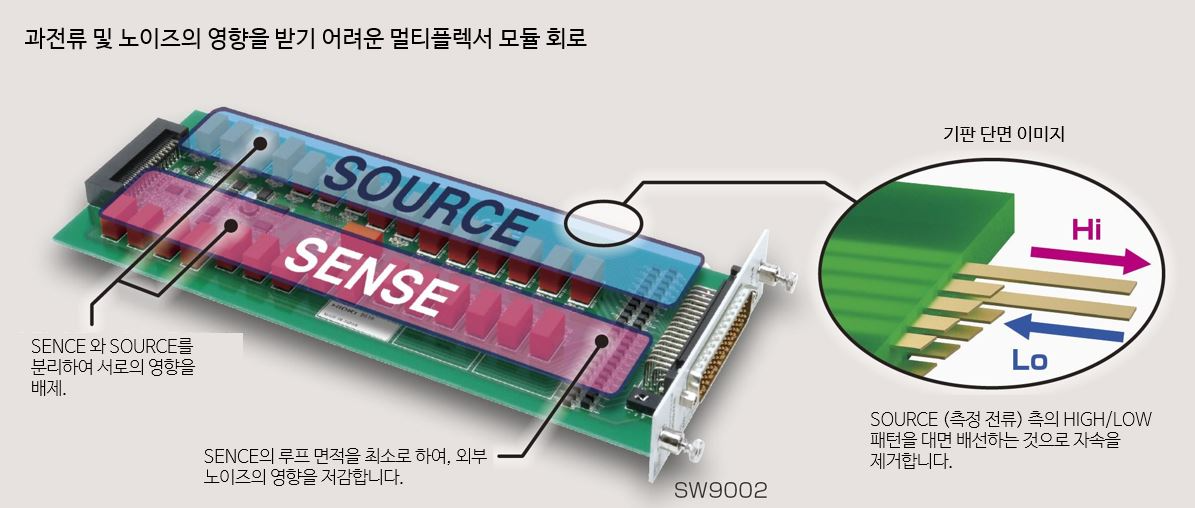

교류 측정 전류의 자속을 취소하고 소스와 센스를 분리하는 것으로 검출 신호로의 영향을 경감.
과전류의 영향이 적고 신뢰성이 높은 측정을 실현합니다.

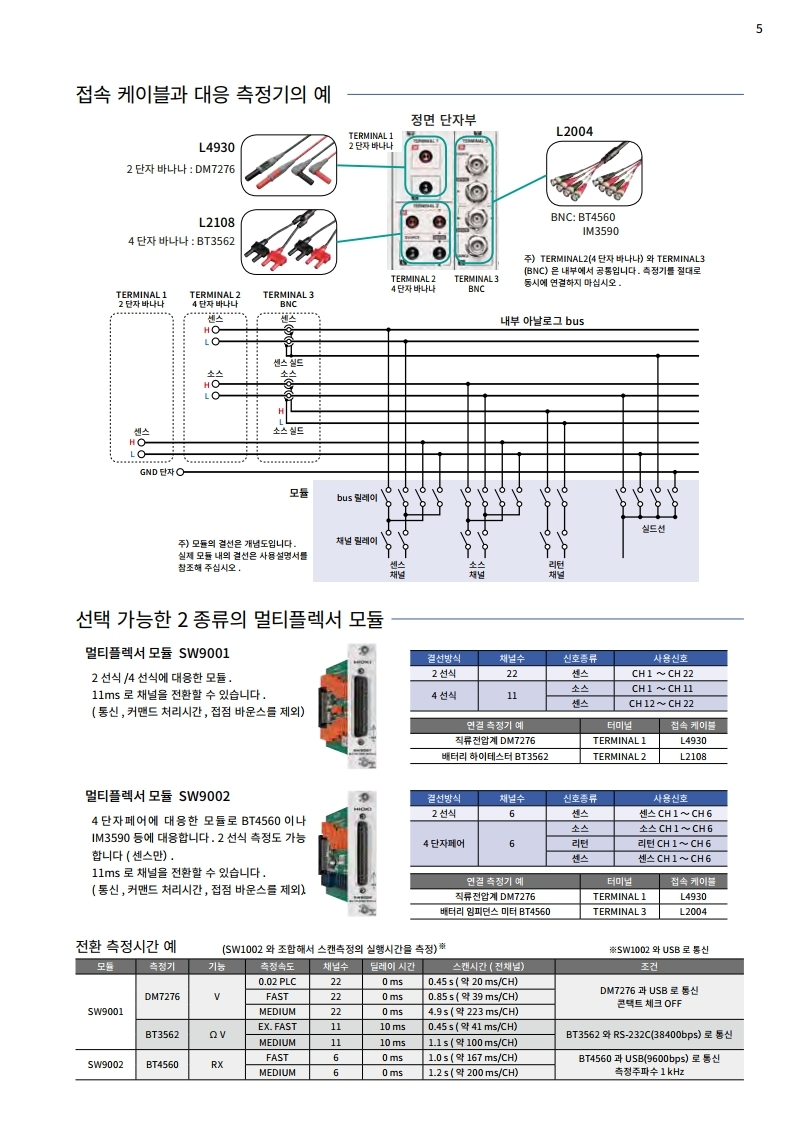

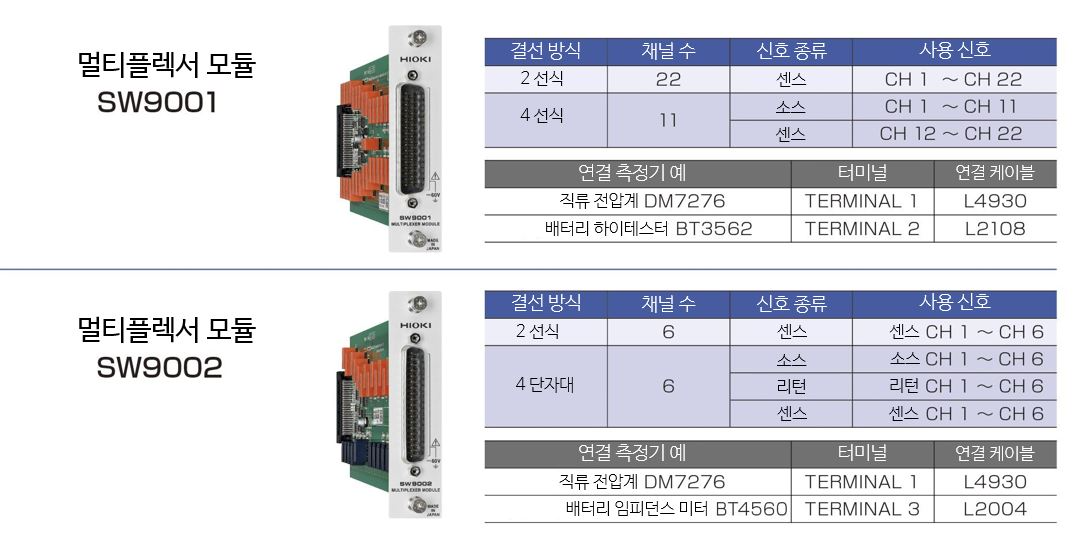

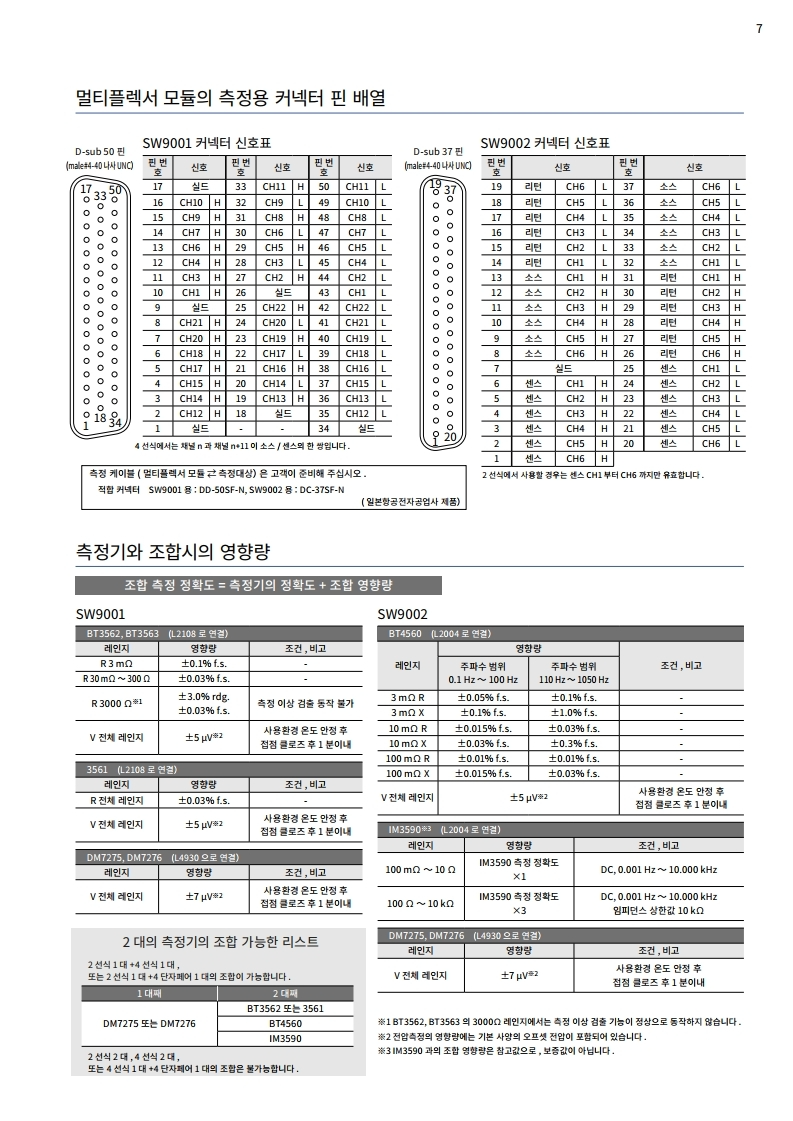

선택 가능한 2종류의 멀티플렉서 모듈
멀티플렉서 모듈 SW9001
2선식/4선식에 대응한 모듈. 채널 전환을 11ms로 실시할 수 있습니다.（통신, 커맨드 처리 시간, 접점 바운스를 제외）
멀티플렉서 모듈 SW9002
4단자대에 대응한 모듈로 BT4560및 IM3590 등에 대응합니다. 2선식 측정도 가능합니다.(센스만) 채널 전환을 11ms로 실시할 수 있습니다. (통신, 커맨드 처리 시간, 접점 바운스 제외)

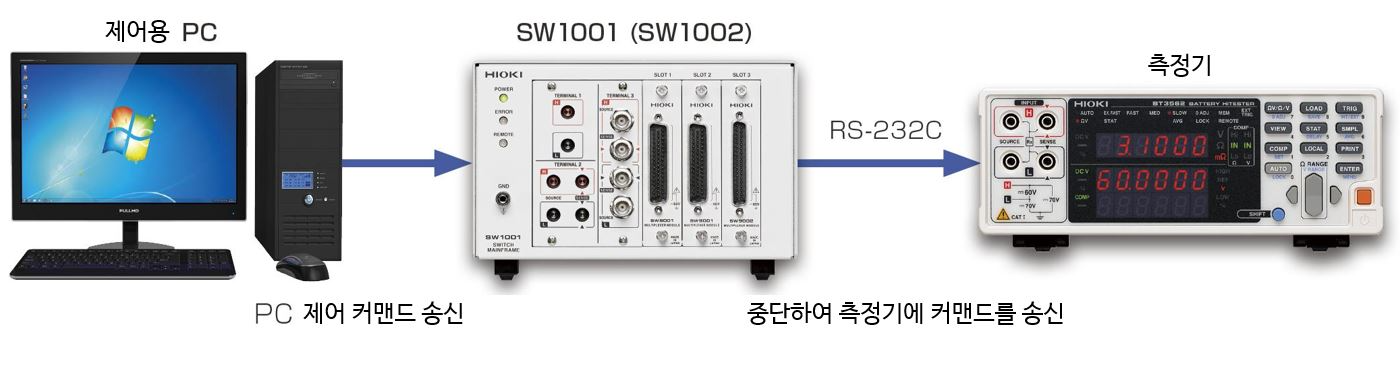

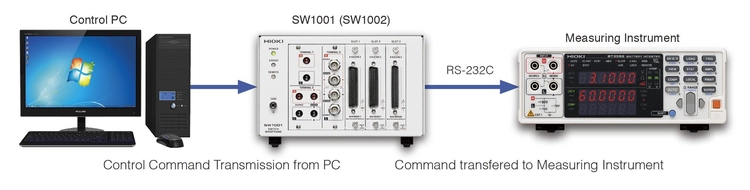

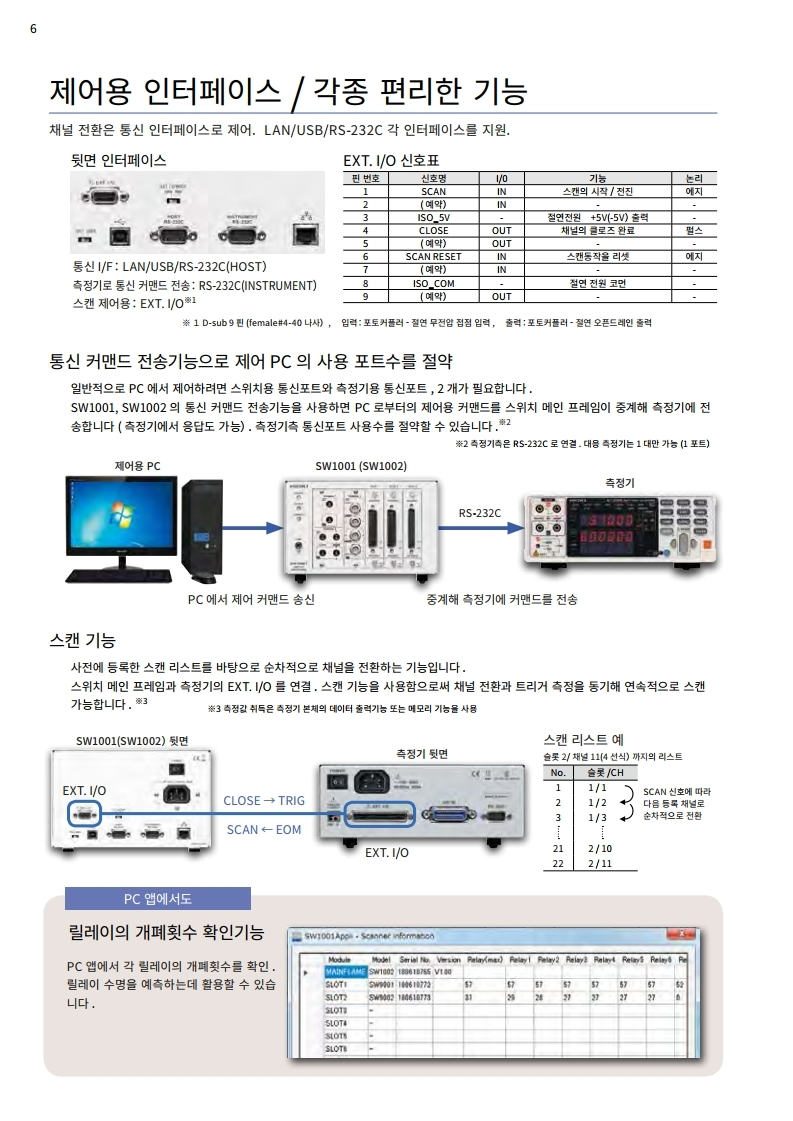

통신 커맨드 송신 기능으로 제어 PC의 사용 포트 수를 절약
일반적으로 PC에서의 제어는 스위치용의 통신 포트와 측정기용의 통신 포트 2가지가 필요합니다.
SW1001의 통신 커맨드 전송 기능을 사용하면 PC에서의 제어용 커맨드를 스위치 메인 프레임이 중단하여 측정기로 전송 (측정기에서의 응답도 가능). 측정기 측의 통신 포트 사용 수를 절약할 수 있습니다.

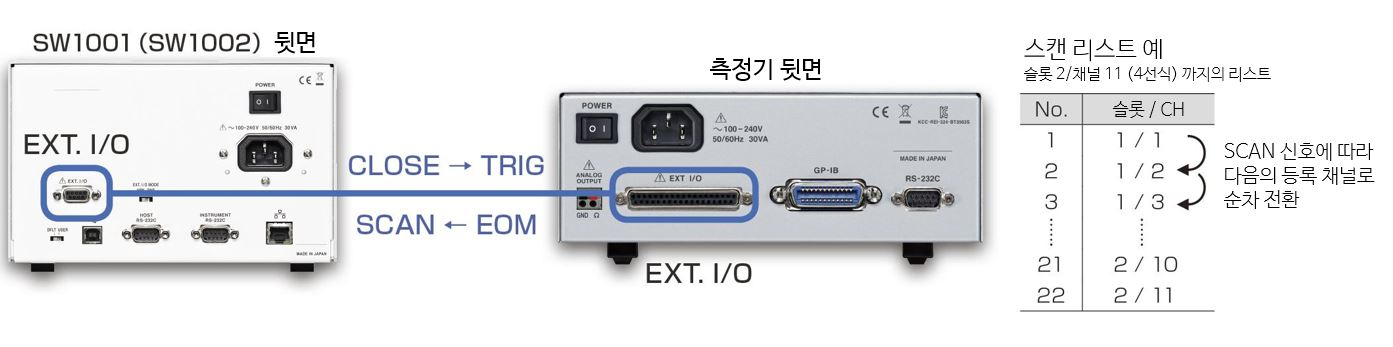

스캔 기능
사전에 등록한 스캔 리스트에 근거하여 순차적으로 채널을 전환하는 기능입니다.
스위치 메인 프레임과 측정기의 EXT. I/O를 연결. 스캔 기능을 사용하는 것으로 채널 전환과 트리거 측정을 동기하여 연속적으로 스캔할 수 있습니다.
SW1001 정보 정리
한눈에 보기
HIOKI SW1001은(는) 배터리 테스터 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 SW1001 스위치 메인 프레임”입니다. 상품 원문에는 HIOKI SW1001 LIB 자동 검사 시스템 내용이 기재되어 있습니다. 등록 카테고리는 배터리 테스터입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- BT4560+SW1001 측정 예
- SW1001과 배터리용 각종 측정기와의 조합에 따라 배터리 셀의 OCV(개방 전압) 측정, 내부 저항 측정, 저주파에 따른 반응 저항 측정, Cole-Cole plot, 외장 전위 측정이 다채널로 가능하게 됩니다.
확인된 특징
상품 원문에 기재된 특징입니다.
- 선택 가능한 2종류의 멀티플렉서 모듈
- 사전에 등록한 스캔 리스트에 근거하여 순차적으로 채널을 전환하는 기능입니다.
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 2선식/4선식에 대응한 모듈. 채널 전환을 11ms로 실시할 수 있습니다.（통신, 커맨드 처리 시간, 접점 바운스를 제외）
- 4단자대에 대응한 모듈로 BT4560및 IM3590 등에 대응합니다. 2선식 측정도 가능합니다.(센스만) 채널 전환을 11ms로 실시할 수 있습니다. (통신, 커맨드 처리 시간, 접점 바운스 제외)
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 배터리의 다양한 측정을 다채널로. 조합 정확도를 보증
- 다른 기능의 측정기를 2대까지 연결 가능
- 2종류의 측정기를 순차 전환하여 여러 측정이 가능합니다.
- 무료 다운로드 가능한 전용 PC 소프트를 사용하면 각종 측정을 보다 쾌적하게 실시할 수 있습니다.
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI SW1001 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI SW1001은(는) 어떤 작업에 사용하나요?
원문에는 교류 측정 전류의 자속을 취소하고 소스와 센스를 분리하는 것으로 검출 신호로의 영향을 경감. 내용이 기재되어 있습니다.
HIOKI SW1001 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
