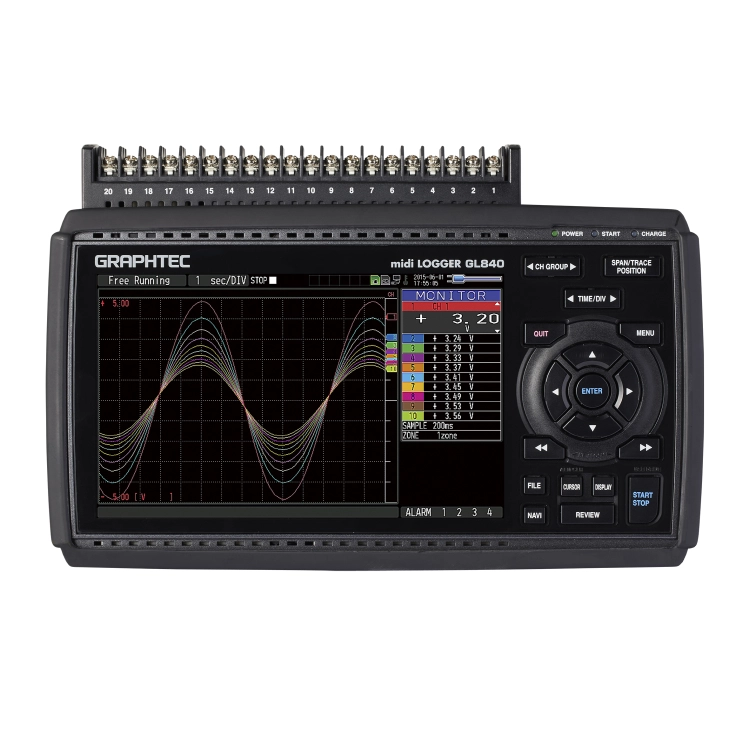

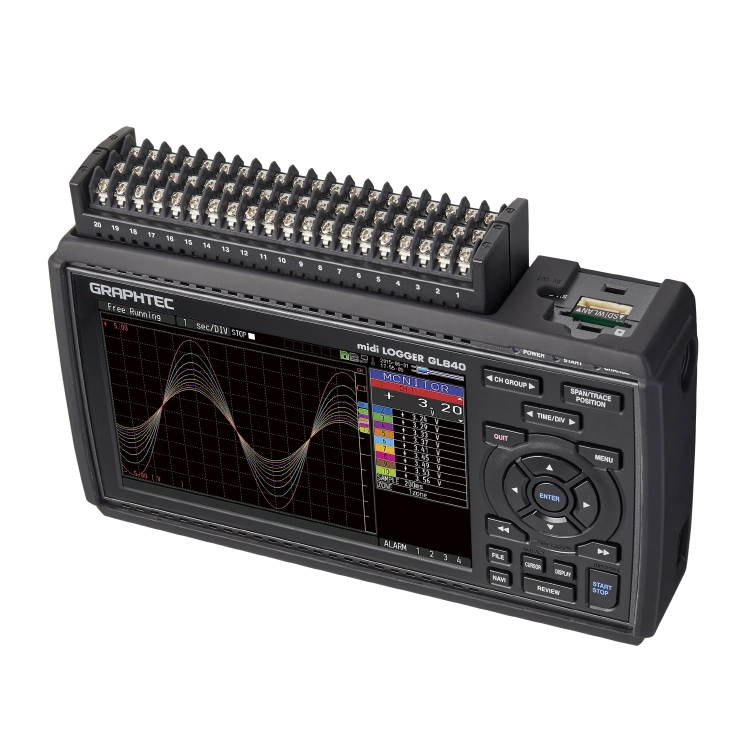

그라프텍 GRAPHTEC GL840 데이터로거 (Max.200ch)

Name: 그라프텍 GRAPHTEC GL840 데이터로거 (Max.200ch)
Brand: GRAPHTEC
Price: 111111 KRW
Availability: InStock
Rating: 4.0000 (1 reviews)

가격문의(상세정보 참조)

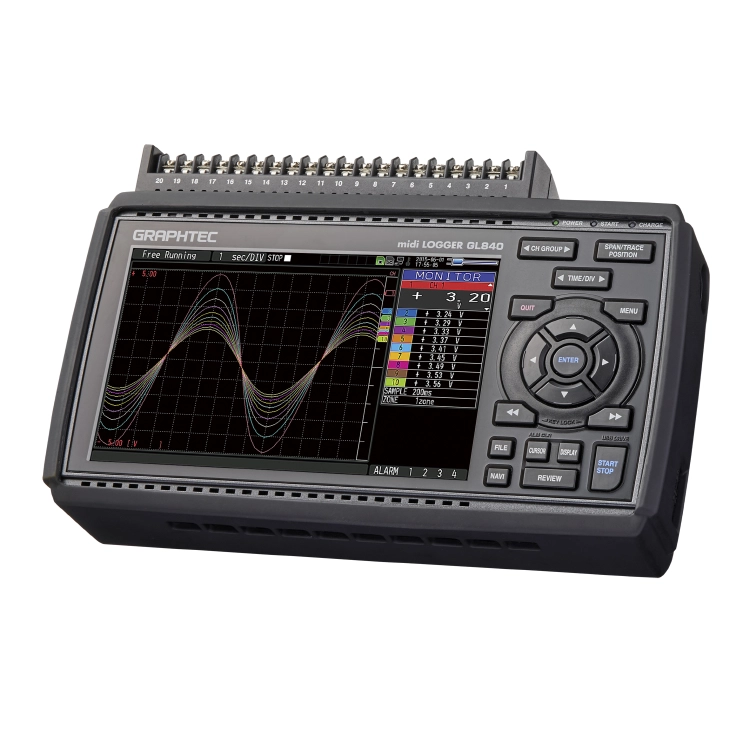

GRAPHTEC GL840-M 데이터로거 (Max.200ch)
GRAPHTEC GL840-M Data Logger(Max.200ch)

그라프텍 GRAPHTEC GL840 데이터로거

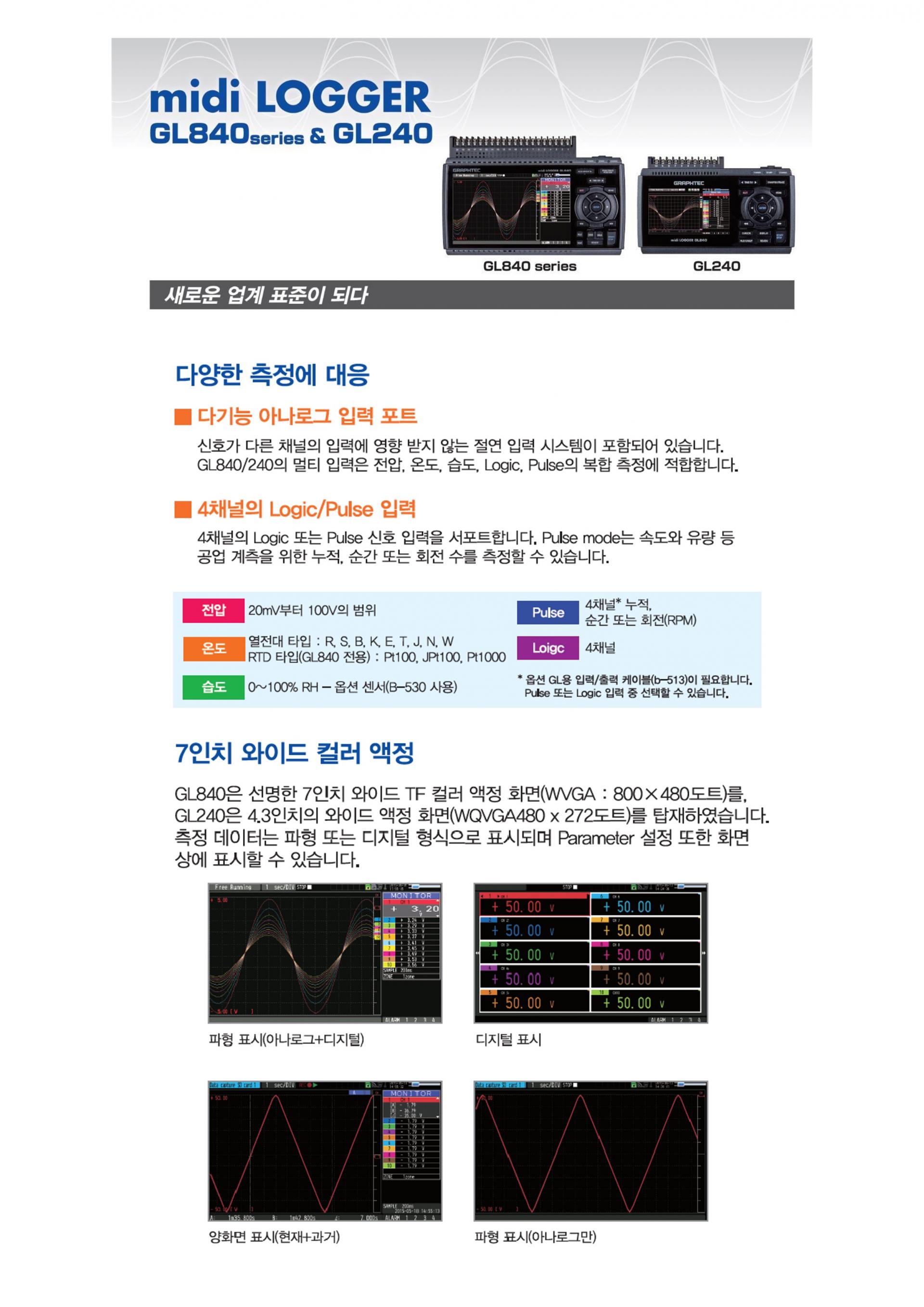

다양한 애플리케이션을 위한 유연한 입력 시스템

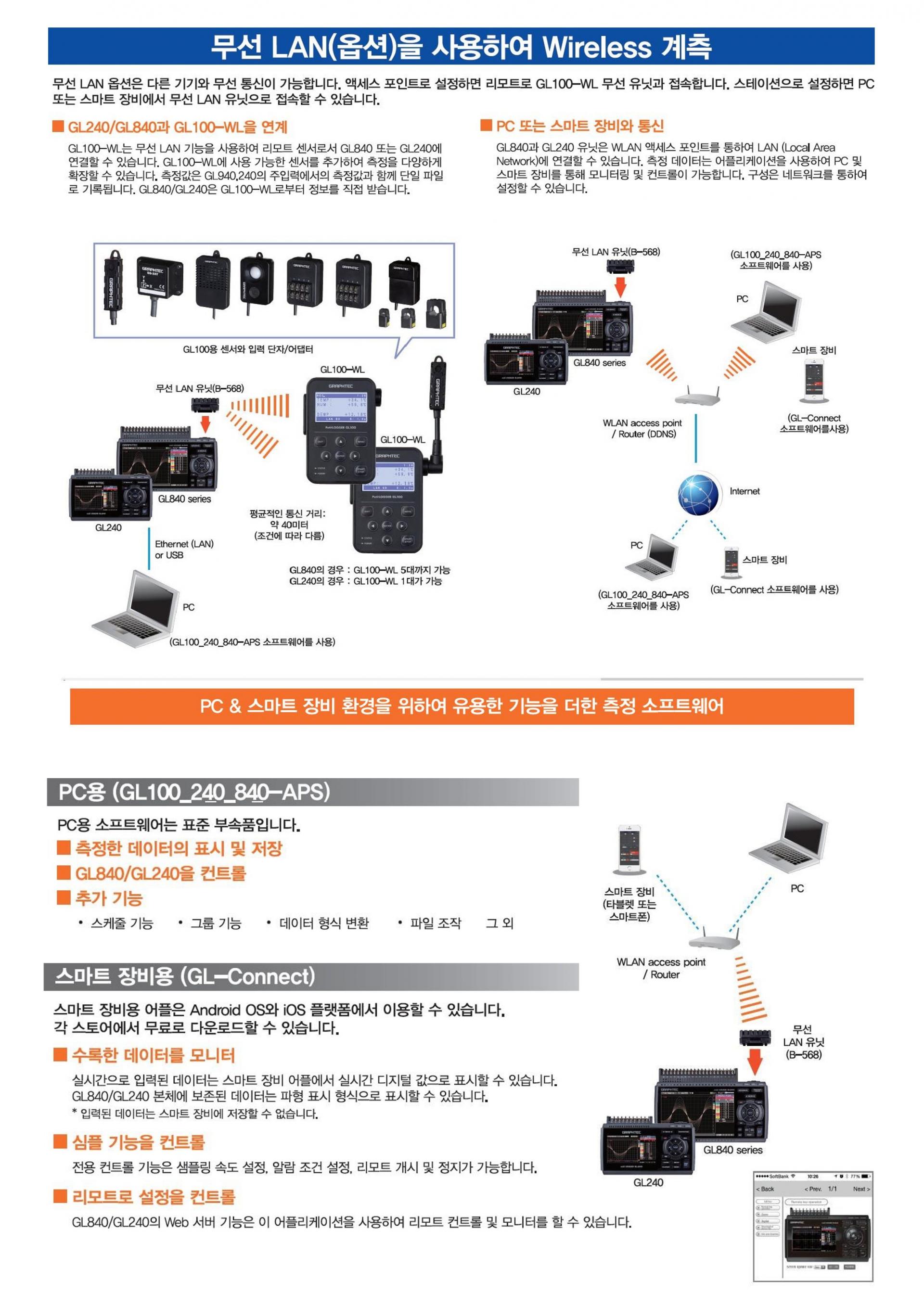

원격 모니터링을 위한 무선 LAN 기능 및 원격 데이터 로깅 시스템
SD 메모리 카드를 사용하여 메모리 용량 확장

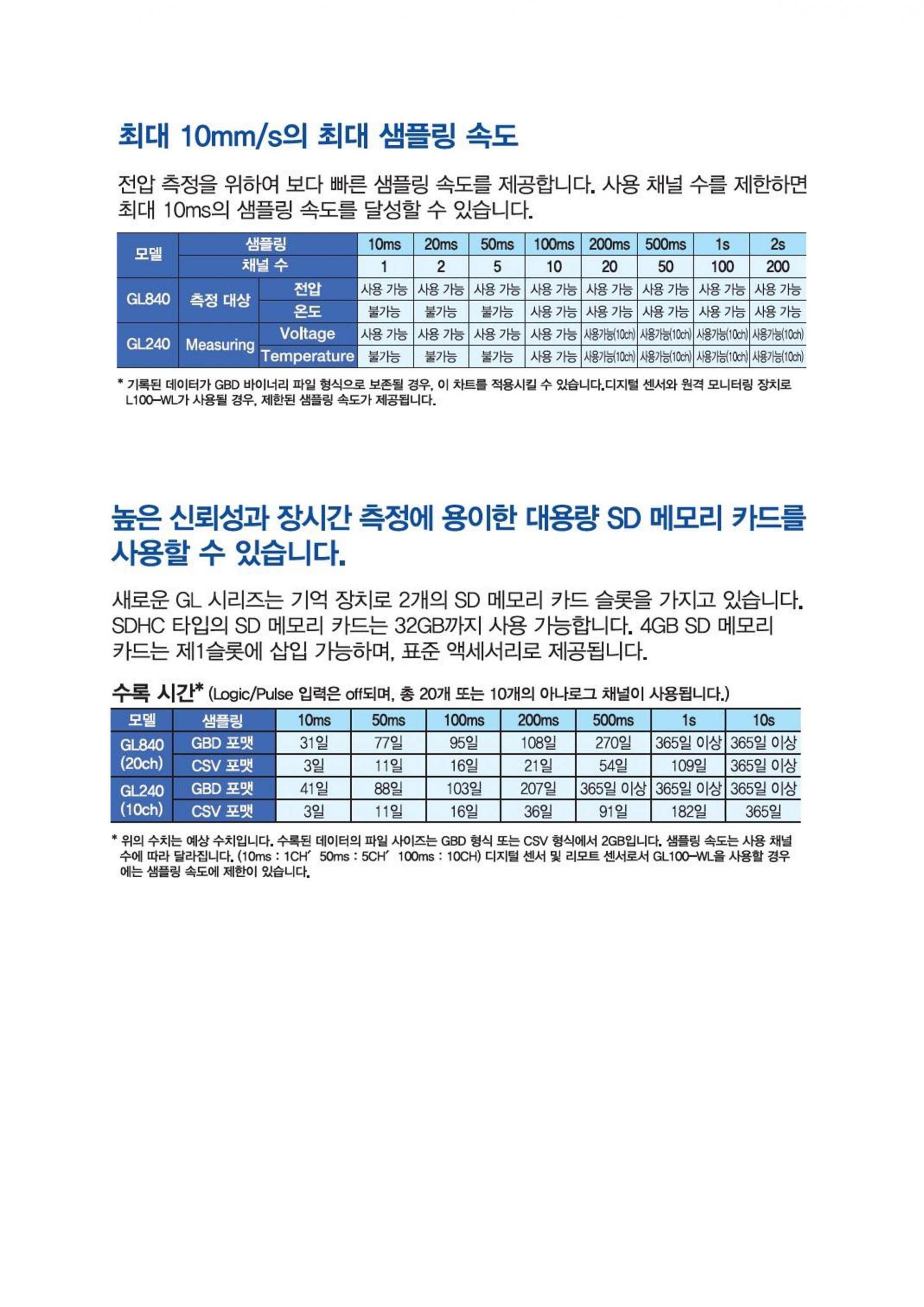

최대 샘플링 간격 10ms

구매평

Q&A

배송

택배 · 기본 무료

50,000원 이상 구매 시 무료배송

구매평

Q&A

Model number	Description
B-564	GL840 채널확장용 input terminal (Multi-input type) >> 20 Channel Terminal >> Extension Terminal Base Unit >> Connection Plate >> Screws
B-565	GL840 채널확장용 input terminal (Withstand voltage type) >> 20 Channel Terminal >> Extension Terminal Base Unit >> Connection Plate >> Screws

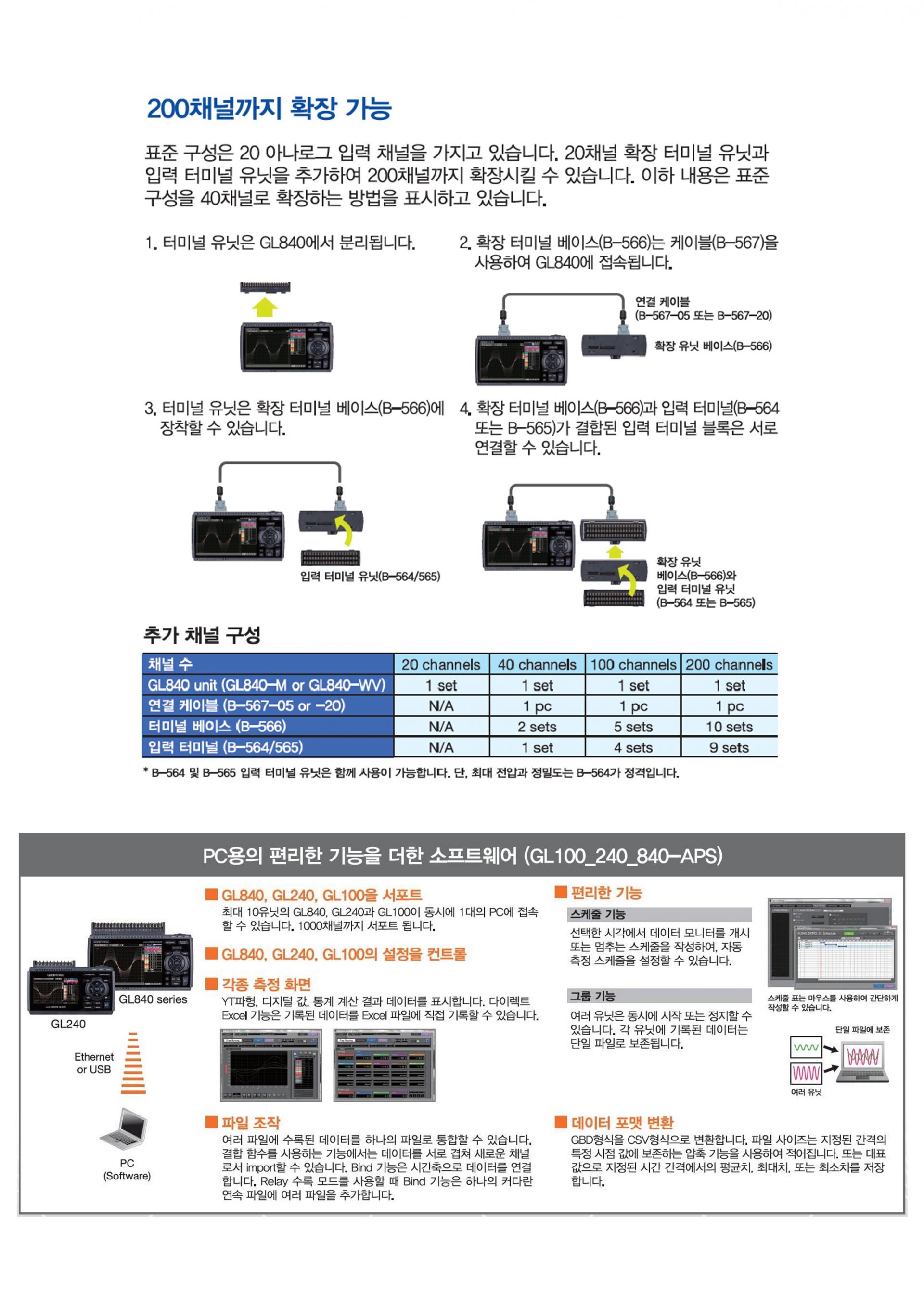

B-566	GL840 채널확장용 베이스 단자 >> Extension Terminal Base Unit
B-567-05	GL840 Extension cable (50cm) >> 본체-Terminal 간 또는, Terminal-Terminal 을 연결하여 확장 가능 >> 최대 길이 20m
B-567-20	GL840 Extension cable (2m) >> 본체-Terminal 간 또는, Terminal-Terminal 을 연결하여 확장 가능 >> 최대 길이 20m
B-568	GL Wireless LAN unit >> 무선 LAN 유닛을 사용하여 무선 접속 실현 >> PC나 스마트 장비의 iOS/Android를 이용하여 무선 커뮤니케이션 >> 장착위치 : SD CARD2 슬롯에 장착 ※ 무선 LAN 장치를 장착하면 SD CARD2 슬롯에 SD 메모리 카드를 장착 할 수 없습니다. >> PC 없이 GL100-WL 모니터링 ※ GL100-WL 접속 대수 : GL840에 장착 시 5대, GL240에 장착 시 1대 >> 통신거리 : 약 40m (장애물이나 주변 환경에 따라 달라집니다.) >> 무선 LAN 규격 : 표준 : IEEE802.11b / g / n

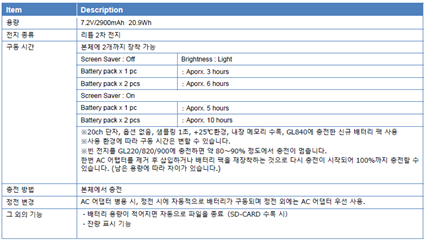

B-569	배터리팩 >> GL240에 1개, GL840에 2개 까지 장착 가능 >> Capacity: 7.2 Volts/ 2900 mAh / 20.9Wh >> Battery Type: Lithium Secondary Battery >> Running Time: 3 Hours to 10 Hours >> Charging Method: Mount in the Main Unit >> Operation Environment: 15°C to 40°C
B-571	Connection Cable for GL820-B566 >> GL820 제품과 채널확장용 B-566 베이스단자 연결 케이블
B-514	DC 드라이브 케이블 >> 2 Meter Cable
B-513	로직/알람 케이블 >> (4) Logic/Pulse Inputs >> (4) Alarm Outputs >> Cable Length: 2 Meters
B-530	습도센서 >> Measurement Range: 0 to 100% RH and -25°C to 80°C >> 3% RH Accuracy >> 15 Seconds Response Time to 90% >> 0 to 1 Volt DC Output >> Includes 3 Meter Cable Length

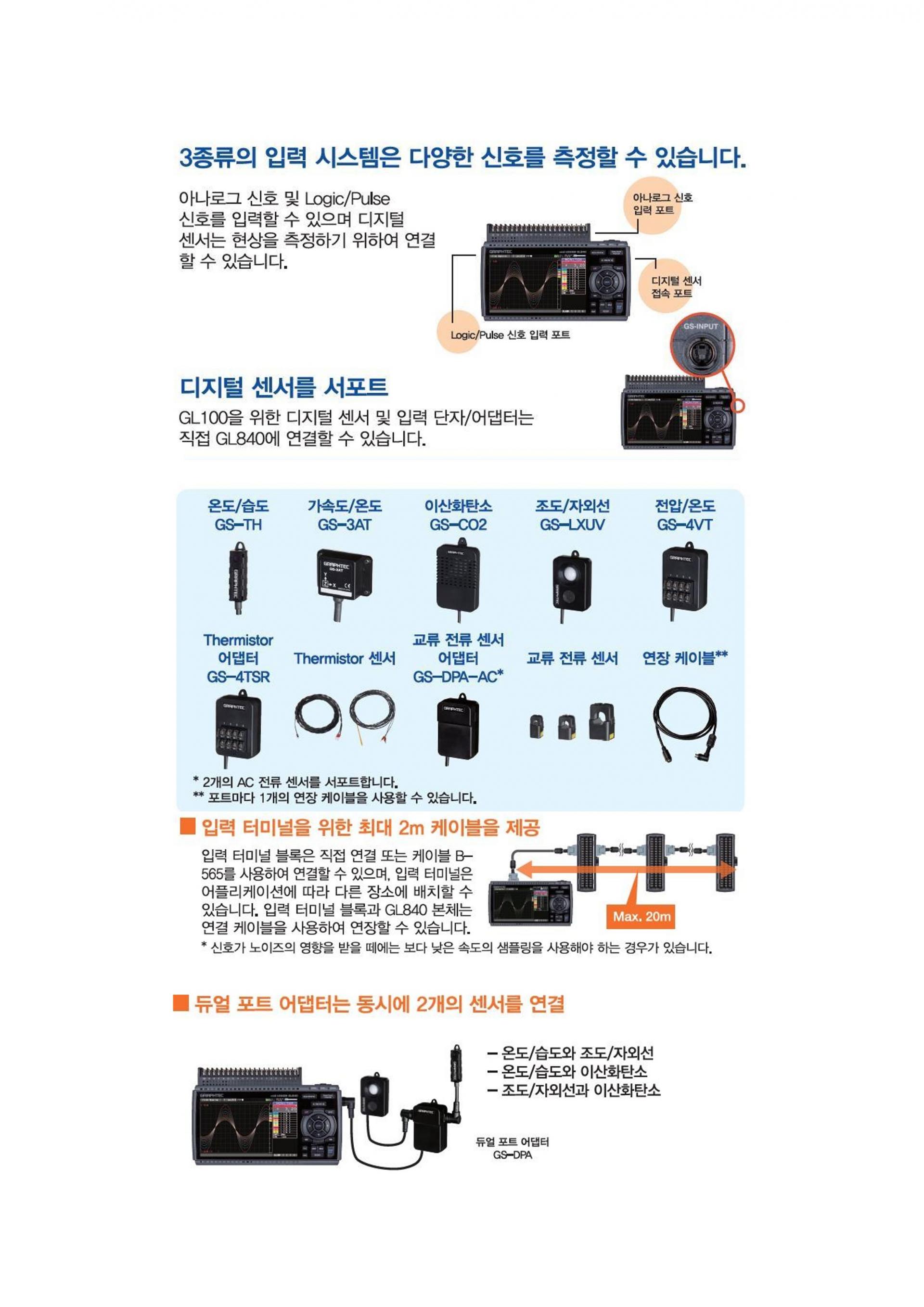

디지털 센서, Input terminal/Adaptor (GS Sensor)
GS-TH	4채널 온도/습도 센서 >> 온도, 습도, 이슬점(계산된 수치), 누계 온도(계산된 수치) >> 온도：-20～85℃ >> 습도：0～100%RH
GS-3AT	4채널 ３축 가속도/온도센서 >> X・Y・Z축 가속도, 온도 >> 가속도：±2G(20m/s2), ±5G(50m/s2), ±10G(100m/s2) >> 온도：-10～50℃ >> 샘플링 간격 : 메모리 모드(5~100ms), 다이렉트 모드(0.5~60분) ** 최대 메모리 공간 : 메모리 모드에서 128k samples
GS-4VT	４채널 전압/온도 단자 >> 아날로그 전압 4채널, 로직 또는 펄스 4채널 >> 전압：20mV～50V, 1-5V FS >> 온도：K형 열전대(-200~1370℃), T형 열전대(-200~400℃) >> 로직(시그널 패턴) : 0~24V(일치점) >> 펄스(카운트) : 최대 200 counts/샘플링 간격, 최대 온도 적산치:65536
GS-4TSR	４채널 서미스터 단자 (별도 옵션 센서 있음. 아래 참조) 로직 또는 펄스 4채널 >> 로직(시그널 패턴) : 0~24V(일치점) >> 펄스(카운트) : 최대 200 counts/샘플링 간격, 최대 온도 적산치:65536 ** 아날로그 입력 채널의 측정 타입은 각기 선택 가능하며, 4채널 세트로의 사용도 가능
GS-103AT-4P	서미스터 (GS-4TSR 연결 센서) >> 3m, 4pcs/set, 온도범위 : -40~105℃
GS-103JT-4P	극박형 서미스터 (GS-4TSR 연결 센서) >> 3m, 4pcs/set, 온도범위 : -40~120℃
GS-LXUV	4채널 조도/자외선(UV) 센서 >> 조도, 자외선 강도, 누계 조도, 누계 자외선 >> 조도：0～200kLx >> 자외선：0～30mW/cm2
GS-CO2	1채널 이산화탄소 농도 센서 >> CO2 농도 >> 0～9,999ppm >> 작동환경 : 온도 0~50℃, 습도 최대 80% RH(비응결 상태)
GS-DPA-AC	AC전류(최대 2채널) 센서용 어댑터 (별도 옵션 센서 있음) >> 단상 2선식(4채널) : 단상 2선, AC 전류 센서 2개 (전류 2CH, 전력 또는 누계 전력 2CH) >> 단상 3선식(3채널) : 단상 3선, AC 전류 센서 2개 (전류 2CH, 전력 또는 누계 전력 1CH) >> 3상 3선식(3채널) : 3상 3선, AC 전류 센서 2개 (전류 2CH, 전력 또는 누계 전력 1CH)
GS-AC50A GS-AC100A GS-AC200A	AC 클램온 전류 프로브 전류센서 (GS-DPA-AC 모듈) >> 전류 범위에 따른 모델 선택 (50AAC, 100AAC, 200AAC) >> 케이블 200mm
GS-DPA	최대 2개의 센서에 연결 (3가지 타입 가능, 상기 명시)
GS-EXC	입력 모듈의 연장선, 길이 1.5m

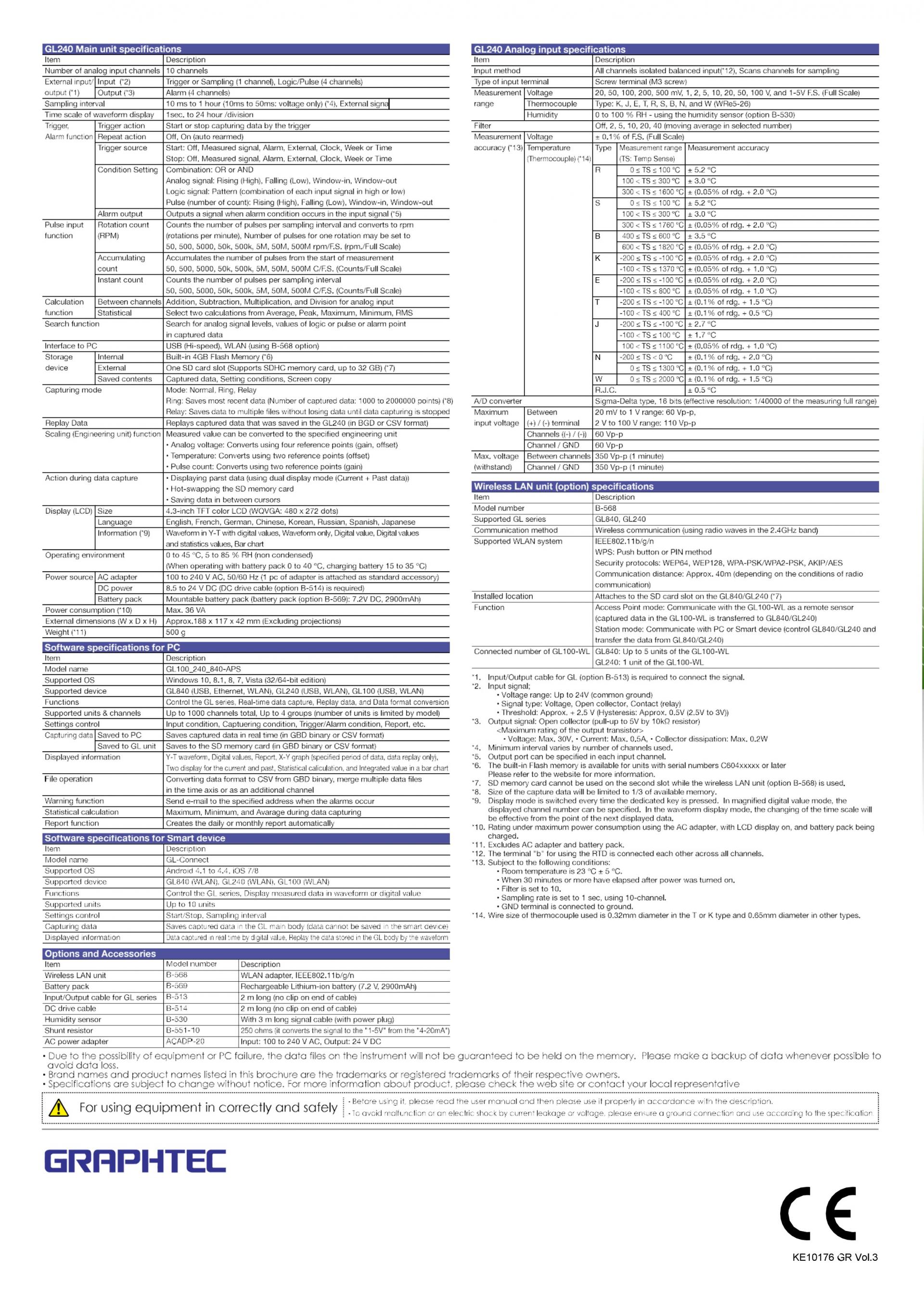

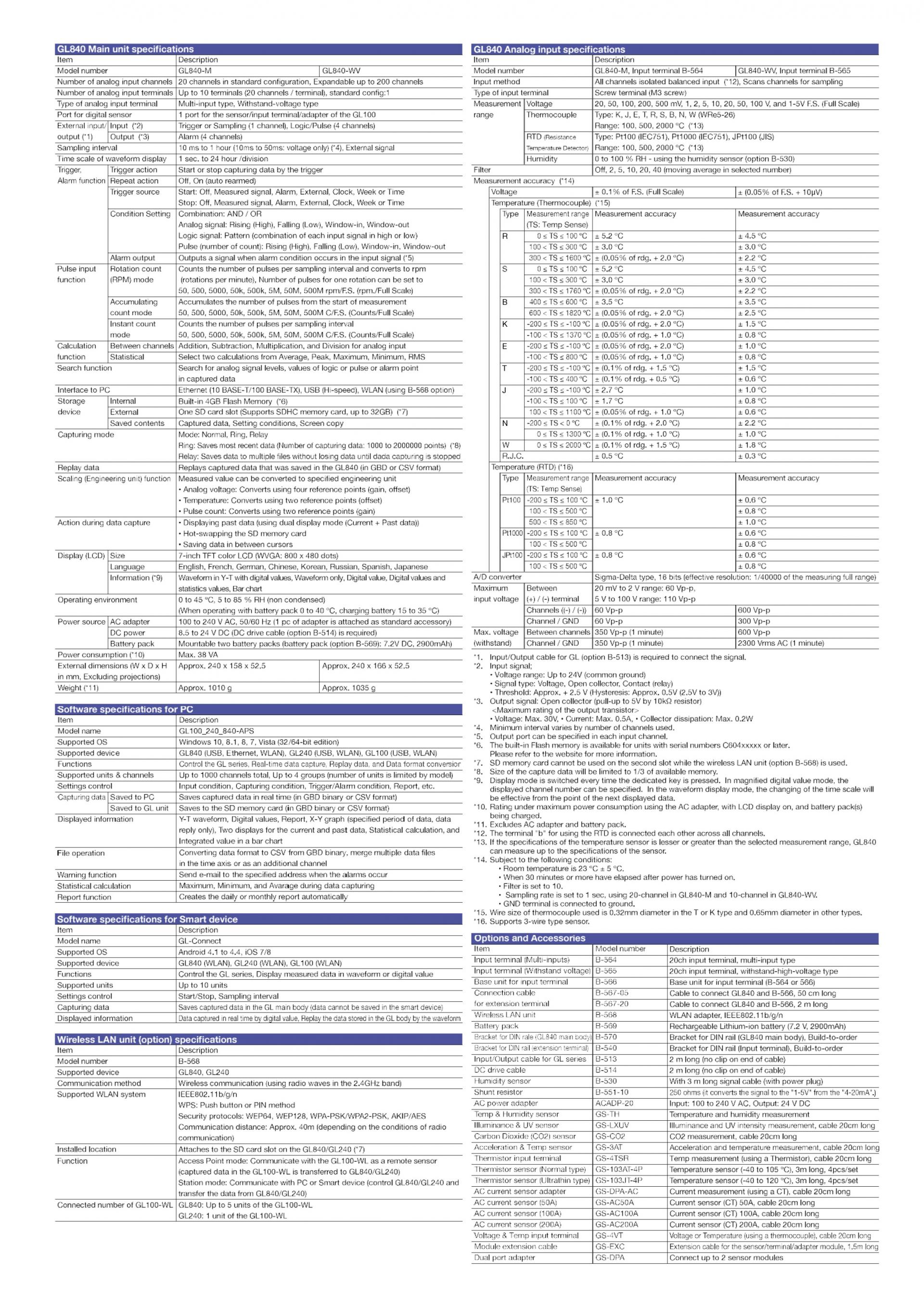

Item		Description

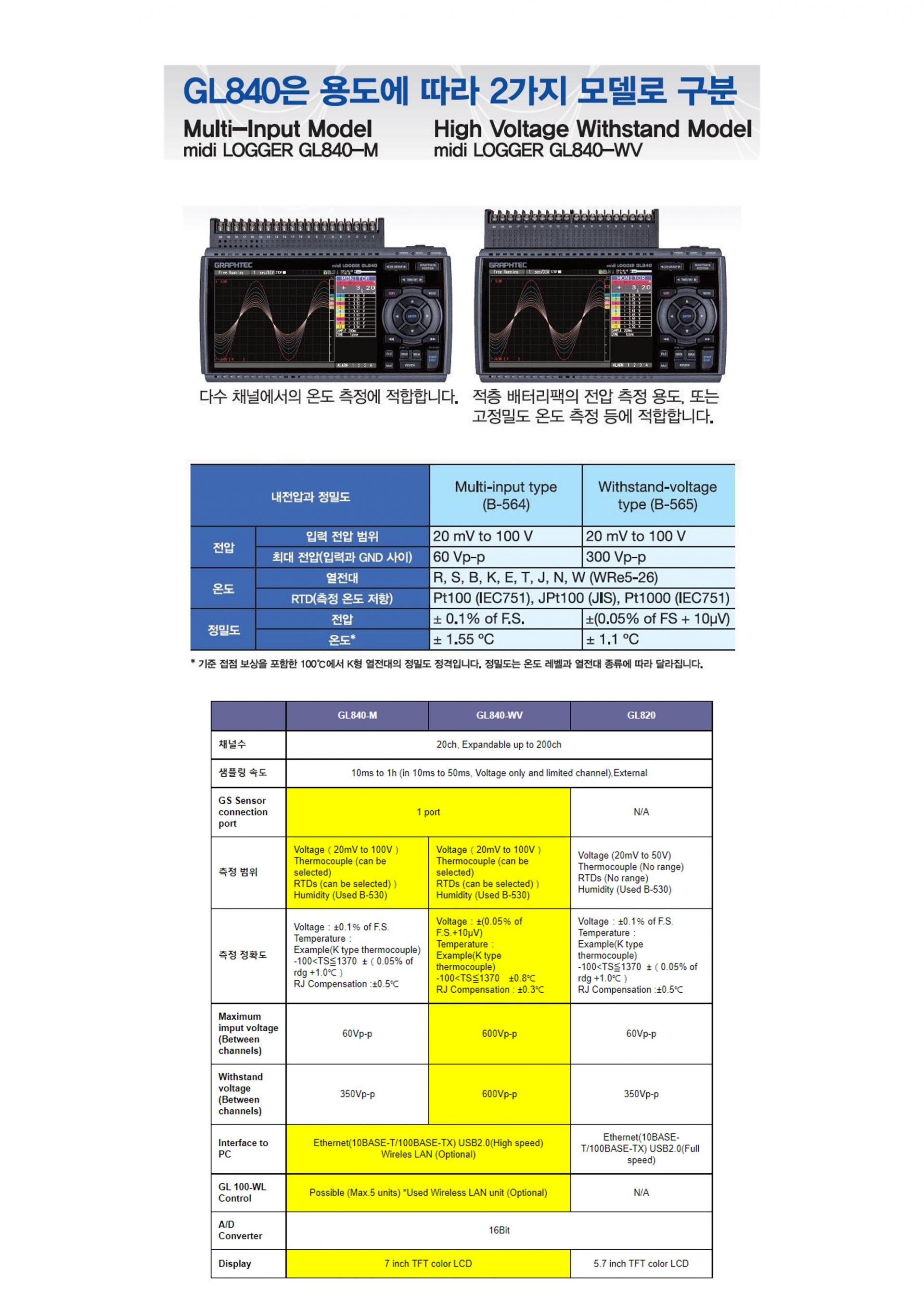

Model number		GL840-M	GL840-WV
Number of analog input channels		20 channels in standard configuration, Expandable up to 200 channels
Number of analog input terminals		Up to 10 terminals (20 channels / terminal), standard config: 1
Type of analog input terminal		Multi-input type, Withstand-voltage type
Port for digital sensor		1 port for the sensor/input terminal/adapter of the GL100
External input/ output *1	Input *2	Trigger or Sampling (1 channel), Logic/Pulse (4 channels)
External input/ output *1	Output *3	Alarm (4 channels)
Sampling interval		10 ms to 1 hour (10ms to 50ms: voltage only) *4, External signal
Time scale of waveform display		1 sec. to 24 hour /division
Trigger, Alarm function	Trigger action	Start or stop capturing data by the trigger
	Repeat action	Off, On (auto rearmed)
	Trigger source	Start: Off, Measured signal, Alarm, External, Clock, Week or Time Stop: Off, Measured signal, Alarm, External, Clock, Week or Time
	Trigger source
	Condition Setting	Combination: OR or AND Analog signal: Rising (High), Falling (Low), Window-in, Window-out Logic signal: Pattern (combination of each input signal in high or low) Pulse (number of count): Rising (High), Falling (Low), Window-in, Window-out



	Alarm output	Outputs a signal when alarm condition occurs in the input signal *5
Pulse input function	Rotation count (RPM) mode	Counts the number of pulses per sampling interval and converts to rpm (rotations per minute), Number of pulses for one rotation can be set to 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S. (rpm./Full Scale)


	Accumulating count mode	Accumulates the number of pulses from the start of measurement 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale)
	Accumulating count mode
	Instant count mode	Counts the number of pulses per sampling interval 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale)
	Instant count mode
Calculation function	Between channels	Addition, Subtraction, Multiplication, and Division for analog input
Calculation function	Statistical	Select two calculations from Average, Peak, Maximum, Minimum, RMS
Search function		Search for analog signal levels, values of logic or pulse or alarm point in captured data
Search function
Interface to PC		Ethernet (10 BASE-T/100 BASE-TX), USB (Hi-speed), WLAN (using B-568 option)
Storage device	Media	SD memory card (Support SDHC, up to 32 GB), supports 2 slots *6
Storage device	Saved contents	Captured data, Setting conditions, Screen copy
Capturing mode		Mode: Normal, Ring, Relay Ring: Saves most recent data (Number of capturing data: 1000 to 2000000 points) *7 Relay: Saves data to multiple files without losing data until dada capturing is stopped


Replay data		Replays captured data that was saved in the GL840 (in GBD or CSV format)
Scaling (Engineering unit) function		Measured value can be converted to specified engineering unit • Analog voltage: Converts using four reference points (gain, offset) • Temperature: Converts using two reference points (offset) • Pulse count: Converts using two reference points (gain)



Action during data capture		• Displaying past data (using dual display mode (Current + Past data)) • Hot-swapping the SD memory card • Saving data in between cursors


Display	Size	7-inch TFT color LCD (WVGA: 800 x 480 dots)
	Language	English, French, German, Chinese, Korean, Russian, Spanish, Japanese
	Information *8	Waveform in Y-T with digital values, Waveform only, Digital value, Digital values and statistics values
	Information *8
Operating environment		0 to 45 ºC, 5 to 85 % RH (non condensed) (When operating with battery pack 0 to 40 ºC, charging battery 15 to 35 ºC)
Operating environment
Power source	AC adapter	100 to 240 V AC, 50/60 Hz (1 pc of adapter is attached as standard accessory)
	DC power	8.5 to 24 V DC (DC drive cable (option B-514) is required)
	Battery pack	Mountable two battery packs (battery pack (option B-517): 7.2V DC, 2900mAh)
Power consumption *9		Max. 38 VA
External dimensions (W x D x H in mm, Excluding projections		Approx. 240 x 158 x 52.5	Approx. 240 x 166 x 52.5
External dimensions (W x D x H in mm, Excluding projections		Approx. 240 x 158 x 52.5	Approx. 240 x 166 x 52.5
Weight *10		Approx. 1010 g	Approx. 1035 g
