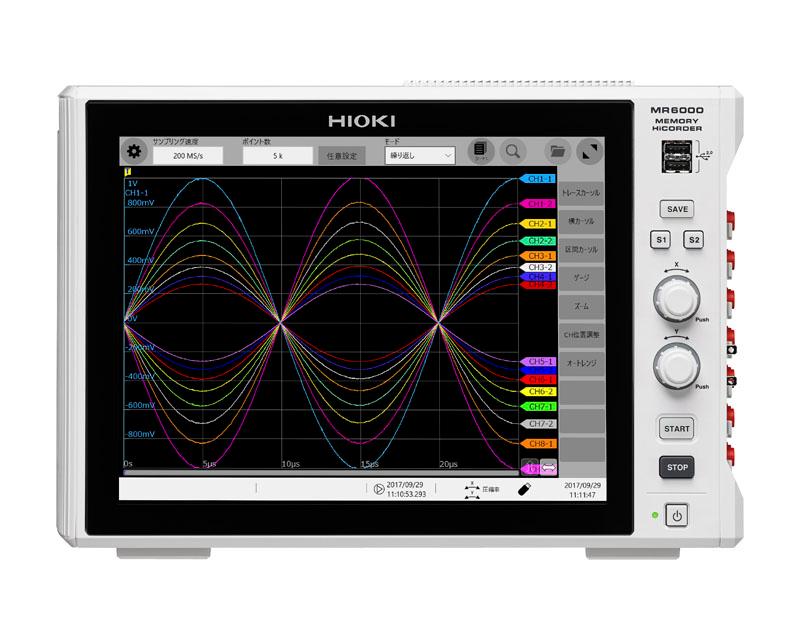

히오키 HIOKI MR6000 – 메모리 하이코더
[히오키] 메모리 하이코더 MR6000 조작 설명 – 무상 소프트웨어 MR6000 Viewer 편

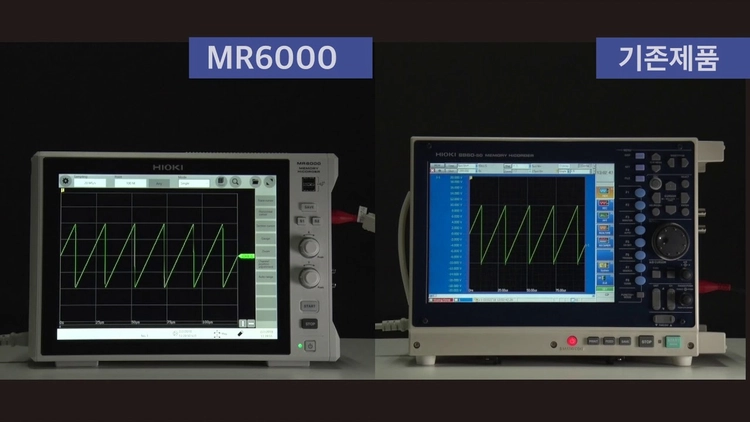

히오키 메모리 하이코더 MR6000 (1/4) – MR8847A와 비교
히오키 메모리 하이코더 MR6000 (2/4) – 외관과 유닛부 설명
히오키 메모리 하이코더 MR6000 (3/4) – Windows10 탑재, 간단 조작
히오키 메모리 하이코더 MR6000 (4/4) – 다채널 데이터도 손쉽게 해석
전기자동차(EV)의 CAN 완벽 측정! [메모리 하이코더(MR6000) + VN1610] 조합으로 해결!
전력계, 기록계 등의 데이터를 PC에 실시간 표시 및 저장하는 방법! 히오키 【GENNECT Cloud One】 시스템을 소개!
주요 특징
- 생각대로 움직이는 대화면 터치패널로 직감적인 조작
- 한순간도 놓치지 않는 고속 200MS/s 절연 측정 (고속 아날로그 유닛 U8976 사용시)
- 저장시간을 대폭 단축
- 측정하면서 저장하는 고속 실시간 저장
- 펌웨어 버전업으로 신기능 추가 (2021년5월)
자유롭게 사용할 수 있는 메모리 하이코더
12.1인치 정전 용량식 터치 패널을 채택.
미끄러지듯 부드럽고 직감적인 조작을 실현했습니다.
방대한 측정 데이터 중 보고싶은 파형을 간단하게 검색할 수 있는 ‘파형 검색 기능’을 탑재.
측정한 모든 데이터 중에서 이상 파형을 자동 검색합니다.
고속 200MS/s 절연 측정
한순간도 놓치지 않는 압도적인 샘플링 속도.
시리즈 역사 상 최고의 샘플링 속도를 실현한 ‘고속 아날로그 유닛 U8976’은 절연 200MS/s 측정이 가능합니다.
높은 스위칭 주파수를 정확하게 파악하는 주파수 대역과 절연 성능
고효율화가 요구되는 인버터 평가 시험 또는 전원 설계의 평가에서는 스위칭 파형을 정확하게 파악하고 싶다는 요망이 있습니다.
MR6000은 200MS/s 고속 샘플링 속도를 유지하면서 CH간 절연과 DC 400V 다이렉트 입력을 실현했습니다.
더욱이 커서를 클릭하여 트레이스값을 원활하게 읽어내는 부드러운 조작성을 실현했습니다.
절연 디바이스에 의한 절연 입력
아날로그 입력 채널 간 및 입력 채널과 본체 간은 절연되어 있습니다.
따라서 오실로스코프와 달리, 전위차를 신경쓰지 않고 측정할 수 있습니다.
고속 아날로그 유닛 U8976의 광절연 디바이스 ▼
저장시간을 1/30으로 단축
장시간에 걸쳐 측정했을 때의 데이터 양은 매우 많고 모든 데이터를 컴퓨터로 전송하기에는 방대한 시간을 필요로 합니다.
MR6000은 최신 인터페이스를 채용함과 동시에 내부 처리의 고속화에 따라 측정 데이터를 미디어에 저장하는 시간을 단축했습니다.
데이터 저장만을 위해 기다려야하는 번거로움이 없어, 작업 효율의 향상에 기여합니다.
장기간 기록 × 고속 샘플링 × 다채널
실시간 저장기능을 사용하면 내부 스토리지 메모리의 용량에 의존하지 않고 측정 가능 시간을 컨트롤 할 수 있습니다.
장기간 기록하는 경우는 용량이 큰 SSD 유닛과 HD 유닛을 추천합니다.
또한 데이터 송수신에 편리한 USB 메모리와 SD 메모리 카드도 이용하실 수 있습니다.
모든 현상을 고속 샘플링으로 장시간 기록할 수 있습니다.
PC 에 바로 저장
FTP 송신 또는 네트워크 드라이브 기능과 실시간 저장기능을 병용하면 측정 데이터를 직접 컴퓨터에 전송할 수 있습니다.
측정 후 번거로움없이 데이터를 관측합니다.
여러 현상들을 확실하게 포착하는 유닛 라인업
사용 유닛을 여러 개 결합하여 여러 현상들을 기록할 수 있습니다.
로직 유닛을 여러 개 사용하면 릴레이의 ON/OFF 와 PLC（프로그래머블 로직 컨트롤러）의 신호를 최대 128ch 동시에 측정할 수 있습니다.
온도 유닛에 열전대를 장착해 온도를 측정할 수도 있습니다.

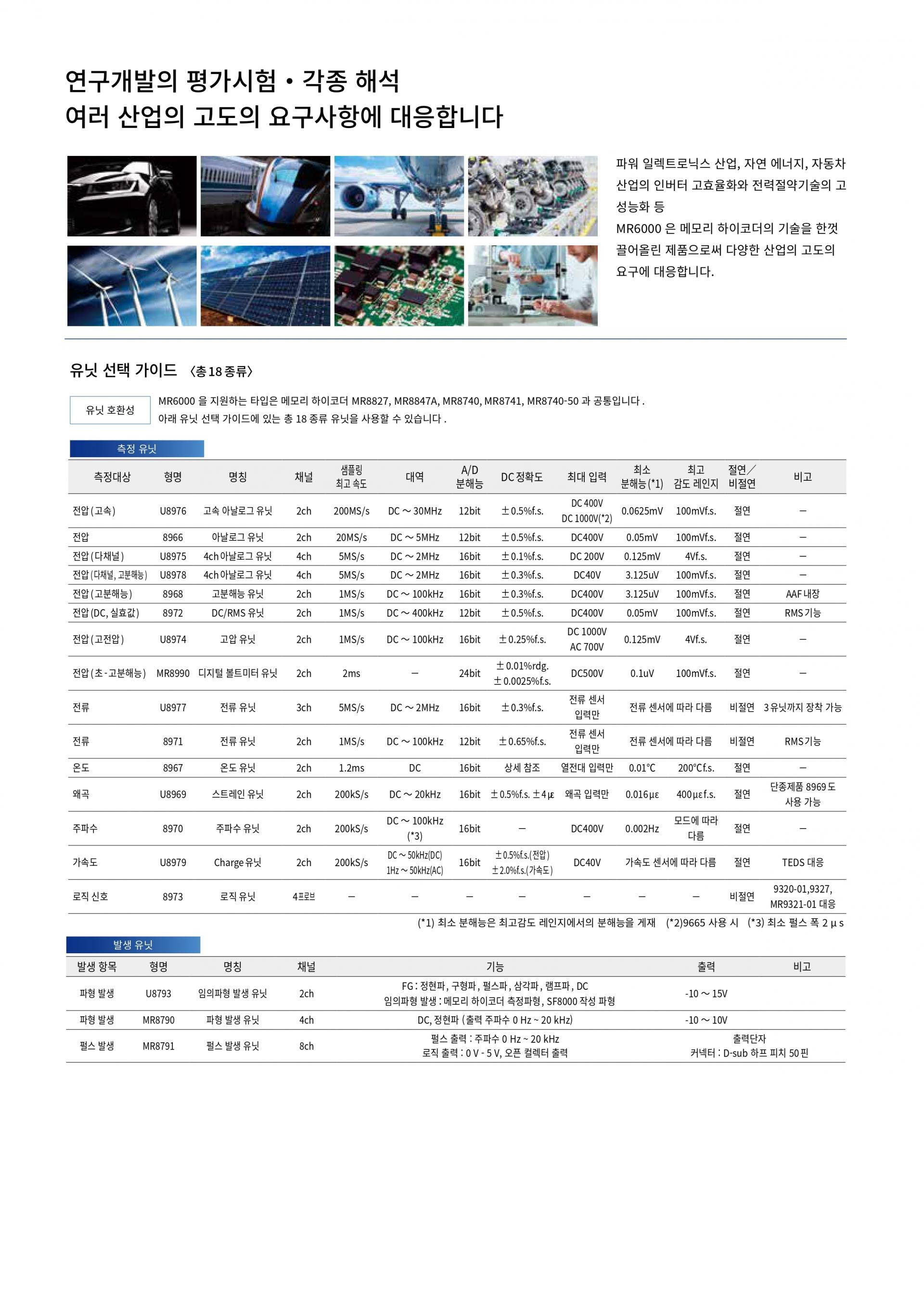

유닛 셀렉션 가이드
전체 18종류의 유닛을 사용 가능합니다.
- 고속 아날로그 유닛 U8976
- 아날로그 유닛 8966
- 4ch 아날로그 유닛 U8975
- 4CH 아날로그 유닛 U8978
- 고분해능 유닛 8968
- DC/RMS 유닛 8972
- 고압 유닛 U8974
- 디지털 볼트미터 유닛 MR8990
- 3CH 전류 유닛 U8977
- 전류 유닛 8971
- 온도 유닛 8967
- 스트레인 유닛 U8969
- 주파수 유닛 8970
- charge 유닛 U8979
- 로직 유닛 8973
- 임의 파형 발생 유닛 U8793
- 파형 발생 유닛 MR8790
- 펄스 발생 유닛 MR8791
각 유닛의 상세는 ‘옵션’ 탭에서 확인하실 수 있습니다.
고감도 ・ 광대역 ・ 고정밀도 전류 프로브 / 전류 센서
전류 프로브
저소비전력 디바이스의 미소 전류 파형을 100 μ A 분해능으로 해석할 수 있습니다. 디바이스의 소비전류파형을 고분해능 · 장시간 기록합니다.
또한, 프로브 전원 유닛 Z5021을 옵션으로 추가하면 전류 프로보로의 전원 공급을 MR6000 본체에서 할 수 있습니다.
전류 센서
클램프형 고정확도 센서는 뛰어난 온도특성을 지녀, 좁은 차량의 엔진룸 내에서도 고정확도 측정이 가능합니다.
3CH 전류 유닛 U8977을 사용하면 전류 센서를 직접 연결할 수 있고, MR6000 본체에서 전원 공급과 스케일링을 자동으로 수행할 수 있습니다.
【Ver. 4.01】 전력측정기능
- 전압 ・ 전류 ・ 전력을 트렌드 표시
전력연산 설정 후에 전압과 전류를 측정하면 파형연산이 자동 실행되어 전력을 표시합니다.
또한 측정 후에라도 전력연산 설정을 실행하면 연산결과를 표시합니다. - 1주기별 연산
기준 채널을 선정한 파형을 바탕으로 제로 크로스되는 포인트부터 다음 제로 크로스되는 포인트의 1 주기마다 연산 처리를 수행합니다 . - 심플한 설정화면
전력연산에 필요한 결선모드, 전압 채널, 전류 채널 등을 전용 화면에서 간단히 설정합니다.
【Ver. 4.01】 회전각 측정기능
- 리졸버 회전각 계측
파형연산기능에 의해 리졸버의 여자 신호, cos θ, sin θ신호의 3 ch 분을 취득해 모터의 회전각 트렌트를 표시할 수 있습니다. - 로터리 인코더의 회전각 계측
파형연산기능에 의해 로터리 인코더의 A, B, Z 의 펄스 신호를 취득해 모터의 회전각 트렌드를 표시할 수 있습니다.
※ Incremental 방식만, Absolute 방식은 불가
【Ver. 3.50】 CAN ・ CAN FD ・ LIN 계측
CAN · LIN 버스상에는 제어정보뿐 아니라, ECU 가 제어에 필요로 하는 센서 정보도 흐릅니다.
이들 신호와 함께 센서의 입력신호인 전압 · 왜곡 온도 · 유량 · 회전수 · 토크 · 차속 · 진동 등의 아날로그 값을 동시에 계측할 수 있습니다.
CAN ・ LIN 버스에 흐르는 데이터를 모두 취득
MR6000 은 설정된 기록시간 내에 CAN · CAN FD · LIN 버스에 흐르는 프레임 데이터를 모두 취득합니다.
측정 후에 확인하고자하는 시그널을 지정하여 화면에 표시해 확인합니다.
MDF 형식 지원 파형 뷰어로 불러오기
MR6000을 사용해 측정한 아날로그 · 로직 · CAN · LIN 데이터를 MDF(Measurement Data Format)형식으로 저장해 MDF 형식을 지원하는 각사 파형 뷰어에서 불러옵니다.
본체상에서 DBC ・ LDF를 불러오기
정의 설정은 DBC 및 LDF 파일을 불러오기만하면 됩니다.
정의 설정용 컴퓨터가 필요 없습니다.
CAN 신호 취득 센서
비접촉 CAN 센서 SP7001 · SP7002
차량의 케이블 가공 불필요합니다. 케이블을 물리기만 하면 신호가 취득됩니다.
CAN 버스나 ECU에 영향을 주지 않는 비접촉 센싱기술을 탑재했습니다.
빠짐없이 정확하게 신호 취득하며, 개발 · 평가 부문에 대응합니다.
원하는 이벤트를 포착하는 트리거
각 트리거를 설정하면 이벤트가 발생했을 때에 데이터를 기록합니다.
모든 채널에 설정할 수 있습니다.
레벨 트리거 : 1 개의 전압값으로 비교
윈도우 트리거 : 2 개의 전압값으로 비교
전압강하 트리거 : 상용전원라인의 전압강하를 포착
주기 트리거 : 주기를 감시
글리치 트리거 : 펄스의 이상을 포착
패턴 트리거 : 로직 신호의 ON/OFF 로 비교
측정하면서 연산할 수 있는 실시간 파형 연산
MR6000-01에서는 강력한 실시간 파형 연산 옵션이 탑재되어 있습니다.
따라서, 측정과 동시에 사칙연산（ ＋ , − , × , / ）또는 미분 적분 연산이 가능하므로 측정하면서 연산 결과를 파형으로 확인할 수 있습니다.
연산 결과는 측정 후의 사칙 연산 또는 저장에도 대응 가능합니다.
샘플링 속도를 떨어트리지 않고 장기간의 변동을 관측
측정 방법을 엔벨로프함으로써 100MS/s의 오버 샘플링을 실행하며 설정된 간격에서 최대값과 최소값을 기록합니다.
1G 워드 내부 메모리를 사용하는 것으로 데이터를 버리지 않는 장시간 측정을 실현합니다.
또한, 실시간 저장의 병용도 가능합니다.
장시간 시험 중에 이상현상을 고속 샘플링으로 측정 (듀얼 샘플링 기능)
진동시험에서는 몇 시간에 걸친 시험 전체의 모습을 기록할 필요가 있습니다.
또한 이상이 발견된 부분을 고속 샘플링으로 포착하여 측정 후에 해석할 필요가 있습니다.
이때 듀얼 샘플링 기능이 유용합니다.
① 트랜드 파형으로 전체 기록
‘Envelope’ 기능으로 몇 시간에 걸친 시험전체의 모습을 기록합니다.
② 순시파형으로 상세 확인
미리 설정해둔 트리거에 따라 시험 중에 발생한 이상현상을 고속 샘플링으로 포착합니다.
트리거 마크번호를 탭하면 그 부분에서 발생한 이상현상을 포착한 순시파형을 표시할 수 있습니다.
다양한 표시기능:
수치표시기능
측정 전 및 측정 중 상태 확인에 유용.
시트 기능 (표시 그래프)
16개 시트를 전환하며 여러 표시법으로 해석 가능
스크롤 기능
스크롤 기능을 사용하여 종이를 넘기는 듯한 감각으로 파형을 확인 가능
ZOOM 기능
오실로스코프처럼 1화면에 전체 측정파형을 표시하고, 필요한 부분을 자세히 볼 수도 있습니다.
방대한 측정 데이터 안에서 보려는 파형을 간단 검색
사용자가 설정한 기본파형의 특징을 자동으로 산출해 측정한 모든 데이터에서 유사성이 낮은 파형을 이상파형으로 순서대로 찾아냅니다.
측정한 파형을 스크롤하면서 육안으로 확인하면서 이상파형을 찾아내는 시간을 대폭 줄일 수 있습니다.
또한, 어떤 이상이 관측될지 예측하지 못해 측정 전에 트리거 설정이 어려운 경우에 유용합니다.
수치연산기능
측정한 파형에 대해 수치연산하여 수치 파라미터로 분석할 수 있습니다.
아날로그 채널 · 로직 채널 외에도 실시간 파형연산 채널을 연산대상으로 설정할 수 있습니다.
로직으로 측정한 전환시간(t1 · t2 · t3 · T)을 산출
로직으로 측정한 신호에 수치연산을 적용해 시간차를 구할 수 있습니다.
콘덴서 충방전시험에서, 콘덴서에 charge 후, 최대값에서 규정값(예 : 50 V)까지 떨어지는 시간을 산출
수치연산으로 최대값 시간과 지정 레벨 시간을 산출해 사칙연산하여 구할 수 있습니다.
모터 돌입기동전류의 시간(t1)을 산출
수치연산으로 burst 폭을 산출해 구할 수 있습니다.
발생과 기록의 두 가지 역할을 1대로 실현
메모리 하이코더 1대로 임의파형 발생기능, 파형측정기능을 사용할 수 있습니다.
어플리케이션
파워 일렉트로닉스의 계측 적용 사례
파워 일렉트로닉스는 전기의 종류(교류 · 직류)와 전압을 변환하는 기술입니다.
전력변동측정
MR6000 또는 MR6000-01을 사용하여 모터의 시동부터 정지까지의 움직임 속에서 전압 · 전류의 변화와 함께 다양한 전력 파라미터를 확인합니다.
토크나 회전수 · 진동 · 온도 등의 파라미터와 함께 변동을 확인함으로써 종합적인 거동을 확인할 수 있습니다.
모터 토크 · 진동 측정
■ 스프레인 게이지식 변환기, 가속도 센서를 사용해 모터의 토크와 진동을 측정합니다.
배경
· 모터 동작 중 거동을 토크와 진동을 측정하여 해석합니다.
· FFT 연산으로 주파수 해석을 실시하여 예상하지 못했던 주파수 성분을 발견해냅니다.
동적 모터 특성 측정
■ MR6000의 X-Y 표시기능을 사용해 모터 특성을 측정합니다.
• 모터 개발 또는 모터를 이용하는 용도에서, 모터의 시동부터 정지까지의 동작 중, 회전수의 변화와 함께 토크 · 모터 파워 · 모터 효율 · 인버터 출력전력 등이 어떻게 변화하는지를 확인합니다.
• 예를 들어, 회전수를 X축에 두고 X-Y표시하면, 회전수마다의 동작을 해석합니다.
리졸버 회전각 측정
■ 모터의 정밀 제어를 위해
예를 들어, 항속거리 신장이 요구되는 EV는 모터 제어의 에너지 효율 향상이 필요하며 정밀하게 모터를 제어해야 합니다.
모터의 정확한 각도 위치를 측정하기 위한 센서로 리졸버가 사용됩니다.
리졸버는 장시간에 걸쳐 엄격한 조건에서 작동하기 때문에 산업용 모터 · 서보 · 전기자동차 등 열악한 환경에서 사용되고 있습니다.
메모리 하이코더를 이용하여 모터에 장착된 리졸버에 대한 입출력 신호로부터 회전각을 구할 수 있습니다.
PC 소프트웨어 – GENNECT One
측정 중인 데이터를 실시간으로 PC 에서 일괄표시 · 저장할 수 있습니다.
다른 측정기와 결합해서도 사용할 수 있습니다.
실시간 동시 관측
여러 측정기의 데이터를 일괄로 실시간으로 리스트 · 그래프 표시합니다.
LAN 내 원격조작기능
측정기의 설정을 변경하거나, 측정을 시작 · 정지하는 등 제어할 수 있습니다.
PC 소프트웨어 – MR6000 뷰어
MR6000 및 MR6000-01로 측정한 데이터를 PC에 불러와 파형 표시 및 연산 실행 가능.
수치 연산 · 파형 연산 · FFT 연산 등 MR 6000과 똑같은 기능을 PC에서 실행할 수 있습니다. (일부 기능 제한 있음)
대응 기종 : MR6000, MR8847A, MR8827, MR8740, MR8741
유상/무상 소프트웨어 비교
그 외에도 GENNECT ONE (무상 소프트웨어)을 사용 가능합니다.
버전업 V3.00으로 더욱 사용하기 편리해졌습니다
● 2020년4월에 신기능을 탑재했습니다.
NEW：CAN, CAN FD 측정기능을 탑재
NEW：듀얼 샘플링 기능을 탑재
NEW：XY파형표시기능을 탑재
NEW：파형 연산(주기연산)기능을 탑재
NEW：FFT기능을 탑재
NEW：메모리 분할기능을 탑재
기분 좋을 정도로 자유자재로 사용할 수 있는 메모리 하이코더
12.1인치 정전 용량식 터치 패널을 채택. 미끄러지듯 부드럽고 직감적인 조작을 실현했습니다.
방대한 측정 데이터 중 보고싶은 파형을 간단하게 검색할 수 있는 ‘파형 검색 기능’을 탑재. 측정한 모든 데이터 중에서 이상 파형을 자동 검색합니다.
높은 스위칭 주파수를 정확하게 파악하는 주파수 대역과 절연 성능
고효율화가 요구되는 인버터 평가 시험 또는 전원 설계의 평가에서는 스위칭 파형을 정확하게 파악하고 싶다는 요망이 있습니다.
MR6000은 200MS/s 고속 샘플링 속도를 유지하면서 CH간 절연과 DC 400V 다이렉트 입력을 실현했습니다.
더욱이 커서를 클릭하여 트레이스값을 원활하게 읽어내는 부드러운 조작성을 실현했습니다.
아날로그 최대 32ch 동시 측정
한번에 다점을 측정.
1 유닛으로 4ch 5MS/s 16bit 성능을 응축한 ‘4ch 아날로그 유닛 U8975’를 여러 대 사용하는 것으로 최대 32ch의 다채널 측정을 실현했습니다.
측정하면서 저장하는 경이로운 실시간 저장
내부 처리를 고속화하는 것으로 측정하면서 외부 미디어에 실시간으로 데이터를 저장할 수 있습니다.
더욱이, MR6000은 최신 인터페이스를 탑재하여 데이터 전송 속도가 32배 빨라졌습니다.
기존 대비 32배의 데이터 전송 속도
미디어로 데이터를 전송하는 속도를 최대 32배 향상했습니다.
이에 따라 기본 모델에서는 MS/s 에서 1ch 분의 전송이 가능했지만 MR6000에서는 32ch분의 데이터 전송이 가능합니다.
(※당사 메모리 하이코더 시리즈와 비교 ※측정 조건에 따라 다릅니다.)
극적으로 개선한 데이터 저장 시간
장시간에 걸쳐 측정했을 때의 데이터 양은 매우 많고 모든 데이터를 컴퓨터로 전송하기에는 방대한 시간을 필요로 합니다.
MR6000은 최신 인터페이스를 채용함과 동시에 내부 처리의 고속화에 따라 측정 데이터를 미디어에 저장하는 시간을 단축했습니다.
데이터 저장만을 위해 기다려야 하는 번거로움이 없어, 작업 효율의 향상에 기여합니다.

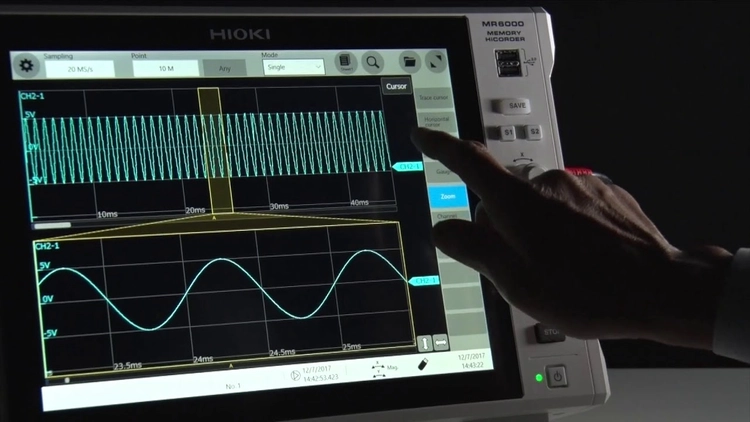

착착 움직이는 쾌적한 터치 패널
정전 용량 터치 패널에 의한 직감 조작을 가능하게 했습니다.
설정 항목을 다이렉트로 터치하여 선택하거나 보고 싶은 곳을 직접 손가락으로 확대하여 표시할 수 있습니다.
몇 번이나 키를 눌러 설정하던 본래와 같은 수고가 없기 때문에 다채널의 측정 항목 설정도 간단하게 설정할 수 있습니다.
보기 편한 앵글
터치 패널의 조작성과 시인성이 좋은 각도를 조사하여 그것을 최대한으로 향상시킨 지지대를 채택했습니다.
책상 위에서 사용할 때 손목의 부담을 경감하고 자연스러운 시선으로 조작할 수 있습니다.
또한, 바닥에 놓은 상태에서도 사용하기 쉽게 제품 후면에도 지지대를 장착했습니다.

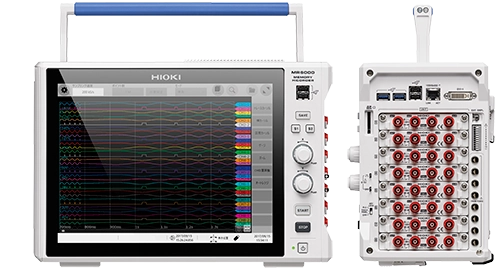

장소에 구애받지 않는 기존 대비 1/2 스케일
열류체 해석을 구사하여 환기구 또는 발열 부분, 냉각 팬을 최적의 위치에 배치하여 고속 처리 및 소형화를 실현했습니다.
콤팩트하게 된만큼 설치 면적이 적어지게 되어 좁은 작업 스페이스에서도 사용하기 쉽게 되었습니다.
(8861-50 사이즈와 비교)

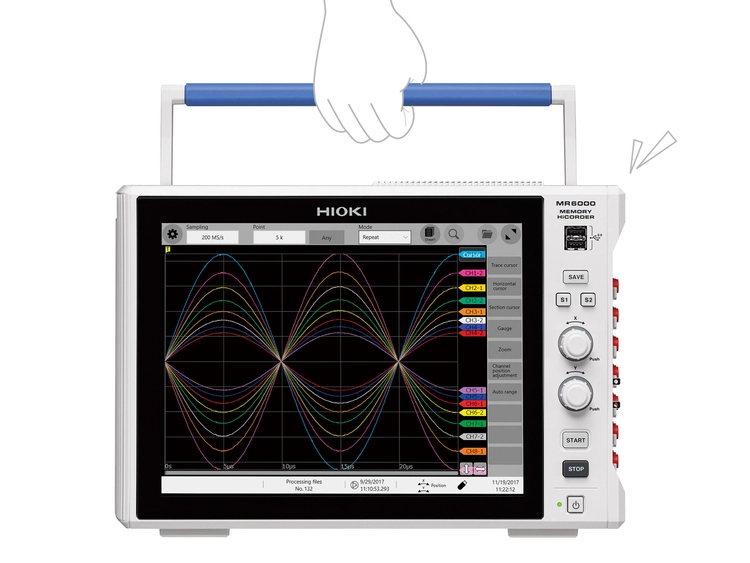

다루기 좋은 핸들링
그립감이 뛰어난 레버 핸들은 한손으로도 양손으로도 들고 옮기기 쉽게 설계되어 있습니다.
또한, 제품의 양 사이드에도 손잡이 부분이 있으므로 양손으로 들 수 있습니다.
제품 우측면의 상하에는 인터페이스 또는 유닛의 입력 단자를 보호하는 간이 프로텍터가 장착되어 있어 예상치 못한 충격으로부터 보호합니다.
고정밀도, 대전류 측정 센서에 대응
MR6000은 다채널로 다양한 현상을 파악할 수 있는 고정밀도 센서의 성능을 최대한 살릴 수 있는 고스펙 모델입니다.
또한, 프로브의 전류를 MR6000 본체에서 공급할 수 있는 프로브 전원 유닛 Z5021도 옵션으로 장착할 수 있습니다.
PC로 다이렉트 저장
FTP 송신 기능과 실시간 저장 기능을 병용함으로써 측정 데이터를 직접 컴퓨터에 전송할 수 있습니다.
측정 후 스무스하게 데이터 측정이 가능합니다.
ECU, 인버터, 모터의 시험이 가능
전류 유닛 8971과 당사 커런트 프로브 또는 커런트 센서를 조합하는 것으로 태양광 발전이나 EV/HEV의 개발 현장에서 필요한 ‘넓은 온도 범위’, ‘고정밀도, 대전류 측정’을 실현했습니다.
더욱이, 센서를 연결하는 것만으로 자동 인식되어 스켈링 설정을 실행하는 편리한 기능도 탑재하고 있습니다.
또한, 고속 아날로그 유닛 U8976과 당사 전류 프로브, 클램프 온 프로브를 조합함으로써 고정밀도, 광대역에서의 전류 파형 관측도 가능합니다.
노이즈가 없는 파형을 관측하는 디지털 필터 연산
측정 데이터의 고조파 노이즈 또는 특정 주파수 노이즈를 제거할 수 있습니다.
유닛에 표준 탑재되어 있는 필터로는 제거할 수 없는 노이즈를 제거하고 싶을 때 유효합니다.
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI MR6000 제품 데이터시트의 핵심 사양입니다.
- MEMORY HiCORDER MR6000
- High-speed isolation measurement at 200 MS/s
- 4.00 Unit sensor
- · High-speed isolation measurement at 200 MS/s
- · Up to 16 analog channels & 12-bit ADC resolution Sampling
- unlocks the full measuring potential of the MR6000. 20 MS/s sampling MR6000 200 Ms/s sampling
- the unit to perform isolated measurement at 200 MS/s.
- Max. 16 channels
- High Speed Analog Unit U8976
- addition to high-speed sampling at 200 MS/s. It has the performance needed No missed high-speed signals Capture switching waveforms
- concern with negative effects from voltage Video describing measurement at up to 200 MS/s ►
- · Long-term recording and high-speed sampling in multiple channels 1h at 1MS/s
- of time. SD Memory Card Z4003 (8 GB) 1 MS/s 8 ch Approx. 8 m 5 MS/s
- PC 1 MS/s 8 ch Depends on PC capacity 5 MS/s
- During measurement HD Unit U8333 10 MS/s 5 MS/s 2 MS/s 1 MS/s 500 kS/s
- SD Memory Card Z4003 5 MS/s 2 MS/s 1 MS/s 500 kS/s 200 kS/s
- high-speed, and high-resolution measurement. countries. With high-speed sampling at up to 1 MS/s and 16-bit resolution,
- locations across 32 channels at 5 MS/s voltage governor switching timing.
- Simultaneously measure up to 32 channels Single solution for 3-phase current measurement
- Thanks to four input channels and a high-sensitivity 100 mV f.s. range, the 2 MHz, 16-bit A/D resolution, and DC accuracy of 0.3% f.s. to facilitate
- 4 mV Clamp-type high-accuracy
- 2 mV temperature characteristics,
- During measurement with the CT6711 (10 V/A range)
- Wheel speed CAN Sensor SP7001/SP7002, Parking brake on/off
- Reproducibility testing Measurement of abnormal Max. 15 V output + amplifier Reproduce and output
- · 4 channels · DC and up to 20 kHz sine wave signal output · 8 channels · Pulse waveform signal output
- · Signal output ±10 V, 5 mA · Output mode (pulse output, pattern output, logic output, open collector output)
- Power Cord 9248 When measuring high voltages, the
- Carrier frequency (10 kHz)
- U-phase current (100 Hz)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- HIOKI MR6000-01 메모리 하이코더 ☆ 가격문의
- HIOKI 히오키 MR8740 , MR8741 메모리 하이코더 (가격문의)
- 히오키 HIOKI MR8740T 메모리 하이코더 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
히오키 HIOKI MR6000은 메모리 하이코더 시리즈 사상 최고의 측정 능력과 최속 전송 속도를 갖춘 기록계입니다. 대화면 터치패널로 직감적인 조작이 가능하고, 고속 아날로그 유닛 U8976 사용 시 200MS/s 절연 측정으로 한순간도 놓치지 않습니다. 측정하면서 저장하는 고속 실시간 저장으로 저장 시간을 대폭 단축했으며, 2021년 5월 펌웨어 버전업으로 신기능이 추가되었습니다.
이 제품이 속한 분류
데이터로거320
같은 브랜드 다른 제품
HIOKI 전체 제품422
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 HIOKI MR6000 – 메모리 하이코더
[히오키] 메모리 하이코더 MR6000 조작 설명 – 무상 소프트웨어 MR6000 Viewer 편
히오키 메모리 하이코더 MR6000 (1/4) – MR8847A와 비교
히오키 메모리 하이코더 MR6000 (2/4) – 외관과 유닛부 설명
히오키 메모리 하이코더 MR6000 (3/4) – Windows10 탑재, 간단 조작
히오키 메모리 하이코더 MR6000 (4/4) – 다채널 데이터도 손쉽게 해석
전기자동차(EV)의 CAN 완벽 측정! [메모리 하이코더(MR6000) + VN1610] 조합으로 해결!
전력계, 기록계 등의 데이터를 PC에 실시간 표시 및 저장하는 방법! 히오키 【GENNECT Cloud One】 시스템을 소개!
주요 특징
- 생각대로 움직이는 대화면 터치패널로 직감적인 조작
- 한순간도 놓치지 않는 고속 200MS/s 절연 측정 (고속 아날로그 유닛 U8976 사용시)
- 저장시간을 대폭 단축
- 측정하면서 저장하는 고속 실시간 저장
- 펌웨어 버전업으로 신기능 추가 (2021년5월)
자유롭게 사용할 수 있는 메모리 하이코더
12.1인치 정전 용량식 터치 패널을 채택.
미끄러지듯 부드럽고 직감적인 조작을 실현했습니다.
방대한 측정 데이터 중 보고싶은 파형을 간단하게 검색할 수 있는 ‘파형 검색 기능’을 탑재.
측정한 모든 데이터 중에서 이상 파형을 자동 검색합니다.
고속 200MS/s 절연 측정
한순간도 놓치지 않는 압도적인 샘플링 속도.
시리즈 역사 상 최고의 샘플링 속도를 실현한 ‘고속 아날로그 유닛 U8976’은 절연 200MS/s 측정이 가능합니다.
높은 스위칭 주파수를 정확하게 파악하는 주파수 대역과 절연 성능
고효율화가 요구되는 인버터 평가 시험 또는 전원 설계의 평가에서는 스위칭 파형을 정확하게 파악하고 싶다는 요망이 있습니다.
MR6000은 200MS/s 고속 샘플링 속도를 유지하면서 CH간 절연과 DC 400V 다이렉트 입력을 실현했습니다.
더욱이 커서를 클릭하여 트레이스값을 원활하게 읽어내는 부드러운 조작성을 실현했습니다.
절연 디바이스에 의한 절연 입력
아날로그 입력 채널 간 및 입력 채널과 본체 간은 절연되어 있습니다.
따라서 오실로스코프와 달리, 전위차를 신경쓰지 않고 측정할 수 있습니다.
고속 아날로그 유닛 U8976의 광절연 디바이스 ▼
저장시간을 1/30으로 단축
장시간에 걸쳐 측정했을 때의 데이터 양은 매우 많고 모든 데이터를 컴퓨터로 전송하기에는 방대한 시간을 필요로 합니다.
MR6000은 최신 인터페이스를 채용함과 동시에 내부 처리의 고속화에 따라 측정 데이터를 미디어에 저장하는 시간을 단축했습니다.
데이터 저장만을 위해 기다려야하는 번거로움이 없어, 작업 효율의 향상에 기여합니다.
장기간 기록 × 고속 샘플링 × 다채널
실시간 저장기능을 사용하면 내부 스토리지 메모리의 용량에 의존하지 않고 측정 가능 시간을 컨트롤 할 수 있습니다.
장기간 기록하는 경우는 용량이 큰 SSD 유닛과 HD 유닛을 추천합니다.
또한 데이터 송수신에 편리한 USB 메모리와 SD 메모리 카드도 이용하실 수 있습니다.
모든 현상을 고속 샘플링으로 장시간 기록할 수 있습니다.
PC 에 바로 저장
FTP 송신 또는 네트워크 드라이브 기능과 실시간 저장기능을 병용하면 측정 데이터를 직접 컴퓨터에 전송할 수 있습니다.
측정 후 번거로움없이 데이터를 관측합니다.
여러 현상들을 확실하게 포착하는 유닛 라인업
사용 유닛을 여러 개 결합하여 여러 현상들을 기록할 수 있습니다.
로직 유닛을 여러 개 사용하면 릴레이의 ON/OFF 와 PLC（프로그래머블 로직 컨트롤러）의 신호를 최대 128ch 동시에 측정할 수 있습니다.
온도 유닛에 열전대를 장착해 온도를 측정할 수도 있습니다.
유닛 셀렉션 가이드
전체 18종류의 유닛을 사용 가능합니다.
- 고속 아날로그 유닛 U8976
- 아날로그 유닛 8966
- 4ch 아날로그 유닛 U8975
- 4CH 아날로그 유닛 U8978
- 고분해능 유닛 8968
- DC/RMS 유닛 8972
- 고압 유닛 U8974
- 디지털 볼트미터 유닛 MR8990
- 3CH 전류 유닛 U8977
- 전류 유닛 8971
- 온도 유닛 8967
- 스트레인 유닛 U8969
- 주파수 유닛 8970
- charge 유닛 U8979
- 로직 유닛 8973
- 임의 파형 발생 유닛 U8793
- 파형 발생 유닛 MR8790
- 펄스 발생 유닛 MR8791
각 유닛의 상세는 ‘옵션’ 탭에서 확인하실 수 있습니다.
고감도 ・ 광대역 ・ 고정밀도 전류 프로브 / 전류 센서
전류 프로브
저소비전력 디바이스의 미소 전류 파형을 100 μ A 분해능으로 해석할 수 있습니다. 디바이스의 소비전류파형을 고분해능 · 장시간 기록합니다.
또한, 프로브 전원 유닛 Z5021을 옵션으로 추가하면 전류 프로보로의 전원 공급을 MR6000 본체에서 할 수 있습니다.
전류 센서
클램프형 고정확도 센서는 뛰어난 온도특성을 지녀, 좁은 차량의 엔진룸 내에서도 고정확도 측정이 가능합니다.
3CH 전류 유닛 U8977을 사용하면 전류 센서를 직접 연결할 수 있고, MR6000 본체에서 전원 공급과 스케일링을 자동으로 수행할 수 있습니다.
【Ver. 4.01】 전력측정기능
- 전압 ・ 전류 ・ 전력을 트렌드 표시
전력연산 설정 후에 전압과 전류를 측정하면 파형연산이 자동 실행되어 전력을 표시합니다.
또한 측정 후에라도 전력연산 설정을 실행하면 연산결과를 표시합니다. - 1주기별 연산
기준 채널을 선정한 파형을 바탕으로 제로 크로스되는 포인트부터 다음 제로 크로스되는 포인트의 1 주기마다 연산 처리를 수행합니다 . - 심플한 설정화면
전력연산에 필요한 결선모드, 전압 채널, 전류 채널 등을 전용 화면에서 간단히 설정합니다.
【Ver. 4.01】 회전각 측정기능
- 리졸버 회전각 계측
파형연산기능에 의해 리졸버의 여자 신호, cos θ, sin θ신호의 3 ch 분을 취득해 모터의 회전각 트렌트를 표시할 수 있습니다. - 로터리 인코더의 회전각 계측
파형연산기능에 의해 로터리 인코더의 A, B, Z 의 펄스 신호를 취득해 모터의 회전각 트렌드를 표시할 수 있습니다.
※ Incremental 방식만, Absolute 방식은 불가
【Ver. 3.50】 CAN ・ CAN FD ・ LIN 계측
CAN · LIN 버스상에는 제어정보뿐 아니라, ECU 가 제어에 필요로 하는 센서 정보도 흐릅니다.
이들 신호와 함께 센서의 입력신호인 전압 · 왜곡 온도 · 유량 · 회전수 · 토크 · 차속 · 진동 등의 아날로그 값을 동시에 계측할 수 있습니다.
CAN ・ LIN 버스에 흐르는 데이터를 모두 취득
MR6000 은 설정된 기록시간 내에 CAN · CAN FD · LIN 버스에 흐르는 프레임 데이터를 모두 취득합니다.
측정 후에 확인하고자하는 시그널을 지정하여 화면에 표시해 확인합니다.
MDF 형식 지원 파형 뷰어로 불러오기
MR6000을 사용해 측정한 아날로그 · 로직 · CAN · LIN 데이터를 MDF(Measurement Data Format)형식으로 저장해 MDF 형식을 지원하는 각사 파형 뷰어에서 불러옵니다.
본체상에서 DBC ・ LDF를 불러오기
정의 설정은 DBC 및 LDF 파일을 불러오기만하면 됩니다.
정의 설정용 컴퓨터가 필요 없습니다.
CAN 신호 취득 센서
비접촉 CAN 센서 SP7001 · SP7002
차량의 케이블 가공 불필요합니다. 케이블을 물리기만 하면 신호가 취득됩니다.
CAN 버스나 ECU에 영향을 주지 않는 비접촉 센싱기술을 탑재했습니다.
빠짐없이 정확하게 신호 취득하며, 개발 · 평가 부문에 대응합니다.
원하는 이벤트를 포착하는 트리거
각 트리거를 설정하면 이벤트가 발생했을 때에 데이터를 기록합니다.
모든 채널에 설정할 수 있습니다.
레벨 트리거 : 1 개의 전압값으로 비교
윈도우 트리거 : 2 개의 전압값으로 비교
전압강하 트리거 : 상용전원라인의 전압강하를 포착
주기 트리거 : 주기를 감시
글리치 트리거 : 펄스의 이상을 포착
패턴 트리거 : 로직 신호의 ON/OFF 로 비교
측정하면서 연산할 수 있는 실시간 파형 연산
MR6000-01에서는 강력한 실시간 파형 연산 옵션이 탑재되어 있습니다.
따라서, 측정과 동시에 사칙연산（ ＋ , − , × , / ）또는 미분 적분 연산이 가능하므로 측정하면서 연산 결과를 파형으로 확인할 수 있습니다.
연산 결과는 측정 후의 사칙 연산 또는 저장에도 대응 가능합니다.
샘플링 속도를 떨어트리지 않고 장기간의 변동을 관측
측정 방법을 엔벨로프함으로써 100MS/s의 오버 샘플링을 실행하며 설정된 간격에서 최대값과 최소값을 기록합니다.
1G 워드 내부 메모리를 사용하는 것으로 데이터를 버리지 않는 장시간 측정을 실현합니다.
또한, 실시간 저장의 병용도 가능합니다.
장시간 시험 중에 이상현상을 고속 샘플링으로 측정 (듀얼 샘플링 기능)
진동시험에서는 몇 시간에 걸친 시험 전체의 모습을 기록할 필요가 있습니다.
또한 이상이 발견된 부분을 고속 샘플링으로 포착하여 측정 후에 해석할 필요가 있습니다.
이때 듀얼 샘플링 기능이 유용합니다.
① 트랜드 파형으로 전체 기록
‘Envelope’ 기능으로 몇 시간에 걸친 시험전체의 모습을 기록합니다.
② 순시파형으로 상세 확인
미리 설정해둔 트리거에 따라 시험 중에 발생한 이상현상을 고속 샘플링으로 포착합니다.
트리거 마크번호를 탭하면 그 부분에서 발생한 이상현상을 포착한 순시파형을 표시할 수 있습니다.
다양한 표시기능:
수치표시기능
측정 전 및 측정 중 상태 확인에 유용.
시트 기능 (표시 그래프)
16개 시트를 전환하며 여러 표시법으로 해석 가능
스크롤 기능
스크롤 기능을 사용하여 종이를 넘기는 듯한 감각으로 파형을 확인 가능
ZOOM 기능
오실로스코프처럼 1화면에 전체 측정파형을 표시하고, 필요한 부분을 자세히 볼 수도 있습니다.
방대한 측정 데이터 안에서 보려는 파형을 간단 검색
사용자가 설정한 기본파형의 특징을 자동으로 산출해 측정한 모든 데이터에서 유사성이 낮은 파형을 이상파형으로 순서대로 찾아냅니다.
측정한 파형을 스크롤하면서 육안으로 확인하면서 이상파형을 찾아내는 시간을 대폭 줄일 수 있습니다.
또한, 어떤 이상이 관측될지 예측하지 못해 측정 전에 트리거 설정이 어려운 경우에 유용합니다.
수치연산기능
측정한 파형에 대해 수치연산하여 수치 파라미터로 분석할 수 있습니다.
아날로그 채널 · 로직 채널 외에도 실시간 파형연산 채널을 연산대상으로 설정할 수 있습니다.
로직으로 측정한 전환시간(t1 · t2 · t3 · T)을 산출
로직으로 측정한 신호에 수치연산을 적용해 시간차를 구할 수 있습니다.
콘덴서 충방전시험에서, 콘덴서에 charge 후, 최대값에서 규정값(예 : 50 V)까지 떨어지는 시간을 산출
수치연산으로 최대값 시간과 지정 레벨 시간을 산출해 사칙연산하여 구할 수 있습니다.
모터 돌입기동전류의 시간(t1)을 산출
수치연산으로 burst 폭을 산출해 구할 수 있습니다.
발생과 기록의 두 가지 역할을 1대로 실현
메모리 하이코더 1대로 임의파형 발생기능, 파형측정기능을 사용할 수 있습니다.
어플리케이션
파워 일렉트로닉스의 계측 적용 사례
파워 일렉트로닉스는 전기의 종류(교류 · 직류)와 전압을 변환하는 기술입니다.
전력변동측정
MR6000 또는 MR6000-01을 사용하여 모터의 시동부터 정지까지의 움직임 속에서 전압 · 전류의 변화와 함께 다양한 전력 파라미터를 확인합니다.
토크나 회전수 · 진동 · 온도 등의 파라미터와 함께 변동을 확인함으로써 종합적인 거동을 확인할 수 있습니다.
모터 토크 · 진동 측정
■ 스프레인 게이지식 변환기, 가속도 센서를 사용해 모터의 토크와 진동을 측정합니다.
배경
· 모터 동작 중 거동을 토크와 진동을 측정하여 해석합니다.
· FFT 연산으로 주파수 해석을 실시하여 예상하지 못했던 주파수 성분을 발견해냅니다.
동적 모터 특성 측정
■ MR6000의 X-Y 표시기능을 사용해 모터 특성을 측정합니다.
• 모터 개발 또는 모터를 이용하는 용도에서, 모터의 시동부터 정지까지의 동작 중, 회전수의 변화와 함께 토크 · 모터 파워 · 모터 효율 · 인버터 출력전력 등이 어떻게 변화하는지를 확인합니다.
• 예를 들어, 회전수를 X축에 두고 X-Y표시하면, 회전수마다의 동작을 해석합니다.
리졸버 회전각 측정
■ 모터의 정밀 제어를 위해
예를 들어, 항속거리 신장이 요구되는 EV는 모터 제어의 에너지 효율 향상이 필요하며 정밀하게 모터를 제어해야 합니다.
모터의 정확한 각도 위치를 측정하기 위한 센서로 리졸버가 사용됩니다.
리졸버는 장시간에 걸쳐 엄격한 조건에서 작동하기 때문에 산업용 모터 · 서보 · 전기자동차 등 열악한 환경에서 사용되고 있습니다.
메모리 하이코더를 이용하여 모터에 장착된 리졸버에 대한 입출력 신호로부터 회전각을 구할 수 있습니다.
PC 소프트웨어 – GENNECT One
측정 중인 데이터를 실시간으로 PC 에서 일괄표시 · 저장할 수 있습니다.
다른 측정기와 결합해서도 사용할 수 있습니다.
실시간 동시 관측
여러 측정기의 데이터를 일괄로 실시간으로 리스트 · 그래프 표시합니다.
LAN 내 원격조작기능
측정기의 설정을 변경하거나, 측정을 시작 · 정지하는 등 제어할 수 있습니다.
PC 소프트웨어 – MR6000 뷰어
MR6000 및 MR6000-01로 측정한 데이터를 PC에 불러와 파형 표시 및 연산 실행 가능.
수치 연산 · 파형 연산 · FFT 연산 등 MR 6000과 똑같은 기능을 PC에서 실행할 수 있습니다. (일부 기능 제한 있음)
대응 기종 : MR6000, MR8847A, MR8827, MR8740, MR8741
유상/무상 소프트웨어 비교
그 외에도 GENNECT ONE (무상 소프트웨어)을 사용 가능합니다.
버전업 V3.00으로 더욱 사용하기 편리해졌습니다
● 2020년4월에 신기능을 탑재했습니다.
NEW：CAN, CAN FD 측정기능을 탑재
NEW：듀얼 샘플링 기능을 탑재
NEW：XY파형표시기능을 탑재
NEW：파형 연산(주기연산)기능을 탑재
NEW：FFT기능을 탑재
NEW：메모리 분할기능을 탑재
기분 좋을 정도로 자유자재로 사용할 수 있는 메모리 하이코더
12.1인치 정전 용량식 터치 패널을 채택. 미끄러지듯 부드럽고 직감적인 조작을 실현했습니다.
방대한 측정 데이터 중 보고싶은 파형을 간단하게 검색할 수 있는 ‘파형 검색 기능’을 탑재. 측정한 모든 데이터 중에서 이상 파형을 자동 검색합니다.
높은 스위칭 주파수를 정확하게 파악하는 주파수 대역과 절연 성능
고효율화가 요구되는 인버터 평가 시험 또는 전원 설계의 평가에서는 스위칭 파형을 정확하게 파악하고 싶다는 요망이 있습니다.
MR6000은 200MS/s 고속 샘플링 속도를 유지하면서 CH간 절연과 DC 400V 다이렉트 입력을 실현했습니다.
더욱이 커서를 클릭하여 트레이스값을 원활하게 읽어내는 부드러운 조작성을 실현했습니다.
아날로그 최대 32ch 동시 측정
한번에 다점을 측정.
1 유닛으로 4ch 5MS/s 16bit 성능을 응축한 ‘4ch 아날로그 유닛 U8975’를 여러 대 사용하는 것으로 최대 32ch의 다채널 측정을 실현했습니다.
측정하면서 저장하는 경이로운 실시간 저장
내부 처리를 고속화하는 것으로 측정하면서 외부 미디어에 실시간으로 데이터를 저장할 수 있습니다.
더욱이, MR6000은 최신 인터페이스를 탑재하여 데이터 전송 속도가 32배 빨라졌습니다.
기존 대비 32배의 데이터 전송 속도
미디어로 데이터를 전송하는 속도를 최대 32배 향상했습니다.
이에 따라 기본 모델에서는 MS/s 에서 1ch 분의 전송이 가능했지만 MR6000에서는 32ch분의 데이터 전송이 가능합니다.
(※당사 메모리 하이코더 시리즈와 비교 ※측정 조건에 따라 다릅니다.)
극적으로 개선한 데이터 저장 시간
장시간에 걸쳐 측정했을 때의 데이터 양은 매우 많고 모든 데이터를 컴퓨터로 전송하기에는 방대한 시간을 필요로 합니다.
MR6000은 최신 인터페이스를 채용함과 동시에 내부 처리의 고속화에 따라 측정 데이터를 미디어에 저장하는 시간을 단축했습니다.
데이터 저장만을 위해 기다려야 하는 번거로움이 없어, 작업 효율의 향상에 기여합니다.
착착 움직이는 쾌적한 터치 패널
정전 용량 터치 패널에 의한 직감 조작을 가능하게 했습니다.
설정 항목을 다이렉트로 터치하여 선택하거나 보고 싶은 곳을 직접 손가락으로 확대하여 표시할 수 있습니다.
몇 번이나 키를 눌러 설정하던 본래와 같은 수고가 없기 때문에 다채널의 측정 항목 설정도 간단하게 설정할 수 있습니다.
보기 편한 앵글
터치 패널의 조작성과 시인성이 좋은 각도를 조사하여 그것을 최대한으로 향상시킨 지지대를 채택했습니다.
책상 위에서 사용할 때 손목의 부담을 경감하고 자연스러운 시선으로 조작할 수 있습니다.
또한, 바닥에 놓은 상태에서도 사용하기 쉽게 제품 후면에도 지지대를 장착했습니다.
장소에 구애받지 않는 기존 대비 1/2 스케일
열류체 해석을 구사하여 환기구 또는 발열 부분, 냉각 팬을 최적의 위치에 배치하여 고속 처리 및 소형화를 실현했습니다.
콤팩트하게 된만큼 설치 면적이 적어지게 되어 좁은 작업 스페이스에서도 사용하기 쉽게 되었습니다.
(8861-50 사이즈와 비교)
다루기 좋은 핸들링
그립감이 뛰어난 레버 핸들은 한손으로도 양손으로도 들고 옮기기 쉽게 설계되어 있습니다.
또한, 제품의 양 사이드에도 손잡이 부분이 있으므로 양손으로 들 수 있습니다.
제품 우측면의 상하에는 인터페이스 또는 유닛의 입력 단자를 보호하는 간이 프로텍터가 장착되어 있어 예상치 못한 충격으로부터 보호합니다.
고정밀도, 대전류 측정 센서에 대응
MR6000은 다채널로 다양한 현상을 파악할 수 있는 고정밀도 센서의 성능을 최대한 살릴 수 있는 고스펙 모델입니다.
또한, 프로브의 전류를 MR6000 본체에서 공급할 수 있는 프로브 전원 유닛 Z5021도 옵션으로 장착할 수 있습니다.
PC로 다이렉트 저장
FTP 송신 기능과 실시간 저장 기능을 병용함으로써 측정 데이터를 직접 컴퓨터에 전송할 수 있습니다.
측정 후 스무스하게 데이터 측정이 가능합니다.
ECU, 인버터, 모터의 시험이 가능
전류 유닛 8971과 당사 커런트 프로브 또는 커런트 센서를 조합하는 것으로 태양광 발전이나 EV/HEV의 개발 현장에서 필요한 ‘넓은 온도 범위’, ‘고정밀도, 대전류 측정’을 실현했습니다.
더욱이, 센서를 연결하는 것만으로 자동 인식되어 스켈링 설정을 실행하는 편리한 기능도 탑재하고 있습니다.
또한, 고속 아날로그 유닛 U8976과 당사 전류 프로브, 클램프 온 프로브를 조합함으로써 고정밀도, 광대역에서의 전류 파형 관측도 가능합니다.
노이즈가 없는 파형을 관측하는 디지털 필터 연산
측정 데이터의 고조파 노이즈 또는 특정 주파수 노이즈를 제거할 수 있습니다.
유닛에 표준 탑재되어 있는 필터로는 제거할 수 없는 노이즈를 제거하고 싶을 때 유효합니다.
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI MR6000 제품 데이터시트의 핵심 사양입니다.
- MEMORY HiCORDER MR6000
- High-speed isolation measurement at 200 MS/s
- 4.00 Unit sensor
- · High-speed isolation measurement at 200 MS/s
- · Up to 16 analog channels & 12-bit ADC resolution Sampling
- unlocks the full measuring potential of the MR6000. 20 MS/s sampling MR6000 200 Ms/s sampling
- the unit to perform isolated measurement at 200 MS/s.
- Max. 16 channels
- High Speed Analog Unit U8976
- addition to high-speed sampling at 200 MS/s. It has the performance needed No missed high-speed signals Capture switching waveforms
- concern with negative effects from voltage Video describing measurement at up to 200 MS/s ►
- · Long-term recording and high-speed sampling in multiple channels 1h at 1MS/s
- of time. SD Memory Card Z4003 (8 GB) 1 MS/s 8 ch Approx. 8 m 5 MS/s
- PC 1 MS/s 8 ch Depends on PC capacity 5 MS/s
- During measurement HD Unit U8333 10 MS/s 5 MS/s 2 MS/s 1 MS/s 500 kS/s
- SD Memory Card Z4003 5 MS/s 2 MS/s 1 MS/s 500 kS/s 200 kS/s
- high-speed, and high-resolution measurement. countries. With high-speed sampling at up to 1 MS/s and 16-bit resolution,
- locations across 32 channels at 5 MS/s voltage governor switching timing.
- Simultaneously measure up to 32 channels Single solution for 3-phase current measurement
- Thanks to four input channels and a high-sensitivity 100 mV f.s. range, the 2 MHz, 16-bit A/D resolution, and DC accuracy of 0.3% f.s. to facilitate
- 4 mV Clamp-type high-accuracy
- 2 mV temperature characteristics,
- During measurement with the CT6711 (10 V/A range)
- Wheel speed CAN Sensor SP7001/SP7002, Parking brake on/off
- Reproducibility testing Measurement of abnormal Max. 15 V output + amplifier Reproduce and output
- · 4 channels · DC and up to 20 kHz sine wave signal output · 8 channels · Pulse waveform signal output
- · Signal output ±10 V, 5 mA · Output mode (pulse output, pattern output, logic output, open collector output)
- Power Cord 9248 When measuring high voltages, the
- Carrier frequency (10 kHz)
- U-phase current (100 Hz)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- HIOKI MR6000-01 메모리 하이코더 ☆ 가격문의
- HIOKI 히오키 MR8740 , MR8741 메모리 하이코더 (가격문의)
- 히오키 HIOKI MR8740T 메모리 하이코더 (가격문의)
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
히오키 HIOKI MR6000은 메모리 하이코더 시리즈 사상 최고의 측정 능력과 최속 전송 속도를 갖춘 기록계입니다. 대화면 터치패널로 직감적인 조작이 가능하고, 고속 아날로그 유닛 U8976 사용 시 200MS/s 절연 측정으로 한순간도 놓치지 않습니다. 측정하면서 저장하는 고속 실시간 저장으로 저장 시간을 대폭 단축했으며, 2021년 5월 펌웨어 버전업으로 신기능이 추가되었습니다.
이 제품이 속한 분류
데이터로거320
같은 브랜드 다른 제품
HIOKI 전체 제품422
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
