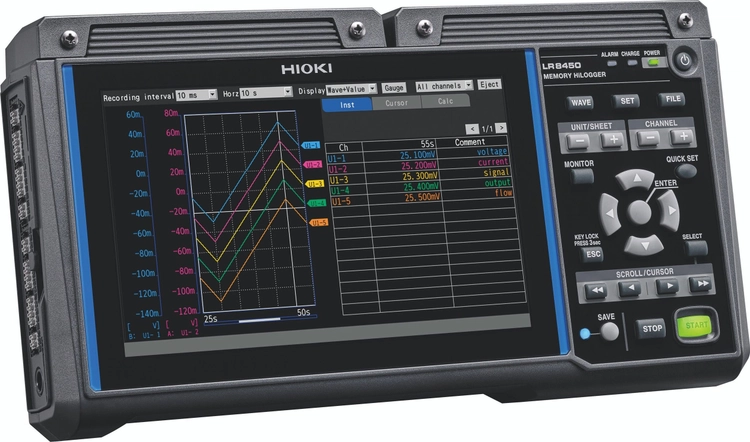

히오키 HIOKI LR8450-01 메모리 하이로거 (Max.330ch)
가격문의(상세정보 참조)

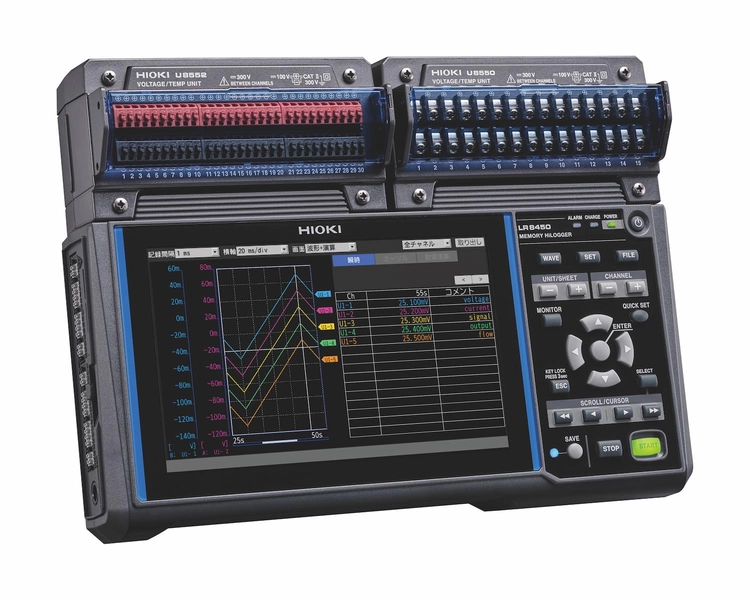

히오키 HIOKI LR8450-01
메모리 하이로거 (Max.330ch)

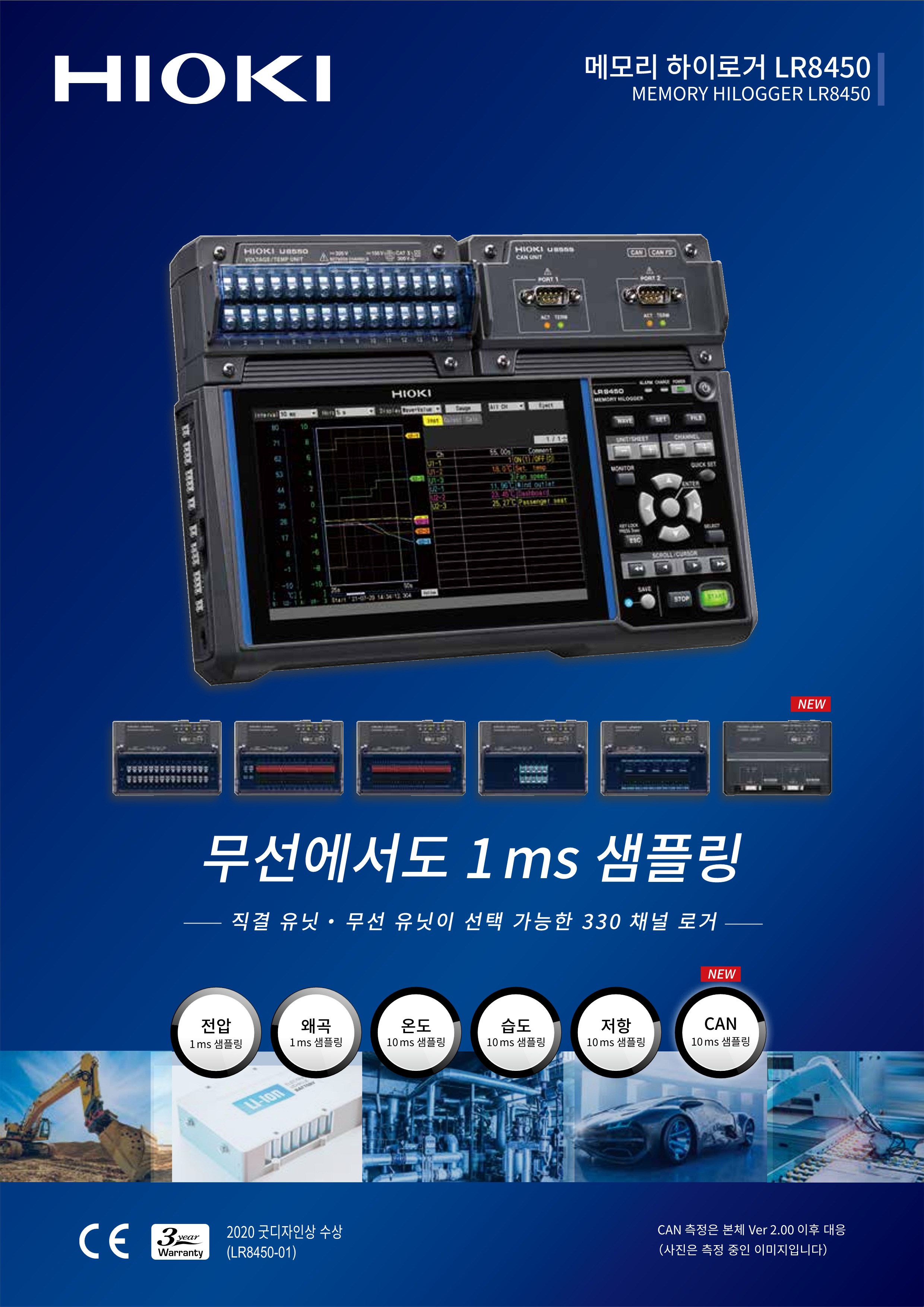

무선에서도 1ms 샘플링, 직결/무선 유닛 조합으로 330채널 측정 가능
● 무선 LAN 탑재 모델 / 직결 유닛, 무선 유닛을 추가 장착하면 최대 330ch (LR8450-01)
● 압력 등 각종 센서의 출력전압을 1ms 샘플링으로 측정
● 스트레인 게이지를 직접 연결해 최속 1ms 샘플링으로 측정
● 인버터 등 고전압・고주파 주변에서도 안정적으로 측정, 노이즈의 영향을 대폭 절감
● 무선 유닛을 사용하면 신호선의 배선길이를 최소화할 수 있어, 트러블을 방지 (LR8450-01)
● 무선 LAN 탑재된 로거를 사용하면 떨어진 장소의 데이터를 PC에서 관측 가능 (LR8450-01)
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 HIOKI LR8450-01
메모리 하이로거 (Max.330ch)
주요 특징
- 무선 LAN 탑재 모델 / 직결 유닛, 무선 유닛을 추가 장착하면 최대 330ch (LR8450-01)
- 압력 등 각종 센서의 출력전압을 1ms 샘플링으로 측정
- 스트레인 게이지를 직접 연결해 최속 1ms 샘플링으로 측정
- 인버터 등 고전압・고주파 주변에서도 안정적으로 측정, 노이즈의 영향을 대폭 절감
- 무선 유닛을 사용하면 신호선의 배선길이를 최소화할 수 있어, 트러블을 방지 (LR8450-01)
- 무선 LAN 탑재된 로거를 사용하면 떨어진 장소의 데이터를 PC에서 관측 가능 (LR8450-01)

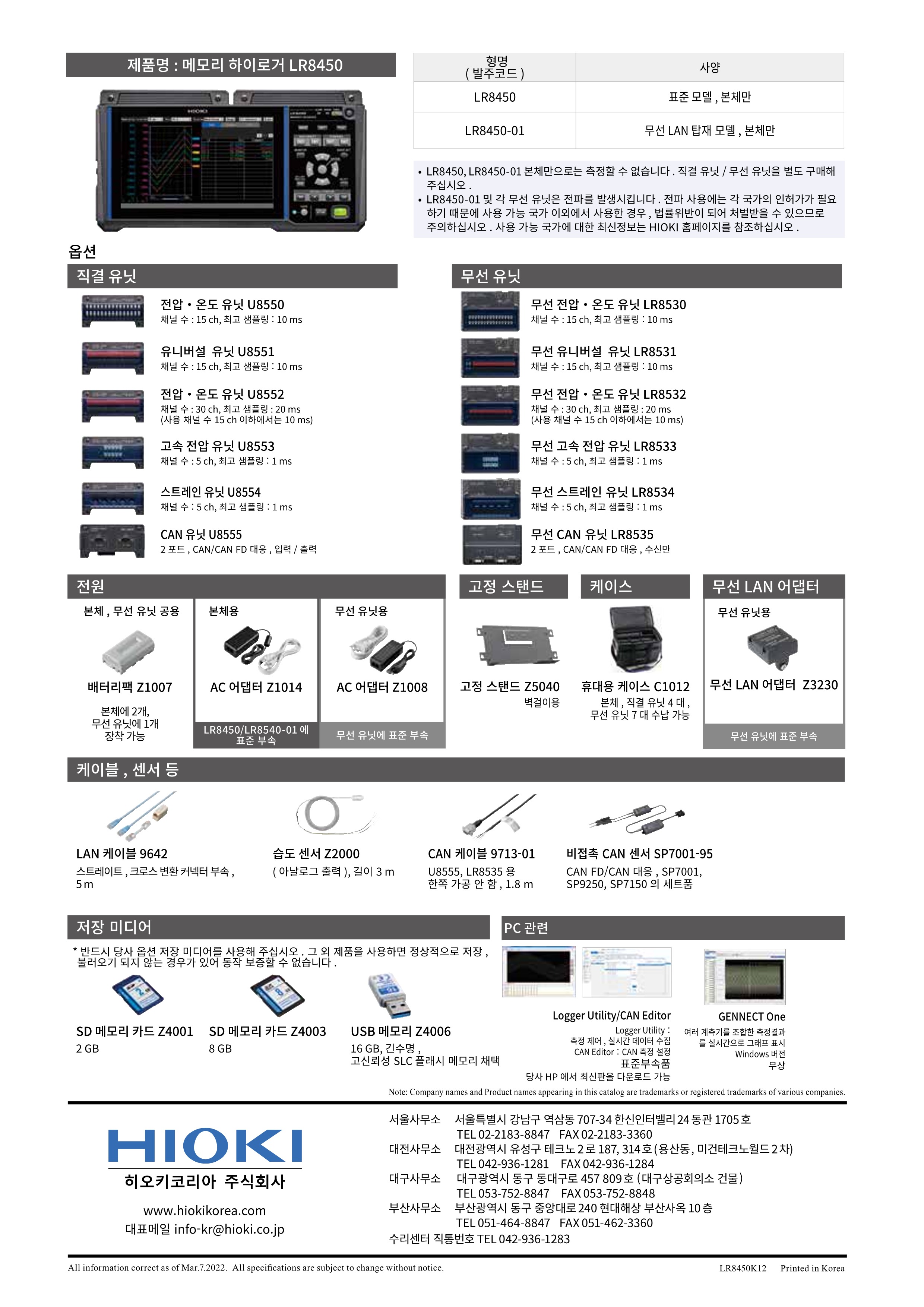

제품 개요:
제품번호 (발주코드)
LR8450-01
| 무선 LAN 탑재 모델, 본체만 |
※ LR8450,LR8450-01 본체만으로 측정할 수 없습니다. 직결 유닛/무선 유닛을 별도로 구매해 주십시오.
※LR8450-01 및 각 무선 유닛은 전파를 발생시킵니다. 전파 사용에는 각 국가의 인허가가 필요하므로 사용 가능 국가 이외에서 사용한 경우에는 법률 위반으로 처벌받을 수 있으므로 주의바랍니다.

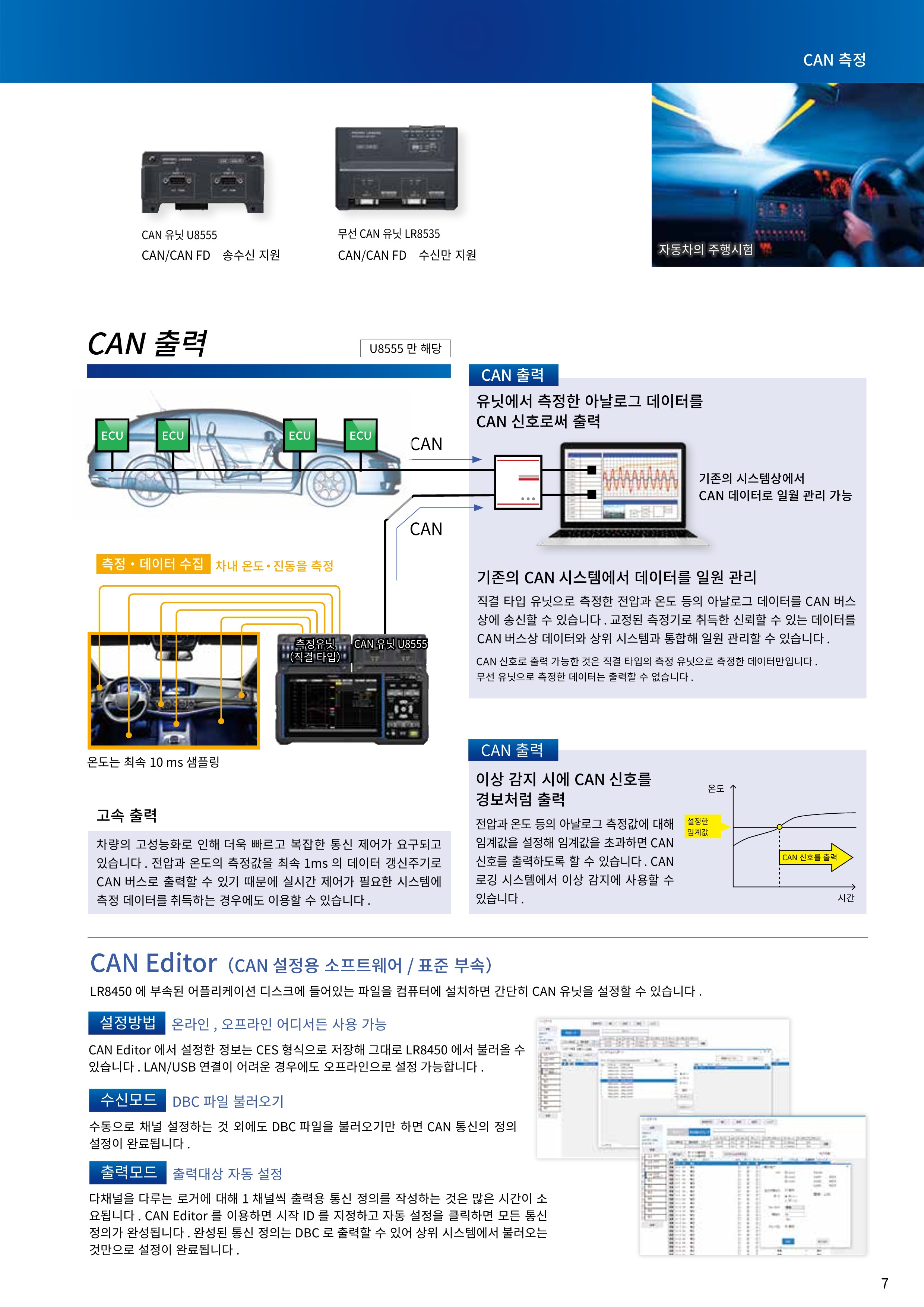

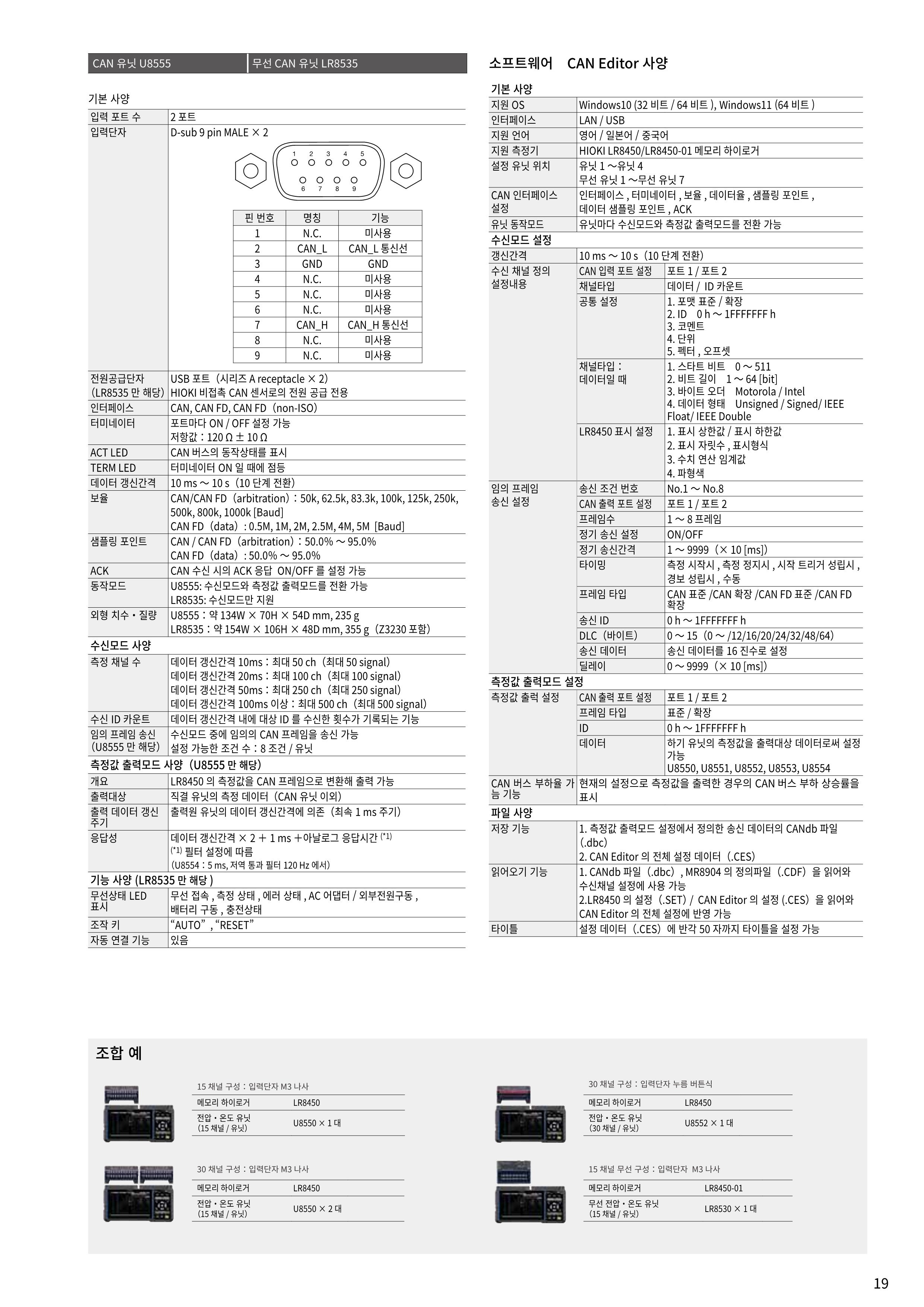

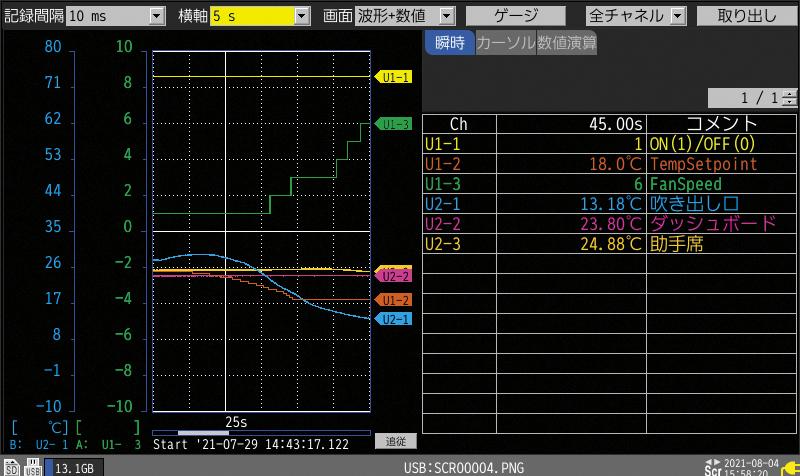

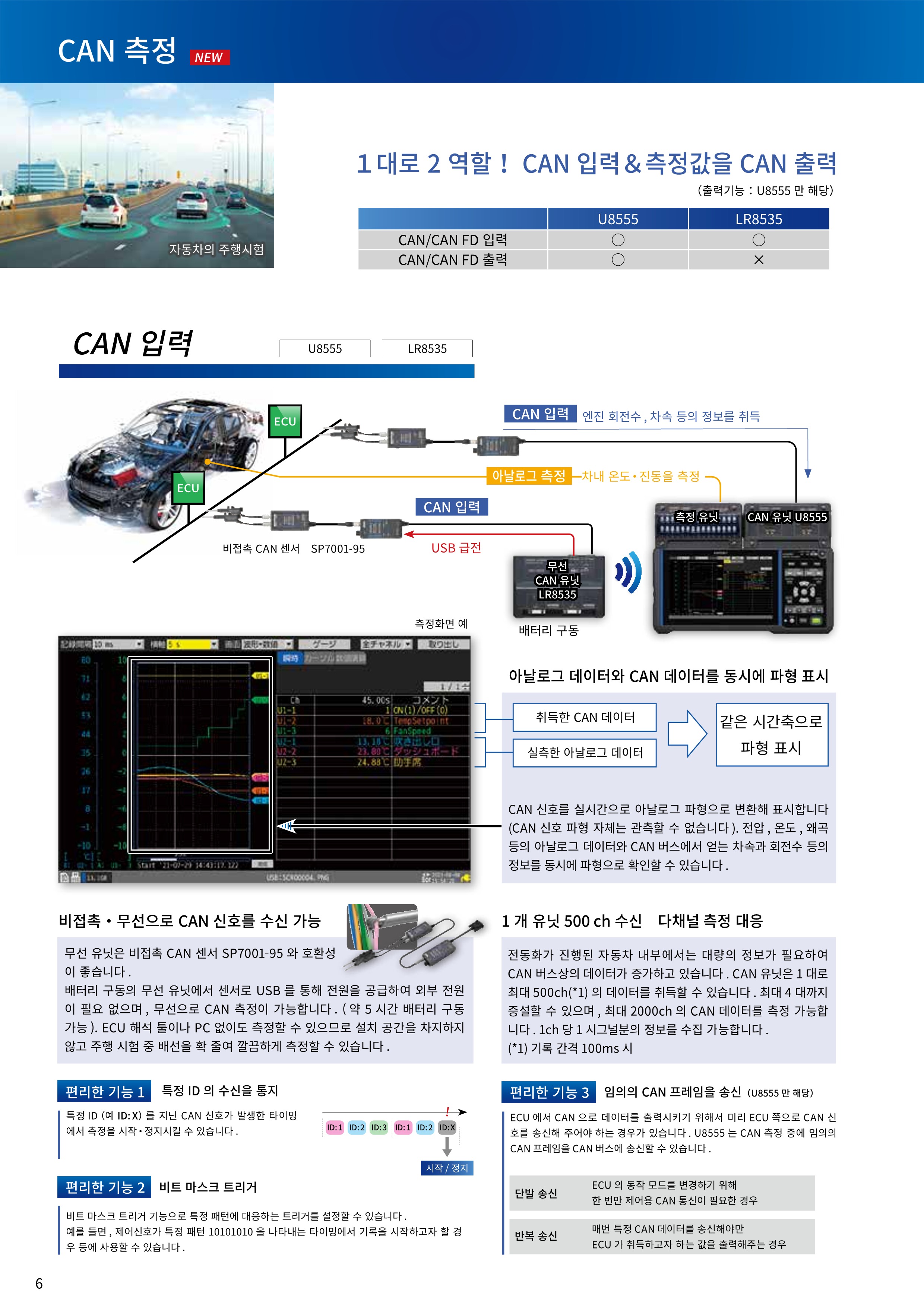

CAN 유닛을 사용한 실측 예
CAN 유닛으로 실차 주행 측정하는 모습을 영상으로 소개합니다. (1분40초)
차량 내부 온도를 측정하는 아날로그 데이터와 CAN 데이터를 실시간으로 동시에 파형 표시합니다.
또한 측정한 아날로그 데이터를 실시간으로 CAN 출력한 모습도 확인할 수 있습니다.
CAN 신호 정보와 아날로그 데이터를 동시에 파형화
최고 샘플링 : 10 ms(50 ch까지)
CAN 신호를 실시간으로 아날로그 파형으로 변환하여 표시합니다.
(CAN 신호 파형 자체는 관측할 수 없습니다.)
전압, 온도, 왜곡 등의 아날로그 데이터와 CAN 버스에서 얻을 수 있는 차속 및 회전수 등의 정보를, 동시에 파형으로 확인할 수 있습니다.
무선 유닛은 2스텝으로 간단 등록!
메모리 하이로거 LR8450-01은 분산된 장소의 데이터 수집과, 배선이 어려운 장소를 측정할 때 최적인 무선 LAN 탑재 데이터 로거입니다.
무선 유닛은 최대 7대까지 증설, 최대 330채널로 측정할 수 있습니다. 무선 유닛은 2스텝으로 간단 등록할 수 있습니다.
온도 다채널 측정에 최적화
온도 다채널 측정에 최적화된 데이터로거
온도 기록간격 : 최속 10ms 샘플링

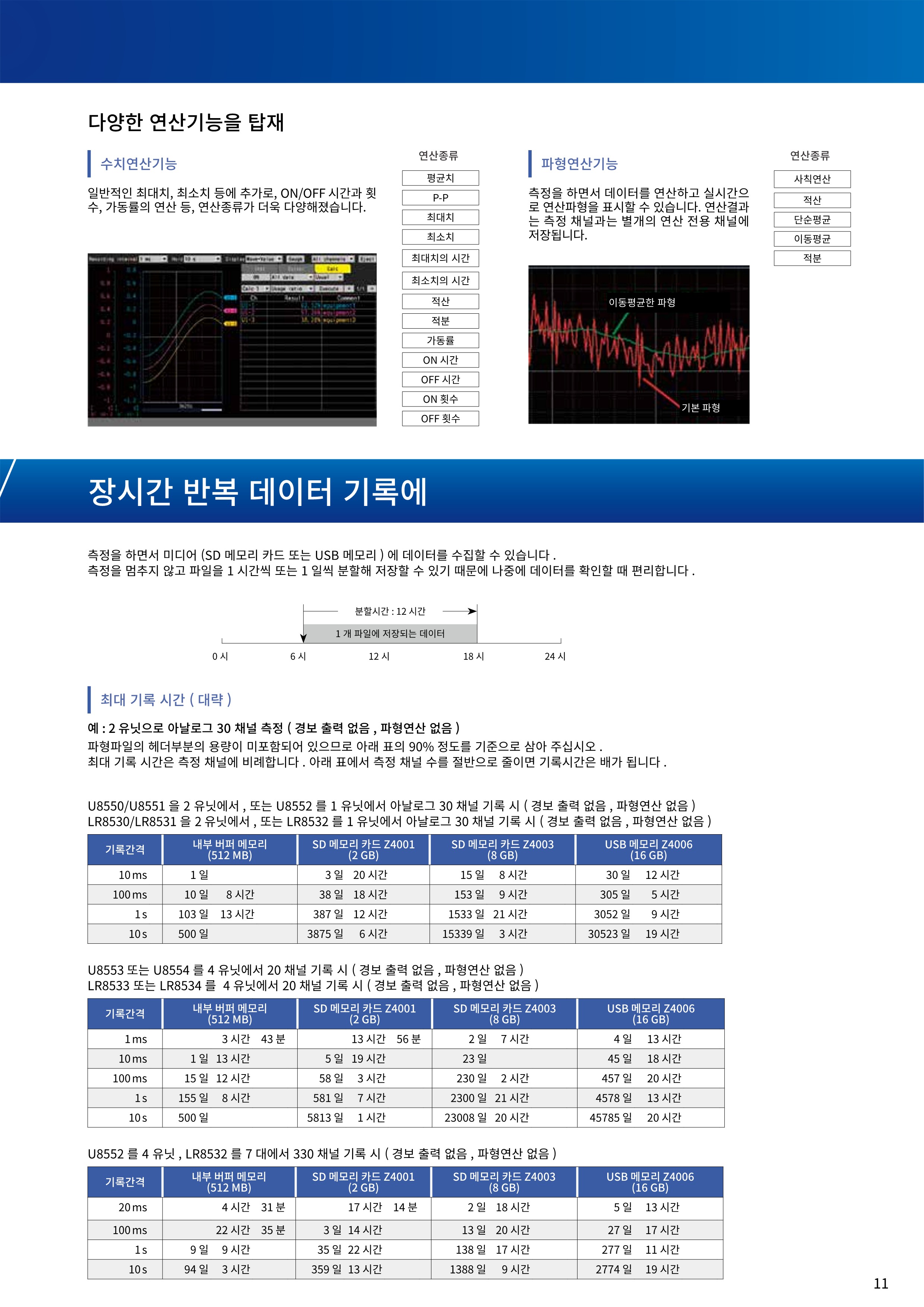

냉장고의 실외온도와 실내온도를 측정하면서 연산기능을 사용해 실외와 실내의 온도차를 확인할 수 있습니다.
측정을 계속하면서 과거의 파형 데이터를 보는 것이 가능합니다.
또한 측정을 하면서 시간 축의 표시를 변경해 온도변화의 전체 상을 확인 할 수 있습니다.
고전압 · 고주파도 안정된 측정 노이즈의 영향을 절감
노이즈의 영향을 줄여 고전압・고주파에서도 안정적으로 측정할 수 있습니다.
기존제품에서는 노이즈 환경하에서 온도 측정 시, 고주파의 영향을 받아 값이 시프트되거나, 크게 변동해 정상적으로 측정하지 못하는 경우가 있었습니다.
메모리 하이로거 LR8450는 설계를 재검점해, 고주파 노이즈의 영향을 대폭 감소시킴으로써 인버터나 배터리 주변에서 온도 측정하는데 최적입니다.

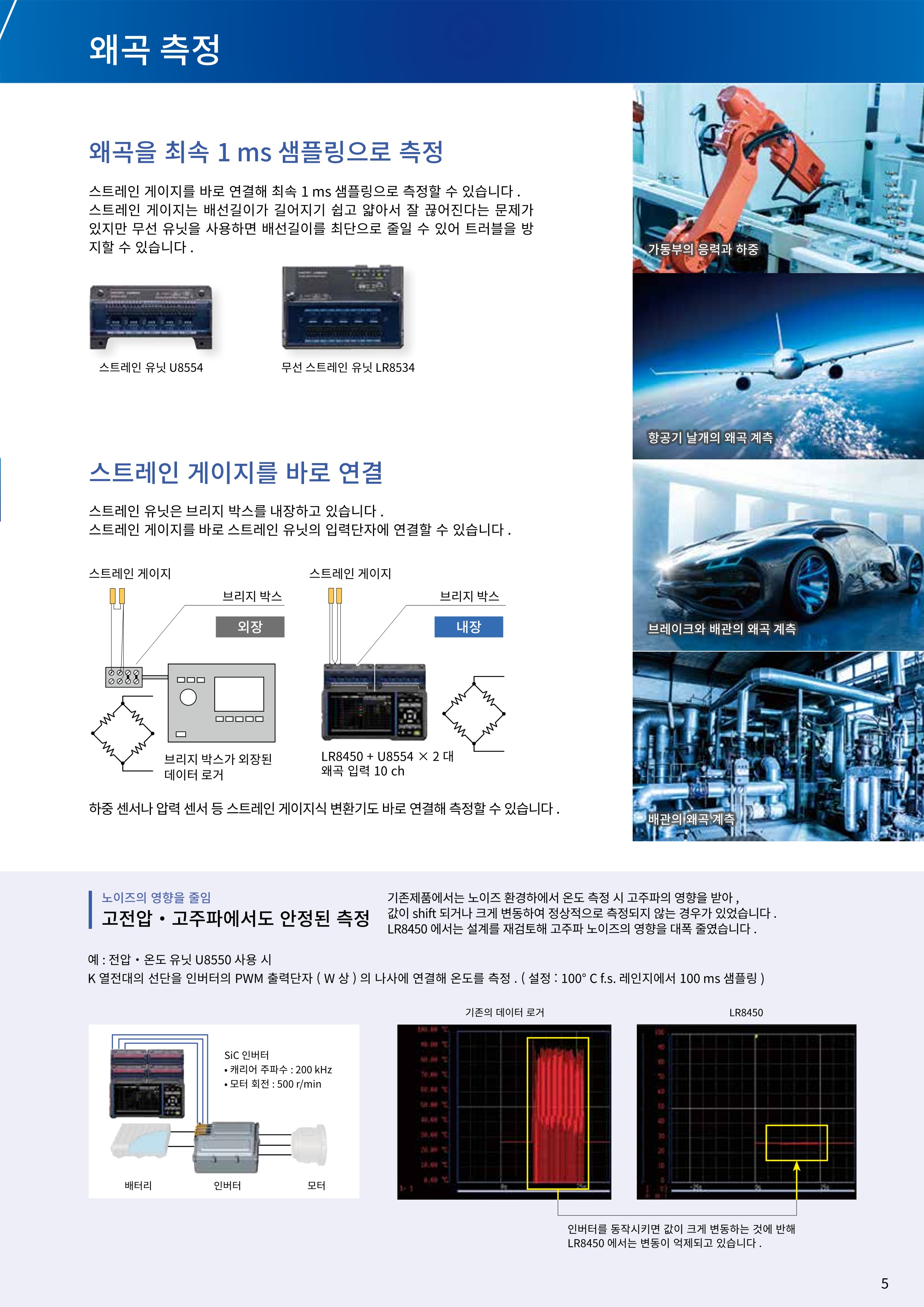

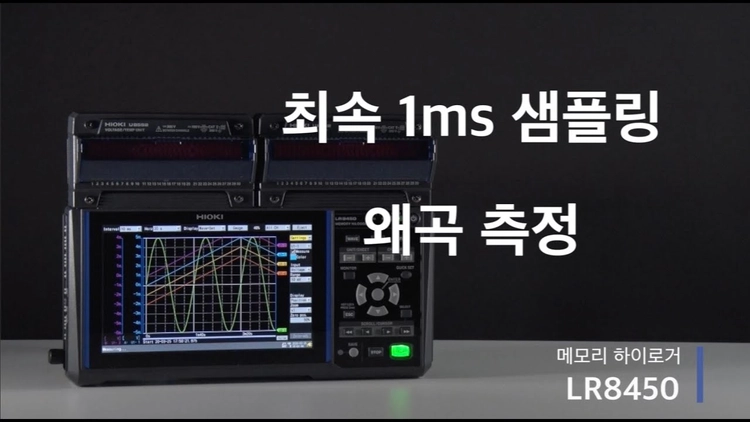

스트레인 게이지를 바로 연결 – 최속 1ms로 측정 가능
메모리 하이로거 LR8450는 스트레인 게이지를 직접 연결해 응력을 측정할 수 있는 데이터 로거입니다.
최속 1 ms 샘플링으로 수10 Hz 기록이 가능해, 가동부의 응력과 하중, 차단기 및 배관 등 왜곡 계측에 최적입니다.
다양한 측정 유닛을 자유롭게 증설할 수 있어, 측정상황에 따라 왜곡과 온도・전압을 동시에 기록할 수 있습니다.

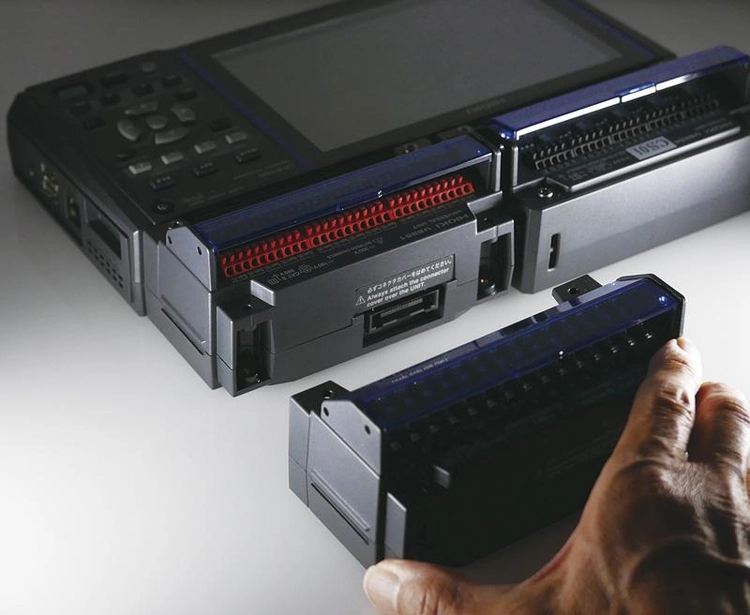

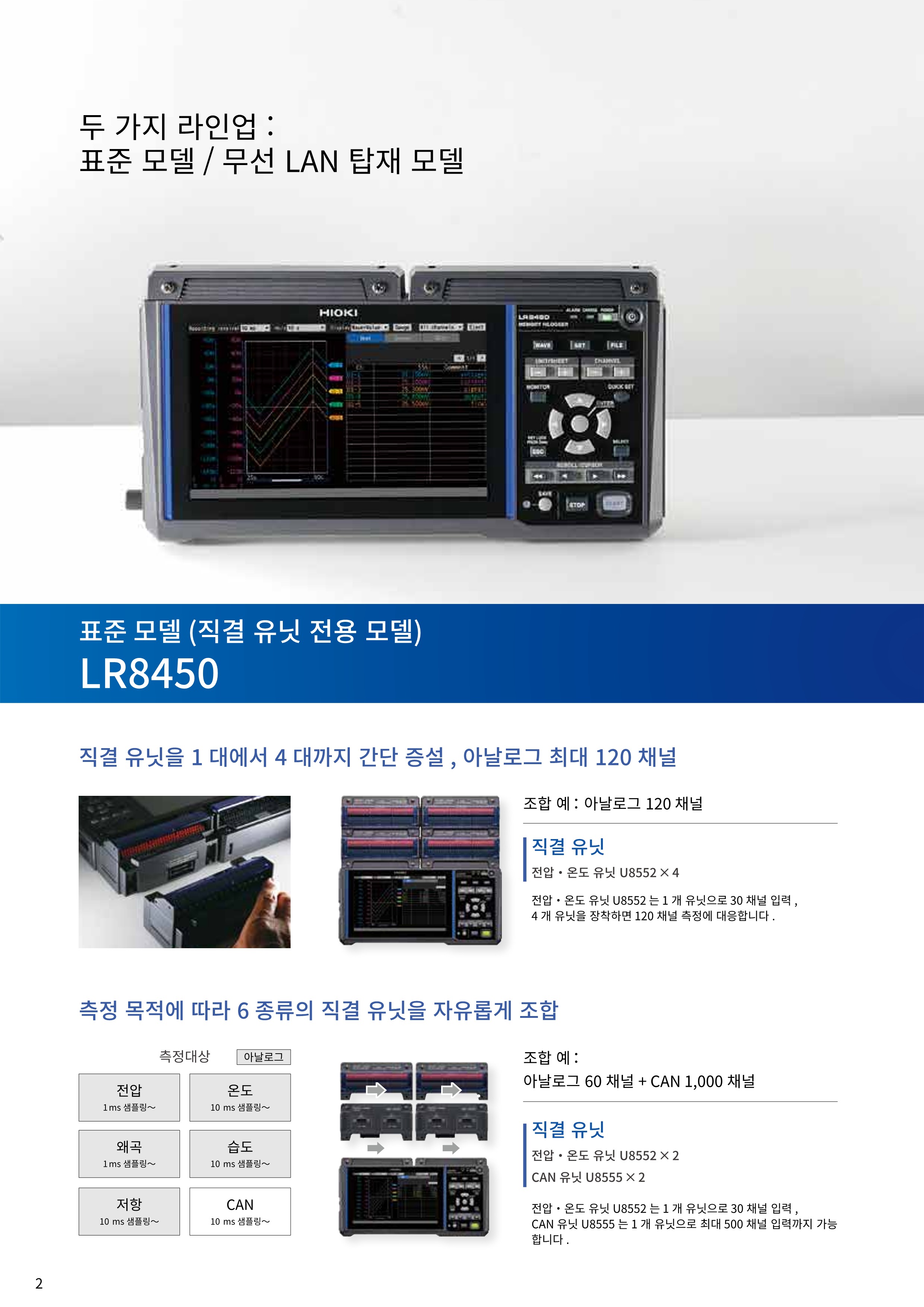

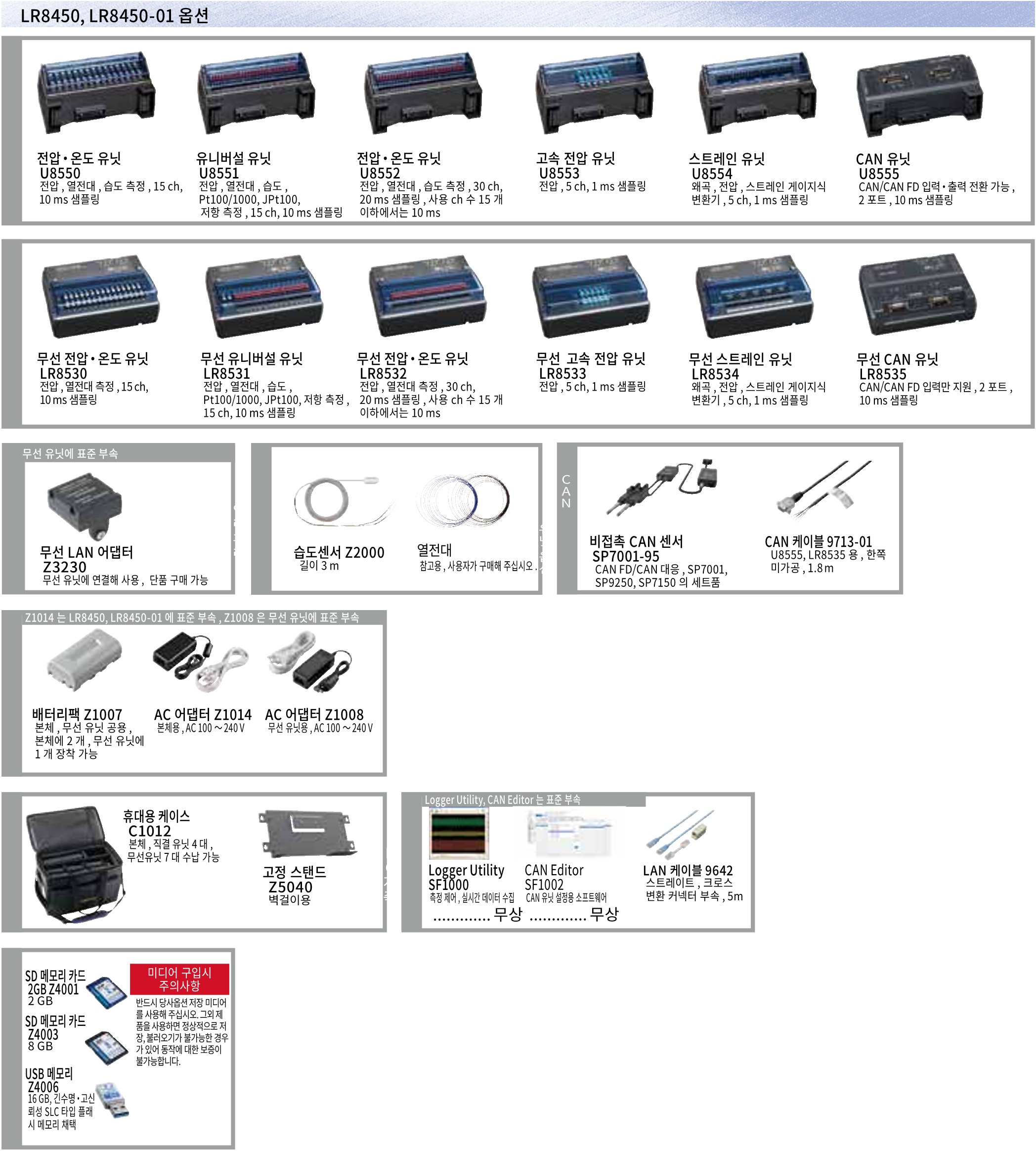

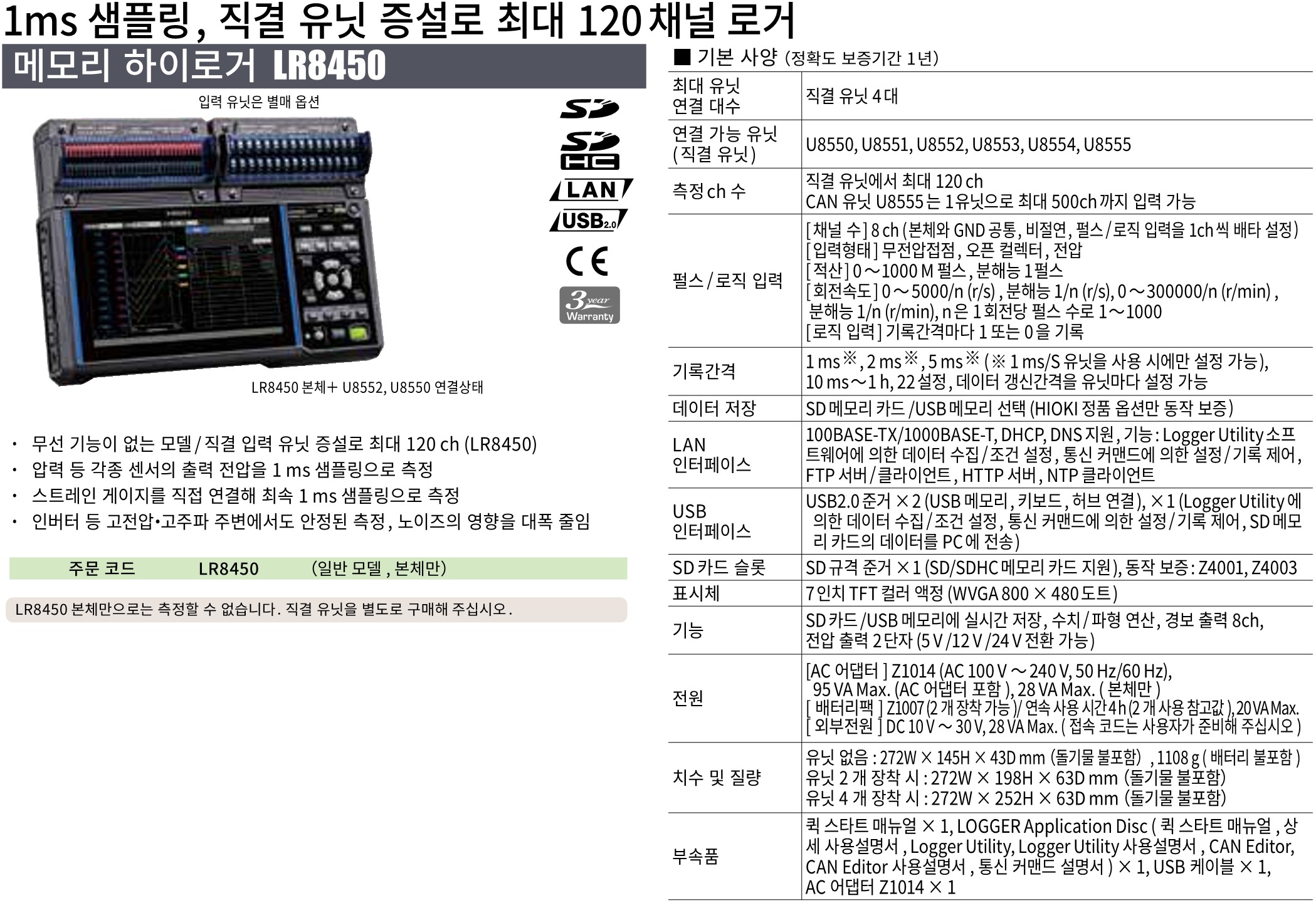

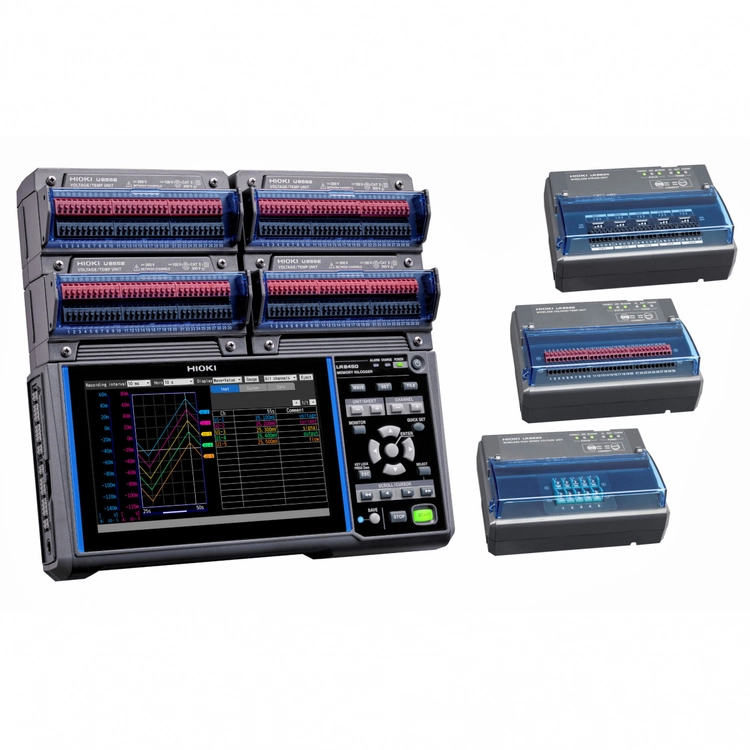

직결 유닛을 1대부터 4대까지 간단 추가 장착, 최대 입력 120채널

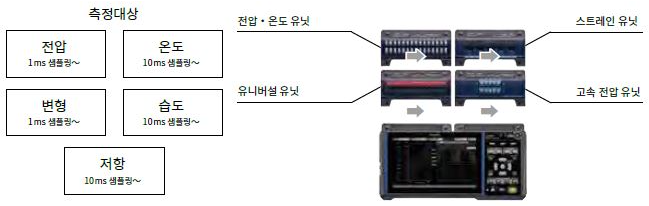

여러 측정상황에 맞춰 5종류의 직결 유닛을 자유롭게 조합해 사용할 수 있습니다.

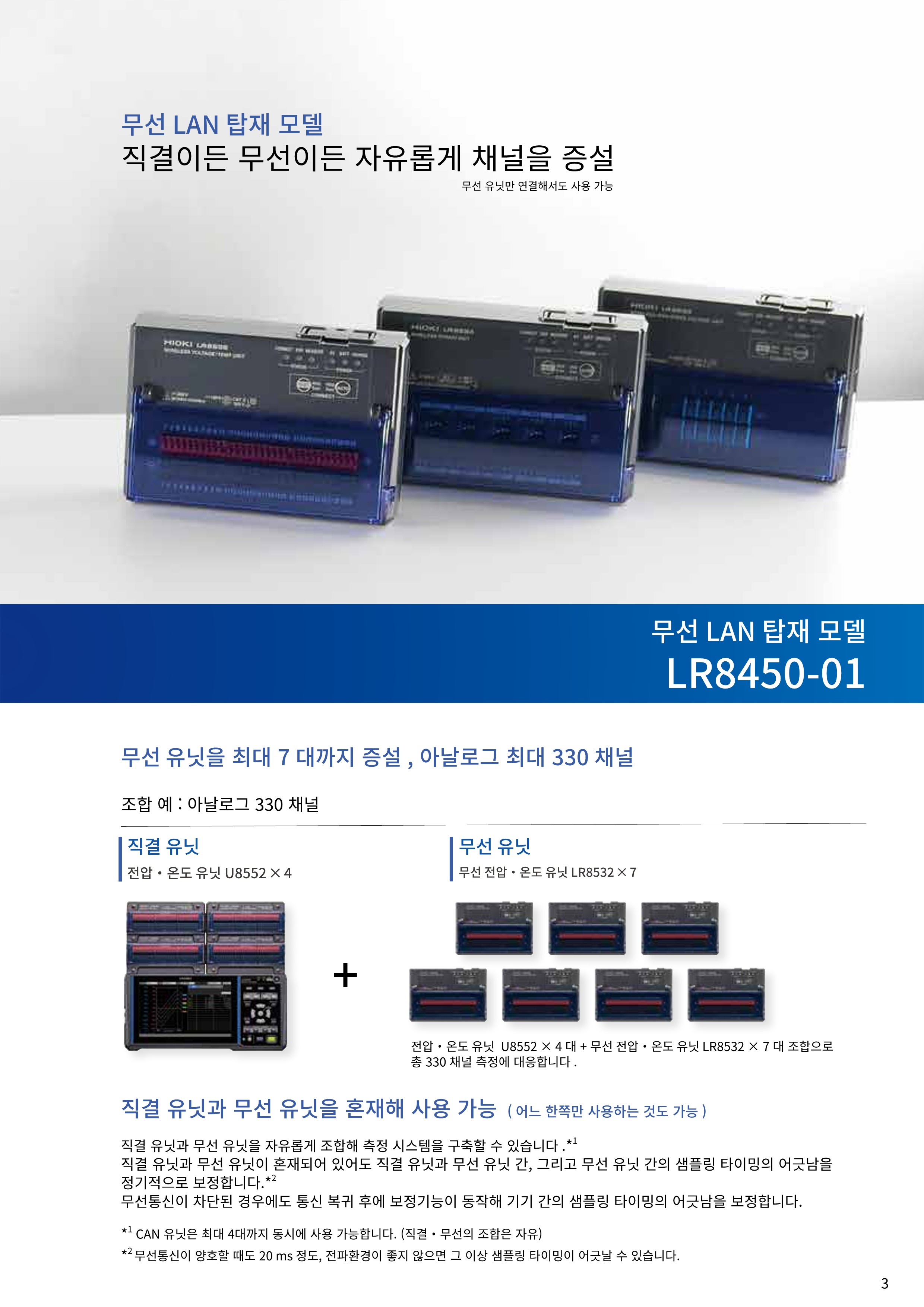

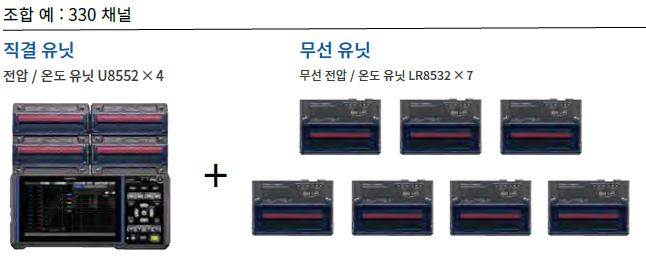

무선 유닛을 최대 7 대까지 증설 , 최대 330 채널
전압/온도 유닛 U8552 × 4 대 + 무선 전압/온도 유닛 LR8532 × 7 대 조합으로 총 330 채널 측정에 대응합니다.

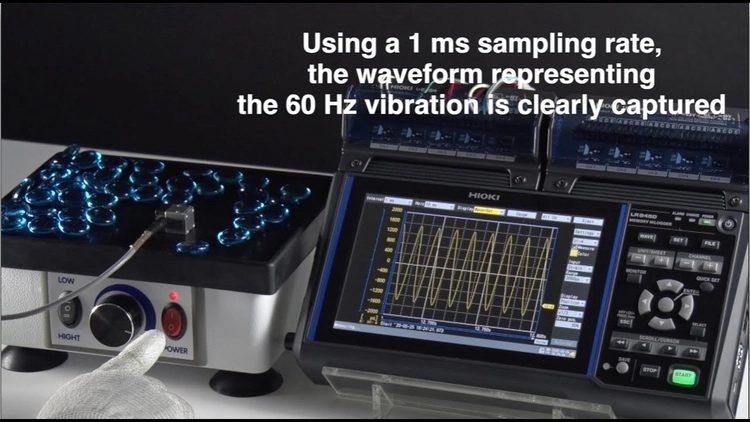

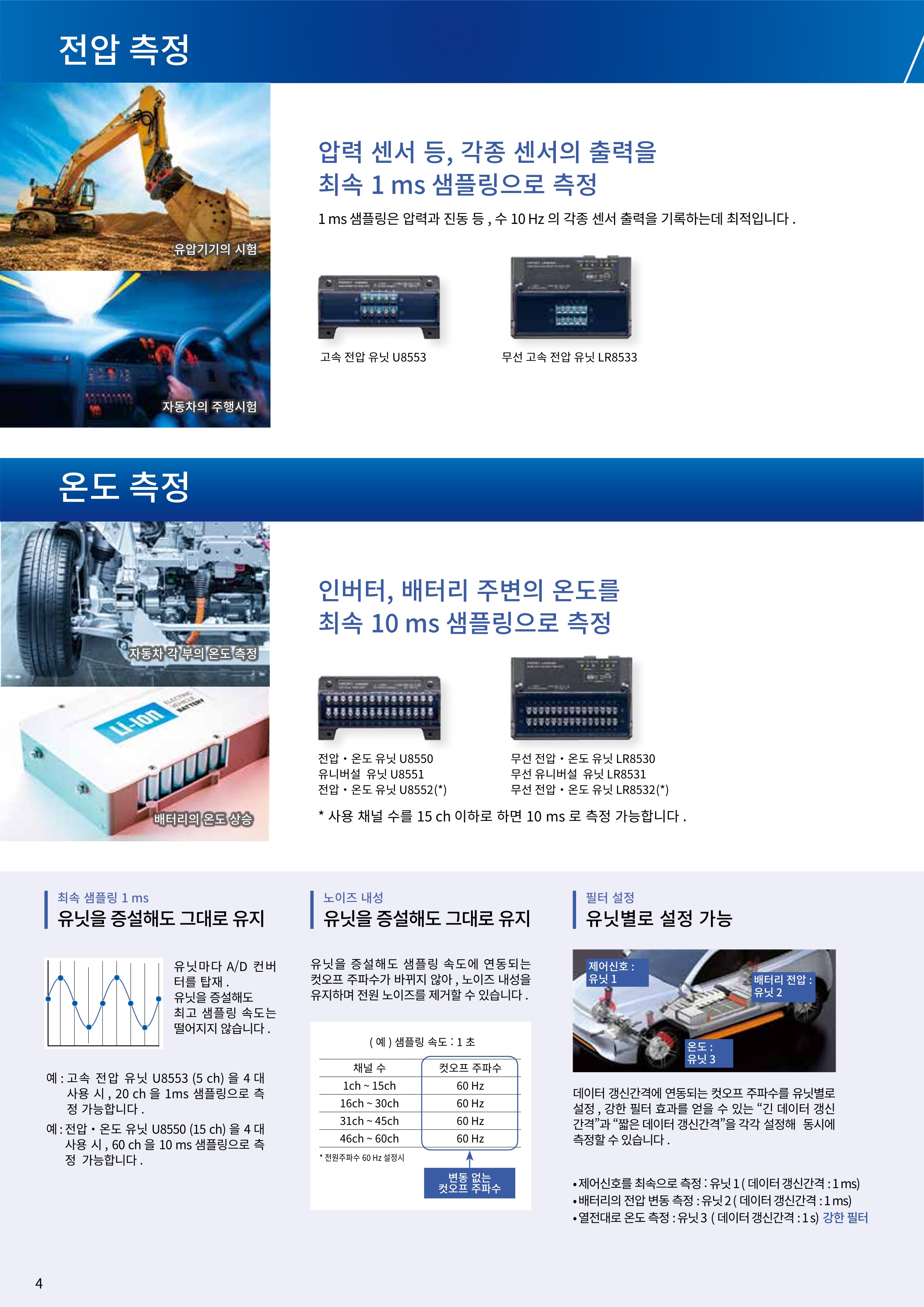

압력 센서 등, 각종 센서의 출력을 최속 1 ms 샘플링으로 측정
사용하는 측정 유닛 : 고속 전압 유닛 U8553
최속 1 ms 샘플링으로 측정 가능합니다.
1ms 샘플링은 압력 및 진동 등 수 10Hz 의 각종 센서 출력을 기록하는데 최적입니다.
왜곡도 1ms 샘플링으로 측정
스트레인 게이지를 바로 연결해 최속 1 ms 샘플링으로 측정할 수 있습니다.
스트레인 게이지는 배선길이가 길어지기 쉽고 얇아서 잘 끊어진다는 문제가 있지만,
무선 유닛을 사용하면 배선길이를 최단으로 줄일 수 있어 트러블을 방지할 수 있습니다

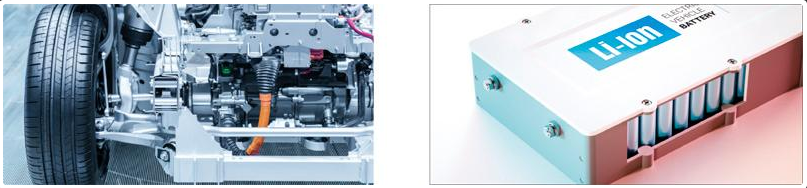

인버터, 배터리 주변의 온도 측정
예 ： 온도측정
사용하는 측정 유닛 : 전압・온도 유닛 U8550
유니버설 유닛 U8551
최속 10 ms 샘플링으로 측정 가능합니다.

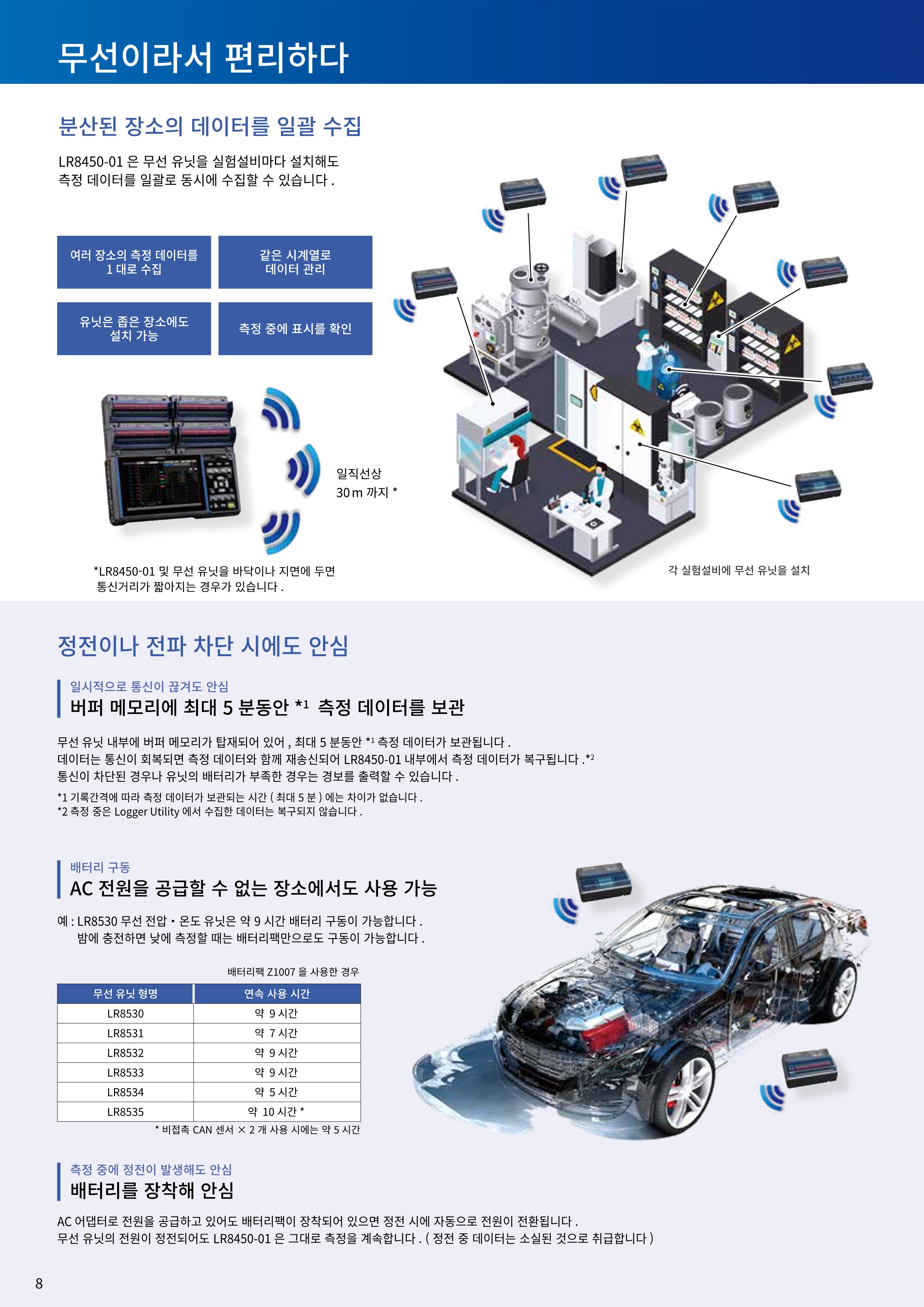

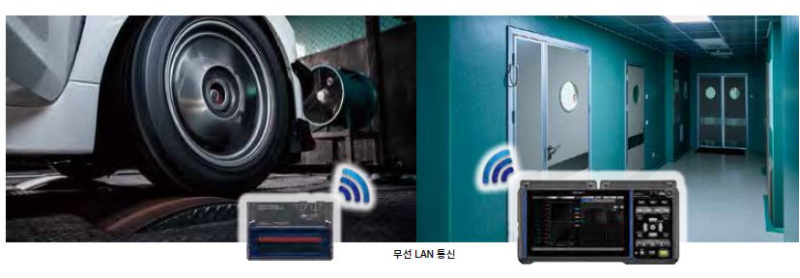

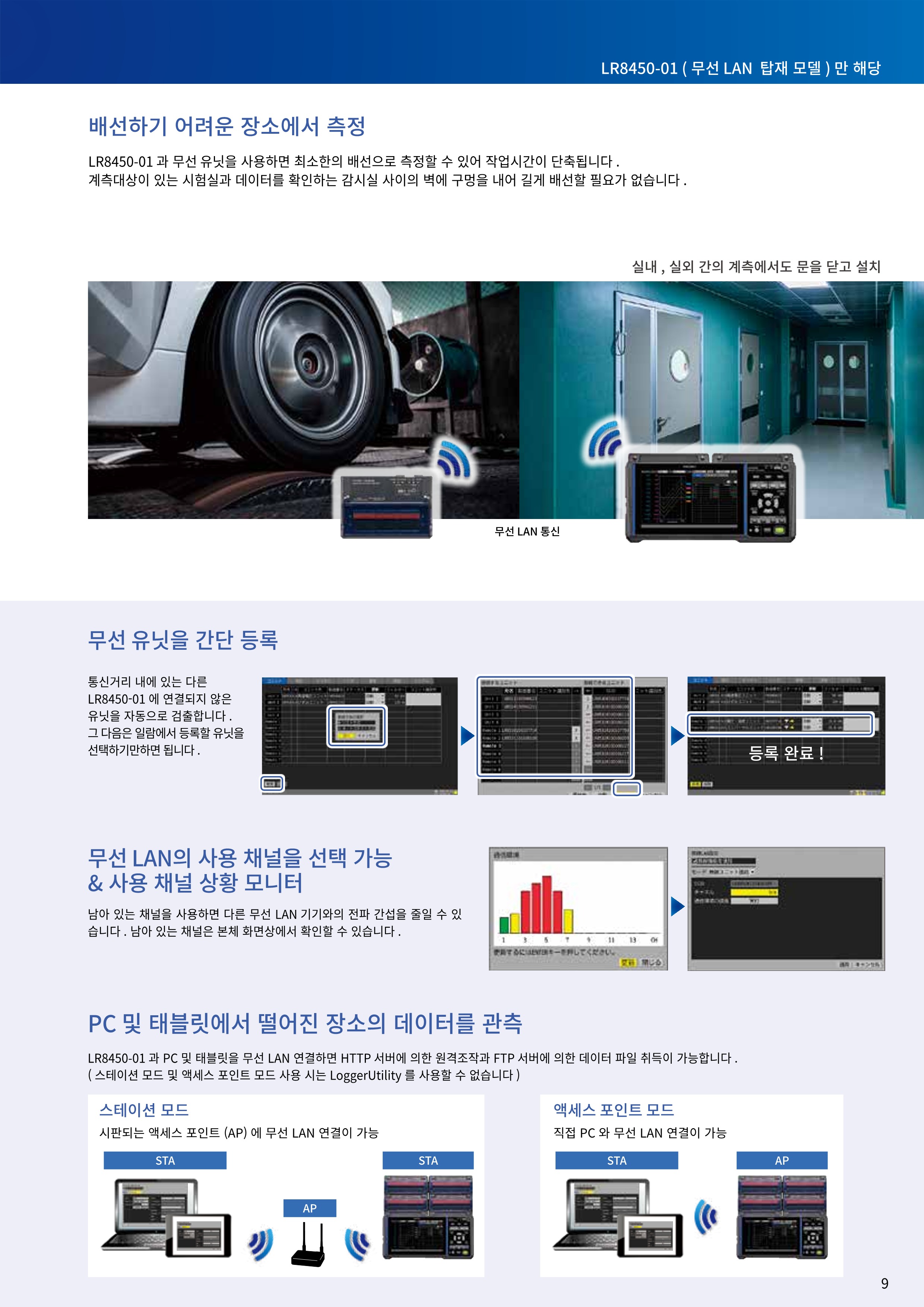

배선하기 어려운 장소에서 측정
LR8450-01 과 무선 유닛을 사용하면 최소한의 배선으로 측정할 수 있어 작업시간이 단축됩니다.
계측대상이 있는 시험실과 데이터를 확인하는 감시실 사이의 벽에 구멍을 내어 길게 배선할 필요가 없습니다.

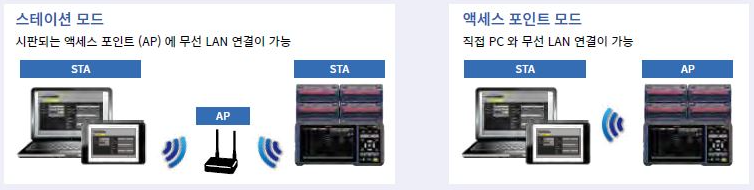

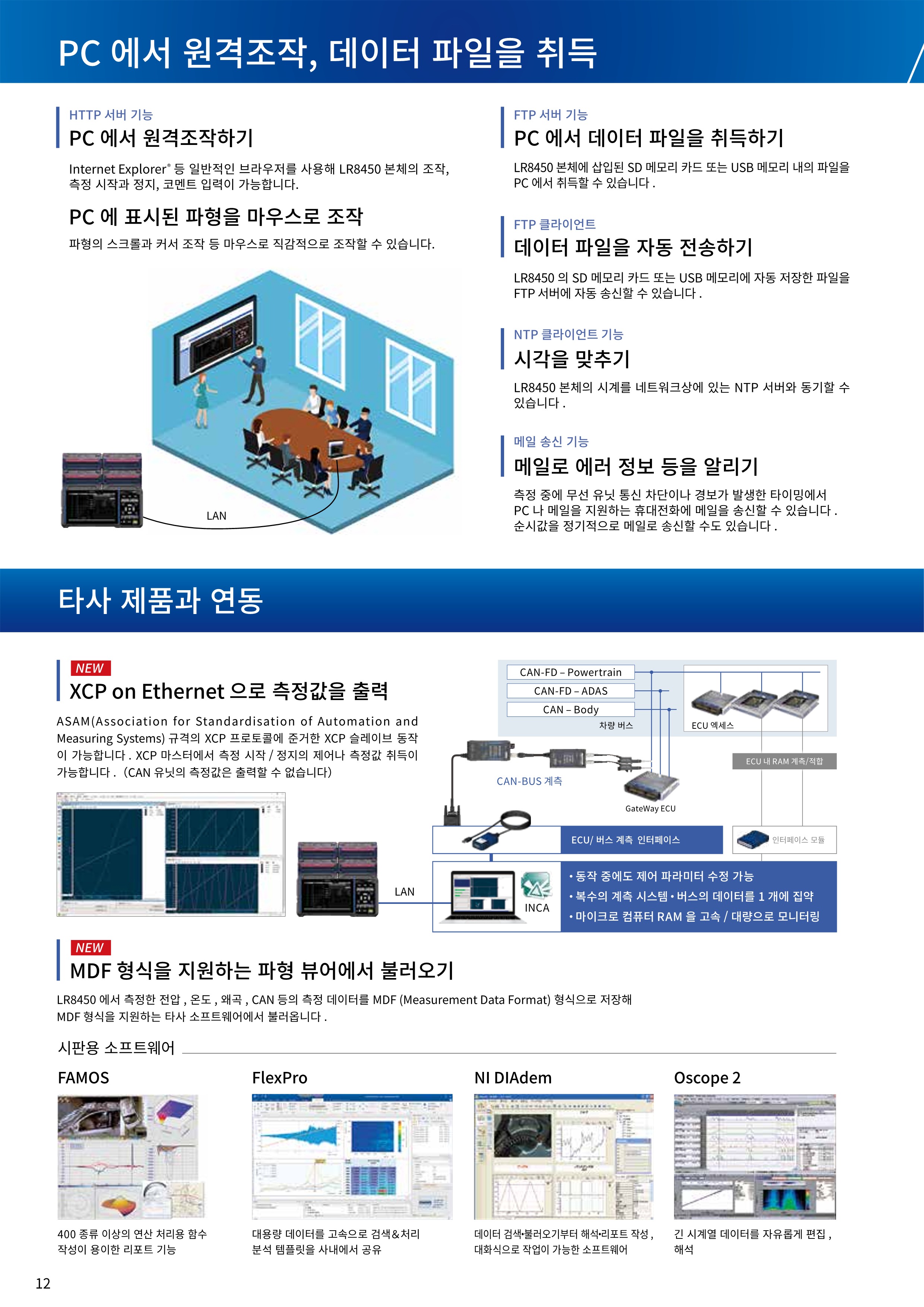

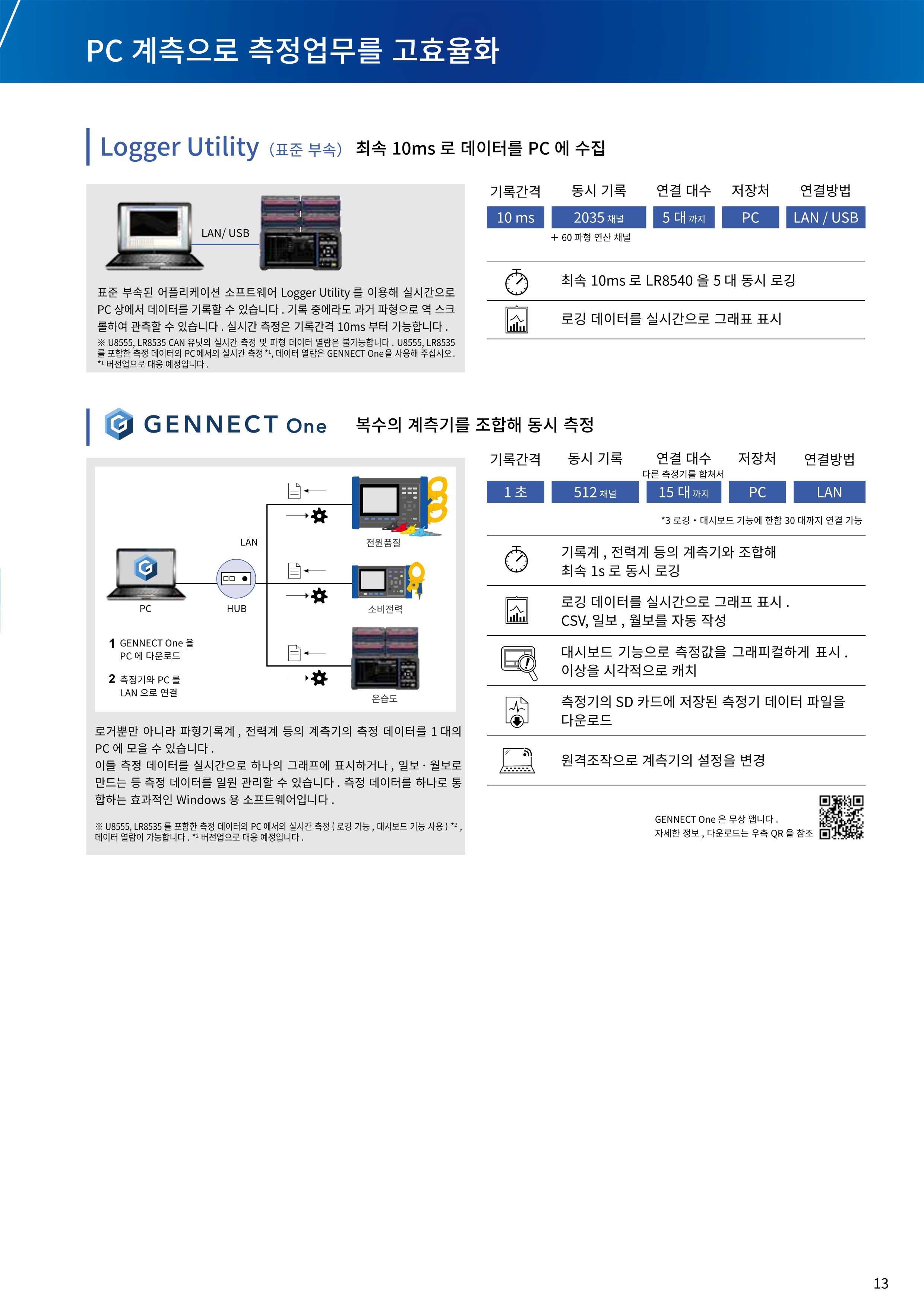

PC 및 태블릿에서 떨어진 장소의 데이터를 관측
LR8450-01과 PC 및 태블릿을 무선 LAN 연결하면 HTTP 서버에 의한 원격조작과 FTP 서버에 의한 데이터 파일 취득이 가능합니다.

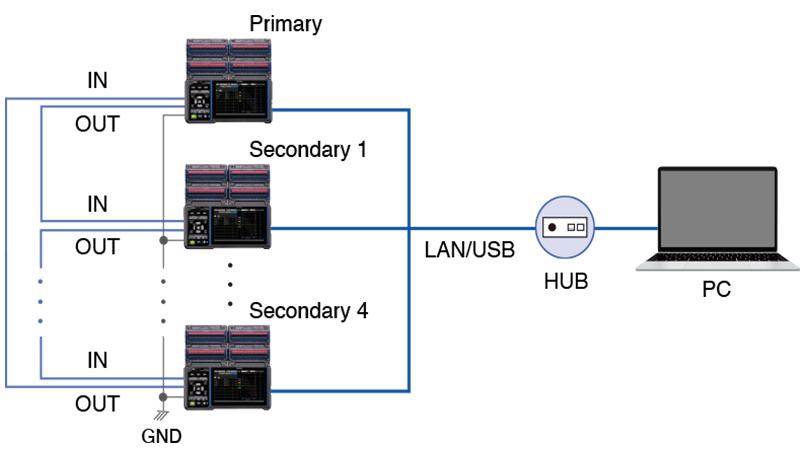

아날로그 600 ch 동기 샘플링 측정 【V2.10 이후】
복수의 LR8450의 외부 동기 단자(SYNC.IN, SYNC.OUT)를 연결하면 최대 5대(아날로그 600ch)의 동기화된 샘플링 측정이 가능합니다.
※무선 유닛이 연결되어 있는 경우, 동기 샘플링 기능은 사용할 수 없습니다.
데이터시트
매뉴얼
■ 관련 상품
- 히오키 HIOKI LR8450 메모리 하이로거 (Max.120~330ch) (가격문의)
- HIOKI 히오키 LR8432 열류로거 (가격문의)
- HIOKI LR8432-20 열류로거 ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.

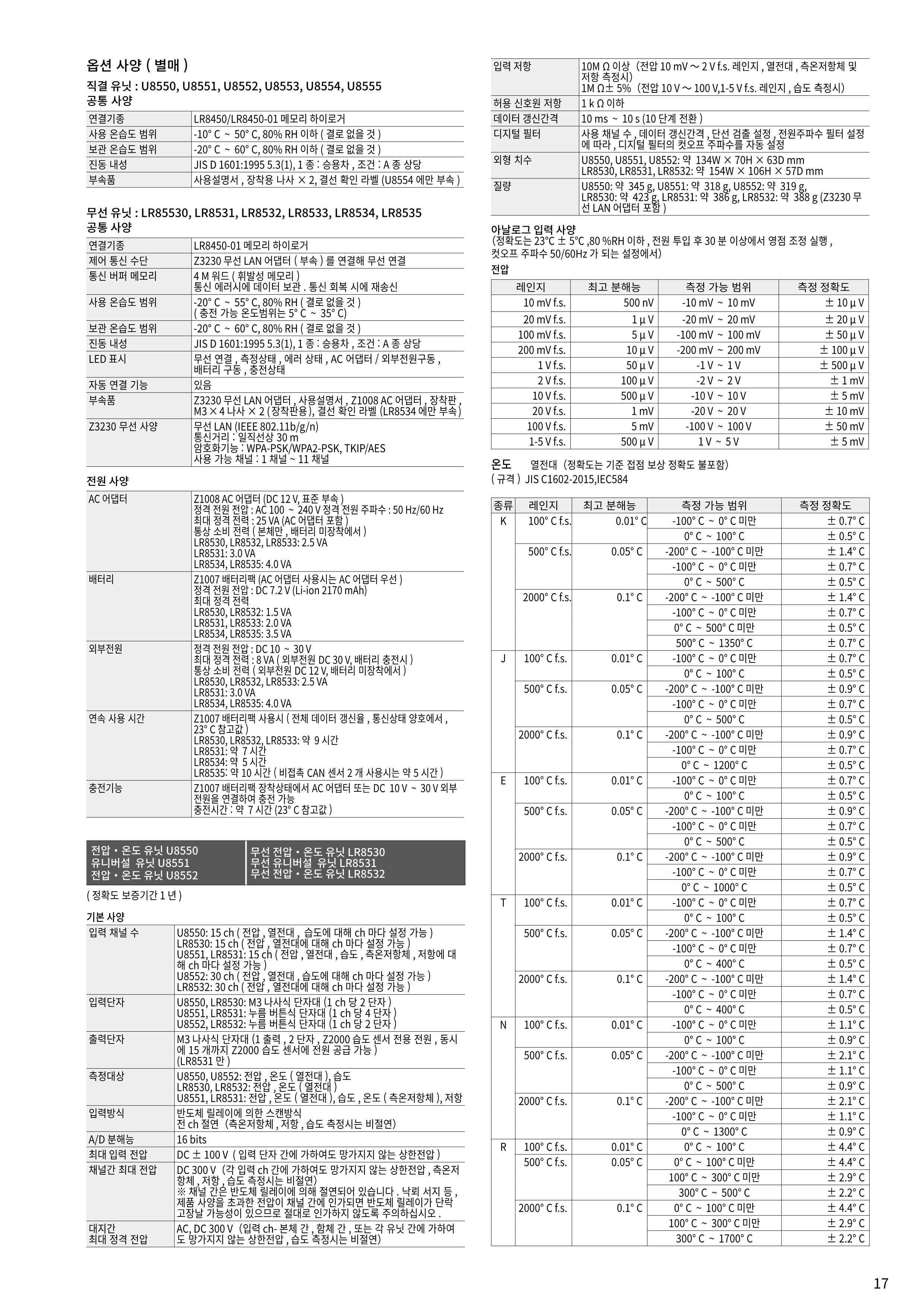

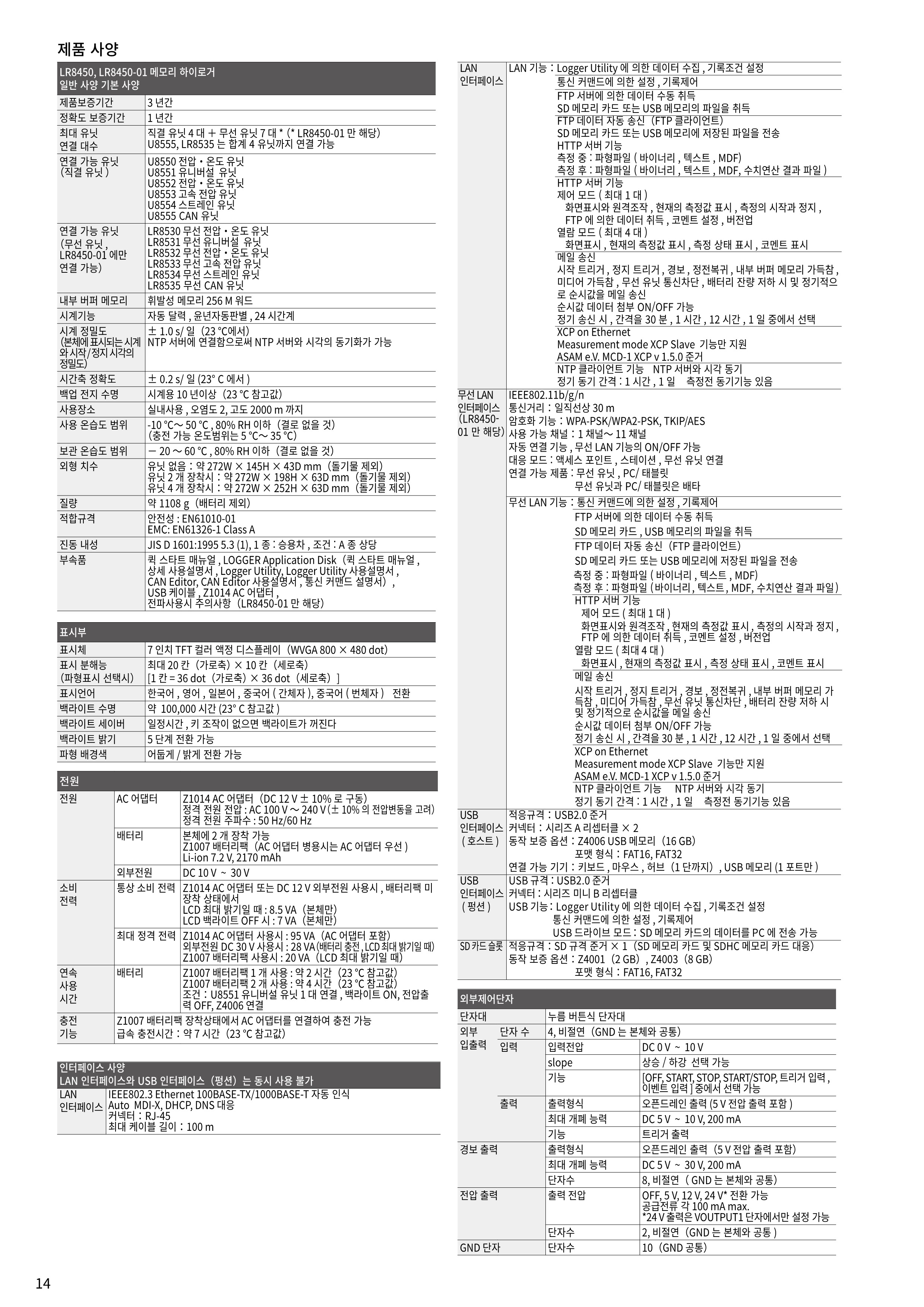

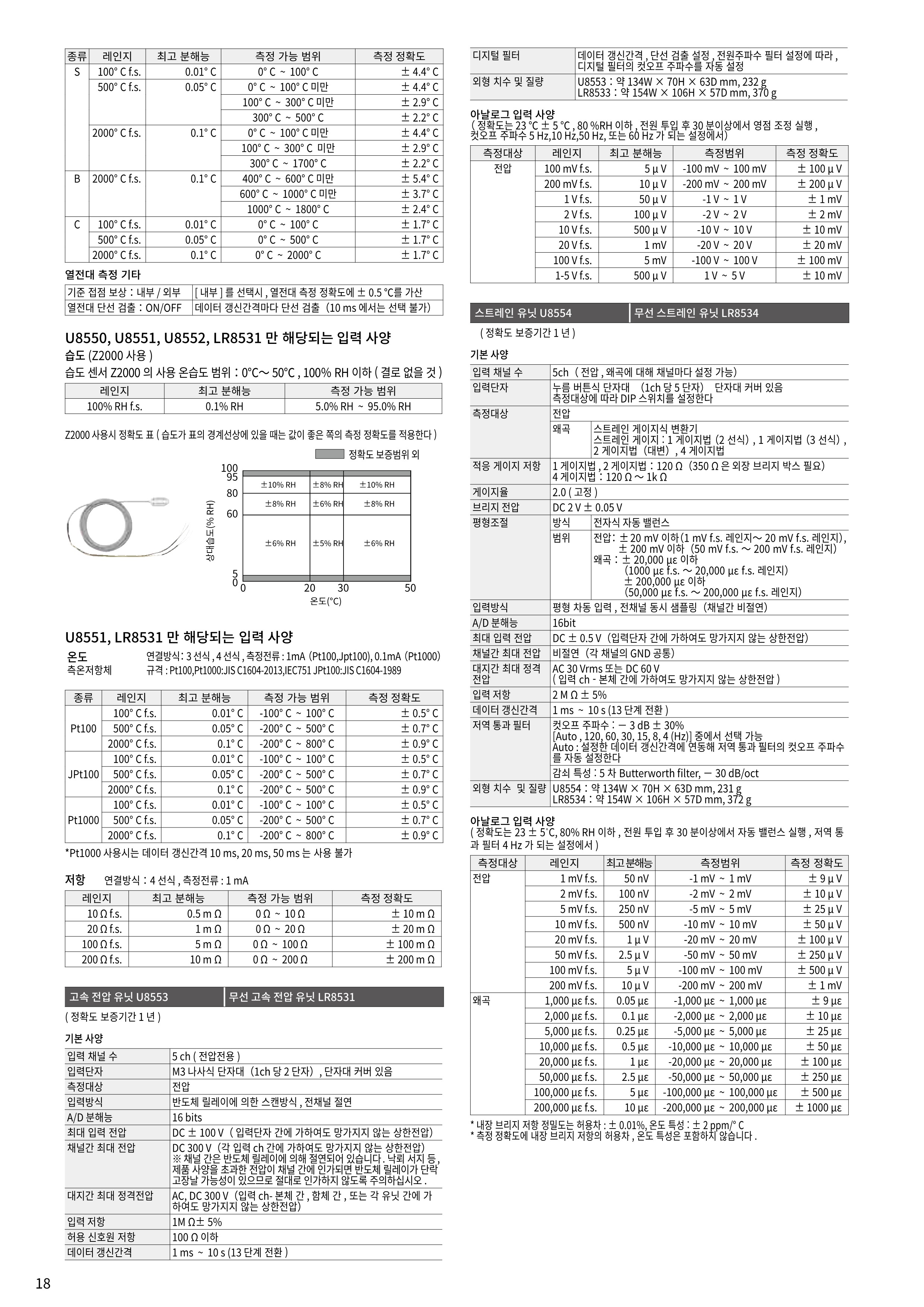

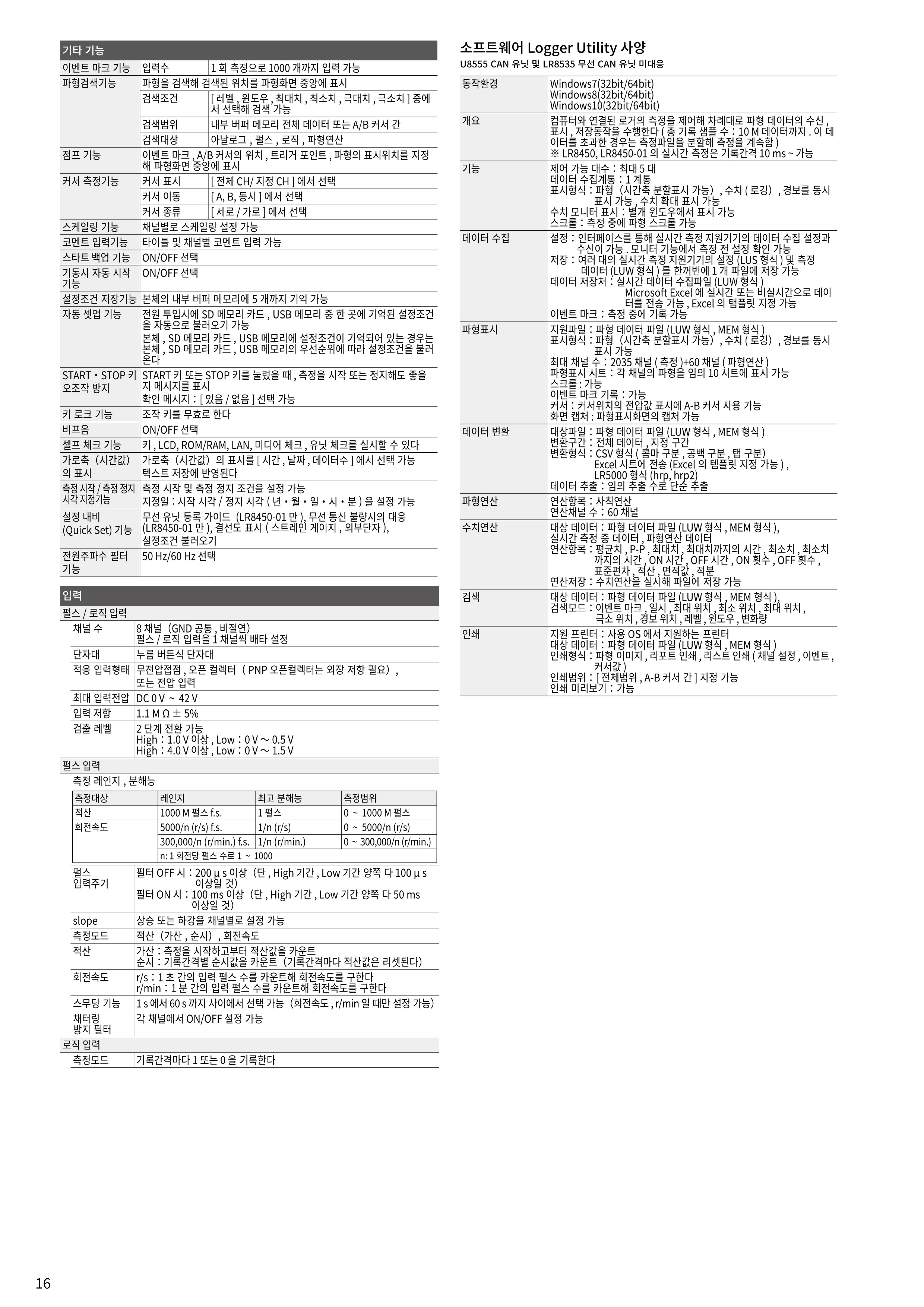

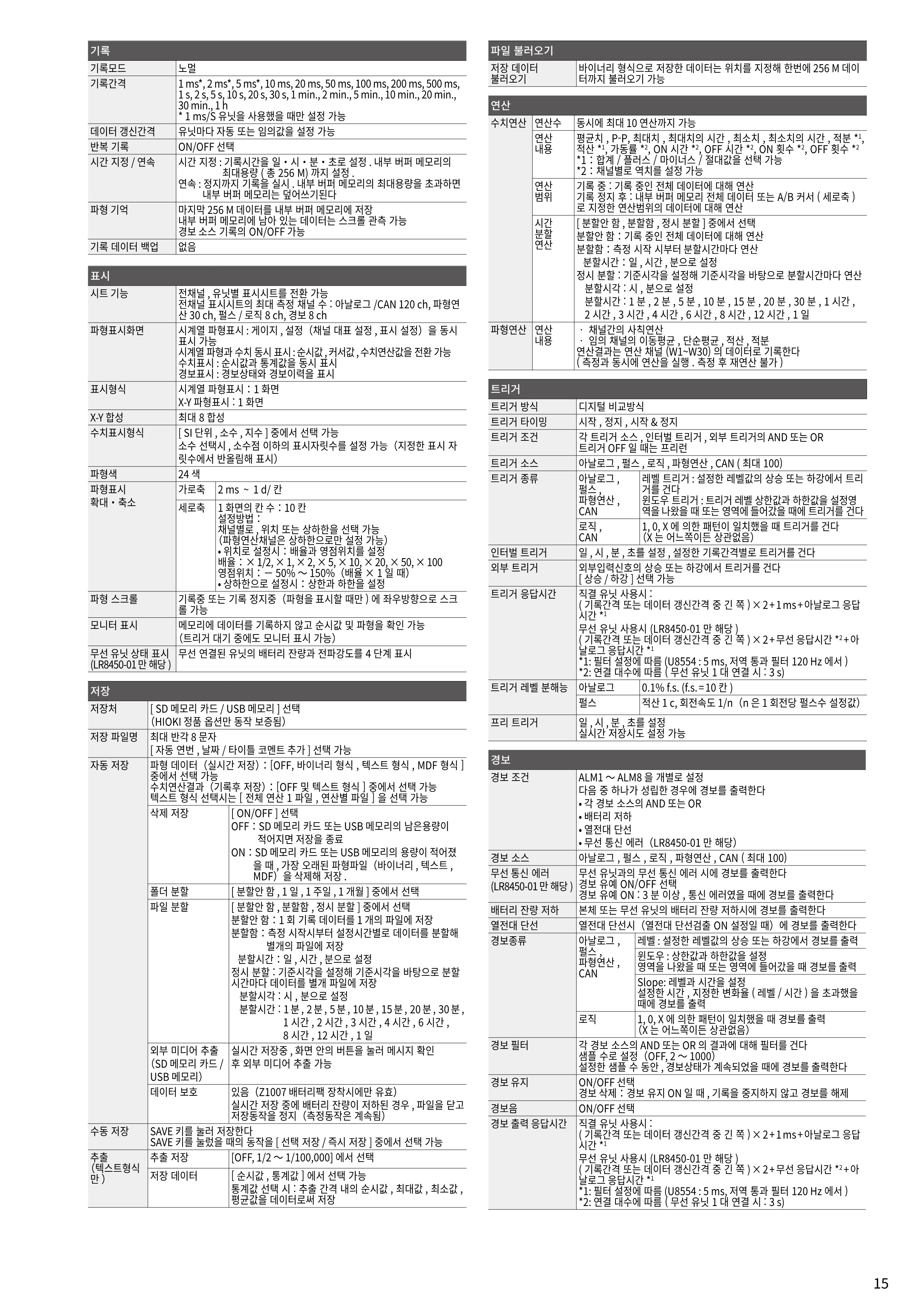

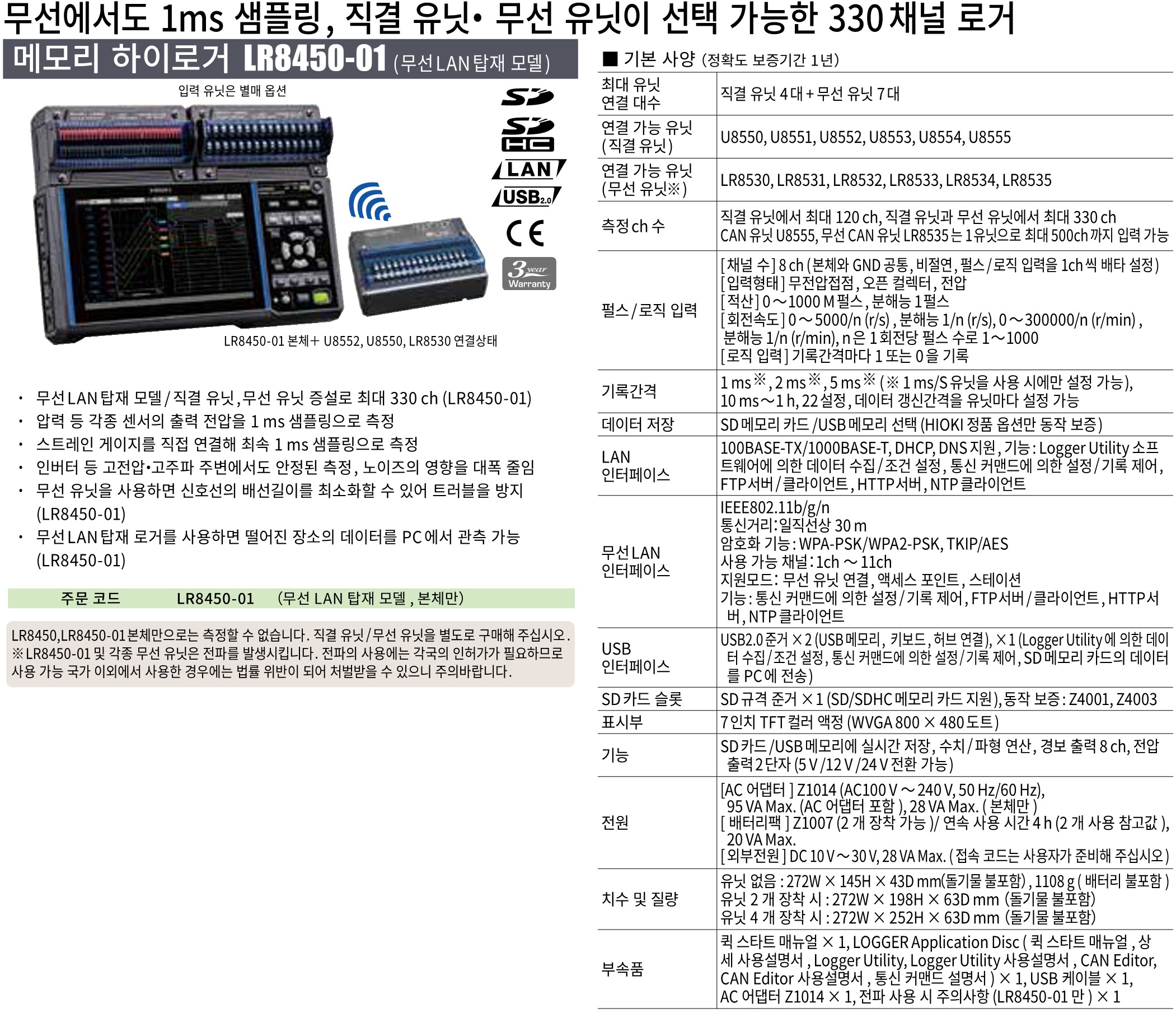

■ 제품 사양 (Specifications)
HIOKI LR8450-01 제품 데이터시트의 핵심 사양입니다.
- U8553 High Speed Voltage Unit
- LR8533 Wireless High Speed Voltage Unit
- Internal buffer Volatile memory, 256 Mwords
- Time axis accuracy ±0.2 s/day (at 23°C)
- Operating temperature −10°C to 50°C (14°F to 122°F), 80% RH or less (non-condensing)
- and humidity range (Charging temperature range: 5°C to 35°C)
- Storage temperature −20°C to 60°C (−4°F to 140°F), 80% RH or less (non-condensing)
- Dimensions Without any modules: 272W × 145H × 43D mm (10.72″W × 5.71″H × 1.69″D)
- Weight Approx. 1.1 kg (38.8 oz.)
- Vibration resistance JIS D 1601:1995 5.3 (1)
- Class 1: Passenger vehicles; conditions: Class A equivalent
- -3. Power supply
- Power supply AC adapter Z1014 AC Adapter (12 V DC ±10%)
- Anticipated transient overvoltage: 2500 V
- External power supply 10 V to 30 V DC
- Power consumption Normal power Using Z1014 AC Adapter or 12 V DC external power supply,
- When using a 30 V DC external power supply
- Available channels: between 1 and 11
- Synchronization input Input voltage 0 V to 10 V DC
- Output voltage High level: 2.3 V to 3.6 V; low level: 0 V to 0.5 V
- Input Input voltage 0 V to 10 V DC
- Output Output format Open-drain output (with 5 V voltage output)
- Output voltage High level: 4.0 V to 5.0 V; low level: 0 V to 0.5 V
- Output pulse width 10 ms or greater
- Alarm output Output format Open-drain output (with 5 V voltage output)
- Voltage output Output voltage Off, 5 V ±10%, 12 V ±10%, 24 V* ±10% (user-selectable)
- Supply current: Max. 100 mA each
- *2: Calculated as 2 channels when using 32 bits or 4 channels when using 64 bits.
- Display format Time-axis waveform display: 1 screen
- X-Y waveform display: 1 screen
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
