HIOKI 히오키 CM7290 – 디스플레이 유닛
가격문의(상세정보 참조)
CM7290 & CT7636 조합은 3284를 대체합니다.

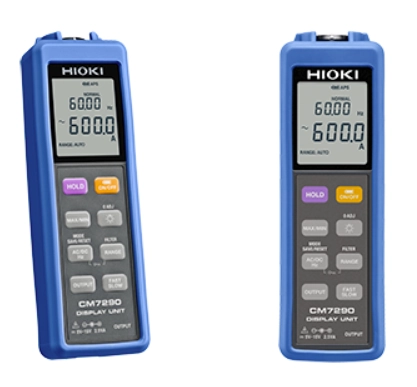

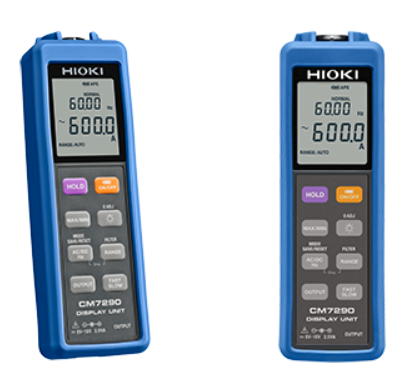

HIOKI 히오키 CM7290 – 디스플레이 유닛

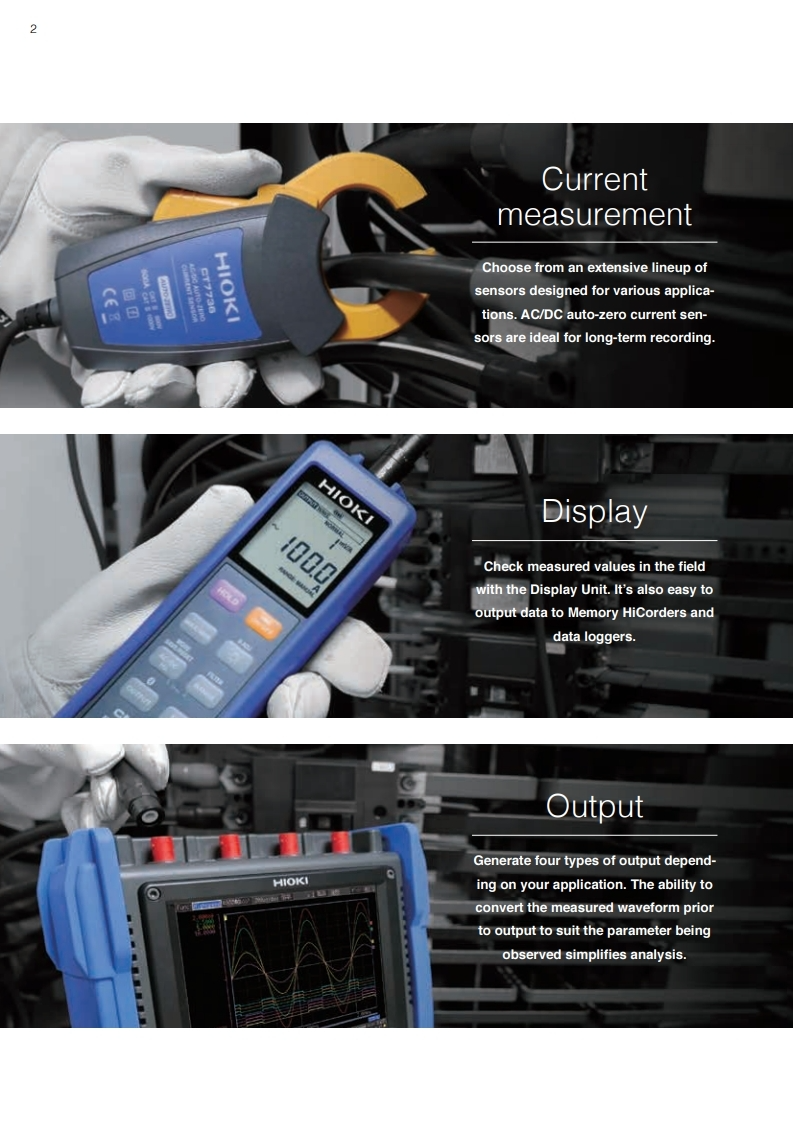

전류 센서용 디스플레이 탑재 전원
● CT7000 시리즈 커런트 센서에 전원 공급, 신호 출력
● 측정값과 함께 주파수나 출력 레이트 듀얼 표시
● 로거 및 메모리 하이코더에 4개 형식으로 출력 가능 (파형, 실효값, 피크, 주파수)
● AA 건전지 / AC 어댑터 / 외부 DC 전원 구동
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

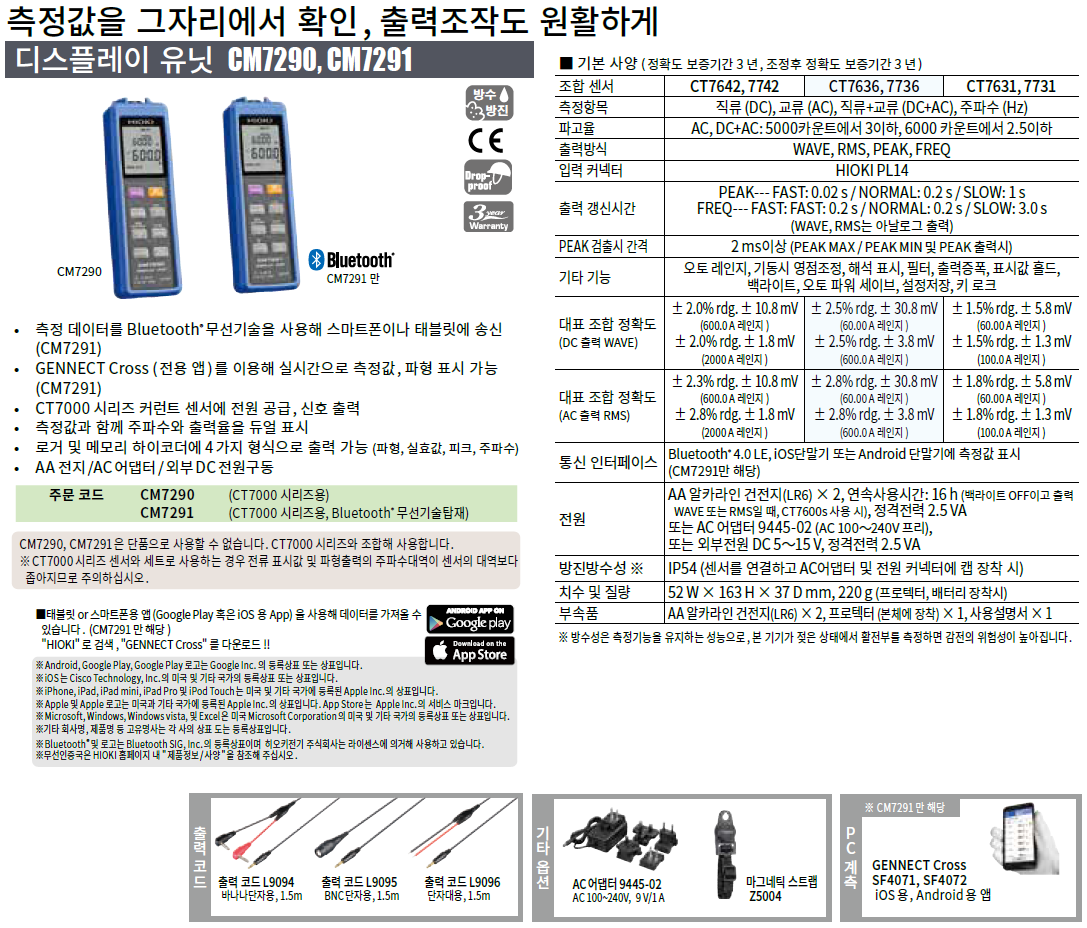

HIOKI 히오키 CM7290 – 디스플레이 유닛
제품번호 (발주 코드)
| CM7290 | CT7000 시리즈용 |
CM7290, CM7291 단독으로는 사용할 수 없습니다. CT7000 시리즈와 조합하여 사용합니다.
※ CT7100 시리즈와도 조합하여 사용할 수 있습니다.
CM7290 & CT7636 조합은 3284를 대체합니다.

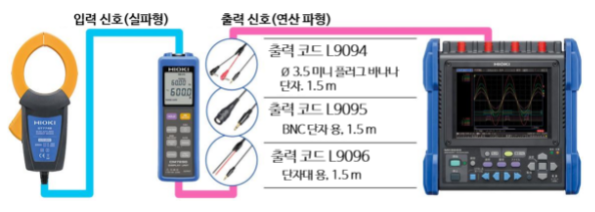

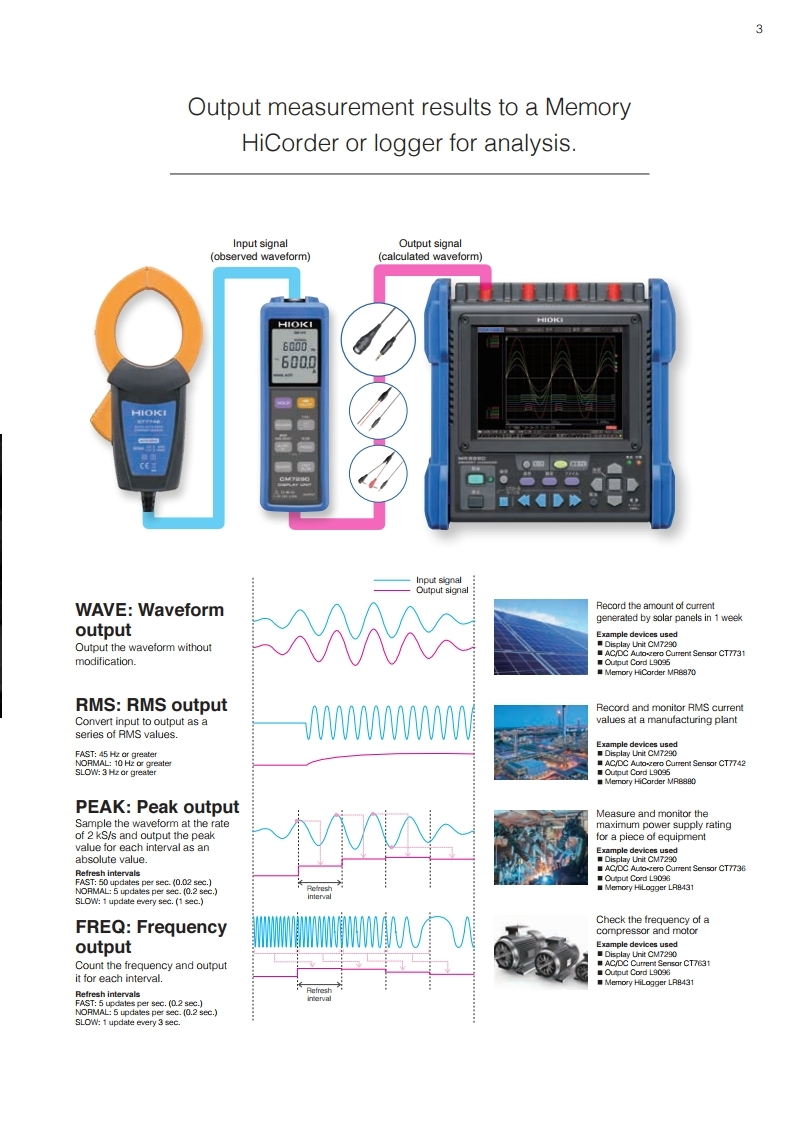

교류 · 직류 전류 센서를 통한 전류 측정 : 측정 기본 세트

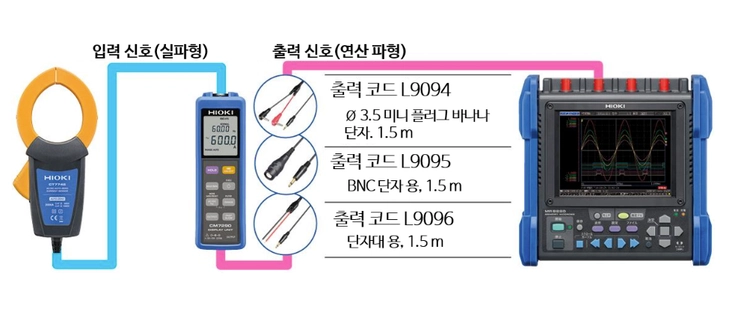

교류 · 직류 전류 센서와 디스플레이 유닛 CM7290를 연결하여 데이터 로거나 메모리 하이코더, 기록계와 CM7290을 케이블 연결하면, 직류에서 교류 5kHz · 10kHz까지의 대역의 전류 파형을 다음과 같이 할 수 있습니다.
· 그대로 파형 출력 (WAVE 파형 출력)
· 실효값으로 변환한 아날로그 신호를 출력 (RMS 실효값 출력)
· 전류 파형의 피크를 검출하여 아날로그 출력 (PEAK 피크 출력)
· 전류 파형의 주파수를 검출하여 아날로그 출력 (FREQ 주파수 출력)

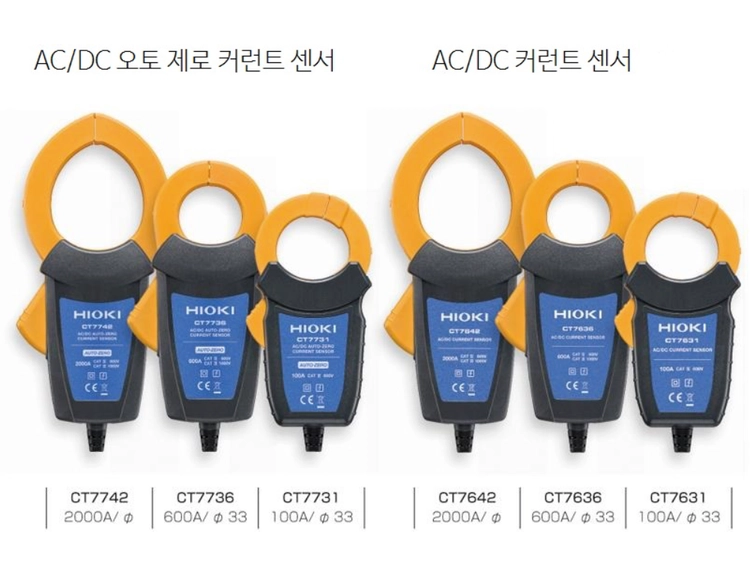

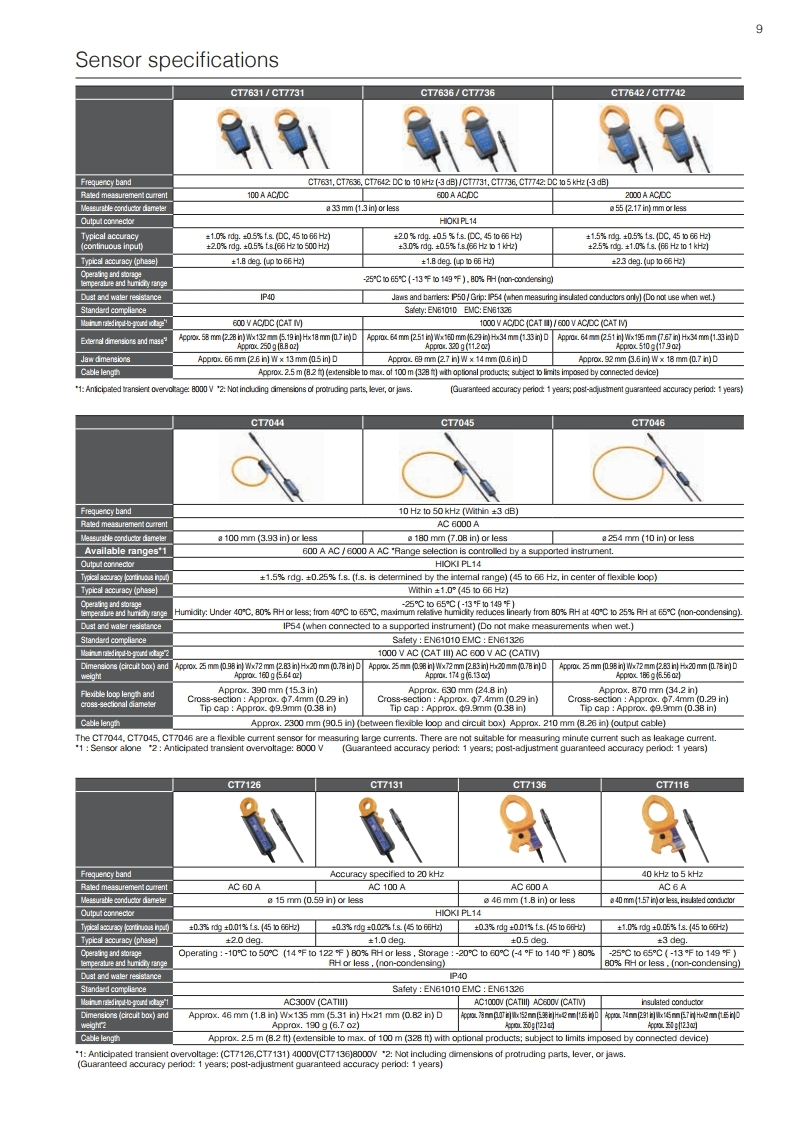

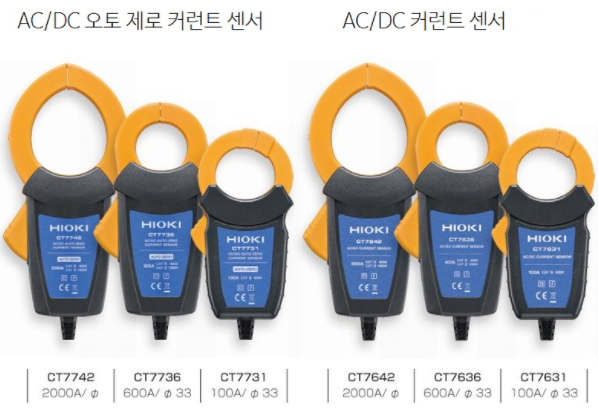

교류 · 직류 전류 센서를 통한 전류 측정 : 전류 센서

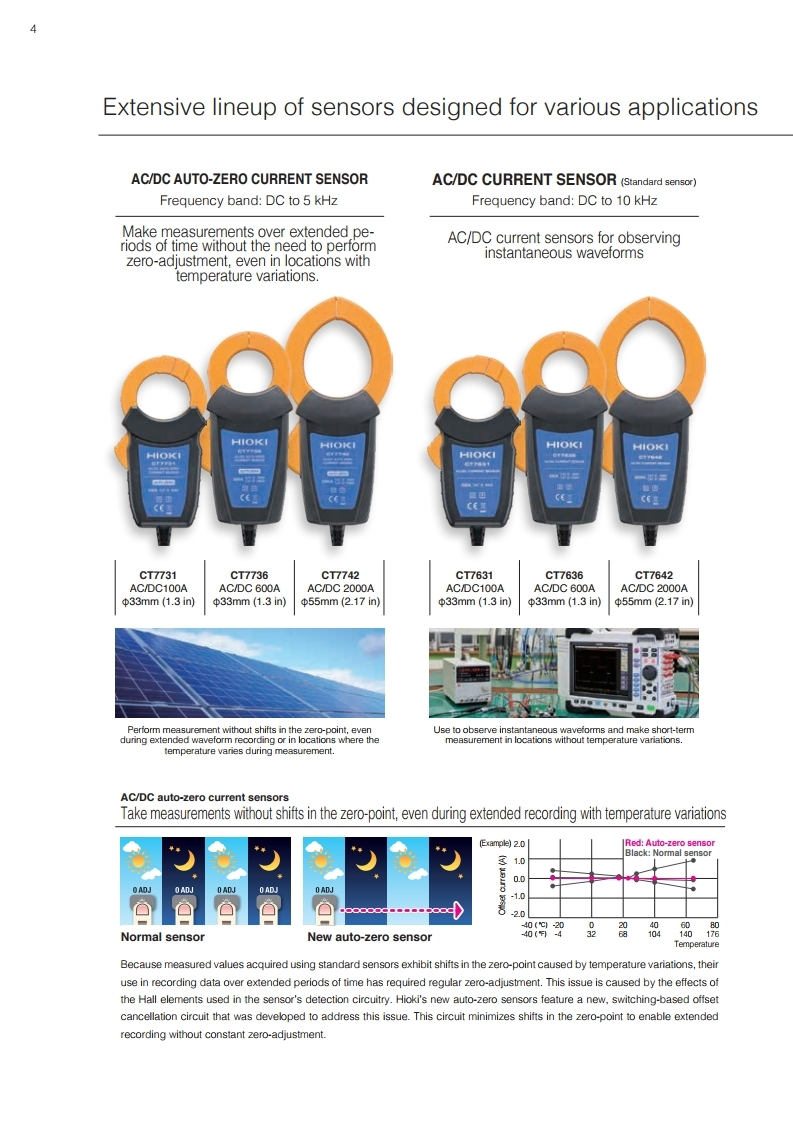

정격 100A에서 2000A의 교류 · 직류 전류 센서를 사용할 수 있습니다. 센서의 주파수 대역은 직류에서 교류 5kHz까지의 “AC / DC 오토 제로 커런트 센서”와 직류에서 교류 10kHz까지의 주파수 대역을 가지는 “AC / DC 커런트 센서” 2 종류의 전류 센서를 사용할 수 있습니다.
교류 · 직류 전류 센서를 통한 전류 측정 : 오토 제로 커런트 센서 기능

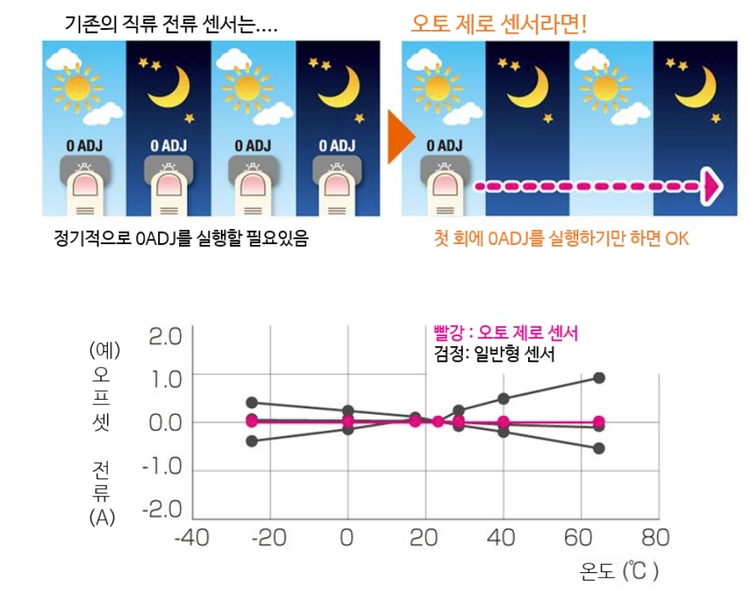

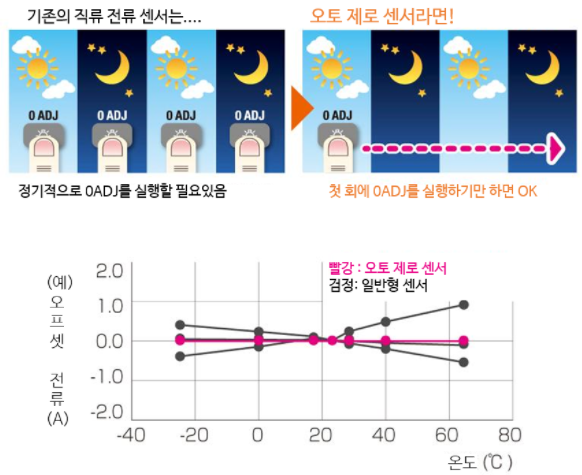

직류 전류의 측정에 있어서 기존의 직류 전류 센서는 온도 변화에 따라 영점 오차가 발생하기 때문에 장기 기록시에는 정기적인 제로 조정이 필요했습니다. 이것은 검출부의 홀 소자의 영향 때문입니다.
신형 오토 제로 커런트 센서는 이러한 문제를 해결하기 위해 신개발된 “스위칭에 의한 오프셋 캔슬 회로”를 탑재했습니다.
이를 통해 영점오차가 감소, 정기적인 제로 조정을 실시하지 않아도 장기간의 직류 전류 기록이 가능하게 되었습니다.

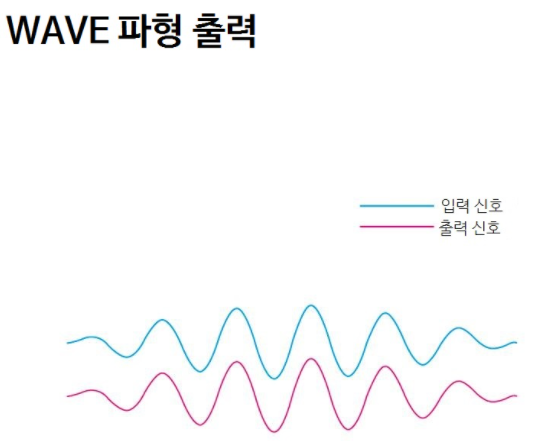

교류 · 직류 전류 센서를 통한 전류 측정 : WAVE 파형 출력 기능
교류 · 직류 전류 센서를 물린 전선에 흐르는 전류 파형을 디스플레이 유닛 CM7290에서 비례한 전압 신호로 변환하여 디지털 오실로스코프나 메모리 하이코더에 입력하면 모터 시동 전류 파형 등의 순간적인 교류 · 직류 전류 파형을 측정할 수 있게 됩니다.
또한 WAVE 파형 출력 기능은 데이터 로거와 결합하여, 태양광 발전 시스템의 솔라 패널의 직류 전류를 장기간 관측하는 용도로도 사용할 수 있습니다.
직류 전류를 장기간 관측하는 용도로는 오토 제로 타입의 커런트 센서가 적합합니다.

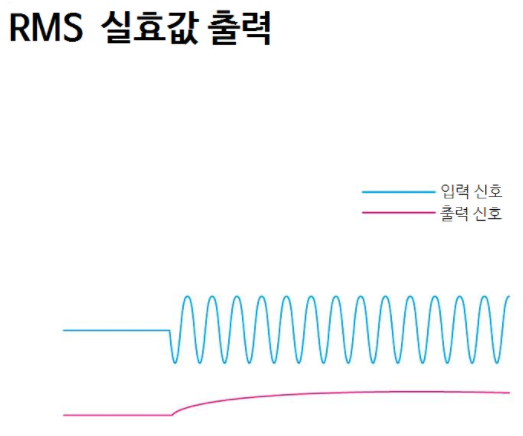

교류 · 직류 전류 센서를 통한 전류 측정 : RMS 실효값 출력
교류 · 직류 전류 센서를 물린 전선에 흐르는 전류 파형을 디스플레이 유닛 CM7290이 실효값으로 변환하여 전압 출력합니다. (FAST : 45Hz 이상 NORMAL : 10Hz 이상 SLOW : 3Hz 이상)
변동이 심한 용접기 전원측의 교류 전류 측정 및 주파수가 변화하는 인버터나 공작 기계의 주축 모터 전류 파형을 실효값으로 변환하여 장시간 측정하는 용도에 적합합니다.

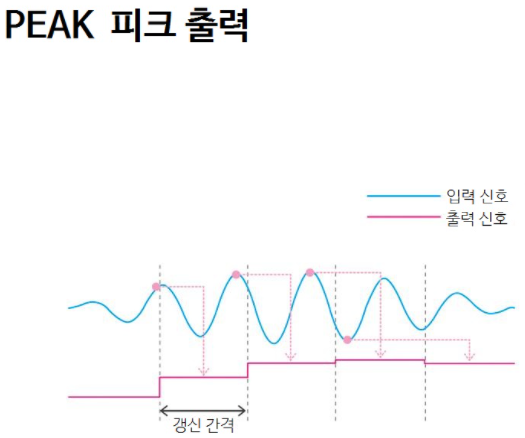

교류 · 직류 전류 센서를 통한 전류 측정 : PEAK 피크 출력
교류 · 직류 전류 센서를 물린 전선에 흐르는 전류 파형의 피크값을 디스플레이 유닛 CM7290이 2kS / s (= 500μs)로 피크값을 검출하여 절대값으로 전압 출력합니다.
출력 갱신 시간은 FAST : 0.02 초 NORMAL : 0.2 초 SLOW : 1 초입니다.
변동이 심한 전원 라인이나 부하 등의 최대 전류값의 연속 기록 용도에 적합합니다.

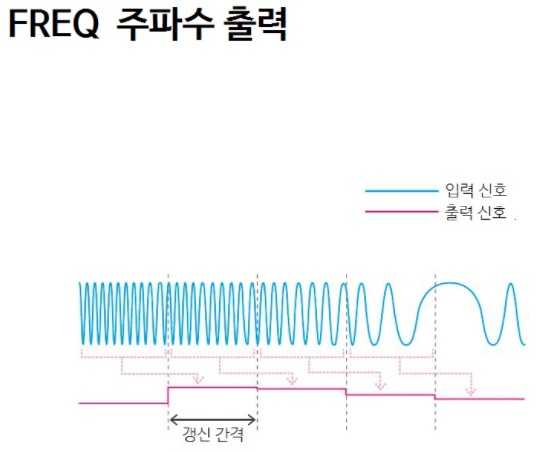

교류 · 직류 전류 센서를 통한 전류 측정 : FREQ 주파수 출력
교류 · 직류 전류 센서를 물린 전선에 흐르는 전류 파형의 주파수를 디스플레이 유닛 CM7290이 설정 구간별로 계산하여 전압 출력합니다.
출력 갱신 시간은 FAST : 0.2 초 NORMAL : 0.2 초 SLOW : 3 초입니다.
콤프레서나 모터의 주파수 변동 검사/시험 등에 사용할 수 있습니다.
CM7290 정보 정리
핵심 요약
HIOKI CM7290은(는) 전류 프로브·센서 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CM7290 – 디스플레이 유닛”입니다. 상품 원문에는 CM7290, CM7291 단독으로는 사용할 수 없습니다. CT7000 시리즈와 조합하여 사용합니다. 내용이 기재되어 있습니다. 등록 카테고리는 전류 센서 · 전류 센서입니다.
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 교류 · 직류 전류 센서와 디스플레이 유닛 CM7290를 연결하여 데이터 로거나 메모리 하이코더, 기록계와 CM7290을 케이블 연결하면, 직류에서 교류 5kHz · 10kHz까지의 대역의 전류 파형을 다음과 같이 할 수 있습니다.
- 정격 100A에서 2000A의 교류 · 직류 전류 센서를 사용할 수 있습니다. 센서의 주파수 대역은 직류에서 교류 5kHz까지의 “AC / DC 오토 제로 커런트 센서”와 직류에서 교류 10kHz까지의 주파수 대역을 가지는 “AC / DC 커런트 센서” 2 종류의 전류 센서를 사용할 수 있습니다.
- 교류 · 직류 전류 센서를 물린 전선에 흐르는 전류 파형을 디스플레이 유닛 CM7290이 실효값으로 변환하여 전압 출력합니다. (FAST : 45Hz 이상 NORMAL : 10Hz 이상 SLOW : 3Hz 이상)
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- ※ CT7100 시리즈와도 조합하여 사용할 수 있습니다.
- 교류 · 직류 전류 센서를 통한 전류 측정 : 측정 기본 세트
- 교류 · 직류 전류 센서를 통한 전류 측정 : 전류 센서
- 교류 · 직류 전류 센서를 통한 전류 측정 : 오토 제로 커런트 센서 기능
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI CM7290 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CM7290은(는) 어떤 작업에 사용하나요?
원문에는 직류 전류의 측정에 있어서 기존의 직류 전류 센서는 온도 변화에 따라 영점 오차가 발생하기 때문에 장기 기록시에는 정기적인 제로 조정이 내용이 기재되어 있습니다.
HIOKI CM7290 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
