HIOKI 히오키 CT6875 AC/DC 커런트 센서
가격문의(상세정보 참조)
더욱 고정확도를 위해

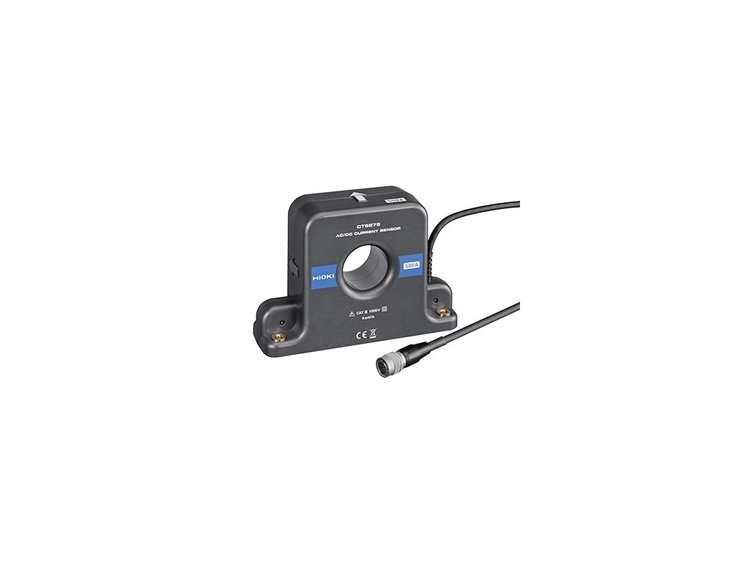

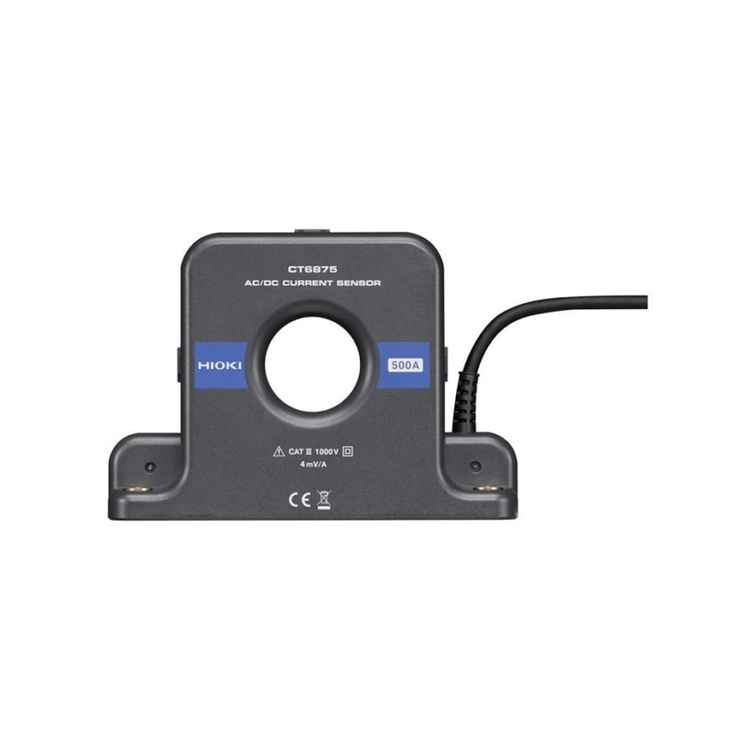

HIOKI 히오키 CT6875 AC/DC 커런트 센서
● 실드 강화로 노이즈 내성을 햐상, 노이즈에 묻힌 전류를 정확하게 측정
● 고정확도 측정을 실현하는 안정적인 주파수특성과 CMRR 성능
● 기존보다 더욱 강화된 환경내성 -40〜+85℃에서 사용 가능
● 기존보다 더욱 향상된 기본 정확도 ±0.04%, 위상±0.1°
● 대역 DC〜2 MHz (진폭), DC〜1 MHz (위상)의 양호한 주파수특성
● 태양광 발전 ・연료전지평가 등, 배터리의 충방전부터 인버터 ２차측까지
● 오실로스코프/메모리 하이코더 등에서 파형 모니터링 가능 (센서 유닛과 병용)
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

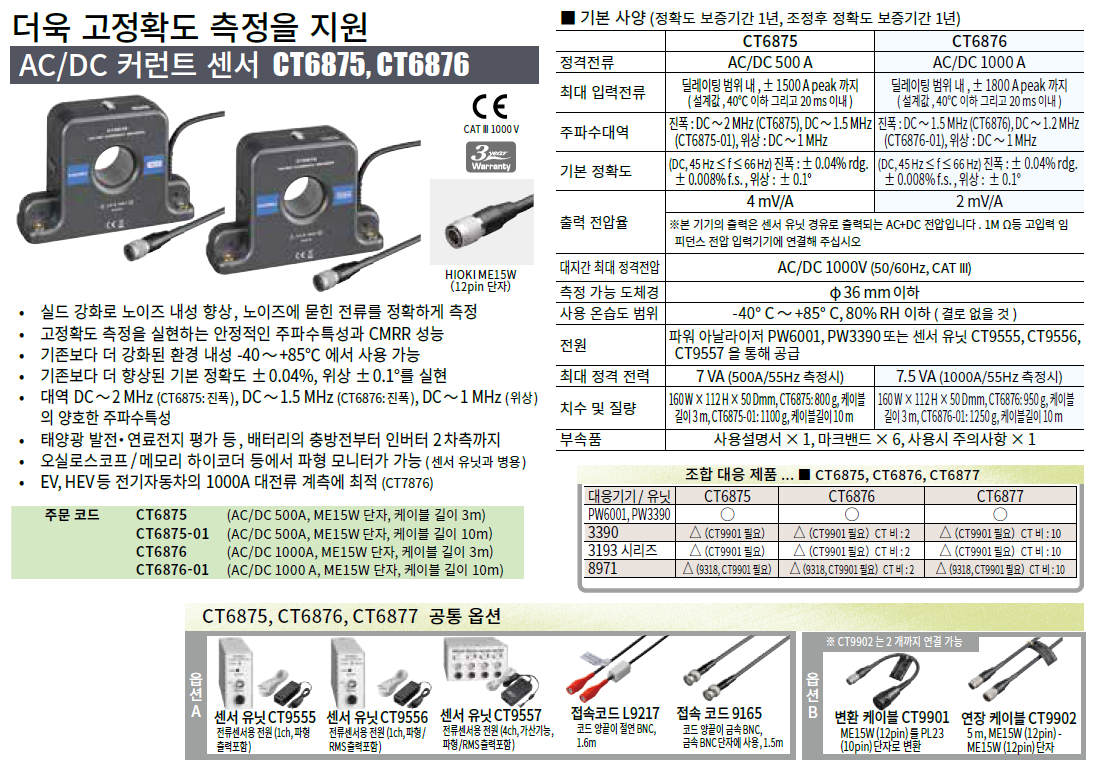

HIOKI 히오키 CT6875 AC/DC 커런트 센서
제품번호 (발주 코드)
| CT6875 | AC/DC 500A, ME15W단자, 케이블 길이 3m |
| CT6875-01 | AC/DC 500A, ME15W단자, 케이블 길이 10m |
CAT III 1000 V

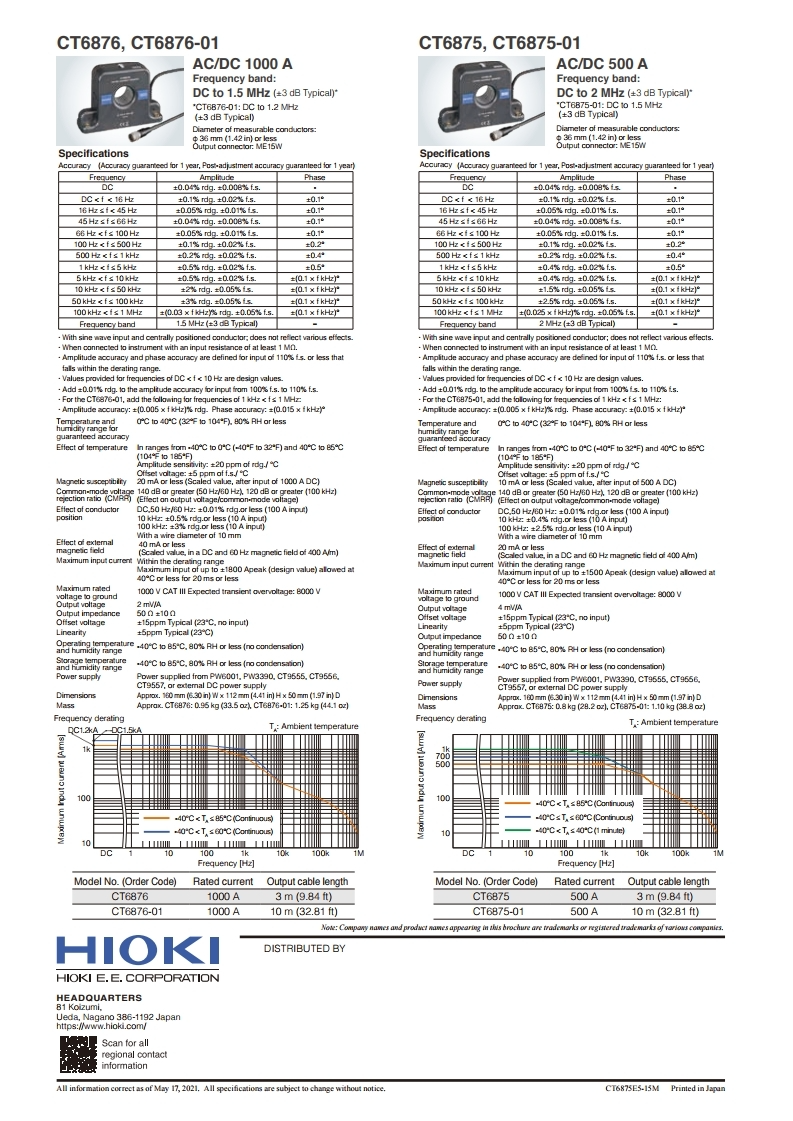

■ 제품 사양 (Specifications)
HIOKI CT6875 제품 데이터시트의 핵심 사양입니다.
- Maximum rating 500 A, high-stability,
- high-accuracy, wideband DC to 2 MHz /1.5 MHz,
- • Aperture φ36mm for cables and bus-bars • Measurement of minute superimposed current
- Measurement range IPM A -550 550
- Nominal output voltage Vout V -2 2
- Bandwidth (±3dB) f MHz
- Withstand voltage (1mA, 50 / 60Hz for 1minute) Ud kV 7.4
- Power supply voltages Uc V ±11.5 ±15
- Operating temperature range TA ºC -40 85
- Electrical specifications at TA = 23°C ±5°C, supply voltage (by using external PSU) = ±12V unless otherwise stated
- Measurement range IPM A -550 550 Refer to “Figure 1. Frequency derating”
- Maximum input current IMAX Apeak -1500 1500
- Bandwidth (-3dB)
- Output noise noise μVrms 300 Measurement bandwidth: DC to 1MHz
- 20 Input equivalent, under a magnetic field of 400A/m, 60 Hz
- Positive current consumption Ips mA 400 DC + 500 A with ±12V
- Negative current consumption Ins mA -400 DC − 500 A with ±12V
- Sensed current: 1 mA
- Safety: EN 61010
- Ambient operating temperature range TA ºC -40 85
- range of 1 kHz < f ≤ 1 MHz.
- Amplitude accuracy:±(0.005 × f [kHz])% of reading
- Frequency range 2 MHz/1.5 MHz (CT6875A-1) (±3 dB typical) -
- Measuring instrument configuration CT6875A,CT6875A-1 CT9555 L9217 + 9704 DM7276
- Range (connection) 500 A (2 V) 10V
- Output voltage 300 A × 2 V / 500 A = 1.2 V -
- ID3 5-12V 2 NC -12V Power
- Output cHoInOnKeIc MtoEr1 5W of current sensors
- Output(2V)
- HIOKI ME15W of current sensors at 1 point
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
