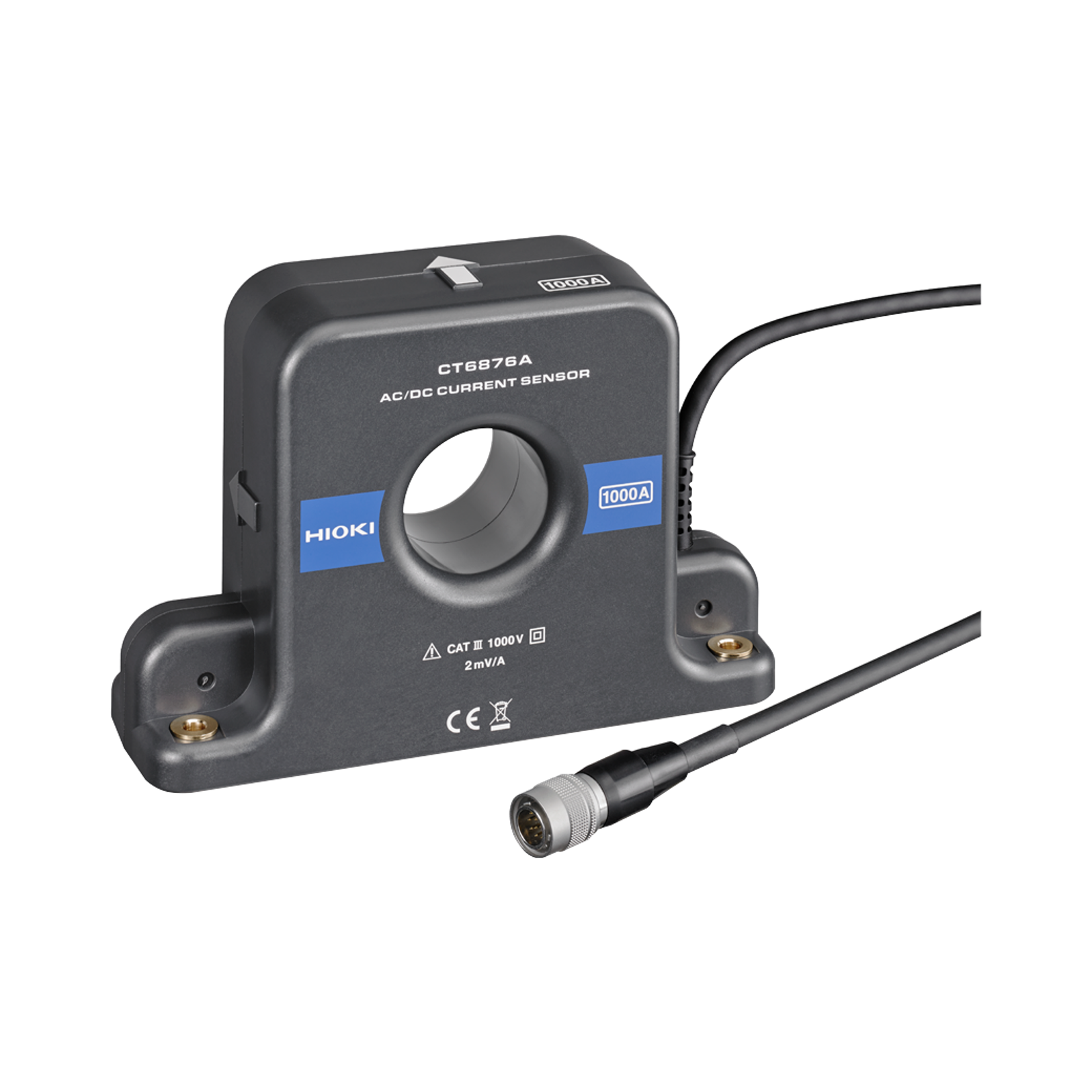

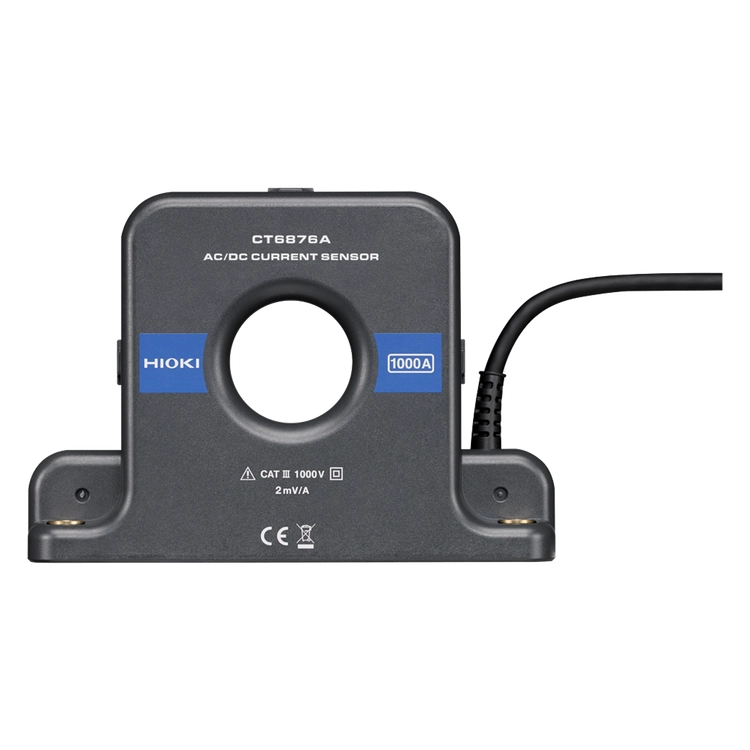

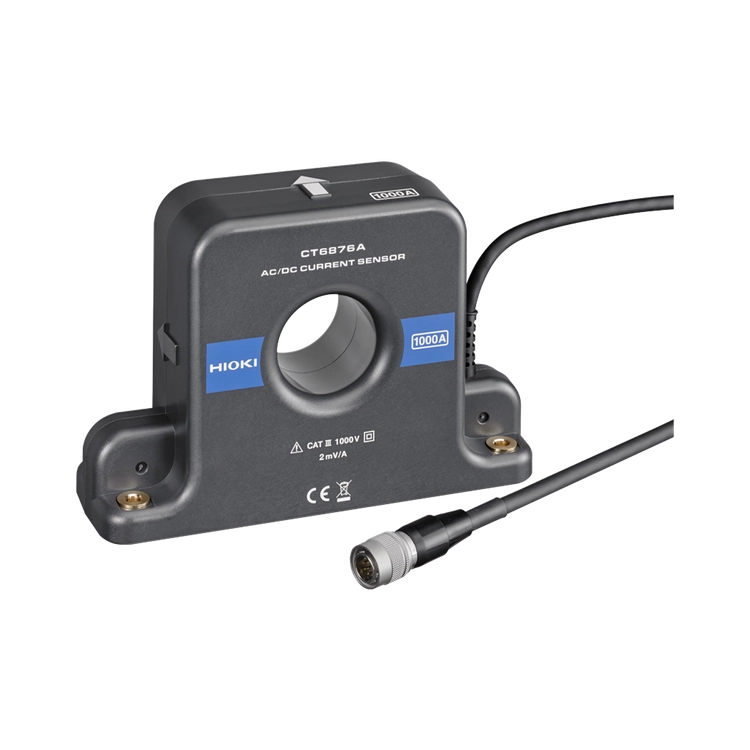

HIOKI 히오키 CT6876A AC/DC 커런트 센서
주요 특징
- 고정확도(진폭) : [DC] ±0.048%, [50Hz/60Hz] ±0.048%
고정확도(위상) : [50Hz/60Hz] ±0.08° - EV, HEV 등 전기자동차 1000A까지의 대전류 계측에 대응
- 실드 강화로 노이즈 내능 향상, 노이즈에 묻힌 전류를 정확하게 측정
- 고정확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능
- -40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- 대역 DC~1.5 MHz : CT6876A (진폭), DC~1 MHz (위상)의 양호한 주파수 특성
- 태양광 발전·연료전지 평가 등, 배터리의 충·방전부터 인버터 2차 측까지
- 오실로스코프·메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
제품 개요
제품번호 (발주코드)
CT6876A :
AC/DC 1000A, ME15W단자, 케이블길이 3m
CT6876A-1 :
AC/DC 1000A, ME15W단자, 케이블길이 10m
AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서
양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.
전류 측정의 진화를 지원하는 기술

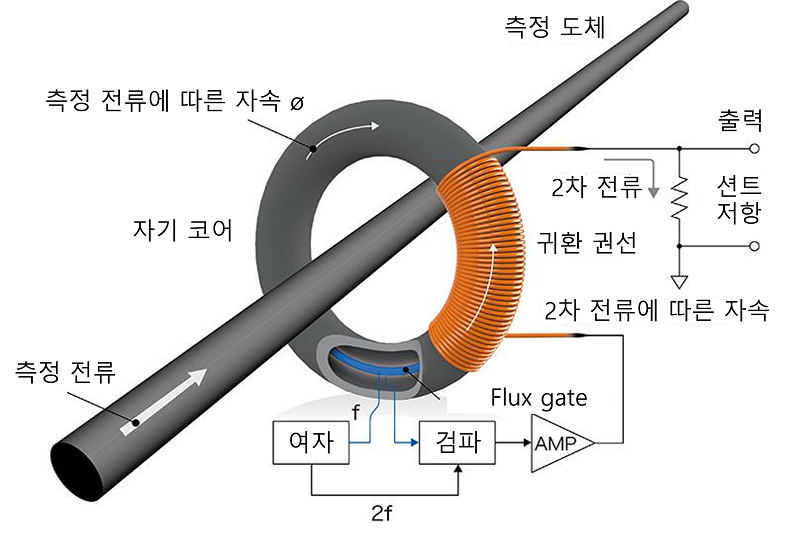

고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 ‘Flux gate’로 검출됩니다.
● Flux gate 검출형
우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 있습니다. 직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에, 높은 정확도와 우수한 온도 안정성을 실현합니다.
파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다. 인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.

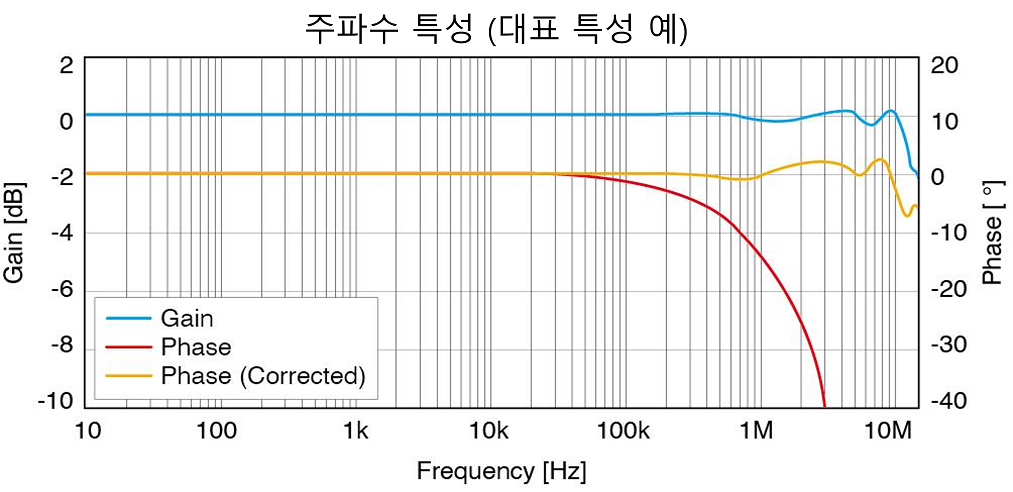

넓은 주파수 대역
정격 1000A의 관통형 센서는 최상급 주파수 대역 DC ~ 1.5MHz(CT6876A-1 : DC~1.2MHz)를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.
● 전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다. PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.

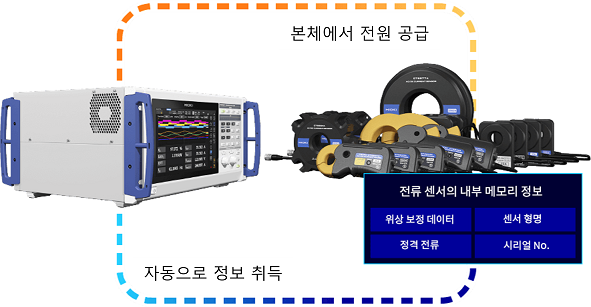

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.
제품 사양
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
| AC/DC 1000 A | |||||
| 딜레이팅 범위 이내, ±1800 A peak까지 (설계치, 40℃ 이하 그리고 20 ms 이내) | |||||
| 진폭 : DC~1.5 MHz (CT6876A), DC~1.2 MHz (CT6876A-1) 위상 : DC~1 MHz | |||||
| ±5 ppm Typical | |||||
| ±5 ppm Typical (23℃, 무입력) | |||||
| (DC, 45 Hz ≤ f ≤ 66 Hz) 진폭 : ±0.04% rdg. ±0.008% f.s. 위상 : ±0.08° | |||||
| 2 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다. | |||||
| AC/DC 1000V (50/60Hz, CAT III) | |||||
| φ 36 mm 이하 | |||||
| -40°C ~ +85°C, 80% RH 이하 (결로 없을 것) | |||||

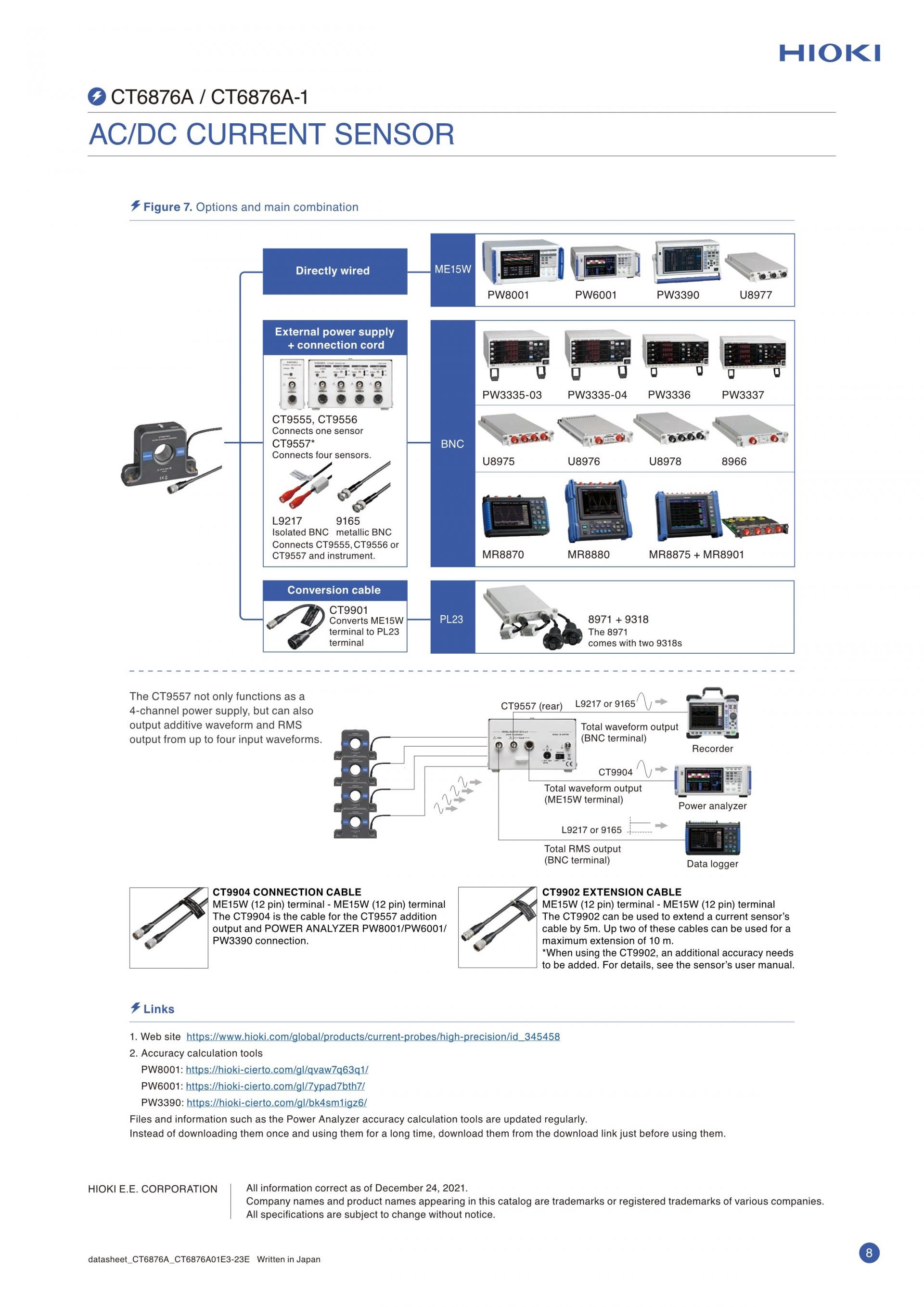

| 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급 | |||||
| 7.5 VA 이하 (1000 A/55 Hz 측정시) | |||||
| 160 W × 112 H × 50 Dmm, CT6876A: 950 g, 케이블길이 3 m, CT6876A-1: 1250 g, 케이블길이 10 m | |||||
| 사용설명서 × 1, 마크밴드 × 1, 사용시 주의사항 × 1 |

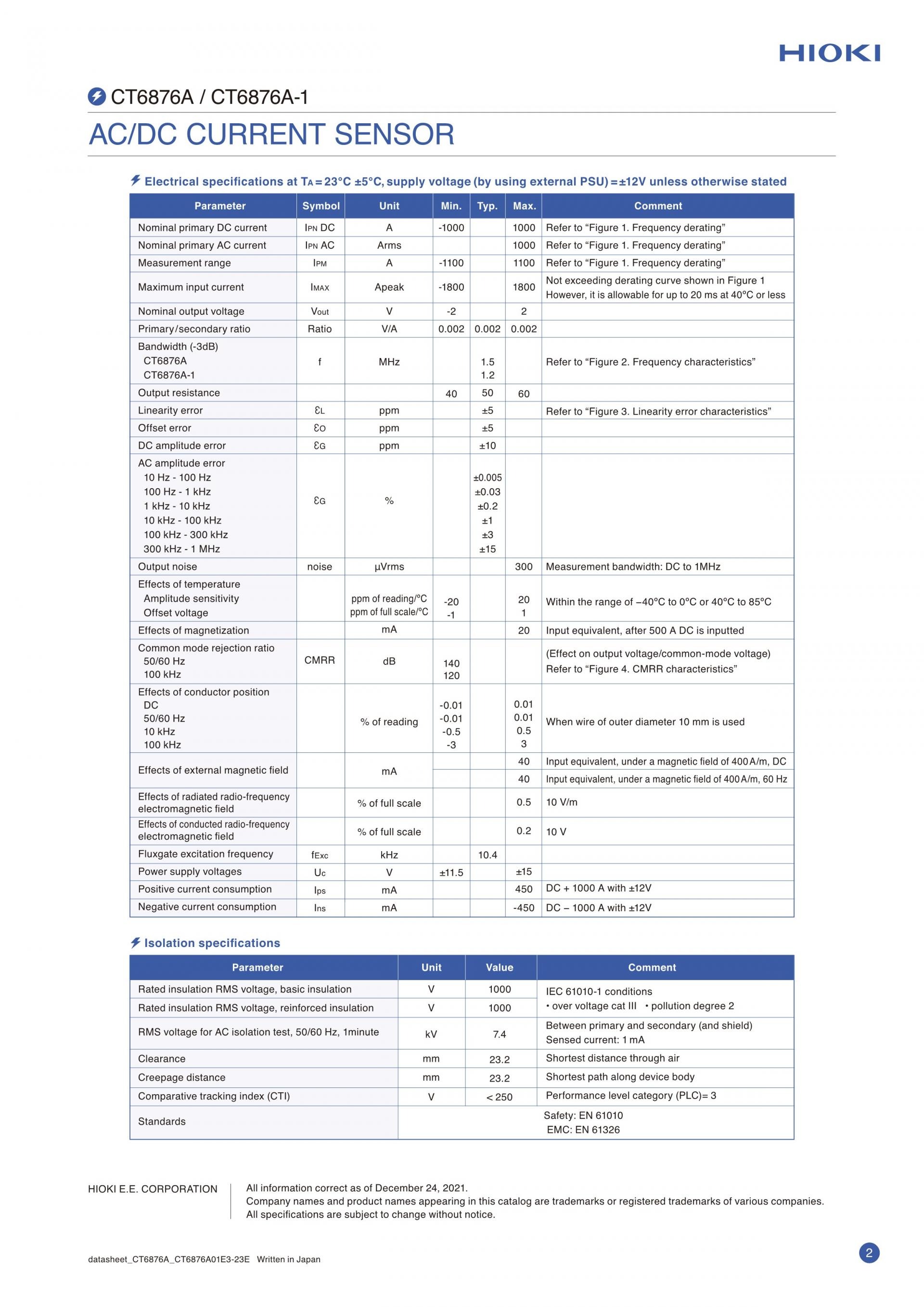

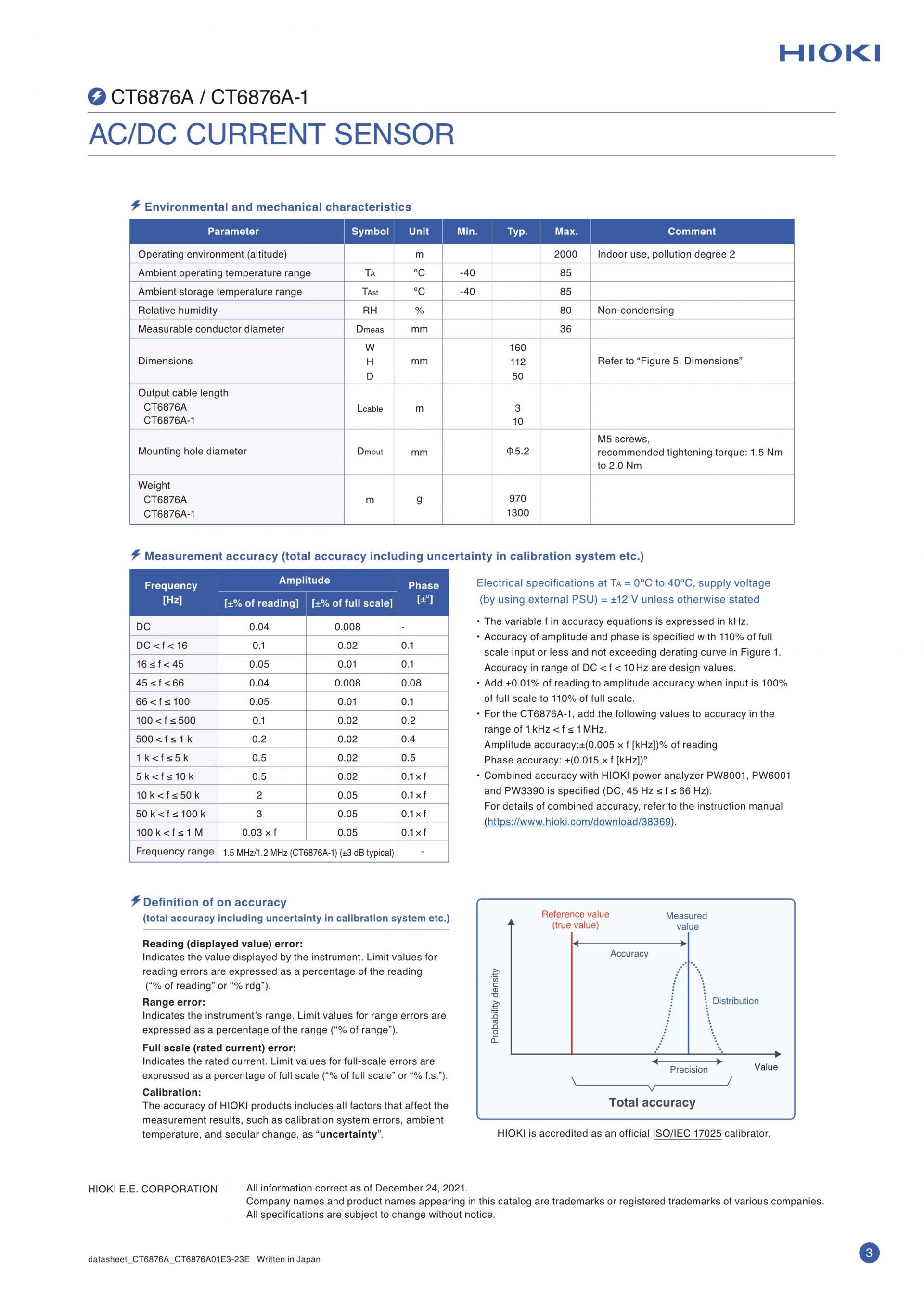

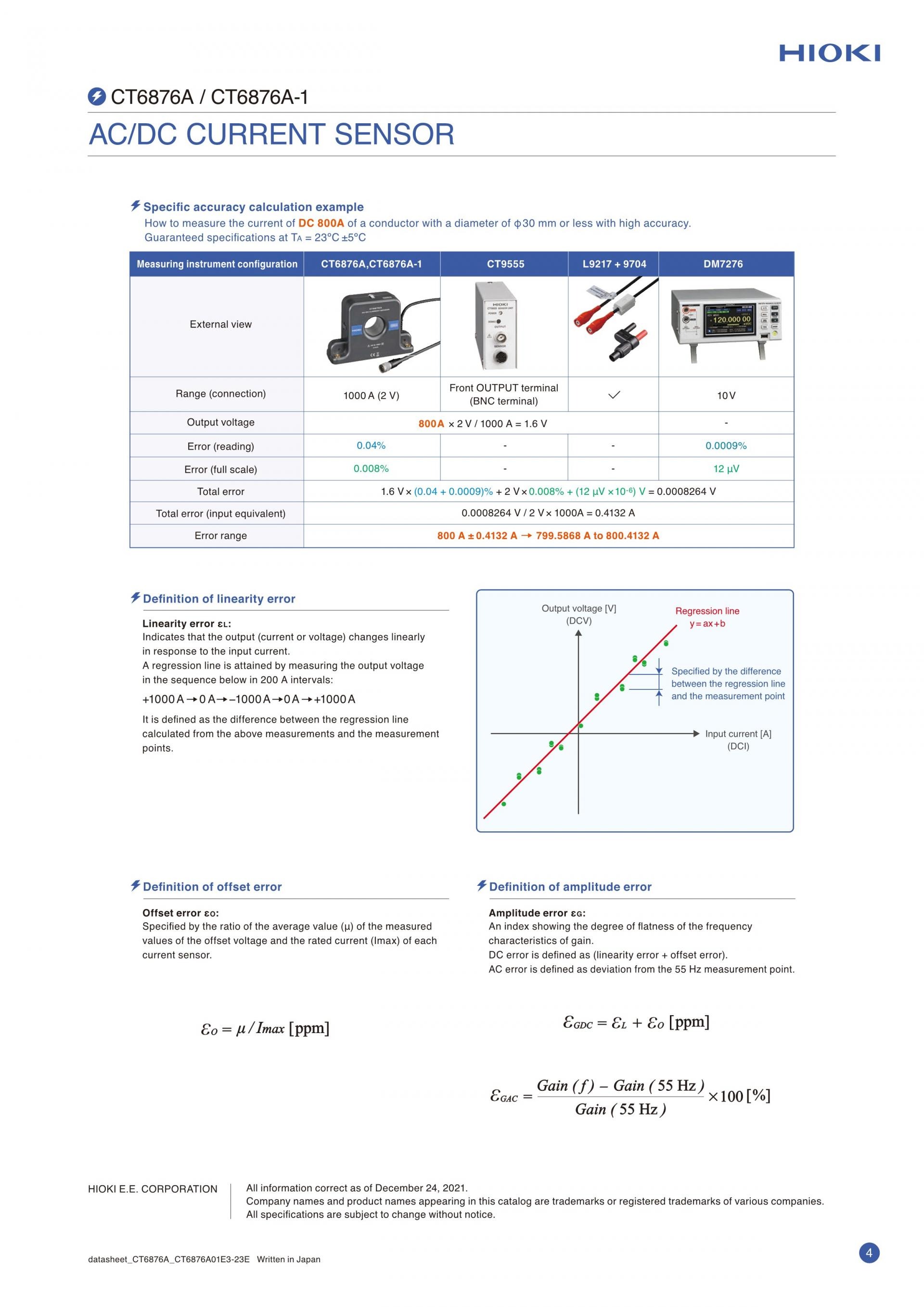

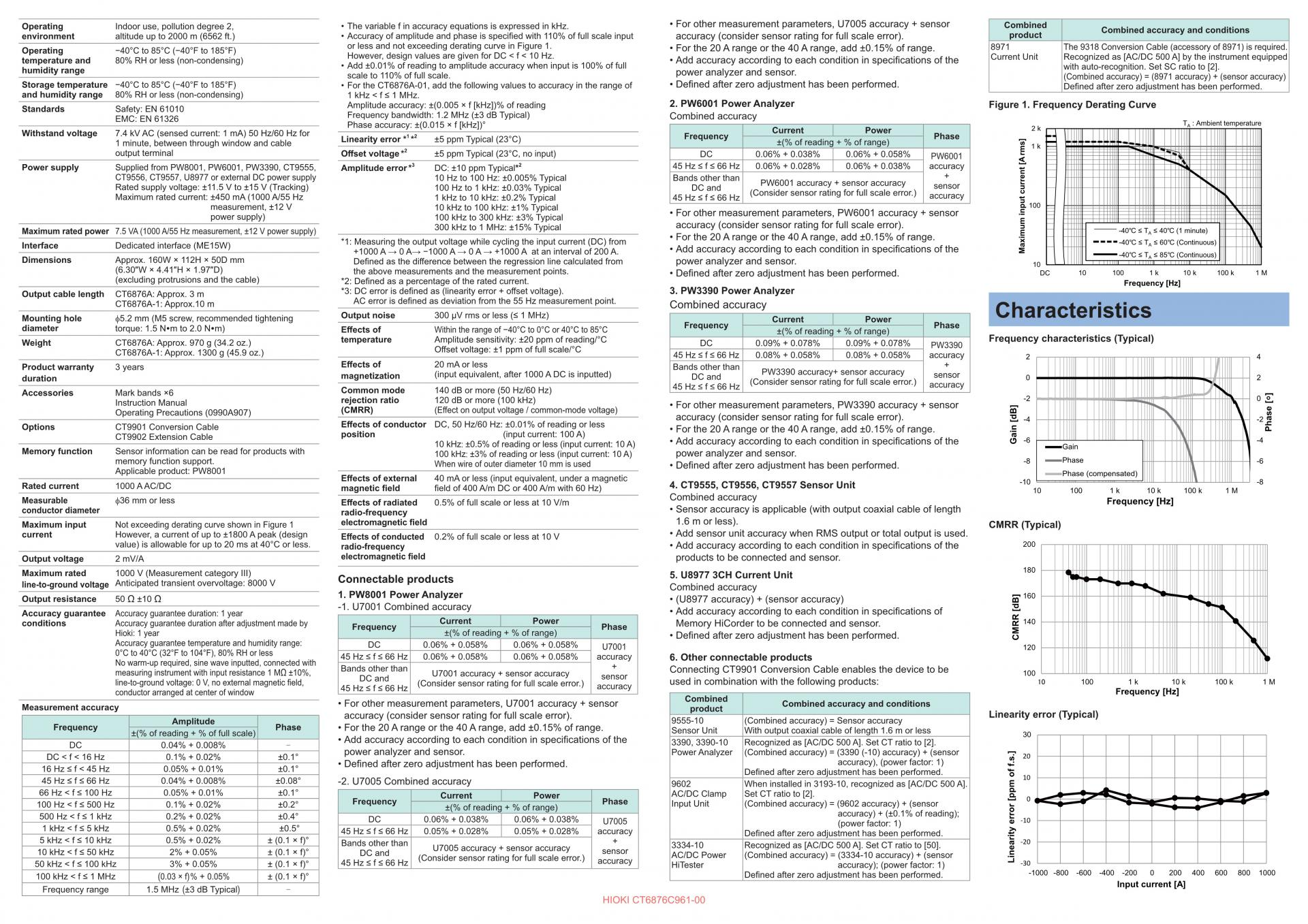

■ 제품 사양 (Specifications)

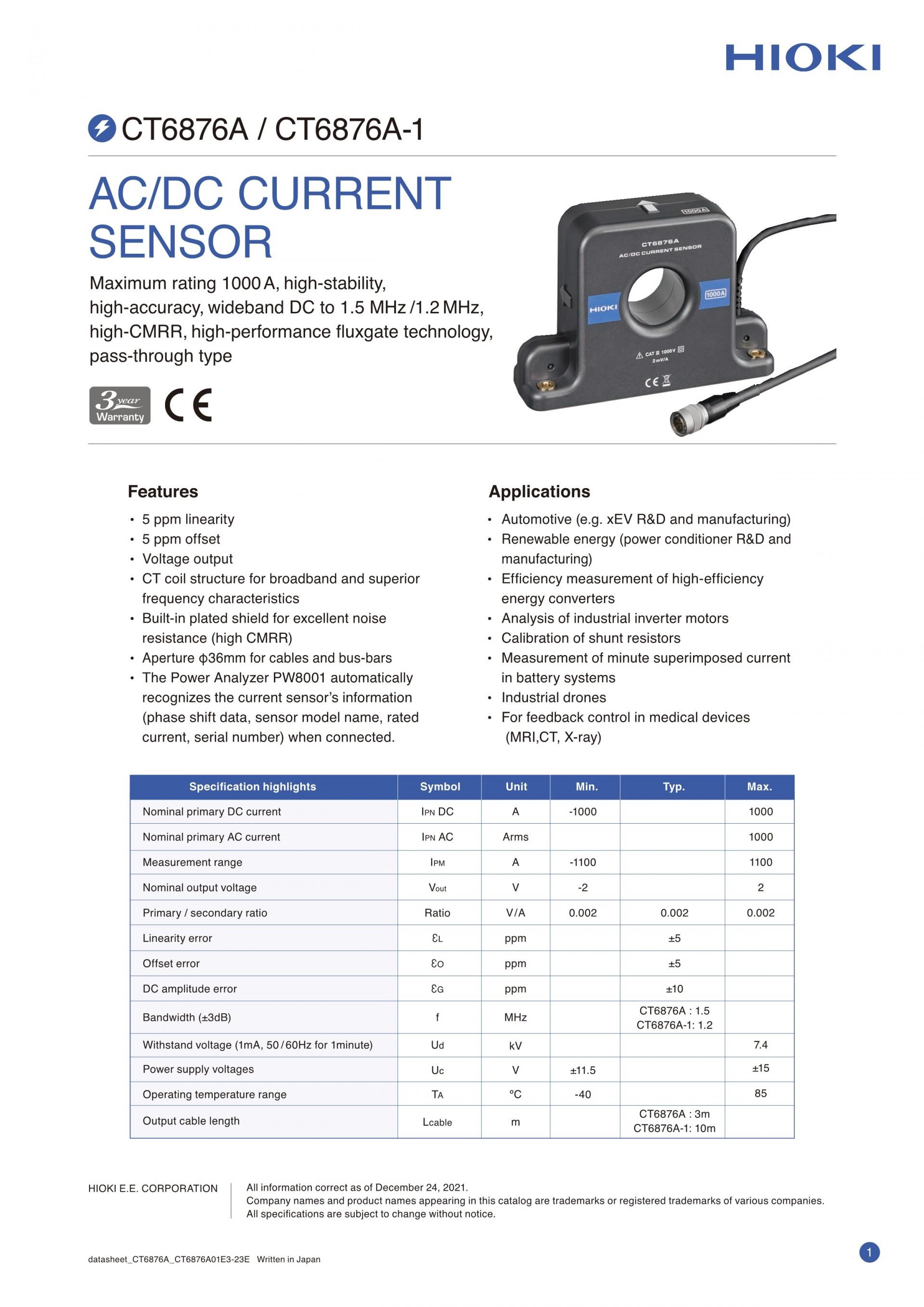

HIOKI CT6876A 제품 데이터시트의 핵심 사양입니다.
- Amplitude accuracy: ±0.1% of reading (DC ≤ f* ≤ 1 kHz) • Use the device with its surface temperature of 105°C or less.

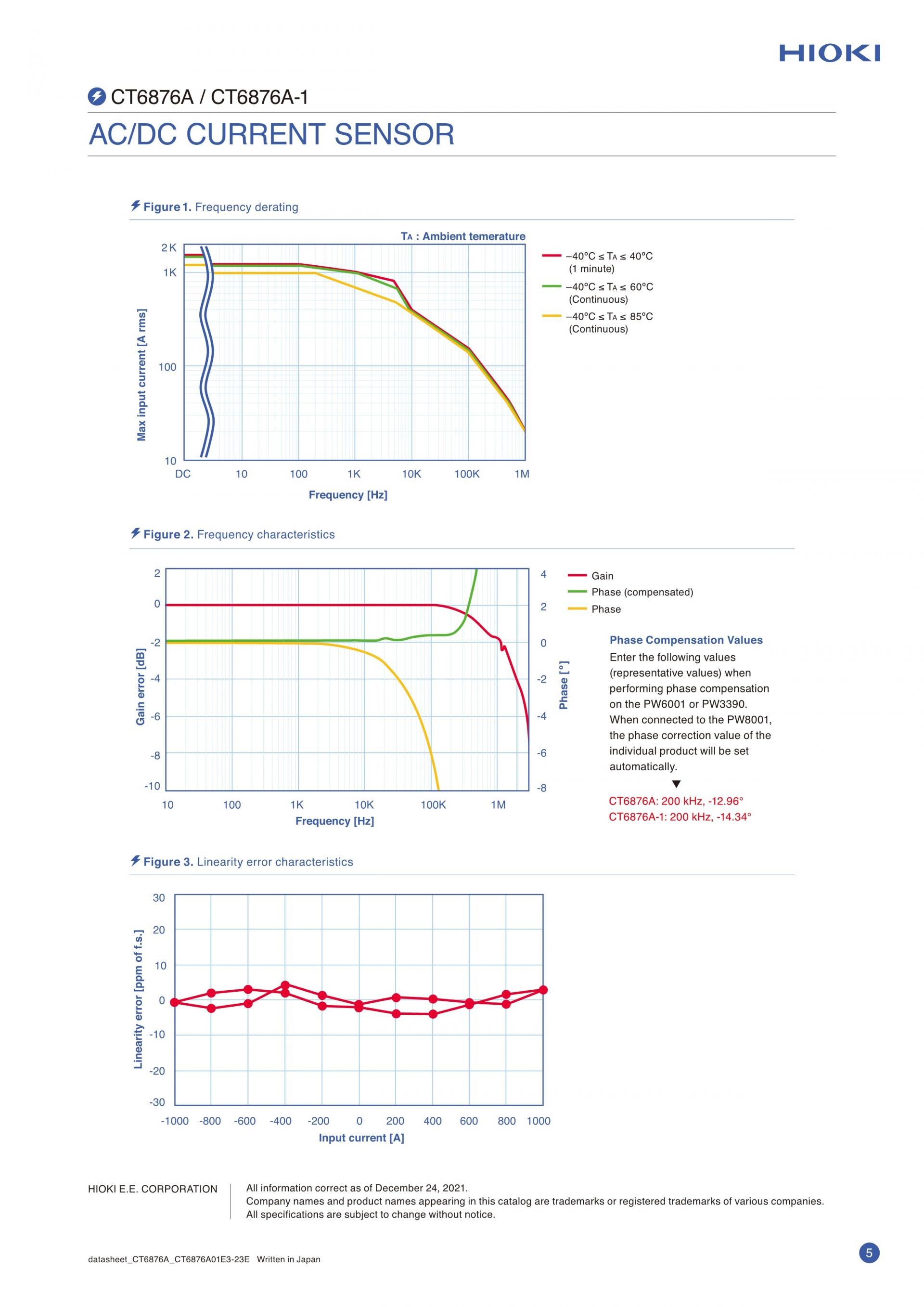

- Phase accuracy: ±(0.03 × f*)° (1 kHz < f*) Phase Compensation Values
- For correct measurement, connect the device to a measuring CT6876A-1: 200 kHz, −14.34°
- instrument with an input impedance of 1 MΩ ±10%.
- and humidity range 80% RH or less (non-condensing) 1 kHz < f ≤ 1 MHz.
- Amplitude accuracy: ±(0.005 × f [kHz])% of reading 2. PW6001 Power Analyzer Figure 1. Frequency Derating Curve
- Standards Safety: EN 61010
- EMC: EN 61326 Frequency bandwidth: 1.2 MHz (±3 dB Typical) Combined accuracy
- output terminal Offset voltage *2 ±5 ppm Typical (23°C, no input) DC 0.06% + 0.038% 0.06% + 0.058% PW6001
- Power supply Supplied from PW8001, PW6001, PW3390, CT9555, Amplitude error *3 DC: ±10 ppm Typical*2 45 Hz ≤ f ≤ 66 Hz 0.06% + 0.028% 0.06% + 0.038% accuracy
- CT9556, CT9557, U8977 or external DC power supply 10 Hz to 100 Hz: ±0.005% Typical Bands other than +
- Rated supply voltage: ±11.5 V to ±15 V (Tracking) 100 Hz to 1 kHz: ±0.03% Typical DC and PW6001 accuracy + sensor accuracy sensor
- Maximum rated current: ±450 mA (1000 A/55 Hz 1 kHz to 10 kHz: ±0.2% Typical 45 Hz ≤ f ≤ 66 Hz (Consider sensor rating for full scale error.) accuracy
- measurement, ±12 V 10 kHz to 100 kHz: ±1% Typical 100
- • For other measurement parameters, PW6001 accuracy + sensor
- power supply) 100 kHz to 300 kHz: ±3% Typical

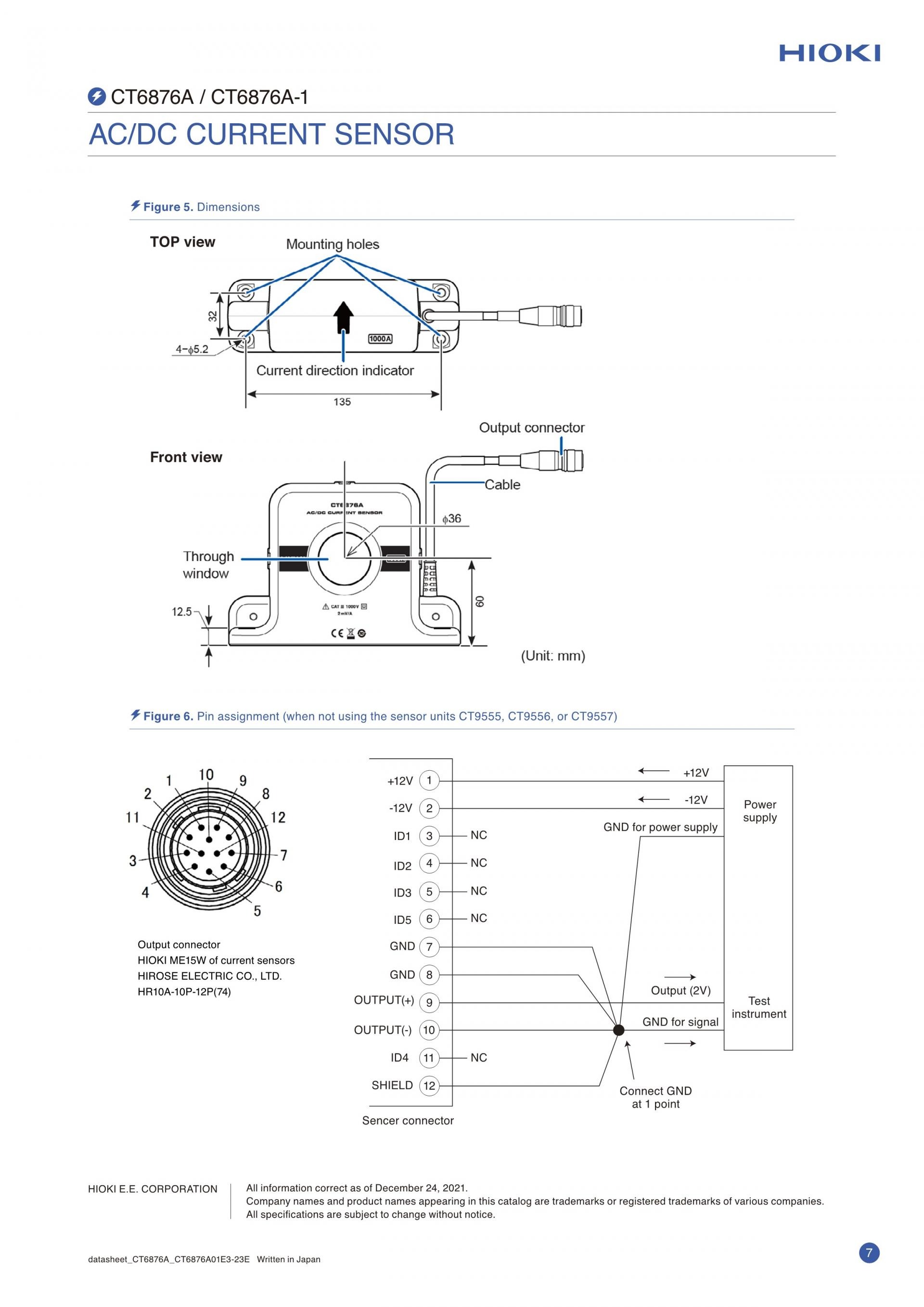

- Mounting hole φ5.2 mm (M5 screw, recommended tightening Output noise 300 µV rms or less (≤ 1 MHz) Current Power
- diameter torque: 1.5 Nm to 2.0 Nm) Effects of Within the range of −40°C to 0°C or 40°C to 85°C Frequency ±(% of reading + % of range) Phase
- Weight CT6876A: Approx. 970 g (34.2 oz.) temperature Amplitude sensitivity: ±20 ppm of reading/°C DC 0.09% + 0.078% 0.09% + 0.078% PW3390 Frequen2cy characteristics (Typical) 4
- CT6876A-1: Approx. 1300 g (45.9 oz.) Offset voltage: ±1 ppm of full scale/°C 45 Hz ≤ f ≤ 66 Hz 0.08% + 0.058% 0.08% + 0.058% accuracy 2 02 4 4 2

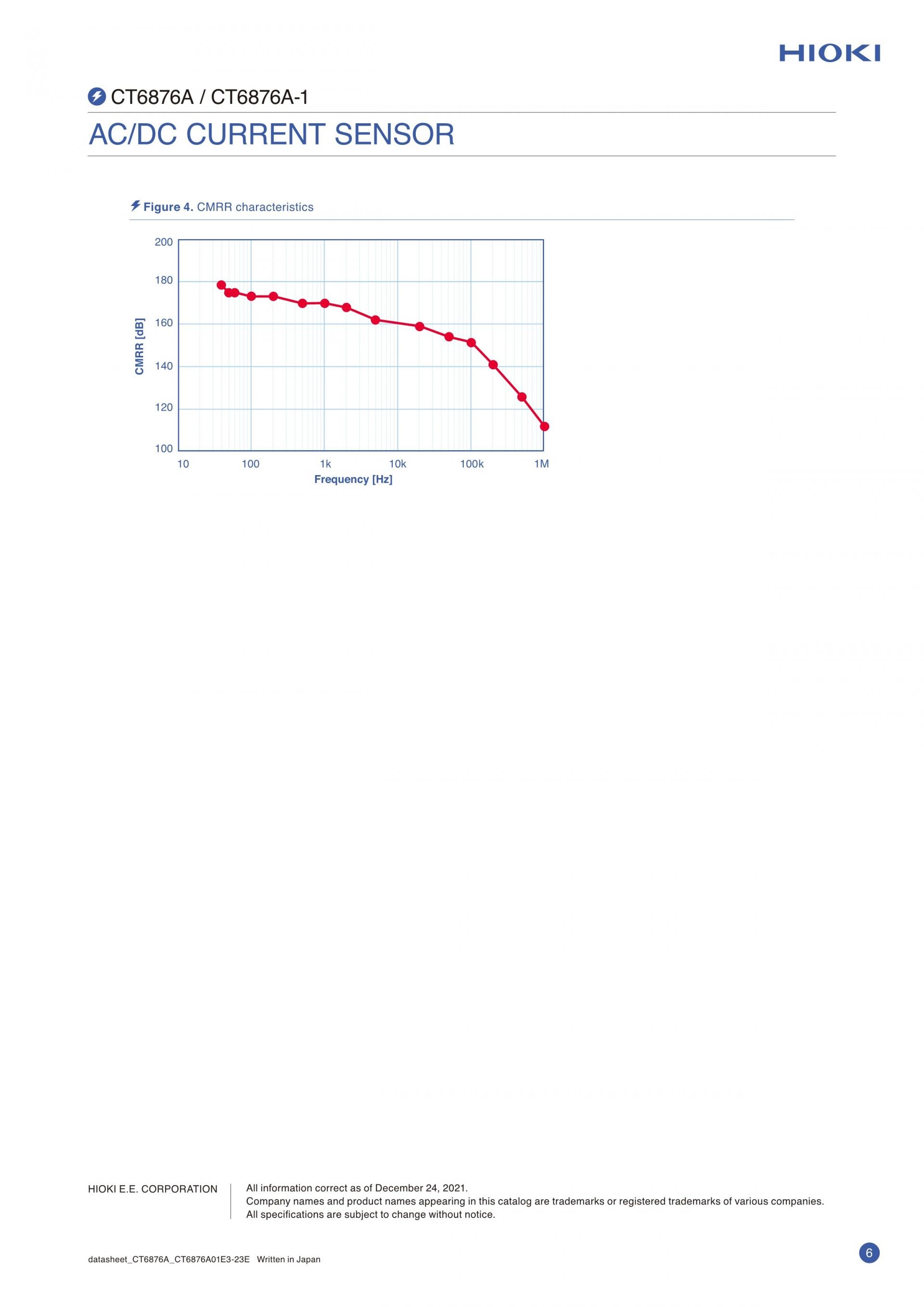

- Instruction Manual rejection ratio 120 dB or more (100 kHz) • For other measurement parameters, PW3390 accuracy + sensor --42 0-2
- Operating Precautions (0990A907) (CMRR) (Effect on output voltage / common-mode voltage)
- CT9902 Extension Cable position (input current: 100 A) -6 -4
- 10 kHz: ±0.5% of reading or less (input current: 10 A) • Add accuracy according to each condition in specifications of the --86 GP G ha a ai i n n se --46
- Effects of external 40 mA or less (input equivalent, under a magnetic -10 -8
- Maximum rated 1000 V (Measurement category III) 5. U8977 3CH Current Unit 1 1 8 8 0 0
- line-to-ground voltage Anticipated transient overvoltage: 8000 V Connectable products Combined accuracy 160
- Output resistance 50 Ω ±10 Ω 1. PW8001 Power Analyzer • (U8977 accuracy) + (sensor accuracy) 1 1 6 6 0 0
- Amplitude 9555-10 (Combined accuracy) = Sensor accuracy
- Frequency ±(% of reading + % of full scale) Phase • For the 20 A range or the 40 A range, add ±0.15% of range. Sensor Unit With output coaxial cable of length 1.6 m or less 30
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.

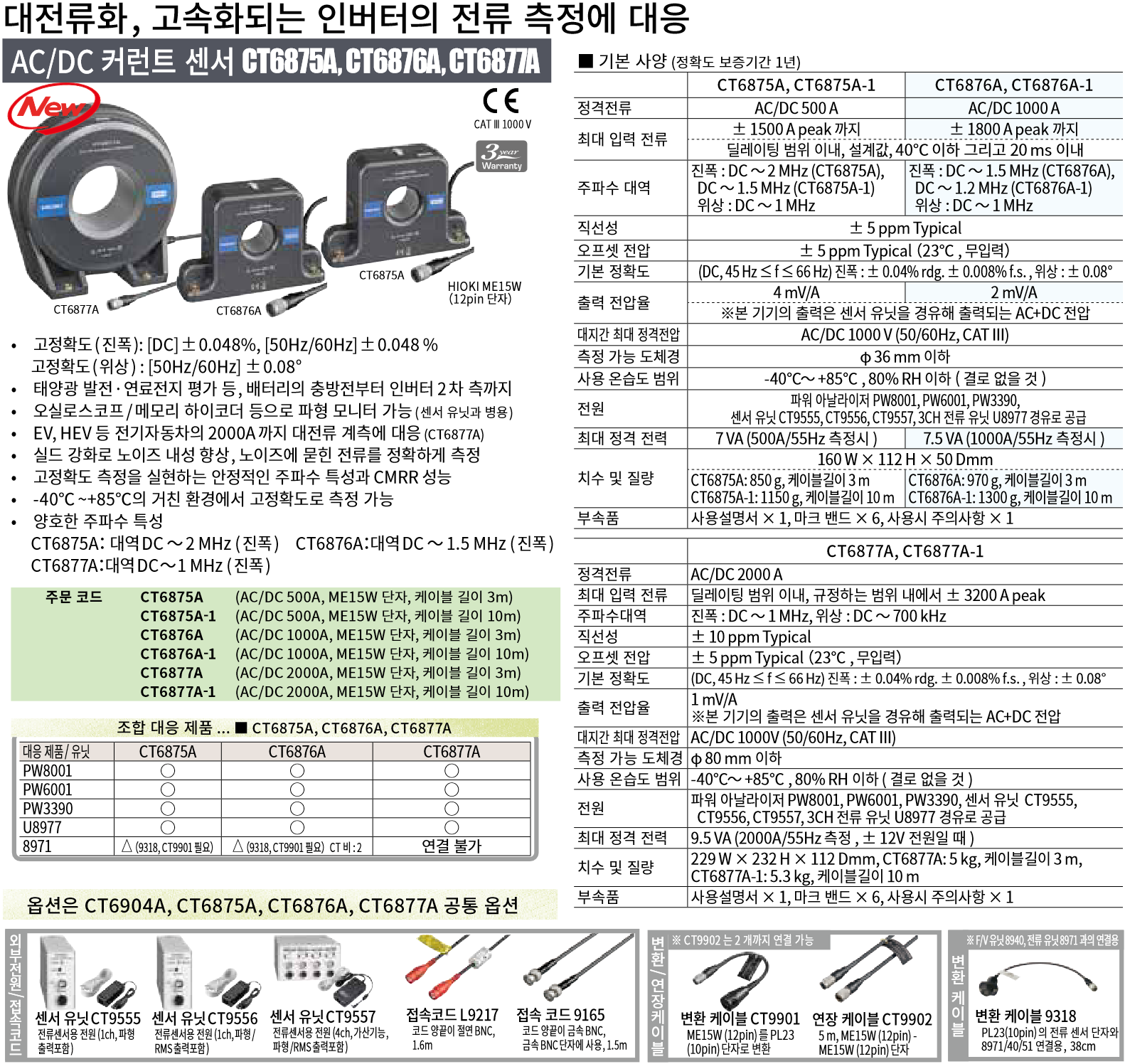

HIOKI 히오키 CT6876A AC/DC 커런트 센서는 대전류화·고속화되는 인버터의 전류 측정에 대응합니다. HIOKI 히오키 CT6876A AC/DC 커런트 센서 – 굿맨시스템 (가격문의)의 재고 현황과 납기, 견적은 굿맨시스템 고객센터에서 신속히 안내합니다.
CT6876A 정보 정리
제품 개요
HIOKI CT6876A은(는) 센서·트랜스미터(일반) 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6876A AC/DC 커런트 센서”입니다. 상품 원문에는 고정확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능 내용이 기재되어 있습니다. 등록 카테고리는 전류 센서 · 세부분류모델입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- HIOKI 히오키 CT6876A AC/DC 커런트 센서
- 대역 DC~1.5 MHz : CT6876A (진폭), DC~1 MHz (위상)의 양호한 주파수 특성
- CT6876A-1 :
사양 확인 포인트
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 고정확도(진폭) : [DC] ±0.048%, [50Hz/60Hz] ±0.048%
- 고정확도(위상) : [50Hz/60Hz] ±0.08°
- EV, HEV 등 전기자동차 1000A까지의 대전류 계측에 대응
- 40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- CAT III 1000 V
- ※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
- AC/DC 1000A, ME15W단자, 케이블길이 3m
- AC/DC 1000A, ME15W단자, 케이블길이 10m
- AC/DC 1000 A
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 오실로스코프·메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
- AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서
- 양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.
- 전류 측정의 진화를 지원하는 기술
- 파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — 정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI CT6876A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6876A은(는) 어떤 작업에 사용하나요?
원문에는 고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 내용이 기재되어 있습니다.
HIOKI CT6876A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
같은 브랜드 다른 제품
HIOKI 전체 제품422
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
견적·기술문의:
☏ 070 8800 8282 ☏ 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 문자나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
HIOKI 히오키 CT6876A AC/DC 커런트 센서
주요 특징
- 고정확도(진폭) : [DC] ±0.048%, [50Hz/60Hz] ±0.048%
고정확도(위상) : [50Hz/60Hz] ±0.08° - EV, HEV 등 전기자동차 1000A까지의 대전류 계측에 대응
- 실드 강화로 노이즈 내능 향상, 노이즈에 묻힌 전류를 정확하게 측정
- 고정확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능
- -40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- 대역 DC~1.5 MHz : CT6876A (진폭), DC~1 MHz (위상)의 양호한 주파수 특성
- 태양광 발전·연료전지 평가 등, 배터리의 충·방전부터 인버터 2차 측까지
- 오실로스코프·메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
제품 개요
제품번호 (발주코드)
CT6876A :
AC/DC 1000A, ME15W단자, 케이블길이 3m
CT6876A-1 :
AC/DC 1000A, ME15W단자, 케이블길이 10m
AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서
양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.
전류 측정의 진화를 지원하는 기술
고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 ‘Flux gate’로 검출됩니다.
● Flux gate 검출형
우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 있습니다. 직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에, 높은 정확도와 우수한 온도 안정성을 실현합니다.
파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다. 인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.
넓은 주파수 대역
정격 1000A의 관통형 센서는 최상급 주파수 대역 DC ~ 1.5MHz(CT6876A-1 : DC~1.2MHz)를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.
● 전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다. PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.
전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.
제품 사양
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
| AC/DC 1000 A | |||||
| 딜레이팅 범위 이내, ±1800 A peak까지 (설계치, 40℃ 이하 그리고 20 ms 이내) | |||||
| 진폭 : DC~1.5 MHz (CT6876A), DC~1.2 MHz (CT6876A-1) 위상 : DC~1 MHz | |||||
| ±5 ppm Typical | |||||
| ±5 ppm Typical (23℃, 무입력) | |||||
| (DC, 45 Hz ≤ f ≤ 66 Hz) 진폭 : ±0.04% rdg. ±0.008% f.s. 위상 : ±0.08° | |||||
| 2 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다. | |||||
| AC/DC 1000V (50/60Hz, CAT III) | |||||
| φ 36 mm 이하 | |||||
| -40°C ~ +85°C, 80% RH 이하 (결로 없을 것) | |||||
| 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급 | |||||
| 7.5 VA 이하 (1000 A/55 Hz 측정시) | |||||
| 160 W × 112 H × 50 Dmm, CT6876A: 950 g, 케이블길이 3 m, CT6876A-1: 1250 g, 케이블길이 10 m | |||||
| 사용설명서 × 1, 마크밴드 × 1, 사용시 주의사항 × 1 |
■ 제품 사양 (Specifications)
HIOKI CT6876A 제품 데이터시트의 핵심 사양입니다.
- Amplitude accuracy: ±0.1% of reading (DC ≤ f* ≤ 1 kHz) • Use the device with its surface temperature of 105°C or less.
- Phase accuracy: ±(0.03 × f*)° (1 kHz < f*) Phase Compensation Values
- For correct measurement, connect the device to a measuring CT6876A-1: 200 kHz, −14.34°
- instrument with an input impedance of 1 MΩ ±10%.
- and humidity range 80% RH or less (non-condensing) 1 kHz < f ≤ 1 MHz.
- Amplitude accuracy: ±(0.005 × f [kHz])% of reading 2. PW6001 Power Analyzer Figure 1. Frequency Derating Curve
- Standards Safety: EN 61010
- EMC: EN 61326 Frequency bandwidth: 1.2 MHz (±3 dB Typical) Combined accuracy
- output terminal Offset voltage *2 ±5 ppm Typical (23°C, no input) DC 0.06% + 0.038% 0.06% + 0.058% PW6001
- Power supply Supplied from PW8001, PW6001, PW3390, CT9555, Amplitude error *3 DC: ±10 ppm Typical*2 45 Hz ≤ f ≤ 66 Hz 0.06% + 0.028% 0.06% + 0.038% accuracy
- CT9556, CT9557, U8977 or external DC power supply 10 Hz to 100 Hz: ±0.005% Typical Bands other than +
- Rated supply voltage: ±11.5 V to ±15 V (Tracking) 100 Hz to 1 kHz: ±0.03% Typical DC and PW6001 accuracy + sensor accuracy sensor
- Maximum rated current: ±450 mA (1000 A/55 Hz 1 kHz to 10 kHz: ±0.2% Typical 45 Hz ≤ f ≤ 66 Hz (Consider sensor rating for full scale error.) accuracy
- measurement, ±12 V 10 kHz to 100 kHz: ±1% Typical 100
- • For other measurement parameters, PW6001 accuracy + sensor
- power supply) 100 kHz to 300 kHz: ±3% Typical
- Mounting hole φ5.2 mm (M5 screw, recommended tightening Output noise 300 µV rms or less (≤ 1 MHz) Current Power
- diameter torque: 1.5 Nm to 2.0 Nm) Effects of Within the range of −40°C to 0°C or 40°C to 85°C Frequency ±(% of reading + % of range) Phase
- Weight CT6876A: Approx. 970 g (34.2 oz.) temperature Amplitude sensitivity: ±20 ppm of reading/°C DC 0.09% + 0.078% 0.09% + 0.078% PW3390 Frequen2cy characteristics (Typical) 4
- CT6876A-1: Approx. 1300 g (45.9 oz.) Offset voltage: ±1 ppm of full scale/°C 45 Hz ≤ f ≤ 66 Hz 0.08% + 0.058% 0.08% + 0.058% accuracy 2 02 4 4 2

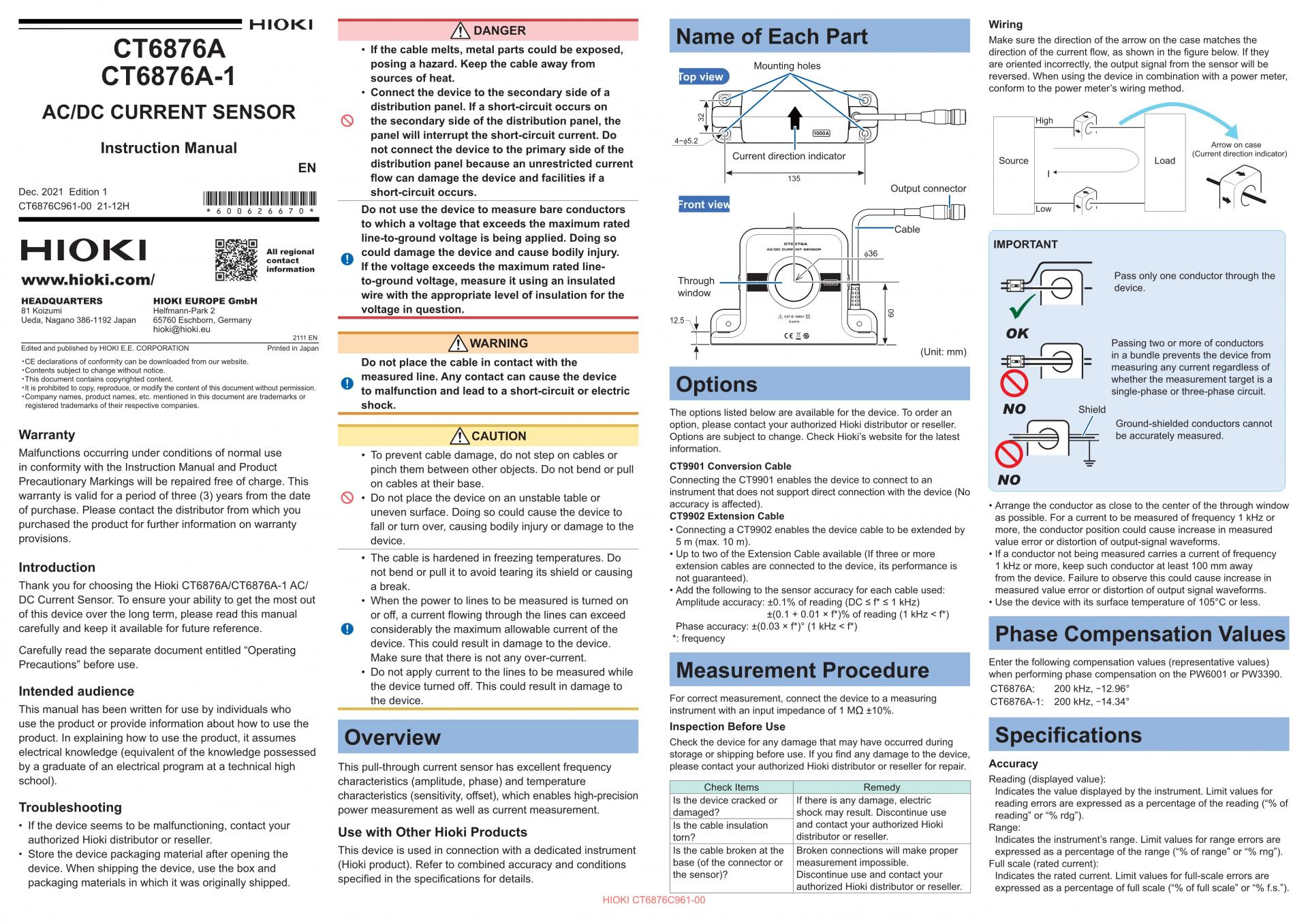

- Instruction Manual rejection ratio 120 dB or more (100 kHz) • For other measurement parameters, PW3390 accuracy + sensor --42 0-2
- Operating Precautions (0990A907) (CMRR) (Effect on output voltage / common-mode voltage)
- CT9902 Extension Cable position (input current: 100 A) -6 -4
- 10 kHz: ±0.5% of reading or less (input current: 10 A) • Add accuracy according to each condition in specifications of the --86 GP G ha a ai i n n se --46
- Effects of external 40 mA or less (input equivalent, under a magnetic -10 -8
- Maximum rated 1000 V (Measurement category III) 5. U8977 3CH Current Unit 1 1 8 8 0 0
- line-to-ground voltage Anticipated transient overvoltage: 8000 V Connectable products Combined accuracy 160
- Output resistance 50 Ω ±10 Ω 1. PW8001 Power Analyzer • (U8977 accuracy) + (sensor accuracy) 1 1 6 6 0 0
- Amplitude 9555-10 (Combined accuracy) = Sensor accuracy
- Frequency ±(% of reading + % of full scale) Phase • For the 20 A range or the 40 A range, add ±0.15% of range. Sensor Unit With output coaxial cable of length 1.6 m or less 30
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
HIOKI 히오키 CT6876A AC/DC 커런트 센서는 대전류화·고속화되는 인버터의 전류 측정에 대응합니다. HIOKI 히오키 CT6876A AC/DC 커런트 센서 – 굿맨시스템 (가격문의)의 재고 현황과 납기, 견적은 굿맨시스템 고객센터에서 신속히 안내합니다.
CT6876A 정보 정리
제품 개요
HIOKI CT6876A은(는) 센서·트랜스미터(일반) 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6876A AC/DC 커런트 센서”입니다. 상품 원문에는 고정확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능 내용이 기재되어 있습니다. 등록 카테고리는 전류 센서 · 세부분류모델입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- HIOKI 히오키 CT6876A AC/DC 커런트 센서
- 대역 DC~1.5 MHz : CT6876A (진폭), DC~1 MHz (위상)의 양호한 주파수 특성
- CT6876A-1 :
사양 확인 포인트
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 고정확도(진폭) : [DC] ±0.048%, [50Hz/60Hz] ±0.048%
- 고정확도(위상) : [50Hz/60Hz] ±0.08°
- EV, HEV 등 전기자동차 1000A까지의 대전류 계측에 대응
- 40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- CAT III 1000 V
- ※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
- AC/DC 1000A, ME15W단자, 케이블길이 3m
- AC/DC 1000A, ME15W단자, 케이블길이 10m
- AC/DC 1000 A
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 오실로스코프·메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
- AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서
- 양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.
- 전류 측정의 진화를 지원하는 기술
- 파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
선택 시 확인 항목
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — 정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI CT6876A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6876A은(는) 어떤 작업에 사용하나요?
원문에는 고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 내용이 기재되어 있습니다.
HIOKI CT6876A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
같은 브랜드 다른 제품
HIOKI 전체 제품422
굿맨시스템이 직접 취급하는 제품입니다. 재고·납기·견적은 문의 주시면 바로 안내해 드립니다.
☎ 견적·기술문의
070-8800-8282 010-7574-9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
