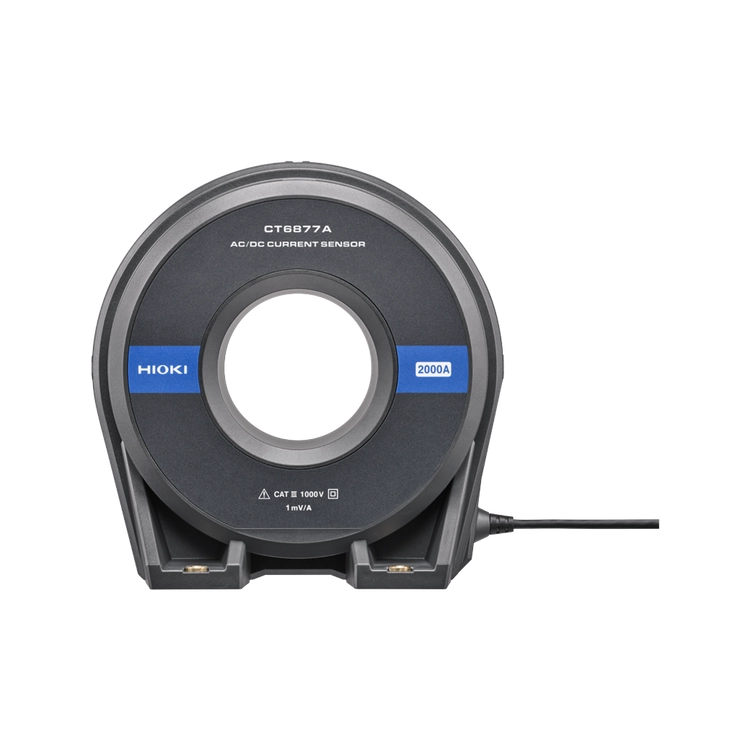

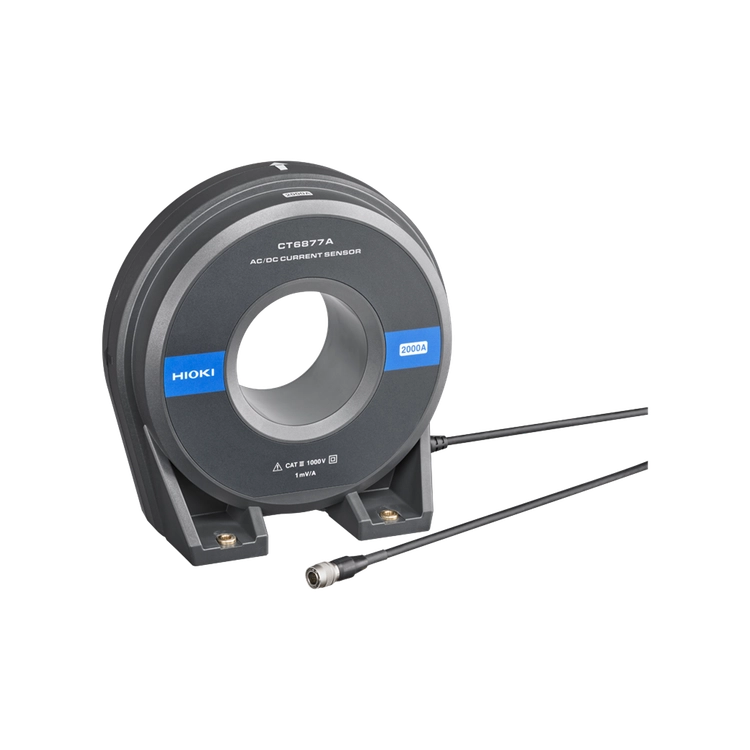

HIOKI 히오키 CT6877A AC/DC 커런트 센서
주요 특징
- 고정확도(진폭) : [DC]±0.048%, [50Hz/60Hz]±0.048 %
고정확도(위상) : [50Hz/60Hz] ±0.08° - EV, HEV 등 전기자동차 2000A까지의 대전류 계측에 대응
- 실드 강화로 노이즈 내능 향상, 노이즈에 묻힌 전류를 정확하게 측정

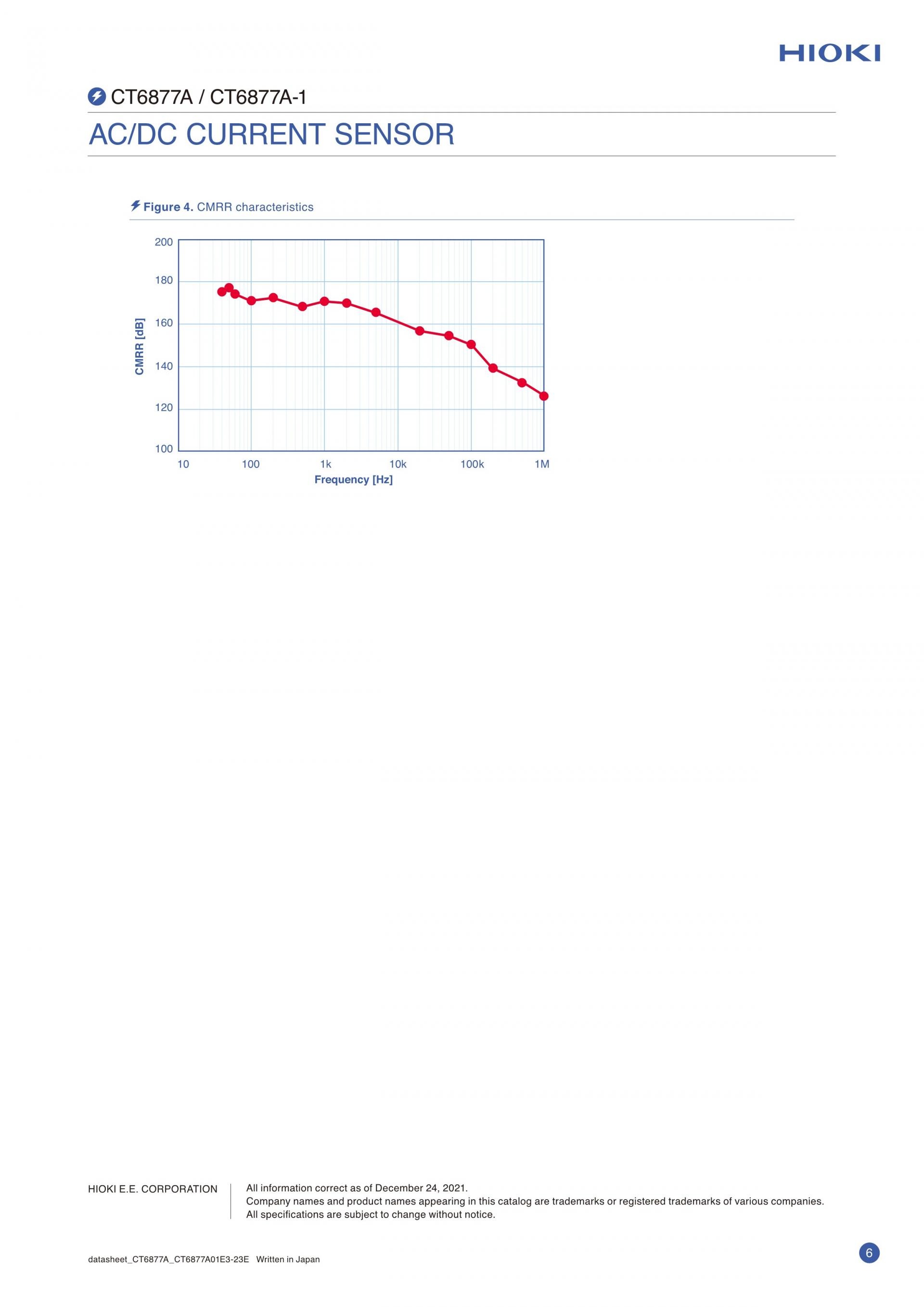

- 고정확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능
- -40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- 대역 DC~1 MHz (진폭)의 양호한 주파수 특성
- 태양광 발전·연료전지 평가 등, 배터리의 충·방전부터 인버터 2차 측까지
- 오실로스코프·메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
제품 개요
제품번호 (발주코드)
CT6877A :
AC/DC 2000A, ME15W단자, 케이블 길이 3m
CT6877A-1 :
AC/DC 2000A, ME15W단자, 케이블 길이 10m
2000A 대응 관통형 전류 센서
대전류의 대부분은 2~4개 정도의 전선으로 분기하여 흐르고 있습니다. 기존의 전류 센서에서는 직경의 크기나 정격이 부족하기 때문에, 각각의 전선을 복수의 전류 센서로 측정하고, 센서 유닛 CT9557(옵션)으로 각 전류 센서의 측정값을 합산하여 하나의 신호로 출력하는 기능을 사용했습니다.

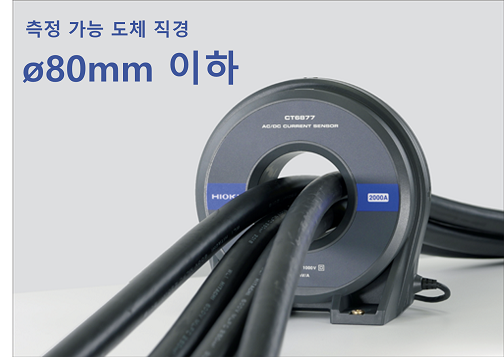

CT6877A는 센서의 내경이 80mm로 대구경이므로, 전선 외경 31mm(단면적 250mm²)의 전선이 4개 들어갑니다. 2000A까지의 전선이라면 하나의 센서로 한꺼번에 계측이 가능합니다.

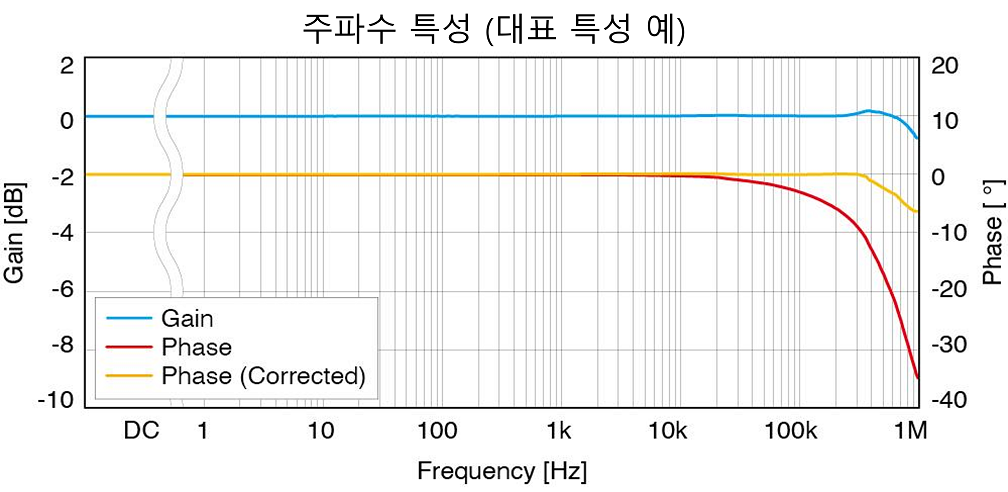

넓은 주파수 대역

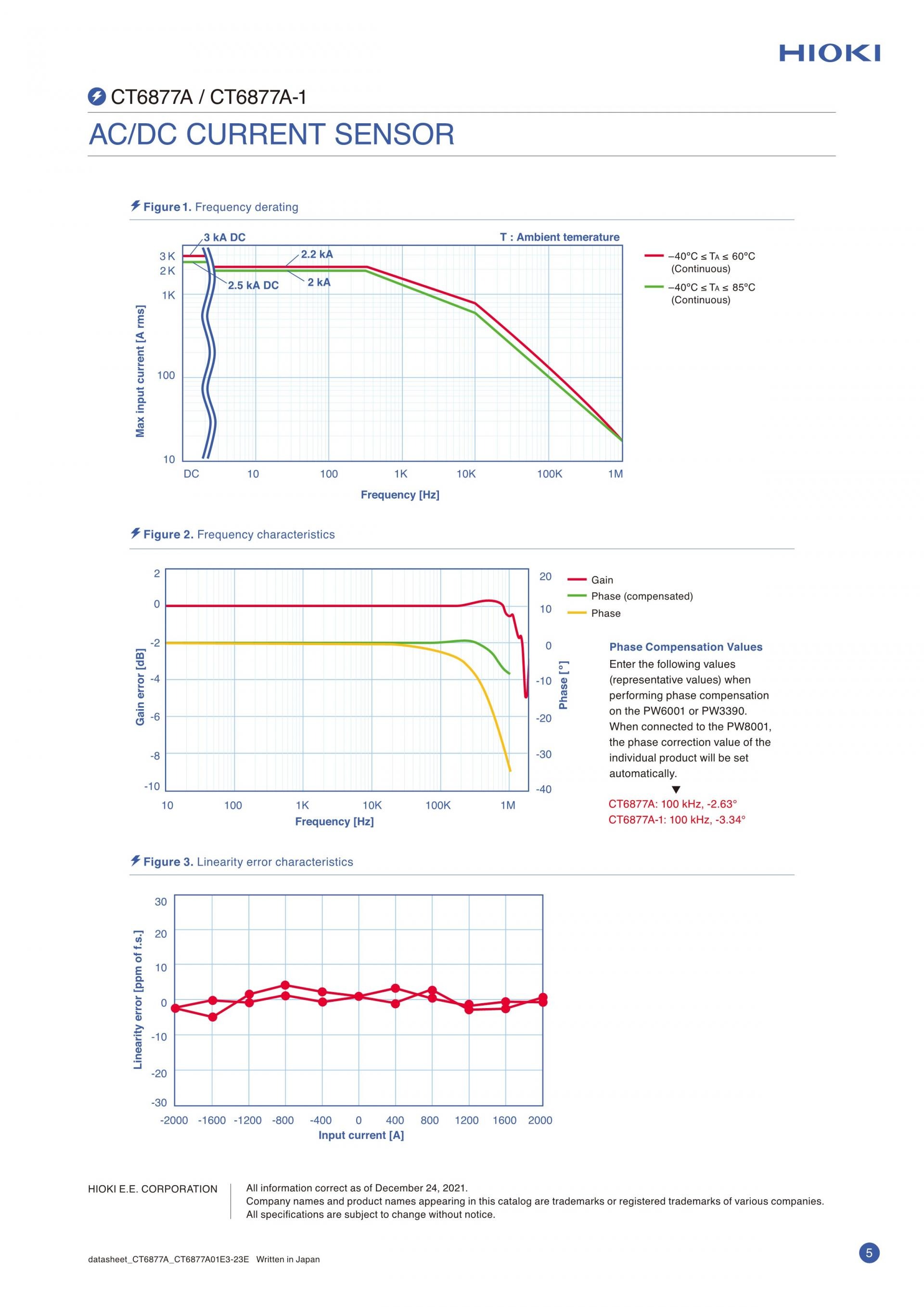

정격 2000A의 관통형 센서는 최상급 주파수 대역 DC ~ 1MHz를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.
● 전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다.
PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.
전력계와의 조합 정확도 보장
HIOKI는 본제품을 병용했을 경우의 정확도를 보증하고 있으므로 안심하고 이용하실 수 있습니다. CT6877A는 파워 애널라이저 PW8001과 같은 고정밀 파워 미터와 결합하여, 높은 정밀도로 전류를 측정할 수 있습니다.

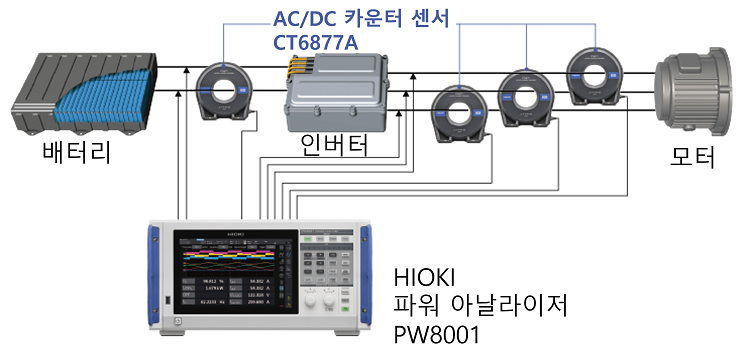

● 파워 애널라이저 PW8001과 조합 사용 예
DC부터 1MHz까지 고정밀도 전력 분석을 위한 솔루션을 제공합니다.
PW8001은 전류 센서의 위상 보정 기능을 탑재하여 고주파 전력을 정확하게 측정합니다.
15MS/s의 샘플링과 18비트의 분해능을 통해, PWM 파형의 전력 해석을 정확하게 실시하고 반환 오차가 없는 해석을 가능하게 합니다.

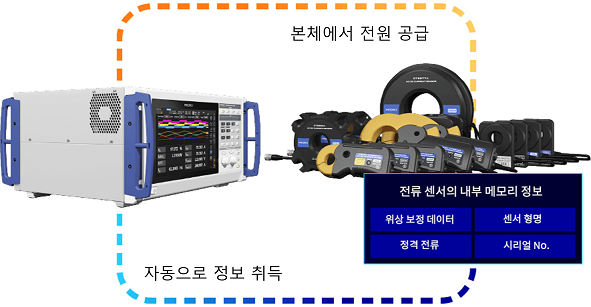

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.

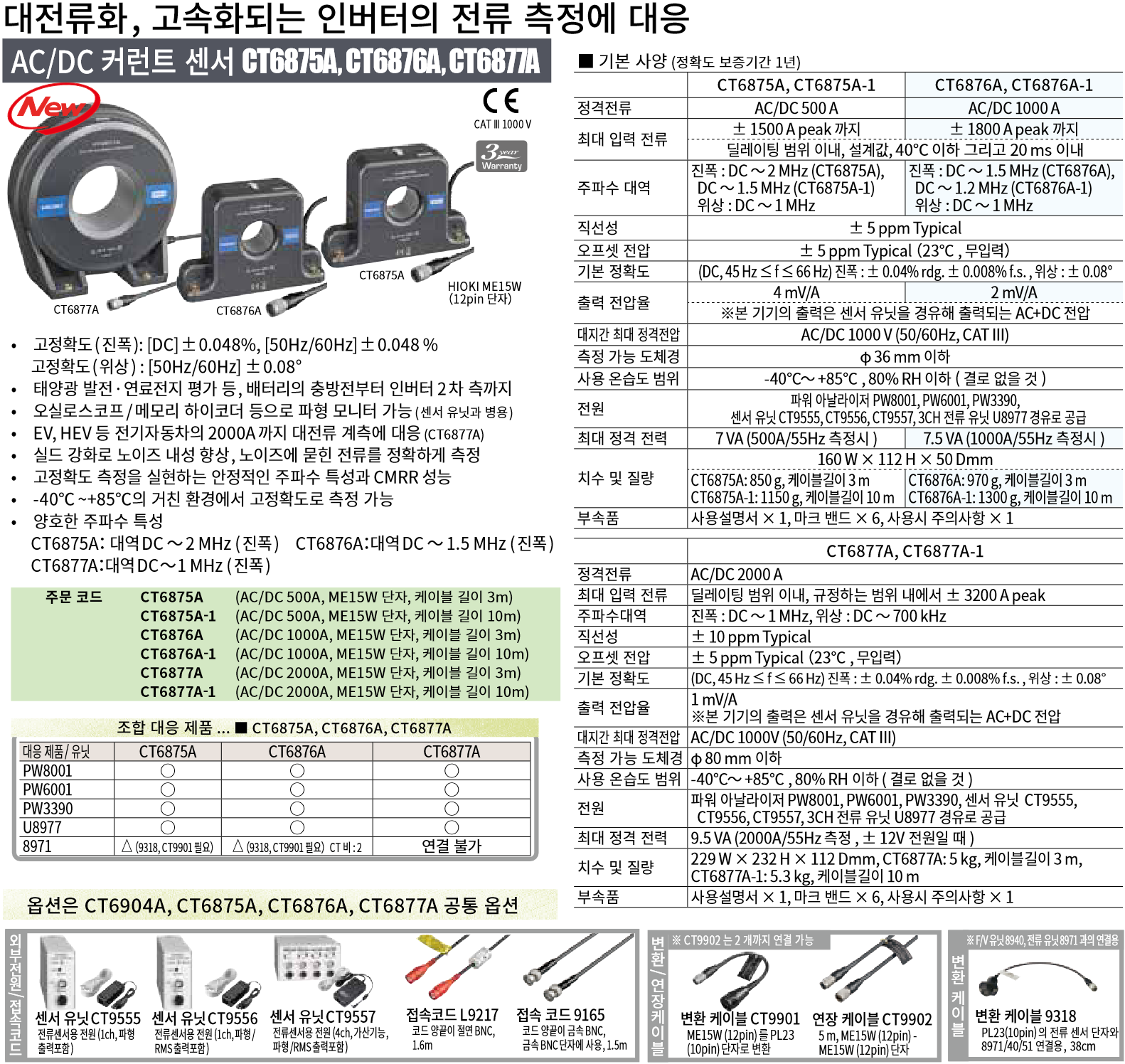

제품 사양
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)

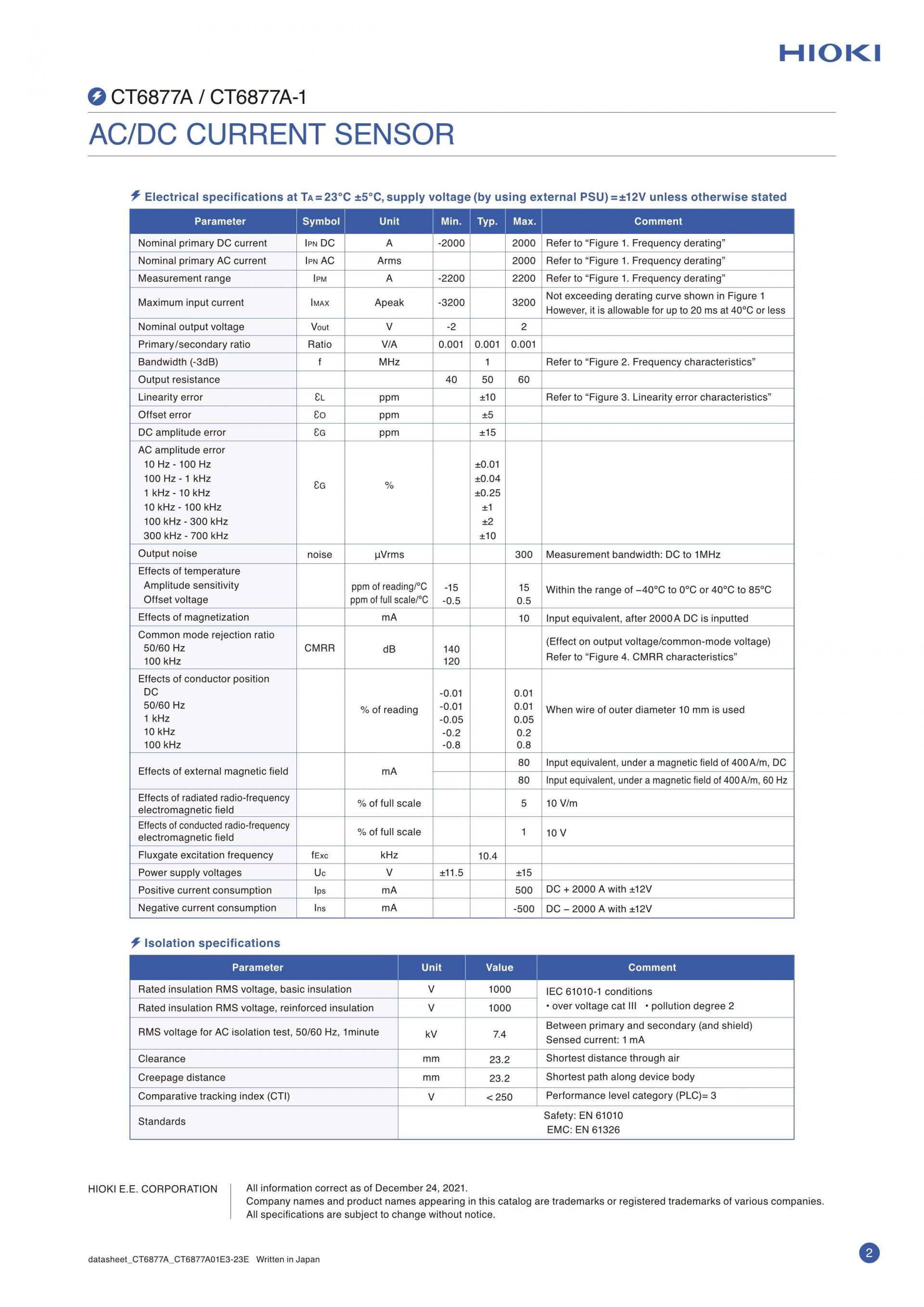

정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
| AC/DC 2000 A | |||||
| 딜레이팅 범위 이내 (규정하는 범위 내에서 ±3200 A peak) | |||||
| 진폭 : DC~1 MHz 위상 : DC~700 kHz | |||||
| ±10 ppm Typical | |||||
| ±5 ppm Typical (23℃, 무입력) | |||||

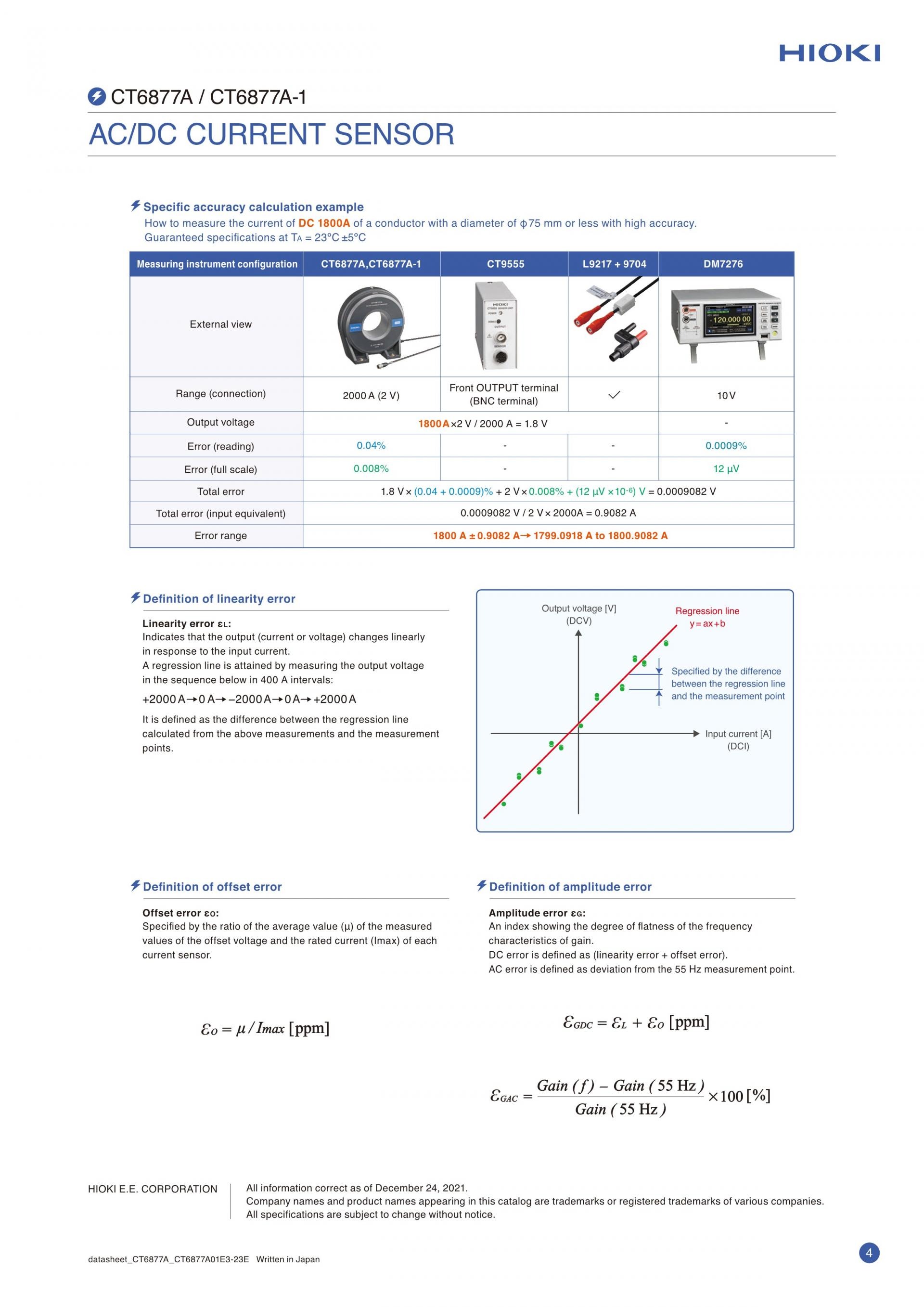

| (DC, 45 Hz ≤ f ≤ 66 Hz) 진폭 : ±0.04% rdg. ±0.008% f.s. 위상 : ±0.08° | |||||
| 1 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다. | |||||
| AC/DC 1000V (50/60Hz, CAT III) | |||||
| φ 80 mm 이하 | |||||
| -40°C ~ +85°C, 80% RH 이하 (결로 없을 것) | |||||

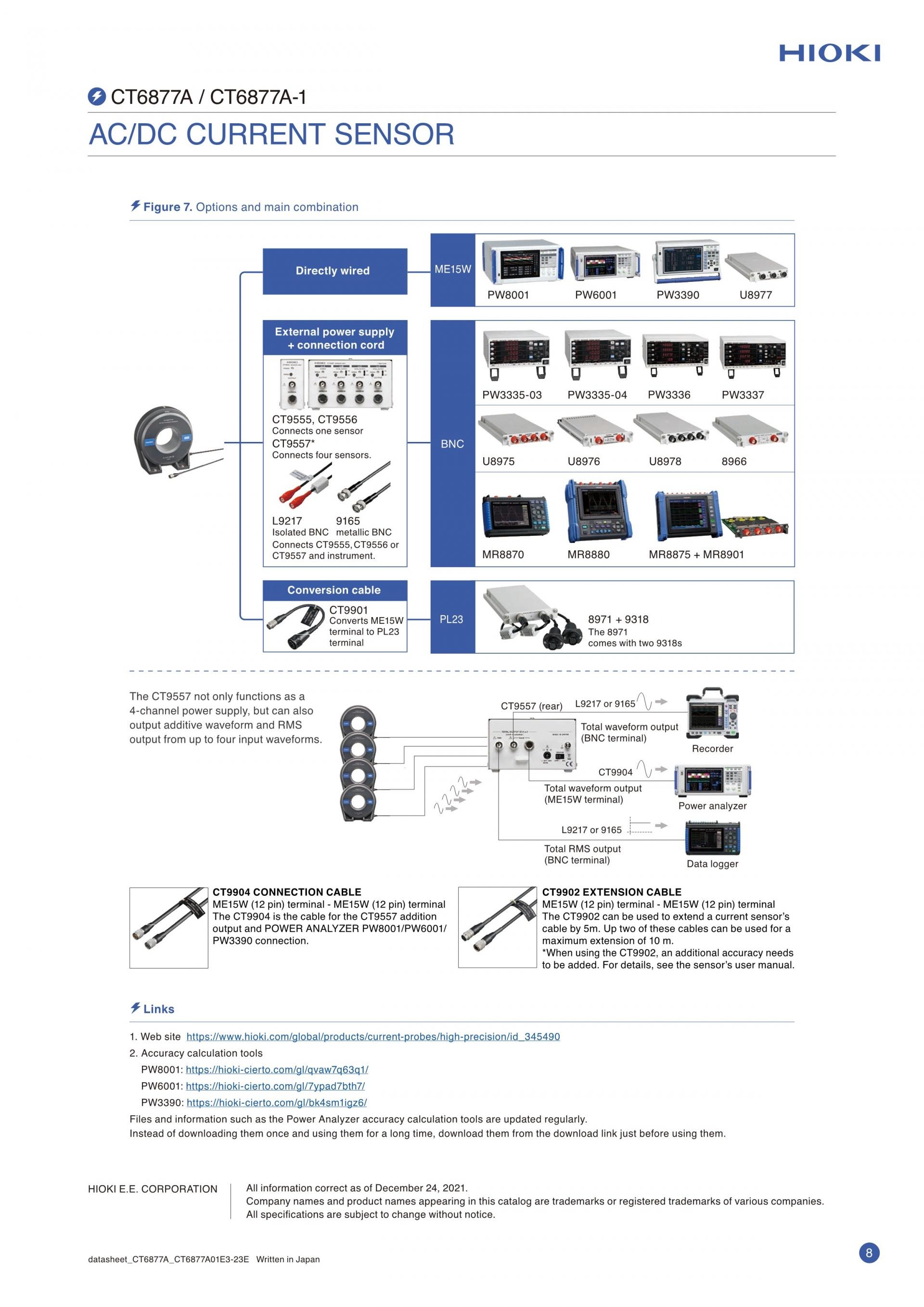

| 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급 | |||||
| 9.5 VA 이하 (2000 A/55 Hz 측정, ±12 V 전원일 때) | |||||

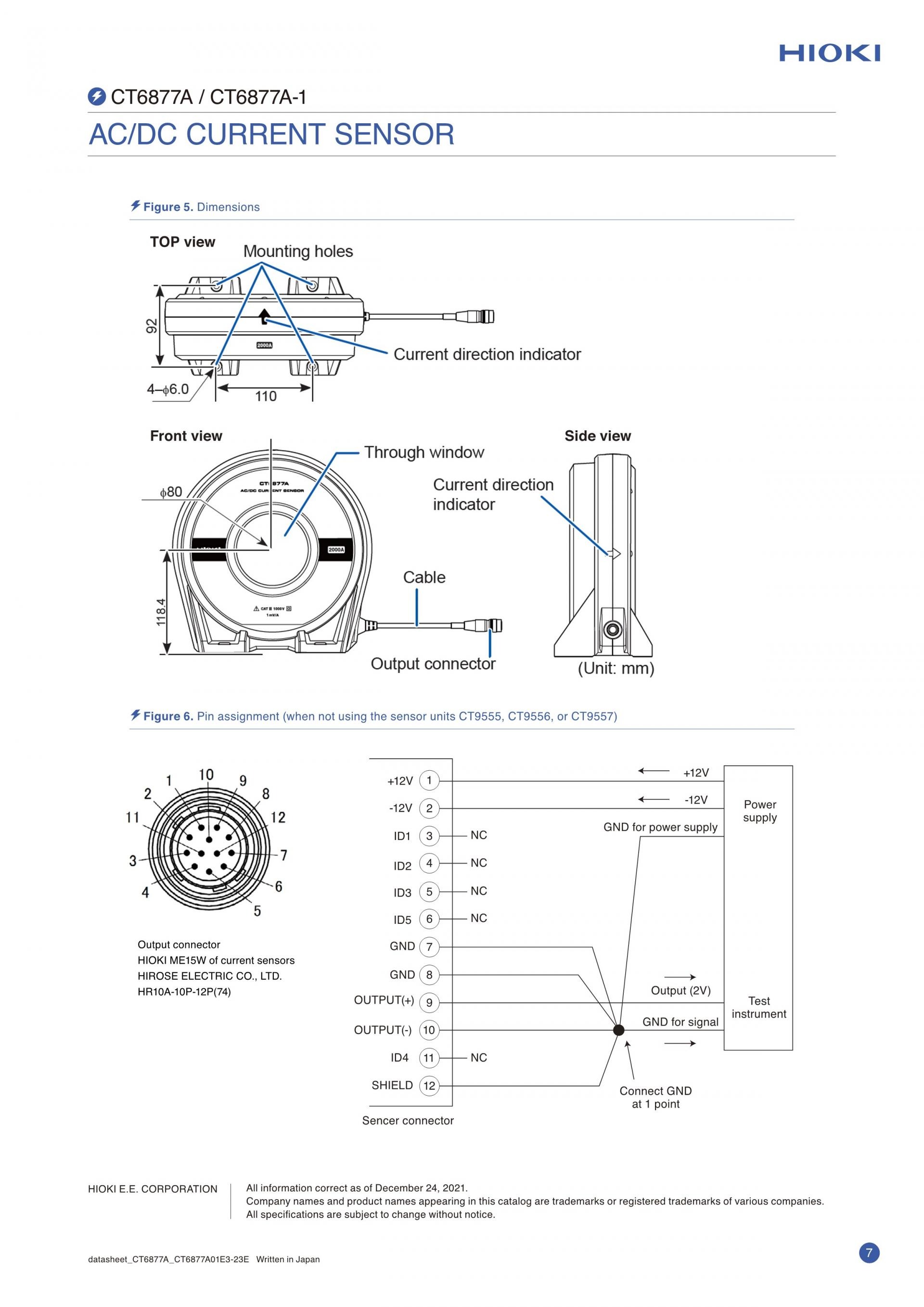

| 229 W × 232 H × 112 Dmm, CT6877A: 5 kg, 케이블 길이 3 m, CT6877A-1: 5.3 kg, 케이블 길이 10 m | |||||
| 사용설명서 × 1, 마크밴드 × 1, 사용시 주의사항 × 1 |

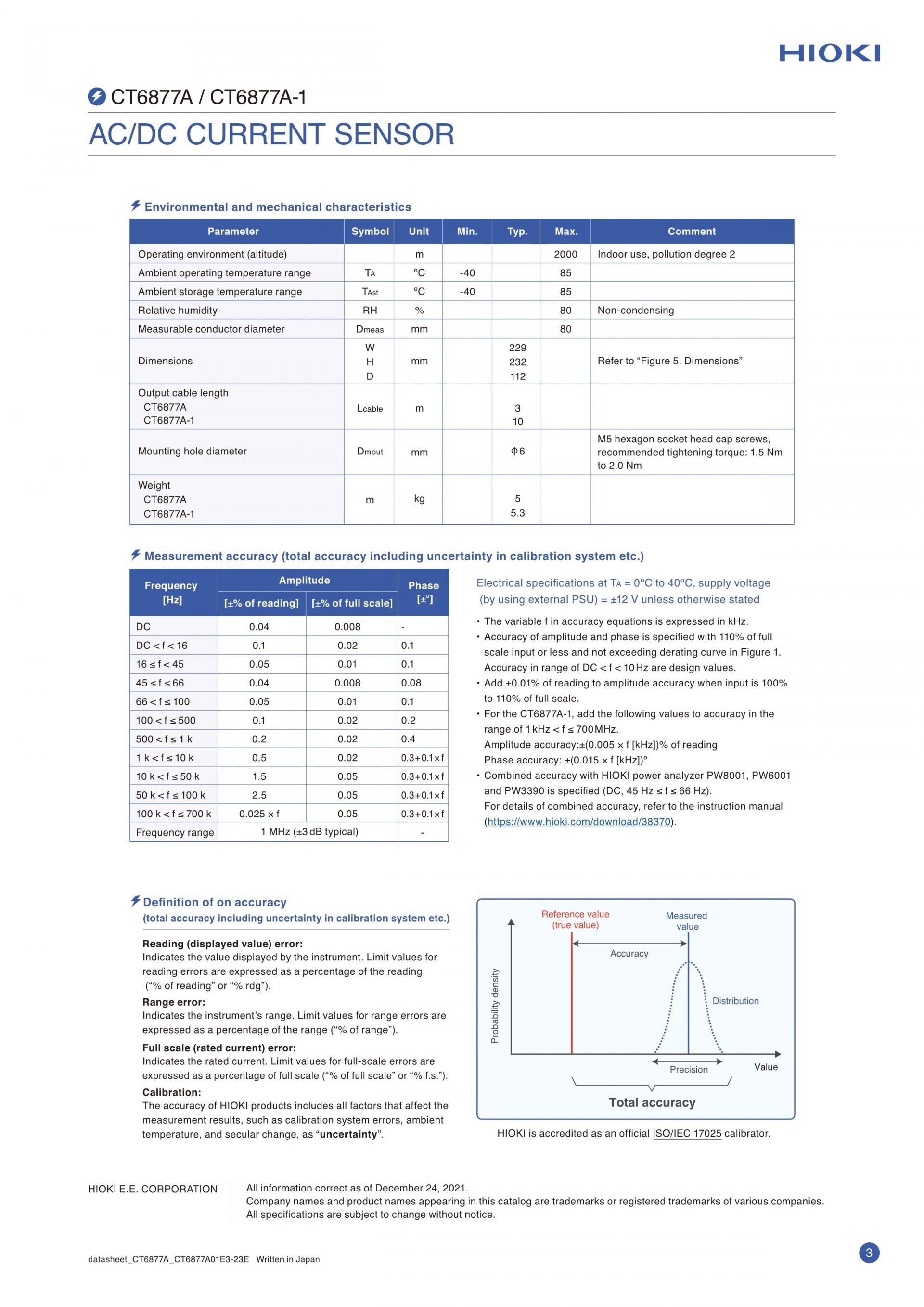

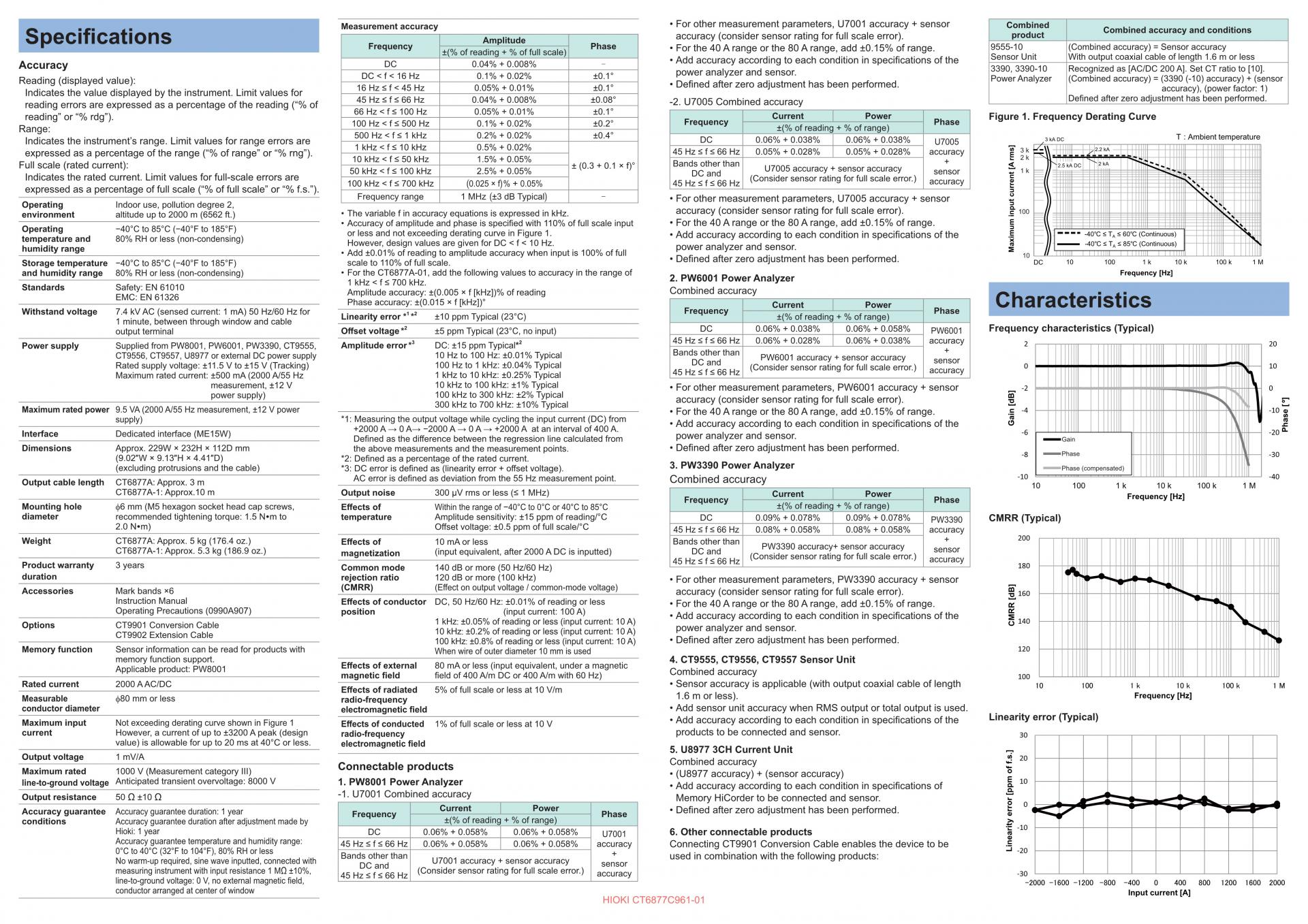

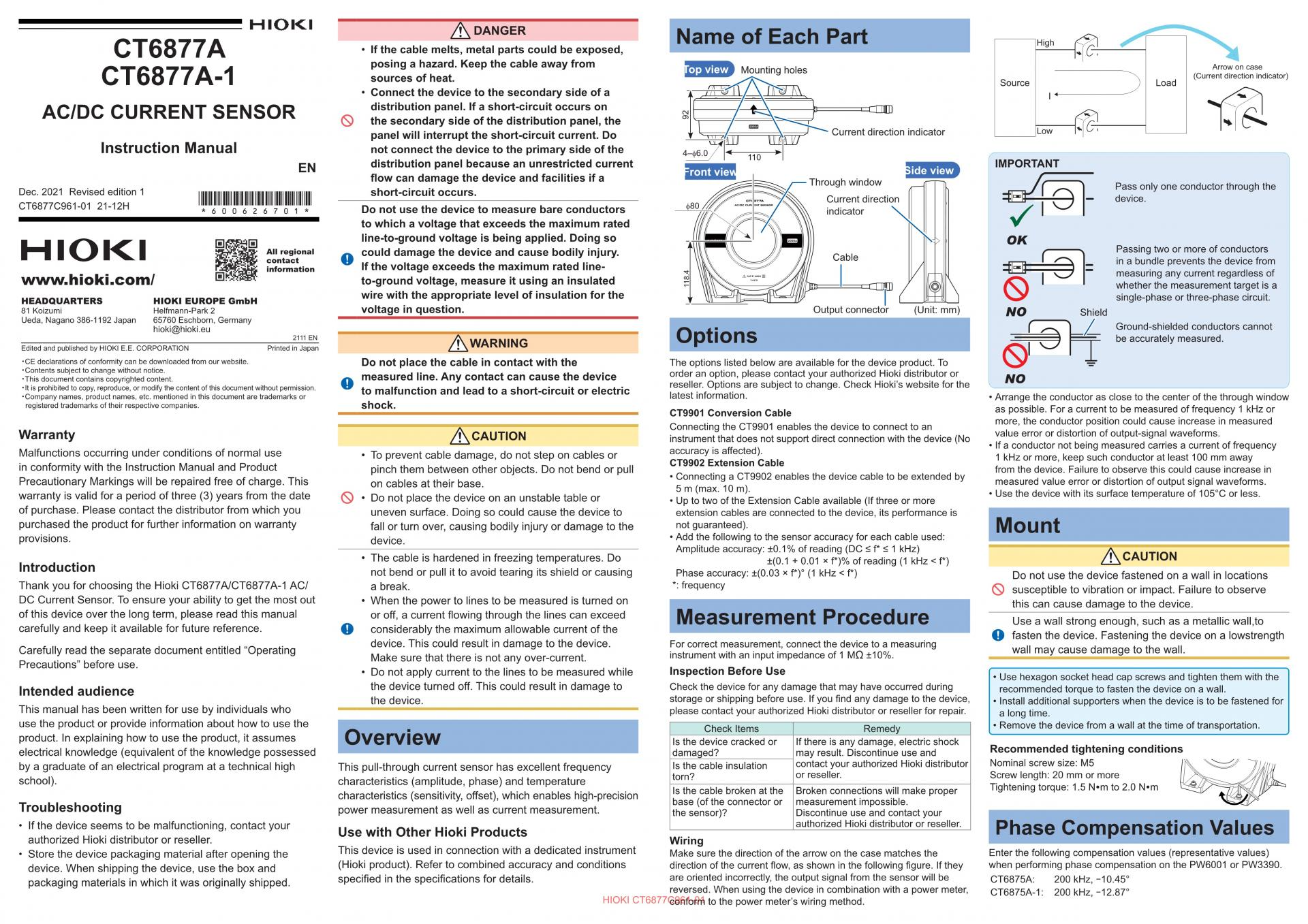

■ 제품 사양 (Specifications)

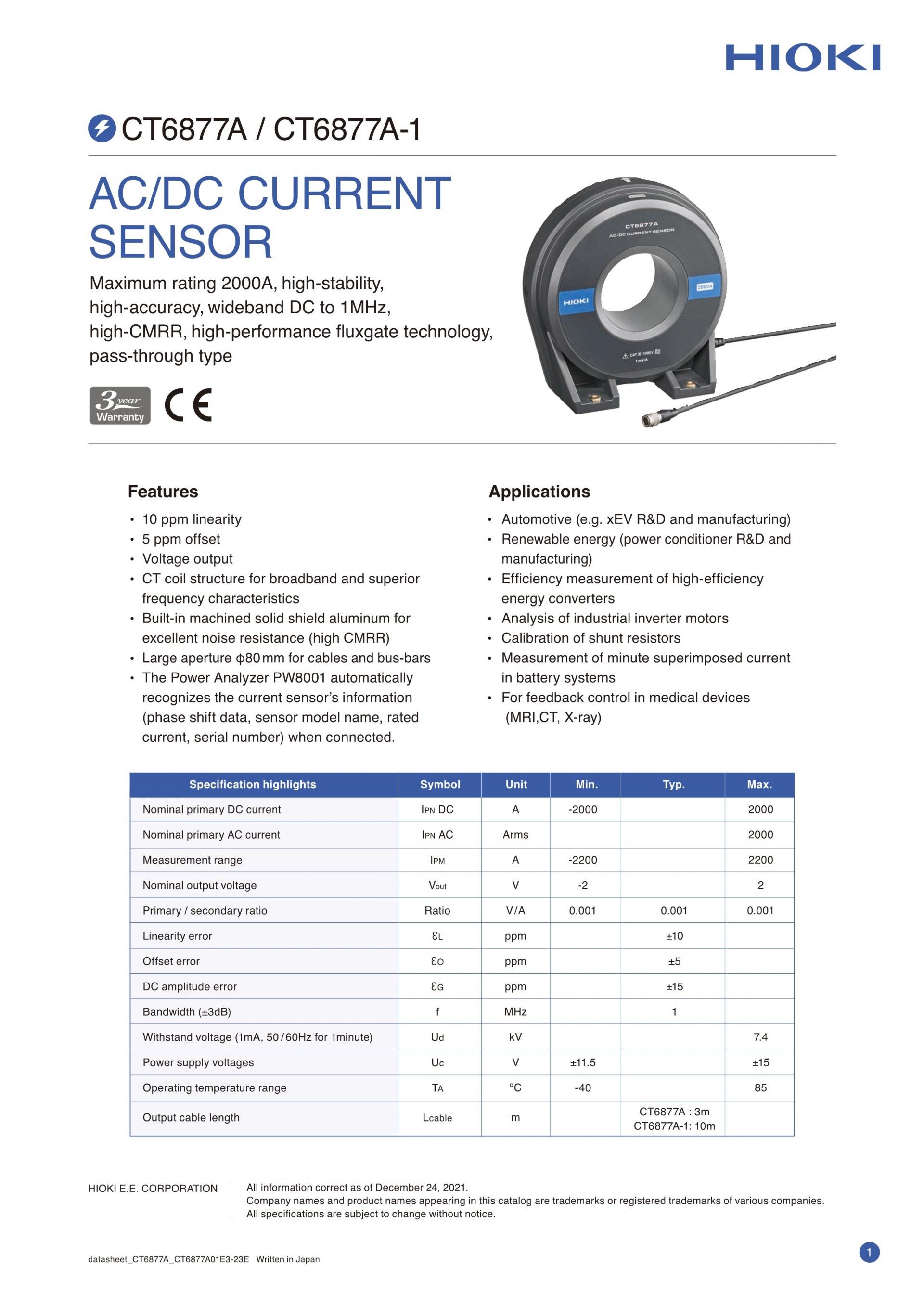

HIOKI CT6877A 제품 데이터시트의 핵심 사양입니다.
- Amplitude accuracy: ±0.1% of reading (DC ≤ f* ≤ 1 kHz)
- instrument with an input impedance of 1 MΩ ±10%.
- reversed. When using the device in combination with a power meter, CT6875A-1: 200 kHz, −12.87°
- Measurement accuracy • For other measurement parameters, U7001 accuracy + sensor Combined
- Frequency Phase • For the 40 A range or the 80 A range, add ±0.15% of range. 9555-10 (Combined accuracy) = Sensor accuracy
- Reading (displayed value): DC < f < 16 Hz 0.1% + 0.02% ±0.1° Power Analyzer (Combined accuracy) = (3390 (-10) accuracy) + (sensor
- 16 Hz ≤ f < 45 Hz 0.05% + 0.01% ±0.1° accuracy), (power factor: 1)
- 100 Hz < f ≤ 500 Hz 0.1% + 0.02% ±0.2° Frequency Phase
- Frequency range 1 MHz (±3 dB Typical) - • For other measurement parameters, U7005 accuracy + sensor
- Storage temperature −40°C to 85°C (−40°F to 185°F) scale to 110% of full scale. 1
- Standards Safety: EN 61010 Amplitude accuracy: ±(0.005 × f [kHz])% of reading Combined accuracy
- Phase accuracy: ±(0.015 × f [kHz])° Current Power
- Withstand voltage 7.4 kV AC (sensed current: 1 mA) 50 Hz/60 Hz for Linearity error *1 *2 ±10 ppm Typical (23°C) Frequency ±(% of reading + % of range) Phase
- output terminal Offset voltage *2 ±5 ppm Typical (23°C, no input) DC 0.06% + 0.038% 0.06% + 0.058% PW6001 Frequency characteristics (Typical)
- Power supply Supplied from PW8001, PW6001, PW3390, CT9555, Amplitude error *3 DC: ±15 ppm Typical*2 45 Hz ≤ f ≤ 66 Hz 0.06% + 0.028% 0.06% + 0.038% accuracy
- measurement, ±12 V 10 kHz to 100 kHz: ±1% Typical • For other measurement parameters, PW6001 accuracy + sensor
- power supply) 100 kHz to 300 kHz: ±2% Typical
- Maximum rated power 9.5 VA (2000 A/55 Hz measurement, ±12 V power • For the 40 A range or the 80 A range, add ±0.15% of range.
- Interface Dedicated interface (ME15W)
- Output cable length CT6877A: Approx. 3 m
- CT6877A-1: Approx.10 m Output noise 300 µV rms or less (≤ 1 MHz) Current Power
- Weight CT6877A: Approx. 5 kg (176.4 oz.) Effects of 10 mA or less Bands other than +
- duration rejection ratio 120 dB or more (100 kHz) • For other measurement parameters, PW3390 accuracy + sensor
- 1 kHz: ±0.05% of reading or less (input current: 10 A)
- 10 kHz: ±0.2% of reading or less (input current: 10 A)
- Applicable product: PW8001 Effects of external 80 mA or less (input equivalent, under a magnetic Combined accuracy
- Output voltage 1 mV/A
- Maximum rated 1000 V (Measurement category III) • (U8977 accuracy) + (sensor accuracy)
- measuring instrument with input resistance 1 MΩ ±10%, 45 Hz ≤ f ≤ 66 Hz (Consider sensor rating for full scale error.) accuracy
- line-to-ground voltage: 0 V, no external magnetic field,
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
HIOKI 히오키 CT6877A AC/DC 커런트 센서는 대전류화·고속화되는 인버터의 전류 측정에 대응합니다. 도입을 검토 중이시라면 HIOKI 히오키 CT6877A AC/DC 커런트 센서 – 굿맨시스템 (가격문의)의 사양서와 견적을 굿맨시스템에서 받아보실 수 있습니다.
CT6877A 정보 정리
핵심 요약

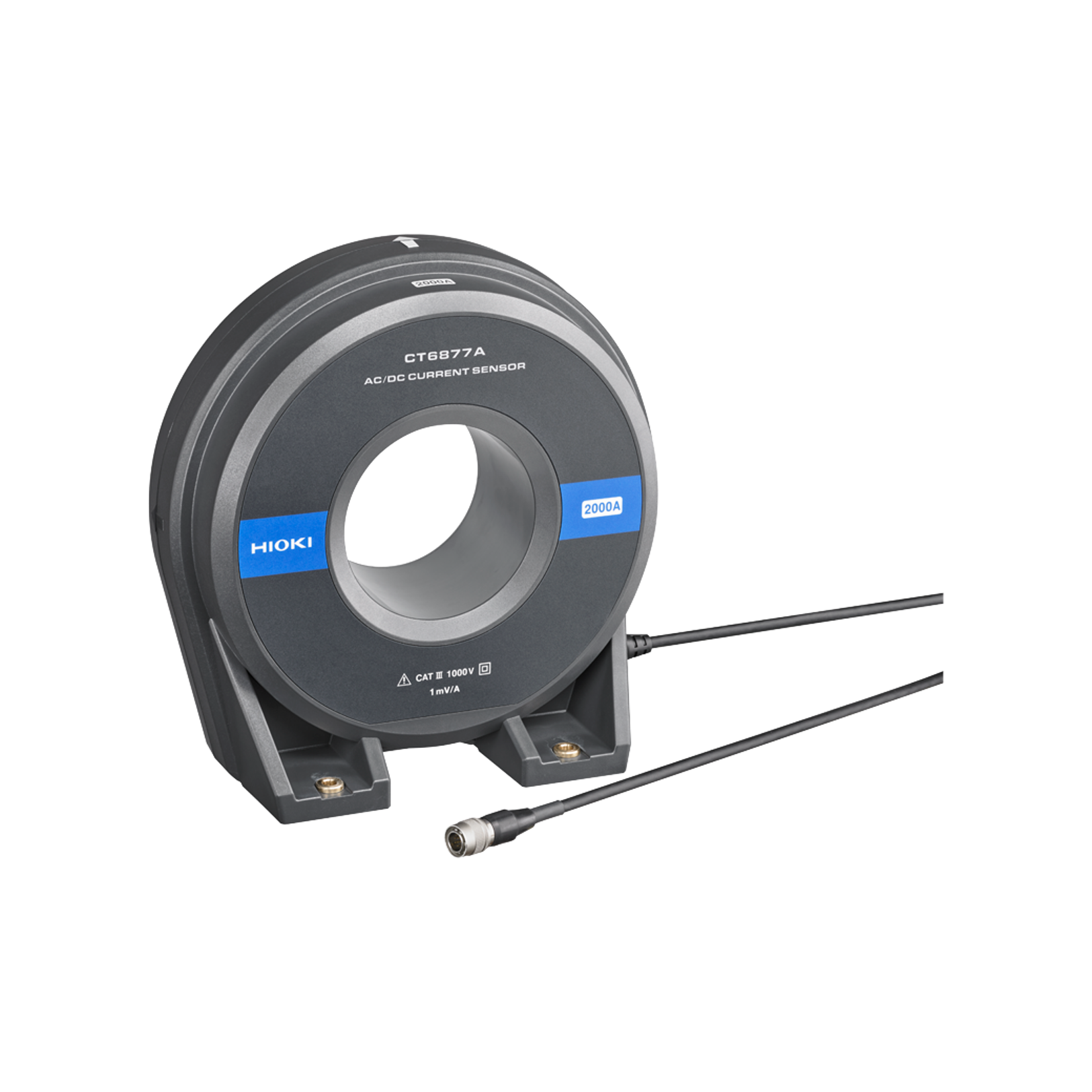

HIOKI CT6877A은(는) 전류 프로브·센서 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6877A AC/DC 커런트 센서”입니다. 상품 원문에는 고정확도 측정을 실현하는 안정적인 주파수 특성과 CMRR 성능 내용이 기재되어 있습니다. 등록 카테고리는 전류 센서 · 세부분류모델입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- HIOKI 히오키 CT6877A AC/DC 커런트 센서
- EV, HEV 등 전기자동차 2000A까지의 대전류 계측에 대응
- CAT III 1000 V
- AC/DC 2000A, ME15W단자, 케이블 길이 3m
확인된 특징
상품 원문에 기재된 특징입니다.
- ● 전류 센서의 자동 위상 보정 기능
- 15MS/s의 샘플링과 18비트의 분해능을 통해, PWM 파형의 전력 해석을 정확하게 실시하고 반환 오차가 없는 해석을 가능하게 합니다.
핵심 사양 정리
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- 고정확도(진폭) : [DC]±0.048%, [50Hz/60Hz]±0.048 %
- 고정확도(위상) : [50Hz/60Hz] ±0.08°
- 40℃ ~ +85℃의 거친 환경에서 고정확도로 측정 가능
- 대역 DC~1 MHz (진폭)의 양호한 주파수 특성
- ※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
- CT6877A-1 :
- AC/DC 2000A, ME15W단자, 케이블 길이 10m
- 2000A 대응 관통형 전류 센서
- 대전류의 대부분은 2~4개 정도의 전선으로 분기하여 흐르고 있습니다. 기존의 전류 센서에서는 직경의 크기나 정격이 부족하기 때문에, 각각의 전선을 복수의 전류 센서로 측정하고, 센서 유닛 CT9557(옵션)으로 각 전류 센서의 측정값을 합산하여 하나의 신호로 출력하는 기능을 사용했습니다.
- CT6877A는 센서의 내경이 80mm로 대구경이므로, 전선 외경 31mm(단면적 250mm²)의 전선이 4개 들어갑니다. 2000A까지의 전선이라면 하나의 센서로 한꺼번에 계측이 가능합니다.
적용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 오실로스코프·메모리 하이코더 등으로 파형 모니터 가능(센서 유닛과 병용)
- 고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다.
- ● 파워 애널라이저 PW8001과 조합 사용 예
- PW8001은 전류 센서의 위상 보정 기능을 탑재하여 고주파 전력을 정확하게 측정합니다.
- 파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — 정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
- 정확도 — HIOKI는 본제품을 병용했을 경우의 정확도를 보증하고 있으므로 안심하고 이용하실 수 있습니다. CT6877A는 파워 애널라이저 PW8001과 같은 고정밀 파워 미터와 결합하여, 높은 정밀도로 전류를 측정할 수 있습니다.
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI CT6877A 사양은 어디까지 확인되나요?
원문 기준으로 DC부터 1MHz까지 고정밀도 전력 분석을 위한 솔루션을 제공합니다. 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6877A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
같은 브랜드 다른 제품
