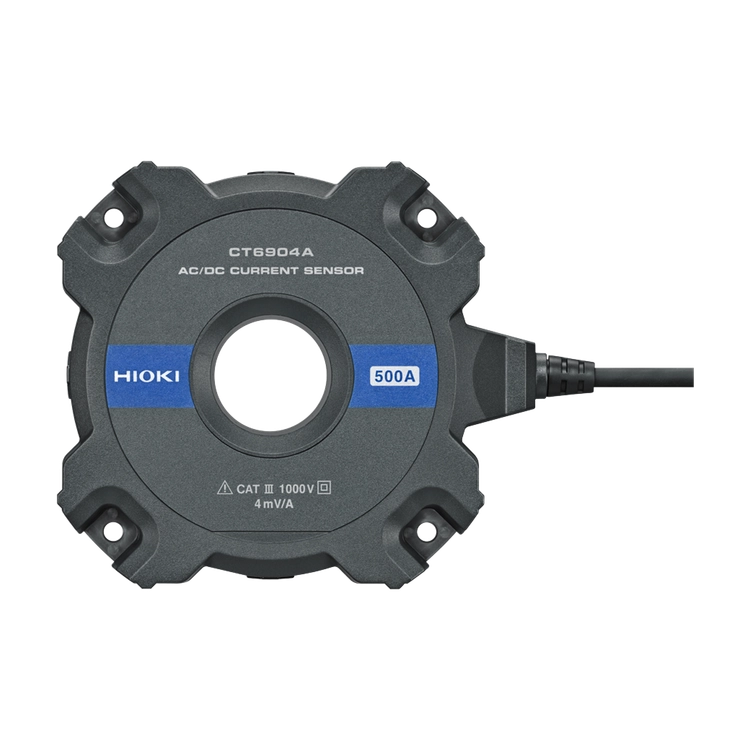

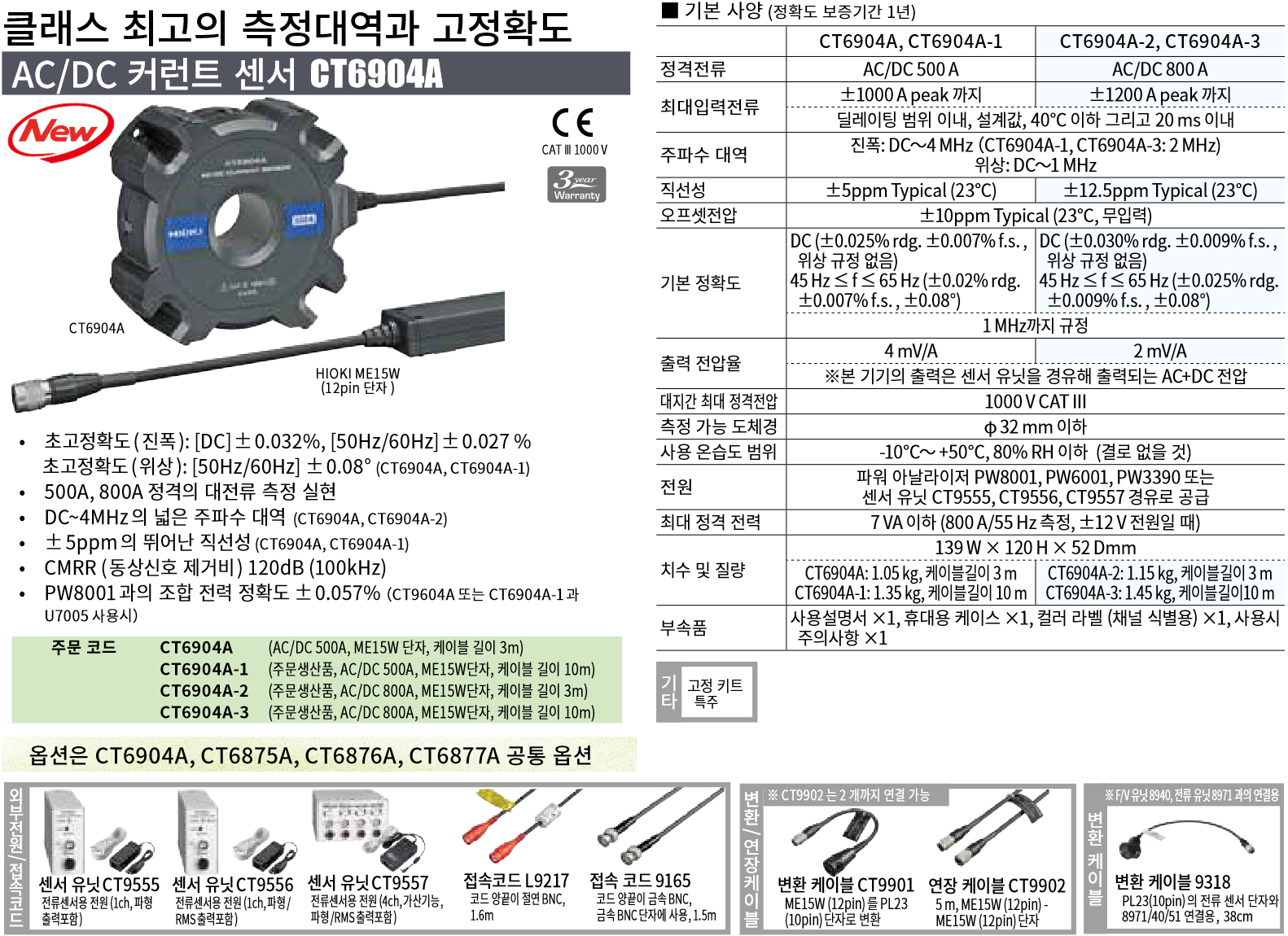

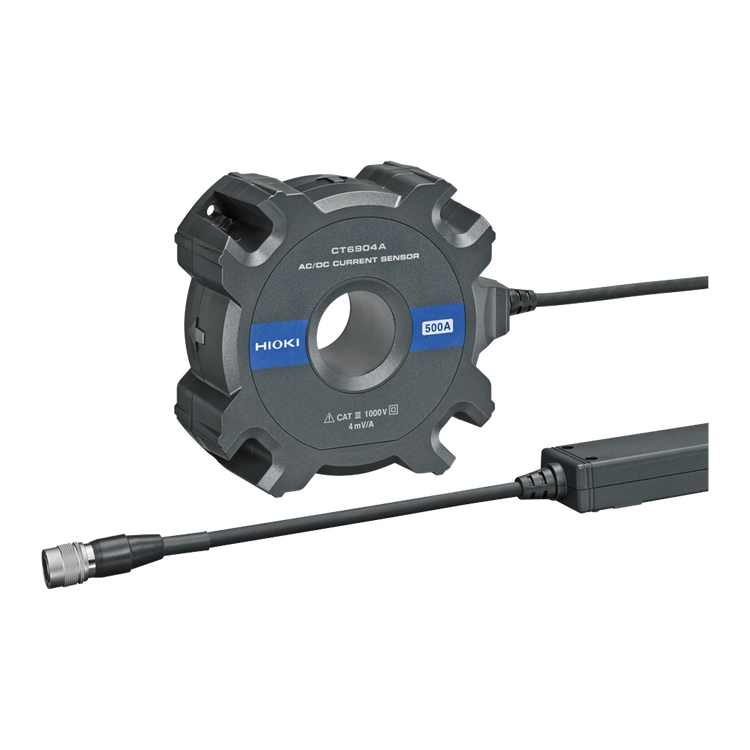

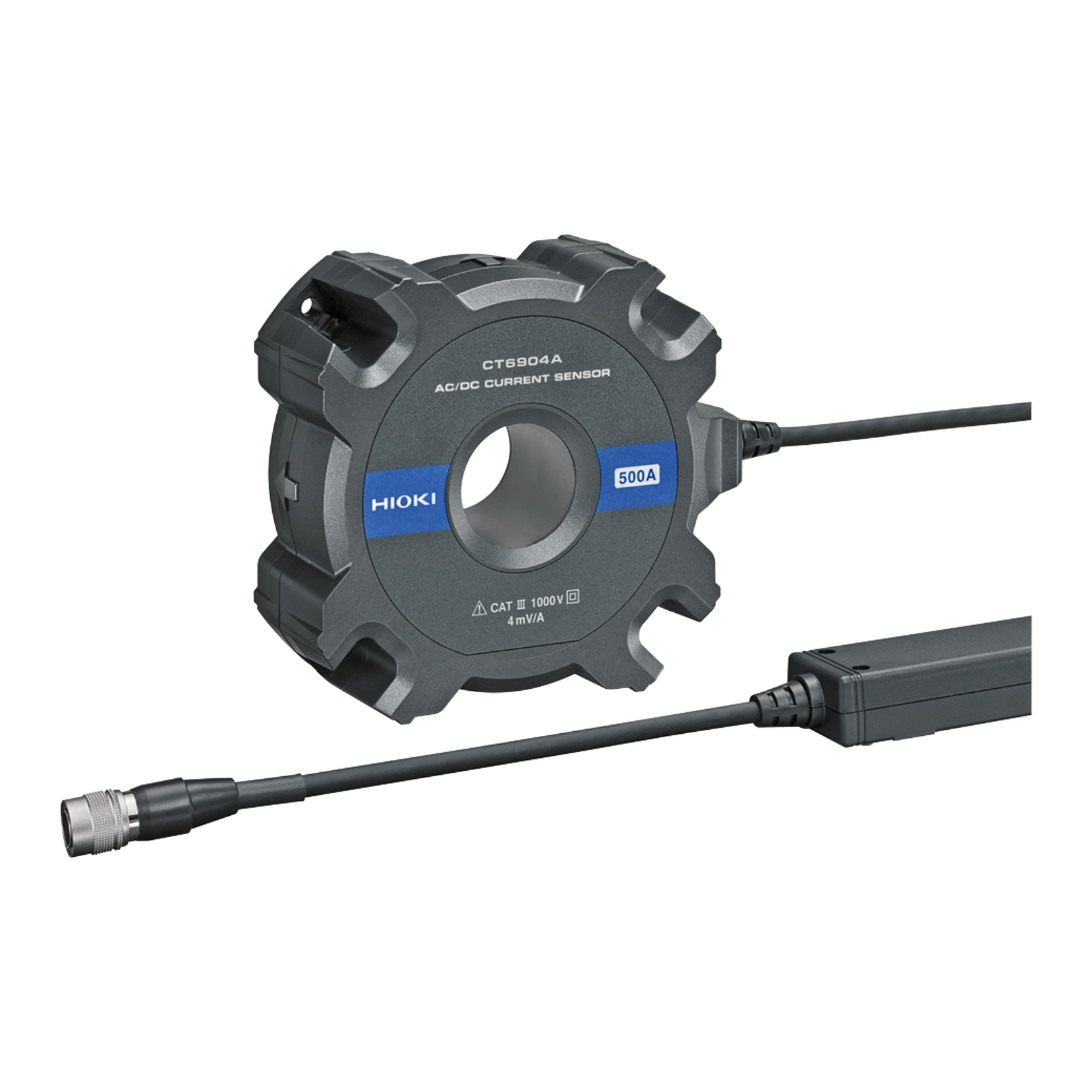

HIOKI 히오키 CT6904A | & CT6904A-1 AC/DC 커런트 센서
주요 특징
- 고정확도(진폭) : [DC]±0.032%, [50Hz/60Hz]±0.027 %
고정확도(위상) : [50Hz/60Hz] ±0.08° - 500A 정격의 대전류 측정 실현
- DC~4MHz (CT6904A)의 넓은 주파수 대역
- ±5ppm의 뛰어난 직선성
- CMRR (동상신호 제거비) 120dB (100kHz)
- PW8001과의 조합 전력 정확도 ±0.057% (U7005 사용시)
CAT III 1000 V
※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
제품 개요
제품번호 (발주코드)
CT6904A :
AC/DC 500A, ME15W 단자, 케이블길이 3m
CT6904A-1 :
수주생산품, AC/DC 500A, ME15W단자, 케이블길이 10m
AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서
전류 측정뿐만 아니라 고정밀 전력 측정에도 사용할 수 있습니다.
파워 애널라이저와 조합함으로써 더욱 정밀한 전력 측정을 할 수 있습니다.
전류 측정의 진화를 지원하는 기술

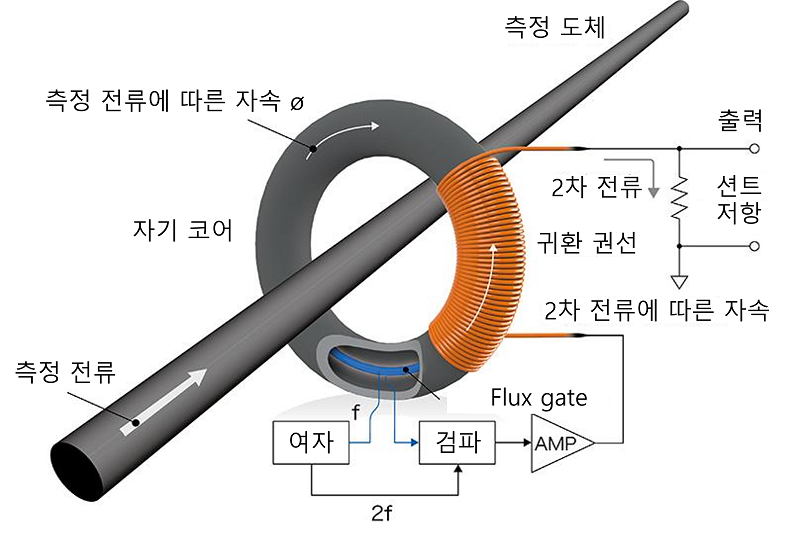

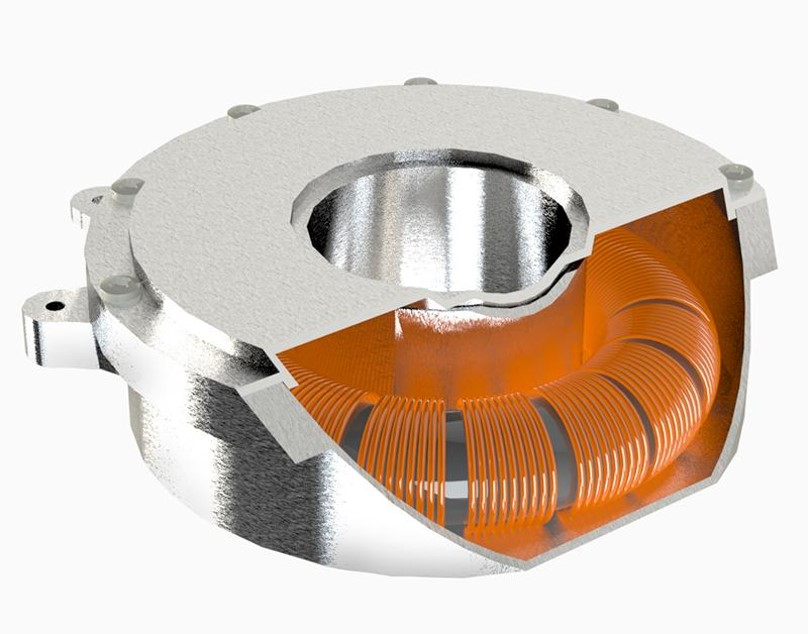

고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 ‘Flux gate’로 검출됩니다.
● Flux gate 검출형
우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 있습니다. 직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에, 높은 정확도와 우수한 온도 안정성을 실현합니다.
파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다. 인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.

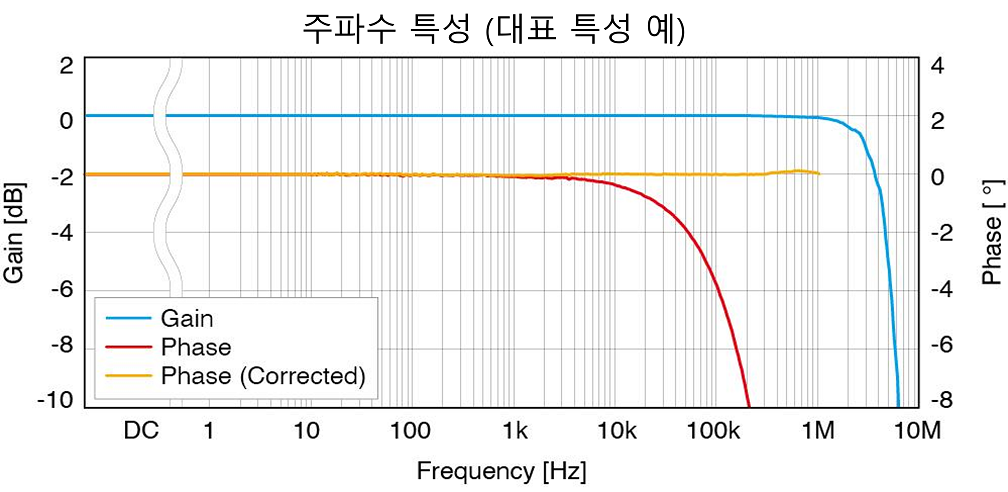

넓은 주파수 대역
정격 500A의 관통형 센서는 최상급 주파수 대역 DC ~ 4MHz(CT6904A-1 : DC~2 MHz)를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.
● 전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다.
PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.

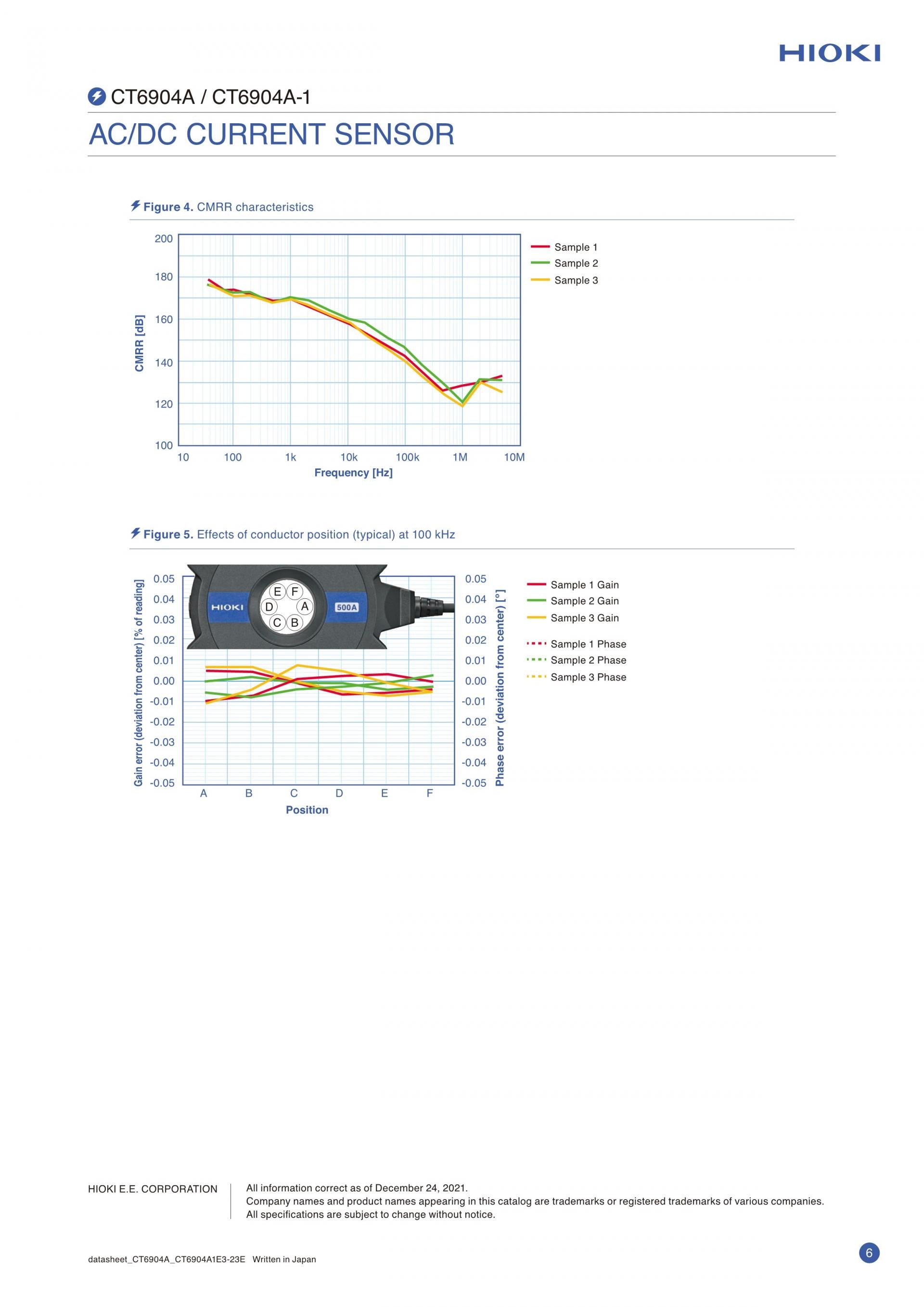

높은 노이즈 내성
독자적인 형상의 솔리드 실드로 대향 배치 분할 코일을 완전히 실드함으로써, 광대역화와 압도적인 내노이즈성을 양립시키고 있습니다. 주위 전압의 영향을 받지 않고 정확한 측정을 할 수 있습니다.

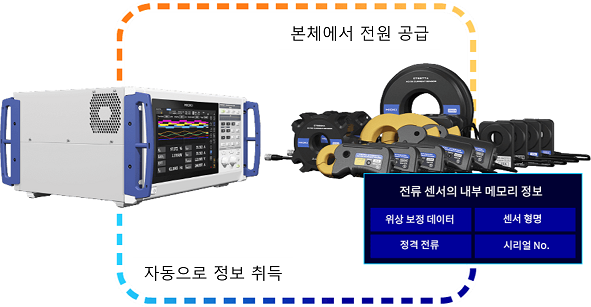

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.
제품 사양
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
| AC/DC 500 A | |||||
| 딜레이팅 범위 이내, ±1000 A peak까지 (설계치, 40℃ 이하 그리고 20 ms 이내) | |||||
| 진폭 : DC~4 MHz（CT6904A-1 : 2 MHz) 위상 : DC~1 MHz | |||||
| 5ppm Typical (23℃) | |||||
| ±10ppm Typical (23℃, 무입력) | |||||
| DC (±0.025% rdg. ±0.007% f.s. ,위상 규정 없음) 45 Hz ≤ f ≤ 65 Hz (±0.02% rdg. ±0.007% f.s. , ±0.08°) 1 MHz까지 규정 | |||||
| 4 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다. | |||||
| 1000 V CAT III | |||||
| φ 32 mm 이하 | |||||
| -10°C ~ +50°C, 80% RH 이하 (결로 없을 것) | |||||
| 파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급 | |||||
| 7 VA 이하 (500 A/55 Hz 측정, ±12 V 전원일 때) | |||||
| 139 W × 120 H × 52 Dmm, CT6904A : 1.05 kg, 케이블 길이 3 m, CT6904A-1 : 1.35 kg, 케이블 길이 10 m | |||||
| 사용설명서 × 1, 휴대용 케이스 × 1, 컬러 라벨 (채널 식별용) × 1, 사용시 주의사항 × 1 |
📄 기술자료 다운로드
CT6904A 정보 정리
제품 개요
HIOKI CT6904A은(는) 센서·트랜스미터(일반) 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6904A & CT6904A-1 AC/DC 커런트 센서”입니다. 상품 원문에는 AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서 내용이 기재되어 있습니다. 등록 카테고리는 전류 센서입니다.
모델별 확인된 차이
같은 시리즈 내에서 원문으로 확인되는 구분 항목입니다.
- HIOKI 히오키 CT6904A | & CT6904A-1 AC/DC 커런트 센서
- 고정확도(진폭) : [DC]±0.032%, [50Hz/60Hz]±0.027 %
- 고정확도(위상) : [50Hz/60Hz] ±0.08°
- 500A 정격의 대전류 측정 실현
사양 확인 포인트
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- DC~4MHz (CT6904A)의 넓은 주파수 대역
- ±5ppm의 뛰어난 직선성
- CMRR (동상신호 제거비) 120dB (100kHz)
- PW8001과의 조합 전력 정확도 ±0.057% (U7005 사용시)
- CAT III 1000 V
- ※ 측정기 본체는 1MΩ 이상의 고입력 임피던스 기기를 사용하십시오.
- AC/DC 500A, ME15W 단자, 케이블길이 3m
- CT6904A-1 :
- 수주생산품, AC/DC 500A, ME15W단자, 케이블길이 10m
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 전류 측정뿐만 아니라 고정밀 전력 측정에도 사용할 수 있습니다.
- 파워 애널라이저와 조합함으로써 더욱 정밀한 전력 측정을 할 수 있습니다.
- 전류 측정의 진화를 지원하는 기술
- 고정확도 센서의 측정 방식은 ‘제로 플럭스 방식(Flux gate 검출형)’입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 ‘Flux gate’로 검출됩니다.
- 파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — 정격전류최대 입력 전류주파수대역직선성오프셋 전압기본 정확도출력 전압률대지간 최대 정격전압측정 가능 도체경사용 온습도 범위전원최대 정격 전력치수 및 질량부속품
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI CT6904A 사양은 어디까지 확인되나요?
위 사양 항목에 기재된 값이 원문에서 확인되는 범위입니다. 그 밖의 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6904A은(는) 어떤 작업에 사용하나요?
원문에는 우수한 리니어 특성을 통해, 저전류부터 대전류까지 높은 정확도로 측정할 수 있습니다. 내용이 기재되어 있습니다.
HIOKI CT6904A 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.

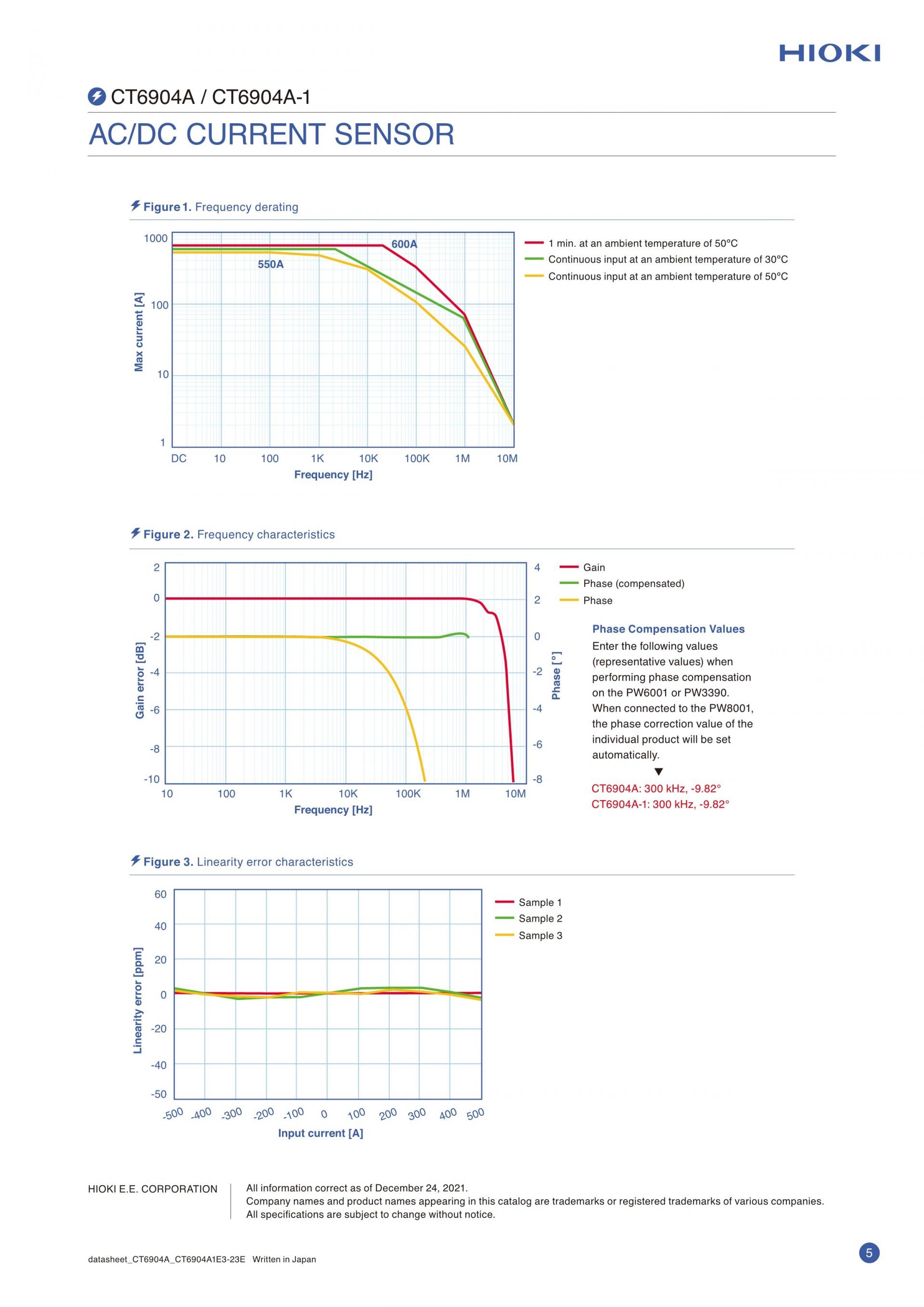

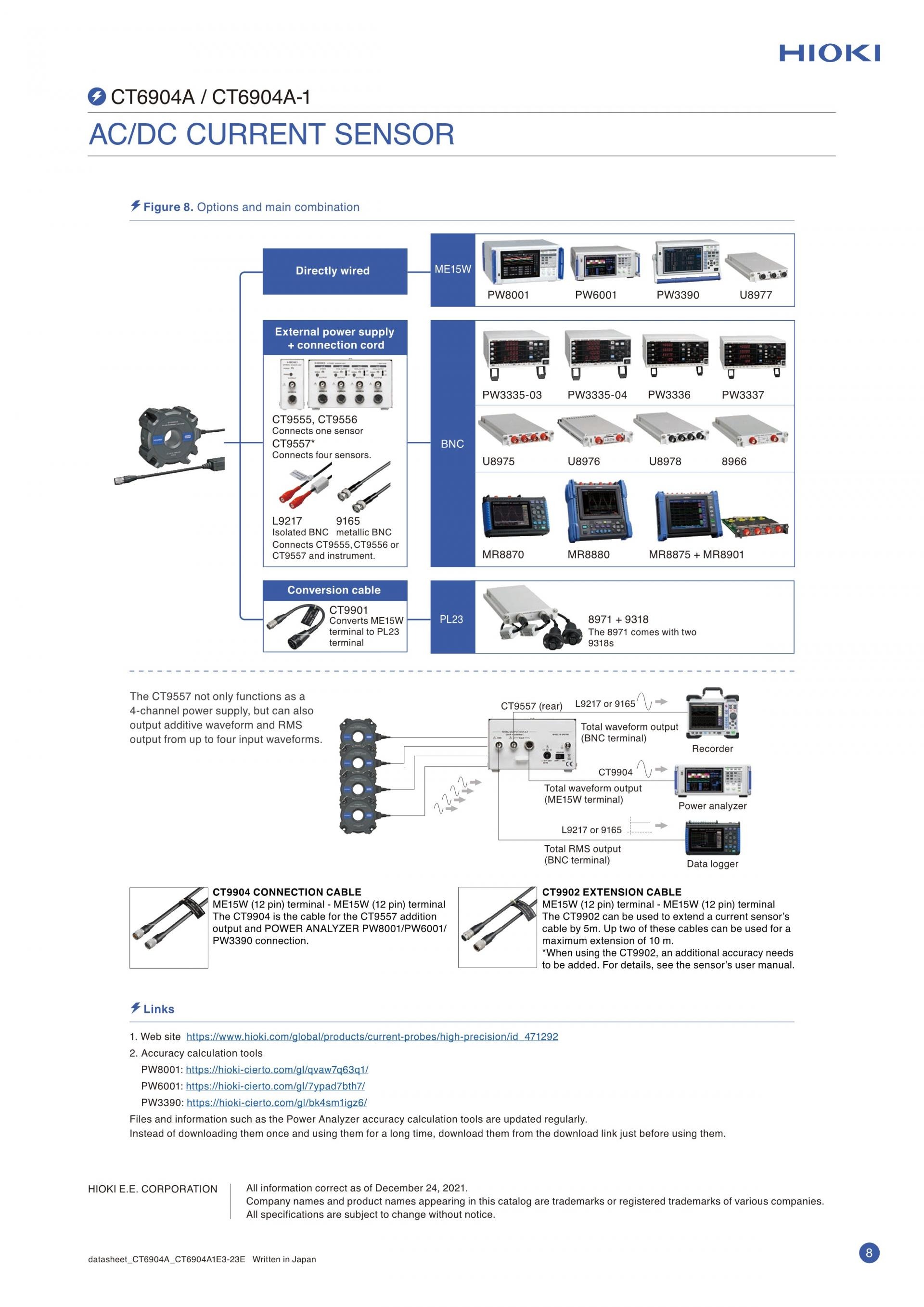

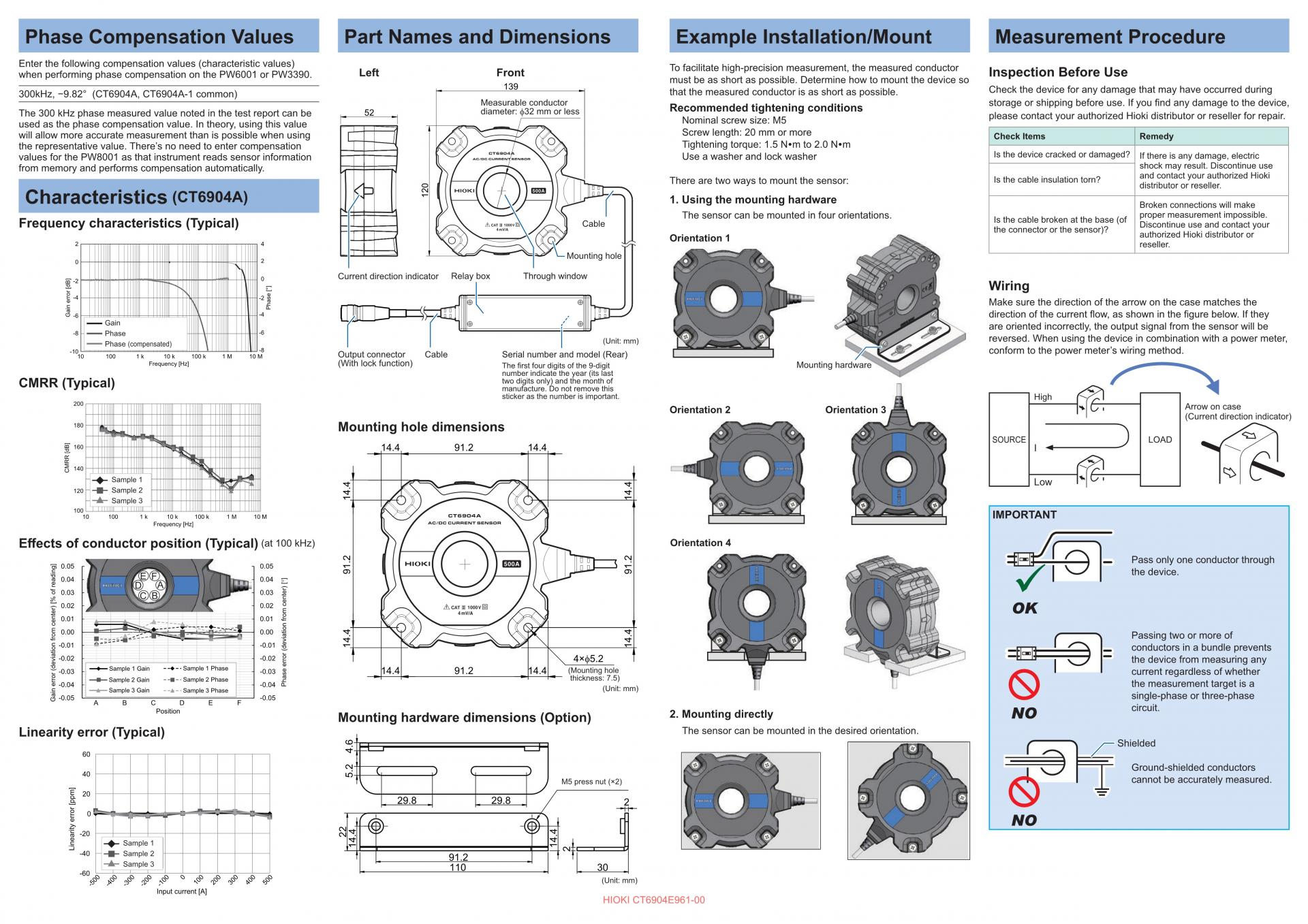

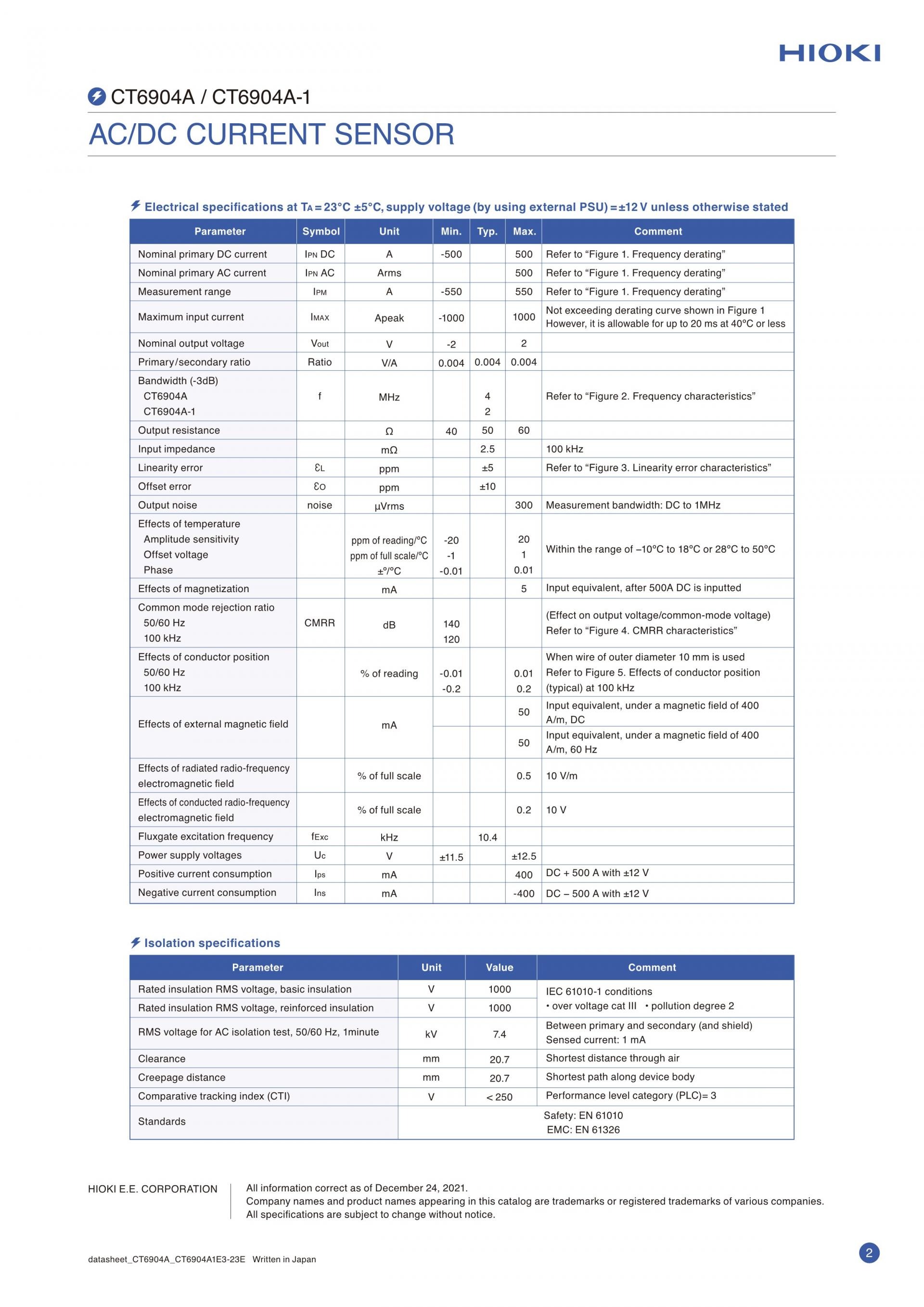

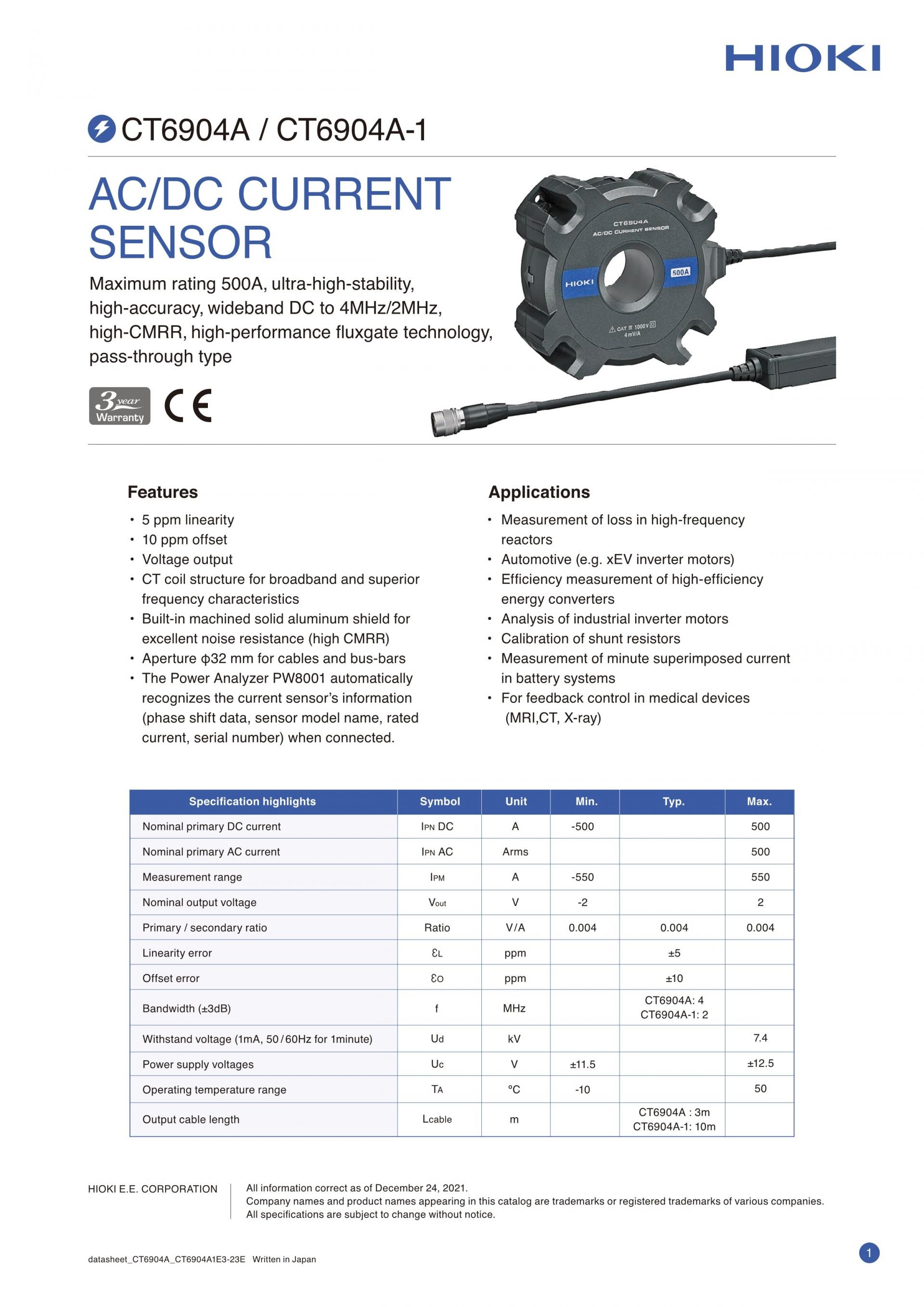

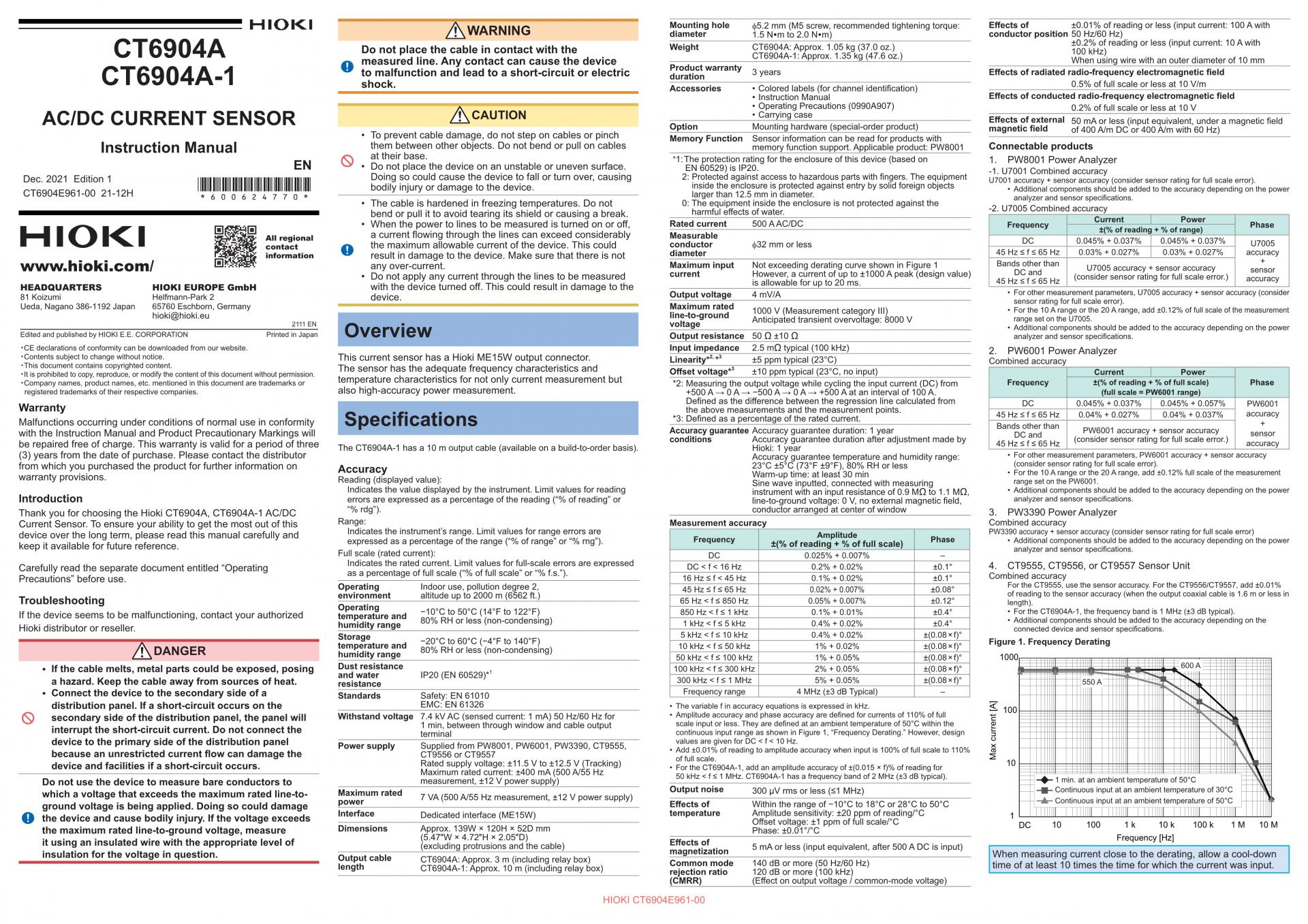

■ 제품 사양 (Specifications)
HIOKI CT6904A 제품 데이터시트의 핵심 사양입니다.
- Maximum rating 500A, ultra-high-stability,
- high-accuracy, wideband DC to 4MHz/2MHz,
- • 5 ppm linearity • Measurement of loss in high-frequency
- • Aperture φ32 mm for cables and bus-bars • Measurement of minute superimposed current
- Measurement range IPM A -550 550
- Nominal output voltage Vout V -2 2
- Bandwidth (±3dB) f MHz
- Withstand voltage (1mA, 50 / 60Hz for 1minute) Ud kV 7.4
- Power supply voltages Uc V ±11.5 ±12.5

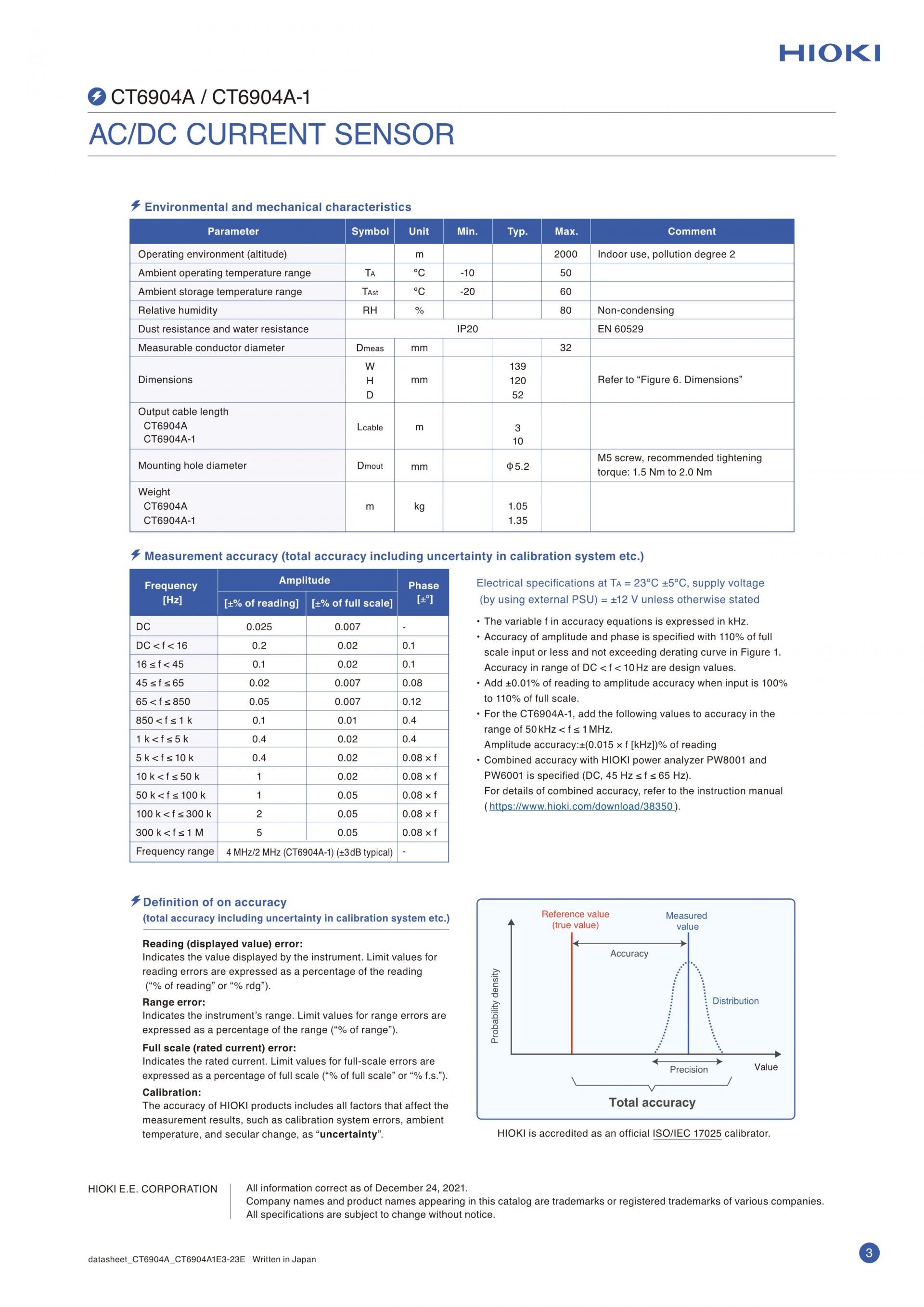

- Operating temperature range TA ºC -10 50
- Measurement range IPM A -550 550 Refer to “Figure 1. Frequency derating”
- Bandwidth (-3dB)
- Input impedance mΩ 2.5 100 kHz
- Output noise noise μVrms 300 Measurement bandwidth: DC to 1MHz
- Sensed current: 1 mA
- Safety: EN 61010
- Ambient operating temperature range TA ºC -10 50
- range of 50 kHz < f ≤ 1 MHz.
- Amplitude accuracy:±(0.015 × f [kHz])% of reading
- Frequency range 4 MHz/2 MHz (CT6904A-1) (±3 dB typical) -

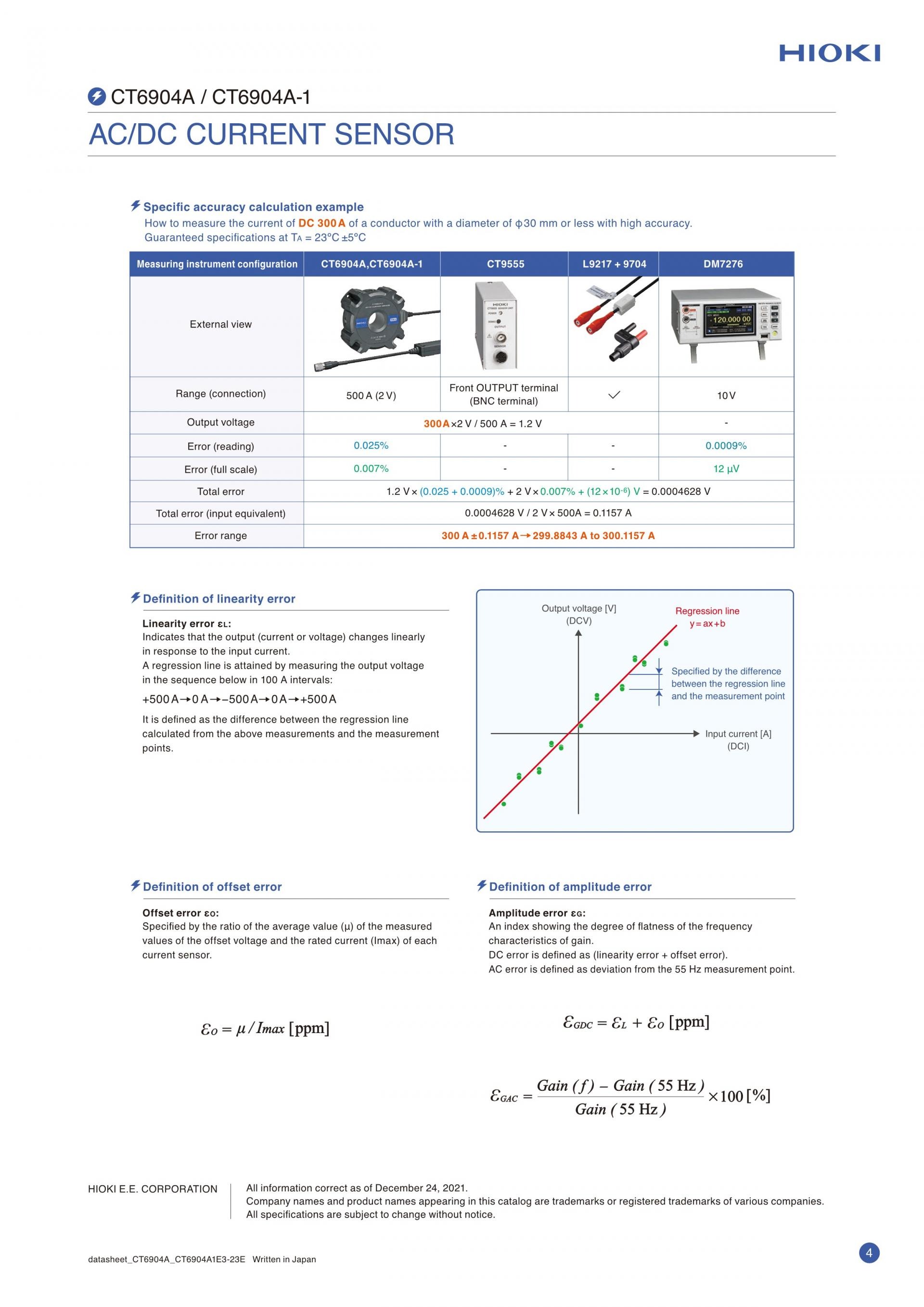

- Measuring instrument configuration CT6904A,CT6904A-1 CT9555 L9217 + 9704 DM7276
- Range (connection) 500 A (2V) 10V
- Output voltage 300 A×2 V / 500 A = 1.2 V -
- CT6904A-1: 300 kHz, -9.82° Frequency [Hz]
- Continuous input at an ambient temperature of 30ºC 100 550A

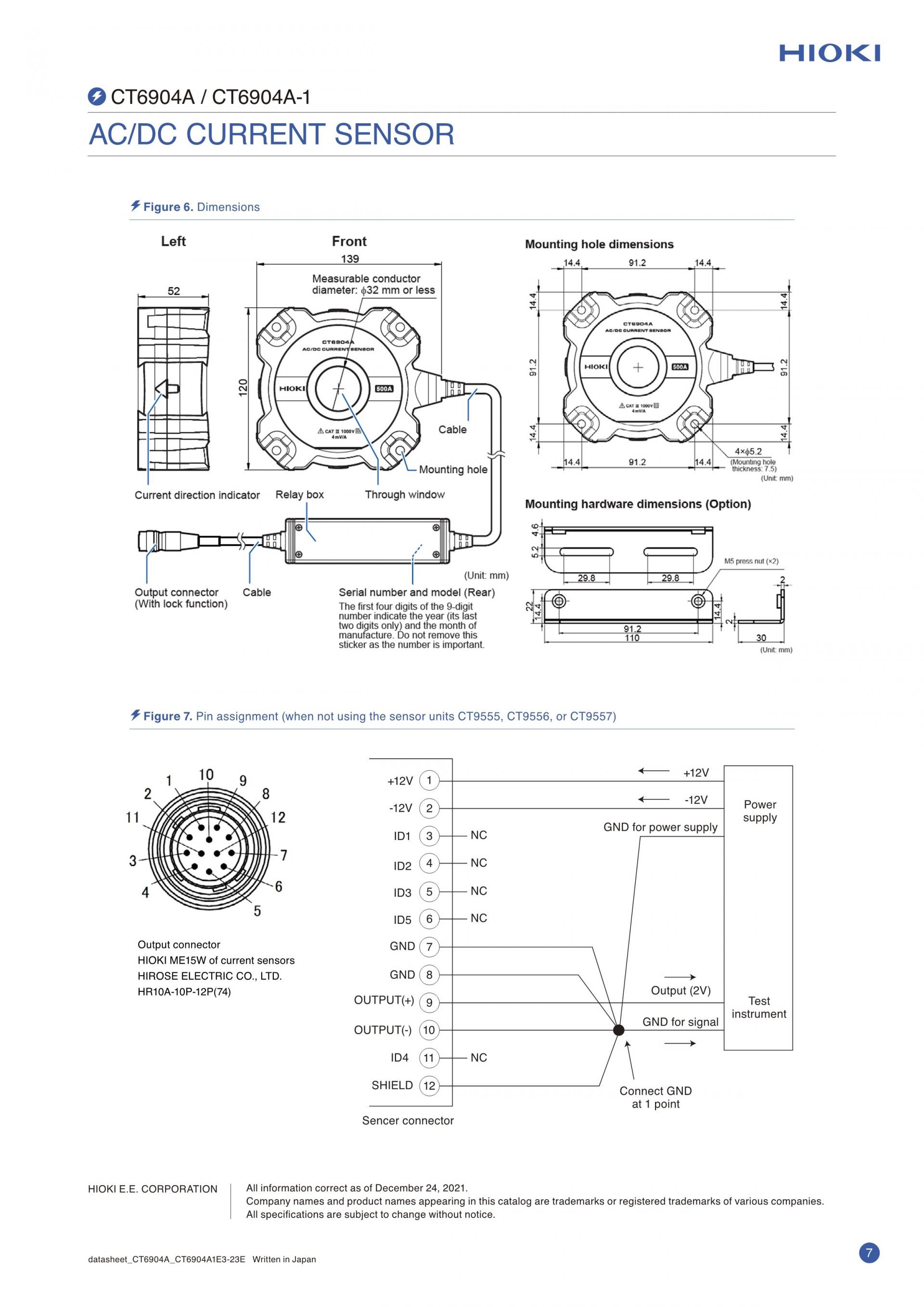

- NC GND for power supply+12V
- ID2 ID2 4-1 4 2V 2NC NC -12V Power
- Output cHoInOnKeIc MtoEr1 5W of current sensors
- HIOKI ME15W of current sensors OUTPUT(-I)D410G11ND 8 NC
- Output(2V)
