AEC 에이이씨 변위센서

AEC(에이이씨)란 어떤 브랜드인가?

터빈, 발전기, 압축기 같은 대형 회전기계를 다루다 보면 늘 같은 고민이 반복됩니다. "회전하는 축의 진동을 어떻게 접촉 없이 정확히 잡아낼까?", "고온·고압·극저온 환경에서도 견디는 센서가 있을까?", "미크론 단위의 미세 변위를 안정적으로 측정할 수 있을까?" 회전체의 진동·변위·회전수 한 값이 설비 수명과 사고 예방을 좌우하는 분야에서는, 센서 선택이 곧 설비 안전 관리입니다. 이 고민의 답으로 계측 엔지니어들이 찾는 이름 중 하나가 바로 AEC(에이이씨)의 갭센서입니다.

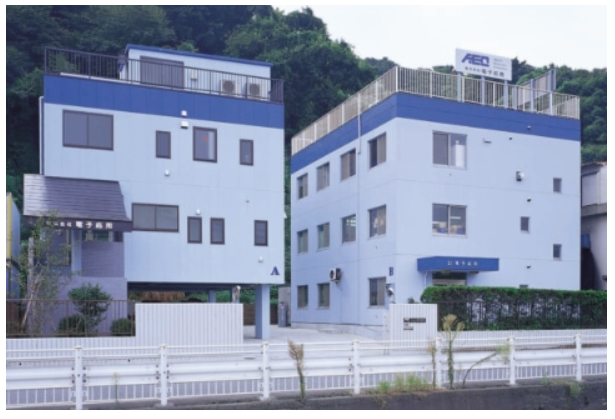

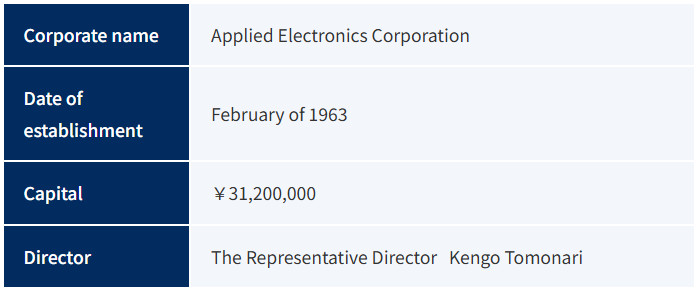

AEC는 1963년 일본에서 설립된 와전류식 변위센서(GAP-SENSOR) 전문 제조사 주식회사 전자응용(株式会社電子応用)의 브랜드입니다. 본사는 일본 가나가와현에 있으며, 설립 이래 계측 분야 한 우물만 파온 전문 기업입니다.

AEC의 핵심 기술은 와전류(Eddy Current) 방식입니다. 센서 헤드 내부 코일에 고주파 전류를 흘려 고주파 자기장을 만들고, 측정 대상물(도체·자성체)이 가까워지면 표면에 와전류가 발생해 코일 임피던스가 변합니다. 이 변화를 검파해 거리(변위)를 비접촉으로 측정하는 원리입니다. 대상에 닿지 않으므로 마모가 없고, 응답이 빠르며 출력 재현성이 뛰어나 고속 회전체의 순간 거동까지 실시간으로 잡아냅니다.

AEC는 표준 센서뿐 아니라 사용 환경에 맞춘 특주(맞춤형) 센서에 강점을 가진 회사로, 지금까지 3,000~4,000종에 이르는 주문형 제품을 대응해 왔습니다. 자동차 부품, 전자·모바일 부품, 공작기계, 철도·항공·방위, 발전 플랜트까지 폭넓은 산업에서 활용됩니다.

AEC가 선택받는 이유 : 3가지 핵심 강점

AEC 추천 제품 TOP 10

굿맨시스템이 실제 문의·납품 기준으로 정리한 대표 모델입니다.

1. 1

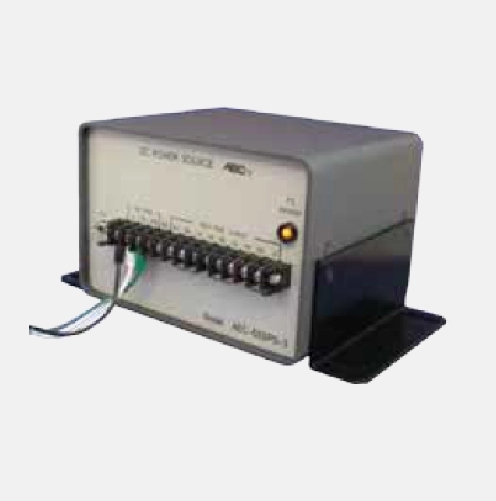

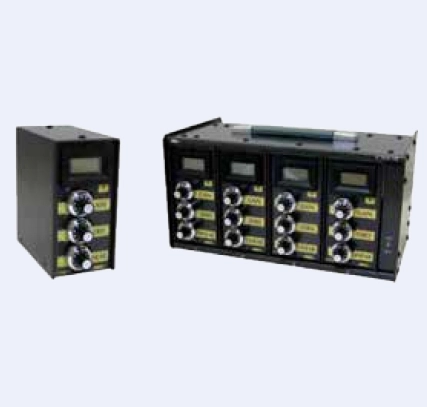

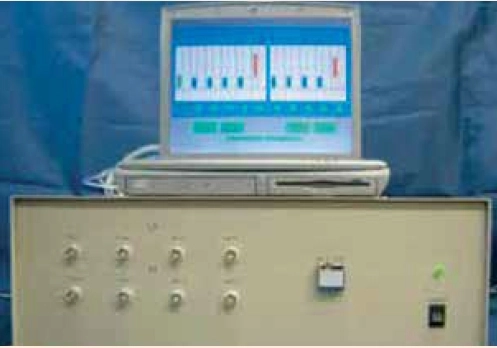

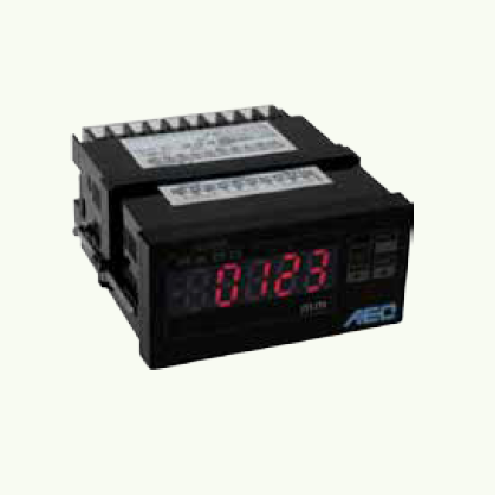

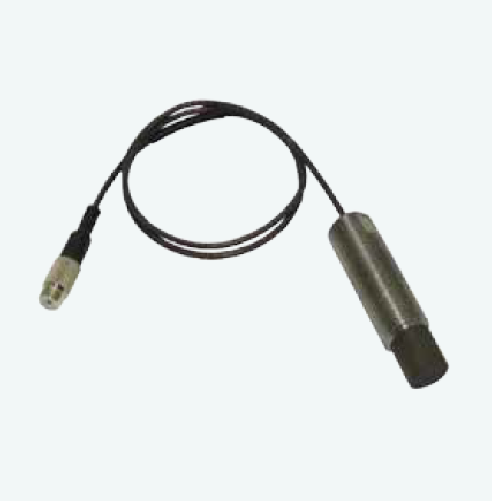

   73SS-V 축 진동 모니터 컨버터

   비접촉 갭센서를 이용해 터빈·발전기·압축기 등 회전기계축의 진동을 상시 감시하는 모니터링 시스템입니다. 응답 속도 70Hz~10kHz(옵션 3Hz~), 설정 진폭 초과 시 경보를 출력하며 HH·HI 2점 경보를 독립 설정합니다. 센서 전원 내장, 연장 케이블로 수십 미터까지 연장 가능해 대형 설비에 그대로 적용됩니다.

   추천 대상 발전 플랜트, 회전기계 예지보전, 설비 상태감시 담당자

   73SS-V 제품 페이지 →

2. 2

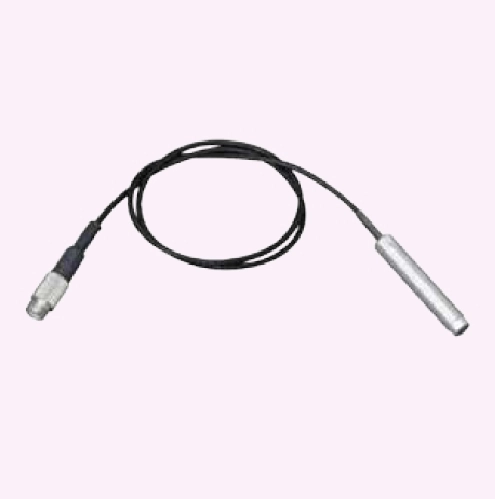

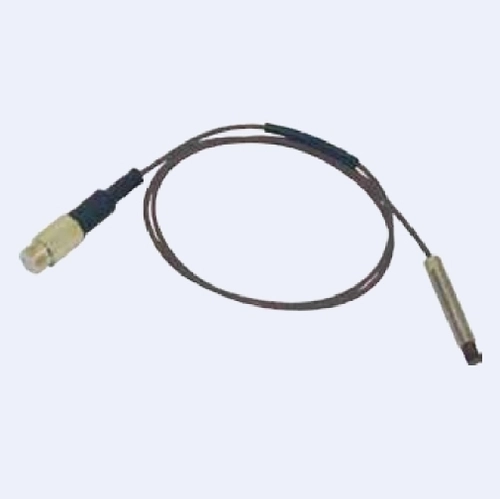

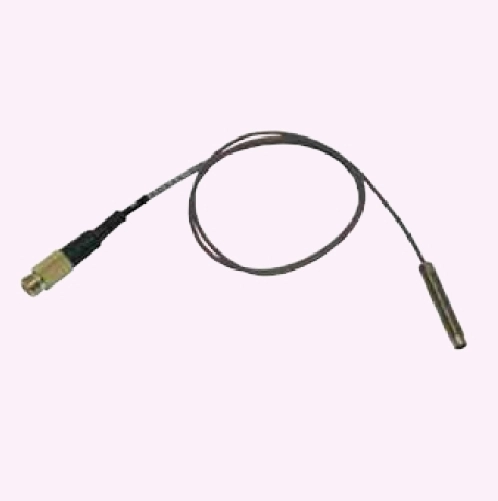

   PU-05 표준형 갭센서 (AEC-55 시리즈)

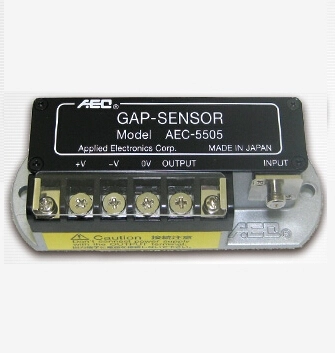

   AEC를 대표하는 표준 변위센서입니다. 철 대상 기준 측정범위 0~2㎜, 출력 ±5V, 분해능 0.3㎛(전용 컨버터 5505 조합)를 제공합니다. 사용 온도 범위 -20~+180℃로 넓고, 직선성 ±0.5%/FS를 확보합니다. 변위·진동·회전 측정 전반에 두루 쓰이는 기본 센서입니다.

   추천 대상 회전축 변위·진동 측정, 정밀 위치 계측, 시험·연구 현장

   PU-05 제품 페이지 →

3. 3

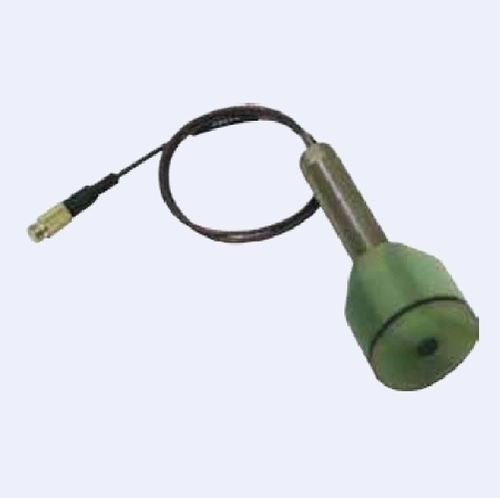

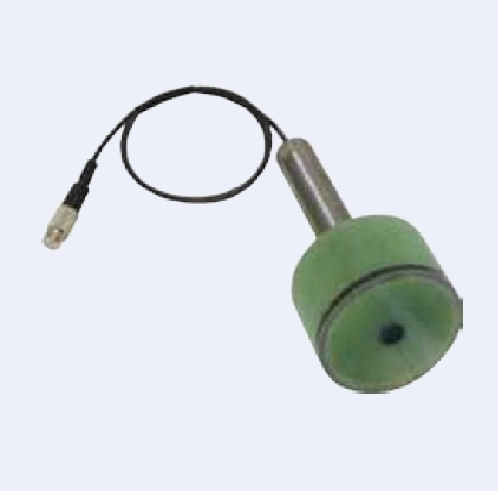

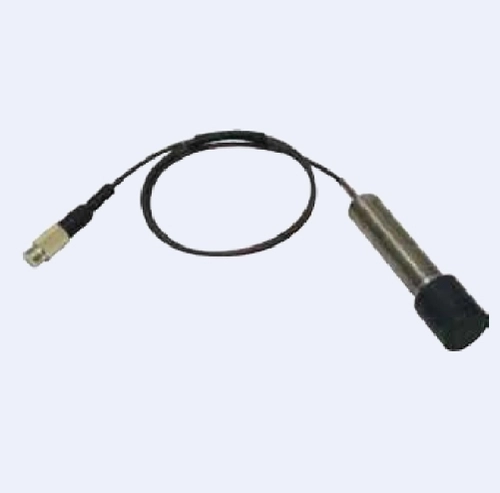

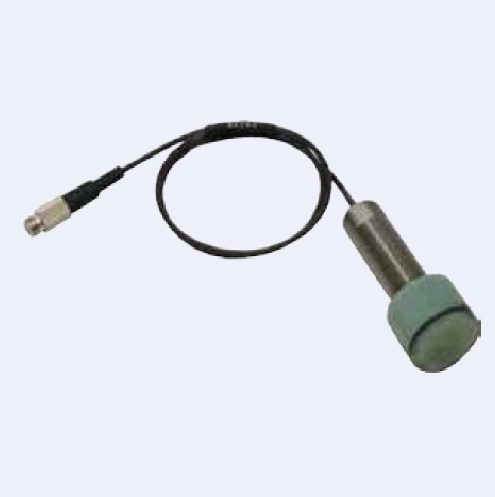

   DPU-40A 올 메탈 대응 갭센서 (AEC-37 시리즈)

   대상 재질에 따른 차이가 적은 올 메탈 대응 타입으로, 넓은 측정범위가 특징입니다. 철 기준 0~20㎜ 측정, 출력 ±5V, 분해능 6㎛(컨버터 3740). 같은 시리즈의 DPU-100A는 0~50㎜까지 커버해 큰 갭이 필요한 대형 축 측정에 적합합니다.

   추천 대상 대형 회전축, 넓은 측정거리, 다양한 금속 대상 계측

   DPU-40A 제품 페이지 →

4. 4

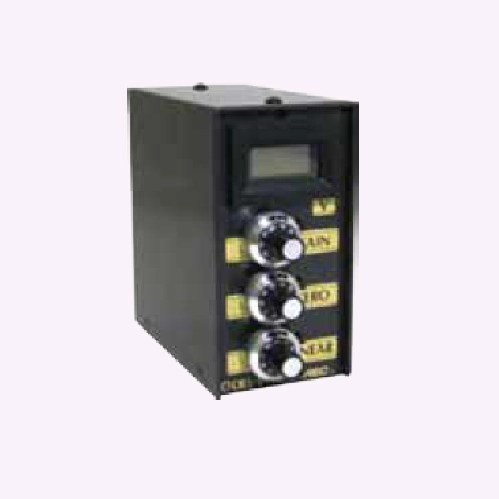

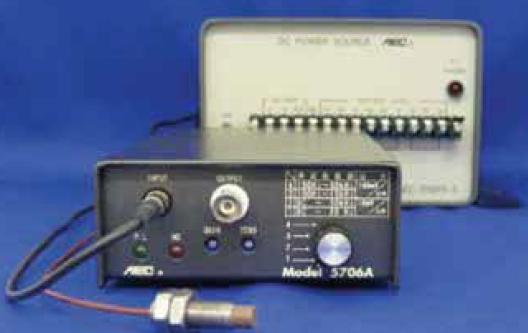

   AEC-5706A 고해상 갭센서

   AEC 라인업 중 최고 분해능을 자랑하는 특주 모델입니다. 모드에 따라 최고 분해능 0.04㎛, 측정범위 0~0.8㎜(PU-05)·0~1.0㎜(S-06), 내열 최대 180℃를 지원합니다. PU-05 또는 S-06 센서와 조합해 미크론 이하의 극미세 변위를 안정적으로 읽어냅니다.

   추천 대상 초정밀 변위 측정, 진원도·형상 계측, 연구개발 시험

   AEC-5706A 제품 페이지 →

5. 5

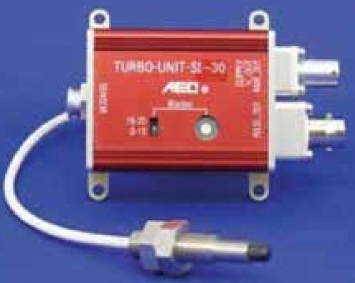

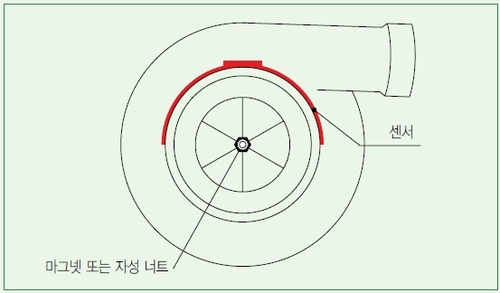

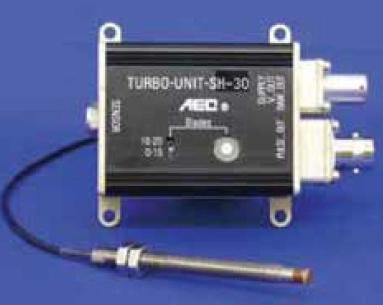

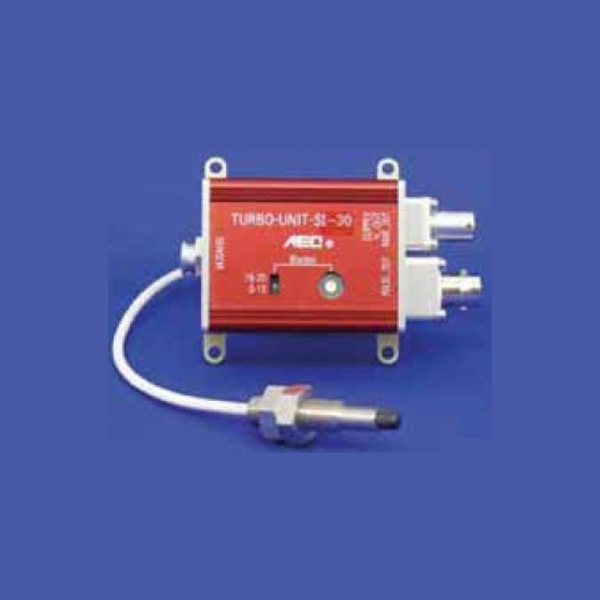

   TURBO UNIT SI/SJ 시험용 터보 스피드 센서

   터보차저·컴프레서의 블레이드를 계수해 회전수를 측정하는 고속 회전 센서입니다. 최대 400,000rpm 대응, 응답 주파수 5Hz~55kHz, F/V 변환 출력(0~5V)과 펄스 출력을 제공합니다. 알루미늄·티타늄·니켈코팅 블레이드까지 측정 가능하고 설정 갭은 0.3~0.9㎜입니다.

   추천 대상 터보 시험 벤치, 고속 회전체 회전수 계측, 자동차·산업용 터보

   TURBO UNIT SI/SJ 제품 페이지 →

6. 6

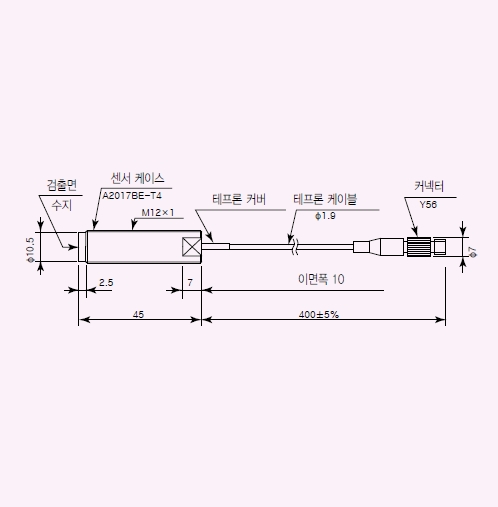

   PF-07 쉴드타입 갭센서 (PF 시리즈)

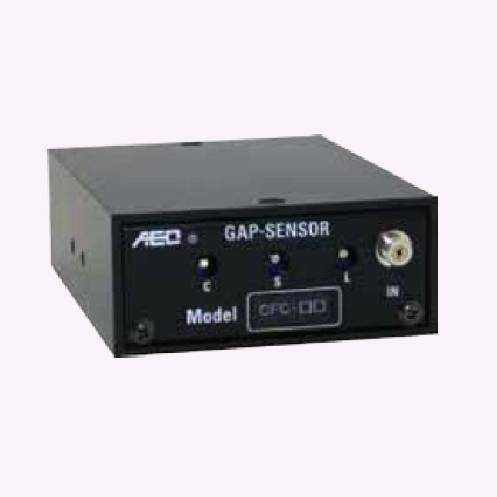

   외부 간섭에 강한 쉴드(Shield) 타입 센서로, 여러 센서를 근접 설치하는 환경에서 유리합니다. 전용 컨버터 CFC-07·CFCMS-M과 조합해 사용하며, 좁은 공간이나 노이즈가 많은 현장에서도 안정적인 변위·진동 측정을 제공합니다.

   추천 대상 다중 센서 근접 설치, 노이즈 환경, 협소 공간 계측

   PF-07 제품 페이지 →

7. 7

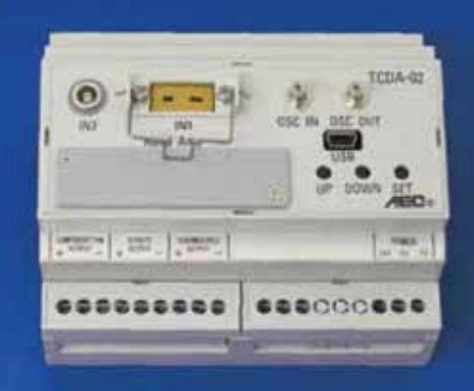

   TCDA-02 디지털 앰프

   대상 재질·온도에 따른 측정 오차를 디지털로 실시간 보정하는 앰프입니다. K형 온도센서 내장으로 -30~+180℃ 온도 데이터를 함께 출력하고, 측정속도 20kHz, DIN 레일 장착을 지원합니다. 기존 PU·PF·S 시리즈 센서를 연결해 그대로 정밀도를 끌어올릴 수 있습니다.

   추천 대상 재질·온도 보정이 필요한 정밀 측정, 모니터링 시스템 구축

   TCDA-02 제품 페이지 →

8. 8

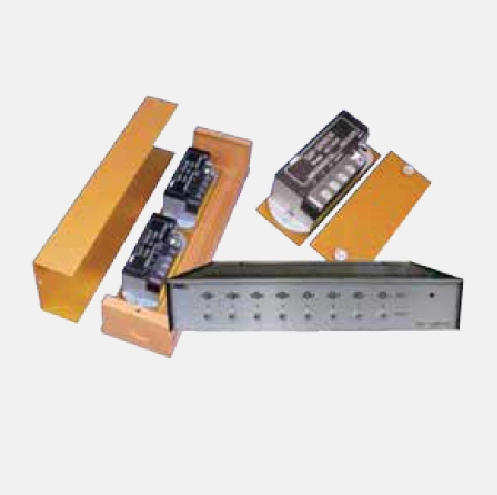

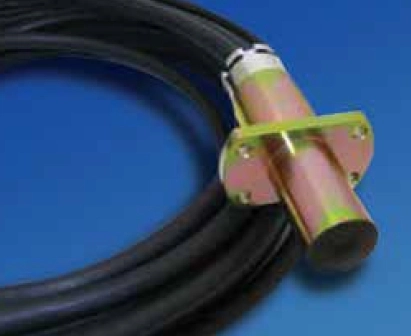

   K71C 시리즈 방폭센서

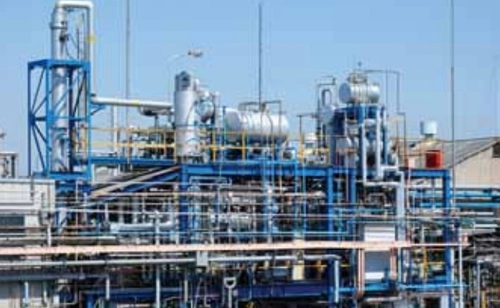

   가스 분위기의 화학 플랜트 설비에서 진동·변위·회전을 측정하는 본질 안전 방폭(3aG5) 구조 센서입니다. 방폭 인증 제품으로 위험지역에 설치 가능하고, 안전 배리어와 전용 선형 컨버터로 구성됩니다. 측정범위 0~1.8㎜.

   추천 대상 화학 플랜트, 위험지역 설비 진동 감시, 폭발 위험 환경

   K71C 시리즈 제품 페이지 →

9. 9

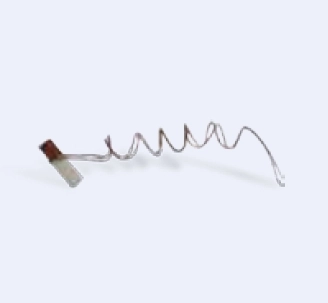

   PU-05-606 극저온 내구성 센서

   액체 수소·질소 등 극저온 환경을 위해 -250℃ 내구 설계된 특주 센서입니다. 극저온과 상온 사이클 200회 내구를 상정해 설계되었고, 온도센서를 내장해 온도 데이터까지 확인할 수 있습니다. 측정범위 0~1.8㎜.

   추천 대상 극저온 시험, 액체수소 설비, 항공우주·연구용 계측

   PU-05-606 제품 페이지 →

10. 10

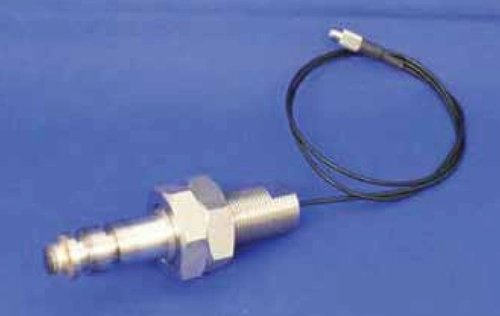

    PU-03A-310-401 내고압 센서

    연료 분사 밸브 측정을 위해 개발된 내환경성 특주 센서입니다. 내고압 250MPa, 센서부 내열 120℃, 100kHz의 빠른 측정속도를 갖춰 고압 유체 속 미세 동작까지 포착합니다. 측정범위 0~0.5㎜.

    추천 대상 분사 밸브 동작 측정, 고압 유체 계측, 엔진·연료계통 시험

    PU-03A-310-401 제품 페이지 →

굿맨시스템 취급 AEC 전 제품 72개

제품군별로 분류했습니다. 모델명을 누르면 제품 페이지로 이동합니다.
