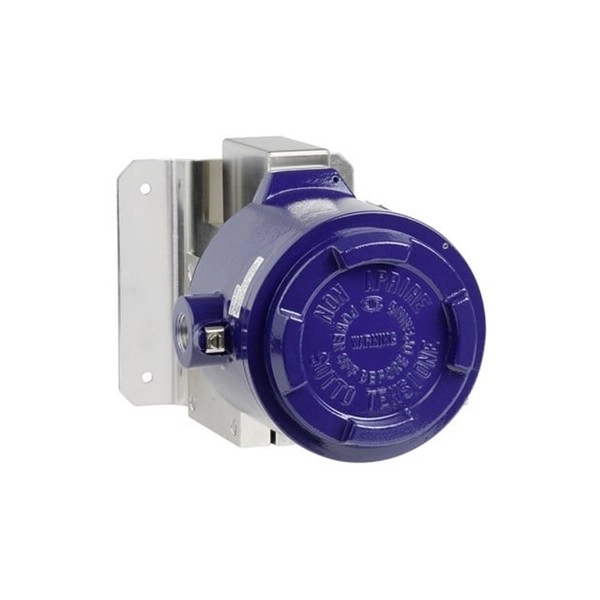

비카 ・ WIKA
DA & DA10
차압 스위치
DA & DA10 Differential pressure switch
- 적용 분야
- 공정 제어 및 차압 모니터링
- 일반 공정 장치에서 안전이 중요한 어플리케이션, 특히 화학, 석유화학 산업, 오일 & 가스 산업, 원자력 발전소를 포함한 발전, 수/폐수 산업, 광산
- 유해한 기체 및 액체 유체, 또는 그러한 주변 환경
- 필터와 레벨 모니터링
- 주요 특징
- 전기 부하의 스위칭을 위해 전원 공급이 필요하지 않음
- 알루미늄 합금으로 된 견고한 외함, IP 66, NEMA 4X
- 설정 범위는 0 ... 16 mbar 에서 최대 0 ... 40 bar 까지이며 높은 작동 압력 (정압) 및 최대 160 bar 까지의 한쪽 측면 압력
- 반복성: ≤ 스팬의 1%
- 1 또는 2 개의 독립적인 세트 포인트, 최대 AC 250 V, 20 A의 높은 접점 정격
- 제품 설명
이 고품질의 차압 스위치는 안전이 중요한 분야에 특화되어 만들어졌습니다. 우수한 품질로 고객은 신뢰감을 갖고 플랜트 모니터링을 할 수 있습니다. 제조사 Cella는 ISO9001의 인증을 받았습니다. 품질 보증 소프트웨어를 본 스위치의 생산 공정 모든 공정에서 사용하여 100% 테스트를 시행합니다. 모든 유체가 닿는 부품은 스테인리스 스틸로 제작됩니다.
유동적인 작동을 위해 압력 스위치에는 마이크로 스위치를 부착하고 이는 최대 AC 250 V, 20 A 까지의 전기 부하를 직접 스위칭할 수 있습니다.
PLC 어플리케이션와 같은 더 낮은 접점 정격 시, 금 도금 접점을 가진 아르곤 가스 마이크로 스위치(Argon gas-filled micro switches with gold-plated contacts)를 옵션으로 선택 가능합니다
유체가 닿는 부품에 특수한 요구사항이 있는 어플리케이션의 경우, Monel® 버전을 이용할 수 있습니다.
다이어프램 측정 시스템을 사용하여 모델 DA 차압 스위치는 매우 견고하고 최적의 작동 및 최상의 성능을 보장할 수 있습니다. 반복성은 스팬의 1% 미만입니다.
하단 연결부의 중앙 거리가 54mm 인 프로세스 연결을 통해 표준 매니 폴드를 쉽고 편안하게 장착 할 수 있습니다.
DA DA WIKA WIKA DA DA 비카 비카 DA DA10 DA10 WIKA WIKA DA10 DA10 비카 비카 DA10
■ 제품 사양 (Specifications)
WIKA 제품 데이터시트의 핵심 사양입니다.
- B High pressure connection Weight 6,2 kg (dimensions in mm) B High pressure connection Weight 7,2 kg (dimensions in mm)
- B High pressure connection Weight 8,2 kg (dimensions in mm) B High pressure connection Weight 10 kg (dimensions in mm)
- 2. OPERATING PRINCIPLE To authenticated document with certificate
- 9. SAFETY INTEGRITY LEVEL (SIL) INSTALLATION REQUIREMENTS
- 1.2 ALLOWED OVERRANGE
- 1.4 TEMPERATURE
- 2. OPERATING PRINCIPLE check the calibration values marked on the relevant label, prior
- 3 Apparatus classification according to ATEX 2014/34/EU
- 4 Type of protection and ambient temperature limits of operation.
- 6.1.1Weatherproof pressure switches (Series DW) position, i.e. with the pressure connection pointing downwards.
- 1,5 hexagonal key then unscrew the cover (fig.5). Remove the ADJUSTABLE RANGE LESS TO 60 mbar
- temperature of 1°C causes in the circuit a pressure variation of
- For example DW10 range 0..16mbar the accuracy of the test
- accuracy of ± 0,16 mbar (1% of the adjustable span).
- than 60 mbar 1.1.1 Weatherproof pressure switches (Series DW)
- device as in Fig. 4. Mount on pressure connection and cable
- 1.1.2 Flameproof pressure switches (Series DA).
- 1- Pressure switch 4- Volumetric pump
- 2- Test gauge 5- Capacity
- 7.3 PRESSURE CONNECTIONS
- To guarantee the ingress protection IP66 and prevent loosening Fig. 12 – Cable preparation
- Fig. 13 – Free connector assembly
- use cables suitable for operating temperatures of at least 105 °C. F A
- 9. SAFETY INTEGRITY LEVEL (SIL) INSTALLATION illustrated in Fig. 17 or 18.
- 1.1 Ignition protection mode W Weather proof
- 1.2 Sensor code L Low differential pressure
- 1.3 Line (static) pressure 10 Max line pressure 10 bar
- 40 Max line pressure 40 bar
- 100 Max line pressure 100 bar
- 160 Max line pressure 160 bar
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
📄 기술자료 다운로드
