비카 ・ WIKA

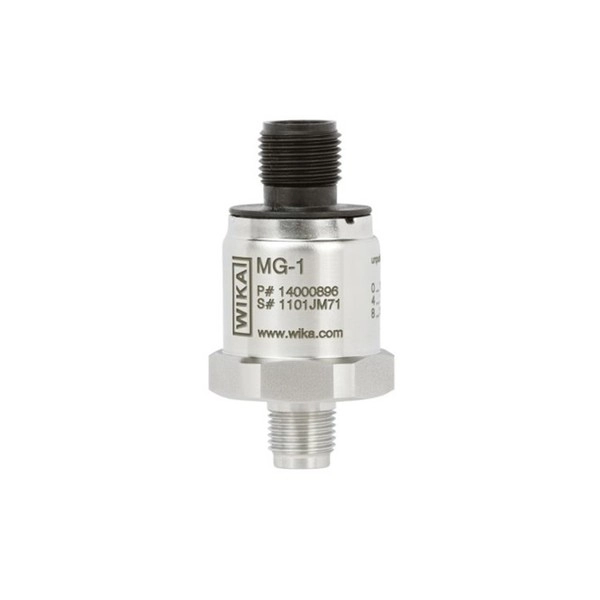

MG-1
압력 센서
MG-1 Pressure sensor
- 적용 분야
- 의료 가스의 배포 및 저장
- 구급차 및 병원의 환자 산소 치료기
- 주요 특징
- 압력 범위: 0 … 6 에서 0 … 16 bar 0 … 200, 0 … 400 bar
- 출력 신호 : 4 … 20 mA, DC 0 … 10 V, DC 0 … 5 V, DC 1 ... 5 V, DC 0.5 … 4.5 V
- 국제 표준에 따르는 산소 클린
- 4등급 청결 기준에 적용 가능
- 세가지 포장 형태 제공
- 제품 설명
모델 MG-1 압력 센서는 의료 가스와 산소 압력 측정 어플리케이션을 위하여 개발되었습니다. 산소가 적용되는 어플리케이션에 적합한 재료로 구성되었습니다.
높은 수준의 청정도를 요구하는 레벨을 보장하기 위하여 오염 가능성이 있는 부품은 제조공정에서 제외 됩니다. 모델 MG-1은 산소용도로 표시하고 매우 각별한 주의로 포장을 하며, 통제된 조건 하에서 제조 됩니다.
청결 유지 및 포장에 관련된 내용은 국제 지침에 따라서 그에 맞는 포장 용기를 사용합니다.
MG-1 압력 센서는 고객의 요구에 최적화된 솔루션을 제공합니다.
MG-1 MG 1 MG-1 WIKA WIKA MG-1 MG-1 비카 비카 MG 1 MG 1 WIKA WIKA MG 1 MG 1 비카 비카 MG 1
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
WIKA MG-1 제품 데이터시트의 핵심 사양입니다.
- Pressure sensor model MG-1 EN
- Drucksensor Typ MG-1 DE
- Sensor de presion modelo MG-1 ES
- Pressure sensor model MG-1
- 2 WIKA operating instructions, model MG-1
- WIKA operating instructions, model MG-1 3
- 2. Safety 6
- 0V Negative power terminal
- 3.1 Measuring ranges
- Overload safety 20 20 32 500 800 800
- Overload safety 290 290 460 7,200 11,000 11,000
- 3.2 Output signals
- Current (2-wire) 4 ... 20 mA
- Voltage (3-wire) DC 0 ... 10 V
- 4 ... 20 mA ≤ (power supply - 8 V) / 0.02 A
- DC 0 ... 10 V > max. signal / 1 mA
- DC 0 ... 5 V > max. signal / 1 mA
- DC 1 ... 5 V > max. signal / 1 mA
- DC 0.5 ... 4.5 V ratiometric > max. signal / 1 mA
- 3.3 Voltage supply
- Total current consumption: maximum 10 mA (except for 2-wire signals)
- Vibration resistance 20 g (20 ... 2,000 Hz, 2 h) per IEC 60068-2-6
- Shock resistance 40 g (6 ms) per IEC 60068-2-27
- Rated temperature range -20 ... +70 °C [-4 ... +158 °F]
- Temperature 15 ... 25 °C
- Power supply DC 24 V
- DC 5 V with ratiometric output
- Short-circuit resistance S+ vs. 0V
- Reverse polarity protection UB vs. 0V
- Insulation voltage DC 500 V
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
■ 관련 상품
- WIKA MHC-1 CANopen®과 J1939 프로토콜 출력 신호를 가진 압력 트랜스미터 ☆ 가격문의
- WIKA PMM01 OEM 압력 측정 시스템 ☆ 가격문의
- WIKA PMT01 출력 신호가 있는 OEM 압력 측정 시스템 ☆ 가격문의
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
