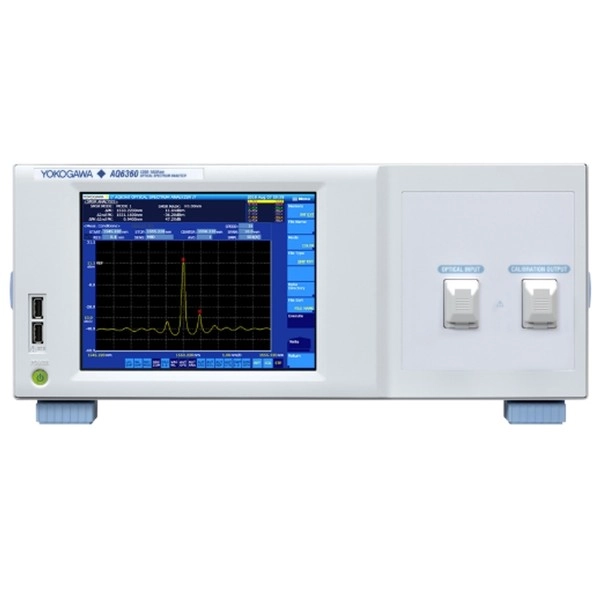

*모델명 : AQ6360
■ 제조 테스트에 최적화
AQ6360 통신 기기에 사용되는 레이저 및 광 트랜시버, 앰프 등을 제조하기 위해 필요한 측정 사양에 적합하게 설계되어졌습니다.
■ Sweep 속도 2배 향상
요꼬가와의 R&D용 광 스펙트럼 아날라이저의 Sweep 속도 보다 2배 빠르게 Sweep 을 합니다.
■ Free Space 광 입력
공간 광 입력 구조로 높은 커플링 효율을 제공하며, 반복하여 측정할 수 있습니다.
적용 파이버
싱글 모드 파이버와 멀티 모드 파이버를 지원합니다.
적용 커넥터
FC 타입, PC 타입은 물론 APC 타입까지 지원 합니다.
내구성
공간광 내부 입력 커넥터와의 접촉으로 인한 파손으로 부터 안전합니다.
유지관리
공간광으로 내부 파이버가 없어, 오염되지 않습니다.
■ 내장 파장 레퍼런스 광원
교정용 광원이 내장되어 있어, 교정이 필요한 즉시 얼라인먼트 및 교정을 진행할 수 있습니다.
■ 제품 사이즈 감소
제품은 기존 R&D 타입의 5U 에서 4U로 감소되어, 공간 활용성이 좋아 졌습니다.
■ AQ6370과 유사한 인터페이스
AQ6360은 요꼬가와의 OSA 라인업과 동등한 사용자 인터페이스를 탑재하였습니다.
이러한 조작 인터페이스의 친숙함으로 기존 요꼬가와 OSA 사용자들은 매우 쉽게 사용할 수 있습니다.
■ 터치 스크린 탑재
멀티 터치 기능을 가진 터치 스크린을 탑재하여, 탭, 드래그, 핀치 인/아웃 등의 동작을 인식합니다.
8.4 인치의 정전식 터치스크린은 매우 부드러운 동작과 직관전인 조작 환경을 제공합니다.
■ 내장 분석 기능 탑재로 생산성 향상
WDM(OSNR), SMSR, DFB-LD, EDFA 및 Spectral width를 포함한 10개 이상의 분석 기능을 탑재하고 있는 AQ6360은 제품의 제조 생산성 향상에 기여합니다.
■ 원격 제어 기능
통신 인터페이스
이더넷 과 GPIB 원격 인터페이스를 탑재하고 있어, 원격으로 제어도 가능합니다.
제어 커맨드
AQ6370D 와 AQ6317 원격 제어 커맨드를 지원합니다.
■ 어플리케이션
LD 칩과 TOSA
AQ6360은 공간광으로 멀티 모들 파이버를 통해 입사되는 웨이퍼, LD 칩, TO CAN 과 TOSA 측정에 있어서 측정력 향상에 기여합니다. 이는 공간광 구조 덕분에 OSA에 접속하는 싱글 모드, 멀티 모드 파이버를 잘 못 접속시 발생 할 수 있는 삽입 손실이 발생하지 않게 만들어 줍니다.
레이저의 Side Mode Suppression Ratio (SMSR) 를 빠르고 정확하게 측정할 수 있습니다.
NA Conversion 아답터
Numerical Aperture (NA) 변환 아답터는 멀티모드 파이버의 정확도를 보다 정밀하고 안정적으로 만들어 줍니다. 요꼬가와 OSA 전용 커넥터 입니다.
광 트랜시버
AQ6360은 Bit Error Rate Test(BERT) 장비와 함께 트랜스시버 및 LD 모듈의 중심 파장과 스펙트럼 폭을 측정할 수 있습니다. 광 트랜스시버의 BER 곡선을 테스트하기 위해 ASE 소스의 광대역 조명이 신호에 추가됩니다. AQ6360의 높은 감도를 통해 비그래팅 기반 저성능 장비보다 OSNR 을 더 정확하게 측정할 수 있습니다.
광 앰프
AQ6360에는 "EDFA-NF"라는 이름으로 Erbium Doped Fiber Amplifier Noise Figure를 쉽게 계산할 수 있는 자동 기능이 있습니다. 앰프 테스트를 위한 일반적인 측정 설정은 멀티플렉스 레이저 세트, 레이저 전원 레벨 튜닝을 위한 감쇠기, 광학 스펙트럼 분석기로 구성됩니다.
OSA는 두 개의 고해상도 스펙트럼을 사용합니다. 한 트레이스는 증폭 전에, 한 트레이스는 증폭 후에 취합니다. 얻어진 스펙트럼에서 EDFA-NF 분석 기능은 레이저 피크를 자동으로 감지하고 필요한 측정 값을 추출하며 계산을 수행하고 DUT의 GAIN 및 NF 값을 포함한 표를 표시합니다.
[광 앰프 테스트의 일반적인 구조]
[광학 증폭기 분석을 위한 자동 루틴은 관련 파라미터가 포함된 표를 제공합니다.]
■ 악세사리
■ 제품 사양 (Specifications)
YOKOGAWA AQ6360 제품 데이터시트의 핵심 사양입니다.
- On pages that describe the operating procedures in Chapter 2 through 7, the following
- Turning the Power On and Off Section 2.4*
- Resolution Calibration Section 2.2
- Auto Sweep Setting and Measurement Section 3.1
- Starting a Measurement (Sweep) Section 3.13
- Displaying Waveforms Sections 4.1 to 4.4
- Displaying Calculated Waveforms Section 4.5
- Displaying Power Spectral Density Section 4.8
- Displaying Markers Section 4.9
- Chapter 2 Measurement Preparation
- Chapter 3 Measurement
- 3.5 Setting the Center Wavelength (Center Frequency) ......................................................3-16
- 3.7 Setting the Wavelength (Frequency) Resolution ............................................................3-25
- 3.8 Setting the Sampling Points and Interval .......................................................................3-27
- Chapter 4 Waveform Display
- 5.4 Power Measurement ........................................................................................................5-9
- 5.5 DFB-LD, FP-LD, and LED Measurement ........................................................................5-11
- 5.7 WDM Transmission Signal Analysis ...............................................................................5-15
- 5.8 Optical Amp Gain and NF Measurement ........................................................................5-22
- 5.9 Optical Filter Characteristics Measurement ...................................................................5-30
- Chapter 6 Saving and Loading Data
- 6.2 Saving and Loading Waveform Data ................................................................................6-2
- 6.3 Saving and Loading Waveform Data (All Trace) ............................................................6-13
- 6.5 Saving and Loading Analysis Results Data ....................................................................6-25
- 6.6 Saving and Loading Program Data ................................................................................6-32
- Ethernet interface 44
- Video signal output 55
- Measurement (Details in chapter 3)
- 20 dB center wavelength or center frequency of the active trace
- Display (Details in chapter 4) 11
