YOKOGAWA 요코가와 AQ6373B & AQ6373E 광 스펙트럼 아날라이저
가격문의(상세정보 참조)
AQ6373B는 AQ6370 시리즈 중 최신 모델입니다. 350nm ~ 1200nm 의 짧은 파형을 고속으로 측정하고 정확하게 분석하는 이 OSA는 넓은 범위의 어플리케이션에 적용 가능합니다. AQ6373B는 짧은 파형의 레이저, 수동 소자, LED 뿐만 아니라 생체의료 분야, 소재 처리 분야, 소비재, 통신 분야에 걸쳐 개발 및 제조 등을 지원하는 데 탁월할 성능을 지니고 있습니다. 내장된 색 분석 성능과 원격 커맨드 지원 등은 기존의 AQ6315와 비교하였을 때 , 보다 업그레이드된 속도와 성능을 제공합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
모델번호
| 모델 | 설명 |
| AQ6373B | Optical Spectrum Analyzer AQ6370B, 350 ~ 1200nm |
405nm FP- LD 측정 ( 레졸루션 설정 : 0.01nm )
400-470nm 레인지에서는 보다 높은 레졸루션 구현도 가능.
■ 어플리케이션
Optical 능동 소자 (Laser diode/Fiber laser)
Optical 수동 소자 (Filter/FBG/Specialty optical fiber)
응용 포토닉스 장치 개발 지원
- 의료/바이오: 레이저 치료, DNA 시퀀싱, 현미경
- 산업: 레이저 micro-machine, 레이저 마커
- 가전: 레이저 프로젝터, 차세대 광 DISC, LED 제품군
- 측정 센서: LIDAR, 간섭계
- 통신: Plastic Optical Fiber (POF) 통신
■ World-Class 광학 성능
High Resolution & High Dynamic Range
업그레이드된 모노크로메터가 하이 레졸루션과 하이 근접 다이나믹 레인지를 제공합니다. 모노크로메터의 더욱 예리해진 스펙트럼 특성이 근접한 스펙트럼 신호를 매우 정밀하고 깔끔하게 분리, 분석을 할 수 있도록 해드립니다.
높은 감도
약한 광 신호도 정확하고 빠르게 측정이 가능합니다.
7개의 감도 설정
- 테스트 어플리케이션과 측정 속도 요구 조건에 의해 선택할 수 있습니다.
하이 다이나믹 모드
- 입력 광신호가 매우 강한 경우에 발생하는 미광의 영향을 줄임으로서 보다 향상된 다이나믹 레인지를 확보할 수 있습니다.
펄스 광 측정
피크-홀드 및 외부 트리거 모드
- 펄스 광 신호의 펄스 피크 스펙트럼을 측정 할 수 있습니다. 통신 시스템의 전송 루프 테스트에 주로 사용되며, 레이저 칩 개발의 초기 단계에서 펄스 신호의 피크 파워를 알아내기위해 Low 파워를 측정할 때에도 사용됩니다.
Free Space Input
- 하나의 OSA로 싱글모드 파이버와 멀티모드 파이버 접속
- 입력 커넥터의 입력 손실 변화를 최소화하여 측정 반복성을 높입니다.
- 물리적 접속이 없기 때문에 파이버에 손상이 가지 않습니다.
- SM, GI (50/125 μm, 62.5/125 μm), 최대 800 μm의 large core fiber 지원.
■ 뛰어난 효율
고속 스위프
고성능 모노크로메터와 더욱 빨라진 회로, 그리고 노이즈 감소 기술은 가파른 스펙트럼의 DFB-LD 나 광대역 광원의 낮은 파워 신호 등을 측정할 때, AQ6373B로 하여금 고속의 측정 능력을 갖도록 도와줍니다.
High Resolution을 유지하는 넓은 Span Sweep
50,001 개의 데이터 샘플링 포인트가 싱글 스위프에서 파형의 높은 resolution을 유지하며, 측정 레인지를 넓혀 줍니다. 이로 인하여, 낮은 샘플링과 복수의 부분 측정을 사용하였던 기존 시스템보다 측정이 쉬워지고, 보다 효율적인 측정이 가능해 졌습니다.
정확성 유지를 쉽게
광 정밀 제품에 대한 주변 환경의 변화, 진동 및 충격은 광소자에 영향을 주어, 결과적으로는 광의 성능을 떨어뜨리게 됩니다. 기본 기능을 활용하여, AQ6373B는 높은 광 성능을 유지할 수 있으며, 단 몇 분만에 측정을 시작할 수 있습니다.
광학 정렬 기능
고성능 유지를 위한 내장 광원을 통해 모노크로메터의 Optical Path를 자동으로 정렬 가능합니다.
파장 교정 기능
내장된 파장 레퍼런스로 자동으로 교정하거나 외부 광원을 통해 파장의 정확도 확보가 가능합니다.
- 광 얼라인먼트 광원 내장
Note. GI 50/125µm 파이버 필요. 파장 교정을 위해서는 외부 광원 필요.
Note. 광학 정렬 기능과 파장 교정 기능이 성능을 수정하지 못하는 경우도 있습니다.
주기적으로 교정이 필요합니다.
■ 새롭게 추가된 기능
데이터 로깅 기능
Distributed FeedBack Laser Diode (DFB-LD) 분석이나 각 채널별 시간 스탬프에 따른 최대 10,000 포인트의 멀티 피크 측정 등과 같은 분석 결과를 레코딩 합니다. 이 기능은 장시간의 안전성 테스트 및 시스템, 장치의 온도 사이클 테스트 용으로 유용하게 사용할 수 있습니다.
Advanced Marker 기능
광파워 밀도, 지정한 스펙트럼의 적산값을 구할 때 사용합니다.
■ USB 포트
- 마우스
- 키보드
- 메모리
■ 쉬운 조작법
트레이스 확대
트레이스 확대
- 전면 패널부에서의 조작은 직관적이고 매우 편리하게 구성되어 있습니다.
- 마우스 조작으로 보다 편리하게 조작 가능합니다.
- 라벨명, 파일명 입력시 키보드를 사용하면 훨씬 간단합니다.
■ 손쉬운 데이터 취급
USB 저장 장치
- USB 1.1 인터페이스로 Flash ROM, HDD와 같은 대용량 저장 장치도 접속이 가능합니다.
- 많은 파일을 전송할 때 편리합니다.
512MB 내부 저장 용량
- 최대 20,000개의 데이터 파일 저장이 가능합니다.
파일 타입과 형식:
- 트레이스: 바이너리, ASCII (CSV)
- 그래프: 비트맵(BMP), TIFF
- 분석 결과: 바이너리, ASCII (CSV)
- 템플릿: ASCII (CSV)
- 시스템 설정: 바이너리
- 매크로 프로그램: 바이너리
섬네일 파일 미리보기
내부 저장 매체, 외부 저장 매체에 담긴 측정 결과에서 특정 파일을 쉽게 찾을 수 있습니다.
■ 다양한 분석 기능
스펙트럼 분석 기능
12가지의 데이터 분석 기능을 사용하는 주요 어플리케이션
내장 분석 기능
- 스펙트럼 너비 분석
- OSNR 분석
- DFB-LD 분석
- FP-LD 분석
- LED 분석
- SMSR 분석
- Optical power 분석
- 다양한 필터 분석
- Color 분석
7 개의 개별 트레이스
- 트레이스 간 연산(감산)
- Max/Min hold\
- 복수의 트레이스 동시 디스플레이
■ 자동 테스트 시스템 만들기
매크로 프로그래밍
간단한 자동 측정 시스템 제작
- 별도의 PC가 필요하지 않습니다.
- 사용자의 실제 키 버튼과 파라미터 설정으로 테스트 프로그램을 제작할 수 있습니다.
- 리모트 인터페이스를 통해 외부 장치도 제어가 가능합니다.
고속의 리모트 인터페이스
- GP-IB, RS-232, Ethernet (10/100Base-T) 인터페이스 외부 PC로 제어 및, 자동화 테스트 시스템 제작이 쉽게 가능합니다
- 테스트 시스템의 테스트 처리량 개선 고속 측정, 커맨드 처리, 데이터 전송 속도가 개선 되었습니다.
SCPI 호환
기본 리모트 커맨드가 SCPI와 호환이 됩니다. ASCII 텍스트를 기반으로 하는 이 규격 코드는 IEEE-488.2 형식을 준수 합니다.
AQ6317 에뮬레이션 모드
Yokogawa의 AQ6317, AQ6315 사용자들을 위해 원격 커맨드가 지원 됩니다.
손쉽게 현재의 테스트 환경을 업그레이드 할 수 있습니다.
Note. 일부 명령어는 사양 및 기능의 변경으로 호환되지 않습니다.
LabVIEW® driver available
■ 어플리케이션
Visible LED Test
Visible LED의 광스펙트럼은 Lighting, Indication, 측정 및 어플리케이션 등에서 측정과 분석을 위해 사용됩니다.
Large Core 파이버를 지원하는 AQ6373B는 LED의 빛을 효율적으로 수집, 스펙트럼 측정이 가능합니다. 내장된 Color 분석 기능은 Dominant 파장과 Chromatic Coordinate를 자동으로 평가 가능합니다.
FP-LD(VCSEL) 소스 분석
오늘날 FP-LD 소스는 가시광(VIS) 파장 레인지의 광원을 발산합니다. 또한, 수많은 다양한 기기와 시스템에 장착이 되어 있습니다:
- 산업: 바코드 스캐너, LiDAR 표면 스캐너;
- 가전 제품: Hi-Fi 오디오 시스템의 오디오 출력, 레이저 프린터, PC 마우스;
- 자동차/홈 네트워킹: 광 파이버 케이블
405nm FP- LD 측정 ( 레졸루션 설정 : 0.01nm )
VCSEL 전자 현미경으로 스캐닝한 모습
■ 악세사리
AQ 6373 AQ 6373E AQ 6373 YOKOGAWA YOKOGAWA AQ 6373 AQ 6373 요코가와 요코가와 AQ 6373 AQ 6373 요꼬가와 요꼬가와 AQ 6373 AQ 6373E YOKOGAWA YOKOGAWA AQ 6373E AQ 6373E 요코가와 요코가와 AQ 6373E AQ 6373E 요꼬가와 요꼬가와 AQ 6373E
■ 제품 사양 (Specifications)
YOKOGAWA AQ6373B 제품 데이터시트의 핵심 사양입니다.
- Measurement Other Settings Section 4.2 to 4.11
- Measurement Start (Sweep) Section 4.13
- External Trigger Measurement Section 4.16
- Waveform Display Section 5.1 to 5.4
- Displaying Calculated Waveforms Section 5.5
- Marker Display Section 5.8
- Chapter 2 Preparing for Measurement
- 2.7 Important Points During Measurement .............................................................................2-7
- Chapter 4 Measurement
- 4.5 Center Wavelength (Center Frequency) Setting ............................................................4-16
- 4.7 Wavelength (Frequency) Resolution Settings ................................................................4-25
- Chapter 5 Waveform Display 1
- 6.4 POWER Measurement .....................................................................................................6-8
- 6.5 DFB-LD, FP-LD, and LED Measurement .........................................................................6-9
- 6.9 Optical Filter Characteristics Measurement ...................................................................6-22
- Chapter 7 Saving/Loading Data
- 7.2 Temporarily Saving and Redisplaying Traces to and from Internal Memory ....................7-2
- 7.3 Saving/Loading Displayed Data .......................................................................................7-6
- 7.4 Saving/Loading Displayed Data(All Trace) .....................................................................7-22
- 8.4 Registering and Loading Character Strings ...................................................................8-16
- Video signal output AQ6373BOPTICAL SPECTRUM ANALYZER FUNCTION DATA ENTRY
- OPTICALINPUT COAULTIPBURTATION 6
- RS-232 interface
- 1.2 Measurement
- Auto Measurement <<See section 4.1 for the operating procedure>>
- 4. Resolution (RESOLUTION)
- Segment Measurement <<See section 4.13 for the operating procedure>>
- Smoothing <<See section 4.18 for the operating procedure>>
- <<See section 4.2 for the operating procedure>>
- Averaging <<See section 4.11 for the operating procedure>>
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
YOKOGAWA AQ6373B & AQ6373E은 광 스펙트럼 아날라이저입니다. 내장된 색 분석 성능과 원격 커맨드 지원 등은 기존의 AQ6315와 비교하였을 때 , 보다 업그레이드된 속도와 성능을 제공합니다.
AQ6373B 정보 정리
한눈에 보기
YOKOGAWA AQ6373B은(는) 광·조도 계측기 항목으로 분류된 제품입니다. 상품 등록명은 “YOKOGAWA 요꼬가와 AQ6373B & AQ6373E 광 스펙트럼 아날라이저”입니다. 상품 원문에는 405nm FP- LD 측정 ( 레졸루션 설정 : 0.01nm ) 내용이 기재되어 있습니다. 등록 카테고리는 휘도/조도/광원/스펙트럼입니다.
기능 요약
상품 원문에 기재된 특징입니다.
- Optical Alignment Source 내장
- VIS 색 분석 기능 포함한 다양 분석 기능
- 응용 포토닉스 장치 개발 지원
- SM, GI (50/125 μm, 62.5/125 μm), 최대 800 μm의 large core fiber 지원.
- 고성능 유지를 위한 내장 광원을 통해 모노크로메터의 Optical Path를 자동으로 정렬 가능합니다.
- 내장된 파장 레퍼런스로 자동으로 교정하거나 외부 광원을 통해 파장의 정확도 확보가 가능합니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- Optical Spectrum Analyzer AQ6370B, 350 ~ 1200nm
- 파장 레인지: 350 to 1200nm
- 파장 resolution: 0.02 to 10 nm and 0.01nm (400 to 470nm)
- 최대 안전 입력 파워: +20 dBm
- 레벨 감도: -80 dBm
- 다이나믹 레인지: ≧60dB
- 512MB 내부 저장 용량
- Yokogawa의 AQ6317, AQ6315 사용자들을 위해 원격 커맨드가 지원 됩니다.
- AQ 6373 AQ 6373E AQ 6373 YOKOGAWA YOKOGAWA AQ 6373 AQ 6373 요코가와 요코가와 AQ 6373 AQ 6373 요꼬가와 요꼬가와 AQ 6373 AQ 6373E YOKOGAWA YOKOGAWA AQ 6373E AQ 6373E 요코가와 요코가와 AQ 6373E AQ 6373E 요꼬가와
- Measurement Other Settings Section 4.2 to 4.11
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 측정 센서: LIDAR, 간섭계
- 약한 광 신호도 정확하고 빠르게 측정이 가능합니다.
- 테스트 어플리케이션과 측정 속도 요구 조건에 의해 선택할 수 있습니다.
- 펄스 광 신호의 펄스 피크 스펙트럼을 측정 할 수 있습니다. 통신 시스템의 전송 루프 테스트에 주로 사용되며, 레이저 칩 개발의 초기 단계에서 펄스 신호의 피크 파워를 알아내기위해 Low 파워를 측정할 때에도 사용됩니다.
- 산업: 레이저 micro-machine, 레이저 마커
- 산업: 바코드 스캐너, LiDAR 표면 스캐너;
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 전원 — 6.4 POWER Measurement .....................................................................................................6-8
- 인터페이스 — USB 1.1 인터페이스로 Flash ROM, HDD와 같은 대용량 저장 장치도 접속이 가능합니다.
- 구성품 — 자동차/홈 네트워킹: 광 파이버 케이블
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 묻는 질문
YOKOGAWA AQ6373B 사양은 어디까지 확인되나요?
원문 기준으로 Waveform Display Section 5.1 to 5.4 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
YOKOGAWA AQ6373B은(는) 어떤 작업에 사용하나요?
원문에는 입력 커넥터의 입력 손실 변화를 최소화하여 측정 반복성을 높입니다. 내용이 기재되어 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
모델번호
| 모델 | 설명 |
| AQ6373B | Optical Spectrum Analyzer AQ6370B, 350 ~ 1200nm |
405nm FP- LD 측정 ( 레졸루션 설정 : 0.01nm )
400-470nm 레인지에서는 보다 높은 레졸루션 구현도 가능.
■ 어플리케이션
Optical 능동 소자 (Laser diode/Fiber laser)
Optical 수동 소자 (Filter/FBG/Specialty optical fiber)
응용 포토닉스 장치 개발 지원
- 의료/바이오: 레이저 치료, DNA 시퀀싱, 현미경
- 산업: 레이저 micro-machine, 레이저 마커
- 가전: 레이저 프로젝터, 차세대 광 DISC, LED 제품군
- 측정 센서: LIDAR, 간섭계
- 통신: Plastic Optical Fiber (POF) 통신
■ World-Class 광학 성능
High Resolution & High Dynamic Range
업그레이드된 모노크로메터가 하이 레졸루션과 하이 근접 다이나믹 레인지를 제공합니다. 모노크로메터의 더욱 예리해진 스펙트럼 특성이 근접한 스펙트럼 신호를 매우 정밀하고 깔끔하게 분리, 분석을 할 수 있도록 해드립니다.
높은 감도
약한 광 신호도 정확하고 빠르게 측정이 가능합니다.
7개의 감도 설정
- 테스트 어플리케이션과 측정 속도 요구 조건에 의해 선택할 수 있습니다.
하이 다이나믹 모드
- 입력 광신호가 매우 강한 경우에 발생하는 미광의 영향을 줄임으로서 보다 향상된 다이나믹 레인지를 확보할 수 있습니다.
펄스 광 측정
피크-홀드 및 외부 트리거 모드
- 펄스 광 신호의 펄스 피크 스펙트럼을 측정 할 수 있습니다. 통신 시스템의 전송 루프 테스트에 주로 사용되며, 레이저 칩 개발의 초기 단계에서 펄스 신호의 피크 파워를 알아내기위해 Low 파워를 측정할 때에도 사용됩니다.
Free Space Input
- 하나의 OSA로 싱글모드 파이버와 멀티모드 파이버 접속
- 입력 커넥터의 입력 손실 변화를 최소화하여 측정 반복성을 높입니다.
- 물리적 접속이 없기 때문에 파이버에 손상이 가지 않습니다.
- SM, GI (50/125 μm, 62.5/125 μm), 최대 800 μm의 large core fiber 지원.
■ 뛰어난 효율
고속 스위프
고성능 모노크로메터와 더욱 빨라진 회로, 그리고 노이즈 감소 기술은 가파른 스펙트럼의 DFB-LD 나 광대역 광원의 낮은 파워 신호 등을 측정할 때, AQ6373B로 하여금 고속의 측정 능력을 갖도록 도와줍니다.
High Resolution을 유지하는 넓은 Span Sweep
50,001 개의 데이터 샘플링 포인트가 싱글 스위프에서 파형의 높은 resolution을 유지하며, 측정 레인지를 넓혀 줍니다. 이로 인하여, 낮은 샘플링과 복수의 부분 측정을 사용하였던 기존 시스템보다 측정이 쉬워지고, 보다 효율적인 측정이 가능해 졌습니다.
정확성 유지를 쉽게
광 정밀 제품에 대한 주변 환경의 변화, 진동 및 충격은 광소자에 영향을 주어, 결과적으로는 광의 성능을 떨어뜨리게 됩니다. 기본 기능을 활용하여, AQ6373B는 높은 광 성능을 유지할 수 있으며, 단 몇 분만에 측정을 시작할 수 있습니다.
광학 정렬 기능
고성능 유지를 위한 내장 광원을 통해 모노크로메터의 Optical Path를 자동으로 정렬 가능합니다.
파장 교정 기능
내장된 파장 레퍼런스로 자동으로 교정하거나 외부 광원을 통해 파장의 정확도 확보가 가능합니다.
- 광 얼라인먼트 광원 내장
Note. GI 50/125µm 파이버 필요. 파장 교정을 위해서는 외부 광원 필요.
Note. 광학 정렬 기능과 파장 교정 기능이 성능을 수정하지 못하는 경우도 있습니다.
주기적으로 교정이 필요합니다.
■ 새롭게 추가된 기능
데이터 로깅 기능
Distributed FeedBack Laser Diode (DFB-LD) 분석이나 각 채널별 시간 스탬프에 따른 최대 10,000 포인트의 멀티 피크 측정 등과 같은 분석 결과를 레코딩 합니다. 이 기능은 장시간의 안전성 테스트 및 시스템, 장치의 온도 사이클 테스트 용으로 유용하게 사용할 수 있습니다.
Advanced Marker 기능
광파워 밀도, 지정한 스펙트럼의 적산값을 구할 때 사용합니다.
■ USB 포트
- 마우스
- 키보드
- 메모리
■ 쉬운 조작법
트레이스 확대
트레이스 확대
- 전면 패널부에서의 조작은 직관적이고 매우 편리하게 구성되어 있습니다.
- 마우스 조작으로 보다 편리하게 조작 가능합니다.
- 라벨명, 파일명 입력시 키보드를 사용하면 훨씬 간단합니다.
■ 손쉬운 데이터 취급
USB 저장 장치
- USB 1.1 인터페이스로 Flash ROM, HDD와 같은 대용량 저장 장치도 접속이 가능합니다.
- 많은 파일을 전송할 때 편리합니다.
512MB 내부 저장 용량
- 최대 20,000개의 데이터 파일 저장이 가능합니다.
파일 타입과 형식:
- 트레이스: 바이너리, ASCII (CSV)
- 그래프: 비트맵(BMP), TIFF
- 분석 결과: 바이너리, ASCII (CSV)
- 템플릿: ASCII (CSV)
- 시스템 설정: 바이너리
- 매크로 프로그램: 바이너리
섬네일 파일 미리보기
내부 저장 매체, 외부 저장 매체에 담긴 측정 결과에서 특정 파일을 쉽게 찾을 수 있습니다.
■ 다양한 분석 기능
스펙트럼 분석 기능
12가지의 데이터 분석 기능을 사용하는 주요 어플리케이션
내장 분석 기능
- 스펙트럼 너비 분석
- OSNR 분석
- DFB-LD 분석
- FP-LD 분석
- LED 분석
- SMSR 분석
- Optical power 분석
- 다양한 필터 분석
- Color 분석
7 개의 개별 트레이스
- 트레이스 간 연산(감산)
- Max/Min hold\
- 복수의 트레이스 동시 디스플레이
■ 자동 테스트 시스템 만들기
매크로 프로그래밍
간단한 자동 측정 시스템 제작
- 별도의 PC가 필요하지 않습니다.
- 사용자의 실제 키 버튼과 파라미터 설정으로 테스트 프로그램을 제작할 수 있습니다.
- 리모트 인터페이스를 통해 외부 장치도 제어가 가능합니다.
고속의 리모트 인터페이스
- GP-IB, RS-232, Ethernet (10/100Base-T) 인터페이스 외부 PC로 제어 및, 자동화 테스트 시스템 제작이 쉽게 가능합니다
- 테스트 시스템의 테스트 처리량 개선 고속 측정, 커맨드 처리, 데이터 전송 속도가 개선 되었습니다.
SCPI 호환
기본 리모트 커맨드가 SCPI와 호환이 됩니다. ASCII 텍스트를 기반으로 하는 이 규격 코드는 IEEE-488.2 형식을 준수 합니다.
AQ6317 에뮬레이션 모드
Yokogawa의 AQ6317, AQ6315 사용자들을 위해 원격 커맨드가 지원 됩니다.
손쉽게 현재의 테스트 환경을 업그레이드 할 수 있습니다.
Note. 일부 명령어는 사양 및 기능의 변경으로 호환되지 않습니다.
LabVIEW® driver available
■ 어플리케이션
Visible LED Test
Visible LED의 광스펙트럼은 Lighting, Indication, 측정 및 어플리케이션 등에서 측정과 분석을 위해 사용됩니다.
Large Core 파이버를 지원하는 AQ6373B는 LED의 빛을 효율적으로 수집, 스펙트럼 측정이 가능합니다. 내장된 Color 분석 기능은 Dominant 파장과 Chromatic Coordinate를 자동으로 평가 가능합니다.
FP-LD(VCSEL) 소스 분석
오늘날 FP-LD 소스는 가시광(VIS) 파장 레인지의 광원을 발산합니다. 또한, 수많은 다양한 기기와 시스템에 장착이 되어 있습니다:
- 산업: 바코드 스캐너, LiDAR 표면 스캐너;
- 가전 제품: Hi-Fi 오디오 시스템의 오디오 출력, 레이저 프린터, PC 마우스;
- 자동차/홈 네트워킹: 광 파이버 케이블
405nm FP- LD 측정 ( 레졸루션 설정 : 0.01nm )
VCSEL 전자 현미경으로 스캐닝한 모습
■ 악세사리
AQ 6373 AQ 6373E AQ 6373 YOKOGAWA YOKOGAWA AQ 6373 AQ 6373 요코가와 요코가와 AQ 6373 AQ 6373 요꼬가와 요꼬가와 AQ 6373 AQ 6373E YOKOGAWA YOKOGAWA AQ 6373E AQ 6373E 요코가와 요코가와 AQ 6373E AQ 6373E 요꼬가와 요꼬가와 AQ 6373E
■ 제품 사양 (Specifications)
YOKOGAWA AQ6373B 제품 데이터시트의 핵심 사양입니다.
- Measurement Other Settings Section 4.2 to 4.11
- Measurement Start (Sweep) Section 4.13
- External Trigger Measurement Section 4.16
- Waveform Display Section 5.1 to 5.4
- Displaying Calculated Waveforms Section 5.5
- Marker Display Section 5.8
- Chapter 2 Preparing for Measurement
- 2.7 Important Points During Measurement .............................................................................2-7
- Chapter 4 Measurement
- 4.5 Center Wavelength (Center Frequency) Setting ............................................................4-16
- 4.7 Wavelength (Frequency) Resolution Settings ................................................................4-25
- Chapter 5 Waveform Display 1
- 6.4 POWER Measurement .....................................................................................................6-8
- 6.5 DFB-LD, FP-LD, and LED Measurement .........................................................................6-9
- 6.9 Optical Filter Characteristics Measurement ...................................................................6-22
- Chapter 7 Saving/Loading Data
- 7.2 Temporarily Saving and Redisplaying Traces to and from Internal Memory ....................7-2
- 7.3 Saving/Loading Displayed Data .......................................................................................7-6
- 7.4 Saving/Loading Displayed Data(All Trace) .....................................................................7-22
- 8.4 Registering and Loading Character Strings ...................................................................8-16
- Video signal output AQ6373BOPTICAL SPECTRUM ANALYZER FUNCTION DATA ENTRY
- OPTICALINPUT COAULTIPBURTATION 6
- RS-232 interface
- 1.2 Measurement
- Auto Measurement <<See section 4.1 for the operating procedure>>
- 4. Resolution (RESOLUTION)
- Segment Measurement <<See section 4.13 for the operating procedure>>
- Smoothing <<See section 4.18 for the operating procedure>>
- <<See section 4.2 for the operating procedure>>
- Averaging <<See section 4.11 for the operating procedure>>
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
YOKOGAWA AQ6373B & AQ6373E은 광 스펙트럼 아날라이저입니다. 내장된 색 분석 성능과 원격 커맨드 지원 등은 기존의 AQ6315와 비교하였을 때 , 보다 업그레이드된 속도와 성능을 제공합니다.
AQ6373B 정보 정리
한눈에 보기

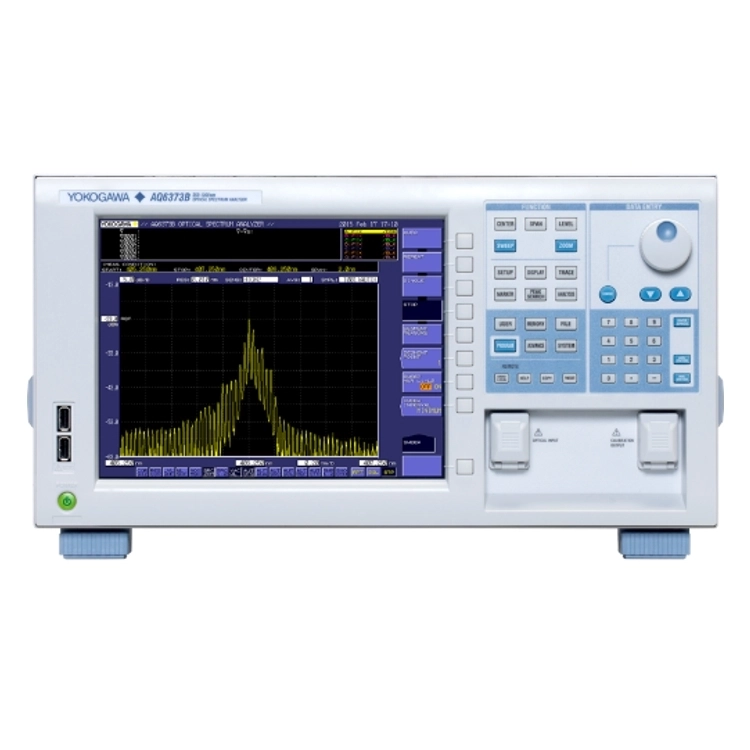

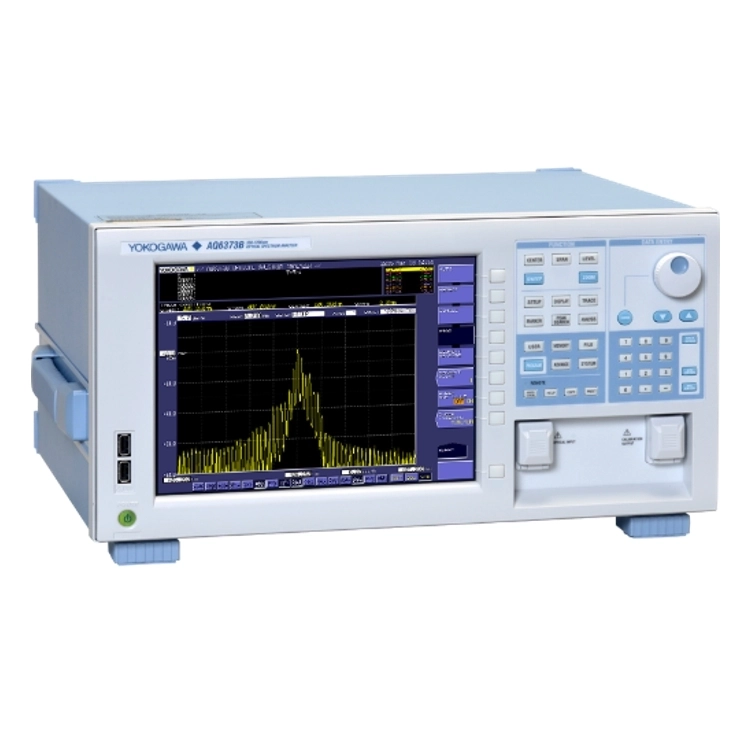

YOKOGAWA AQ6373B은(는) 광·조도 계측기 항목으로 분류된 제품입니다. 상품 등록명은 “YOKOGAWA 요꼬가와 AQ6373B & AQ6373E 광 스펙트럼 아날라이저”입니다. 상품 원문에는 405nm FP- LD 측정 ( 레졸루션 설정 : 0.01nm ) 내용이 기재되어 있습니다. 등록 카테고리는 휘도/조도/광원/스펙트럼입니다.
기능 요약
상품 원문에 기재된 특징입니다.
- Optical Alignment Source 내장
- VIS 색 분석 기능 포함한 다양 분석 기능
- 응용 포토닉스 장치 개발 지원
- SM, GI (50/125 μm, 62.5/125 μm), 최대 800 μm의 large core fiber 지원.
- 고성능 유지를 위한 내장 광원을 통해 모노크로메터의 Optical Path를 자동으로 정렬 가능합니다.
- 내장된 파장 레퍼런스로 자동으로 교정하거나 외부 광원을 통해 파장의 정확도 확보가 가능합니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- Optical Spectrum Analyzer AQ6370B, 350 ~ 1200nm
- 파장 레인지: 350 to 1200nm
- 파장 resolution: 0.02 to 10 nm and 0.01nm (400 to 470nm)
- 최대 안전 입력 파워: +20 dBm
- 레벨 감도: -80 dBm
- 다이나믹 레인지: ≧60dB
- 512MB 내부 저장 용량
- Yokogawa의 AQ6317, AQ6315 사용자들을 위해 원격 커맨드가 지원 됩니다.
- AQ 6373 AQ 6373E AQ 6373 YOKOGAWA YOKOGAWA AQ 6373 AQ 6373 요코가와 요코가와 AQ 6373 AQ 6373 요꼬가와 요꼬가와 AQ 6373 AQ 6373E YOKOGAWA YOKOGAWA AQ 6373E AQ 6373E 요코가와 요코가와 AQ 6373E AQ 6373E 요꼬가와
- Measurement Other Settings Section 4.2 to 4.11
어떤 작업에 쓰나
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 측정 센서: LIDAR, 간섭계
- 약한 광 신호도 정확하고 빠르게 측정이 가능합니다.
- 테스트 어플리케이션과 측정 속도 요구 조건에 의해 선택할 수 있습니다.
- 펄스 광 신호의 펄스 피크 스펙트럼을 측정 할 수 있습니다. 통신 시스템의 전송 루프 테스트에 주로 사용되며, 레이저 칩 개발의 초기 단계에서 펄스 신호의 피크 파워를 알아내기위해 Low 파워를 측정할 때에도 사용됩니다.
- 산업: 레이저 micro-machine, 레이저 마커
- 산업: 바코드 스캐너, LiDAR 표면 스캐너;
주문 전 확인할 것
주문 전에 아래 항목을 확인해 주세요.
- 전원 — 6.4 POWER Measurement .....................................................................................................6-8
- 인터페이스 — USB 1.1 인터페이스로 Flash ROM, HDD와 같은 대용량 저장 장치도 접속이 가능합니다.
- 구성품 — 자동차/홈 네트워킹: 광 파이버 케이블
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 묻는 질문
YOKOGAWA AQ6373B 사양은 어디까지 확인되나요?
원문 기준으로 Waveform Display Section 5.1 to 5.4 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
YOKOGAWA AQ6373B은(는) 어떤 작업에 사용하나요?
원문에는 입력 커넥터의 입력 손실 변화를 최소화하여 측정 반복성을 높입니다. 내용이 기재되어 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
