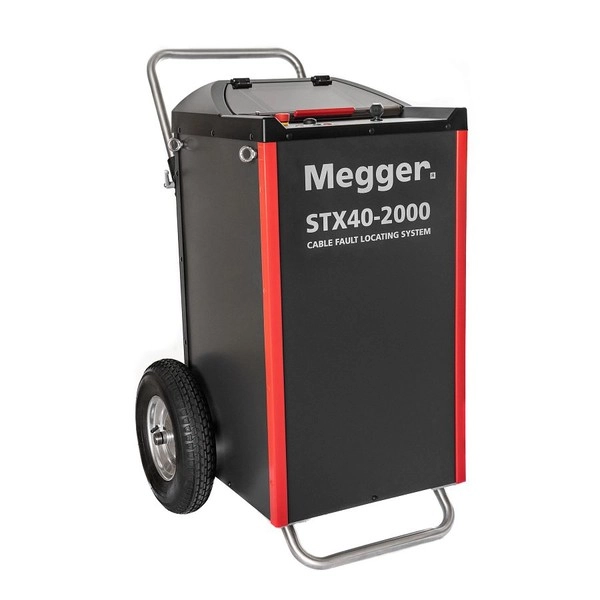

MEGGER 메거 STX40 케이블 고장점 탐지기 시리즈 ☆ 가격문의
111,111원
- 휴대용 실외용 장비, IP 43 규격 적합
- 매우 편리한 ‘Turn & Click’ 단일 로터리 노브 인터페이스
- Surge / Thump 에너지 최대 2,000 J
- 최대 40kV의 DC 테스트,
최대 32kV의 Surging / Thumping 테스트, 최대 40kV의 버닝 테스트 - Prelocation 방법 : Multishot이 있는 인덕티 브 ARM, ICE 및 DECAY
- 접지 연결 모니터링 (F-Ohm) 및 터치 포텐셜 모니터링(F-Voltage)을 위하여 내장된 안전 회로
- 모든 HV 기능에 대한 완전한 TDR 제어
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
메거 ・ MEGGER
– 휴대용 결함 위치 시스템
STX40 시리즈
– Portable Fault Location System
• 케이블 고장점 탐지기
– STX40 Series & STX40-P Series
・ STX40-2000 ・ STX40P-2000 ・ STX40P-2000-4
주요 특징
- 휴대용 실외용 장비, IP 43 규격 적합
- 매우 편리한 ‘Turn & Click’ 단일 로터리 노브 인터페이스
- Surge / Thump 에너지 최대 2,000 J
- 최대 40kV의 DC 테스트,
최대 32kV의 Surging / Thumping 테스트, 최대 40kV의 버닝 테스트 - Prelocation 방법 : Multishot이 있는 인덕티 브 ARM, ICE 및 DECAY
- 접지 연결 모니터링 (F-Ohm) 및 터치 포텐셜 모니터링(F-Voltage)을 위하여 내장된 안전 회로
- 모든 HV 기능에 대한 완전한 TDR 제어
제품 개요
STX40은 시장에서 가장 강력하고 현대적인 휴대용 케이블 고장점 탐지 시스템입니다. 돌출된 저전압 및 중전압 XLPE 및 EPR 절연 케이블의 결함에 대한 표준 강도 테스트, 분석, Prelocating 및 Pinpointing에 이상적입니다. 40kV DC 소스와 강력한 고주파 버너로 PILC 케이블에서도 높은 성능을 보이며 효과적입니다.
STX40은 회전식 노브 또는 산업 등급 컬러 터치 스크린으로 제어되는 전동 HV 스위치로 완전히 자동화됩니다.
STX40 Portable Cable Fault Location System
제품 사양
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
MEGGER STX40 제품 데이터시트의 핵심 사양입니다.
- ■ Field-ready design, IP 43
- ■ Bright, sunlight readable 10.1” color display
- ■ DC test (DC hipot) up to 40 kV, with automatic voltage
- ■ High frequency burn mode with up to 40 kV DC and up
- Protection class IP 43, weather-resistant and rainproof
- Weight 119 kg (262 lbs) standard version
- Insulation test Voltage ranges of 5/10/15/20 kV
- Measuring range of up to 650 MΩ
- 50 mA nominal continuous current at 40 kV
- Voltage ranges of 40/20/10/5 kV
- Max burn currents of 100/200/400/850 mA
- 3 seconds at full output of 32 kV
- Sheath testing Voltage ranges of 3/5/10/20 kV DC
- Operating temperature -20°C ... +55°C (-4°F ... +131°F)
- Storage temperature -40°C ... +70°C (-40°F ... +158°F)
- Mains input supply 2.5 kW wide range power supply
- Dimensions (L x W x H) 710 x 740 x 1,080 mm
- ■ Large 10.1‘‘ sunlight readable touchscreen colour display
- Resolution 1,280 x 800 (WXGA)
- 32 Multishot traces and automatically displays the best trace
- full power pulse of 10 µs at ±100 V ■ High quality measurement with very fast data rate of 533 MHz
- Measuring range X 20 m … 320 km at VOP = 80 m/µs
- Resolution 0.1 m at VOP = 80 m/µs,
- Accuracy 0.1%
- Timebase Accuracy Better than 50 ppm
- Dynamic range 115 dB
- ProRange Yes, +40 dB
- Output impedance 50 Ω, no dedicated internal compensa-
- F-U safety interlock F-U lead, 5 m 820003013
- handle, measuring tip 18 mm, measuring tip 75 mm, tripod, base plate, base plate with bitumen,
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
