KIKUSUI 기쿠수이 PAV20-40 스마트가변스위칭전원(CV_CC) (가격문의)
111,111원
KIKUSUI 기쿠수이 PAV20-40 스마트가변스위칭전원(CV_CC)
PAV 시리즈는 최소형 고전력밀도, 고성능의 정전압(CV)/정전류(CC) 가변형 스위칭 전원입니다. 최대 출력 200W, 400W, 600W, 800W의 4가지 타입으로 출력 전압 10V～650V의 총 64모델*1. 벤치톱 사용을 전제로 하여 총 모델 높이 2U (약 88mm), 동일 사이즈로 통일한 고전력밀도를 자랑하는 사양입니다. 이 시리즈는 아날로그 컨트롤뿐만 아니라 CPU를 탑재하여 시퀀스 설정도 할 수 있습니다.
출력 전류를 확장하는 병렬 운전 기능(최대 6대*2)과 동기 운전 기능도 탑재. 더욱이 동 시리즈는 시스템 업에 불가결한 통신 인터페이스로서 USB, RS232C, RS485를 표준 탑재. 옵션으로 LAN 인터페이스*3도 탑재할 수 있습니다. 고조파 전류 억제 회로를 내장하여 역률 0.99, 전력 환경도 배려하였습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
개요
PAV 시리즈는 최소형 고전력밀도, 고성능의 정전압(CV)/정전류(CC) 가변형 스위칭 전원입니다. 최대 출력 200W, 400W, 600W, 800W의 4가지 타입으로 출력 전압 10V～650V의 총 64모델*1. 벤치톱 사용을 전제로 하여 총 모델 높이 2U (약 88mm), 동일 사이즈로 통일한 고전력밀도를 자랑하는 사양입니다. 이 시리즈는 아날로그 컨트롤뿐만 아니라 CPU를 탑재하여 시퀀스 설정도 할 수 있습니다.
또 출력 전류를 확장하는 병렬 운전 기능(최대 6대*2)과 동기 운전 기능도 탑재. 더욱이 동 시리즈는 시스템 업에 불가결한 통신 인터페이스로서 USB, RS232C, RS485를 표준 탑재. 옵션으로 LAN 인터페이스*3도 탑재할 수 있습니다. 고조파 전류 억제 회로를 내장하여 역률 0.99, 전력 환경도 배려하였습니다.
*1: LAN 탑재(with LAN) 모델 포함
*2: 동일 정격의 PAV 시리즈
*3: 공장 출하 시 옵션
특징
○ 초소형 고전력밀도

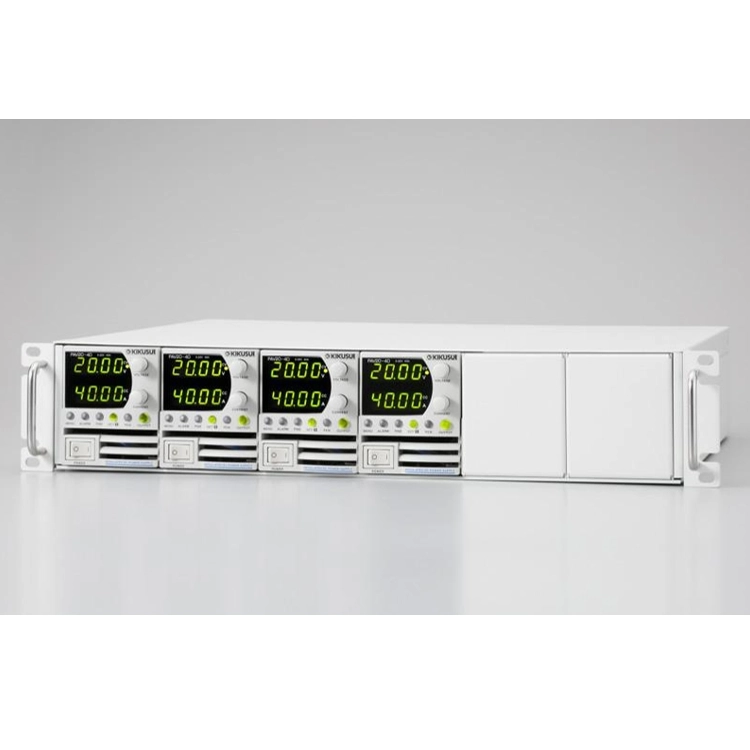

19인치 전용 케이스로 랙 마운트 탑재 가능 (최대 6대 병렬 가능) 200W/400W/600W/800W 4타입이 동일 사이즈
○ 통신 인터페이스 표준 탑재※

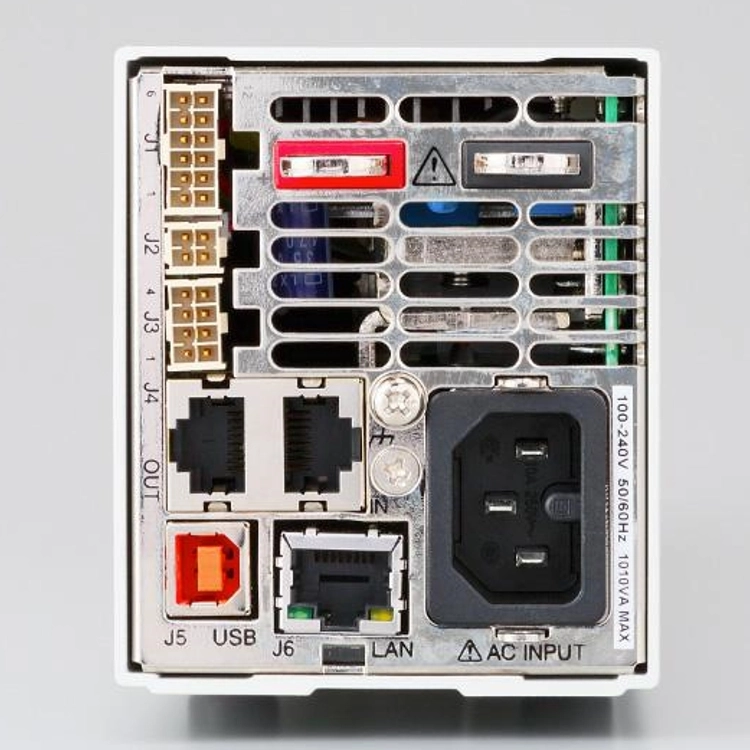

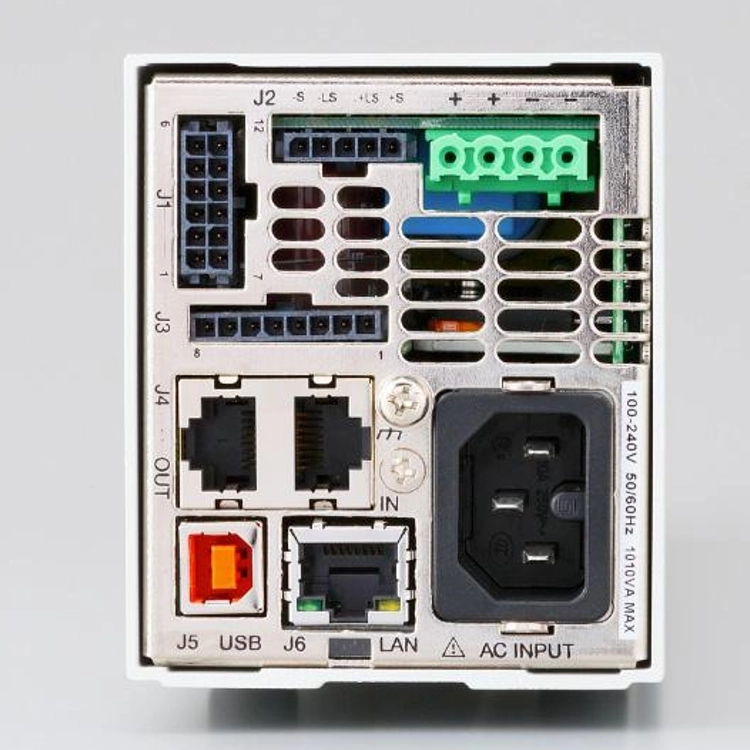

LAN/USB/RS232C/RS485 인터페이스 표준 탑재 ※LAN은 공장 출하 시 옵션입니다.
○ 다출력 시스템 구축
LAN/USB/RS232C/RS485 통신 인터페이스를 사용하여 최대 31채널까지 가변 전원 시스템을 구축 가능
○ 병렬 운전 기능
동일한 전원, 전류 정격의 PAV 시리즈를 이용하여 병렬 운전이 가능합니다. (최대 6대까지 출력 전류 밸런스 기능 포함 원 컨트롤 병렬 접속)
○ 애플리케이션 소프트웨어
시퀀스 작성·제어 소프트웨어 Wavy for PAV（SD024-PAV）

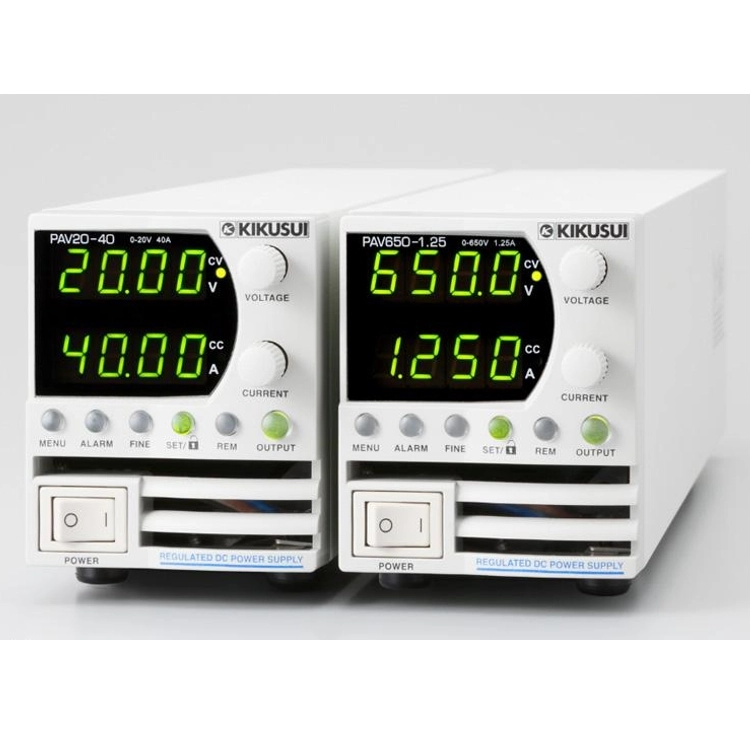

라인 업
| 모델 | 사양 |
| PAV10-20 | 0 〜 10V / 0 〜 20A / 200W |
| PAV20-10 | 0 〜 20V / 0 〜 10A / 200W |
| PAV36-6 | 0 〜 36V / 0 〜 6A / 216W |
| PAV60-3.5 | 0 〜 60V / 0 〜 3.5A / 210W |
| PAV100-2 | 0 〜 100V / 0 〜 2A / 200W |
| PAV160-1.3 | 0 〜 160V / 0 〜 1.3A / 208W |
| PAV320-0.65 | 0 〜 320V / 0 〜 0.65A / 208W |
| PAV650-0.32 | 0 〜 650V / 0 〜 0.32A / 208W |
| PAV10-40 | 0 〜 10V / 0 〜 40A / 400W |
| PAV20-20 | 0 〜 20V / 0 〜 20A / 400W |
| PAV36-12 | 0 〜 36V / 0 〜 12A / 432W |
| PAV60-7 | 0 〜 60V / 0 〜 7A / 420W |
| PAV100-4 | 0 〜 100V / 0 〜 4A / 400W |
| PAV160-2.6 | 0 〜 160V / 0 〜 2.6A / 416W |
| PAV320-1.3 | 0 〜 320V / 0 〜 1.3A / 416W |
| PAV650-0.64 | 0 〜 650V / 0 〜 0.64A / 416W |
| PAV10-60 | 0 〜 10V / 0 〜 60A / 600W |
| PAV20-30 | 0 〜 20V / 0 〜 30A / 600W |
| PAV36-18 | 0 〜 36V / 0 〜 18A / 648W |
| PAV60-10 | 0 〜 60V / 0 〜 10A / 600W |
| PAV100-6 | 0 〜 100V / 0 〜 6A / 600W |
| PAV160-4 | 0 〜 160V / 0 〜 4A / 640W |
| PAV320-2 | 0 〜 320V / 0 〜 2A / 640W |
| PAV650-1 | 0 〜 650V / 0 〜 1A / 650W |
| PAV10-72 | 0 〜 10V / 0 〜 72A / 720W |

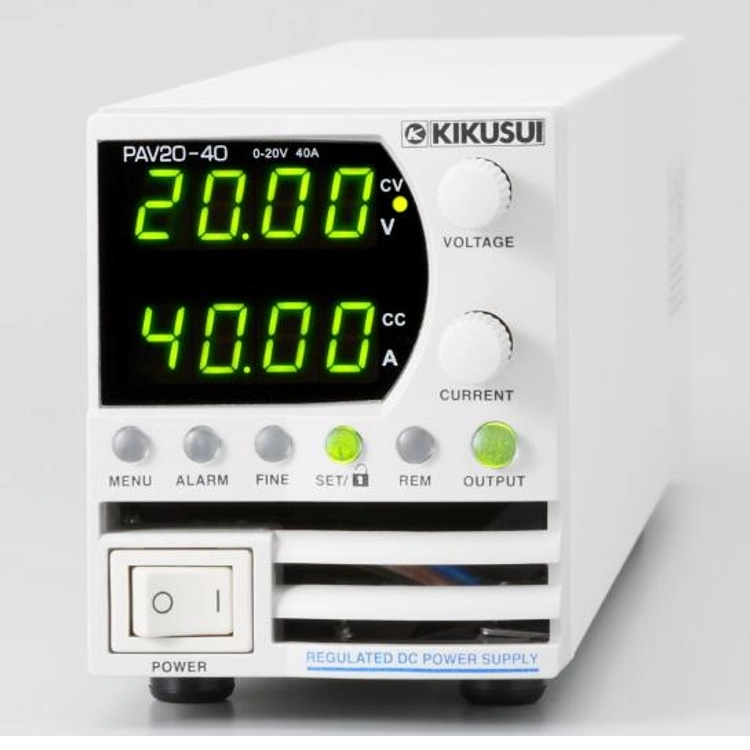

| PAV20-40 | 0 〜 20V / 0 〜 40A / 800W |
| PAV36-24 | 0 〜 36V / 0 〜 24A / 864W |
| PAV60-14 | 0 〜 60V / 0 〜 14A / 840W |
| PAV100-8 | 0 〜 100V / 0 〜 8A / 800W |
| PAV160-5 | 0 〜 160V / 0 〜 5A / 800W |
| PAV320-2.5 | 0 〜 320V / 0 〜 2.5A / 800W |

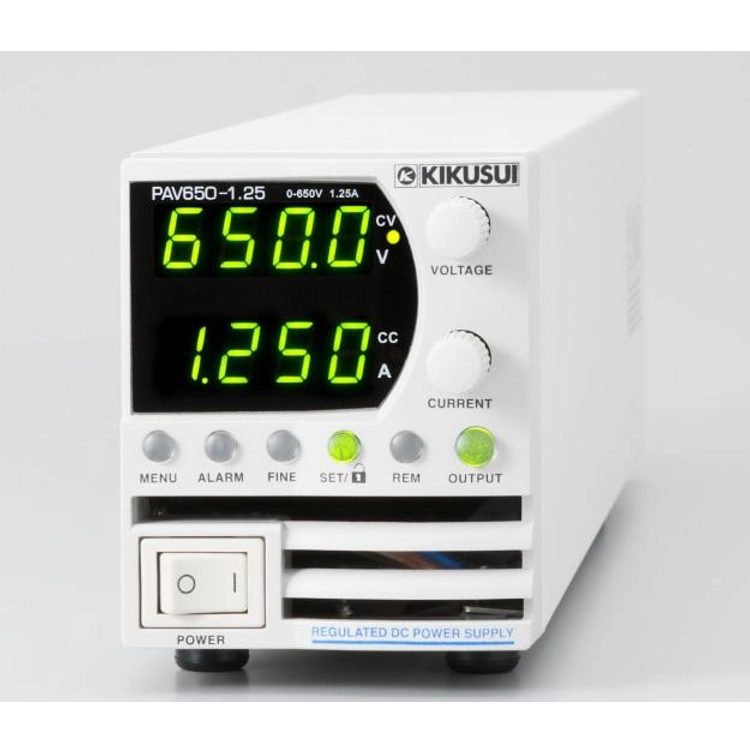

| PAV650-1.25 | 0 〜 650V / 0 〜 1.25A / 812.5W |
옵션 (관련 제품)
PAV/E
PAV 시리즈용 전원 코드
PAV 시리즈용 전원 코드. 유럽 플러그 포함 10A,250V,2m IEC60884-1 타입
PAV/O
PAV 시리즈용 전원 코드
PAV 시리즈용 전원 코드. 단말 상시 차단 10A,250V,2m 플러그 없는 타입
PAV/U
PAV 시리즈용 전원 코드
PAV 시리즈용 전원 코드. 미국 플러그 포함 13A,125V,2m NEMA5-15P 타입
KRA2-PAV
PAV 시리즈용 랙 마운트 어댑터

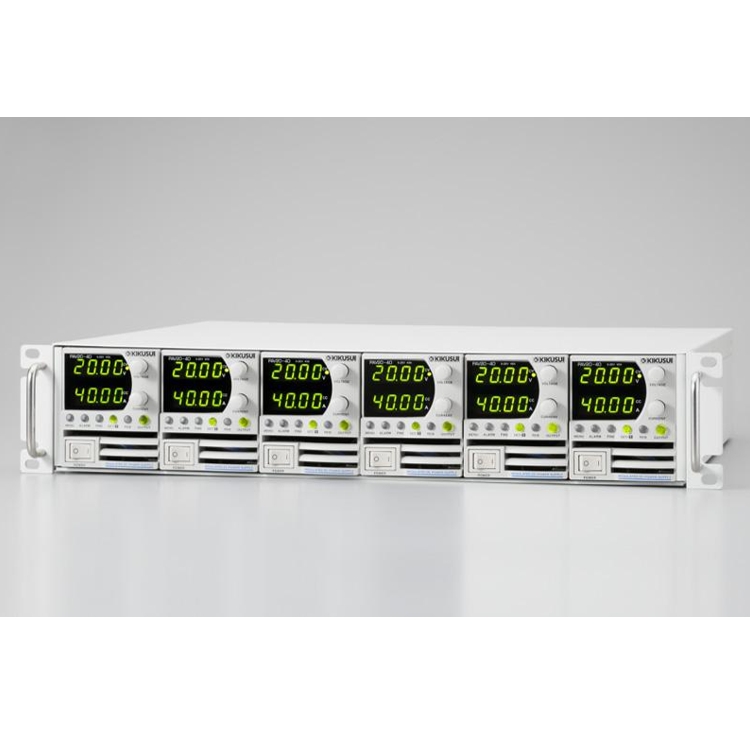

PAV 시리즈용 랙 마운트 어댑터 (최대 6대를 수납할 수 있습니다.)
CC01-PAV
PAV 시리즈용 하프 사이즈 커버

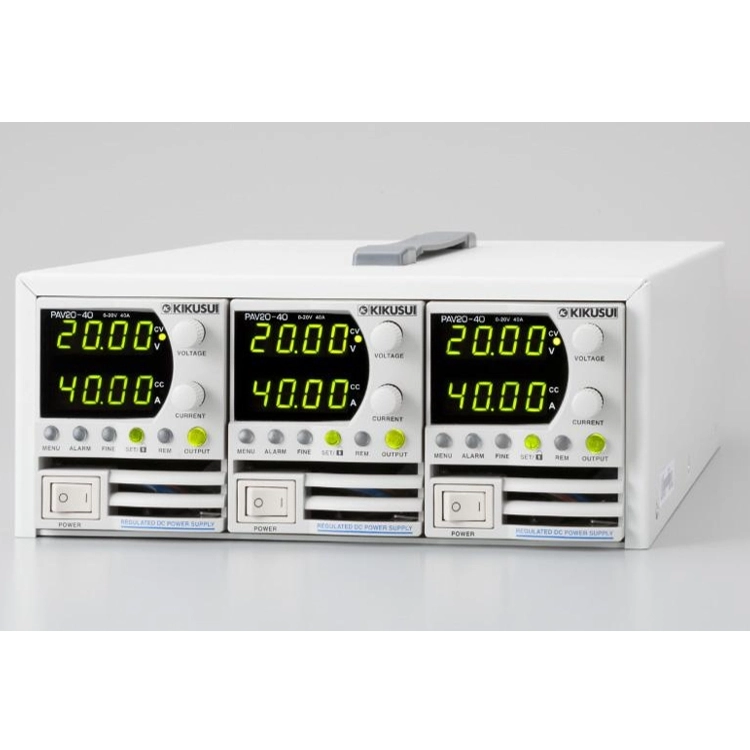

PAV 시리즈용 하프 사이즈 커버 (최대 3대를 일체화할 수 있습니다.)
KBP2-6-PAV
PAV 시리즈용 1/6 폭 블랭크 패널
PAG/485-9
RS485 접속 케이블 - Dsub9P (PAV시리즈)
RS485 접속 케이블 - Dsub9P L=2m
PAG/232-9
RS232C 접속 케이블 - Dsub9P (PAV시리즈)
RS232C 접속 케이블 - Dsub9P L=2m
PAG/232-25
RS232C 접속 케이블 - Dsub25P (PAV시리즈)
RS232C 접속 케이블 - Dsub25P L=2m
PAG/RJ45
RS485 접속 시리얼 링크 케이블(PAV시리즈)
RS485 접속 시리얼 링크 케이블 L=0.5m
Wavy for PAV (SD024-PAV)
시퀀스 작성 소프트웨어
PAV시리즈용시퀀스 작성 소프트웨어
