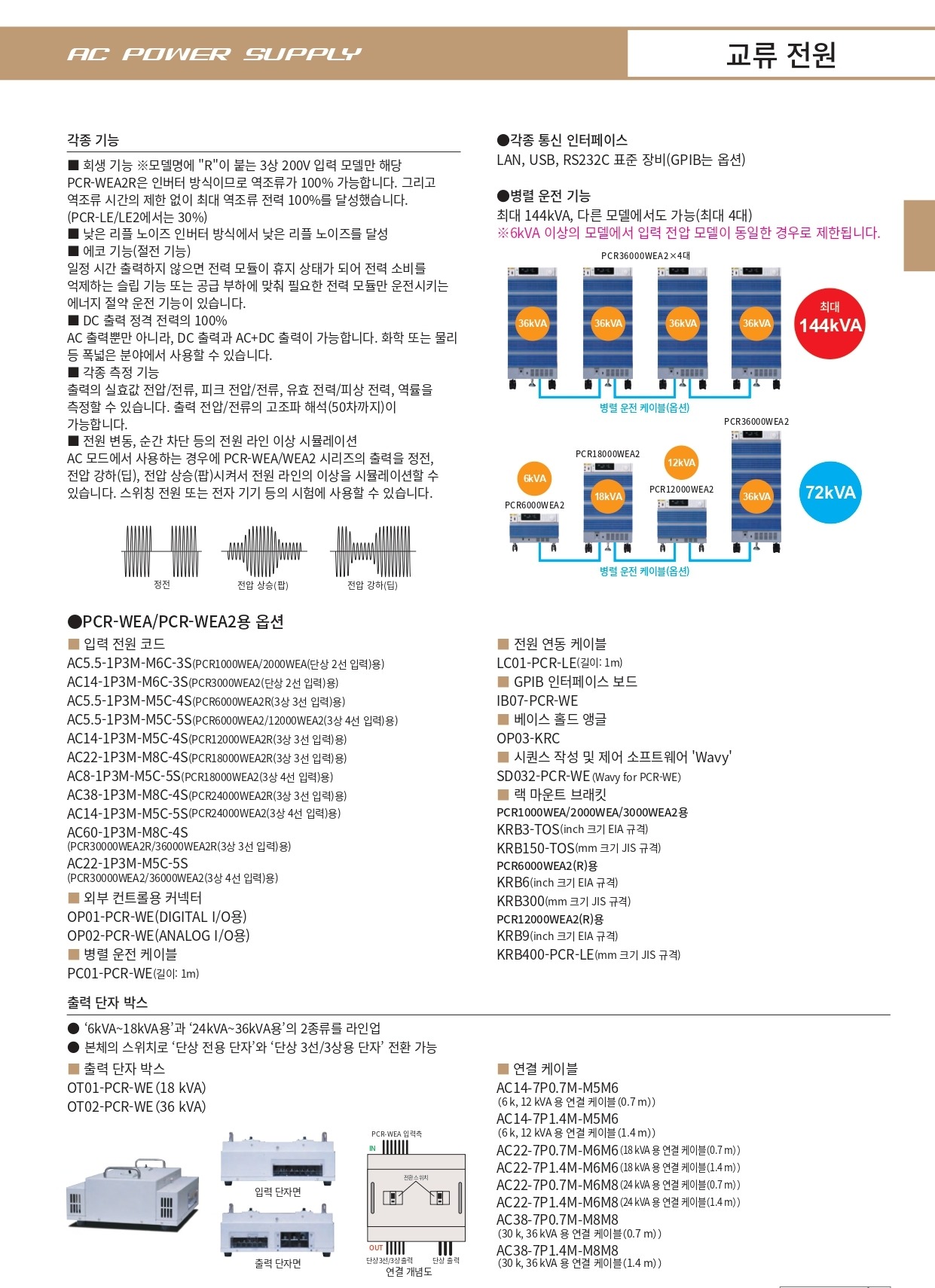

개요

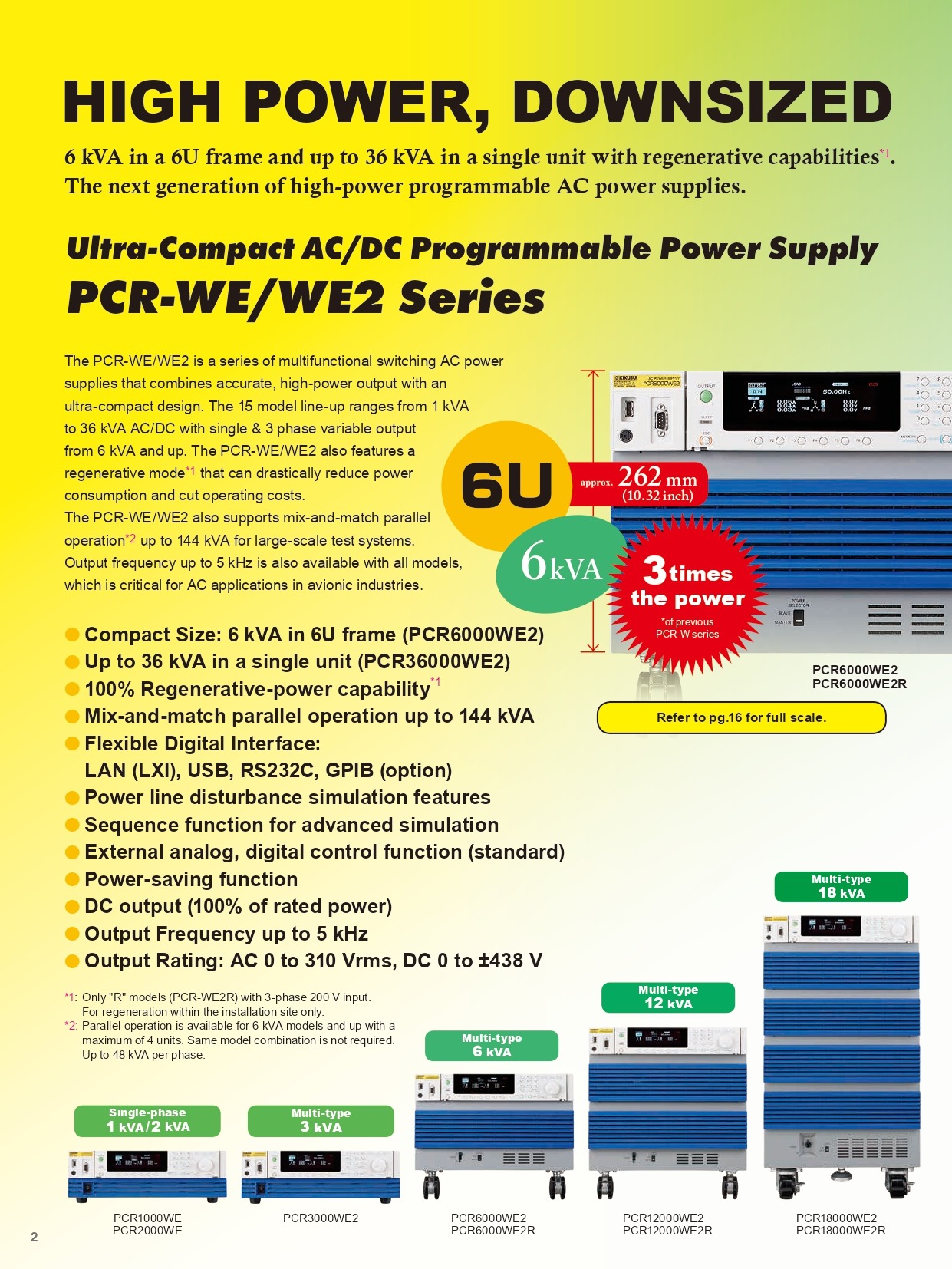

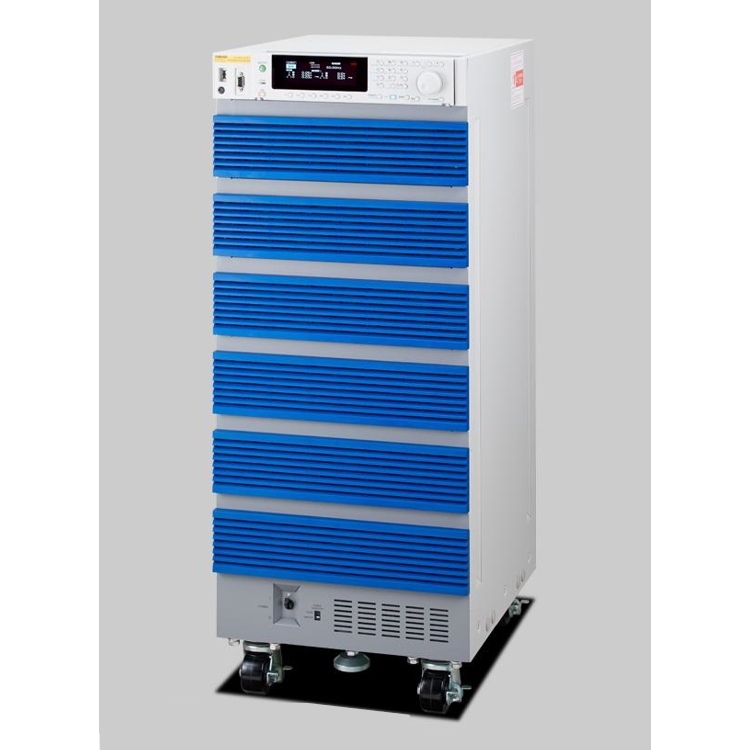

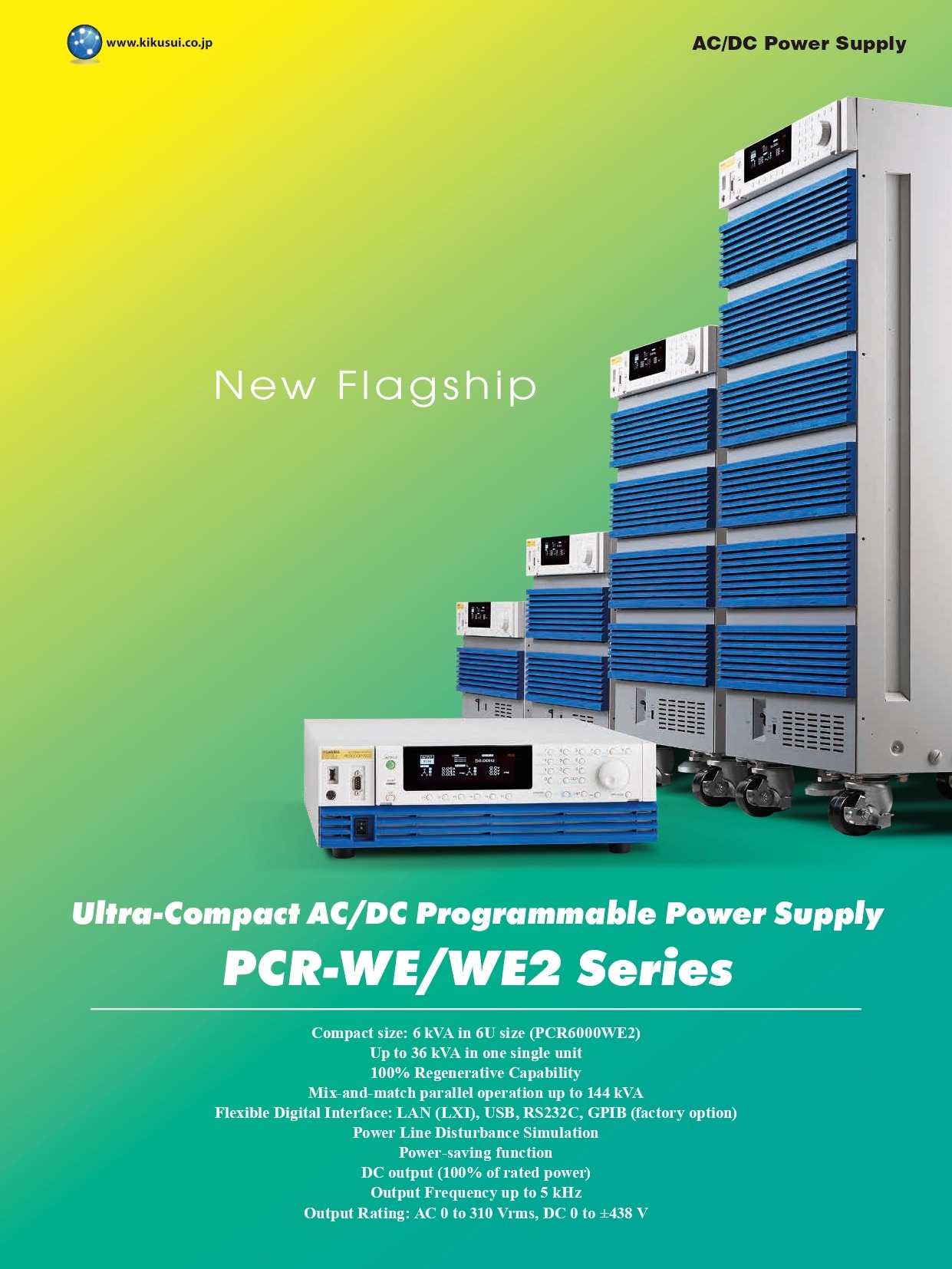

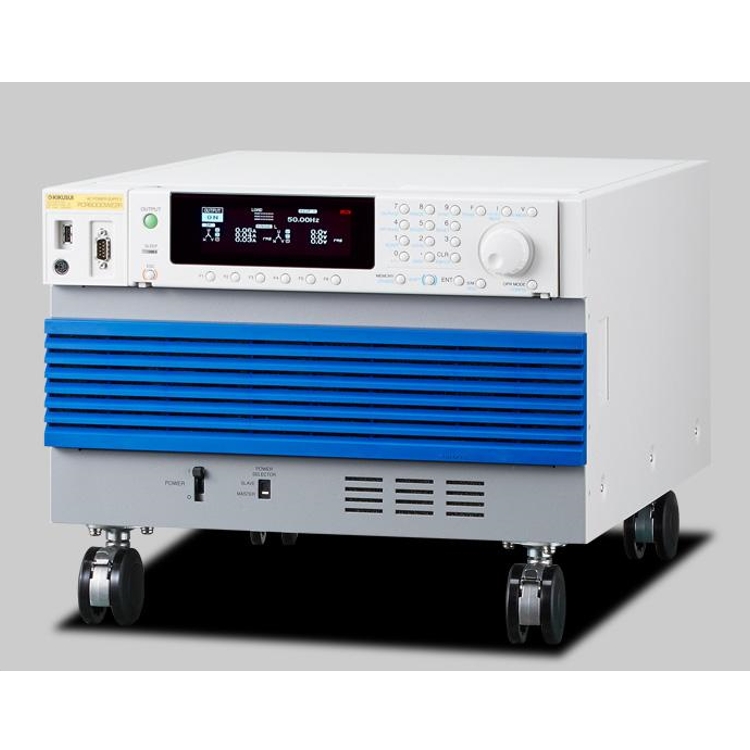

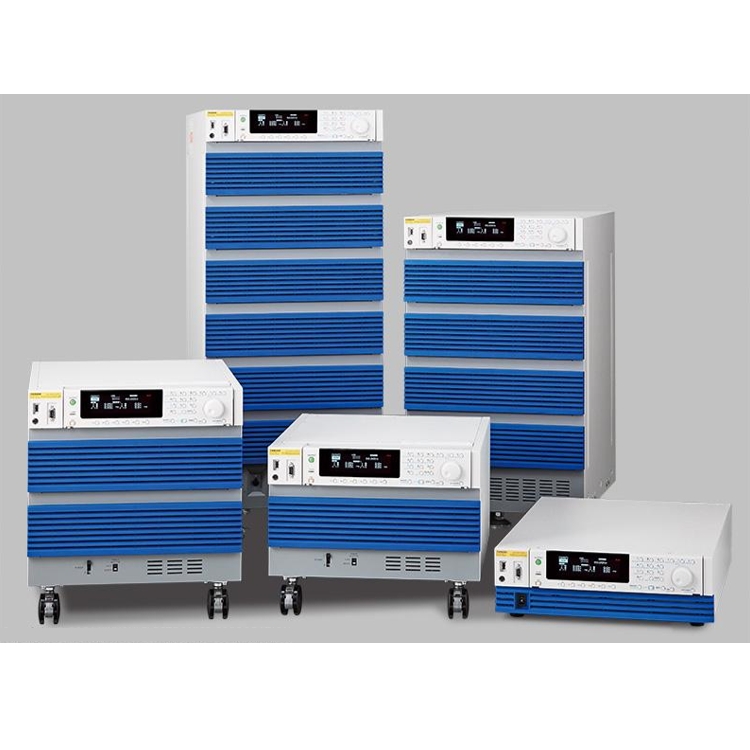

PCR-WE / WE2 시리즈는 초소형 고출력 밀도, 고성능 PWM 인버터 대용량 AC / DC 안정화 전원 공급 장치입니다. 최대 출력 1kVA, 2kVA, 3kVA, 6kVA, 12kVA, 18kVA, 24kVA, 30kVA, 36kva 모든 15의 모형. 6kVA 고출력 밀도의 6U 크기 단일 캐비닛에서 36kVA를 달성하도록 설계되었습니다. 3kVA 이상은 멀티 타입 단상 / 단상 3 선 / 삼상 출력의 전환이 가능합니다 (PCR-WE2 / WE2R). 또한 회생 기능 *1가 내장 된 모델도 라인업 (PCR-WE2R 모델). 또한 병렬 운전 *2 케이블을 통해 최대 144kVA까지 확장이 가능합니다.
특징

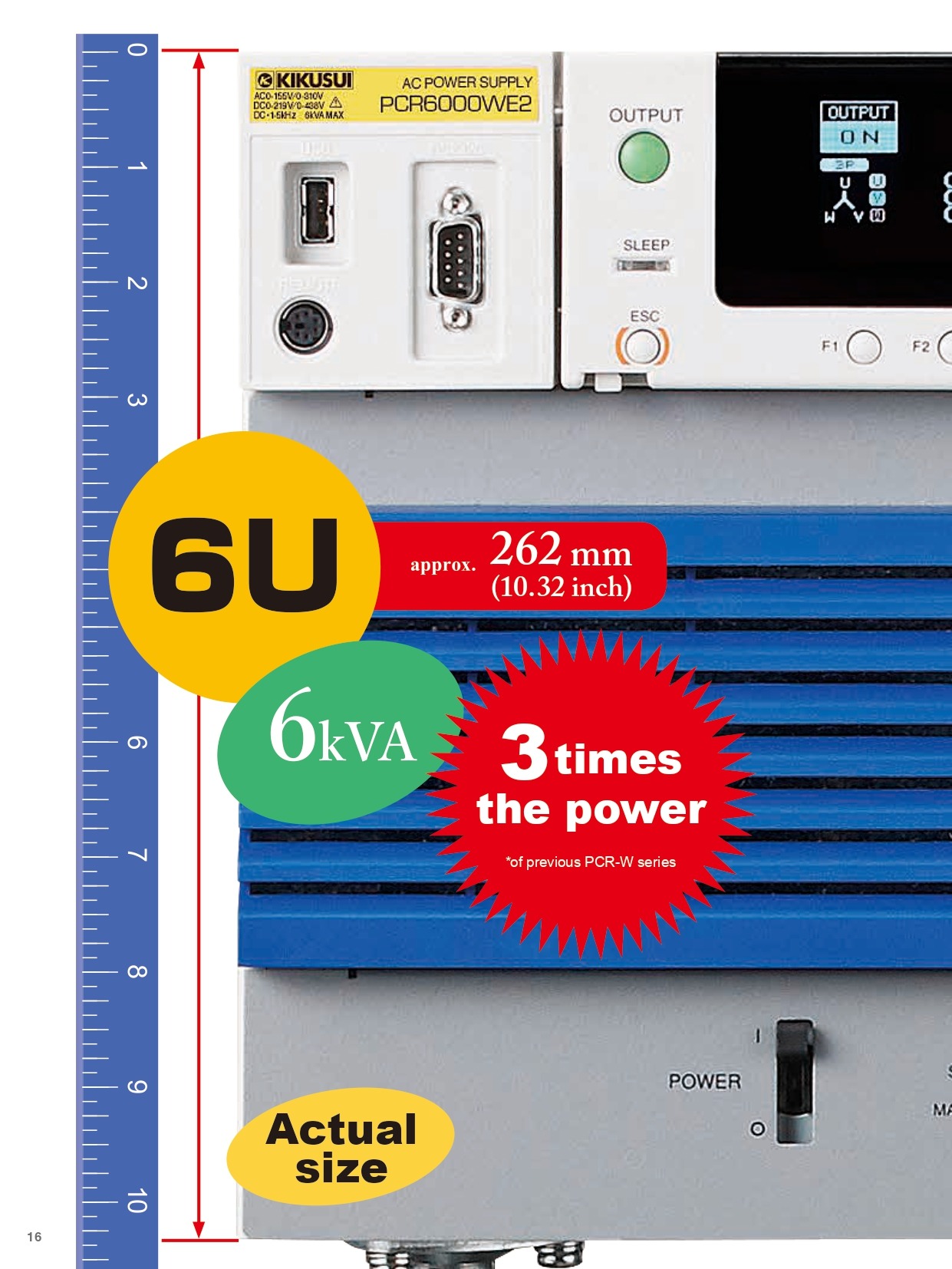

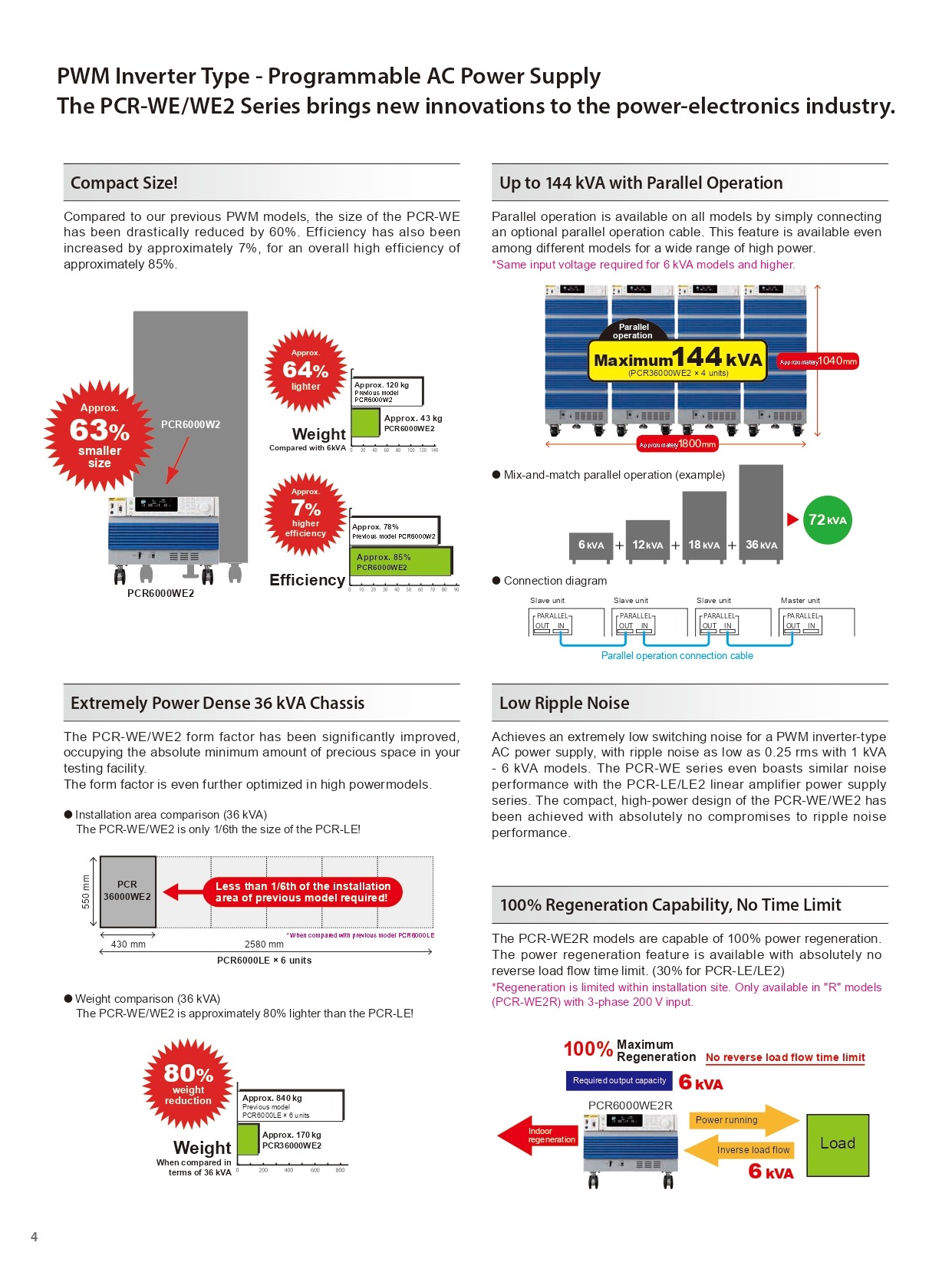

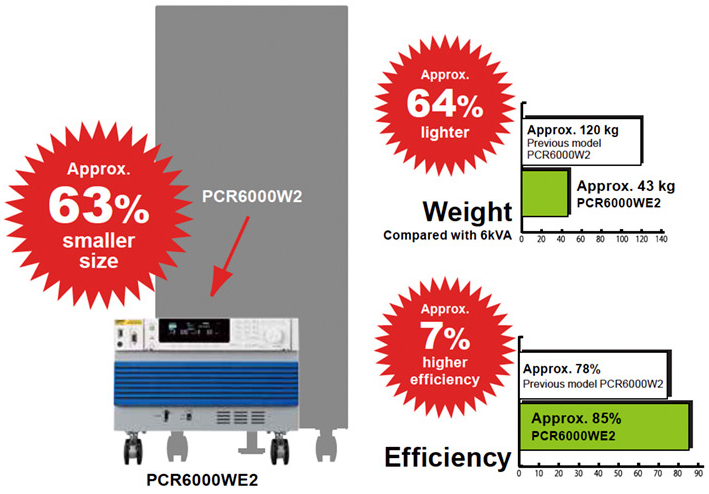

○ 컴팩트 사이즈!
이전의 PWM 모델과 비교했을 때, PCR-WE의 크기는 최대 60 %까지 크게 줄였습니다. 효율성은 약 85 %의 전체 고효율을 위해 약 7 % 증가했습니다.

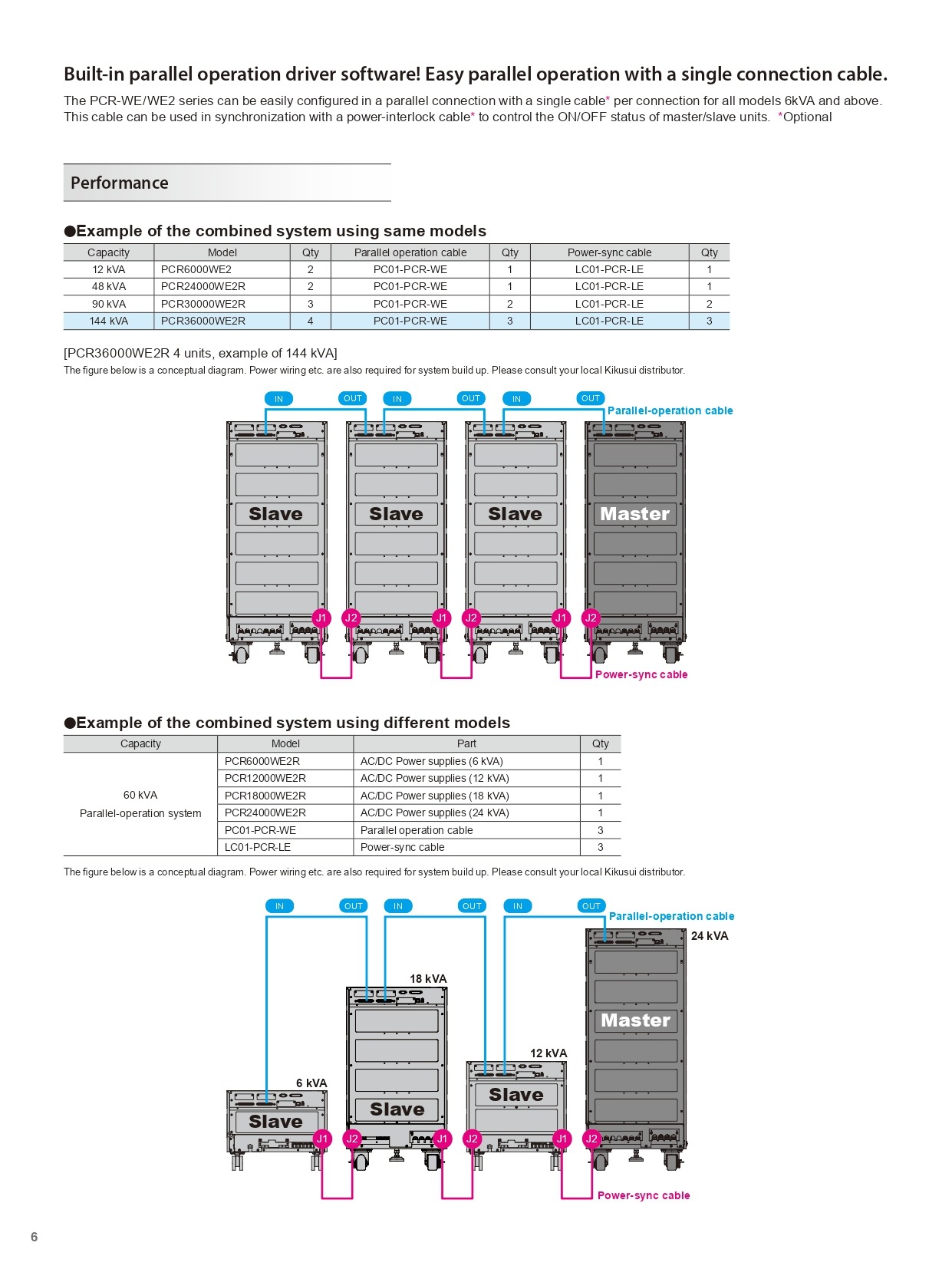

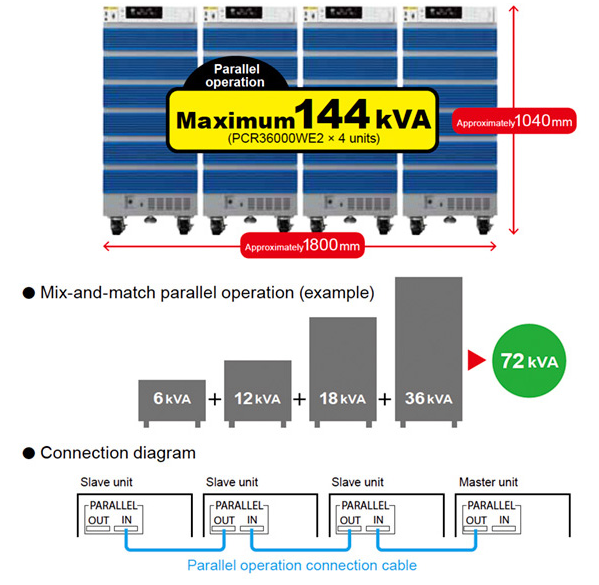

○ "병렬 운전 가능"최대 144kVA
병렬 작동은 옵션 병렬 작동 케이블을 연결하기 만하면 모든 모델에서 사용할 수 있습니다. 이 기능은 광범위한 고출력을 위해 여러 모델 중에서도 사용할 수 있습니다.

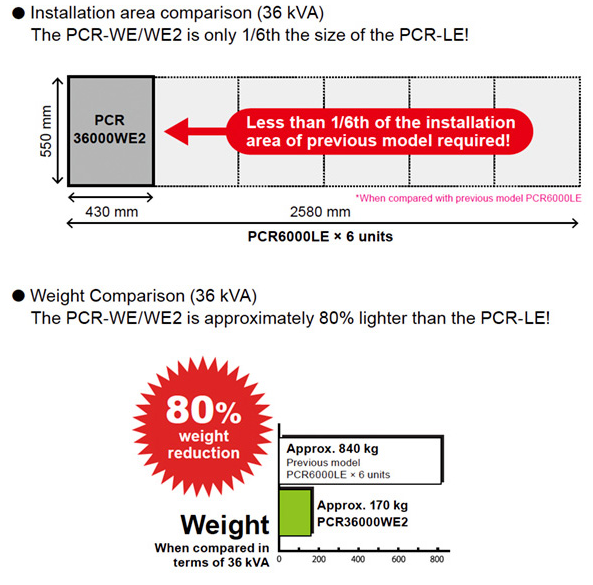

○ 단일 캐비닛에서 "초고 전력 밀도"36kVA
전원 설치 장소에 고민이 있다면, 공간 요소를 크게 향상시킨 PCR-WE / WE2가 공간 절약 화에 크게 기여할 수 있습니다. 대용량 모델이 될 정도로 공간 효과가 커집니다.
○ 낮은 리플 노이즈
PWM 인버터 유형 AC 전원 공급 장치의 경우 매우 낮은 스위칭 잡음으로 1 kVA - 6kVA 모델로 0.25 rms의 낮은 리플 잡음을 달성합니다.리니어 앰프 방식의 당사 PCR-LE / LE2과 비교해도 실측 값은 동등을 자랑합니다.일반적으로 대용량화에 따라 리플 노이즈는 커지는 경향이 있지만, PCR-WE / WE2는 대용량화와 낮은 리플 노이즈를 양립하고 있습니다.

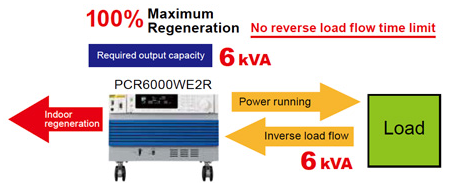

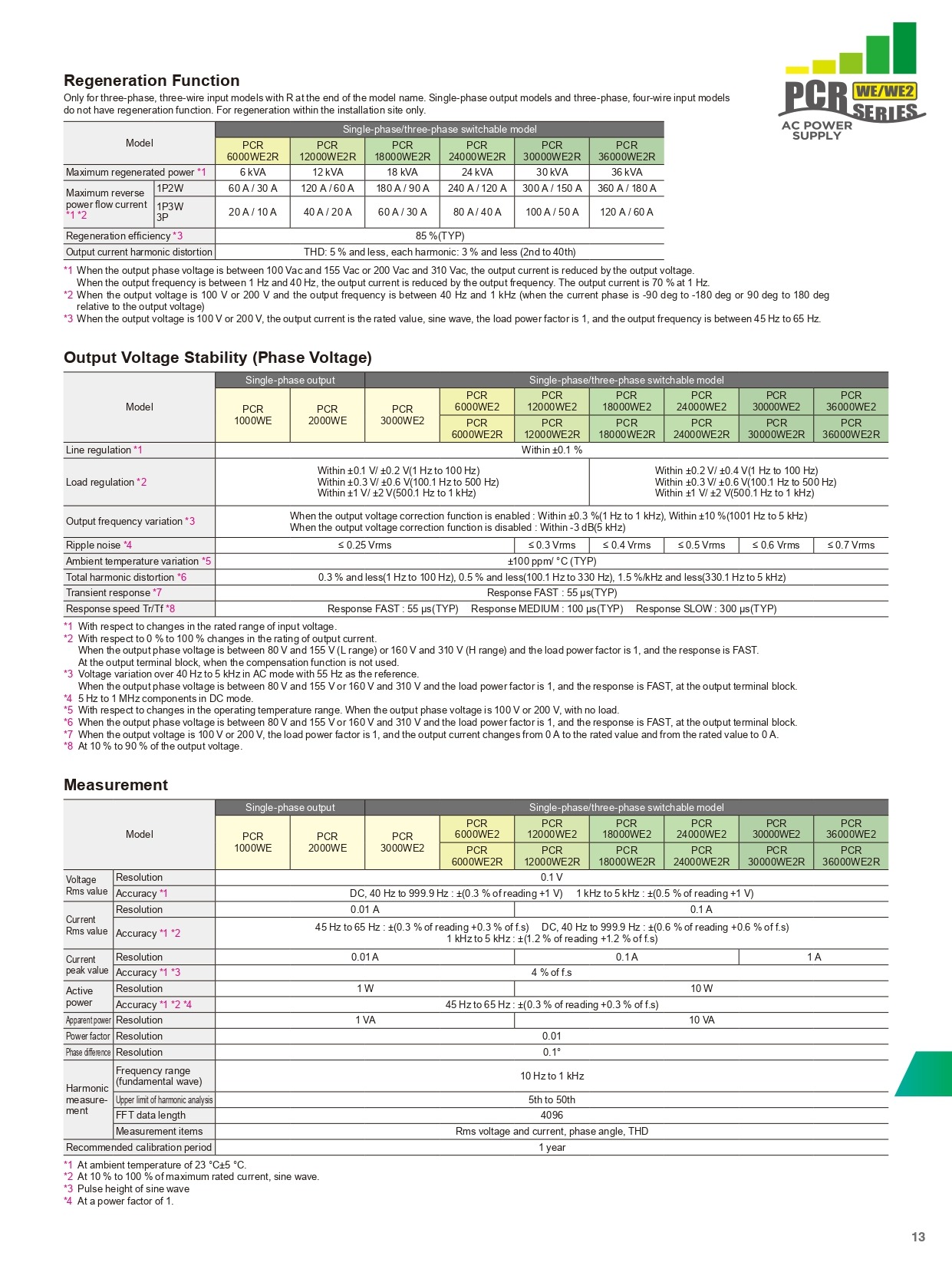

○ 회생 기능 : 100 %, 시간 제한 없음
PCR-WE2R 모델은 100 % 전력 재생이 가능합니다.또한 역 조류 시간의 제한없이 최대 역 조류 전력 100 %를 달성하고 있습니다. (PCR-LE / LE2는 30 %)
※ 구내 회생에 한한다. 모델 이름 끝에 "R"이 붙는 삼상 200V 입력 모델 만.

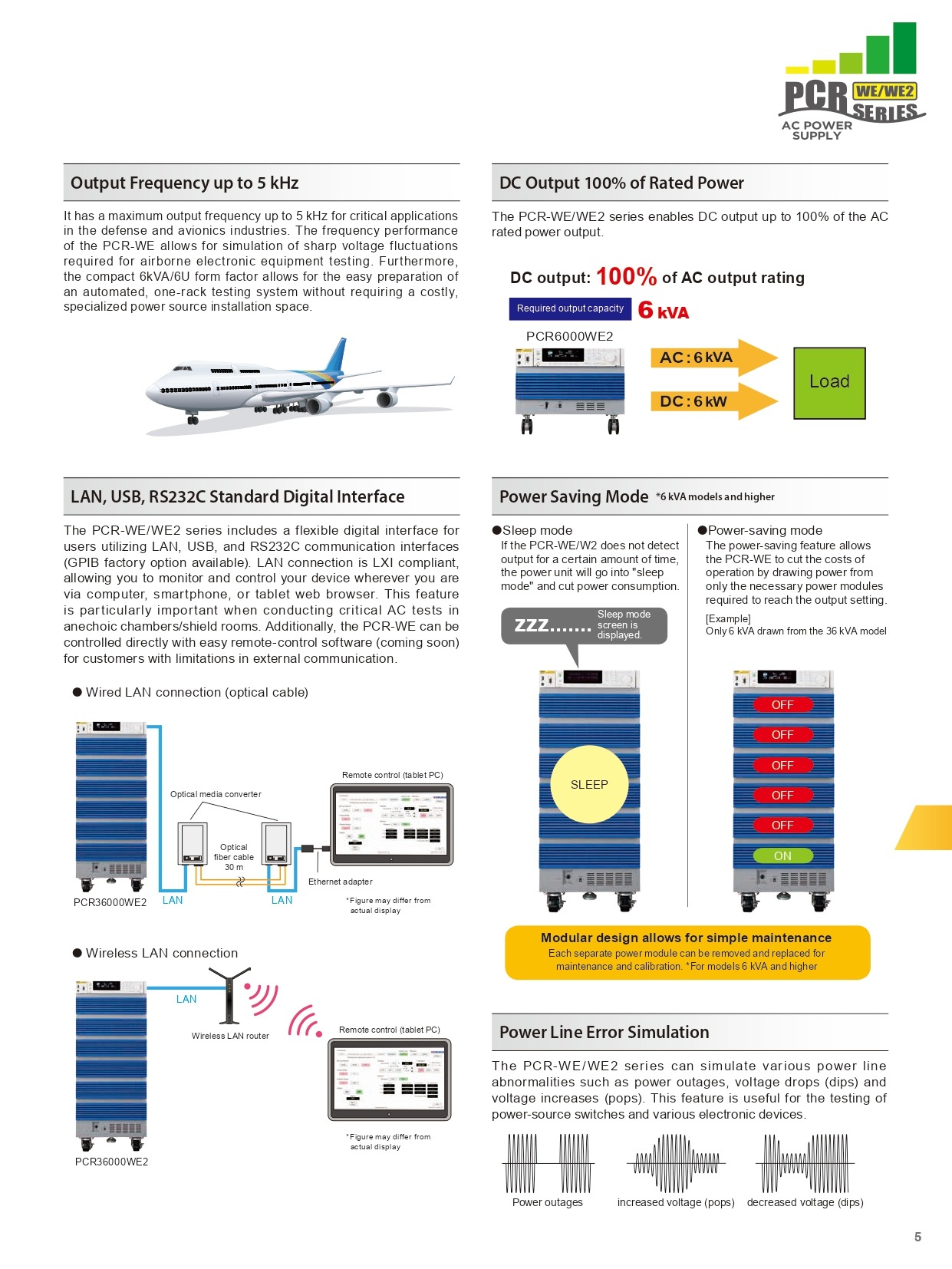

○ 최대 출력 주파수 : 5kHz
최대 출력 주파수는 5kHz에서 국방 · 항공기 탑재 전자 장비의 시험에 대응합니다.최대 출력 주파수는 5kHz에서 국방 · 항공기 탑재 전자 장비의 시험에 대응합니다.최대 출력 주파수는 5kHz에서 국방 · 항공기 탑재 전자 장비의 시험에 대응합니다.최대 출력 주파수 5kHz의 PCR-WE / WE2 시리즈는 고주파가 필요한 장비에 대해서도 여유를 가지고 시험을 실시 할 수 있습니다.최대 출력 주파수 5kHz의 PCR-WE / WE2 시리즈는 고주파가 필요한 장비에 대해서도 여유를 가지고 시험을 실시 할 수 있습니다.
○ DC 출력 정격 전력의 100 %
PCR-WE / WE2는 AC 정격 출력에 대해 100 % DC도 출력 가능합니다.

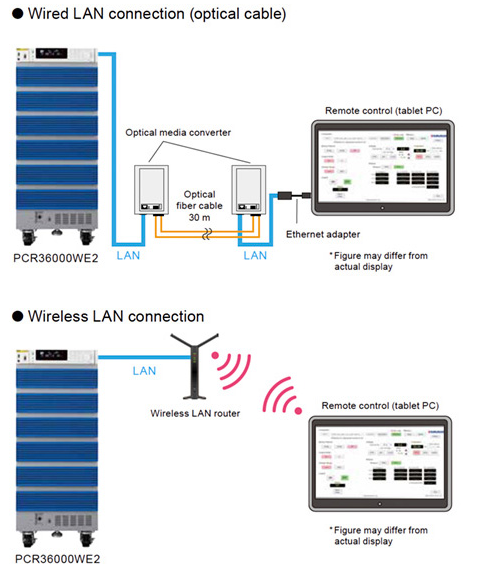

○ LAN, USB, RS232C 표준 디지털 인터페이스
PCR-WE / WE2 표준은 LAN, USB, RS232C와 같은 데이터 인터페이스를 갖추고 있습니다. (GPIB는 선택 사항입니다.) 특히 LAN은 LXI를 지원하며 컴퓨터, 스마트 폰 및 태블릿과 같은 웹 브라우저에서 모니터링 할 수 있습니다.예를 들어 다른 건물에있는 PCR-WE / WE2의 원격 제어 관리도 손쉽게 있습니다.전파 암실 / 실드 룸에 사용하는 교류 안정화 전원은 LAN (LXI) 장거리 원격 제어에 대응하는 것도 중요한 요소입니다.

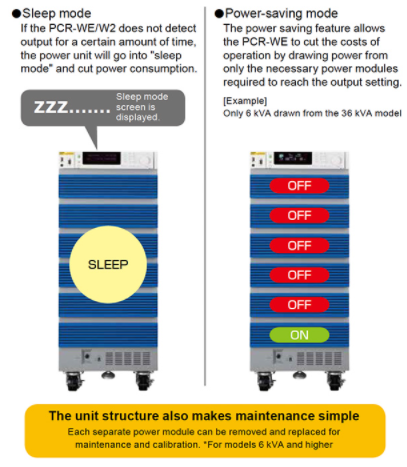

○ 에코 기능 (절전 운전) ※ 6kVA 이상의 모델

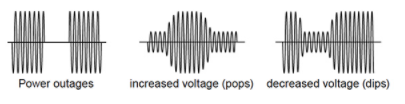

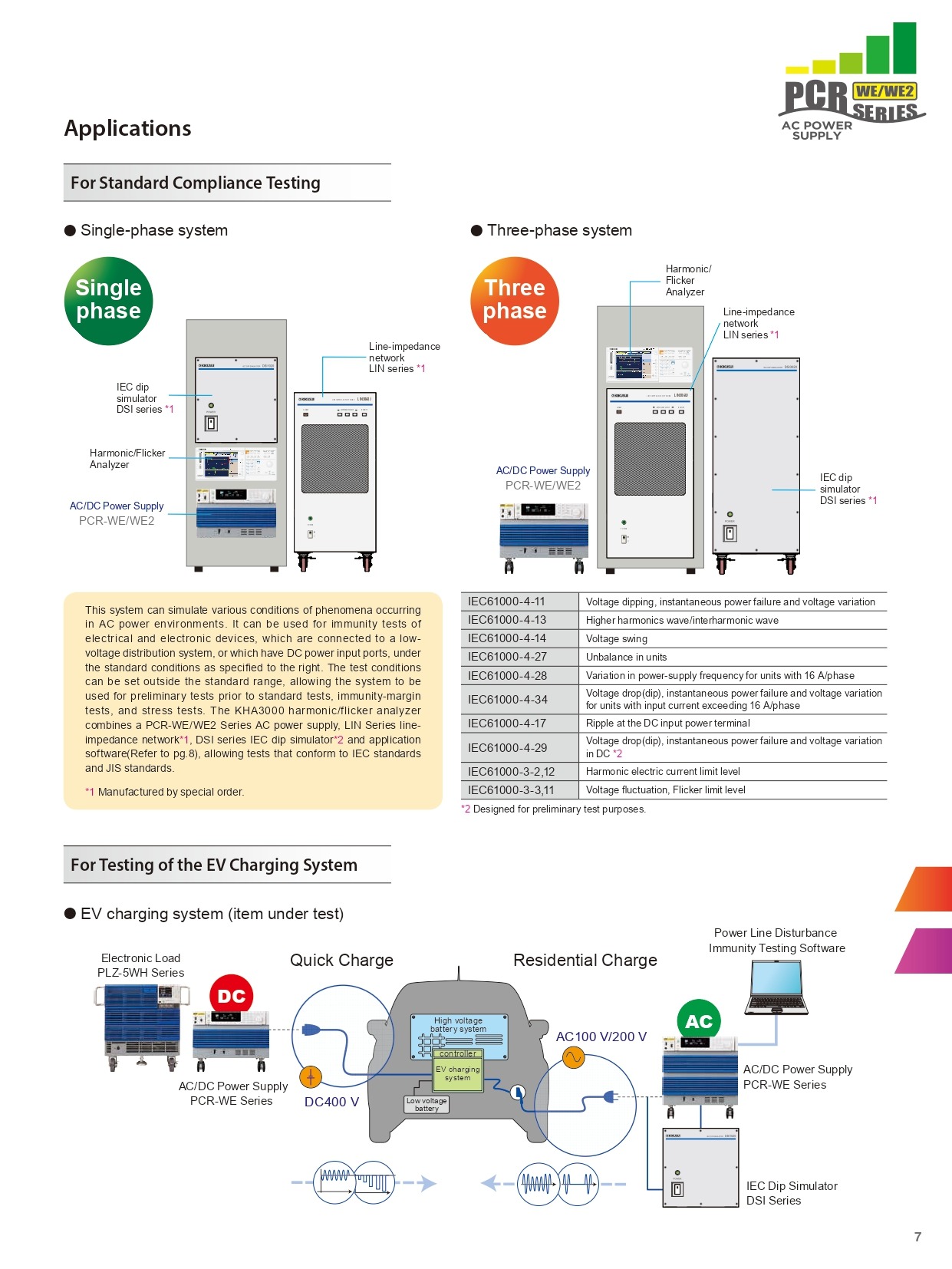

○ 전원 라인 이상 시뮬레이션
PCR-WE / WE2의 출력을 정전, 전압 강하 (강하), 전압 상승 (팝)시켜 전원 라인 이상 시뮬레이션 수 있습니다.스위칭 전원이나 전자 기기 등의 시험에 사용할 수 있습니다.

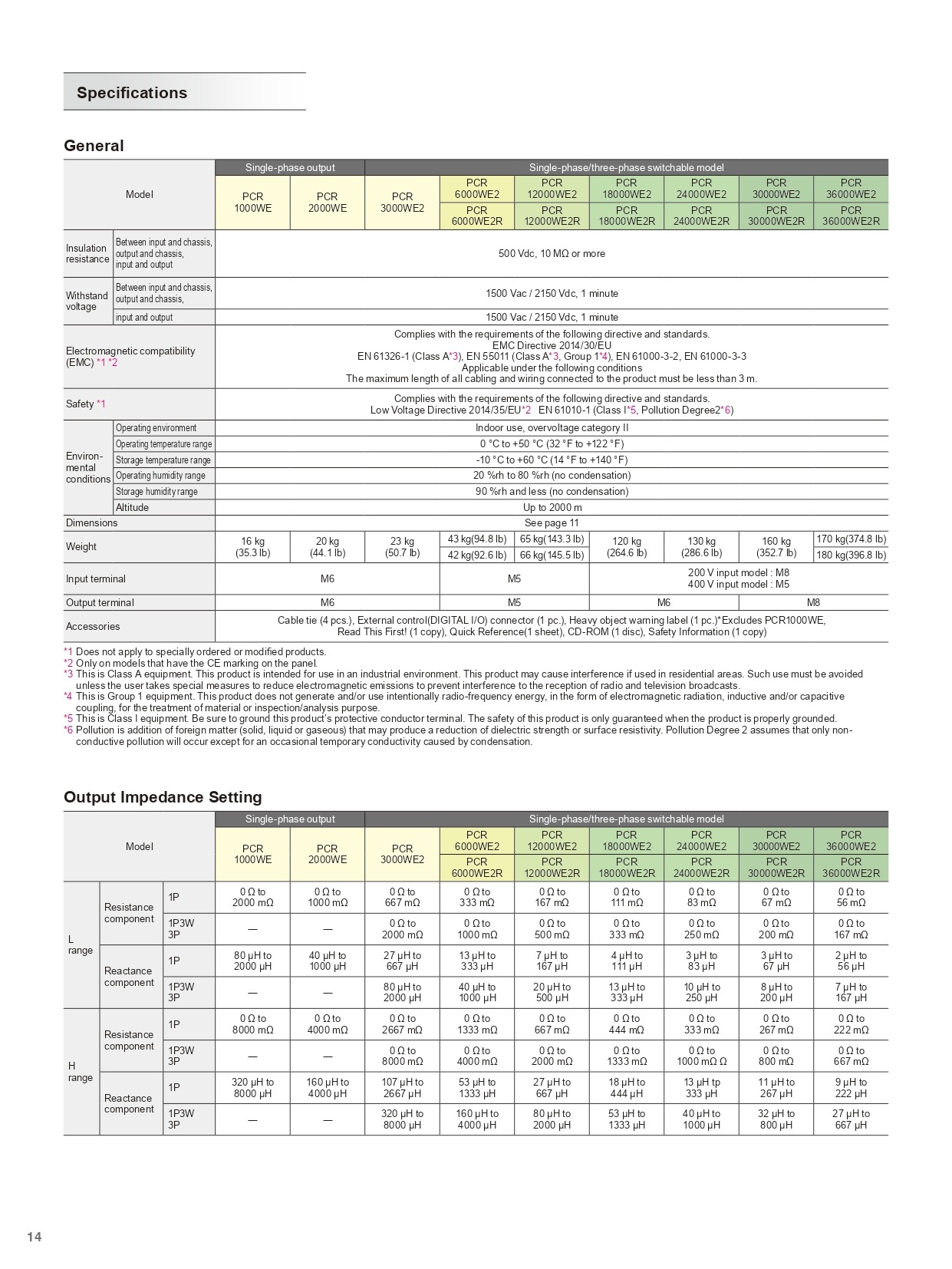

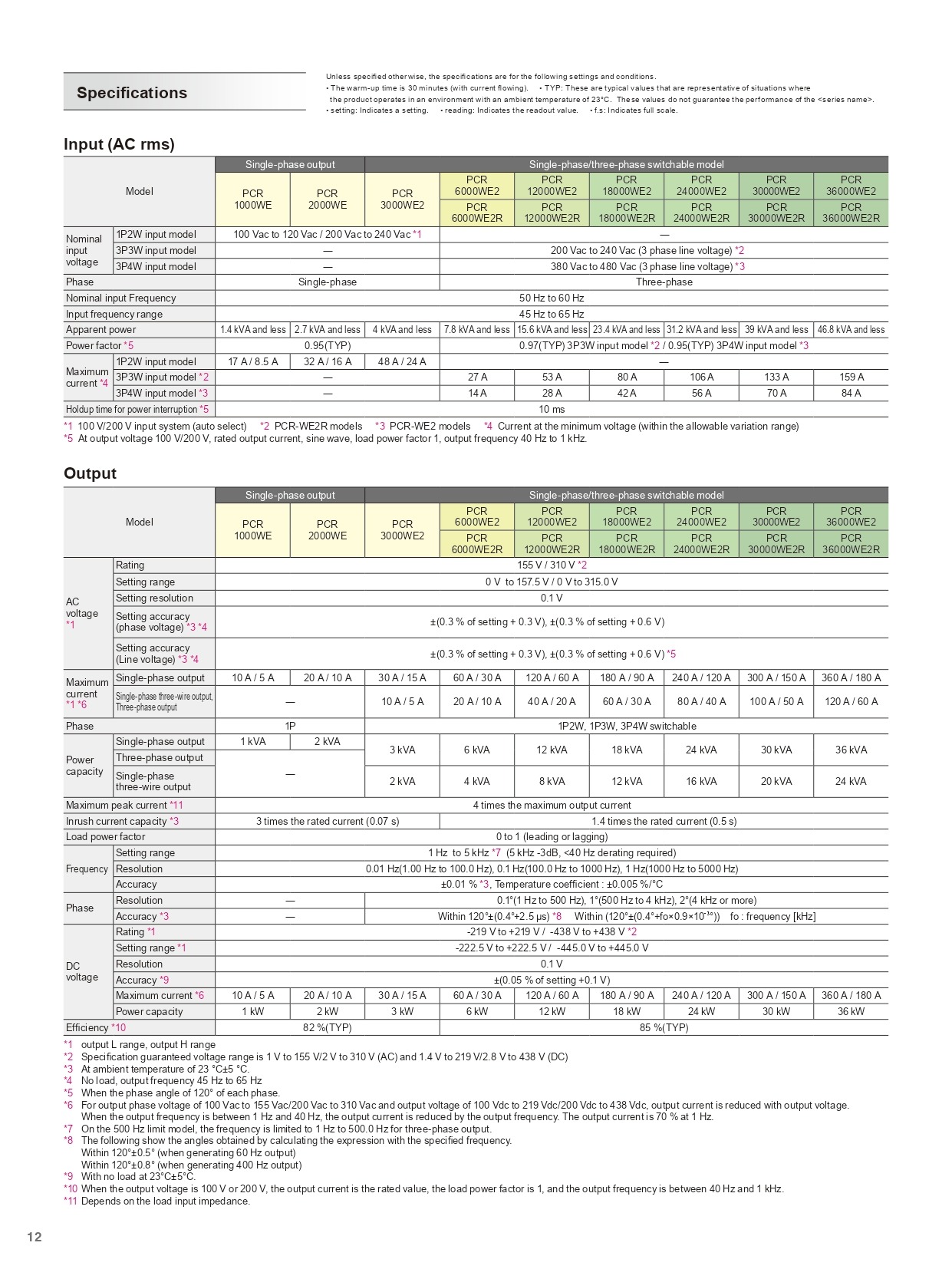

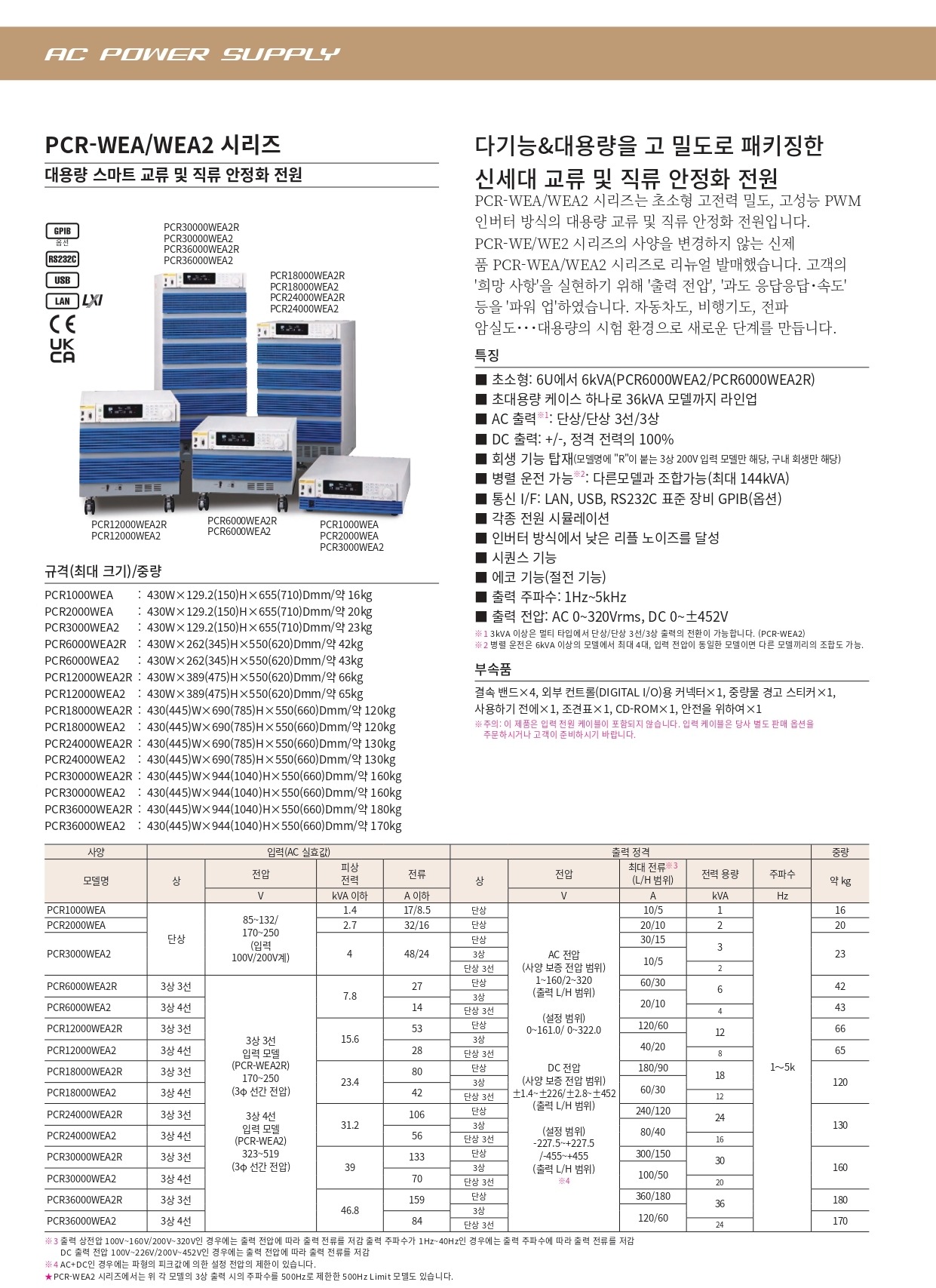

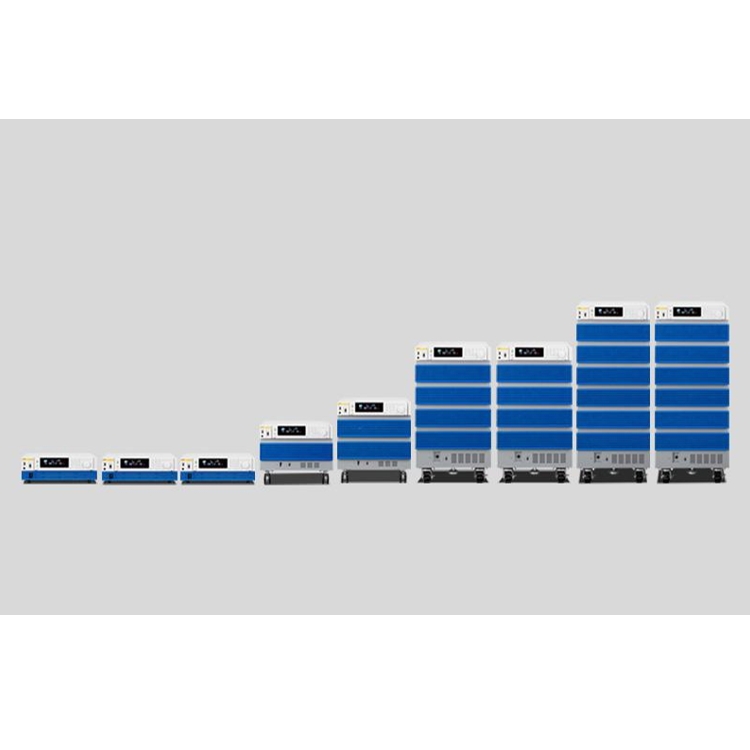

라인 업
| 모델 | 사양 |

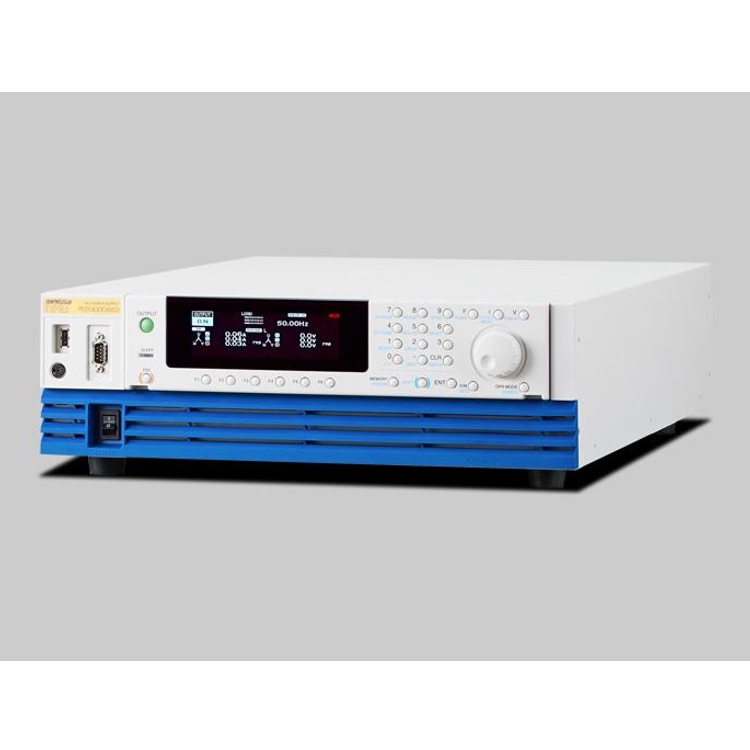

| PCR1000WE | 단상 1 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR2000WE | 단상 2 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR3000WE2 | 단상 3 kVA / 단상 3선 2 kVA / 3상 3 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR6000WE2R | 단상 6 kVA / 단상 3선 4 kVA / 3상 6 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형, 전력 회수 기능 탑재 |

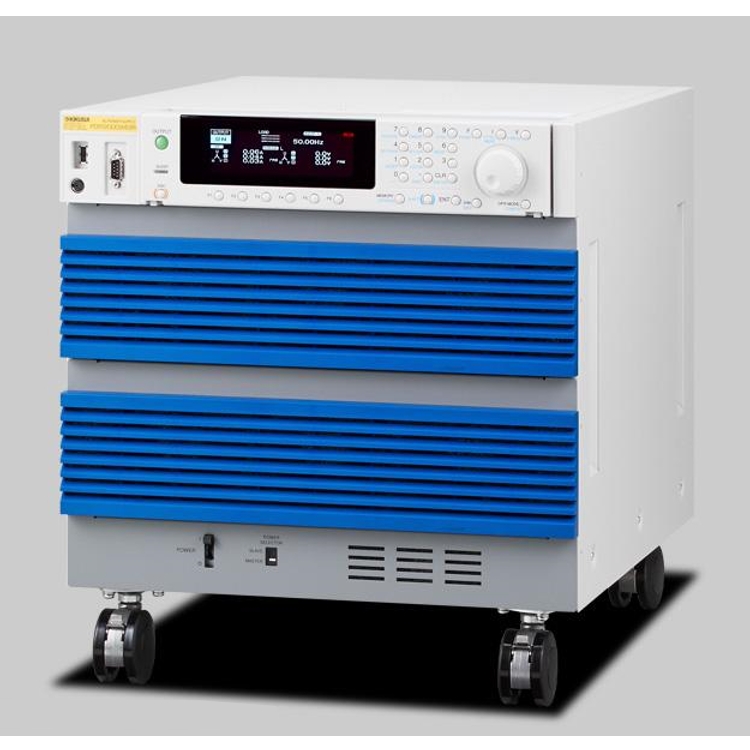

| PCR6000WE2 | 단상 6 kVA / 단상 3선 4 kVA / 3상 6 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR12000WE2R | 단상 12 kVA / 단상 3선 8 kVA / 3상 12 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형, 전력 회수 기능 탑재 |
| PCR12000WE2 | 단상 12 kVA / 단상 3선 8 kVA / 3상 12 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR18000WE2R | 단상 18 kVA / 단상 3선 12 kVA / 3상 18 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형, 전력 회수 기능 탑재 |
| PCR18000WE2 | 단상 18 kVA / 단상 3선 12 kVA / 3상 18 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR24000WE2R | 단상 24 kVA / 단상 3선 16 kVA / 3상 24 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형, 전력 회수 기능 탑재 |
| PCR24000WE2 | 단상 24 kVA / 단상 3선 16 kVA / 3상 24 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR30000WE2R | 단상 30 kVA / 단상 3선 20 kVA / 3상 30 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형, 전력 회수 기능 탑재 |
| PCR30000WE2 | 단상 30 kVA / 단상 3선 20 kVA / 3상 30 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |
| PCR36000WE2R | 단상 36 kVA / 단상 3선 24 kVA / 3상 36 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형, 전력 회수 기능 탑재 |
| PCR36000WE2 | 단상 36 kVA / 단상 3선 24 kVA / 3상 36 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 유형 |

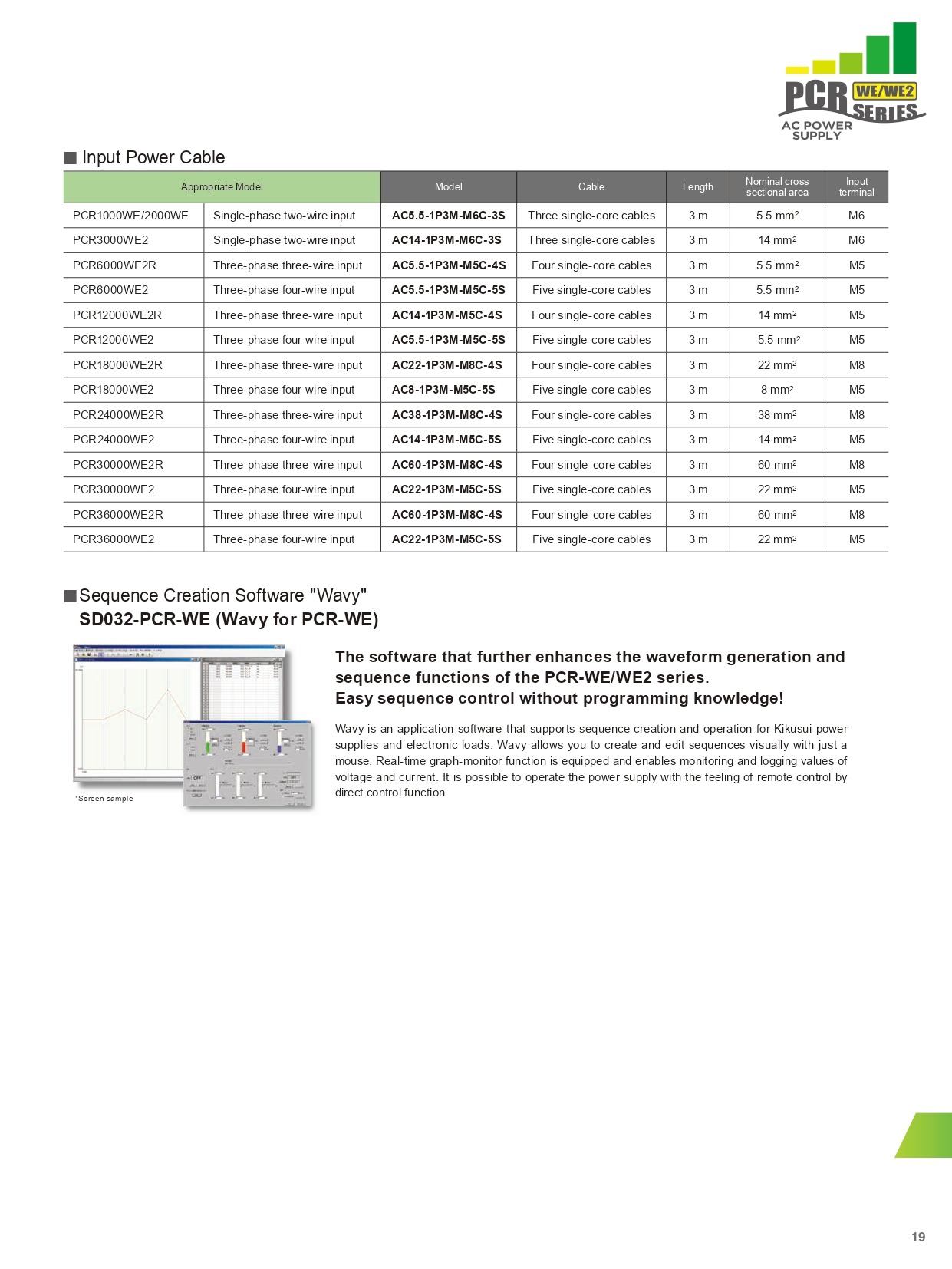

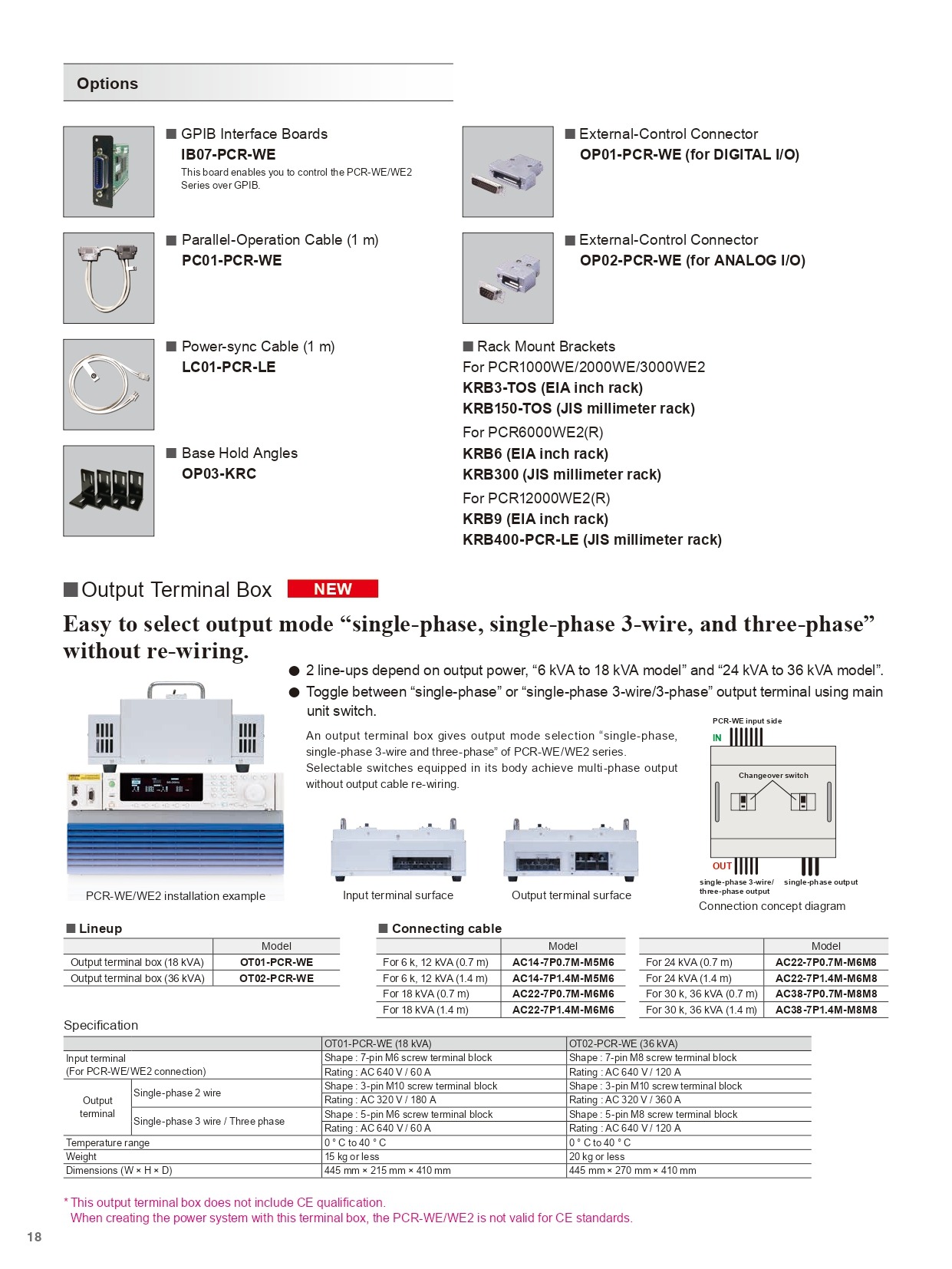

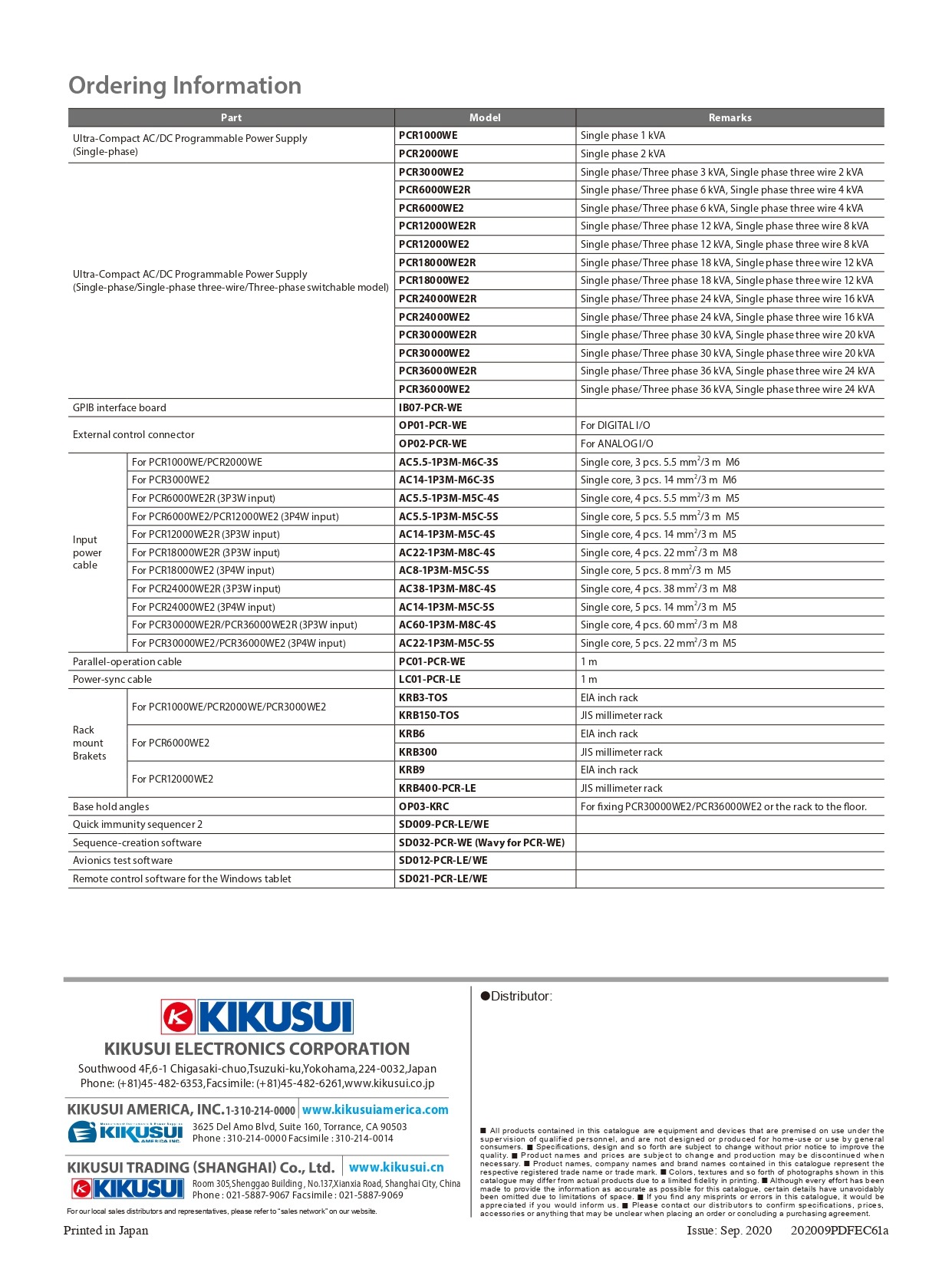

옵션 (관련 제품)
AC5.5-1P3M-M6C-3S
입력 전원 코드
PCR1000WE(단상 2 선)위한 단심 3 개 / 3 m 5.5 mm2 M6
AC14-1P3M-M6C-3S
입력 전원 코드
PCR3000WE2(단상 2 선)위한 단심 3 개 / 3 m 14 mm2 M6
AC5.5-1P3M-M5C-4S
입력 전원 코드
PCR6000WE2R(삼상 3 선)위한 단심 4 개 / 3 m 5.5 mm2 M5
AC5.5-1P3M-M5C-5S
입력 전원 코드
PCR6000LE(삼상 3 선), PCR6000LE2(삼상 3 선), 9000LE, 9000LE2, PCR6000WE2(삼상 4 선), PCR12000WE2(삼상 4 선)위한 단심 5 개 / 3 m 5.5 mm2 M5
AC14-1P3M-M5C-4S
입력 전원 코드
PCR6000LE(삼상 3 선), PCR6000LE2(삼상 3 선), 9000LE, 9000LE2, PCR12000WE2R(삼상 3 선)위한 단심 4 개 / 3 m 14 mm2 M5
AC22-1P3M-M8C-4S
입력 전원 코드
PCR18000WE2R(삼상 3 선)위한 단심 4 개 / 3 m 22 mm2 M8
AC8-1P3M-M5C-5S
입력 전원 코드
PCR18000WE2(삼상 4 선)위한 단심 5 개 / 3 m 8 mm2 M5
AC38-1P3M-M8C-4S
입력 전원 코드
PCR24000WE2R(삼상 3 선)위한 단심 4 개 / 3 m 38 mm2 M8
AC14-1P3M-M5C-5S
입력 전원 코드
PCR24000WE2(삼상 4 선)위한 단심 5 개 / 3 m 14 mm2 M5
AC60-1P3M-M8C-4S
입력 전원 코드
PCR30000WE2R(삼상 3 선)위한 단심 4 개 / 3 m 60 mm2 M8
AC22-1P3M-M5C-5S
입력 전원 코드
PCR30000WE2(삼상 4 선), PCR36000WE2(삼상 4 선)위한 단심 5 개 / 3 m 22 mm2 M5

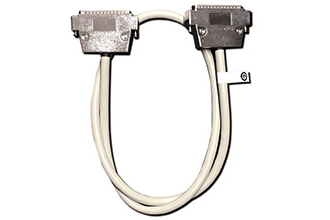

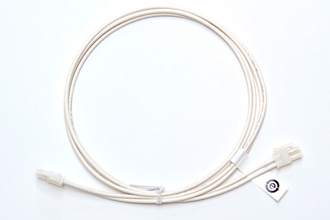

PC01-PCR-WE
병렬 운전 케이블
PCR-WE/WE2시리즈용병렬 운전 케이블、길이 ：1m
LC01-PCR-LE
전원 연동 케이블
PCR-LE 전원 연동 케이블. 여러 대의 PCR-LE 시리즈를 연동 해 전원 온 / 오프 할 수 있습니다.

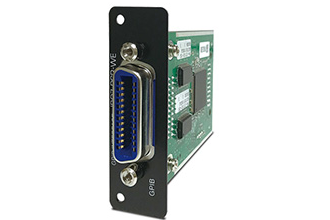

IB07-PCR-WE
GPIB 인터페이스
이 보드를 사용하여 GPIB를 통해 PCR-WE / WE2 시리즈를 제어 할 수 있습니다.

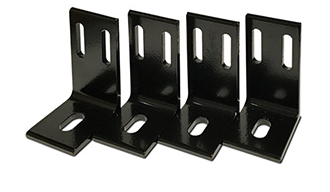

OP03-KRC
베이스 고정금구
랙 베이스부분을 바닥 면에 고정하는 L형 금구(OP03-KRC)입니다.금구 본체 4개와 금구를 베이스로 고정하는 볼트 너트의 세트로 되어있습니다.

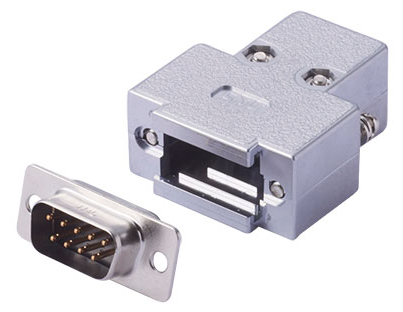

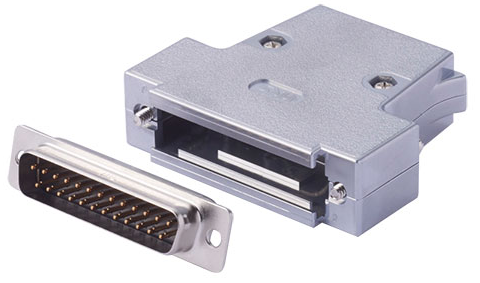

OP01-PCR-WE
외부 제어 커넥터
PCR-WE / WE2 시리즈 용 외부 제어 커넥터 (DIGITAL I / O 용)
OP02-PCR-WE
외부 제어 커넥터
PCR-WE / WE2 시리즈 용 외부 제어 커넥터 (ANALOG I / O 용)
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB6
랙 마운트 어댑터
PCR1000LE, PCR4000M(MA), PCR6000WE2(R)용 랙 마운트 어댑터(인치 규격용)
KRB300
랙 마운트 어댑터
PCR1000LE, PCR4000M(MA), PCR6000WE2(R)용 랙 마운트 어댑터(밀리 규격용)
KRB9
랙 마운트 어댑터
PCR2000LE, PLZ12005WH, PCR12000WE2(R)용 랙 마운트 어댑터(인치 규격용)
KRB400-PCR-LE
랙 마운트 어댑터
PCR2000LE, PLZ12005WH, PCR12000WE2(R)용 랙 마운트 어댑터(밀리 규격용)
OT01-PCR-WE
출력 단자함
출력 단자함 PCR-WE / WE2 시리즈 용 (18kVA)
OT02-PCR-WE
출력 단자함
출력 단자함 PCR-WE / WE2 시리즈 용 (36kVA)
AC14-7P0.7M-M5M6
6k, 12kVA의 경우
6k, 12kVA의 경우 PCR-WE / WE2 시리즈 용 (0.7m)
AC14-7P1.4M-M5M6
6k, 12kVA의 경우
6k, 12kVA의 경우 PCR-WE / WE2 시리즈 용 (1.4m)
AC22-7P0.7M-M6M6
18kVA 용
18kVA 용 PCR-WE / WE2 시리즈 용 (0.7m)
AC22-7P1.4M-M6M6
18kVA 용
18kVA 용 PCR-WE / WE2 시리즈 용 (1.4m)
AC22-7P0.7M-M6M8
24kVA 용
24kVA 용 PCR-WE / WE2 시리즈 용 (0.7m)
AC22-7P1.4M-M6M8
24kVA 용
24kVA 용 PCR-WE / WE2 시리즈 용 (1.4m)
AC38-7P0.7M-M8M8
30k, 36kVA의 경우
30k, 36kVA 의 경우 PCR-WE / WE2 시리즈 용 (0.7m)
AC38-7P1.4M-M8M8
30k, 36kVA의 경우
30k, 36kVA 의 경우 PCR-WE / WE2 시리즈 용 (1.4m)

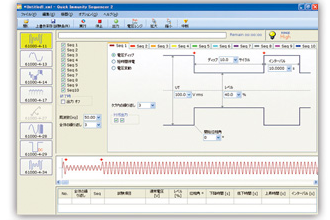

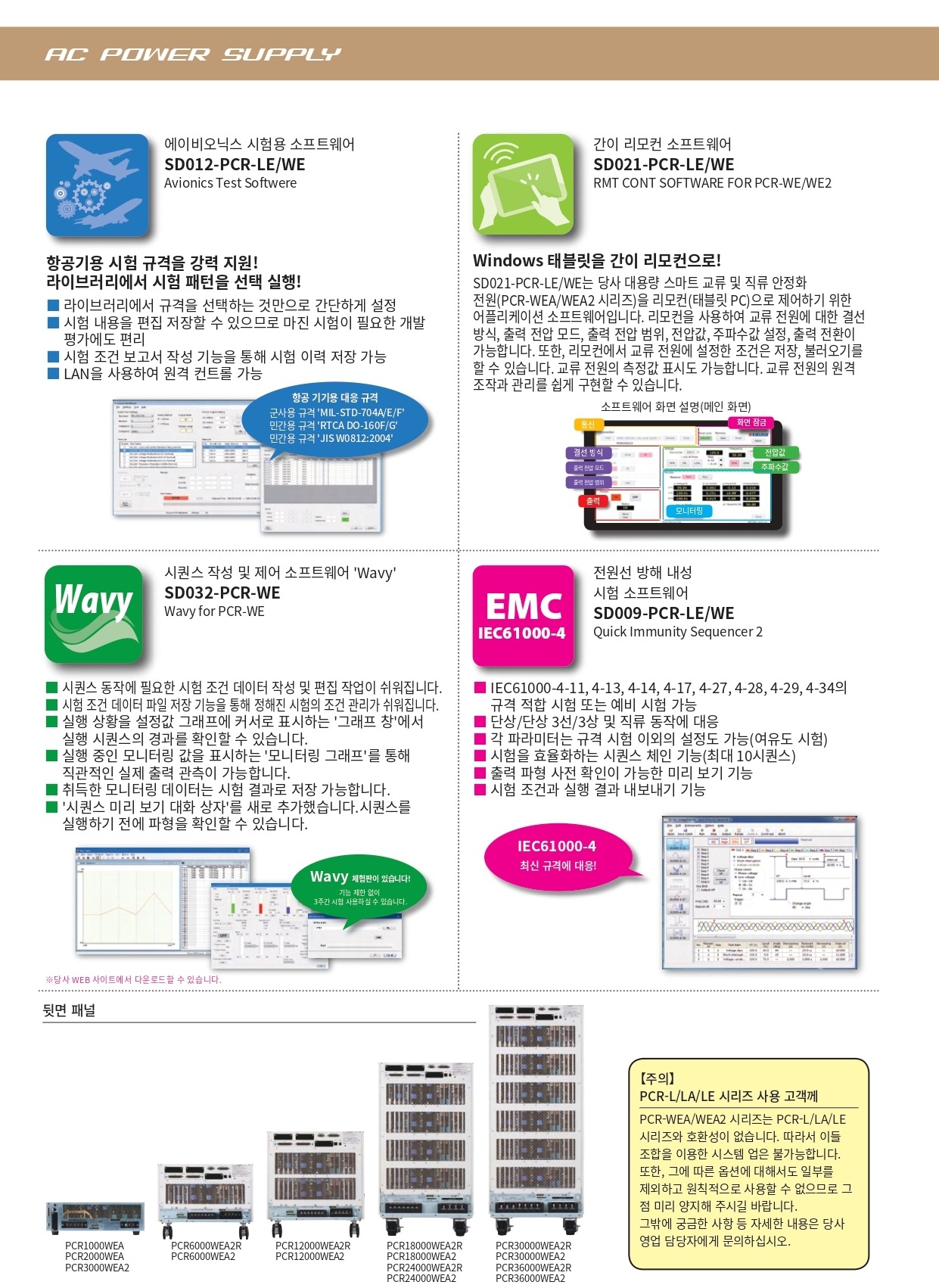

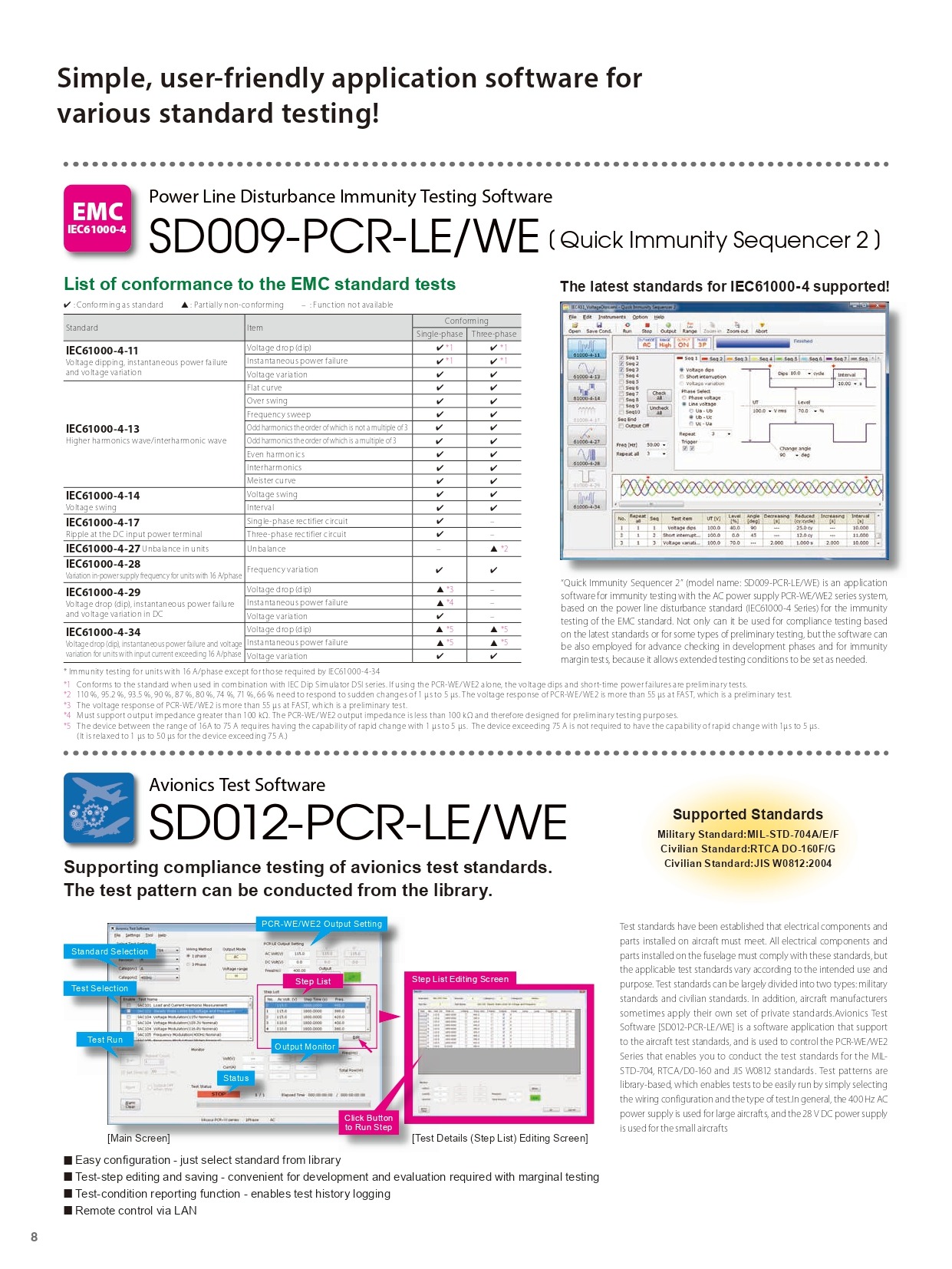

SD009-PCR-LE/WE
전원라인 방해 이뮤니티시험 소프트웨어
SD009-PCR-LE(Quick Immunity Sequencer 2)는 당사의 다기능 교류전원인 PCR-LE 시리즈를 사용해, EMC 규격의 이뮤니티 시험규격(IEC61000-4 시리즈)중의 전원 방해에 관한 규격에 준한 이뮤니티 시험을 행하기 위한 어플리케이션 소프트웨어입니다. 이 소프트웨어는 최신 규격의 적합시험 또는 일부 예비시험에 사용할 수 있는 것 외에 시험 조건을 확대해 설정할 수 있으므로 개발단계에서의 사전 확정시험이나 이뮤니티의 여유도 시험에도 사용하실 수 있습니다.
*참고 : 이 소프트웨어를 사용하기 위해서는, PCR-LE 펌웨어 버전 2.0 이상이 필요합니다.

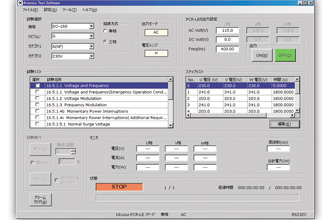

SD012-PCR-LE/WE
에이비오닉스 시험용 소프트웨어
SD012-PCR-LE 'Avionics Test Software(에이비오닉스 시험용 소프트웨어)'는 항공기 탑재 장치의 전원 규격 시험에 대응하는 PCR-LE/LE2 시리즈용 소프트웨어입니다.대응하는 시험 규격은 민간용 규격 'RTCA/DO-160', 'JIS W0812' 및 군사용 규격 'MIL-STD-704'입니다.본 소프트웨어는 각 규격의 시험 패턴을 라이브러리로서 준비하고 있어서 적용하고자 하는 규격의 결선 방식, 시험 항목을 선택하기만 하면 간편하게 시험을 실행할 수 있도록 되어 있습니다.
[주] 본 제품을 사용할 때에는 펌웨어 버전 4.2 이상의 PCR-LE/LE2 시리즈 본체가 필요합니다.
SD021-PCR-LE/WE
Windows 태블릿 용 원격 제어 소프트웨어
Windows 태블릿 용 원격 제어 소프트웨어 PCR-WE / WE2 시리즈 용
Wavy for PCR-WE (SD032-PCR-WE)
시퀀스 작성 소프트웨어
PCR-WE/WE2 시리즈용시퀀스 작성 소프트웨어
