기쿠수이 KIKUSUI TOS9300 내전압절연저항시험기 -- 가격문의
111,111원

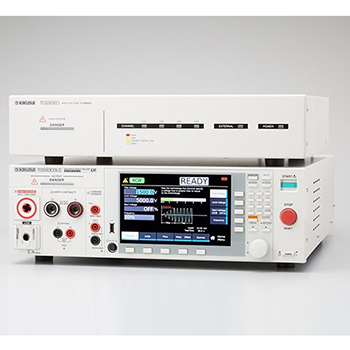

기쿠수이 KIKUSUI TOS9300 내전압절연저항시험기
TOS9300 시리즈는 전자 장비 / 전자 부품에 대해 여러 종류의 안전 시험을 할 수있는 전기 안전 규격 시험 멀티 분석기입니다. 안전 시험의 종류에는 내전압 시험, 절연 저항 시험 접지 연속성 시험, 누설 전류 시험 (접촉 전류 시험, 보호 도체 전류 및 환자 누설 전류 시험) 부분 방전 시험이 있습니다. 필요한 시험의 조합에 따라 기종 구성되어 있기 때문에, 1대로 낭비없이 다양한 안전 시험에 대응할 수 있습니다. 연구 개발 시설, 품질 보증 시험이나 규격 인증 기관의 시험 설비, 생산 라인 설비에 적합합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
개요
TOS9300 시리즈는 전자 장비 / 전자 부품에 대해 여러 종류의 안전 시험을 할 수있는 전기 안전 규격 시험 멀티 분석기입니다. 안전 시험의 종류에는 내전압 시험, 절연 저항 시험 접지 연속성 시험, 누설 전류 시험 (접촉 전류 시험, 보호 도체 전류 및 환자 누설 전류 시험) 부분 방전 시험이 있습니다. 필요한 시험의 조합에 따라 기종 구성되어 있기 때문에, 1대로 낭비없이 다양한 안전 시험에 대응할 수 있습니다. 연구 개발 시설, 품질 보증 시험이나 규격 인증 기관의 시험 설비, 생산 라인 설비에 적합합니다.
특징
○ 컬러 LCD 채용으로 스타일 일신!
7 인치 디스플레이에 각 시험의 설정값 및 개요, 도면을 표시하고 시인성은 물론, 알기 쉬운 조작을 실현하고 있습니다.
○ 안정된 AC 내전압 시험을 실현! [입력 전압 변동률 ± 0.3 %]
일반적인 내전압 시험기는 AC 라인 입력 전압에 대해 슬라이드 트랜스를 사용 승압하여 출력합니다.이 슬라이드 트랜스 방식으로는 입력 전압의 변동이 출력에 영향을주기 때문에,제대로 시험하지 못할 수 있습니다.이로 인해 피 시험 기기에 왜곡 된 전압이인가되어 부품 오작동으로 인해 제품이 오작동을 일으킬 수있다.TOS9300 시리즈는 고효율 PWM 앰프를 내장하고 있으며,AC 라인의 변동에 영향을받지 않는 안정된 고전압을 할 수 있으므로,전압 변동이 큰 지역에서도 안심, 안정, 안전한 시험이 가능합니다.
○ 자동 시험이 가능
미리 설정 한 시험을 조합하여 연속적으로 수행 할 수 있습니다. 자동 시험 프로그램과 단계로 구성됩니다. 자동 테스트는 프로그램과 단계로 구성되며,하나씩 차례로 시작하도록 구성 할 수 있습니다.
○ 접촉 / 보호 도체 / 환자 누설 전류 시험에 대응（TOS9303LC）
일반 전기 기기뿐만 아니라 의료 기기의 각종 누설 전류 시험 (Patient Current)에도 대응합니다.또한 네트워크 (시험에 사용하는 측정 회로망)도 쉽게 설정할 수 있습니다.
○ 전기 안전 규격 시험이 1대로 가능（TOS9303LC）
AC / DC 내전압 시험, 절연 저항 시험, AC / DC 접지 도통 시험, 누설 전류 시험의 모든 기능을 탑재 한 TOS9303LC는 이것 1대로 전기 안전 규격에 대한 적합성 시험이 가능하다.접촉 전류, 보호 도체 전류, 환자 누설 전류 시험에도 대응.
○ 라이즈 타임 / 폴 타임 컨트롤 기능
인가 전압을 시간 제어, 피 시험 기기에 불필요한 스트레스가 참가하는 것을 방지한다.
○ 자동차 부품의 전기 안전 표준 테스트
AC 및 DC와 호환되는 TOS9303LC는 EV 배터리, 자동차 충전 장치 및 충전 커넥터에 대한 광범위한 안전 테스트를 준수합니다. 이 "올인원"안전 분석기는 거의 모든 자동차 전기 안전 표준의 요구를 충족시킬 수 있습니다.
○ 다른 기능들
- 10KEY의 배치에 따른 조작성 향상
- USB로 펌웨어 업그레이드 가능
- LAN (LXI), USB RS232C를 표준 장비
- I / V 모니터 단자 (아날로그 모니터)
- STATUS OUT 커넥터
- SIGNAL I / O 커넥터
- 고정밀도 · 고분해능 · 고속 판정을 실현
- 전류 감지 응답 속도 설정이 가능 (Filter)
- 7.2kV / 100W의 DC 내전압 시험
- 양극 / 음극 절연 저항 시험
- 방전 기능 (방전 회로를 탑재)
- 최대 40A AC / DC 접지 도통 시험에 대응
- EARTH FAULT 보호 기능
- 오프셋 취소 기능
- 메모리 기능으로 간단 설정
- 교정 기간 공지 및 경고 기능
- 고전압 스캐너 (옵션)
라인 업
| 모델 | 사양 |

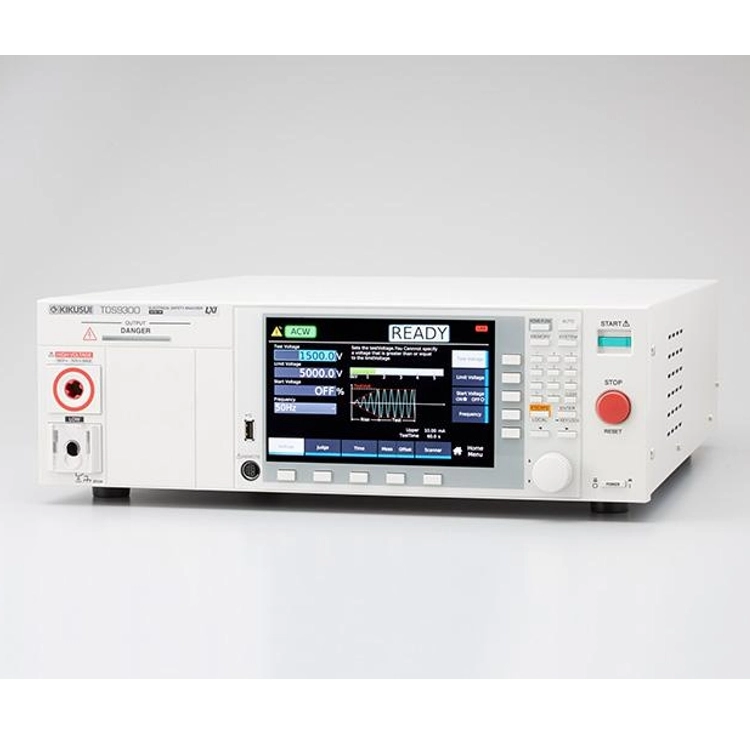

| TOS9300 | AC 내전압 시험 최대인가 전압:5kV/100mA(500VA)、절연 저항 시험 측정 범위:0.001M Ω to 100.0G Ω(DC-25V to -1000V)、상승 시간 제어 / 하강 시간 제어 기능 제공 、출력 전압 및 패널 설정은 LAN / USB / RS-232C를 통해 제어됩니다. |
| TOS9301 | AC 내전압 시험 최대인가 전압:5kV/100mA(500VA)、DC 내전압 시험 최대인가 전압:5kV/20mA、7.2kV/13.9mA(100W)、절연 저항 시험 측정 범위:0.001M Ω 〜 100.0G Ω(DC-25V 〜 -1000V)、상승 시간 제어 / 하강 시간 제어 기능 제공 、출력 전압 및 패널 설정은 LAN / USB / RS-232C를 통해 제어됩니다. |

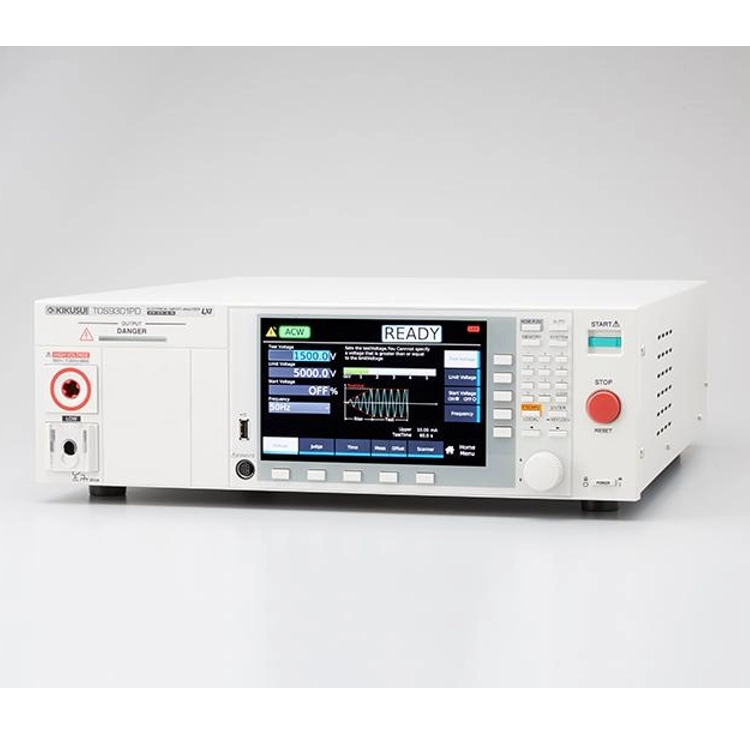

| TOS9301PD | AC 내전압 시험의 최대 출력 전압: 5kV / 100mA(500VA), DC 내전압 시험의 최대 출력 전압: 5kV /20mA,7.2kV / 13.9mA(100W), 절연 저항 시험의 측정 범위: 0.001M Ω to 100.0 G Ω(DC-25V ~ -1000V / DC+50V ~ +7200V), 최대 부분방전 출력전압 5.000kV / 부분방전 측정범위 0 ~ 10000pC, 상승시간 제어 / 하강시간 제어 기능 제공, 출력 전압 및 패널 설정은 LAN / USB / RS-232C를 통해 제어됩니다. |

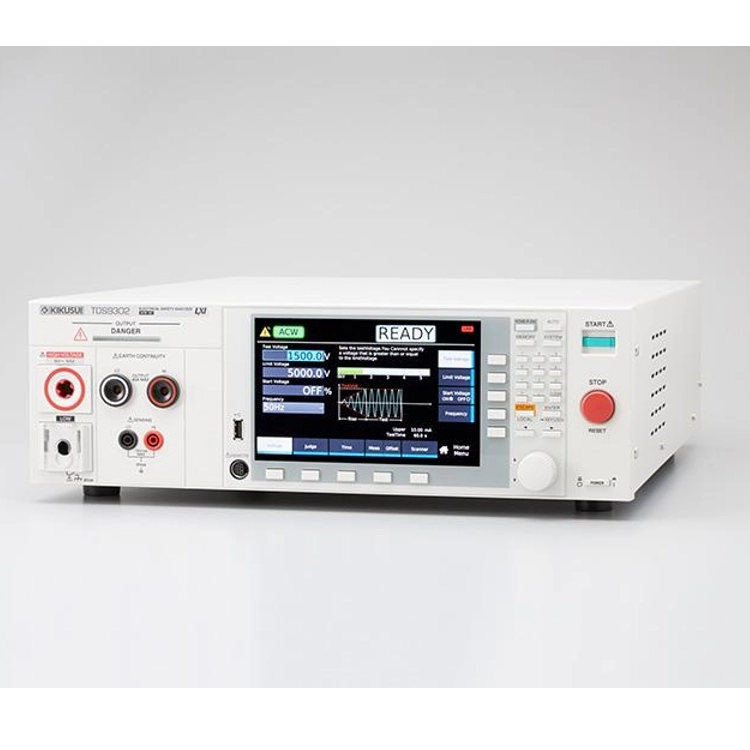

| TOS9302 | AC 내전압 시험 최대인가 전압:5kV/100mA(500VA)、접지 연속성 측정 범위:0.001M Ω 〜 0.600G Ω(3.0A 〜 42.0A)、상승 시간 제어 / 하강 시간 제어 기능 제공 、출력 전압 및 패널 설정은 LAN / USB / RS-232C를 통해 제어됩니다. |
| TOS9303 | AC 내전압 시험 최대인가 전압:5kV/100mA(500VA)、DC 내전압 시험 최대인가 전압:5kV/20mA、7.2kV/13.9mA(100W)、절연 저항 시험 측정 범위:0.001M Ω 〜 100.0G Ω(DC-25V 〜 -1000V)、접지 연속성 측정 범위:0.001M Ω 〜 0.600G Ω(3.0A 〜 42.0A)、상승 시간 제어 / 하강 시간 제어 기능 제공 、출력 전압 및 패널 설정은 LAN / USB / RS-232C를 통해 제어됩니다. |

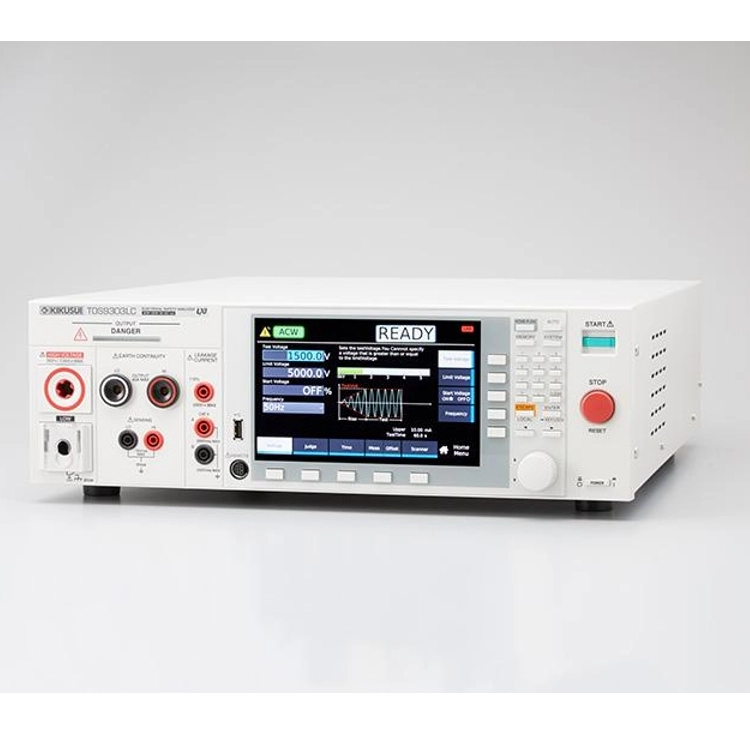

| TOS9303LC | AC 내전압 시험 최대인가 전압:5kV/100mA(500VA)、DC 내전압 시험 최대인가 전압:5kV/20mA、7.2kV/13.9mA(100W)、절연 저항 시험 측정 범위:0.001M Ω 〜 100.0G Ω(DC-25V 〜 -1000V)、접지 연속성 측정 범위:0.001M Ω 〜 0.600G Ω(3.0A 〜 42.0A)、누설 전류 시험 측정 범위:1μA 〜 100mA(rms)、상승 시간 제어 / 하강 시간 제어 기능 제공 、출력 전압 및 패널 설정은 LAN / USB / RS-232C를 통해 제어됩니다. |
옵션 (관련 제품)

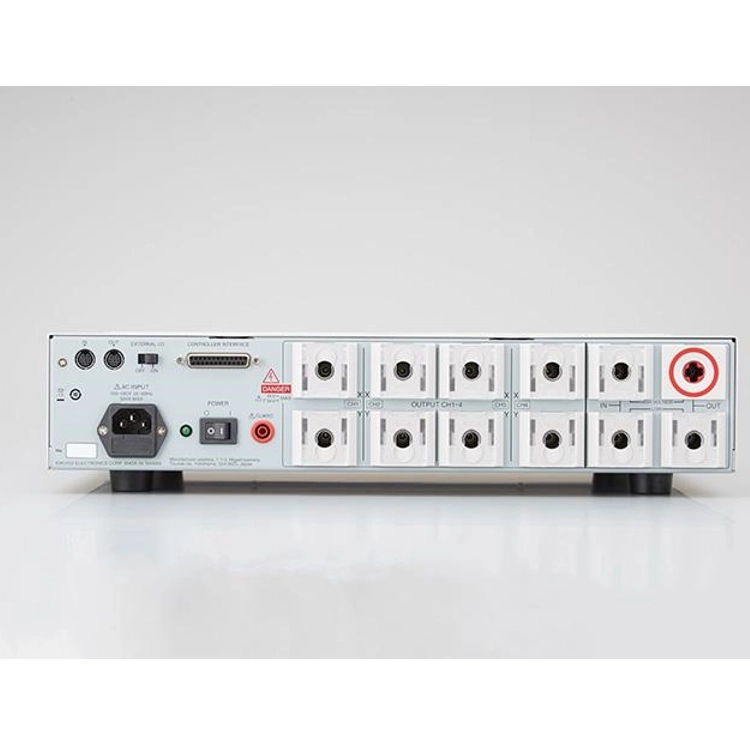

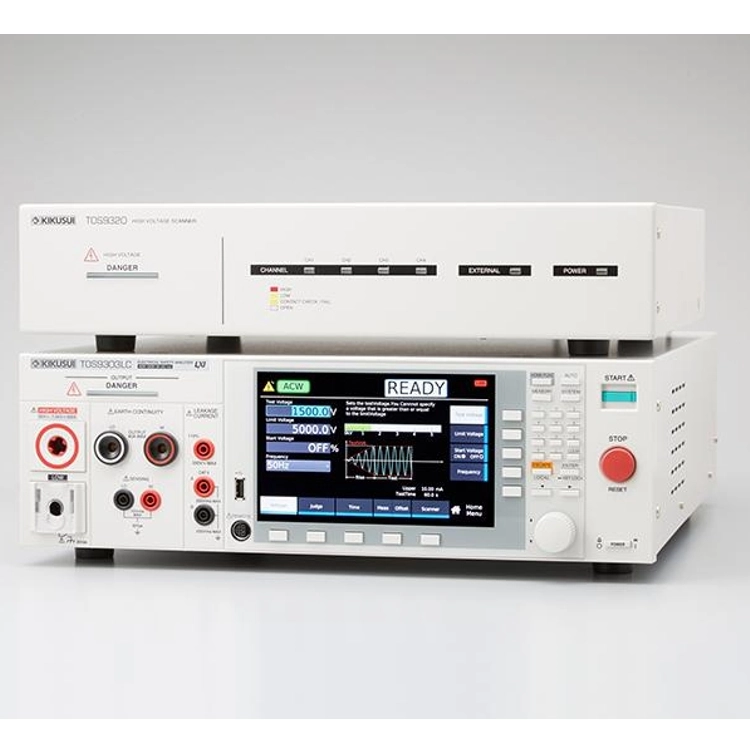

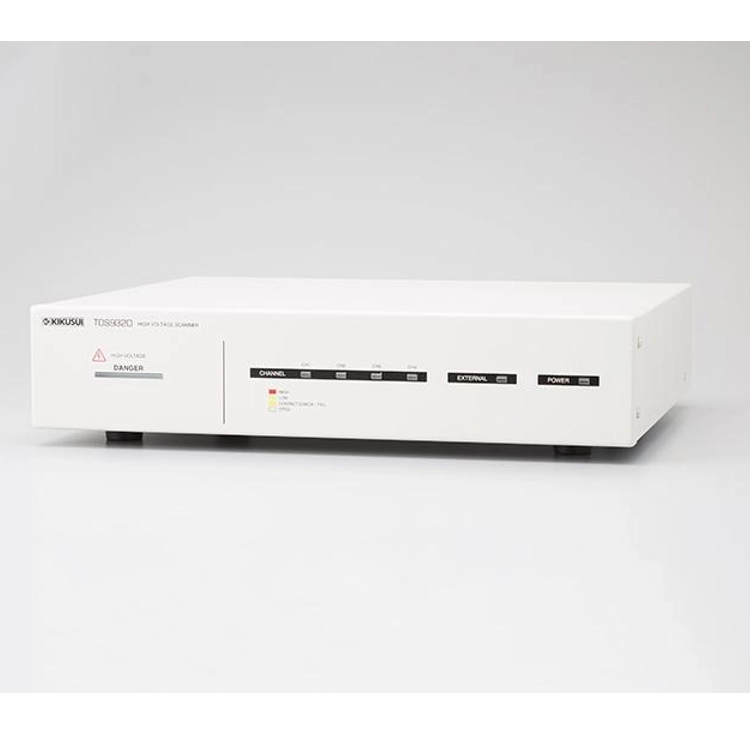

TOS9320
고전압 스캐너
TOS9300 시리즈를 다 채널 시험 시스템 확장
RC01-TOS
안전 관련 시험기기용 옵션
리모트 컨트롤 박스 （한손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다 、※TOS53XX, TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
RC02-TOS
안전 관련 시험기기용 옵션
리모트 컨트롤 박스 （양손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다、※TOS53XX,TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
DD-5P/9P
안전 관련 시험기기용 옵션
리모트 컨트롤 박스(RC01-TOS 또는 RC02-TOS)、고전압 테스트 프로브（HP01A-TOS또는HP02A-TOS ）를 TOS53XX,TOS93XX와 잇기 위한 전환 케이블（미니 DIN에의 DIN）
HP01A-TOS
안전 관련 시험기기용 옵션
고전압 테스트 프로브（Max.AC4kV・DC5kV／1.8m）、※TOS53XX,TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
HP02A-TOS
안전 관련 시험기기용 옵션
고전압 테스트 프로브（Max.AC4kV・DC5kV／3.5m）、※TOS53XX,TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
HP21-TOS
안전 관련 시험기기용 옵션
TOS3200,TOS93XX용테스트 리드 ※스타트 스윗치로
PL02-TOS
안전 관련 시험기기용 옵션
경고등 장치（TOS9200、TOS9201、TOS93XX용）
OT01-TOS
안전 관련 시험기기용 옵션
세계 각국의 플러그에는 멀티 아울렛을 옵션(별매)으로 준비하고 있습니다.
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB100-TOS
안전 관련 시험기기용 옵션
브래킷(mm 사이즈)용 TOS6200(A), TOS9220, TOS9221, OH01-KHA, PLZ2405WB, TOS9320
KRB2-TOS
안전 관련 시험기기용 옵션
브래킷(inch 사이즈)용 TOS6200, TOS9220, TOS9221, OH01-KHA, PLZ2405WB, TOS9320
기쿠수이 KIKUSUI TOS9300 내전압절연저항시험기
■ 제품 사양 (Specifications)
KIKUSUI TOS9300 제품 데이터시트의 핵심 사양입니다.
- DCW Max. output-voltage of DC hipot testing W Weight 25
- PD Measurement range of partial discharge testing RS232C Equipped with RS232C interface as standard
- supplied at a stable 50/60Hz frequency.
- [Input Voltage Variation: ±0.3%]
- Input voltage *1 Per program *2 TOS9303LC only
- 7.2 kV/100 W DC Hipot Test EARTH FAULT Protection
- Testing voltage from -25 V to -1000 V, +50 V to +7200 V, with a setting
- resolution of 0.1s.
- from 0s to 200s at a resolution
- Pack AC100V ●Leakage current test
- [Voltage 1000 V adaptation grade A example]
- 1000 V × 4-fold + 2000 V = Test voltage : 6000 V
- SCANNER connector RS232C port Signal output terminal Common for all models.
- Output range Resolution 1 V
- Setting accuracy ±(1.2 % of setting + 0.02 kV) (at no load)
- Max. rated load *1 500 VA(5 kV / 100 mA)
- Transformer rating 500 VA
- Short-circuit current 200 mA or more (output voltage 0.5 kV or higher)
- Output voltage range 0.050 kV to 7.200 kV
- Resolution 1 V
- Setting accuracy ±(1.2 % of setting + 0.02 kV)
- Max. rated load *1 100 W (5 kV/20 mA, 7.2 kV/13.9 mA)
- DC output Max. rated current 20 mA
- section 7.2 kV no load 20 Vp-p (TYP)
- Short-circuit current 100 mA (TYP) (200 mA peak)
- Discharge function Forced discharge after test completion (discharge resistance: 125 kΩ)
- Measurement range 0.00 kV to 7.50 kV AC/DC
- Resolution 0.1 V
- Accuracy ±(1.2 % of reading + 5 V)
- Measurement range AC: 0.00 mA to 110 mA, DC: 0.00 mA to 22 mA (Current including the active component and reactive component)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
