HIOKI 히오키 ST1005 임펄스 고전압 디바이더 ☆ 가격문의
111,111원

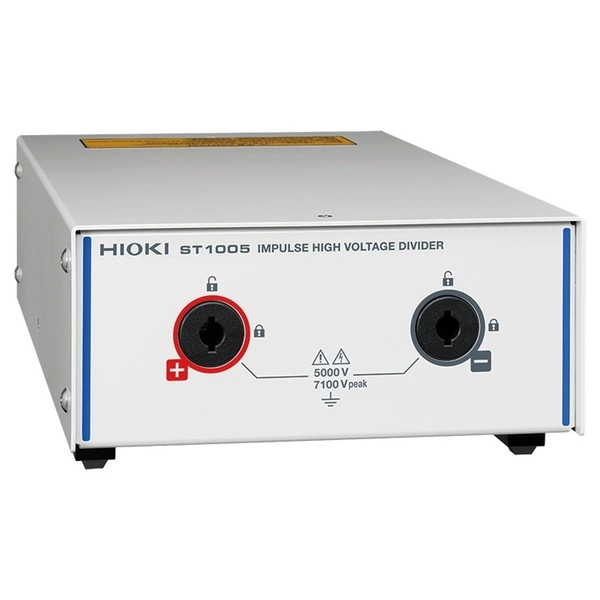

HIOKI ST1005 임펄스 고전압 디바이더
HIOKI ST1005 IMPULSE HIGH VOLTAGE DIVIDER
- 고정밀 전압 측정에서 임펄스 부분방전 시험까지 지원, 1000:1 전압 디바이더
- DC부터 임펄스 PD까지, 광대역에서 신뢰성 높은 계측을 실현
- ST1005는 최대 5kV rms/7.1kVpeak의 고전압 신호를 1000:1의 비율로 출력하는 고정밀 전압 디바이더입니 DC부터 10MHz(-3dB)까지 우수한 주파수 특성을 갖추어 고주파 대역에서 평탄한 응답을 실현합니다. 고정밀 전압 측정 및 임펄스 부분 방전(PD) 관측 등 다양한 애플리케이션에서 신뢰성 높은 측정을 지원합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 ・ HIOKI
ST1005
임펄스 고전압 디바이더
ST1005 IMPULSE HIGH VOLTAGE DIVIDER
고전압을 저전압으로 고정밀 변환
입력 최대 전압: 5 kV rms/7.1 kVpeak
분압비: 1000:1
측정 정확도(진폭): ±0.3 %(DC, 45 Hz~66 Hz)
일반적인 측정기로는 1000V를 초과하는 전압을 직접 측정할 수 없습니다. ST1005를 사용하면 최대 5kV rms의 전압을 1000:1로 고정밀 변환합니다. 고전압의 정확한 측정을 지원합니다.
DC부터 임펄스 PD 시험까지 다양한 어플리케이션에서 활약
측정 대역: DC부터 10 MHz (-3 dB)
ST1005는 광대역에서의 고전압 측정에 활용하실 수 있습니다. 고정밀 전압 측정부터 임펄스 PD 시험에서의 전압 파형 관측까지 다양한 어플리케이션에 대응합니다.
ST1005 ST1005 HIOKI HIOKI ST1005 ST1005 히오키 히오키 ST1005 ST1005 히오끼 히오끼 ST1005
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI ST1005 제품 데이터시트의 핵심 사양입니다.
- IMPULSE HIGH VOLTAGE DIVIDER specifications. 2
- 11 Voltage input For connecting the L1050 Voltage Cord/ 3
- [email protected] 33 output connector of this device.
- 44 OVER LED Displays the input status. caution for safety.
- Before using this device, please carefully read the attached "Precautions for 0°C. 77 BNC output For connecting the metal connector of the L9218
- 7.1 kV peak (no measurement category) to an output at a 1000:1 ratio.
- Specifications Voltage 1000:1
- Accuracy labeling Maximum Approx. ±12 V
- Indicates the value displayed by the instrument. Limit values for reading Output 50 Ω ±10 Ω
- rdg"). Input Between input terminals: 52.8 MΩ (Typical)
- Full scale (rated voltage) resistance (DC) Line-to-ground: 26.4 MΩ (Typical)
- Input capacitance Between input terminals: 5.5 pF (Typical)
- environment (6562 ft.) guarantee Temperature and humidity range: 23°C ±5°C, (73°F ±9°F)
- Operating -10°C to 50°C (14°F to 122°F), 80% RH or less conditions 80% RH or less
- voltage 0 V; no external magnetic field
- The full scale voltage is 5000 V.
- Standards Safety: EN 61010 Common-mode 50 Hz/60 Hz: 90 dB (Typical) EMC: EN 61326 Class A
- power supply voltage) Effects of Within the range of -10°C to 18°C or 28°C to 50°C Rated power supply frequency: 50 Hz, 60 Hz temperature Add ±0.2% of reading per °C
- Expected transient overvoltage: 2500 V For DC, add an additional ±0.01% of full scale per °C.
- Maximum rated power: 14 VA
- Dimensions Approx. 195W × 83.2H × 346D mm
- Weight Approx. 2.2 kg (4.9 lb.)
- voltage Expected transient overvoltage: 0 V
- 2 • External dimensions: 5.2 mm (including
- temperature and -10°C to 100°C (14°F to 212°F), 80% RH or less (no humidity range condensation)
- Cord weight Approx. 55 g (1.9 oz.) Approx. 95 g (3.4 oz.)
- 5000 V / 50 kHz voltage
- Operating -10°C to 50°C, (14°F to 122°F) 80% RH or less (no
- Cord weight Approx. 100 g (3.5 oz.) Approx. 140 g (4.9 oz.)
- overvoltage: 15000 V
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
