히오키 ・ HIOKI

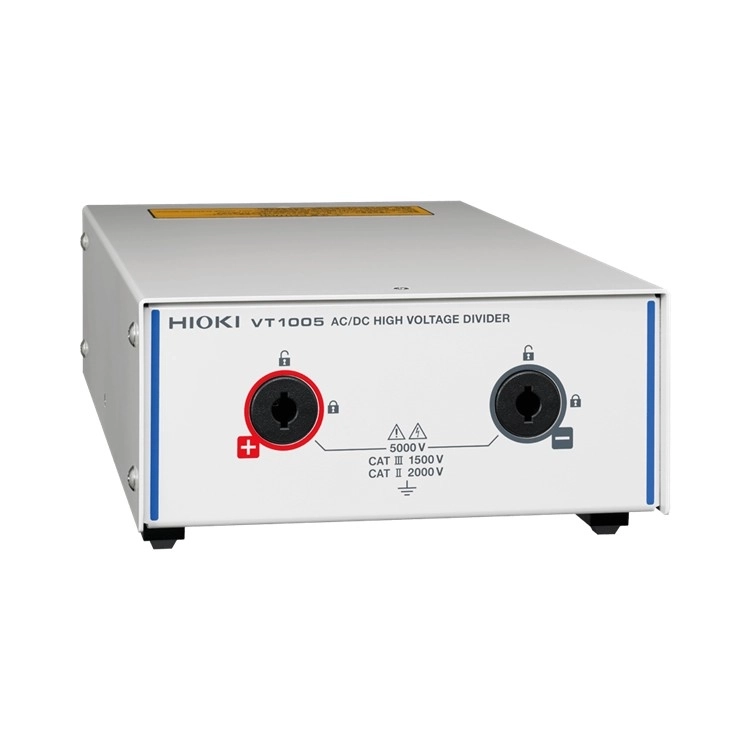

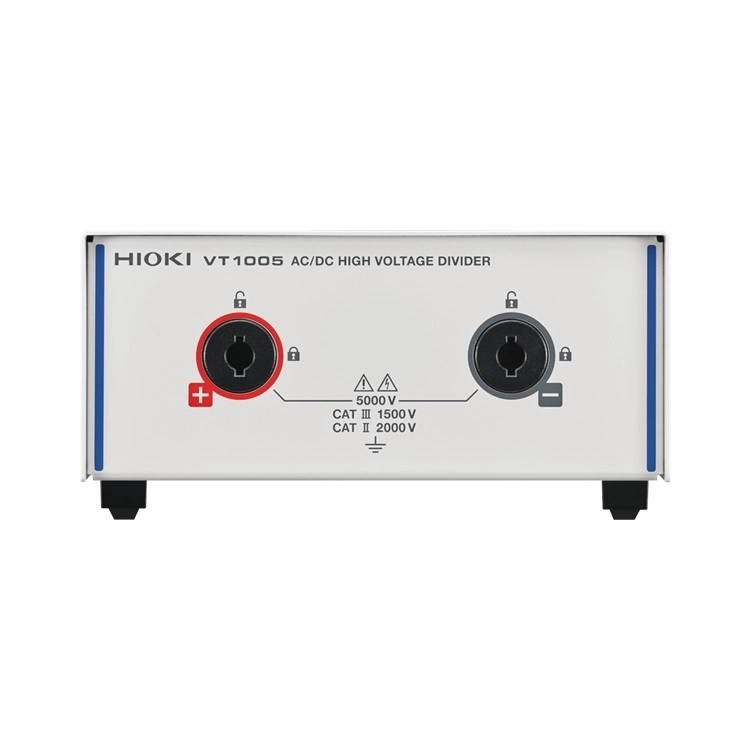

VT1005
AC/DC 고전압 디바이더
AC/DC HIGH VOLTAGE DIVIDER
● 최대 5000 V의 고전압을 안전하게 측정
- 최대 입력 5000 V (*1), 2000 V CAT II , 1500 V CAT III
● 0.1% 단위의 효율 개선 효과를 파악
- 측정 정확도 ±0.08% (DC), ±0.04% (50/60 Hz), ±0.17% (50 kHz)
- 주파수 평탄성 ±0.1% 진폭대역 200 kHz Typical
- 주파수 평탄성 ±0.1° 위상대역 500 kHz Typical(*2)
- 측정대역 DC～4 MHz (-3 dB)
- 노이즈 내성 CMRR 80 dB Typical (100 kHz), 차동 입력 방식
*1: ±7100 V peak , 측정 카테고리 없음, 예상되는 과도과전압 0 V
*2: 파워 아날라이저에 의한 위상 보정 실시 후
1000V가 넘는 고전압 전력 측정 포인트
00:00 인트로
00:22 1000V가 넘는 전력계측과 과제
02:51 1000V가 넘는 전력계측 (신제안)
03:05 VT1005 제품사양
04:01 측정방법
05:32 안전성
06:58 차동프로브와 비교
09:21 인버터 효율측정 (예시)
10:27 삼상전력측정 (예시)
11:02 리액터 손실측정 (예시)
제품소개영상
최대 5000V의 전압을 안전하고 정확하게 측정
제품소개영상
고전압 차동 프로브와 VT1005의 차이
고전압을 1000:1로 분압해 출력
- 최대 입력 5000 V, 2000 V CAT II , 1500 V CAT III
일반적으로 파워 아날라이저 단품만으로는 1000 V (AC) 이상의 전압을 다이렉트로 측정할 수 없습니다. VT1005를 사용하면 최대 5000 V의 대전력을 파워 아날라이저로 정확하게 측정할 수 있습니다.
기본파부터 스위칭 주파수 성분까지 정확하게 측정
- 측정 정확도 ±0.08% (DC), ±0.04% (50/60 Hz), ±0.17% (50 kHz)
- 주파수 평탄성 ±0.1% 진폭대역 200 kHz Typical,
- 주파수 평탄성 ±0.1° 위상대역 500 kHz Typical(*1)
- 측정대역 DC～4 MHz (-3 dB)
(*1: 파워 아날라이저에 의한 위상 보정 실시 후)
VT1005는 광대역으로 정확하게 전압을 측정할 수 있습니다. 현재 주류인 스위칭 주파수 (10 kHz 이하) 뿐만 아니라, SiC 파워 반도체를 사용한 인버터의 스위칭 주파수(10 kHz에서 50 kHz)도 고정확도로 측정합니다.
<효율을 정확하게 측정하기 위한 중요 포인트>
인버터 출력측 유효전력은 기본파 성분뿐만 아니라 스위칭 성분을 포함합니다. 고정밀도 효율 측정을 위해서는 기본파 성분뿐만 아니라 스위칭 주파수 성분을 정확하게 측정할 수 있어야 합니다.
<“일반적인 고전압 차동 프로브”와 “VT1005”의 차이>
고전압 차동 프로브는 광대역이지만 대역 내에서 수％의 측정 오차가 생깁니다. VT1005는 고정확도이면서 대역 내에서 뛰어난 주파수 평탄성을 지녀, 기존에는 불가능했던 0.1% 단위의 효율 개선 효과를 파악할 수 있습니다.
우수한 노이즈 내성, 정확하고 높은 재현성으로 인버터 효율을 측정
- 노이즈 내성 CMRR 80 dB Typical (100 kHz), 차동 입력 방식
VT1005는 코먼 모드 및 고주파의 노이즈에 강해 노이즈 환경에서도 정확하고 높은 재현성으로 안정된 측정이 가능합니다. 인버터같은 변환기는 노이즈의 발생원이 되기 때문에 효율 평가에서는 노이즈 내성이 중요합니다.
- 인버터의 ２차측을 측정해 노이즈 내성을 비교
SiC 파워 반도체는 전압의 상승/하강 응답이 빠르고 출력파형에 고주파 성분을 많이 포함합니다. 타사 고전압 디바이더에는 대역 외 고주파 노이즈의 영향을 쉽게 받는 제품들이 있습니다. 이러한 디바이더를 사용하면 실제로는 발생하지 않은 큰 ringing을 잘못 관측해 측정 오차가 커지게 될 우려가 있으며, 기기의 배치에 따라 노이즈 영향의 차이로 인해 측정결과에 편차가 생길 수 있습니다.
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
HIOKI VT1005 제품 데이터시트의 핵심 사양입니다.
- Operating Indoor use, pollution degree 2, altitude up to 2000 m (6562 ft.) Input capacity Between input terminals: 5.5 pF (typical)
- Operating −10°C to 50°C (14°F to 122°F) Frequency Band where amplitude falls within ±0.1% range:
- temperature and 80% RH or less (non-condensing) flatness 200 kHz (typical)
- Dust resistance IP20 (EN 60529) conditions 23°C ±5°C (73°F ±9°F), 80% RH or less (non-condensing)
- *IP20 voltage or less, common-mode input voltage of 0 V, no
- Standards Safety: EN 61010 DC < f < 30 Hz 0.2% + 0.1% ±0.1°
- EMC: EN 61326 Class A 30 Hz ≤ f < 45 Hz 0.1% + 0.1% ±0.1°
- Power supply Rated supply voltage: 100 V to 240 V AC
- (assuming voltage fluctuation of ±10%) 45 Hz ≤ f ≤ 66 Hz 0.02% + 0.02% ±0.06°
- Rated power-supply frequency: 50 Hz, 60 Hz 66 Hz < f ≤ 100 Hz 0.1% + 0.02% ±0.12°
- Anticipated transient overvoltage: 2500 V
- Maximum rated power: 14 VA 100 Hz < f ≤ 1 kHz 0.1% + 0.02% ±0.2°
- Indicator (power) When turned off: light off; when turned on: green light 1 kHz < f ≤ 5 kHz 0.15% + 0.02% ±0.4°
- Within the range: light off, Out of the range: red light 50 kHz < f ≤ 100 kHz 0.5% + 0.02% ±(0.08 × f)°
- Included • L1050-01 Voltage Cord (1.6 m) 5000 V.
- • 9704 Conversion Adapter other than 50 Hz and 60 Hz and a voltage exceeding 600 V.
- • Power Analyzer Setup Guide has a frequency within 10 Hz ≤ f < 16 Hz and a voltage exceeding 220 V.
- common-mode Provided this falls within the frequency derating curve Effects of Within the range of −10°C to 18°C or 28°C to 50°C
- voltage illustrated in Fig. 1. temperature Add ±20 ppm of reading per degree Celsius.
- Maximum rated No measurement category: Add further ±2 ppm of full scale per degree Celsius for direct
- line-to-ground 5000 V AC/DC, ±7100 V peak current.
- 2000 V AC/DC, anticipated transient overvoltage: 12000 V radio-frequency
- 1500 V AC/DC, anticipated transient overvoltage: 10000 V field
- Voltage dividing 1000:1
- Maximum output Approx. ±12 V
- Output resistance 50 Ω ±10 Ω
- Input resistance Between input terminals: 52.8 MΩ (typical)
- • Outer dimension: 5 .2 mm
- temperature and −10°C to 100°C (14°F to 212°F)
- Weight Approx. 55 g (1.9 oz.) Approx. 95 g (3.4 oz.)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
VT1005 정보 정리
한눈에 보기
HIOKI VT1005은(는) 케이블·액세서리 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 VT1005 AC/DC 고전압 디바이더”입니다. 상품 원문에는 09:21 인버터 효율측정 (예시) 내용이 기재되어 있습니다. 등록 카테고리는 ETC입니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- ● 최대 5000 V의 고전압을 안전하게 측정
- 최대 입력 5000 V (*1), 2000 V CAT II , 1500 V CAT III
- ● 0.1% 단위의 효율 개선 효과를 파악
- 측정 정확도 ±0.08% (DC), ±0.04% (50/60 Hz), ±0.17% (50 kHz)
- 주파수 평탄성 ±0.1% 진폭대역 200 kHz Typical
- 주파수 평탄성 ±0.1° 위상대역 500 kHz Typical(*2)
- 측정대역 DC～4 MHz (-3 dB)
- 노이즈 내성 CMRR 80 dB Typical (100 kHz), 차동 입력 방식
- *1: ±7100 V peak , 측정 카테고리 없음, 예상되는 과도과전압 0 V
- 1000V가 넘는 고전압 전력 측정 포인트
추천 사용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- 10:27 삼상전력측정 (예시)
- 11:02 리액터 손실측정 (예시)
- 기본파부터 스위칭 주파수 성분까지 정확하게 측정
- 인버터 출력측 유효전력은 기본파 성분뿐만 아니라 스위칭 성분을 포함합니다. 고정밀도 효율 측정을 위해서는 기본파 성분뿐만 아니라 스위칭 주파수 성분을 정확하게 측정할 수 있어야 합니다.
- 본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다.
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — Operating −10°C to 50°C (14°F to 122°F) Frequency Band where amplitude falls within ±0.1% range:
- 정확도 — VT1005는 광대역으로 정확하게 전압을 측정할 수 있습니다. 현재 주류인 스위칭 주파수 (10 kHz 이하) 뿐만 아니라, SiC 파워 반도체를 사용한 인버터의 스위칭 주파수(10 kHz에서 50 kHz)도 고정확도로 측정합니다.
- 전원 — Power supply Rated supply voltage: 100 V to 240 V AC
- 구성품 — 고전압 차동 프로브는 광대역이지만 대역 내에서 수％의 측정 오차가 생깁니다. VT1005는 고정확도이면서 대역 내에서 뛰어난 주파수 평탄성을 지녀, 기존에는 불가능했던 0.1% 단위의 효율 개선 효과를 파악할 수 있습니다.
- 설치·환경 조건 — Dust resistance IP20 (EN 60529) conditions 23°C ±5°C (73°F ±9°F), 80% RH or less (non-condensing)
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
FAQ
HIOKI VT1005 사양은 어디까지 확인되나요?
원문 기준으로 00:22 1000V가 넘는 전력계측과 과제 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI VT1005은(는) 어떤 작업에 사용하나요?
원문에는 우수한 노이즈 내성, 정확하고 높은 재현성으로 인버터 효율을 측정 내용이 기재되어 있습니다.
HIOKI VT1005 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
