HIOKI 히오키 PW4001 파워 아날라이저 ☆ 가격문의
111,111원

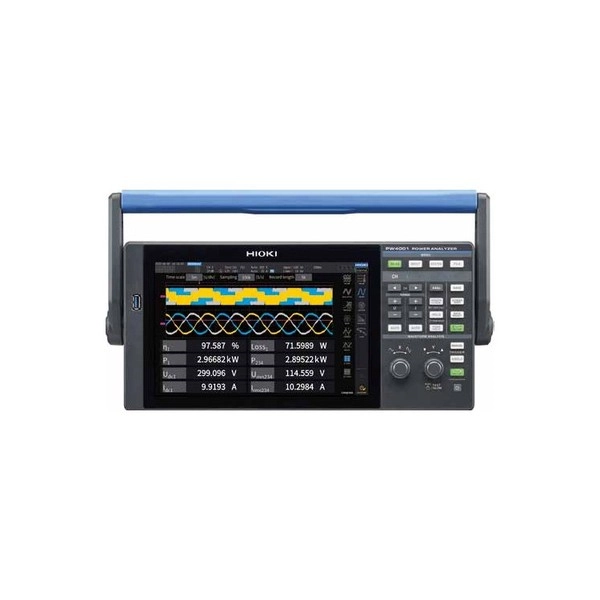

HIOKI PW4001 파워 아날라이저
HIOKI PW4001 POWER ANALYZER
차량 전력 측정을 위한, 기본 정확도 ±0.04%, 휴대용 4채널 파워 아날라이저
- 기본 정확도: ±0.04%
- 사용 가능 온도 범위: -20°C~50°C
- 주파수 대역: DC, 0.1 Hz~600 kHz
- CAN/CAN FD 대응 (출력 및 입력)
- 자동 위상 보정 기능 (HIOKI제품 전류 센서만 해당)
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 ・ HIOKI
PW4001
파워 아날라이저
PW4001 POWER ANALYZER
휴대성과 신뢰성을 하나로
PW4001은 고정밀 휴대용 4채널 파워 아날라이저입니다. HIOKI 사상 최고 수준인 DC 정확도 ±0.04%를 실현했으며, 측정 대역은 DC부터 600kHz까지 지원합니다.
전 대역에서 정확도 사양을 유지함으로써 DC부터 고주파까지 신뢰할 수 있는 측정이 가능합니다.
휴대성이 뛰어나면서도 연구 개발 및 생산 현장에서 요구되는 측정 정밀도를 확보했습니다. 현장 시험, 실험실 평가, 생산 라인 검사 등 다양한 용도에 대응합니다.
실험실 수준의 정밀도를 현장에서도 발휘
xEV의 연비·전력 소비 시험부터 DC-DC 컨버터 및 인버터의 효율 평가, 나아가 모터 효율 분석까지. PW4001은 탁월한 신뢰성과 다용도성을 겸비하여 다양한 측정 환경에 대응하는 차세대 휴대용 파워 아날라이저입니다.
과도적인 전력 변화를 고정밀로 포착
모터와 인버터의 효율을 데이터 업데이트 속도 1ms 및 600kHz 대역폭으로 평가할 수 있습니다. 과도 전력 또한 정확하게 측정합니다.
- 모터 출력 변동을 밀리초 단위로 측정
- 고속 스위칭 인버터의 효율 평가
- 충전과 회생을 자동으로 감지하여 효율 계산
전력 소비 시험 설정 시간 단축
CAN 데이터 입력 및 차량에 대한 유연한 설치가 가능하여 시험 설정을 신속하고 안전하게 수행할 수 있습니다. −7°C 환경에서도 정확하게 측정 가능합니다.
- 정확도는 −7°C에서도 보장. 저온 챔버에 그대로 설치 가능
- 차량 근처에서 컴팩트하게 셋업. 동기화 기능으로 채널 확장
- CAN을 통해 배터리 전압 획득. 설정을 안전하고 간단하게
실제 도로 주행 시험에 편리
차량 개조 없이 전력을 측정할 수 있습니다.
OBD-II에서 CAN 데이터 획득 및 DC 전원 구동으로 차량 내에서 간편하게 사용 가능합니다.
- 극한 환경에도 대응 가능한 작동 온도 범위 −20°C ~ +50°C
- DC 전원(10.5V ~ 28V)으로 작동하여 차량 탑재가 용이
- OBD-II 및 CAN 버스를 활용한 안전하고 실시간 차량 데이터 수집
파형과 수치로 생산 품질 확보
파형과 수치를 결합함으로써 ESS 및 파워컨디셔너의 양산 검사에서 신뢰성이 높고 정량 평가 가능한 품질 검사를 가능하게 합니다.
- DC 및 50Hz/60Hz에서 ±0.04% 정밀도로 효율 검증
- 최대 DC 1500V 직접 입력
- 2.5MHz 샘플링으로 전원 전환 파형 평가
크기는 반으로, 편리함은 두 배로
슬림한 디자인의 클램프 전류 센서는 좁은 공간에서의 설치 편의성을 향상시킵니다.
엔진룸에서의 복잡한 작업을 간단하고 신속하게 수행할 수 있어 연비 시험 및 성능 시험 준비 시간을 대폭 단축합니다.
설정 시간 단축뿐만 아니라 무리한 설치로 인한 센서 손상 위험도 줄입니다.
WLTP 및 SAE J1634 규격의 전류 정확도를 충족하며, 최대 500 A까지의 AC/DC 전류를 고정밀(DC 정확도 0.07%)로 측정합니다.
pw4001 pw4001 HIOKI HIOKI pw4001 pw4001 히오키 히오키 pw4001 pw4001 히오끼 히오끼 pw4001
■ 제품 사양 (Specifications)
HIOKI PW4001 제품 데이터시트의 핵심 사양입니다.
- Measurement Procedure p.20 Troubleshooting p.313
- Checking Package Contents ........................9 Configuring Current Sensor Settings 56
- Safety Information ......................................15 Compensating for phase errors of current
- 2.9 Connecting Measurement
- Measurement screen .................................35 Numerically 67
- 2.2 Connecting the Voltage Cords
- 2.3 Connecting the Current Sensors
- Zero adjustment of motor input ...............106 Loading user-defined formula (UDF)
- Displaying Waveforms 119
- 8.2 Waveform/Analog Output
- (Waveform and D/A Output Option) 190
- 9.11 Sending Measurement Data
- Diagnostic measurement setup 10 Specifications 257
- 8.7 VT1005 AC/DC High Voltage
- 10.2 Specifications of Input, Output,
- DC power supply connector (PW4001-04 and PW4001-05 only)
- Optional DC power supply (operates on 10.5 V to 28 V DC)
- L1025 Voltage Cord CAT II 1500 V DC 3 m Banana plug-banana plug
- L9438-50 Voltage Cord CAT III 1000 V, 10 A 3 m Banana plug-banana plug
- L1000 Voltage Cord CAT III 1000 V, 10 A 3 m Banana plug-banana plug
- L1021-01 Patch Cord CAT III 1000 V, 10 A 0.5 m For distributing voltage input
- L1021-02 Patch Cord CAT III 1000 V, 10 A 0.5 m For distributing voltage input
- L9243 Grabber Clip CAT II 1000 V, 1 A — Red, black ×1 each
- L4935 Alligator Clip Set CAT III 1000 V, 10 A — Red, black ×1 each
- VT1005 AC/DC High Voltage 5000 V, ±7100 V peak — For measuring voltages of
- PW9100A-3 3 channels
- PW9100A-4 M6 screw 4 channels
- High accuracy CT6830 2 A ±0.3%
- *1. For measuring commercial power frequency bands
- 4-channel sensor power supply
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
