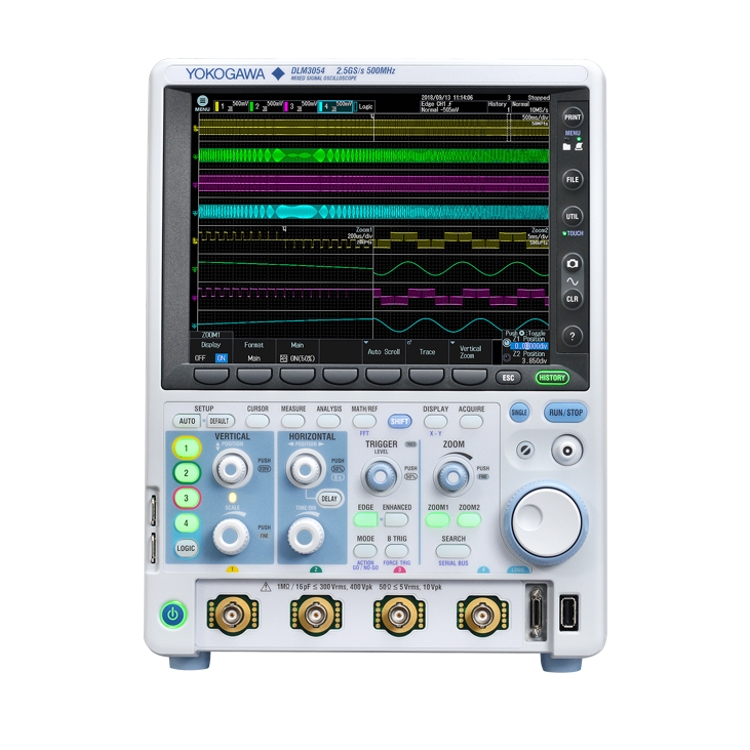

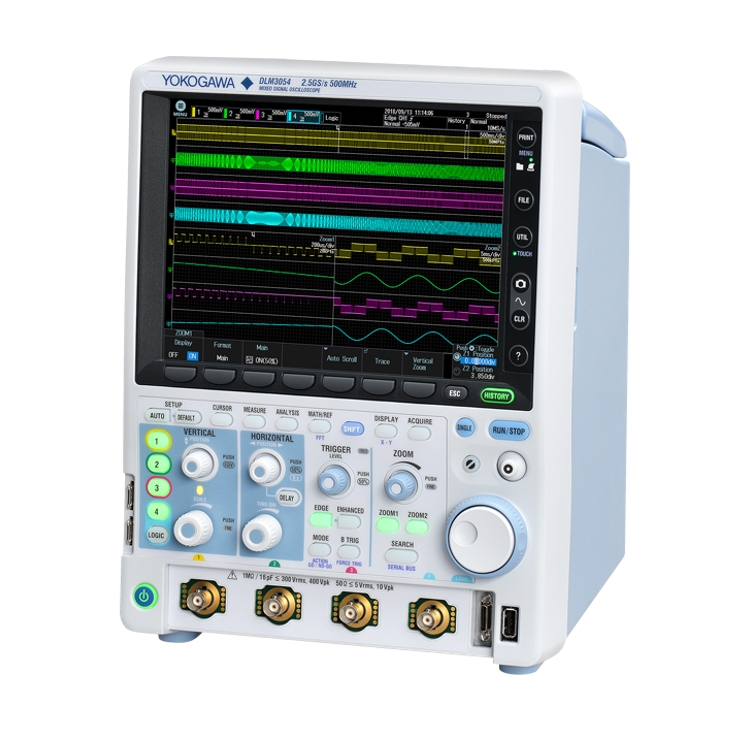

YOKOGAWA 요꼬가와 DLM3054 | 디지털 오실로스코프 Digital Oscilloscope

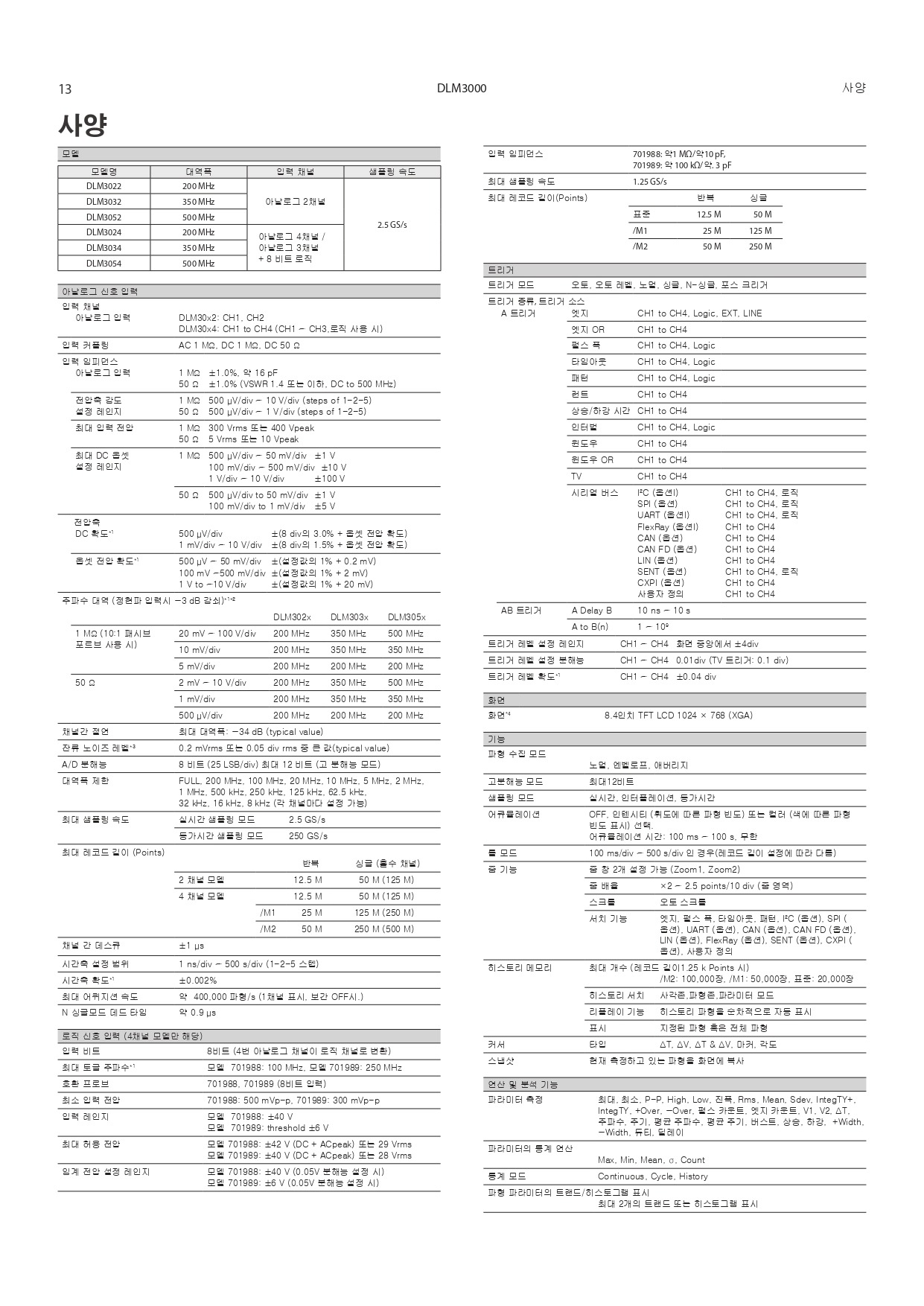

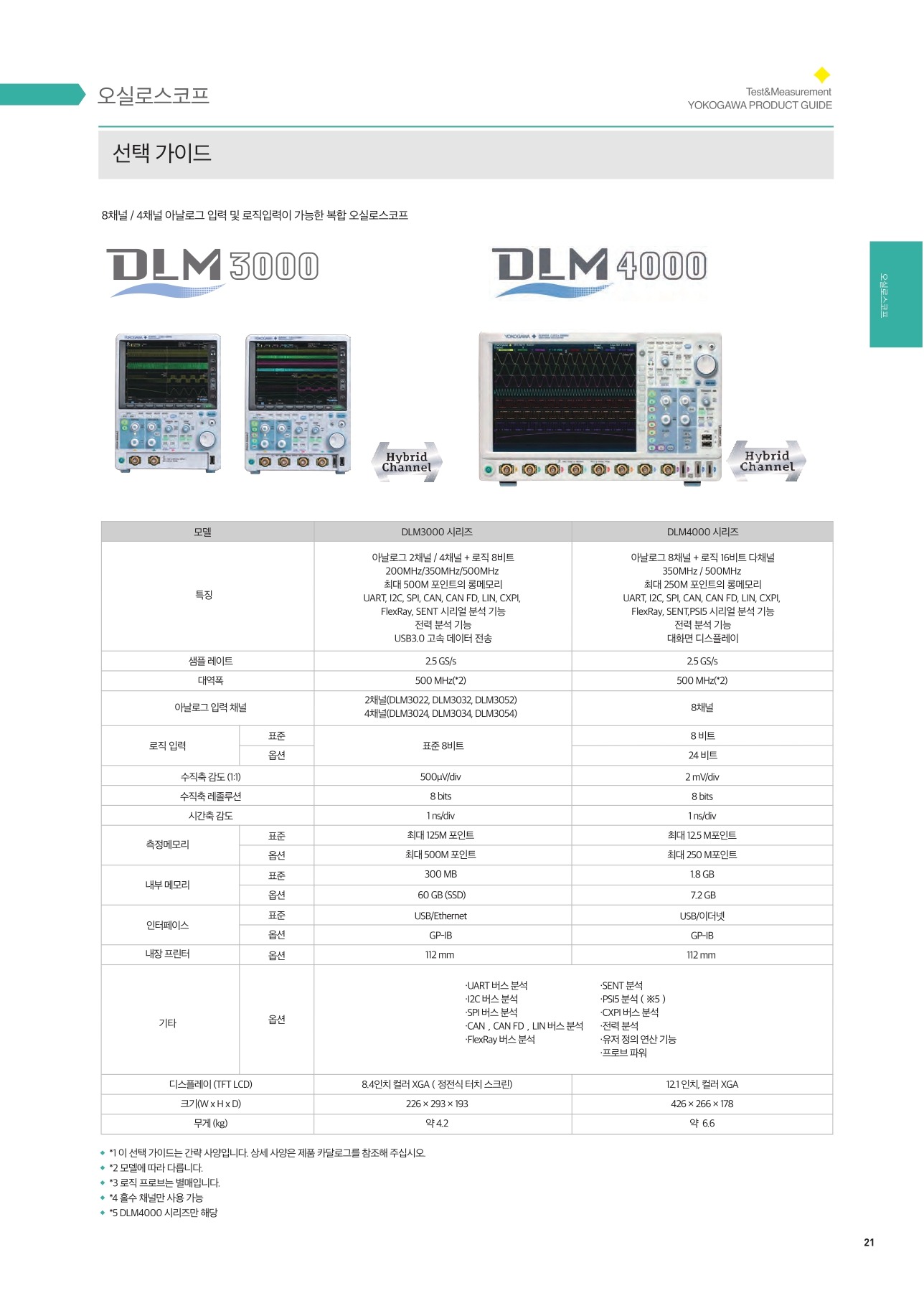

[모델번호]
| 모델 | 설명 |
| DLM3054 | 500MHz, 4채널 아날로그 / 3채널 아날로그 + 8bit 로직 |
| DLM3052 | 500MHz, 2채널 아날로그 |
| DLM3034 | 350MHz, 4채널 아날로그 / 3채널 아날로그 + 8bit 로직 |
| DLM3032 | 350MHz, 2채널 아날로그 |
| DLM3024 | 200MHz, 4채널 아날로그 / 3채널 아날로그 + 8bit 로직 |
| DLM3022 | 200MHz, 2채널 아날로그 |
[제품 특징]
품질
요꼬가와는 측정 품질 향상에 많은 노력을 기울이고 있습니다.
DLM3000은 낮은 잔류 노이즈, 광범위한 전압 범위 및 다양한 실시간 low pass 필터를 특징으로 하여 신호의 정확성을 보장합니다.
유연성
채널 수 및 메모리 옵션과 선택 사양인 Power Math 및 주요 차량용 통신 버스를 포함한 시리얼 버스 분석 기능을 조합하여 오실로스코프를 어플리케이션의 다양한 요구에 맞게 구성할 수 있습니다.
편리함
터치스크린과 전면 키패드를 조작하여 쉽고 빠르게 조작이 가능합니다.
통신 및 저장 옵션을 통해 대용량 데이터도 빠르고 쉽게 엑세스 할 수 있습니다.
입력
완전히 재설계된 아날로그 프론트 앤드에서 포착한 신호는 미세한 부분을 관찰할 수 있도록 500μV/div 까지 설정하고 잔류 노이즈를 줄여 줄 수 있습니다. 또한, 14개의 리얼타임 low pass 필터 중 하나를 선택하여, 스크린에 표시되는 파형의 노이즈를 줄이고, 메모리에 저장할 수 있습니다.
4채널 모델의 경우 8bit의 디지털 입력 신호를 선택하여, Mixed 신호를 포착할 수 있습니다.
버튼 하나로 4번 채널을 8비트 디지털 분석 채널로 전환하여 최대 11채널의 혼합 신호 분석도 가능합니다.
구성
원인과 결과에 대한 상관관계를 측정하기 위해 12.5Mpoints(반복 수집) 또는 125Mpoints(단일 인터리브)의 긴 메모리는 표준으로 탑재됩니다. 최대 50M / 500Mpoints 의 옵션을 사용할 수 있습니다.
기술 및 예산 을 충족시키기 위해 4채널과 2채널 모델이 준비되어 있습니다.
또한, 시스템의 빠른 과도 현상 포착을 위해 200, 350, 500 MHz 대역폭 중 하나를 선택할 수 있습니다.
Power Supply 분석 옵션 과 시리얼 버스 분석 옵션을 추가하여 외부 PC를 이용하는 추가 과정 없이 장비 본체로 더 많은 작업을 수행 할 수 있습니다.
기술
Gigabit 이더넷 과 USB 3.0 이 표준으로 탑재되어 대용량 데이터 전송이 빠르고 쉬워졌습니다. 내부 저장 매체로 60GB SSD 옵션을 선택할 수 있어, 고속으로 보다 많은 파형을 저장할 수 있습니다.

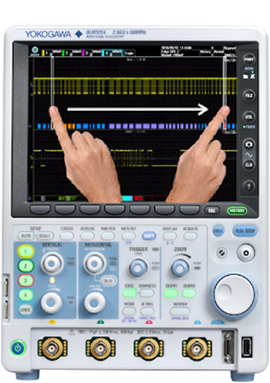

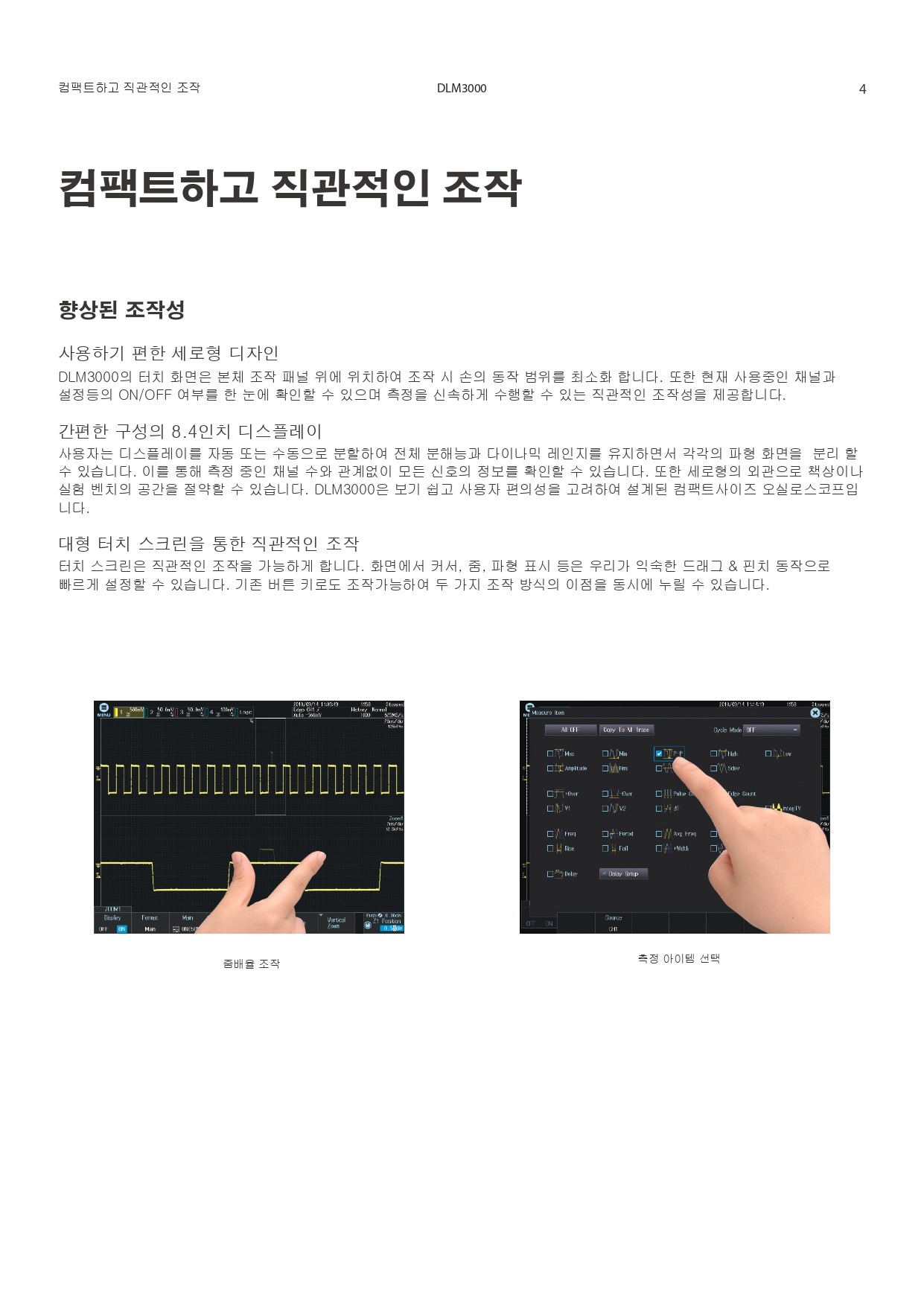

터치 스크린을 통해 핀치인 핀치아웃 조작을 통해 제품을 직관적으로 조작할 수 있습니다.
[제품 기능]

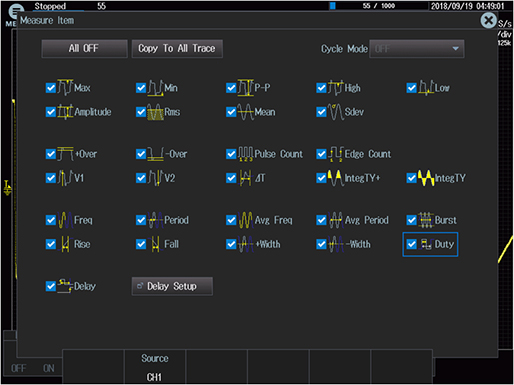

측정
온도 측정 시간을 단축시켜 줍니다. 29가지의 공통 파형 파라미터에 대한 측정이 탑재되어 있습니다.
최대 30가지의 동시 측정을 통해 보다 많은 분석 능력을 사용자에게 제공하여 줍니다.

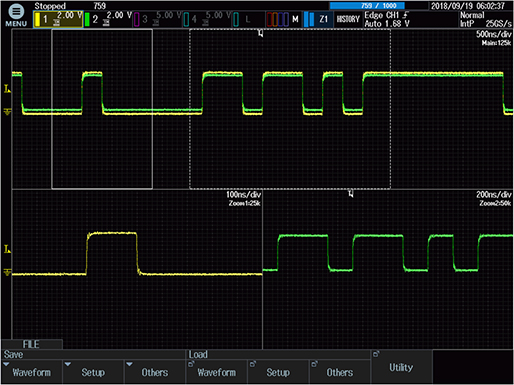

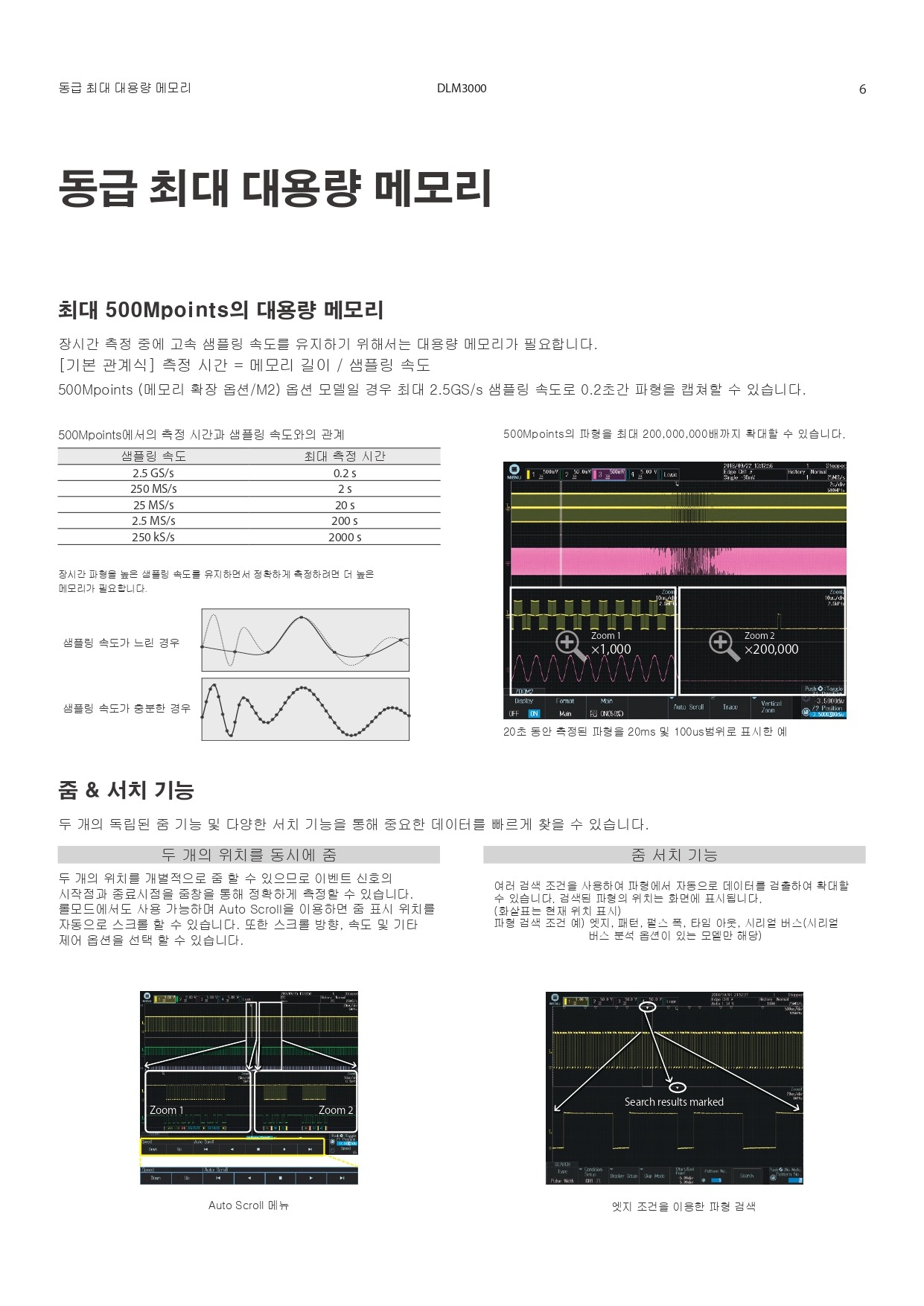

듀얼 Zoom
독립적인 Zoom 프로세서가 최대 500M points 까지 데이터를 빠르게 처리하여 확대시켜 줍니다.
듀얼 줌 기능을 사용하면 시간에 따라 구분된 이벤트를 보기 쉽고, 표시할 특정 입력 채널을 선택하여 앞으로 또는 뒤로 자동 스크롤 할 수 있습니다. 확대 / 축소 검색은 원하는 데이터를 쉽게 찾을 수 있도록 edge, pattern, pulse width, timeout 조건을 설정할 수 있습니다.

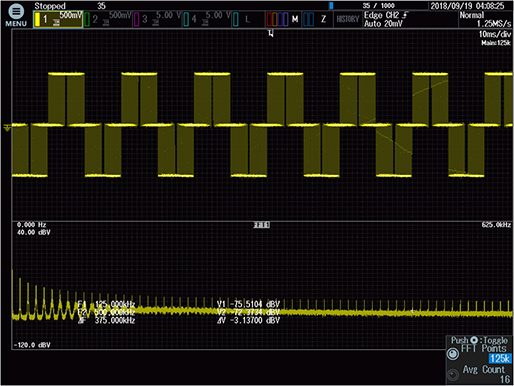

FFT Spectral 분석
현재의 파형 또는 평균화 중인 파형을 사용하여 최대 2개의 동시 FFT 분석을 할 수 있습니다.

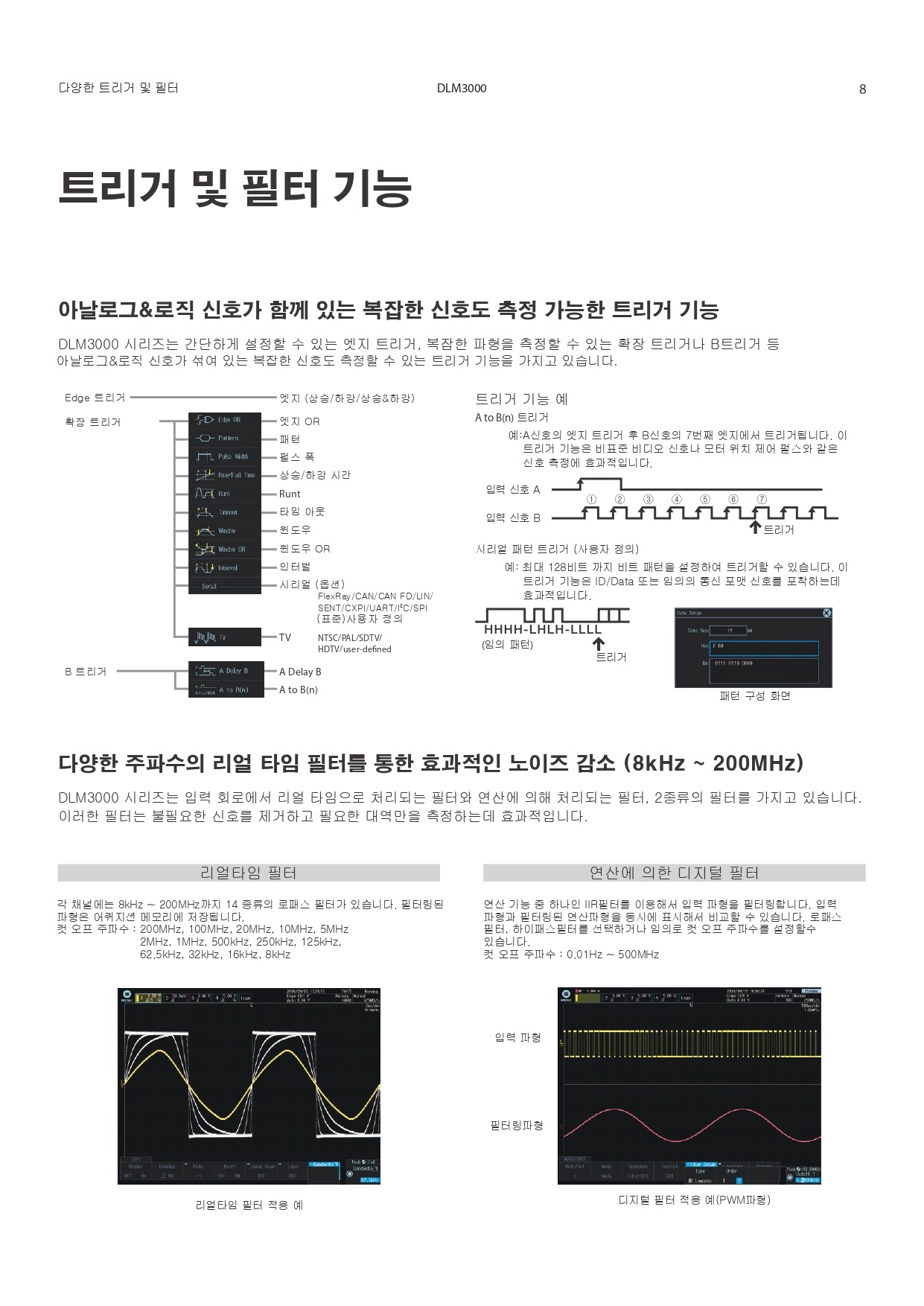

트리거
새롭게 완벽해진 디지털 트리거링 시스템은 타이밍 Jitter를 낮추고, 정확한 응답을 위한 수직 레벨 정확도를 향상 시켰습니다. 사용 가능한 트리거 모드는 아래와 같습니다.

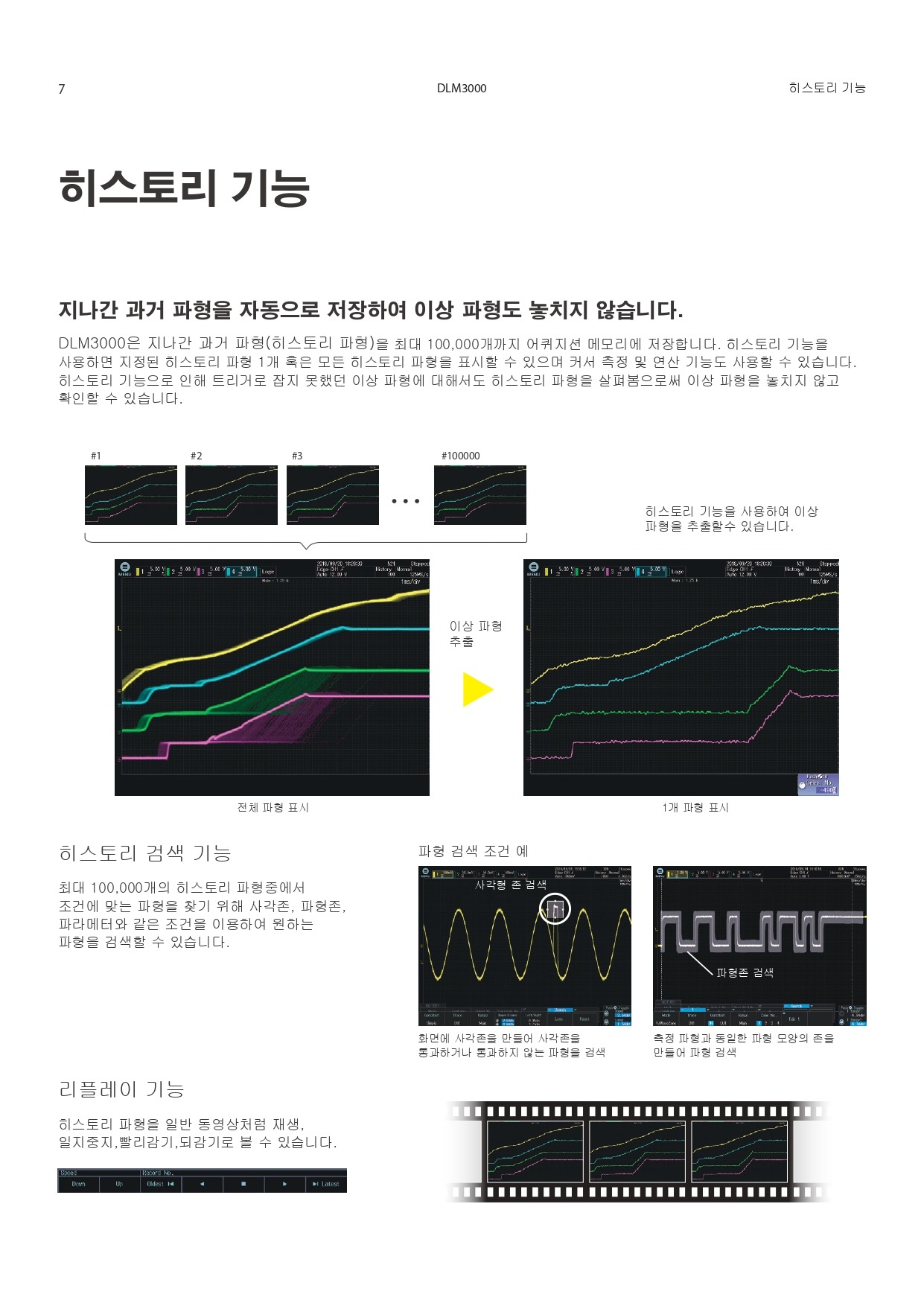

[히스토리 메모리]
히스토리
원인과 결과의 상관관계를 구분하는 작업은 메카트로닉스 프로젝트의 디자인 및 검증 단계에 대한 일상적인 작업 입니다.
이 때 필요한 광범위한 데이터를 제공하기 위해 요꼬가와 오실로스코프는 대형 내부 저장 매체를 활용하여 이전 캡쳐 이벤트의 데이터를 저장합니다. 실제 파형 데이터가 저장되기 때문에 이러한 이벤트는 히스토리 기능을 사용하여 탐색, 시각화 측정 및 검색에 사용할 수 있습니다.
레코드 크기 및 샘플링 속도에 따라 최대 10만건의 이전 이벤트 들을 캡쳐할 수 있습니다.

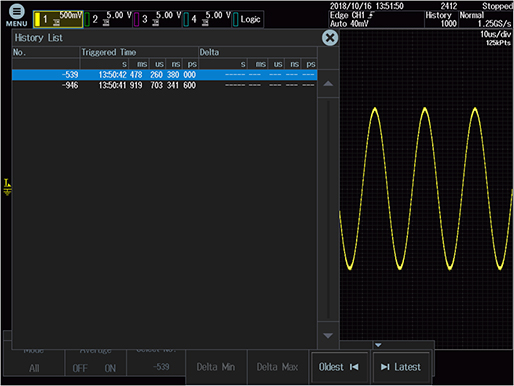

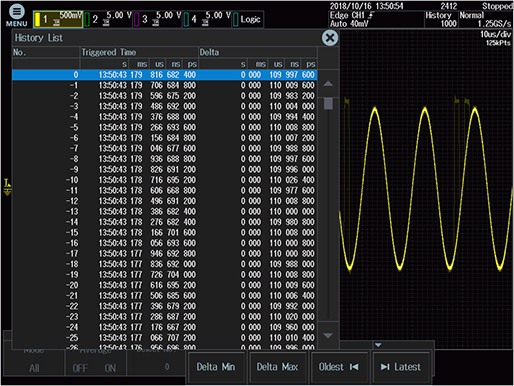

기록 목록을 표시하면 타임 스탬프가 있는 사용 가능한 모든 캡쳐가 표시됩니다.
상호 작용을 위해 화면에 데이터를 표시하려면 함목을 클릭하면 됩니다.

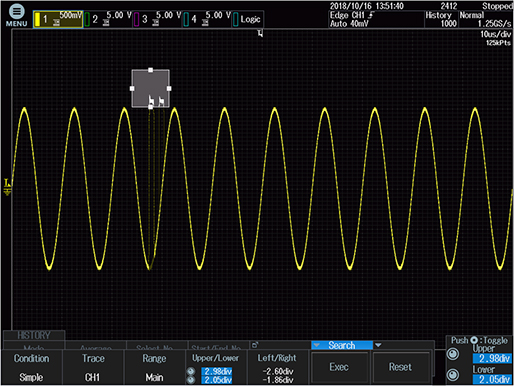

검색 박스
히스토리 메모리에 있는 모든 캡쳐를 시각화하면 이상 파형을 쉽게 확인할 수 있습니다.
검색 박스와 터치 스크린을 사용하면 파형에 직접 검색 조건을 그려 발생 현상을 쉽게 분리해 낼 수 있습니다.
검색 박스 (하얀 박스)는 경계선 내에 있는 신호를 격리하는 데 사용되므로 수천개의 데이터를 동시에 처리하기 쉽습니다.
사진에서는 검색을 통해 2가지의 글리치 신호가 포착되어 있습니다.
이제 리스트 항목 에는 검색 결과와 일치하는 2개의 파형만 표시되므로 사용자가 시간을 찾거나 추가 측정을 수행 할 수 있습니다.

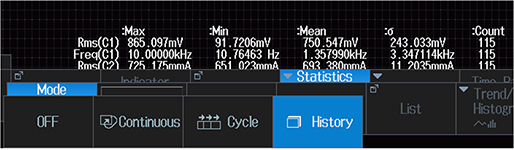

통계
싱글 측정은 매우 유익하지만, 큰 프로젝트의 대규모 데이터에 대해서는 통계적인 측정이 필요하게 됩니다.
DLM3000은 최대, 최소, 평균 및 표준 편차에 대한 통계 분석을 제공하여 전체 히스토리 메모리에서 측정할 수 있는 기능을 제공합니다. 비정상적인 측정을 검사하기 위해 리스트 기능은 화살표 기호로 최대 값과 최소값을 나타내는 모든 값을 표시하고 임의의 측정 값을 가볍게 설정하거나 선택하면 추가 관측을 위해 히스토리 데이터가 열립니다.
히스토리 통계를 실행시키면, 최대, 최소, 평균 및 표준 편차를 확인할 수 있습니다.
카운트는 평가된 파형수 입니다.

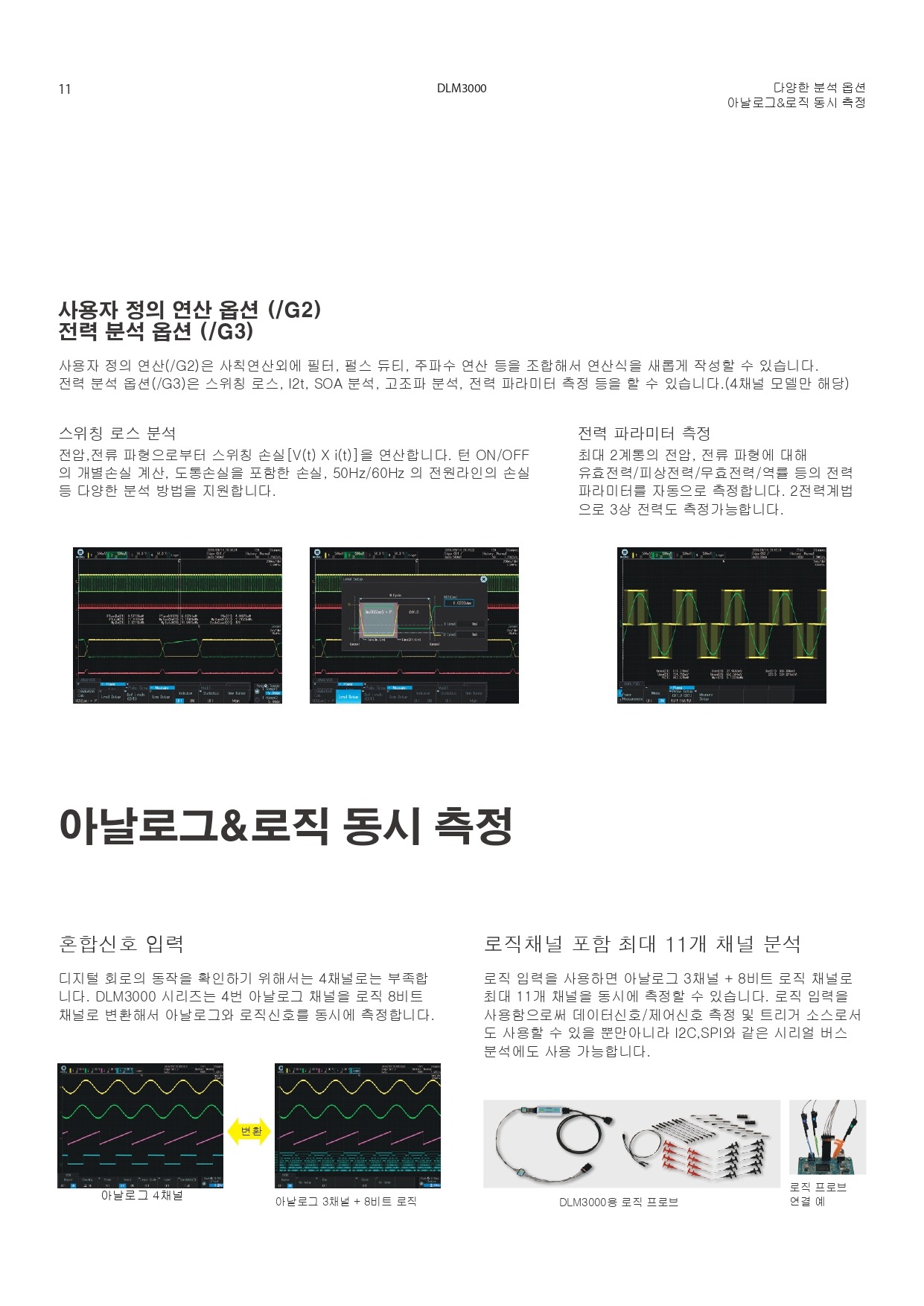

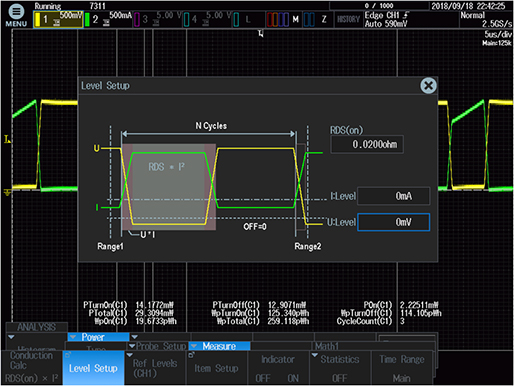

스위칭 손실
전력 분석 옵션을 사용하면 안전 조작 영역(SOA), I2t 와 스위칭 손실에 대해 자동으로 계산이 가능합니다.
스위칭 손실 기능은 스위치 사이클 및 스위치 모드 전원 공급 장치(SMPS) 신호의 관련 영역을 자동으로 감지하여 여러 매개 변수를 계산합니다.

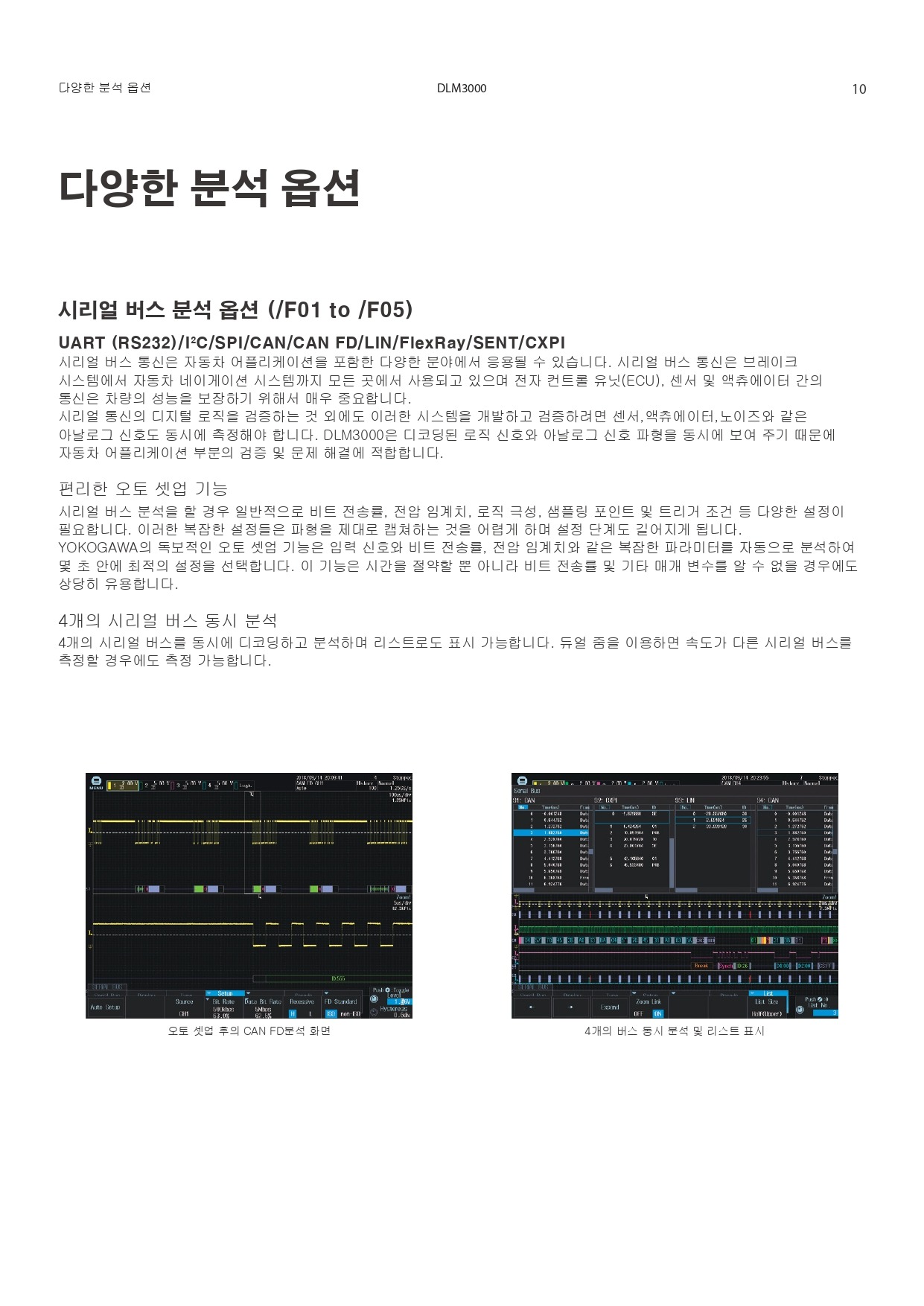

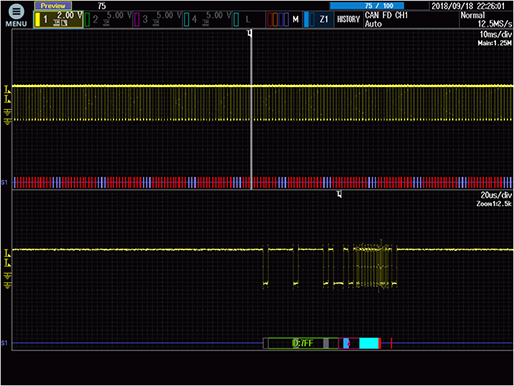

차량용 임베디드 시리얼 버스 기능
전자 제어 장치(ECU), 센서 및 엑츄에이터 간의 통신은 차량 성능을 보장하는 데 특히 중요합니다.
CAN, CANFD, LIN, SENT 및 CXPI 옵션으로 널리 사용되고 있는 차량용 시리얼 버스를 신속하게 측정하여 문제 해결에 도움을 줍니다.
물리 계층과 디코딩된 데이터를 동시에 측정하고 특정 데이터 값을 검색하거나 데이터 항목을 트리거 조건으로 사용합니다.
요꼬가와의 독자적인 자동 설정 기능은 입력 신호를 분석하고 비트 레이트 및 임계 레벨과 같은 복잡한 트리거 / 디코드 설정이 자동으로 수행됩니다.
이 기능은 시간을 절약할 뿐만 아리나 비트 레이트 및 기타 신호 조건을 알 수 없는 경우에도 신속하게 신호 분석을 시작 할 수 있게 만들어주는 매우 강력한 기능입니다.
리스트 보기는 켭쳐 내의 각 패킷의 타임 스탬프와 데이터를 표시하고 패킷을 클릭하면 검사를 위해 즉시 해당 패킷이 확대 됩니다.
요꼬가와의 긴 Time/Division 기능과 결합하여 한 화면에 수 많은 프레임이 표시될 때 특히 그 성능의 전가가 발휘됩니다.
범용적인 용도나 장치의 통신용 어플리케이션을 위한 SPI, UART 및 I2C 분석 옵션도 사용이 가능합니다.
System Integration과 복잡한 컨트롤을 위해 최대 4개의 시리얼 버스를 구성할 수 있으며, 동시에 분석이 가능합니다.

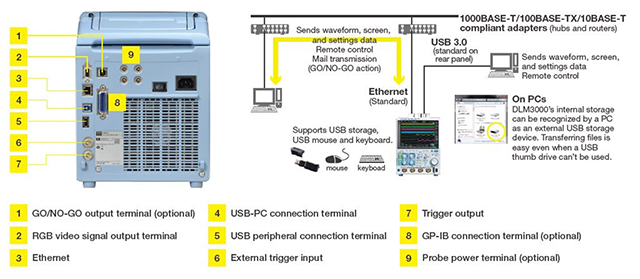

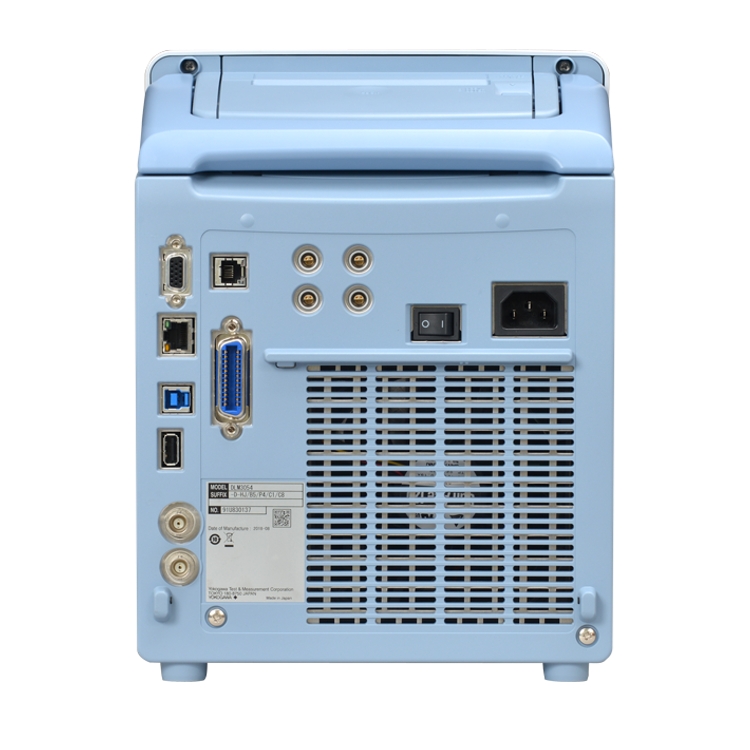

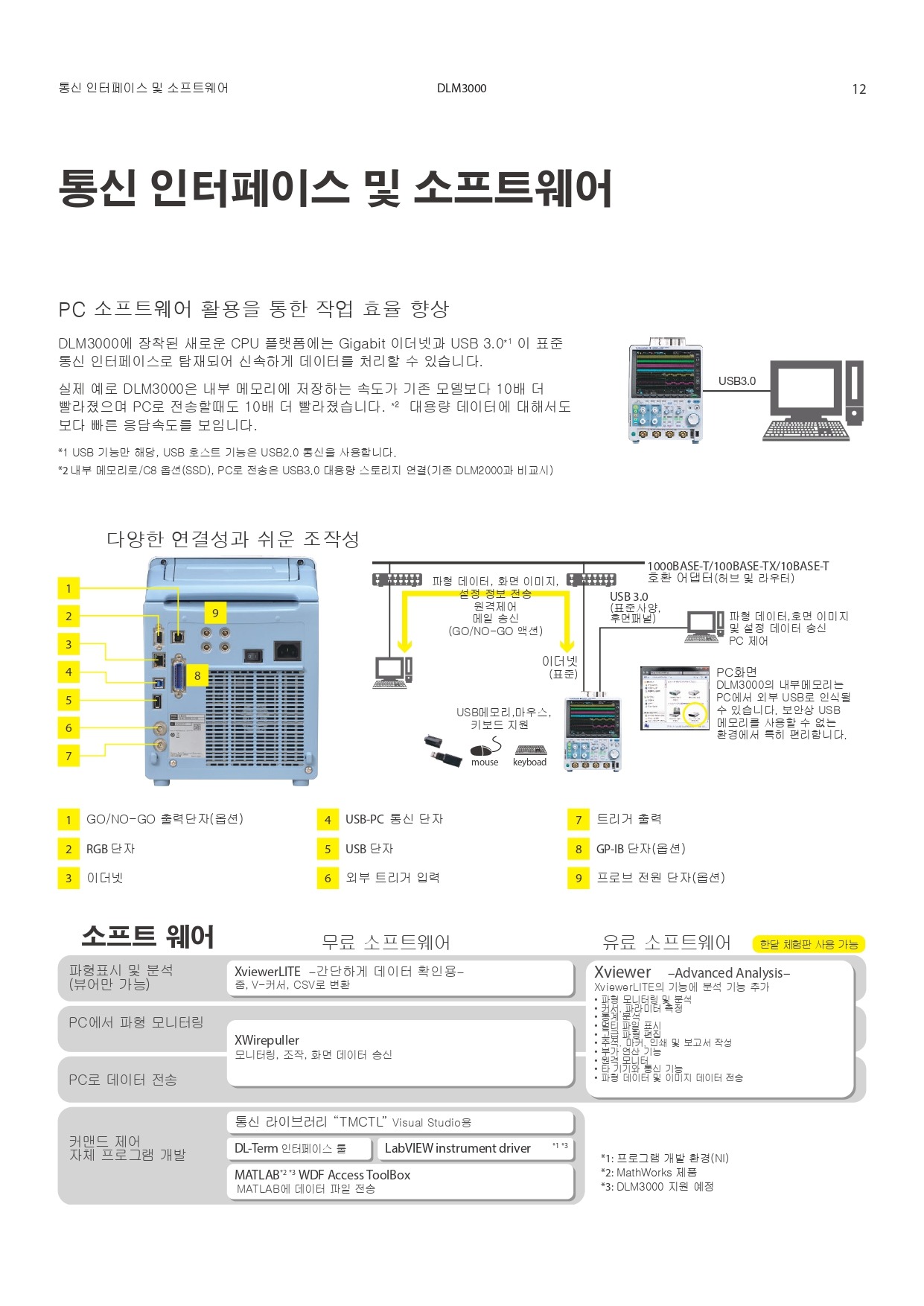

하드웨어 인터페이스
DLM3000의 완전히 새로워진 CPU 플랫폼은 기가비트 이더넷 및 USB3.0(파일 전송)을 표준 통신 인터페이스로 장착하여 이전보다 신속하게 데이터를 처리합니다. 또한, DLM3000은 내부 저장 장치에 SSD를 채택하여 저장 속도를 10배 이상 빠르게 구현하였으며, PC 전송 속도 역시 10배 이상 빨라졌습니다.
악세사리
701917 전류 프로브 50MHz / 5 Arms
주파수 대역폭 : DC ~ 50 MHz
최대 연속 입력 레인지 : 5A rms
오실로스코프, 소코프코더, 기타 파형 측정 장치와 연동 가능.
701918 전류 프로브 120MHz / 5A rms
주파수 대역폭 : DC ~ 120 MHz
최대 연속 입력 레인지 : 5A rms
오실로스코프, 소코프코더, 기타 파형 측정 장치와 연동 가능.
701920 차동 프로브 12V / 500 MHz
차동 프로브.
12Vp 차동, 30Vp 커먼모드, 500 MHz, 10:1, 100kΩ, 내장 전원 케이블(LEMO 리드선)
701921 차동 프로브 700V / 100 MHz
701922는 200V 대역폭 (-3dB) 의 20V 피크 차동 전압 입력 및 60V 피크 공통 모드 입력에서 정격인 10:1 차동 프로브 입니다. 이 프로브는 CAN 버스에 권장됩니다.
내부 50Ω 이 있는 모든 오실로스코프 또는 외부 50Ω 700976을 사용하여 가상으로 사용할 수 있습니다. 내장된 LEMO 리드선을 통해 전원이 공급됩니다.
또한 스코프 옵션 /P2, /P4, 외부 전원 공급 장치 700938-3-D, 701934-D 등으로 전원을 공급할 수 있습니다. Pinch 1개, B9852MF 검정색 및 B9852MG 와 50cm 연장이 제공됩니다.
701922 차동 프로브 20V / 200 MHz
대역폭 : DC ~ 100 MHz (-3dB)
700924 차동 프로브 1400V / 100 MHz
차동 프로브.
건전지 구동 및 요꼬가와 오실로스코프, 스코프코더, 외부 파워 서플라이를 통해 전원 공급
701926 차동 프로브 7000V / 50 MHz
차동 프로브.
건전지 구동 및 요꼬가와 오실로스코프, 스코프코더, 외부 파워 서플라이를 통해 전원 공급
701927 차동 프로브 1400V / 150 MHz
701927은 DC ~ 150MHz 를 커버하는 확장된 대역폭을 갖춘 50:1, 500:1 고전압 (1400V 피크) 프로브로, 단일 종단형 입력 (1MΩ 입력 임피던스)이 있는 오실로스코프와 함께 사용되는 평형 차동 입력을 제공합니다.
DLM2000, DLM3000, DLM4000, DL6000, DL9000 등에서 작동합니다.
이 프로브는 요꼬가와 인터페이스로 편리하게 구동됩니다.
701928 전류 프로브 100 MHz / 30 Arms
전류 프로브 프론트 앤드는 자동으로 인식되며, DLM2000, DLM3000, DLM4000, DL6000, DLM6000, DL9000, DLM9000, SB5000 등에서 동작합니다.
701929 전류 프로브 50 MHz / 30 Arms
전류 프로브 프론트 앤드는 자동으로 인식되며, DLM2000, DLM3000, DLM4000, DL6000, DLM6000, DL9000, DLM9000, SB5000 등에서 동작합니다.
701930 전류 프로브 10 MHz / 150 Arms
요꼬가와 오실로스코프, 스코프코더, 외부 전원 공급 장치를 통해 구동됩니다.
701931 전류 프로브 2 MHz / 500 Arms
요꼬가와 오실로스코프, 스코프코더, 외부 전원 공급 장치를 통해 구동됩니다.
701936 Deskew 보정용 신호 소스
Skew 제거를 위한 스위칭 손실 측정을 향상시킵니다. 701936 Deskew용 보정 신호는 클램프 온 전류 프로브와 관통형 CT 에 모두 적용할 수 있습니다.
701944 고전압 패시브 프로브 1000 Vrms / 400 MHz
패시브 프로브, 1000 Vrms, 400 MHz, 100 : 1, 50MΩ, 1.2m, ‘Mini’ DL1700, DLM2000, DLM3000, DLM4000, DL/DLM 6000, DL9000, SB5000에 적용하여 사용이 가능
701945 고전압 패시브 프로브 1000 Vrms / 250 MHz
패시브 프로브, 1000 Vrms, 250 MHz, 100 : 1, 50MΩ, 3.0m, ‘Mini’ DL1700, DLM2000, DLM3000, DLM4000, DL/DLM 6000, DL9000, SB5000에 적용하여 사용이 가능
701988 로직 프로브 100 MHz / 8-bit
701988(PBL100) 로직 프로브
701989 로직 프로브 250 MHz / 8-bit
100 kΩ 입력 저항, 토글 주파수 250 MHz
702906 패시브 프로브 1000 V / 200 MHz
패시브 프로브, 1000V(DC+ACpeak) CAT II, 200MHz, 10:1, 10MΩ, 2.5m 광범위 동작 온도 (-40 ~ 85°C) DLM2000, DLM4000 오실로스코프
B9988AE 프린터 용지
DLM2000/DLM4000/DL750/DL850/DL6000/DL9000 등에 사용 가능.
