HIOKI 히오키 PW8001-01 파워 아날라이저 ☆ 가격문의
111,111원

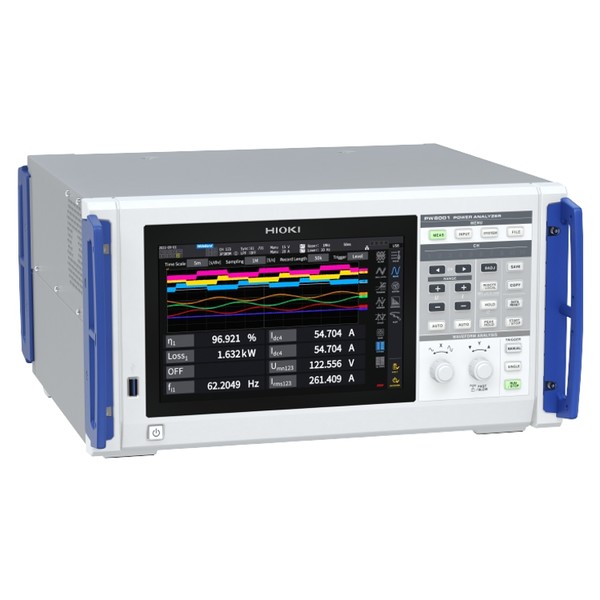

HIOKI PW8001-01 파워 아날라이저
HIOKI PW8001-01 POWER ANALYZER
- 자유롭게 유닛을 조합해 연구 개발부터 출하 검사까지 토탈로 측정
- 기기의 미세한 손실을 정확하게 포착하는 세계 탑클래스 정확도와 광대역 전력 측정
- 입력파형을 충실히 재현하는 샘플링 주파수 15 MHz, 분해능 18-bit
- 다계통화되는 측정대상에 대응, 1대로 8채널의 전력을 일괄 측정
- 실수 없이 정확하게 측정할 수 있는 자동인식기능, 전류 센서의 위상 보정을 자동으로 실행
- 계측기 1대로 4개 모터를 동시에 해석
- 다채널 측정에 대응, 광링크 인터페이스로 채널 수를 확장
- CAN・CAN-FD 버스 출력으로 기존의 CAN 네트워크에 측정 데이터를 통합
- HILS 개발에서 실기 평가까지 다양한 전류 센서와 조합해 폭 넓게 사용
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
■ 제품 사양 (Specifications)
HIOKI 제품 데이터시트의 핵심 사양입니다.
- POWER ANALYZER PW8001
- Basic accuracy ±0.03%, DC accuracy ±0.05%, 50 kHz accuracy 0.2%*
- Frequency flatness: band where amplitude falls within ±0.1% range: 300 kHz*
- band where phase falls within ±0.1° range: 500 kHz*
- 2 Accurate capture of power fluctuations caused by high-speed switching
- Sampling performance 18-bit, 15 MHz*
- Noise Resistance (CMRR) 110 dB, 100 kHz*
- 3 Up to 8 power channels optimizing your measurement
- 8-channel power measurement
- PW8001+U7005 6 Common-mode voltage rejection ratio for voltage input
- - 8-channel power measurement
- Solar inverters 80 Solar panels Power systems
- 1 Get started making measurements right away
- The PW8001 supplies power to current sensors and automatically sets the appropriate scaling ratio
- 2 Accurately measure high-frequency, low-power-factor power
- 3 Record measurement conditions
- When you connect a current sensor to the PW8001,
- the CT6904A AC/DC current sensor
- band, and stability. Broadband measurement of up to 10 MHz and the converter Short wiring
- 1 Reliably detect high-speed power fluctuations
- 1 ms, allowing fine-grained analysis of transient power and dynamic behavior.
- Motor power Motor power Voltage × 4
- U7001 Basic frequency: 0.1 Hz to 1 MHz, Analyzable band: 1 MHz Measurement Torque Torque Frequency × 4
- U7005 Basic frequency: 0.1 Hz to 1.5 MHz, Analyzable band: 1.5 MH Slip
- 1 Safe evaluation of increasingly high-voltage power conditioners
- 16-channel power measurement via the PW8001’s optical link interface*2 Ver 2.00
- reactor loss measurement. 15 MS/s INPUT UNIT U7005
- 16-channel power measurement
- The PW8001 automatically varies the filter cutoff frequency based on the input signal’s frequency.
- records data as frequently as every 1 ms and updates measured values based on the input signal Records data at 1 ms intervals Measured Update Update UpdateUpdate
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
