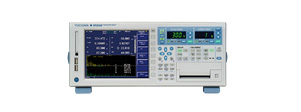

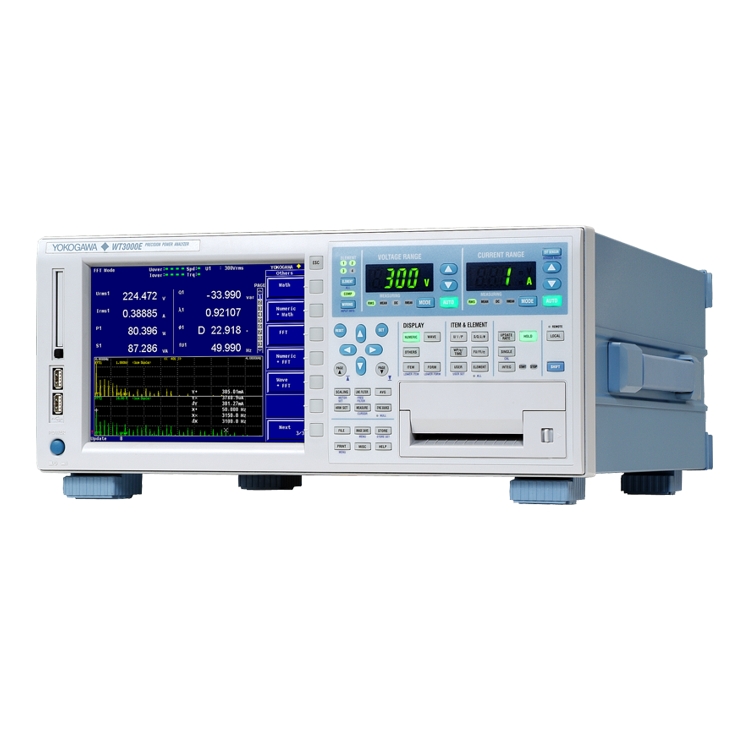

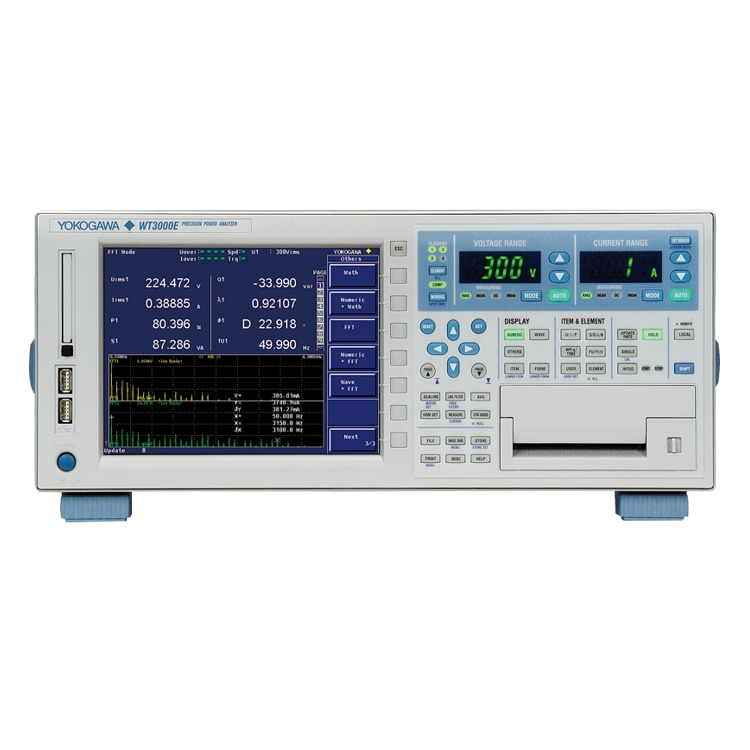

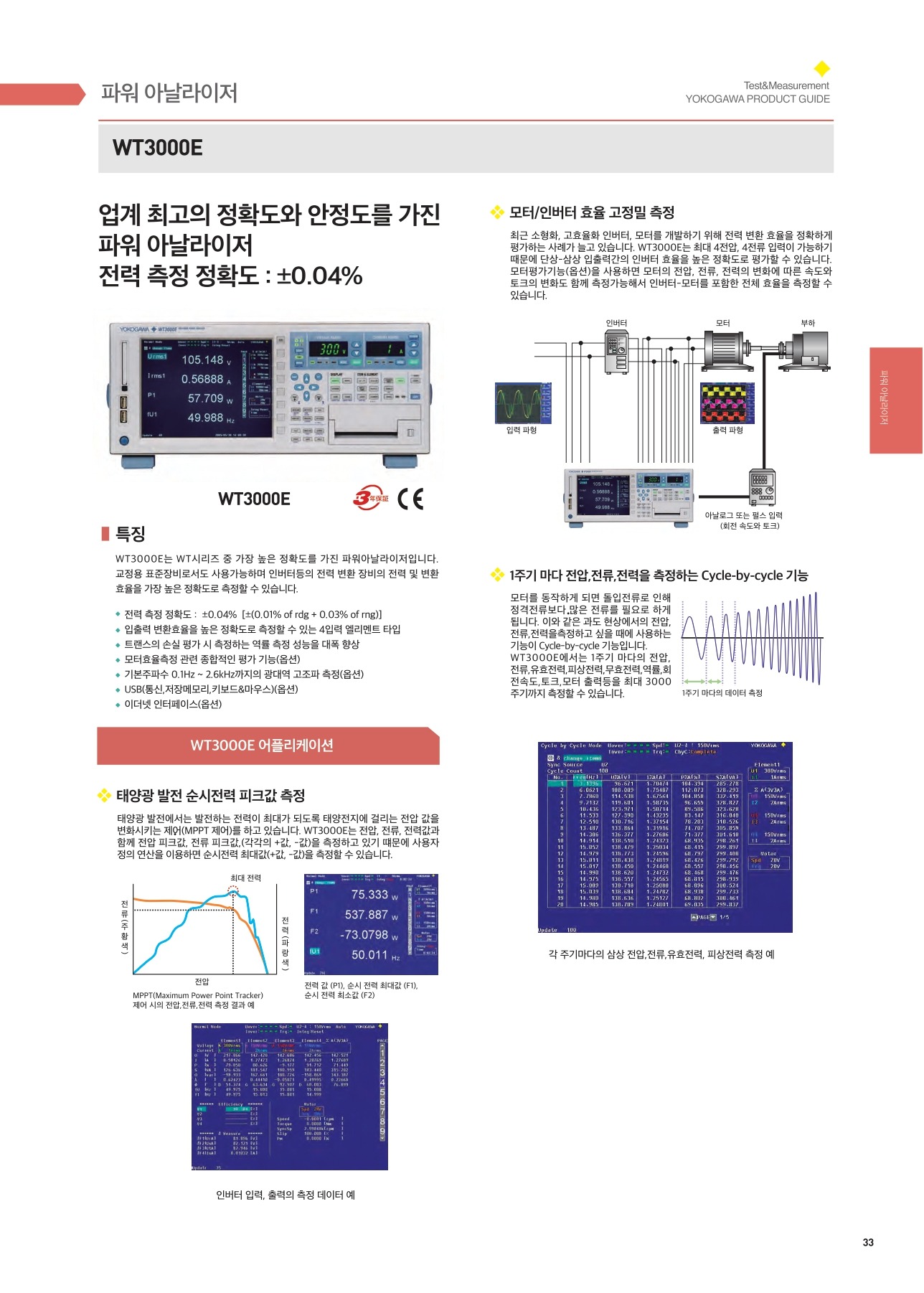

요꼬가와 YOKOGAWA WT3003E 고정밀 파워 아날라이저
● 고정밀 측정을 가능하게 하는 파워 아날라이저
- ±0.01% 정확도( World Top Class )
● IEC 규격 테스트 진행 가능.
- Voltage Fluctuation / Flicker Measurement
● 특징
- 3P4W 결선까지 측정 가능.
- 8.4 인치 LCD 디스플레이
- Motor Version 선택시, Motor Parameter 측정 가능.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
요꼬가와 YOKOGAWA WT3003E | 고정밀 파워 아날라이저
| 모델 | 설명 |
| WT3001E | Precision Power Analyzer, one Input element model |
| WT3002E | Precision Power Analyzer, two Input elements model |
| WT3003E | Precision Power Analyzer, three Input elements model |
| WT3004E | Precision Power Analyzer, four Input elements model |
기본 전력 확도 ±0.01% rdg, DC, 0.1 Hz-1 MHz, 4채널 입력, 고정밀 I/O 효율 측정

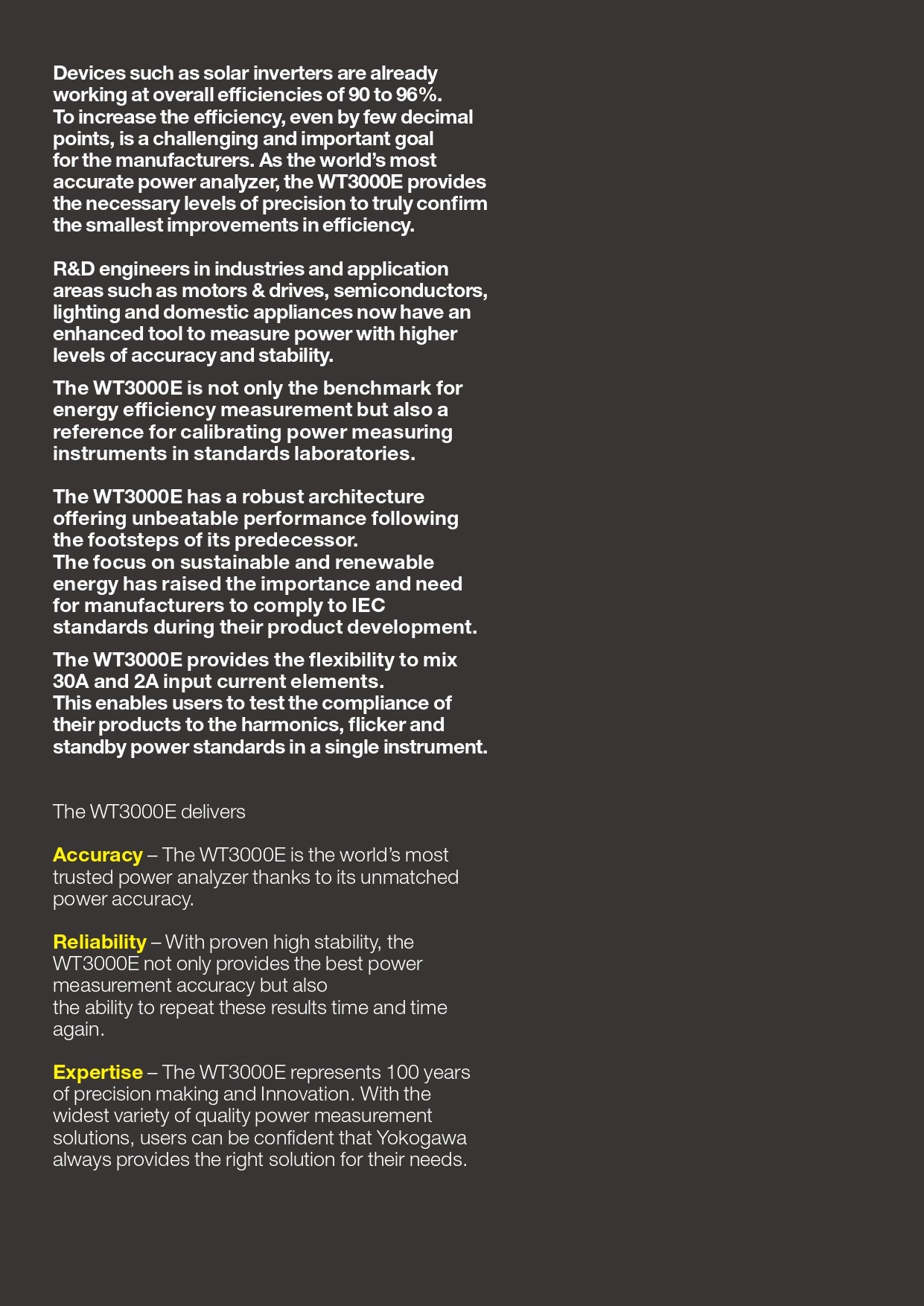

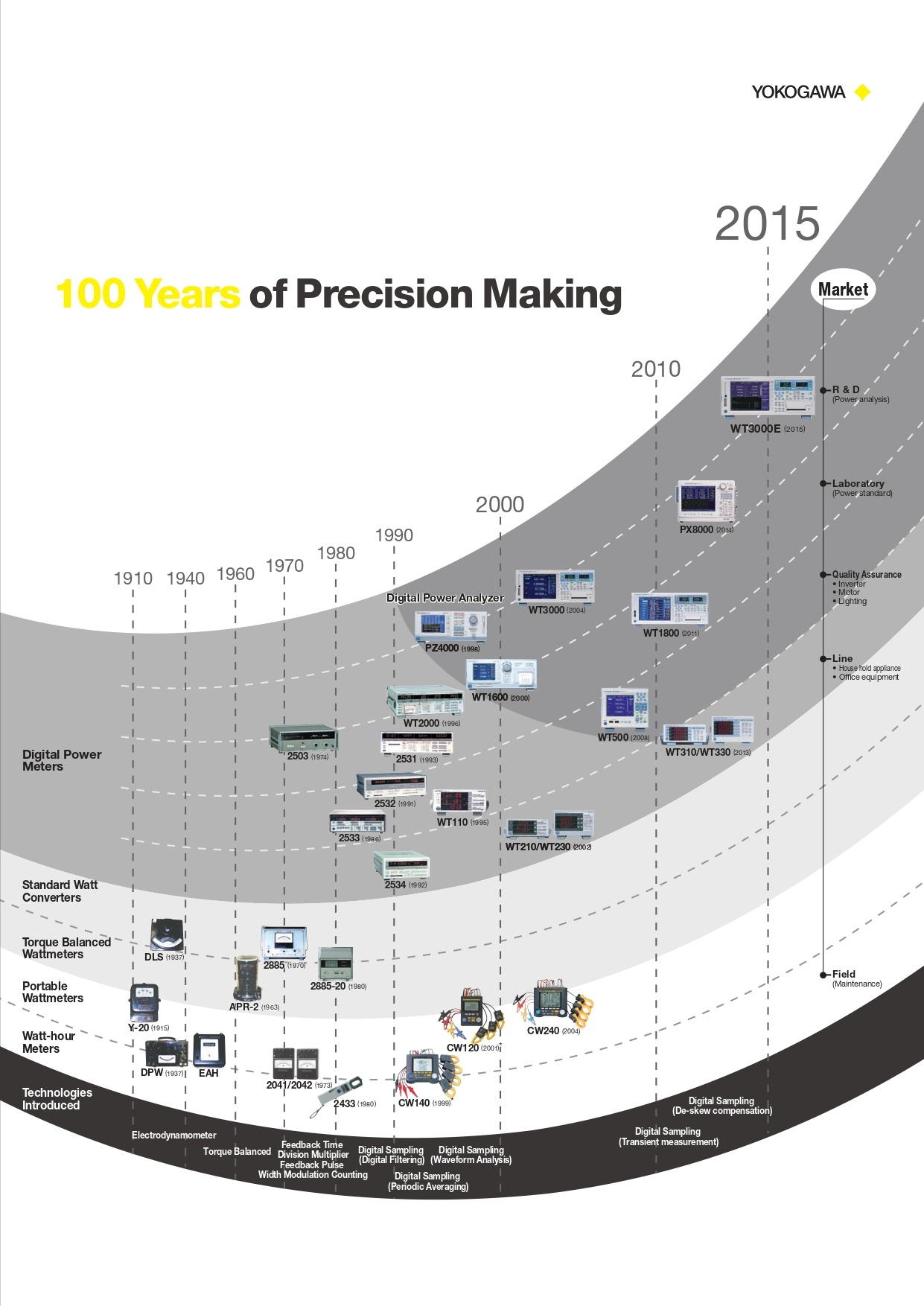

Yokogawa 초정밀 파워 아날라이저
WT3000E 는 요꼬가와의 WT시리즈 중 가장 정밀한 능력을 보유하고 있으며, 고객의 다양하고 광범위한 니즈를 충족시키기 위해 출시된 초정밀 파워 아날라이저 입니다. WT300/WT500 시리즈는 가격대비 성능이 매우 우수하며, 제조 라인 어플리케이션으로 각광받고 있습니다. WT1800은 측정 데이터를 다양한 방법으로 확인할 수 있도록 도와줍니다. 파형 디스플레이, 수치 데이터, 트랜드 등 다양한 방식으로 데이터 확인이 가능합니다
기존 제품과 비교 자료
WT3000E | WT3000 | |
| 기본확도 (45 ~ 66 Hz) | 0.01 % rdg + 0.03% rng (30A) | 0.02 % rdg + 0.04% rng (30A) |
| 저 주파수 확도 (0.1 ~ 30 Hz) | 0.08 % rdg + 0.1% rng (P) 0.03 % rdg + 0.05% rng (U & I) | 0.1 % rdg + 0.3% rng (P) 0.1 % rdg + 0.1% rng (U & I) |
| 2A & 30A 입력 엘레먼트 | 동시 선택 가능 | 특별 주문시 가능 |
| 트리거 OFF 기능 | 지원함. (파형 디스플레이시 최대 50 ms 업데이트 속도 유지) | 지원안함. ( 파형 디스플레이시 업데이트 속도는 최대 1sec) |
| 모터 평가 | 모터 평가 옵션 (/MTR) | 모터 버전 (-MV) |
| /DT & /CC | 기본 사양 | 옵션 사양 |
WT3000 에뮬레이션 모드

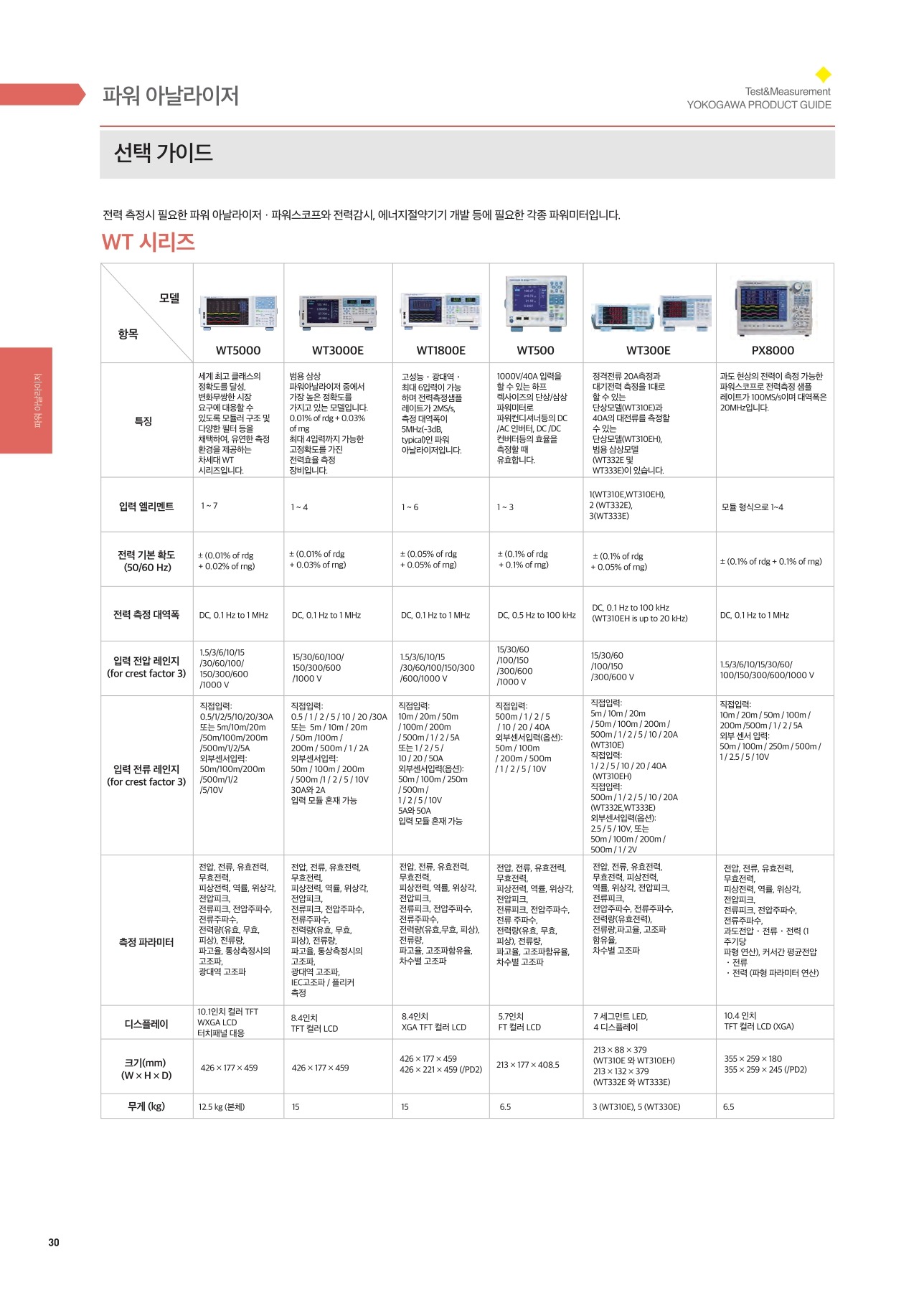

측정 환경에 맞추어 가장 적합한 모델을 선택하여 주세요.
* 높은 정확도 & 넓은 대역폭 기본 전력 확도 ±(0.01% of reading + 0.03% of range) 주파수 대역 DC, 0.1 Hz to 1 MHz
* 낮은 역률 오차 cosø=0 일 때의 역률오차 0.03% of S S : 피상전력 ø : 전압, 전류 위상각
* 전압 레인지
전류 레인지직접 입력
외부 입력

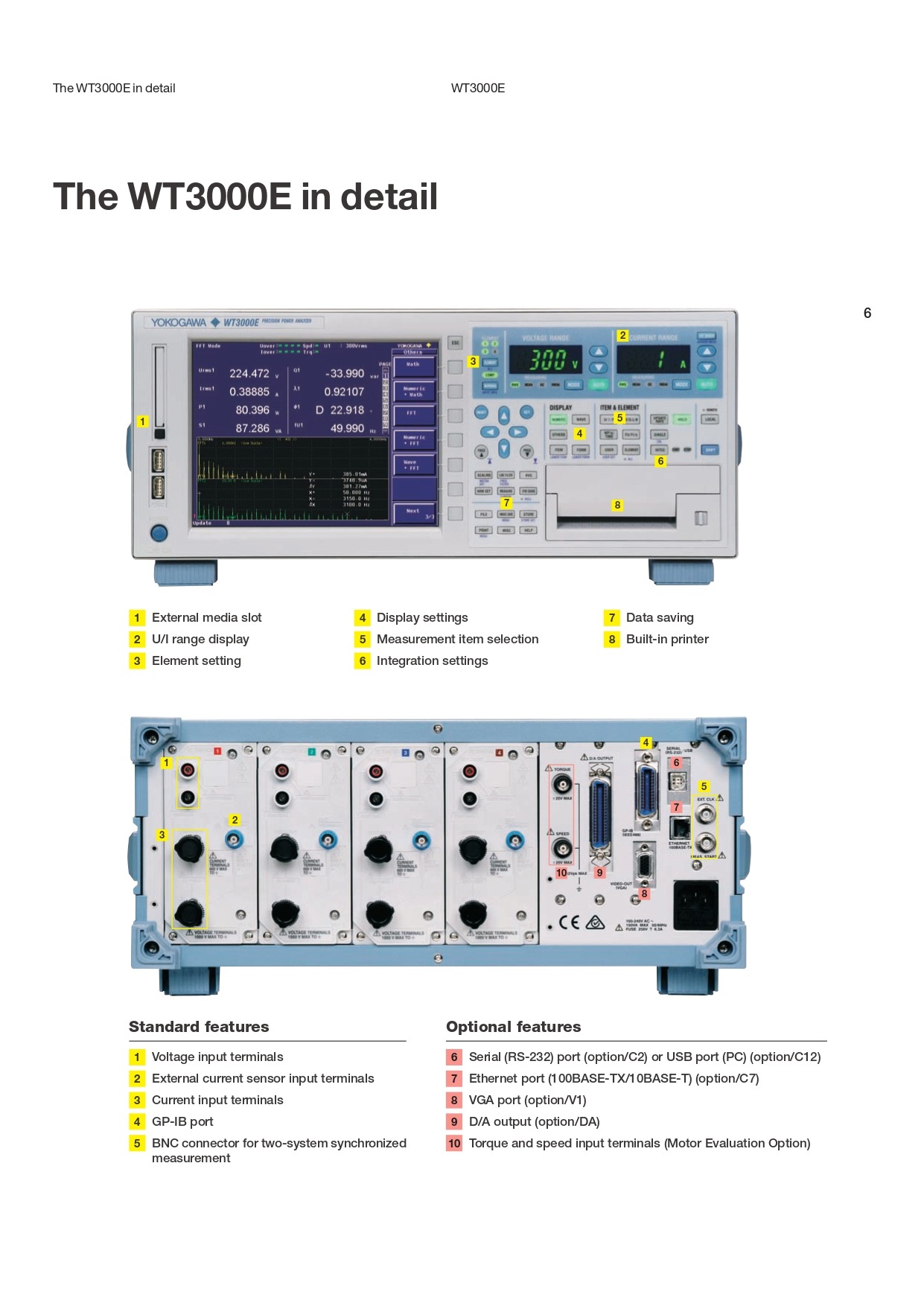

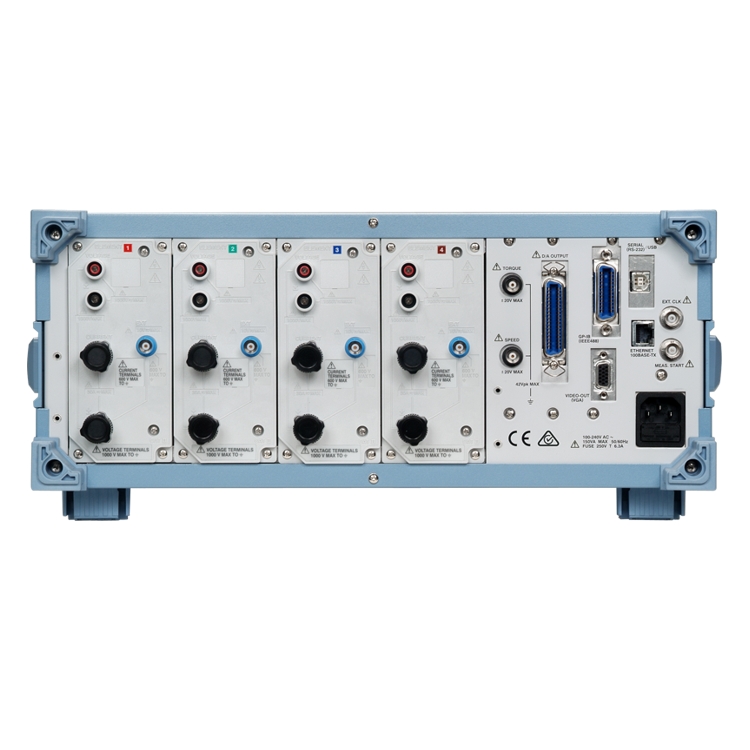

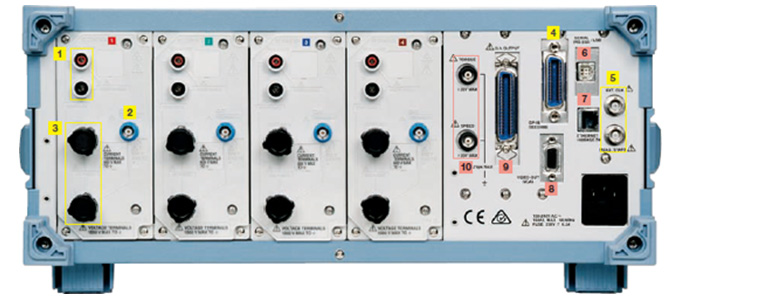

Real Panel

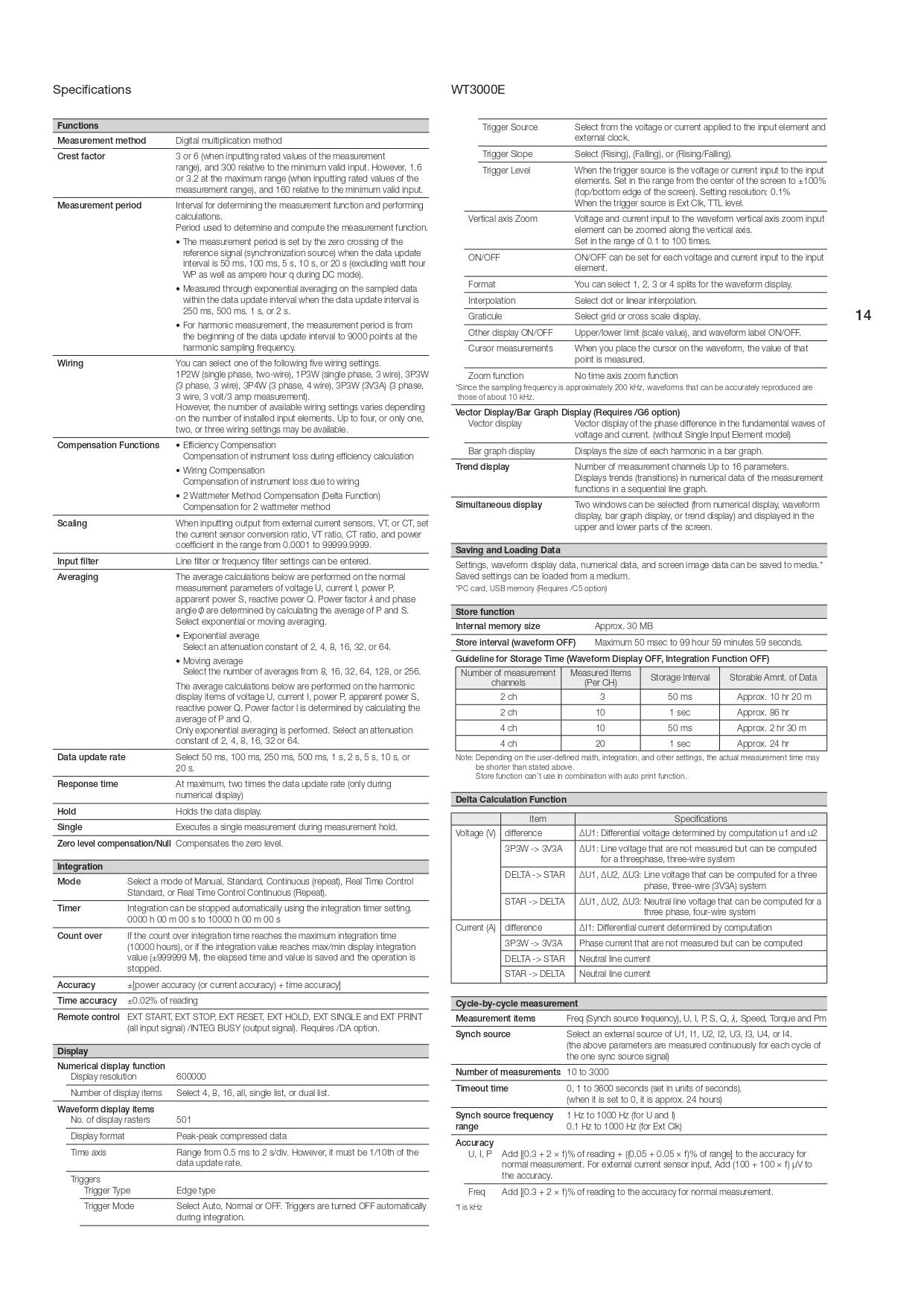

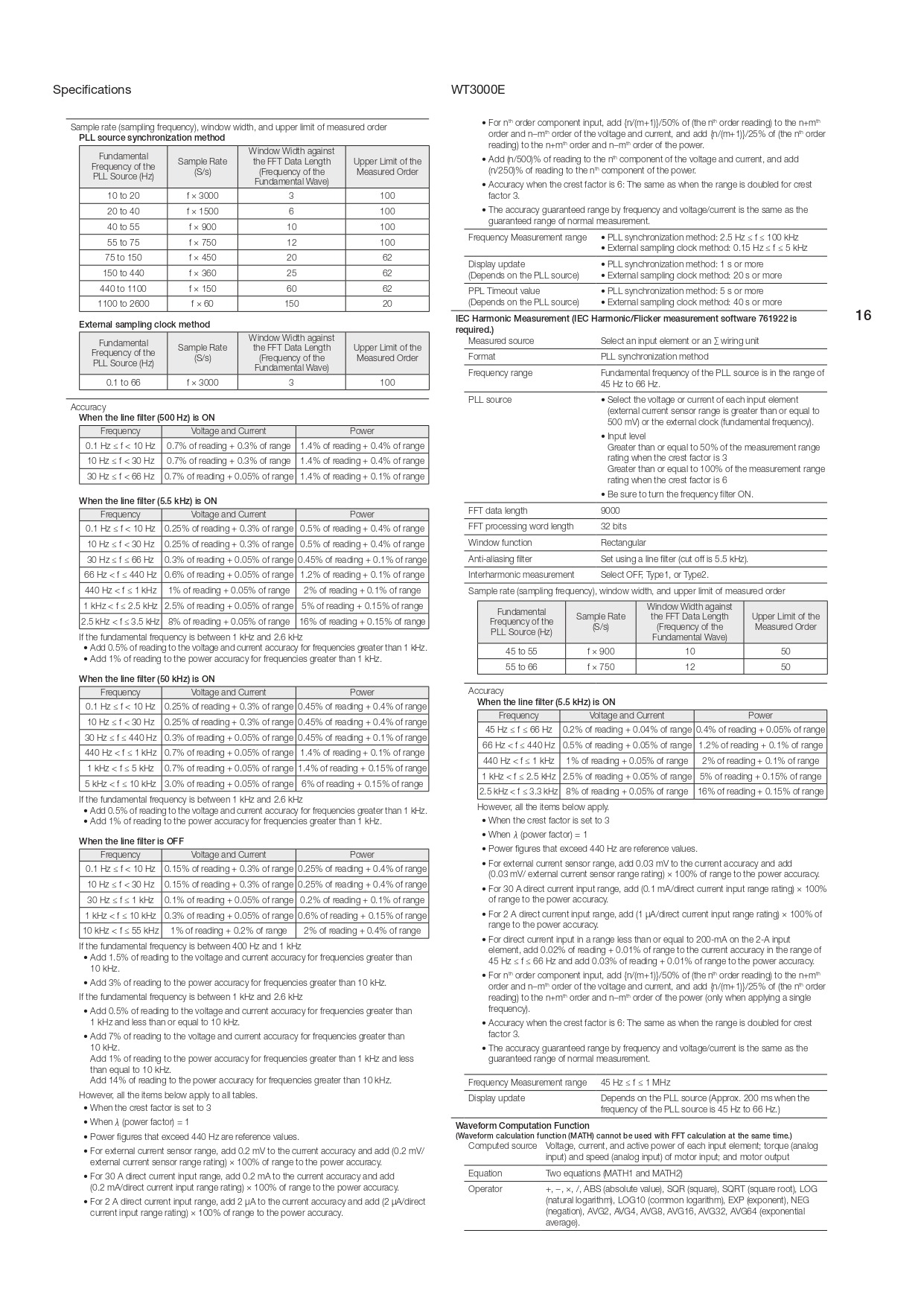

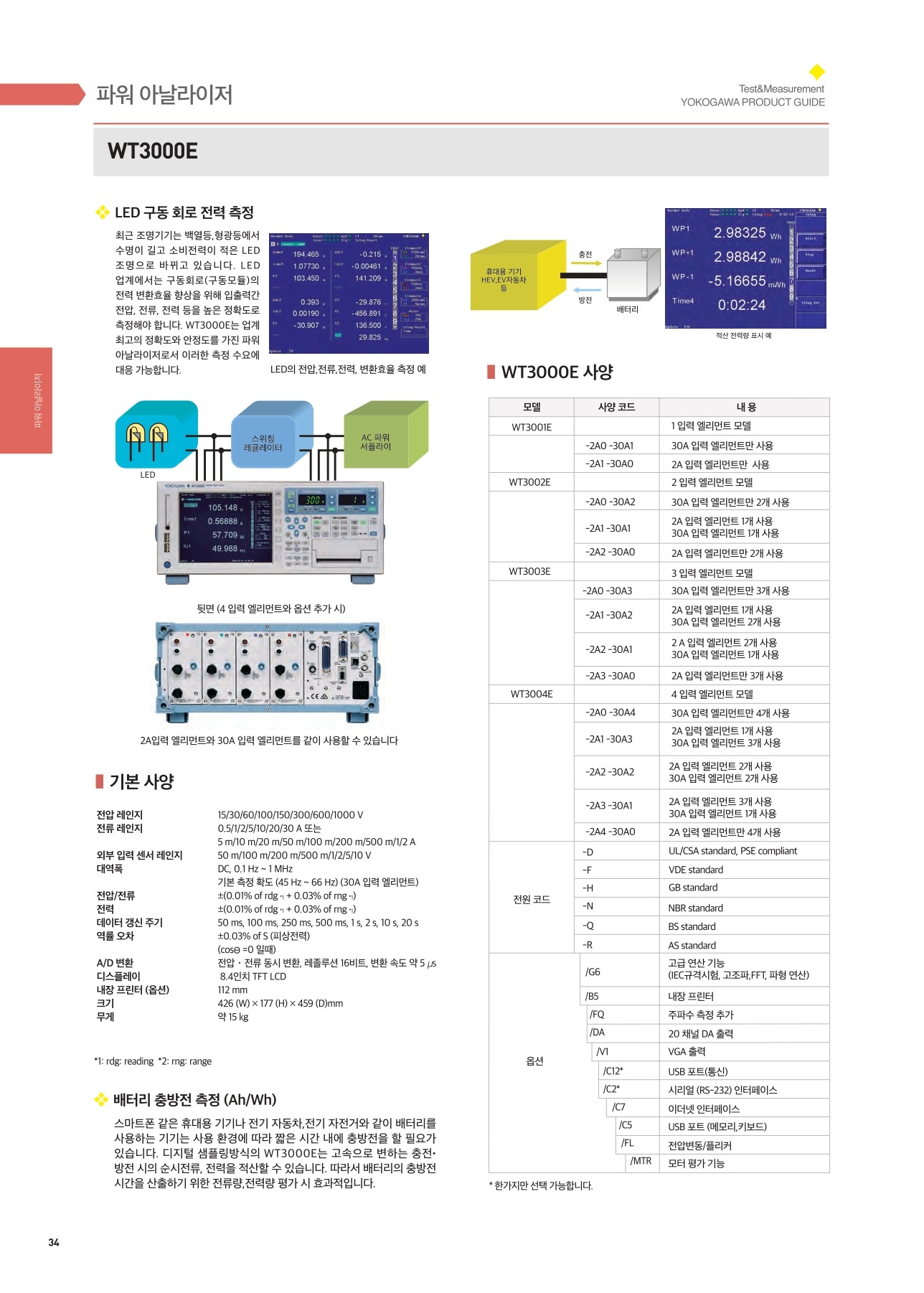

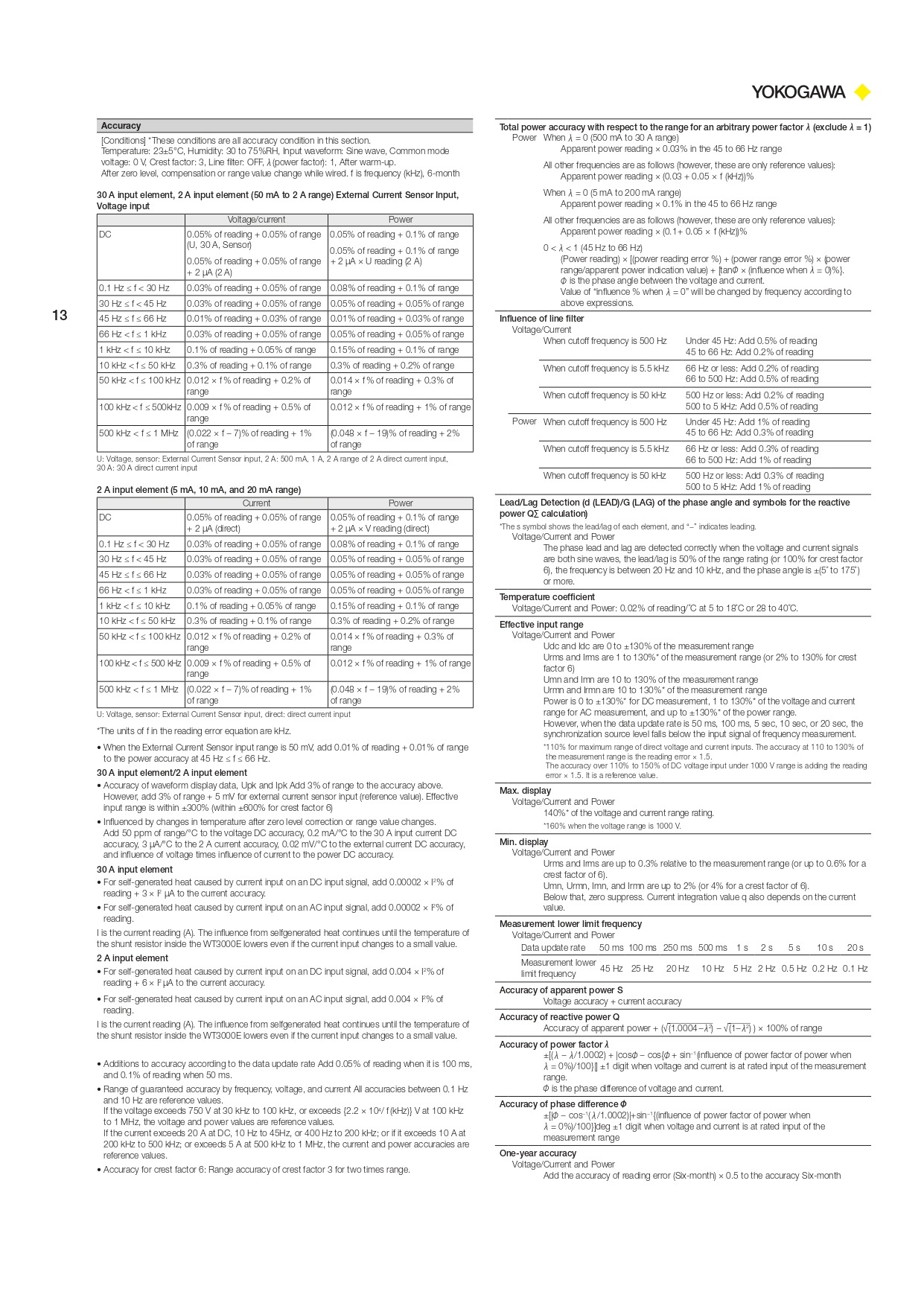

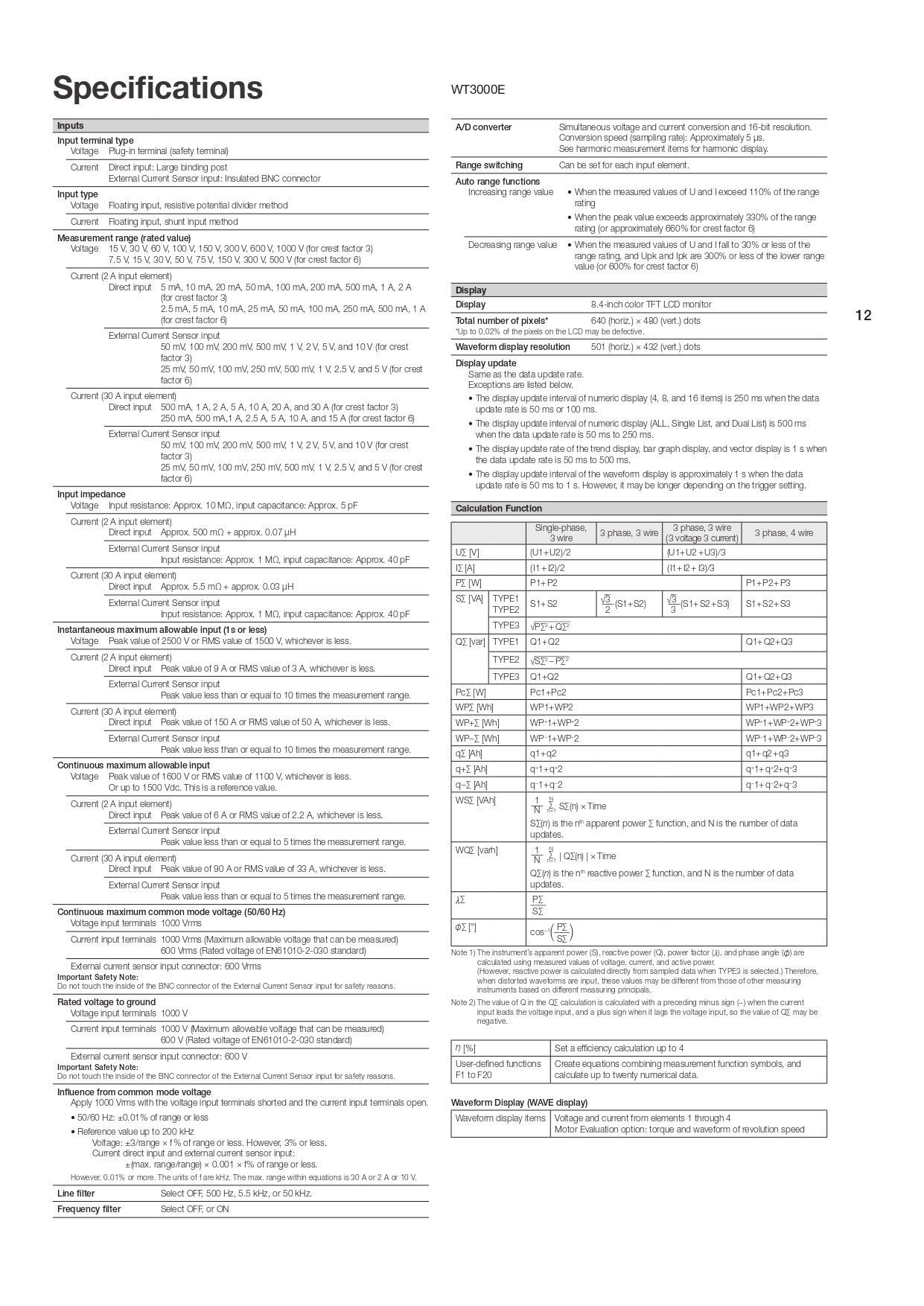

기본 사양

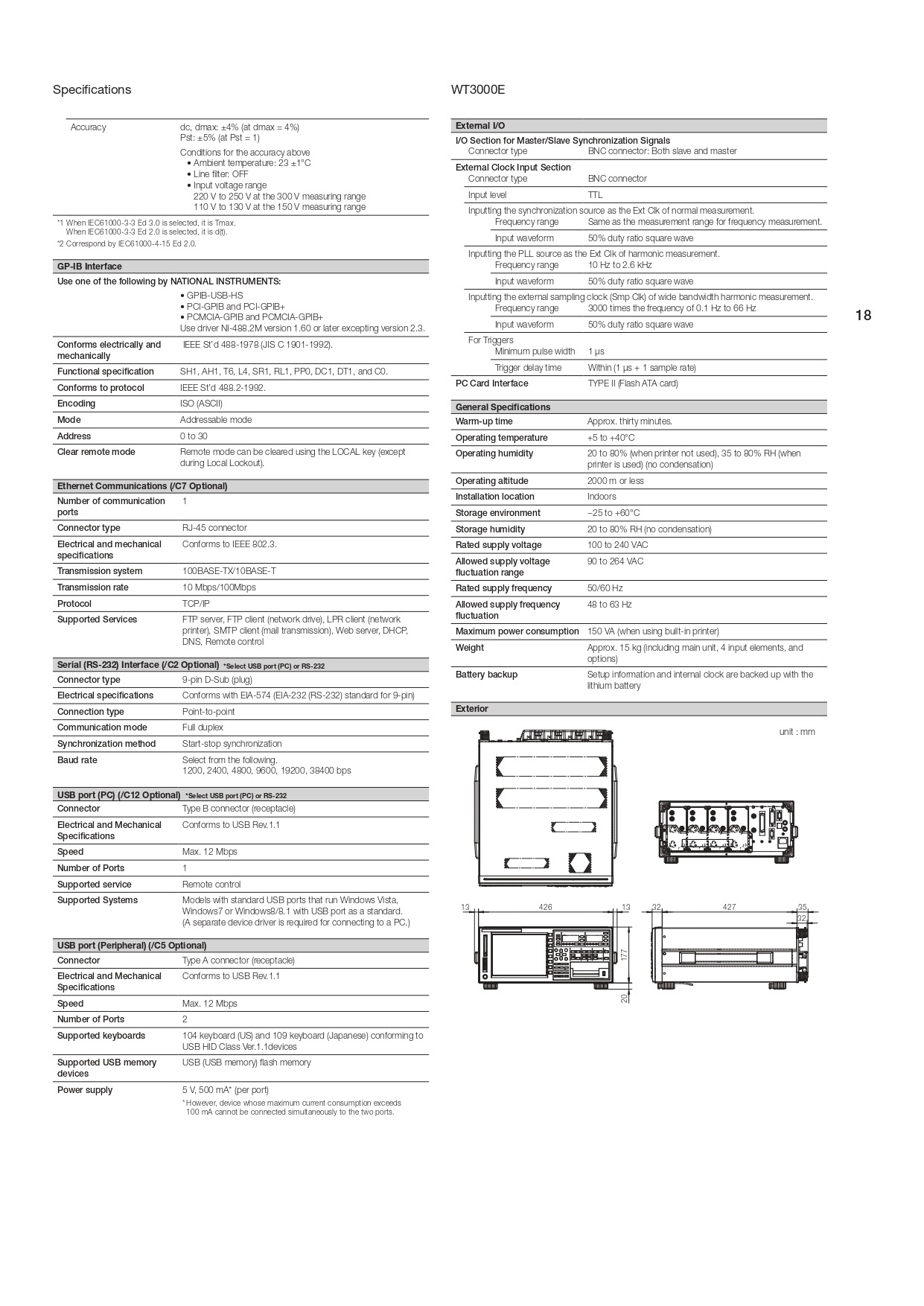

옵션 사양

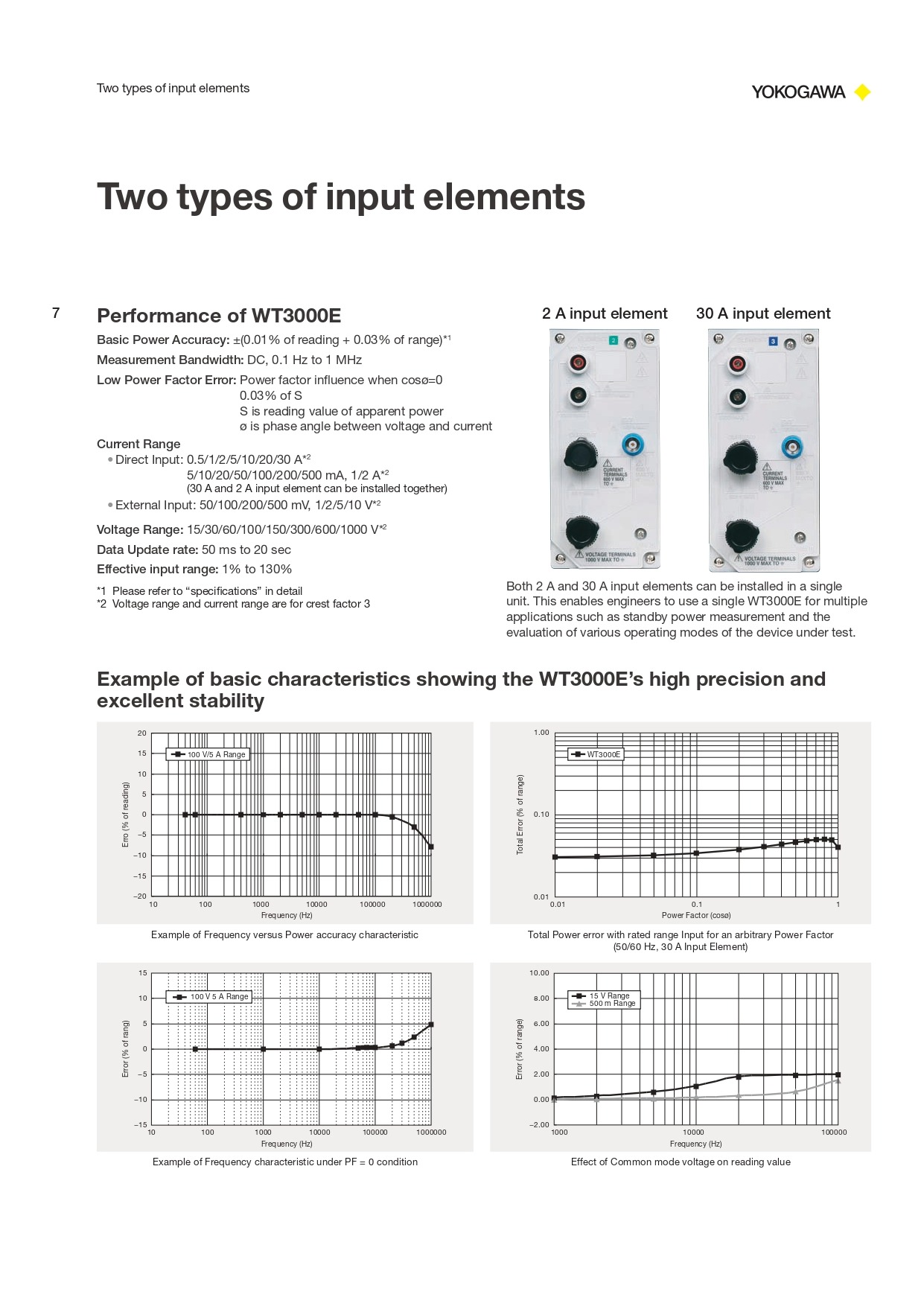

특성

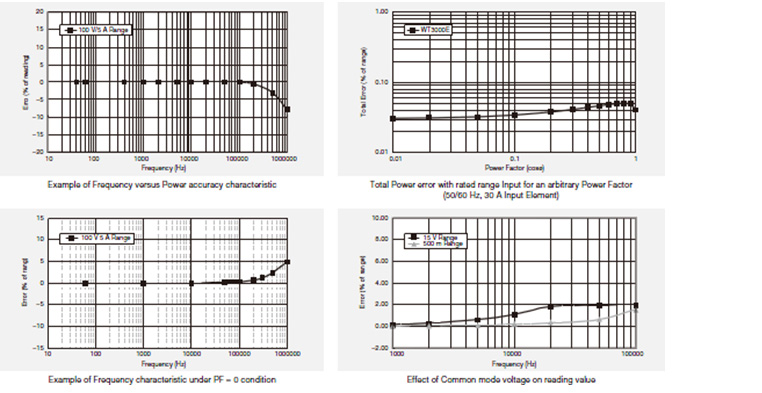

WT3000E의 측정 특성 Example of basic characteristics showing the WT3000E’s high precision and excellent stability

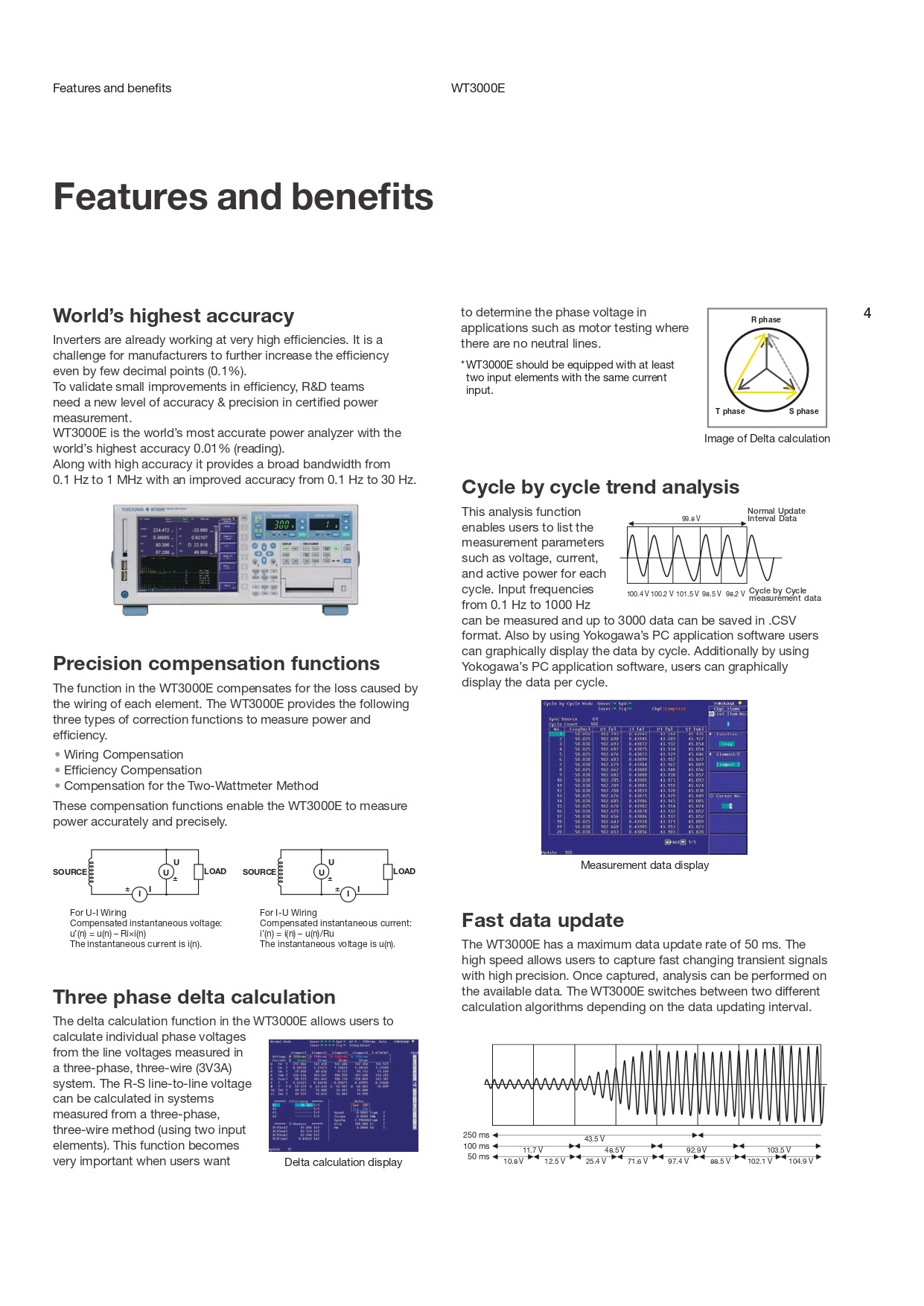

델타 연산 기능
선간 전압 측정시 상전압을 측정
이 기능은 3상, 3V3A 결선 방식의 시스템을 측정할 때 각상의 선간 전압을 표시할 수 있습니다. R-S의 선간 전압은 2개의 엘레먼트만으로도 측정이 가능합니다. 따라서 이 기능은 중성선이 없는 경우나, 모터 테스트시에 매우 유용합니다. 또한, 2전력계법 사용시에도 나머지 채널에 대한 값의 유추가 가능해집니다.

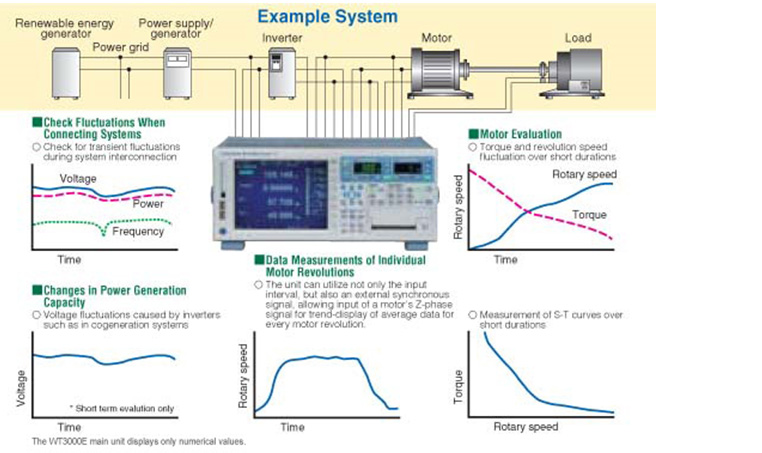

Cycle-by-cycle 측정 기능
상호 연결된 시스템으로 인하여 데이터가 변동하거나, 모터 평가 와 같은 특정 환경에서는 빠르게 변화하는 현상을 포착할 필요가 있습니다(모터의부하 변동과 같은). 이러한 현상은 cycle-by-cycle 측정으로 효율적인 측정이 가능합니다. 이 기능은 각 사이클에 대한 전압, 전류, 유효 전력 등의 파라미터를 측정하고 스크린에 측정한 데이터를 보여줍니다. 최대 3000개의 데이터(0.1Hz ~ 1000Hz 까지 신호를 측정)가 CSV 형식으로 저장됩니다.
심플한 레인지 설정
WT3000E 의 레인지 인디케이터는 녹색의 LED 세그먼트로 구성되어 있으며, 상하 방향키 버튼을 이용하여 간단하게 레인지 설정이 가능합니다.
커서키를 이용한 직관적 조작
커서키를 이용하여 간단하고 직관적인 조작이 가능합니다.

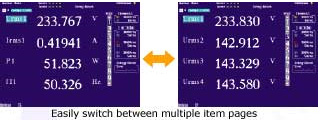

디스플레이 항목 제어
아이템 리스트는 간편하게 고객의 선호도에 맞추어 바꾸는 것이 가능합니다.
WT3000E 는 측정값이 9페이지에 걸쳐서 표시됩니다.
특정 항목에 대한 표시를 디스플레이 창에 설정하여 바꾸어 가며 모니터링하는 것이 가능합니다
아래는 예제 입니다.:
Page 1: 전압, 전류, 유효 전력, 입력 엘레먼트1의 전류 주파수
Page 2: 전압, 전류, 유효 전력, 입력 엘레먼트2의 전류 주파수
Page 3: 입력 엘레먼트 1, 2, 3, 4 의 전압
Page 4: 입력 엘레먼트 1, 2, 3, 4 의 전류
Page 5: 입력 엘레먼트 1, 2, 3, 4 의 전력
다양한 디스플레이 방식
파형에서 수치 데이터까지 다양하게 WT3000E 는 수치 데이터와 함께 파형 데이터를 표시할 수 있습니다.
따라서 파형을 보기 위한 별도의 아날라이저가 필요가 없게 됩니다.
또한, 개선된 연산 기능은 벡터, 바그래프의 표기도 가능하게 합니다. 이 정보에는 전압 레인지, 전류 레인지, 필터, 스케일링 값 등이 함께 포함이 되어 있어 설정 확인이 더욱 쉬워졌습니다.
최대 10kHz의 파형까지 정확하게 표시됩니다.
50ms 데이터 업데이트 인터벌
빠른 데이터 변동을 포착하기 위한 고속 측정
고속의 업데이트는 빠르게 변화하는 순간적인 상황을 포착할 수 있도록 도와줍니다.
보상 기능
측정 정밀도 향상
WT3000E 는 고정밀의 측정을 위해 보상 기능을 탑재하고 있습니다. 이 기능은 파워미터 내부 임피던스로 인하여 발생하는 장비 관련 손실이나 2개의 파워미터로 측정할 때 발생하는 결선 손실에 대해 보상해 주는 기능입니다. 다음의 보상 기능으로 장치 손실 보상을 제공합니다. :
3상3선 결선을 2개의 파워 미터로 측정할 때, 중간선( 혹은 누설 전류)으로 전류가 흐르게 될 경우 에러가 발생합니다. WT3000E 는 이러한 에러는 보상하여 줍니다. 2개의 파워미터 (3V3A 결선 방식으로 측정)를 이하여 측정하는 상황에서도, 중간 선으로 흐르는 전류는 같이 연산이 되게 되며, 관련 교정 값이 더해지게 됩니다. 이러한 보상을 통해 전력 측정의 정확도는 보다 향상되게 됩니다.

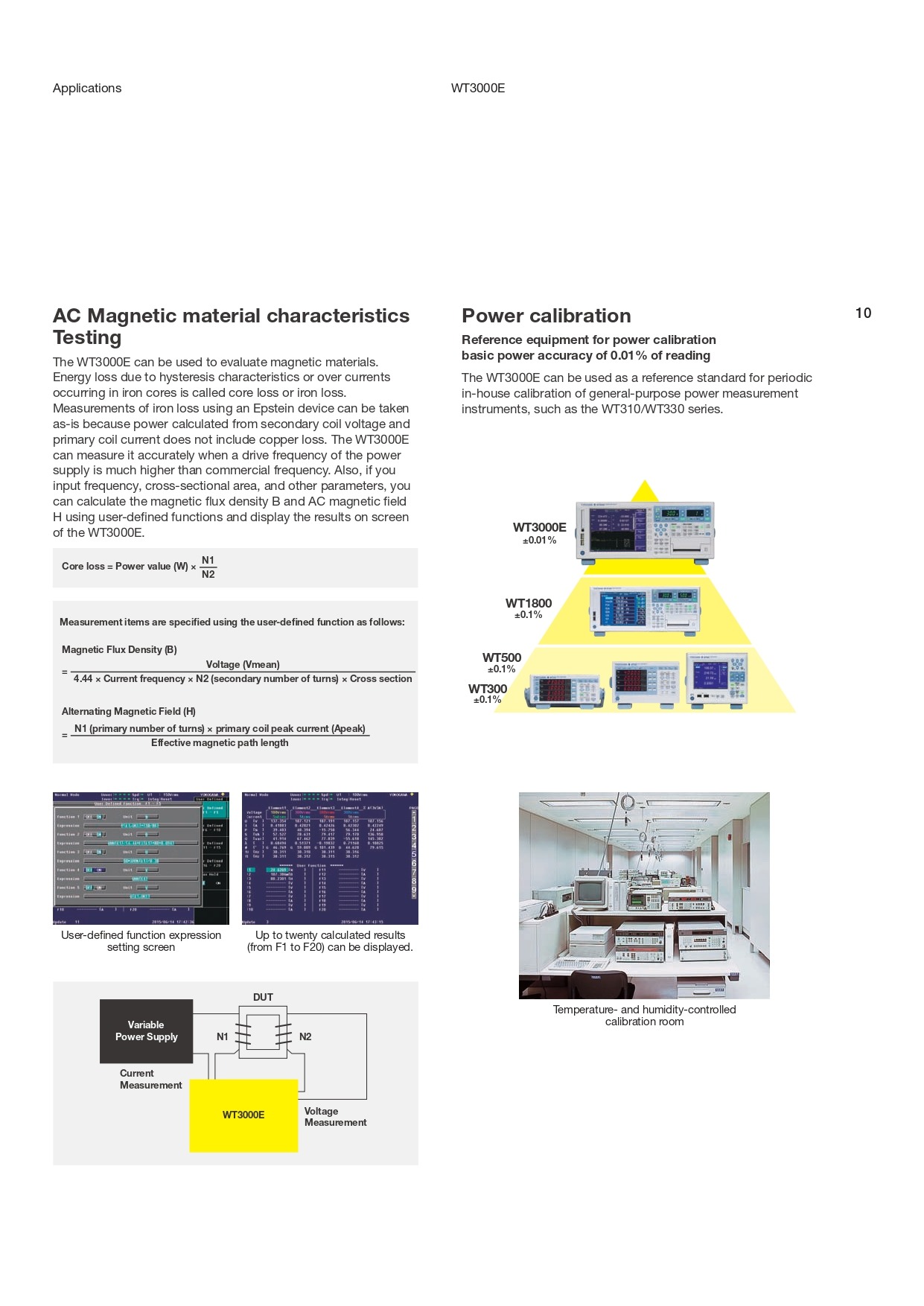

사용자 정의 기능
사용자 정의 파라메타 추가
최대 20개의 사용자 정의 방정식을 WT3000E에 설정할 수 있습니다. 이러한 방정식들은 다양한 파라미터 연산을 위해 사용할 수 있습니다.
효울 연산 기능
효율 연산식을 최대 4개까지 설정할 수 있습니다.
다양한 적산 기능
피상 전력 적산, 무효 전력 적산
유효 전력, 전류 피상 전력, 무효전력 WT3000E는 유효 전력 전산 기능(WP)에 더하여 전류 적산 기능(q)을 포함한 피상 전력 적산 기능(WS), 무효 전력 적산 기능(WQ)이 추가 되었습니다.
고정밀 적산을 위한 폭 넓은 유효 입력 레인지
WT3000E 는 폭넓은 입력 레인지를 가지고 있습니다. 측정 레인지의 1% ~ 130%까지 사용이 가능합니다. 이로 인하여 고정밀 적산 측정이 가능하며, 측정 대상체의 전류값이 높은 전류에서 대기 전류 수준의 미소 전류까지 변동하더라도 측정이 가능합니다.

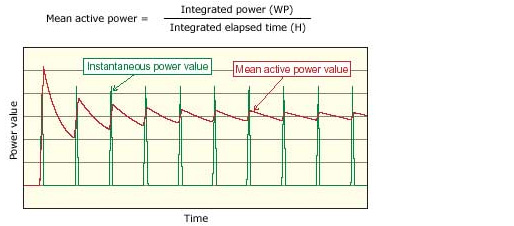

평균 유효 전력 (사용자 정의 설정 사용)
평균 유효 전력은 적산 인터벌에 따라 연산이 가능합니다. 이 기능은 간헐적으로 장치를 제어 할 때 발생하는 전력값의 변화로인한 소비 전력 평가용으로 매우 유용하게 사용할 수 있습니다.

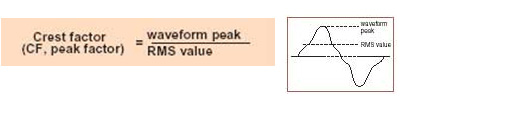

Crest Factor 6 지원
Crest Factor(파고율)은 파형의 피크 값과 RMS 값의 비율을 나타냅니다.
요꼬가와의 전력 측정기의 측정 가능 Crest Factor를 확인할 때에는 다음의 공식을 참고하여 주시기 바랍니다.

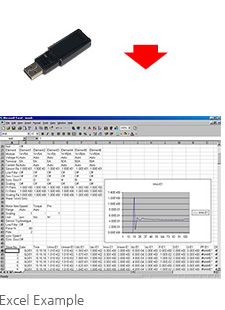

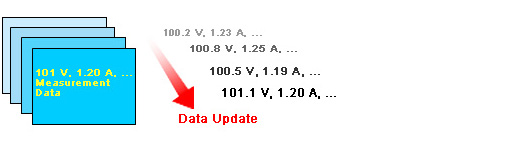

Store 기능 (WT3000E 표준 탑재)
전압, 전류, 전력 및 기타 측정된 데이터를 지정한 간격으로 지속적으로 메모리에 저장할 수 있는 기능입니다. 데이터는 Binary 또는 ASCII 형식으로 PC카드나 USB메모리로 저장할 수 있습니다.
* USB 포트는 옵션 사항. (/C5 옵션)
각각의 측정된 항목을 업데이트 간격에 따라 저장합니다. 저장할 항목, 저장 매체 등을 지정할 수 있습니다.
ASCII 형식으로 저장된 파일을 범용 소프트웨어에서 확인이 가능하며,
Excel 등을 통해 그래프로 변환도 가능합니다.
* Binary 형식으로 저장된 파일은
요꼬가와의 전용 소프트웨어를 통해서만 조작이 가능합니다.

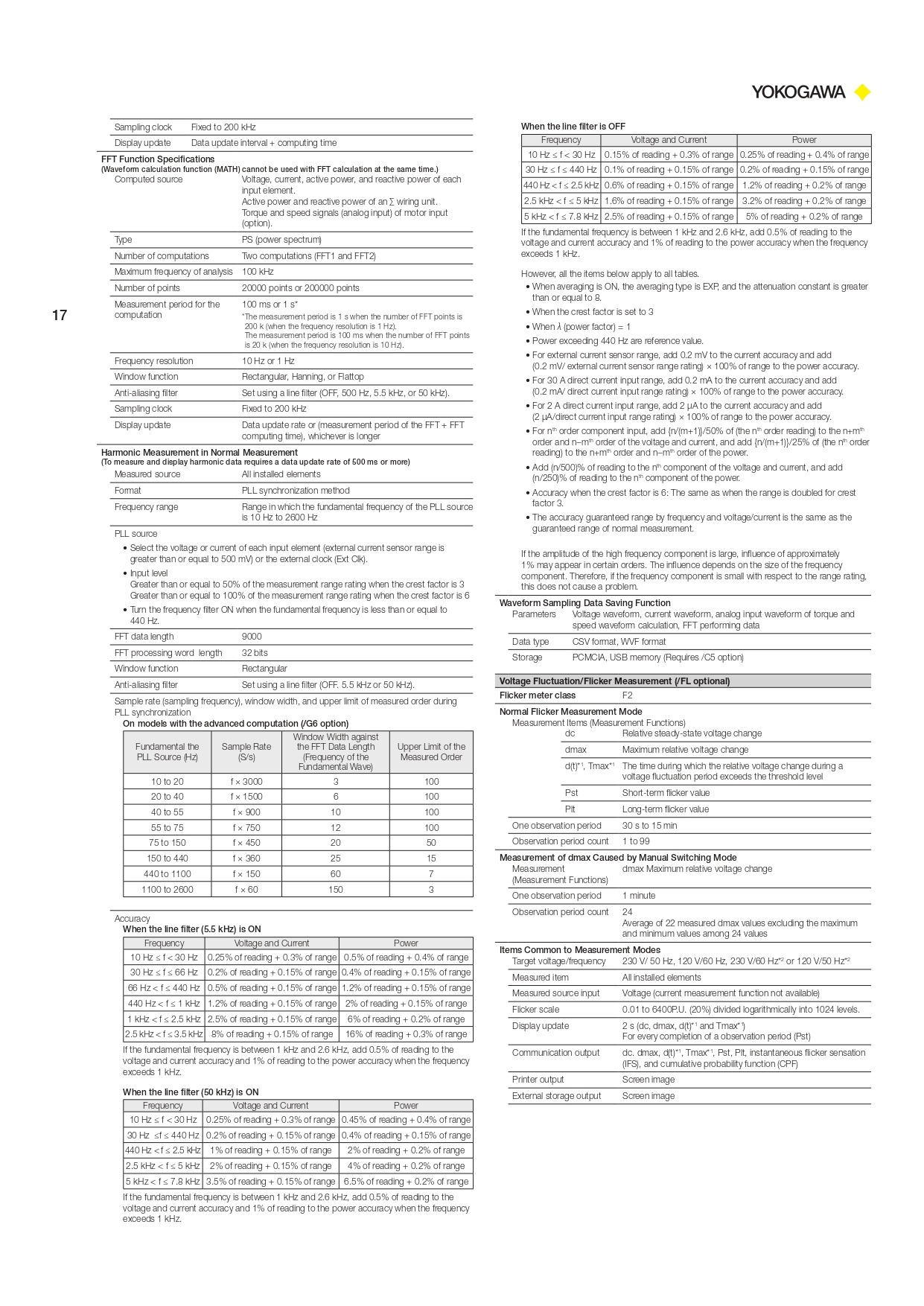

Advanced Calculation 기능 (/G6 옵션)
Advanced Calculation 기능(/G6 옵션)은 광대역 하모닉 측정, IEC 규격 하모닉 측정(소프트웨어 사용시), FFT 연산, 파형 연산 기능, 파형 샘플링 데이터 저장 기능을 제공합니다.
광대역 하모닉 측정
하모닉 측정 가능 주파수 레인지 0.1 Hz – 2.6 kHz
광범위한 대역의 하모닉 측정이 가능합니다. 노말 측정 모드의 하모닉 측정 기능보다 훨씬 큰 하모닉 신호의 측정을 지원합니다. 이 옵션은 주파수 레인지 0.1 Hz–2.6 kHz (*1) 의 파형의 하모닉 분석이 가능하게 합니다. 1kHz 기본파(*2)에 대해 최대 50차수의 하모닉을 측정할 수 있습니다.
1 0.1–10 Hz 외부 샘플링 클럭 사용
2 1kHz ~ 2.6kHz 레인지의 최대 20차수 하모닉 측정이 가능.
하모닉 측정 기능
/G5 옵션과 동일 기능
본 기능은 일반 측정 데이터와 하모닉 데이터를 동시에 확인 할 수 있도록 해줍니다. WT3000 부터는 전압, 전류, THD 및 기본파 파형을 모드 전환 없이 동시에 확인 할 수 있습니다. 이로 인하여, 보다 정확하게 모터 드라이브의 전압, 전원의 품질과 같은 파라메터들을 효율적으로 측정할 수 있게 되었습니다.
IEC 하모닉 측정 모드
IEC 국제 규격에 준거한 하모닉 측정 지원.
IEC 하모닉 측정 모드는 최신의 IEC 하모닉 규격 (10 cycles of 50 Hz, 12 cycles of 60 Hz)을 만족합니다. 또한, 이 모드는 하모닉 측정 소프트웨어 761922와 조합하여, IEC 61000-3-2, IEC61000-3-12의 규격 판정을 지원합니다.
* 동시에 사용은 불가.
FFT 연산 모드
하모닉 측정 모드에서 더욱 상세하게 주파수 분석을 실시.
측정된 전압, 전류 파형에 대한 2개의 FFT 연산을 동시에 수행할 수 있습니다. FFT 레졸루션은 1 Hz 또는 10 Hz로 선택이 가능합니다. FFT 분석은 최대 100kHz 까지 가능합니다.
파형 연산 모드
순시 전력 파형의 모니터링
최대 2개의 파형 연산과 다른 파형 연산 기능을 즉시 활용할 수 있습니다. 전압과 전류의 곱셉 파형을 연산식으로 설정할 경우, 순시 전력 파형을 모니터링 가능합니다. 파형 연산 데이터는 CSV 나 WVF 파일 형식으로 저장됩니다.
파형 샘플링 데이터 저장 기능
파형 데이터 확인을 위한 상세 데이터 저장.
일반적인 전압, 전류 파형의 모든 데이터(200kS/s), 연산 파형, FFT 파형이 저장이 가능합니다. CSV나 WVF 파일 중 선택하여 저장이 가능하고, PC카드, 또는 USB 메모리로도 저장이 가능합니다. (/C5 옵션)

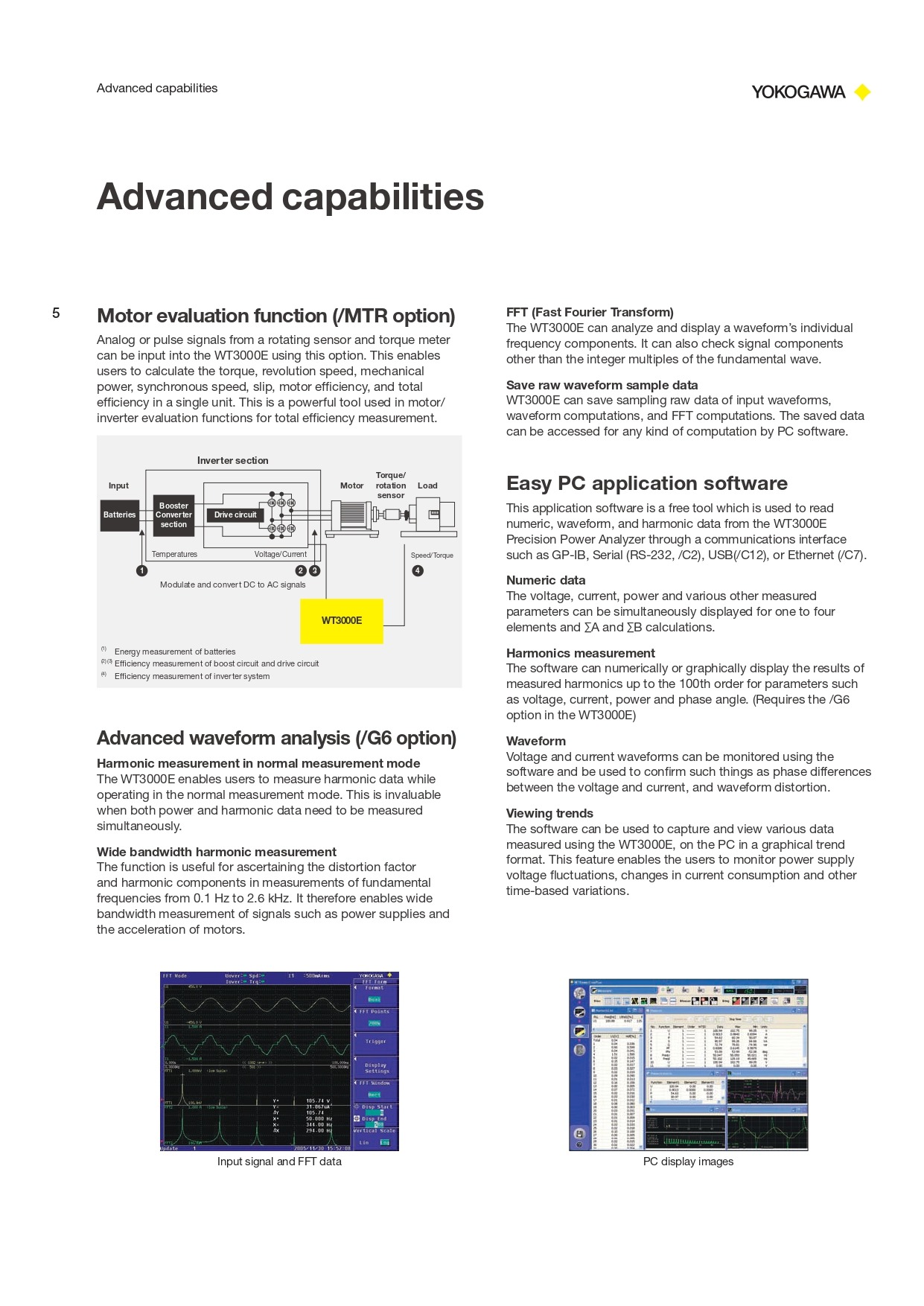

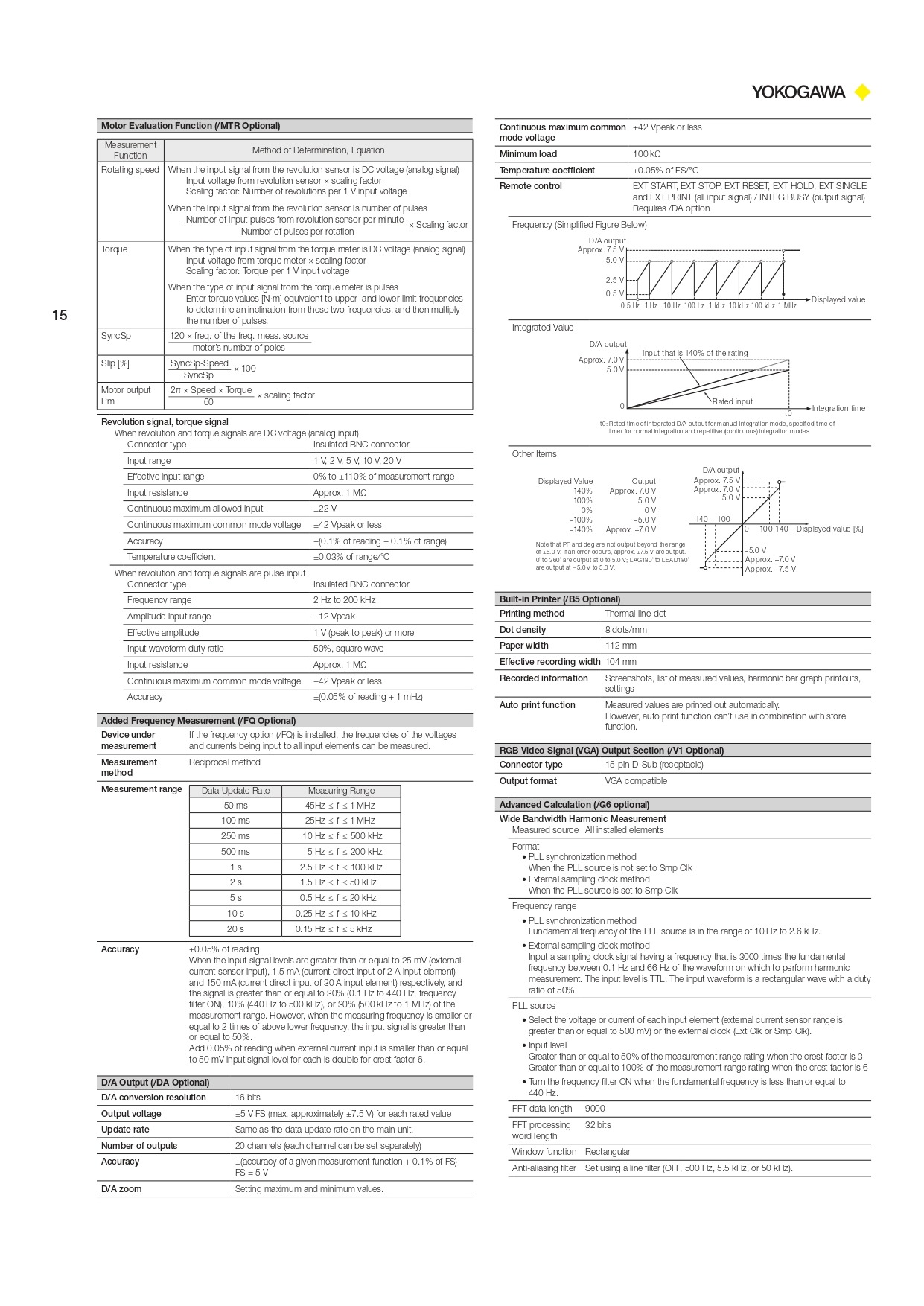

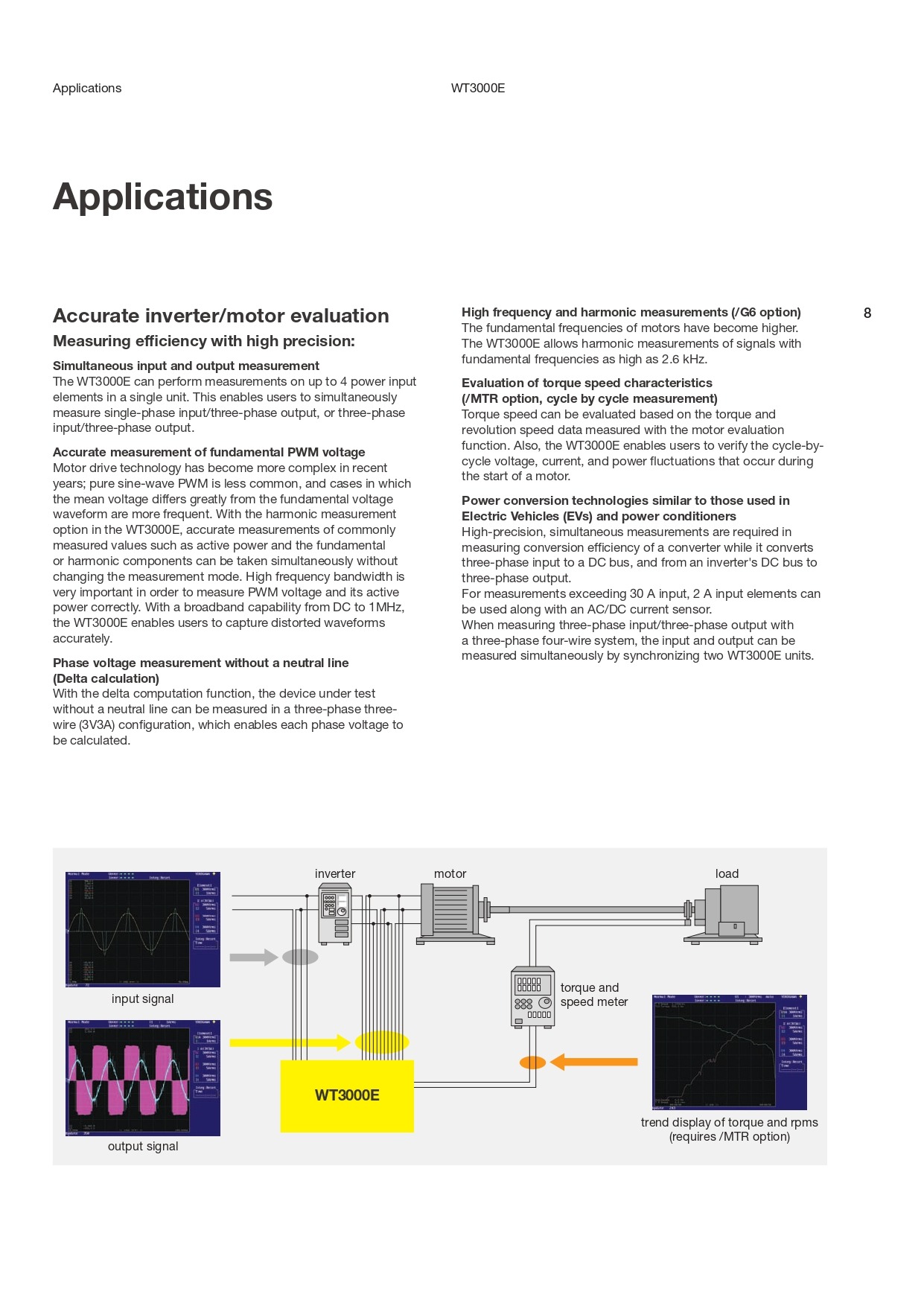

모터 평가 옵션 (/MTR)
주파수 측정 기능 (/FQ)
전체 채널의 주파수 측정 가능
기본 2채널의 주파수 측정에 추가하여, 6개 채널의 주파수 측정이 가능합 옵션입니다. 이 옵션은 전압, 전류에 대한 전체 8개 채널(입력 모듈 4개 장착시)의 주파수 측정을 제공합니다. 이 기능은 동시에 여러대의 측정물의 전압, 전류 주파수 측정이나 장치의 I/O에 대한 전압, 전류 주파수 측정에는 반드시 필요합니다.
D/A 출력 (/DA)
측정 값을 아날로그 신호로 출력
20 채널
D/A zoom
* 일부 기능의 레인지는 0V ~ 5V 입니다. 예) 주파수 측정
내장 프린터(/B5)
버튼 하나로 그래프를 출력
내장 프린터는 WT3000E의 전면부에 설치됩니다. 렉에 장착된 상태에서도 편리하게 출력이 가능하며, 데이터 및 파형이 인쇄 됩니다.
자동 인쇄 기능
자동 인쇄 기능은 측정 데이터를 자동을 일정 간격마다 출력해 주는 기능입니다. 또한, 원하는 구간에서의 데이터만 취득할 수 있도록, 시작/정지 시간을 설정할 수 있으며, 출력을 원하는 측정 항목만 선택할 수도 있습니다.
VGA 출력 (/V1)
대형 화면으로 영상 출력
VGA 포트를 통해 외부 모니터나 TV 등으로 측정 화면을 출력할 수 있습니다.
Serial (RS-232) (/C2)
주변장치용 USB 포트 (/C5 옵션)
주변 장치용 USB A타입의 포트를 추가할 수 있습니다. 각종 측정 데이터를 USB메모리로 저장할 수 있고, 마우스, 키보드를 접속하여 편하게 WT3000E를 조작할 수 있습니다.
PC통신용 USB 포트 (/C12 옵션)
통신용 USB B타입 포트를 본체 후면에 장착할 수 있습니다. 옵션이 장착되면 PC와 데이터 통신을 할 수 있습니다¹. 또한, 소프트웨어 WTViewer 760122(별도 판매)를 사용할 경우, USB로 데이터를 취득할 수 있습니다².
1. USB통신용 드라이버가 필요. 전용 USB 드라이버는 웹사이트에서 다운로드가 가능합니다.
2. USB 통신 케이블은 제품에 포함되어 있지 않습니다.
* USB 는 universal serial bus의 약자 입니다. USB 는 PC 주변 장치 및 기타 장치를 공용 통신 메카니즘을 통해 연결하기 위해 개발된 전세계에서 공용되고 있는 통신 인터페이스 입니다.

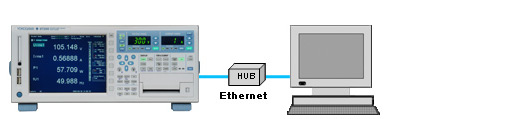

이더넷 통신 기능 (/C7 옵션)
본 옵션은 100BASE-TX, 10BASE-T 로 구성되어 있으며, 데이터 통신을 지원합니다. FTP서버를 통한 파일전송, FTP 클라이언트( Network drives), LPR 클라이언트 ( Network derives ), 이메일 기능 (SMTP 클라이언트) 기능을 지원합니다.
* WT3000E 는 내장 하드디스크가 없습니다. FTP 서버 기능은 PC 카드나 USB 메모리가 삽입되었거나, PC와 접속되어있을 때 사용이 가능합니다.

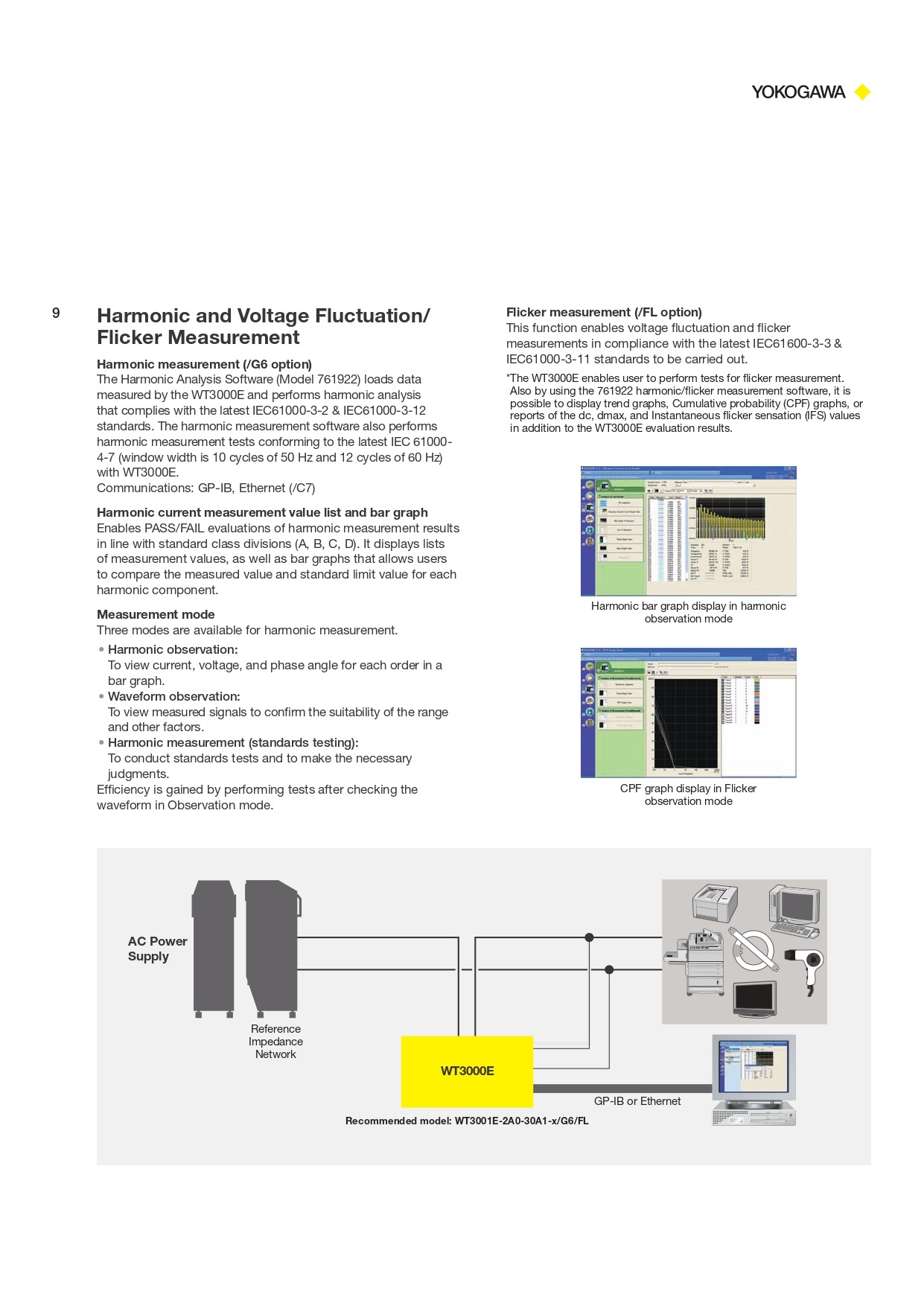

Flicker measurement (/FL)
본 기능은 국제 규격인 EN61000-3-3, IEC61000-3-11에 준거한 전압 변동/플리커 측정을 가능하게 합니다. 이 기능은 상대적으로 움직이는 전압의 변화, 최대 상대 전압 변화(dmax), 상대 전압 변화 시간(dt), 단시간의 플리커 값(Pst), 장시간의 플리커값(Plt) 등을 측정할 수 있습니다. 각각의 파라미터에 대한 초기 제한 값은 IEC 규정에 따라 설정되어 있습니다.
IEC61000-3-2, IEC61000-3-12, JIS C 31000-3-2
(Advanced Calculation Function /G6 , 전용 소프트웨어 필요) IEC61000-3-3, IEC61000-3-11
(전압 변동/플리커 측정 /FL 옵션 필요)

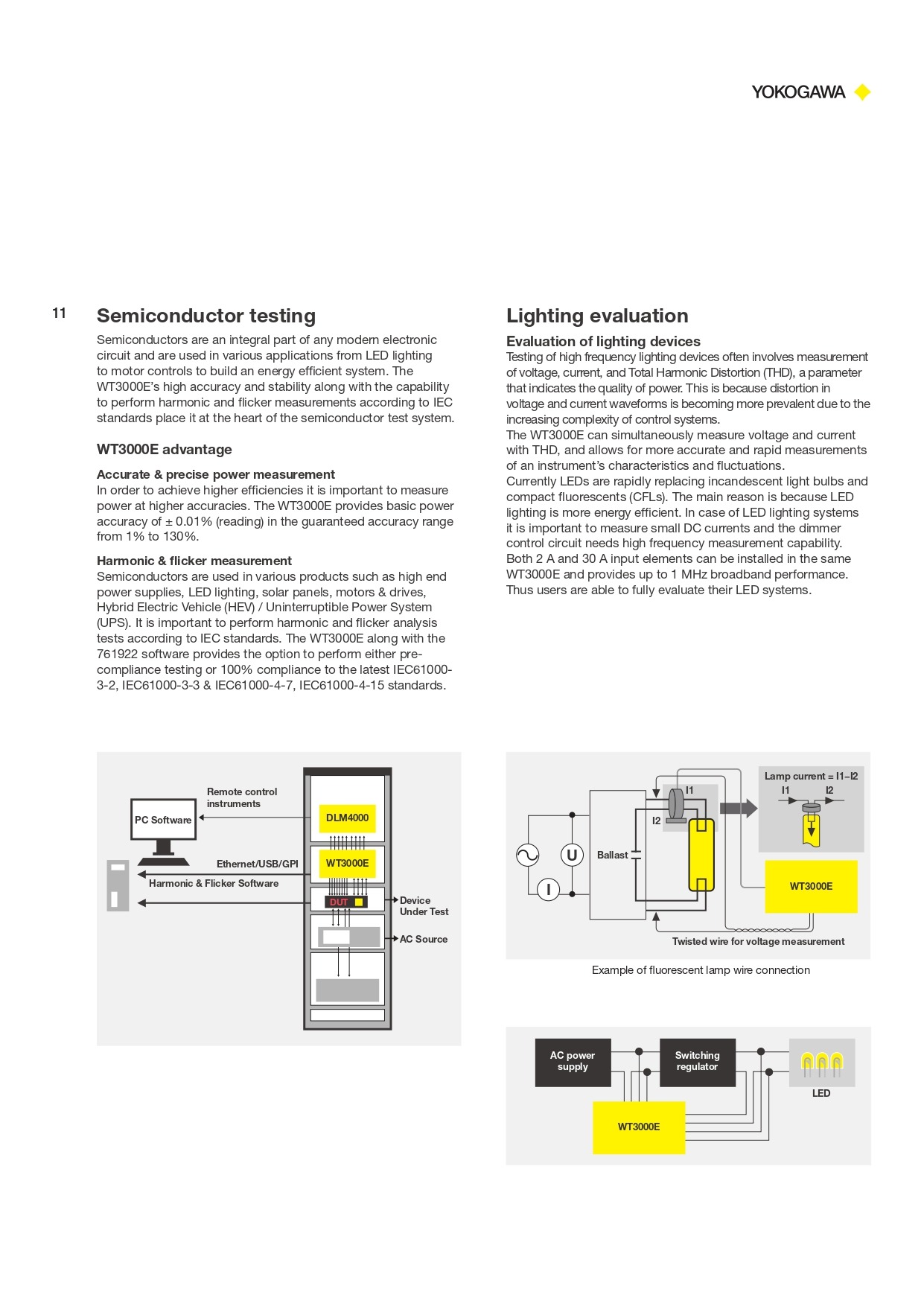

IEC, JIS 규격 시험 지원

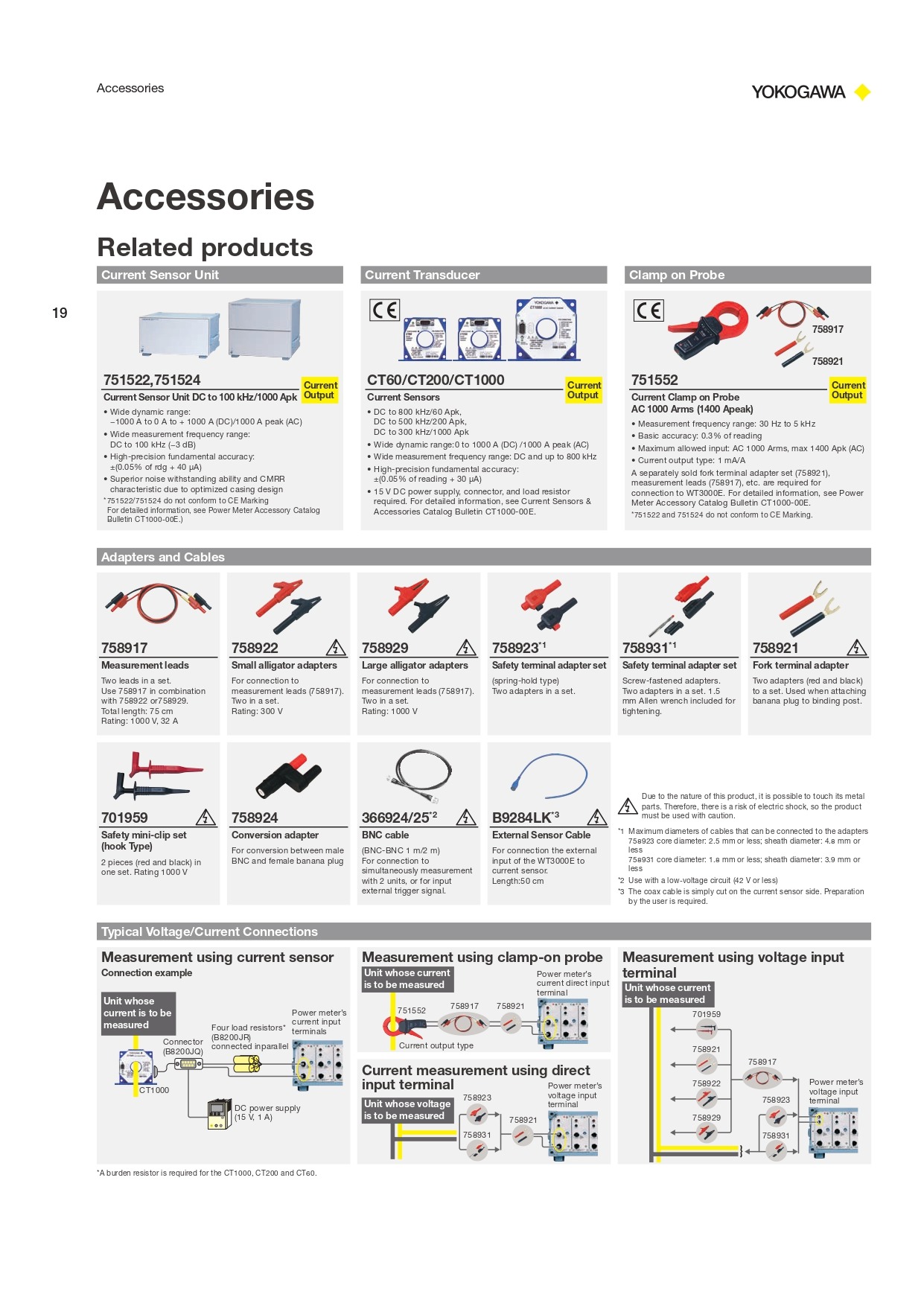

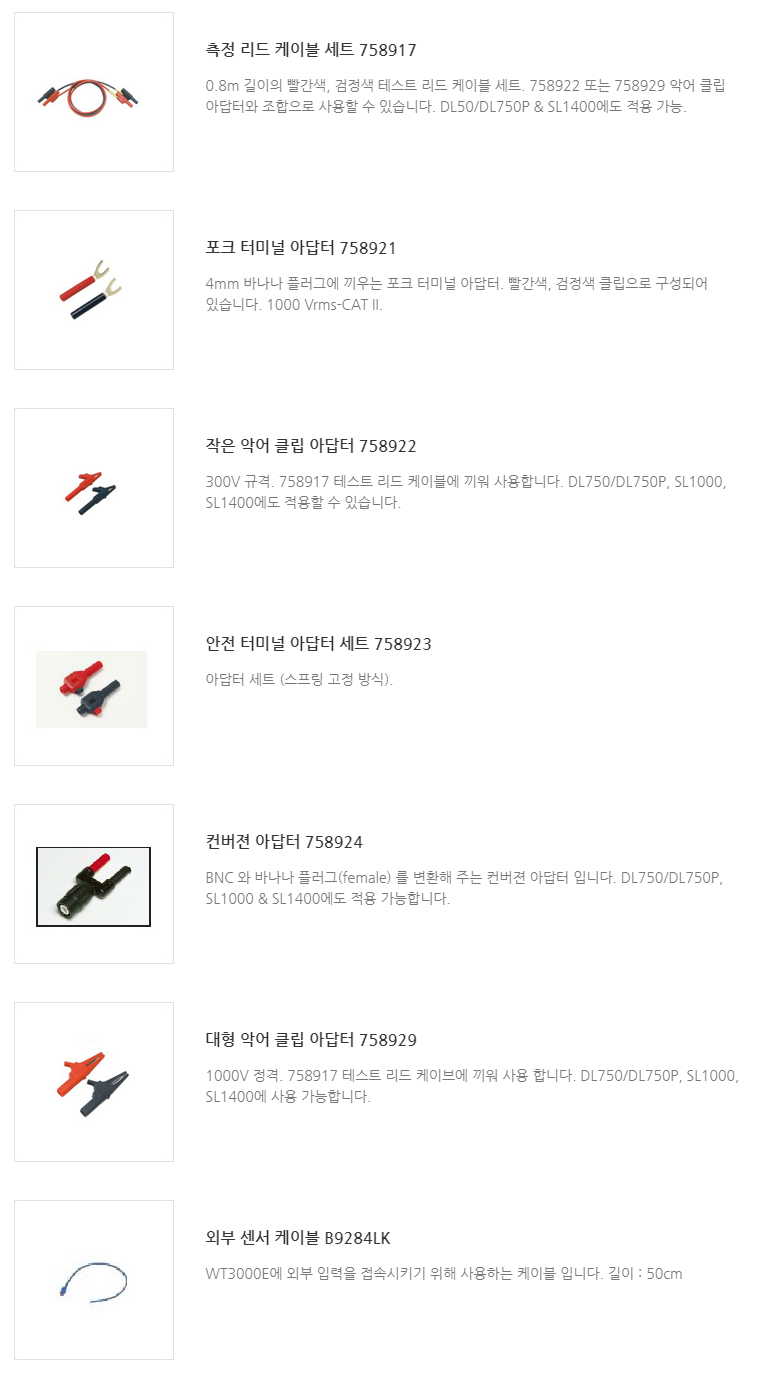

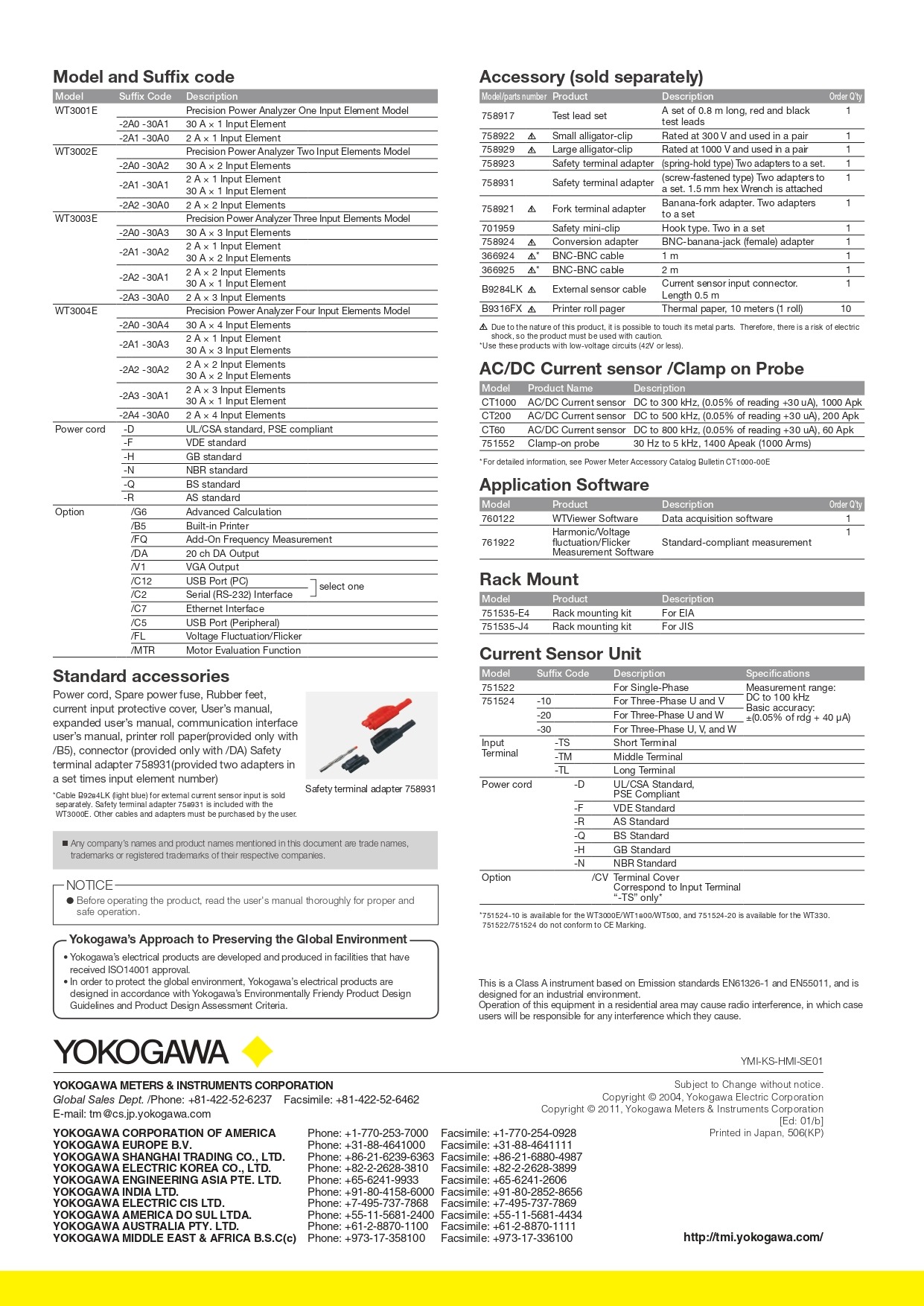

악세사리
