HIOKI 히오키 CT6876 AC/DC 커런트 센서
가격문의(상세정보 참조)

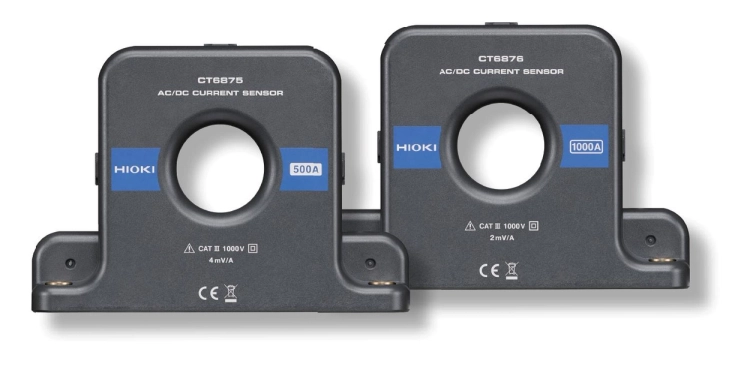

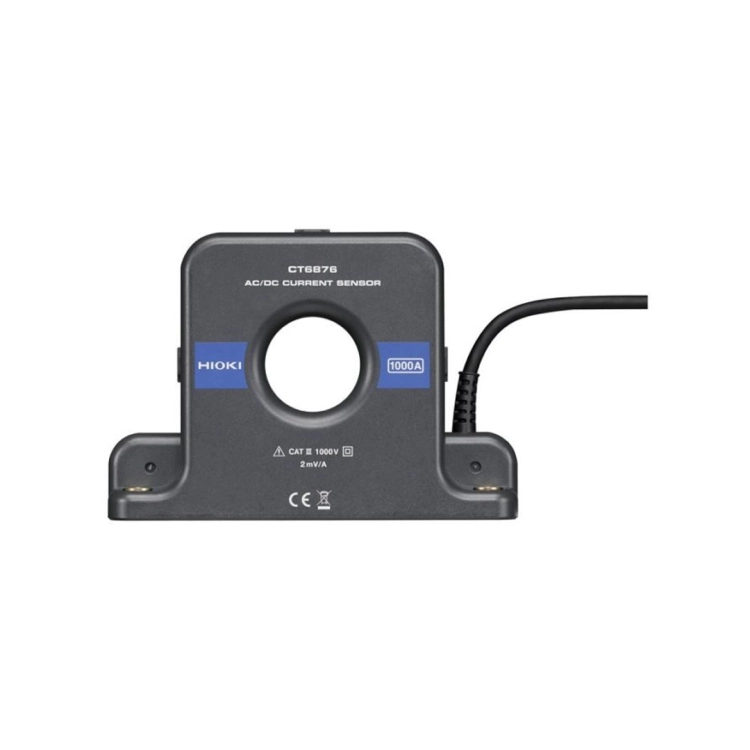

HIOKI CT6876 AC/DC 커런트 센서
HIOKI CT6876 AC/DC CURRENT SENSOR
- EV, HEV등의 전기자동차의 1000A 대전류 계측에 최적
- 실드 강화로 노이즈 내성을 햐상, 노이즈에 묻힌 전류를 정확하게 측정
- 고정확도 측정을 실현하는 안정적인 주파수특성과 CMRR 성능
- 기존보다 더욱 강화된 환경내성 -40〜+85℃에서 사용 가능
- 기존보다 더욱 향상된 기본 정확도 ±0.04%, 위상±0.1°
- 대역 DC〜1.5 MHz (진폭), DC〜1 MHz (위상)의 양호한 주파수특성
- 태양광 발전 ・연료전지평가 등, 배터리의 충방전부터 인버터 ２차측까지
- 오실로스코프/메모리 하이코더 등에서 파형 모니터링 가능 (센서 유닛과 병용)
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
히오키 ・ HIOKI
CT6876
AC/DC 커런트 센서
CT6876 AC/DC CURRENT SENSOR
제품번호 (발주 코드)
| CT6876 | AC/DC 1000A, ME15W단자, 케이블 길이 3m |
| CT6876-01 | AC/DC 1000A, ME15W단자, 케이블 길이 10m |
CAT III 1000 V
■ 제품 사양 (Specifications)
HIOKI 제품 데이터시트의 핵심 사양입니다.
- Maximum rating 1000 A, high-stability,
- high-accuracy, wideband DC to 1.5 MHz /1.2 MHz,
- • Aperture φ36mm for cables and bus-bars • Measurement of minute superimposed current
- Measurement range IPM A -1100 1100
- Nominal output voltage Vout V -2 2
- Bandwidth (±3dB) f MHz
- Withstand voltage (1mA, 50 / 60Hz for 1minute) Ud kV 7.4
- Power supply voltages Uc V ±11.5 ±15
- Operating temperature range TA ºC -40 85
- Electrical specifications at TA = 23°C ±5°C, supply voltage (by using external PSU) = ±12V unless otherwise stated
- Measurement range IPM A -1100 1100 Refer to “Figure 1. Frequency derating”
- Bandwidth (-3dB)
- Output noise noise μVrms 300 Measurement bandwidth: DC to 1MHz
- 40 Input equivalent, under a magnetic field of 400A/m, 60 Hz
- Positive current consumption Ips mA 450 DC + 1000 A with ±12V
- Negative current consumption Ins mA -450 DC − 1000 A with ±12V
- Sensed current: 1 mA
- Safety: EN 61010
- Ambient operating temperature range TA ºC -40 85
- range of 1 kHz < f ≤ 1 MHz.
- Amplitude accuracy:±(0.005 × f [kHz])% of reading
- Frequency range 1.5 MHz/1.2 MHz (CT6876A-1) (±3 dB typical) -
- Measuring instrument configuration CT6876A,CT6876A-1 CT9555 L9217 + 9704 DM7276
- Range (connection) 1000 A (2 V) 10V
- Output voltage 800 A × 2 V / 1000 A = 1.6 V -
- Frequency [Hz] CT6876A-1: 200 kHz, -14.34°
- ID3 5-12V 2 NC -12V Power
- Output cHoInOnKeIc MtoEr1 5W of current sensors
- Output(2V)
- HIOKI ME15W of current sensors at 1 point
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
CT6876 정보 정리
한눈에 보기
HIOKI CT6876은(는) 센서·트랜스미터(일반) 항목으로 분류된 제품입니다. 상품 등록명은 “HIOKI 히오키 CT6876 AC/DC 커런트 센서”입니다. 상품 원문에는 Measurement range IPM A -1100 1100 내용이 기재되어 있습니다. 등록 카테고리는 세부분류모델입니다.
주요 사양
제조사 자료 기준으로 상품 원문에 기재된 사양입니다. 실제 적용 조건과 대조해 확인해 주세요.
- CT6876 AC/DC CURRENT SENSOR
- AC/DC 1000A, ME15W단자, 케이블 길이 3m
- AC/DC 1000A, ME15W단자, 케이블 길이 10m
- CAT III 1000 V
- Maximum rating 1000 A, high-stability,
- high-accuracy, wideband DC to 1.5 MHz /1.2 MHz,
- Aperture φ36mm for cables and bus-bars • Measurement of minute superimposed current
- Bandwidth (±3dB) f MHz
- Withstand voltage (1mA, 50 / 60Hz for 1minute) Ud kV 7.4
- Electrical specifications at TA = 23°C ±5°C, supply voltage (by using external PSU) = ±12V unless otherwise stated
적용 환경
상품 원문에 기재된 사용·적용 관련 내용입니다.
- Measurement range IPM A -1100 1100 Refer to “Figure 1. Frequency derating”
- 본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다.
구매 전 확인사항
주문 전에 아래 항목을 확인해 주세요.
- 측정 범위 — range of 1 kHz < f ≤ 1 MHz.
- 전원 — ID3 5-12V 2 NC -12V Power
- 설치·환경 조건 — Positive current consumption Ips mA 450 DC + 1000 A with ±12V
- 정확한 모델과 옵션 구성을 확인해 주세요.
- 실제 제공 사양과 구성품은 선택 모델에 따라 달라질 수 있으므로 주문 전에 확인해 주세요.
자주 받는 문의
HIOKI CT6876 사양은 어디까지 확인되나요?
원문 기준으로 Bandwidth (-3dB) 항목이 확인됩니다. 나머지 값은 선택 모델에 따라 달라질 수 있습니다.
HIOKI CT6876 구성과 견적은 어떻게 확인하나요?
정확한 모델·옵션 구성은 굿맨시스템으로 문의해 주세요. 선택 모델에 따라 제공 구성이 달라질 수 있습니다.
