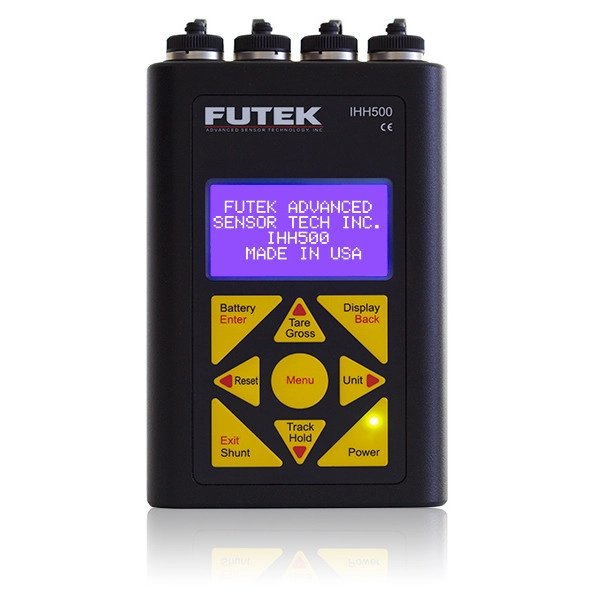

FUTEK 퓨텍 IHH500 Digital Hand Held Display ☆ 가격문의
111,111원
Features
- Bridge Resistance Measurement
- Keypad Options (Track/Hold, Peak/Valley Reset, Unit, Tare/ Gross, Shunt, Battery, Display, Menu)
- First Peak/First Valley Feature
- User Friendly Navigation Menu
- Shunt Calibration
- Universal Unit Conversion
- Supports IEEE1451.4 Standard (TEDS Templates 30 & 33)
- Leading and Lagging TTL input (Elite Model Only)
- USB Output
- ASCII Stream Output
- Selectable Voltage and Current Configuration
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
Digital Hand Held Display
IHH500 Elite , Intelligent Digital Handheld Display , mV/V , VDC , Current , and Encoder Measurement , Analog Output , Alarm Relays , TEDS , and USB Output - Accessory Kit (FSH03583) With All Mating Connectors and SENSIT Software Included
FSH03460
Digital Hand Held Display
IHH500 Pro , Intelligent Digital Handheld Display , mV/V , VDC , & mA Measurement , Analog Output , Alarm Relays , TEDS & USB Output , Only Power Supply Adapter is included
FSH03571
Handheld display | Digital Load Cell Indicator | Product Demo (IHH500)
IHH500 and USB520 Binder Cable Assembly
IAA100 and IAA200 Overview Video
IAA100 and IAA200 Overview Video
Description
The IHH500 Hand Held Portable Digital Display is FUTEK’s solution that can be easily integrated to work with Load Cells, Torque Sensors, and Pressure Sensors. The IHH500 Digital Load Cell Indicator has an input range of up to +/-500 mV/V. Besides the mV/V input, the device accepts amplified output sensors in the range of ± 12 VDC or up to 30 mA, ideal if you want a load cell readout with digital display. It also has two individual relays and two analog voltage and analog current outputs. This device provides an additional 24 VDC / 5VDC as the power supply for sensors with built-in amplifier. FUTEK’s HandHeld load cell display unit also supports TEDS which makes it easy to switch between different sensors. A high speed/ low noise/ high resolution (24 bits) ADC is integrated into the device to make it suitable for high accuracy measurements. The IHH500 Handheld display uses a rechargeable battery with a long lifetime. The IHH500 digital hand held display also has the capability of displaying values onto a computer through a USB link.
IHH500 휴대용 휴대용 디지털 디스플레이는 FUTEK의 솔루션으로 로드셀, 토크 센서 및 압력 센서와 쉽게 통합할 수 있습니다. IHH500 디지털 로드셀 표시기의 입력 범위는 최대 +/-500mV/V입니다. mV/V 입력 외에도 이 장치는 ± 12 VDC 또는 최대 30 mA 범위의 증폭된 출력 센서를 수용하므로 디지털 디스플레이가 있는 로드 셀 판독값을 원하는 경우에 이상적입니다. 또한 2개의 개별 릴레이와 2개의 아날로그 전압 및 아날로그 전류 출력이 있습니다. 이 장치는 증폭기가 내장된 센서의 전원 공급 장치로 추가 24VDC/5VDC를 제공합니다. FUTEK의 핸드헬드 로드셀 디스플레이 장치는 TEDS도 지원하므로 다른 센서 간에 쉽게 전환할 수 있습니다. 고속/저노이즈/고분해능(24비트) ADC가 장치에 통합되어 있어 고정밀 측정에 적합합니다. IHH500 핸드헬드 디스플레이는 수명이 긴 충전식 배터리를 사용합니다. IHH500 디지털 휴대용 디스플레이에는 USB 링크를 통해 컴퓨터에 값을 표시하는 기능도 있습니다.
Load cell Indicators are necessary where the load or force measurement application requires that the load be displayed locally in the field or laboratory as well as displaying the results on a PC, DAQ or PLC. In those cases, one can use FUTEK IHH500 Digital Load Cell Indicator. Each load cell display can be used to connect up to 14 sensors' profiles.
로드 셀 표시기는 하중 또는 힘 측정 애플리케이션에서 PC, DAQ 또는 PLC에 결과를 표시할 뿐만 아니라 현장이나 실험실에서 로컬로 하중을 표시해야 하는 경우에 필요합니다. 이러한 경우 FUTEK IHH500 디지털 로드셀 인디케이터를 사용할 수 있습니다. 각 로드 셀 디스플레이는 최대 14개의 센서 프로필을 연결하는 데 사용할 수 있습니다.
Digital Load Cell Indicators (strain gauge indicators or weight meters) go beyond than indicate the force measurement value, they also power the full-bridge load cell circuit and reads their output mV/V signal. The more advanced the digital load cell indicators are, the more capabilities they have to condition the signal and communicate with peripheral devices, such as a computer, PLC, DAQ, or remote display unit.
디지털 로드 셀 표시기(스트레인 게이지 표시기 또는 중량 측정기)는 힘 측정 값을 나타내는 것 이상으로 풀 브리지 로드 셀 회로에 전원을 공급하고 출력 mV/V 신호를 읽습니다. 디지털 로드 셀 표시기가 고급일수록 신호를 조절하고 컴퓨터, PLC, DAQ 또는 원격 디스플레이 장치와 같은 주변 장치와 통신하는 기능이 더 많이 필요합니다.
Features
- Bridge Resistance Measurement
- Keypad Options (Track/Hold, Peak/Valley Reset, Unit, Tare/ Gross, Shunt, Battery, Display, Menu)
- First Peak/First Valley Feature
- User Friendly Navigation Menu
- Shunt Calibration
- Universal Unit Conversion
- Supports IEEE1451.4 Standard (TEDS Templates 30 & 33)
- Leading and Lagging TTL input (Elite Model Only)
- USB Output
- ASCII Stream Output
- Selectable Voltage and Current Configuration
IHH500 Analog Output Guide
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
FUTEK IHH500 제품 데이터시트의 핵심 사양입니다.
- Sampling Rate 5-4800 SPS
- Bandwidth (Hz) Sampling Rate (SPS) / 4
- Internal Resolution 24 bits
- Weight 1.85 lb (840 g)
- Internal Shunt Resistance Value 150 kOhm
- IP Rating IP64
- Standard Input Range ± 2 mV/V (factory default)
- Optional Input Range Up to ± 500 mV/V
- Standard Input Range ±12 VDC
- Standard Input Range 0–30 mA
- • 6 Digit Display Plus Sign and Decimal
- Minimum Load Impedance (Voltage) 10 kOhm
- Application Analog Current 0-20, 4-20, 0-25, 5-25 mA*
- • Auto Power-off Maximum Load Impedance (Current) 40 Ohm
- • Brightness and Contrast Adjustment 2 Individual Relay Outputs 110 V/100 mA max, 1 mS response time
- External Supply Output 24 VDC @ 100 mA max
- ASCII Output Update Rate 5 SPS
- * Refer to IHH500 User Manual for conditions on analog output bandwidth.
- 2 Ground B +S +Signal
- F 24_OUT 24V output
- H 5_OUT 5V Output
- 1 IDAC analog current output signal
- 2 REFERENCE analog voltage output return
- 4 VDAC analog voltage output signal
- 6 GND analog current output return
- 1 POWER CONNECTOR 09 0104 99 02
- MATING CONNECTOR 99 5101 00 02 FSH03569
- 3 OUTPUT CONNECTOR 09 0174 99 08
- 4 SENSOR CONNECTOR 09 0132 90 12
- FSH03460 IHH500 - Elite Display w/ Accessory Kit FSH03569 IHH500 Power Supply Adaptor
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
